Двигатель АЛ-31ПФ. Руководство - часть 16

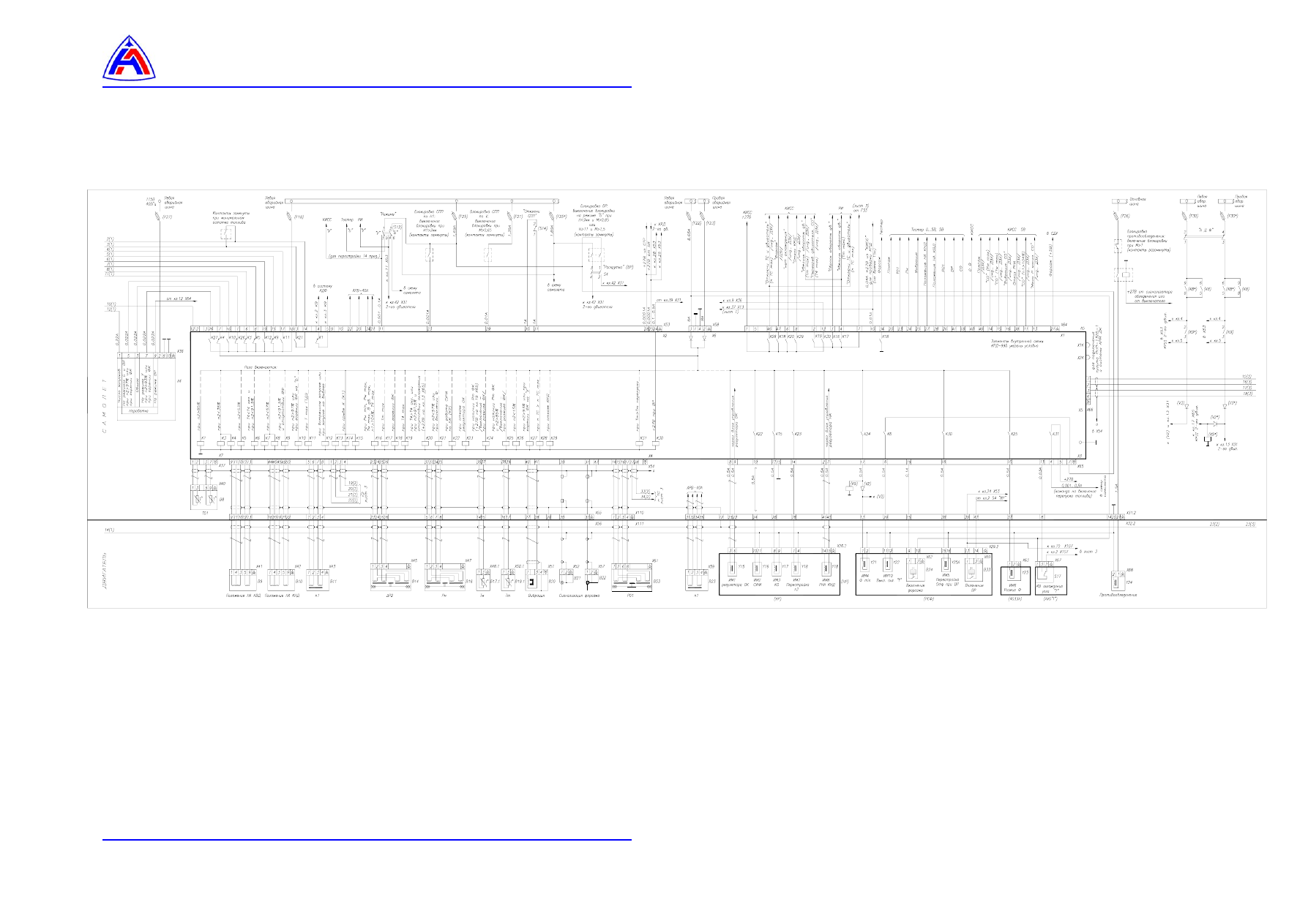

Рис. 1  Электрическая принципиальная схема электрооборудования

(лист 1 из 4)

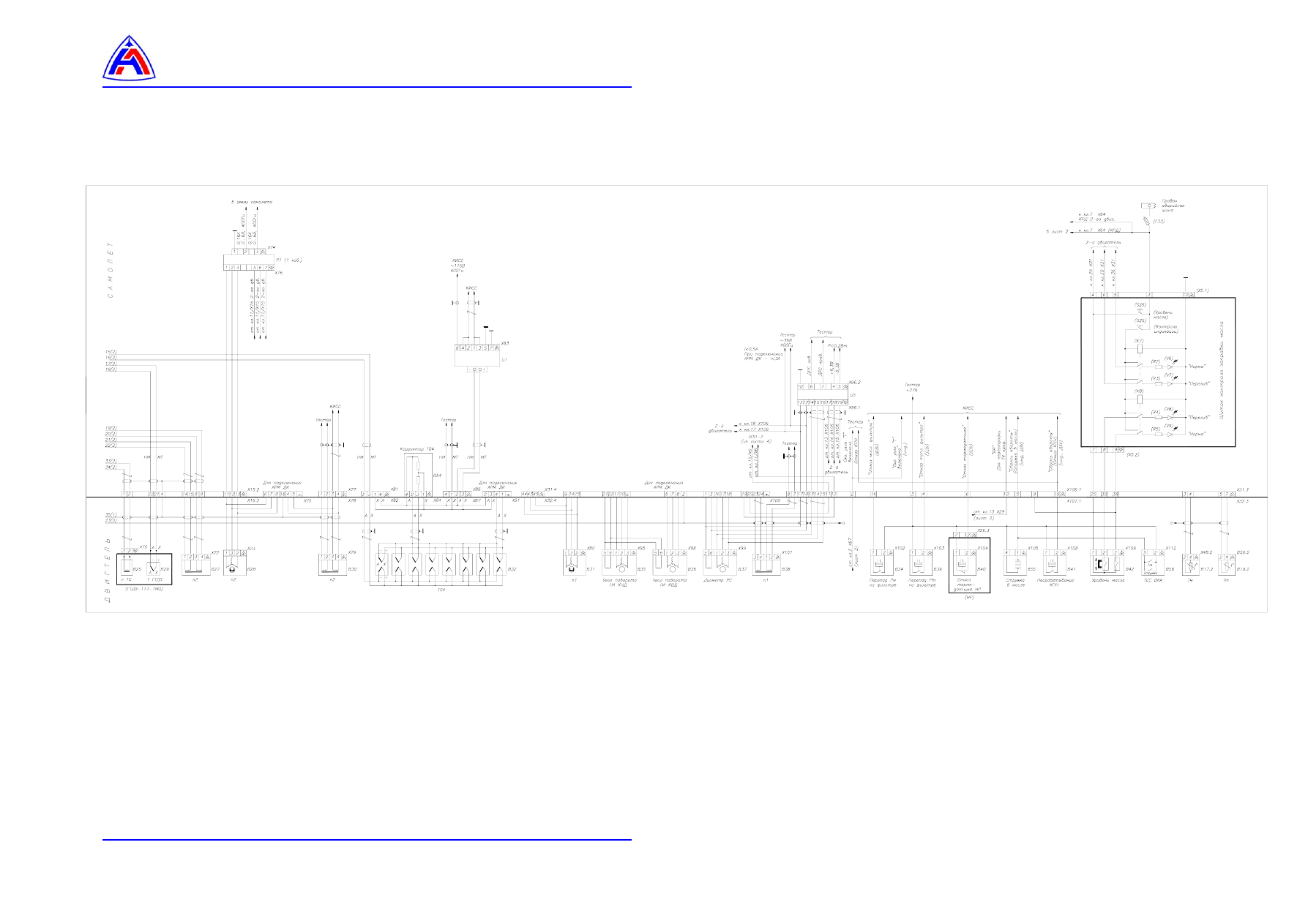

Рис. 1  Электрическая принципиальная схема электрооборудования

(лист 2 из 4)






Электрооборудование двигателя.

Схемы электрические и монтажные

 96-А-72-00-00-00А-050А-А

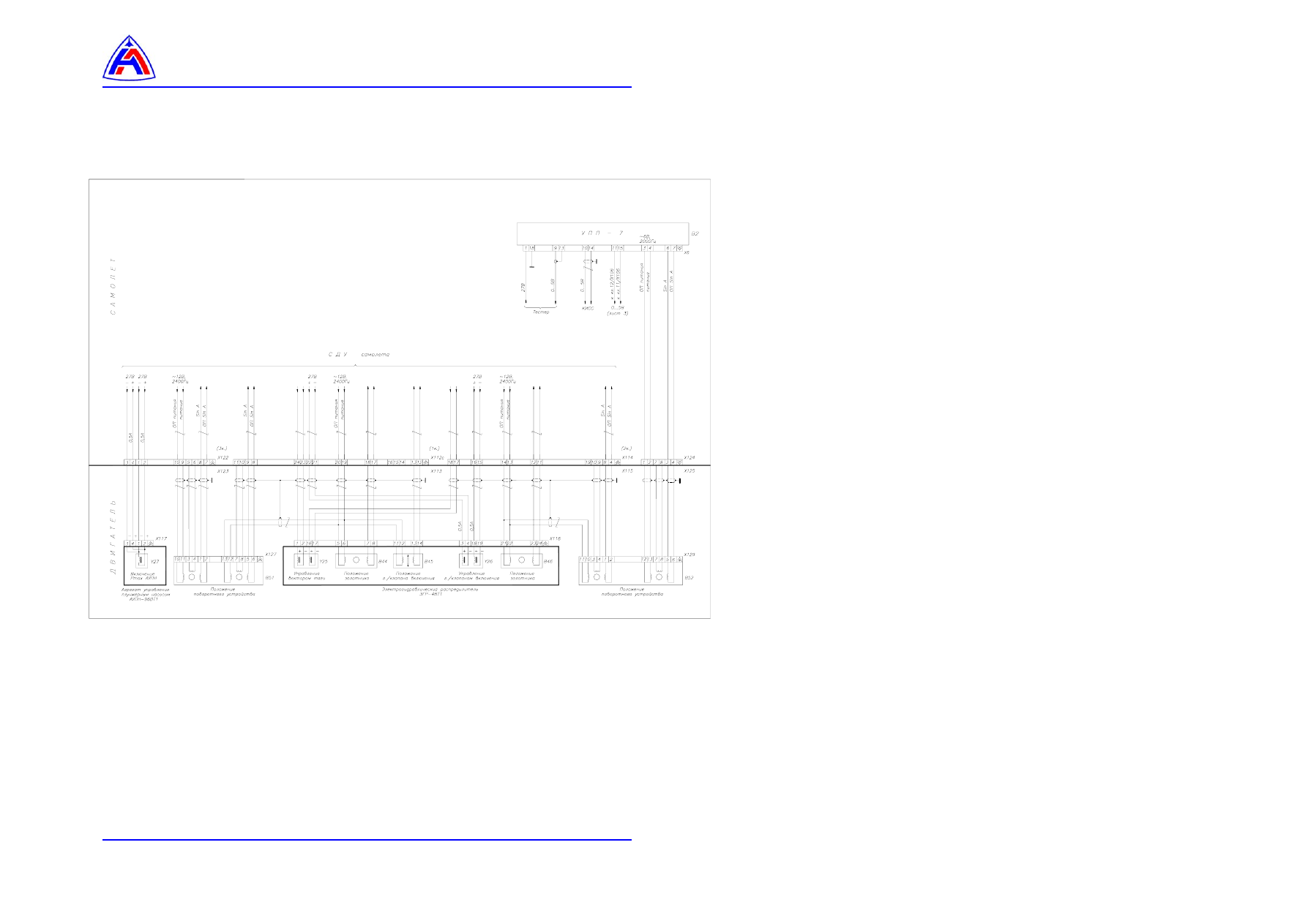

Рис. 1  Электрическая принципиальная схема электрооборудования

(лист 3 из 4)






Электрооборудование двигателя.

Схемы электрические и монтажные

 96-А-72-00-00-00А-050А-А

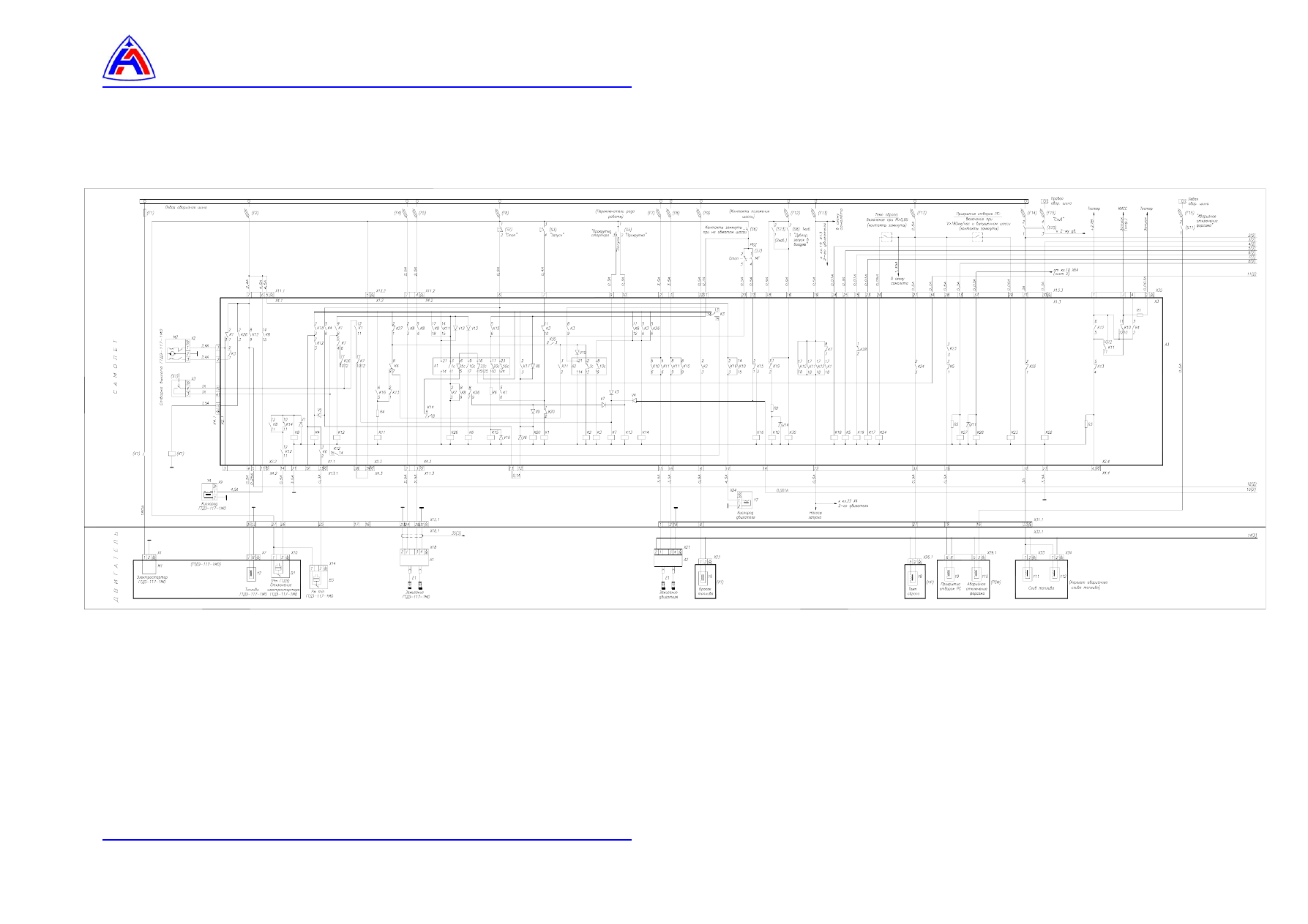

Рис. 1  Электрическая принципиальная схема электрооборудования

(лист 4 из 4)
