Повышение  температуры  газов  перед  турбиной  увеличивает  работоспособность  га-

зов, как следствие, мощность, развиваемую турбиной.

Работа расширения 1

кг газов в турбине определяется по уравнению:




).

(

1

4

3

T

T

R

k

k

L

РАСШ

−

−

=


Из  уравнения  видно,  что  увеличение  температуры  газов  перед  турбиной  Т

3



увеличивает работу расширения, совершаемую газом в турбине.

Увеличение мощности турбины увеличивает число оборотов турбины и компрессора

и, как результат этого, увеличивается секундный расход воздуха.

Увеличение температуры Т

3



увеличивает температуру и перед реактивным насадком,

что в свою очередь увеличивает скорость истечения газов.

Увеличение же секундного расхода воздуха и скорости истечения газов увеличивает

тягу двигателя.

Надо, однако, сказать, что увеличение температуры газов перед турбиной ограниче-

но  жаропрочностью  материала  лопаток  (для  имеющихся  сплавов  температура  газов  не
должна превышать 875—900° С), а повышение числа оборотов сверх 4—8% от расчетных
(номинальных) недопустимо из-за возможности обрыва лопаток турбины.

Наконец, повышение температуры Т

3

 увеличивает удельный расход топлива.

Второй способ форсирования ТРД — это дополнительное сжигание топлива между

турбиной и реактивным насадком в форсажной камере.

Распиливание топлива производится специальными форсунками, устанавливаемыми

в форсажной камере.

Для сжигания топлива используется кислород, содержащийся в газах, протекающих

через  турбину;  при  сжигании  топлива  увеличивается  температура  газов  перед  реак-
тивным насадком, что повышает скорость истечения газов и, следовательно, тягу двигате-
ля.

Преимущество форсажной камеры состоит в том, что она дает возможность кратко-

временно значительно увеличить тягу двигателя без увеличения температуры газов перед
турбиной и без увеличения лобовой площади двигателя.

По мере роста скорости полета форсажные камеры становятся все более эффектив-

ным  устройством  для  кратковременного  увеличения  тяги  и  широко  применяются  на  со-
временных ТРД.

Недостатком форсажных камер является некоторое усложнение конструкции двига-

теля  и  увеличение  его  веса.  При  форсировании  тяги  указанным  выше  способом  уве-
личивается удельный расход топлива. Например, при увеличении температуры перед ре-
активным  насадком  на 70% удельный  расход  топлива  увеличивается  почти  на 65%, а
удельная тяга — только на 30%.

Влияние температуры при форсировании Т

ФОРС

 на удельный расход топлива и удель-

ную тягу показано на рис. 40.

При неработающей форсажной камере ее детали создают дополнительное сопротив-

ление течению газа в двигателе, что незначительно уменьшает тягу двигателя и ухудшает
его экономичность по сравнению с двигателем без форсажной камеры.

Третий способ форсирования — это охлаждение воздуха, сжимаемого в компрессо-

ре,  охлаждающей  жидкостью,  впрыскиваемой  в  поток  воздуха.  Охлаждающие  жидкости
вода, спирт, их смеси, аммиак и т. д.— охлаждают воздух, отнимая от него тепло на свое
испарение.

За счет охлаждения воздуха уменьшается работа сжатия, расходуемая на каждый ки-

лограмм воздуха, и понижается температура конца сжатия.

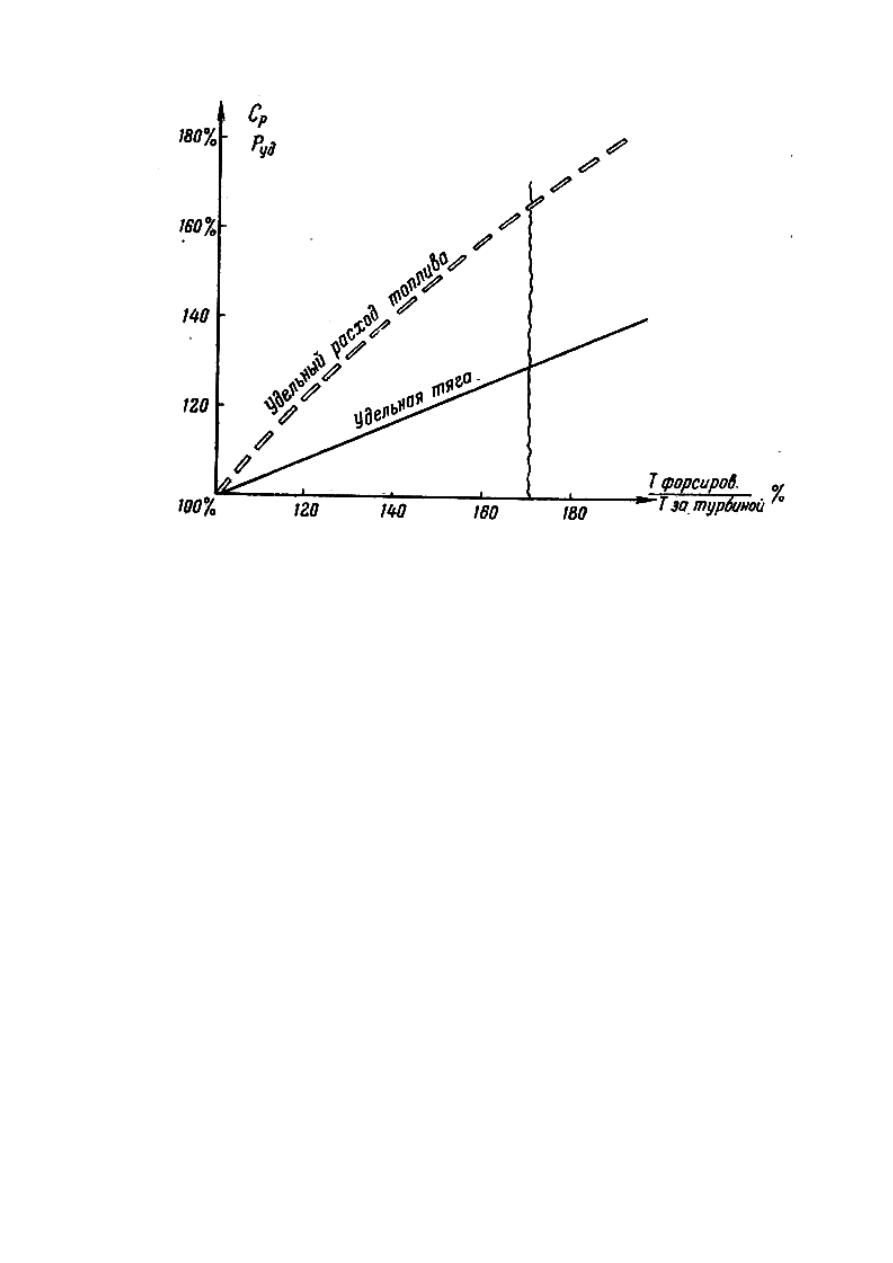

Рис. 40. Влияние температуры форсирования перед реактивным насадком на С

р

и Р

УД

Так  как  количество  сжимаемого  воздуха  остается  постоянным (G

СЕК

 = пост.),  то,

затрачивая ту же мощность турбины, компрессор будет сжимать воздух до большего дав-
ления.

Перепад давления, срабатываемый в турбине, остается постоянным; перепад же дав-

ления, срабатываемый в

 реактивном насадке, увеличивается, а это приводит к увеличению

скорости истечения газов и, следовательно, тяги двигателя.

Чаще всего для охлаждения воздуха, сжимаемого в компрессоре, в поток воздуха на

всасывании впрыскивают воду.

Однако  применение  этого  простого  способа  форсирования  требует  больших  расхо-

дов воды.



5. ХАРАКТЕРИСТИКИ ТРД

Тяга, удельный расход топлива и другие параметры турбореактивного двигателя за-

висят от атмосферных условий, от скорости и высоты полета, а также от режима работы
двигателя.

Изменение тяги и удельного расхода двигателя в зависимости от числа оборотов на-

зывается характеристикой ТРД по числу оборотов, в зависимости от высоты полета — вы-
сотной характеристикой и от скорости полета — скоростной характеристикой.



ХАРАКТЕРИСТИКА ТРД  ПО  ЧИСЛУ ОБОРОТОВ

Характеристика  ТРД  по  числу  оборотов  представляет  собой  кривые,  которые пока-

зывают изменение тяги и удельного расхода топлива при изменении числа оборотов (при
постоянной скорости и высоте полета).

Характеристика по числу оборотов показана на рис. 41.
При изменении тяги по оборотам отмечаются следующие основные режимы работы

двигателя:

1. Малый газ или число оборотов холостого хода. Это наименьшее число оборотов,

при котором двигатель работает устойчиво и надежно. При этом в камерах сгорания про-
исходит устойчивое сгорание, а мощность турбины вполне достаточна для вращения ком-
прессора и агрегатов.

Для  ТРД  с  центробежным  компрессором  число  оборотов  холостого  хода  равно

2400—2600 в минуту. Тяга двигателя на холостом ходу не превышает 75—100

кг.

На числах оборотов холостого хода удельный расход топлива не является характер-

ной величиной; здесь обычно приводится часовой расход топлива.

При числах оборотов холостого хода турбина работает в тяжелых температурных ус-

ловиях, кроме того, подача масла в подшипники очень мала. Поэтому время непрерывной
работы на малом газе ограничивается 10 минутами.

2. Крейсерский режим - двигатель работает на числах оборотов, при которых тяга со-

ставляет примерно 0,8 Р

МАКС

.

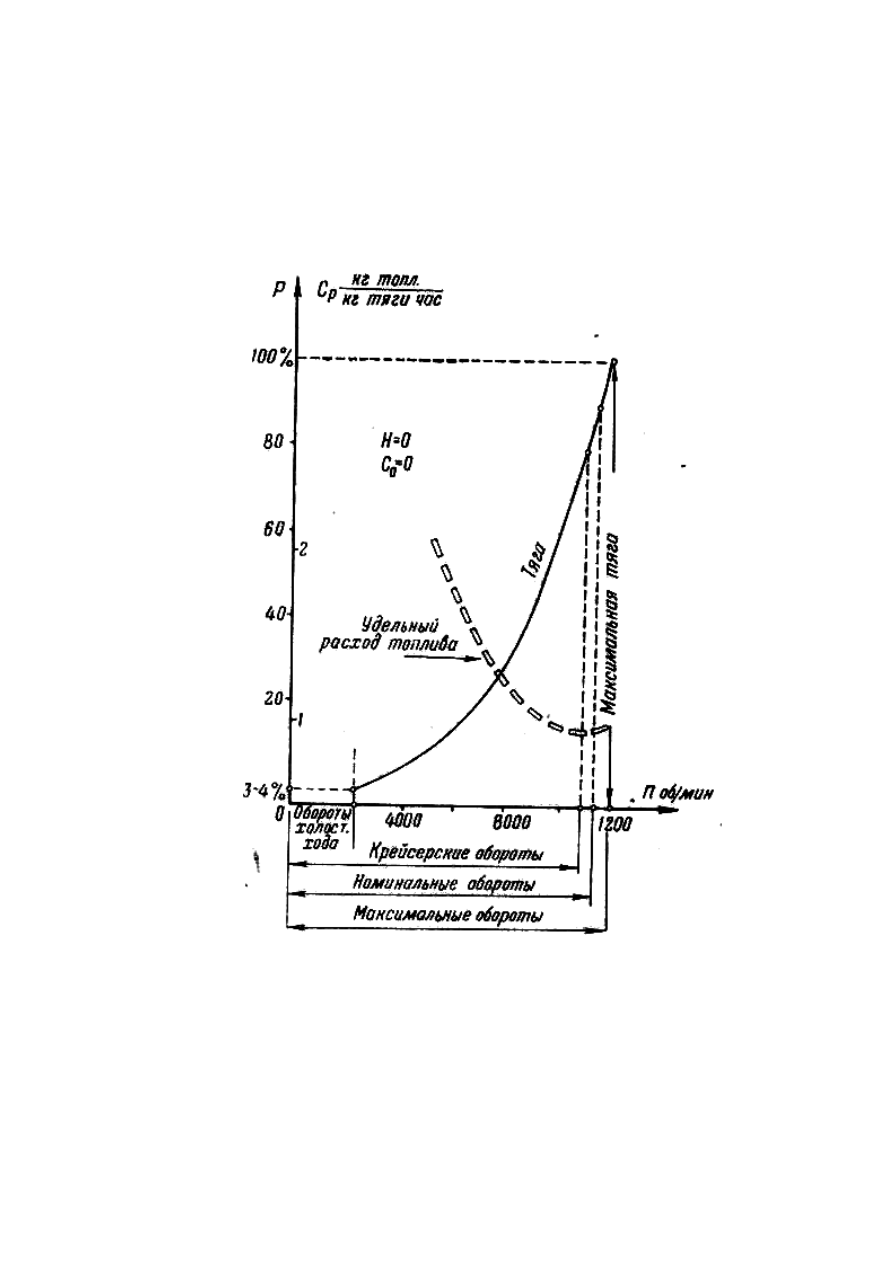

Рис. 41. Характеристики ТРД по числу оборотов.

При этих числах оборотов гарантируется непрерывная и надежная работа двигателя

в течение установленного срока службы (ресурса двигателя).

Конструктор так подбирает параметры двигателя (ε, Т

, КПД), чтобы на крейсерском

режиме получить наименьший удельный расход топлива.

Крейсерский  режим  работы  двигателя  используется  при  полетах  на  продолжитель-

ность и дальность.

3.  Номинальный режим - двигатель работает на числах оборотов, при которых тяга

составляет примерно 0,9 Р

МАКС

.

Непрерывная работа на этом режиме разрешается не более 1 часа.

На номинальном режиме производятся набор высоты и полеты на повышенных ско-

ростях.

По номинальному режиму производятся тепловой расчет двигателя и расчет деталей

на прочность.

4.  Максимальный  (взлетный)  режим — двигатель  развивает  максимальное  число

оборотов, при котором получается максимальная тяга Р

МАКС

- на этом режиме допускается

непрерывная работа не свыше 6—10 минут.

Максимальный режим используется для взлета, набора высоты и кратковременного

полета  на  максимальной  скорости  (когда  необходимо  догнать  противника  и  атаковать
его).

Характеристика по числу оборотов строится при стандартных атмосферных услови-

ях: давлении воздуха Р

О

 = 760

мм рт. ст. и температуре Т

0

 = 15

0

 С.

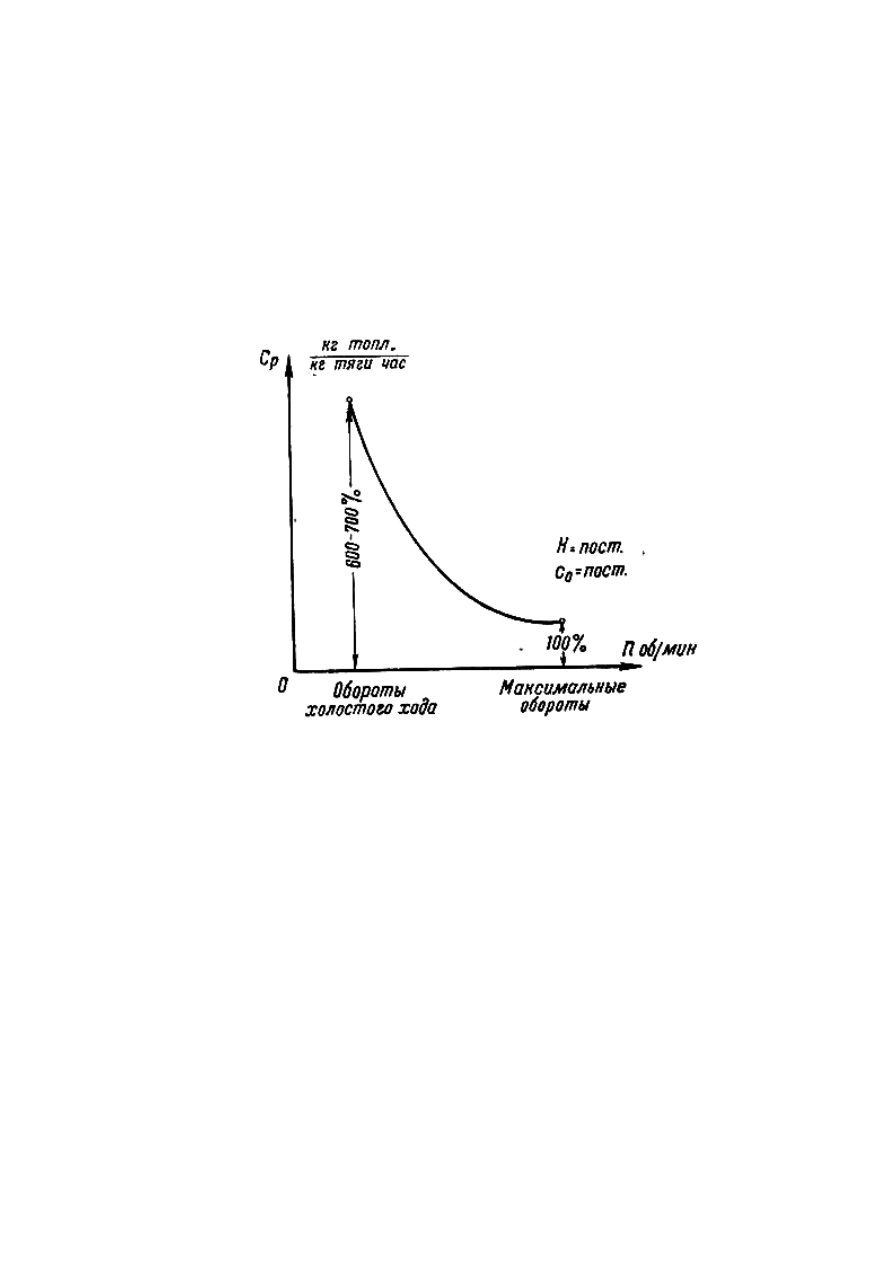

Рис. 42. Изменение удельного расхода топлива по числу оборотов.

С увеличением числа оборотов двигателя (при постоянных высоте и скорости поле-

та) увеличивается секундный расход воздуха через двигатель G

СЕК

 и степень сжатия ком-

прессора ε

КОМП

. В результате резко растет тяга двигателя и уменьшается удельный расход

топлива, ТРД более экономичен на больших числах оборотов. Если удельный расход топ-
лива на максимальных оборотах принять за 100%, то удельный расход топлива на оборо-
тах холостого хода будет 600—700% (рис. 42). Поэтому надо всемерно сокращать работу
ТРД на оборотах холостого хода.

5. Форсаж. Для двигателей, имеющих форсажную камеру, в характеристике указыва-

ется  также  тяга,  удельный  расход  топлива  и  продолжительность  работы  двигателя  при
включении форсажа — форсажной камеры.

При запуске ТРД первоначальная раскрутка вала до чисел оборотов холостого хода

производится вспомогательном пусковым двигателем.

В  качестве  пускового  двигателя  используются:  электрические  стартеры,  стартер-

генераторы, турбореактивные стартеры.

Электрический  стартер представляет собой электродвигатель постоянного тока, пи-

тающийся током от самолетных или аэродромных аккумуляторов во время запуска. Мощ-
ность его порядка 15—20 л. с.

На некоторых ТРД устанавливается стартер-генератор, который при запуске работа-

ет  как  электродвигатель,  а  во  время  работы  двигателя  работает  как  генератор — питает
током самолетную сеть.
