Устройство турбореактивного двигателя - часть 12





Электрический стартер, или стартер-генератор, включается в автоматическую систе-

му запуска, и его работа согласована с работой пусковой топливной системы и системы
зажигания.

Турбореактивный  стартер  представляет  вспомогательный  турбореактивный  двига-

тель, устанавливаемый на мощных ТРД.

Небольшой  электродвигатель  запускает  турбореактивный  стартер,  который  раскру-

чивает до оборотов холостого хода основной двигатель и автоматически выключается.



ПРИЕМИСТОСТЬ ДВИГАТЕЛЯ

При работе турбореактивного двигателя на каком-либо установившемся режиме (при

постоянном числе оборотов) всегда соблюдается условие:

N

ТУРБ

= N

КОМП

т. е. мощность, развиваемая турбиной, равна мощности, потребляемой компрессором

и агрегатами (насосами, генераторами, регуляторами и т. д.).

При  работе  двигателя  на  переходных,  неустановившихся  режимах,  например  при

разгоне (увеличении числа оборотов двигателя), на ускорение вращающихся частей дви-
гателя  необходимо  затратить  дополнительную  мощность.  Следовательно,  при  разгоне
ТРД  мощность,  развиваемая  турбиной,  должна  быть  больше  мощности,  потребляемой
компрессором:

N

ТУРБ

= N

КОМП

 + N

ИЗБ

Здесь  N

ИЗБ

 — избыточная  мощность  турбины,  расходуемая  на  ускорение  вращаю-

щихся деталей двигателя.

Чем  больше  избыточная  мощность  турбины,  тем  быстрое  двигатель  увеличивает

число оборотов.

При  работе  двигателя  на  установившихся  (равновесных)  оборотах  каждому  значе-

нию  числа  оборотов  соответствуют  определенное  количество  газа,  протекающее  через
турбину, определенное его давление и температура Т

3

 и, следовательно, определенная по-

дача топлива в камеры сгорания.

Избыточная мощность турбины, необходимая для разгона двигателя, появится тогда,

когда температура газа перед турбиной не



превысит температуру, необходимую для дан-

ного числа оборотов.

Мощность,  потребляемая  компрессором,  с  ростом  числа  оборотов  растет  сначала

медленно, а затем очень быстро. На рис. 43 сплошной линией нанесена мощность, потреб-
ляемая  компрессором.  Мощность,  развиваемую  турбиной,  при  постоянной  температуре
газов, подходящих к ней, показывают кривые

АА, ББ, ВВ, нанесенные пунктирны-

ми линиями.

Самая верхняя кривая

АА изображает мощность, развиваемую турбиной, при наи-

большей допустимой температуре Тзмакс. Другие кривые

ББ и ВВ изображают мощ-

ность турбины при более низких температурах Тз.

На  рисунке  видно,  что  мощность,  развиваемая  турбиной,  тем  больше,  чем  больше

температура  газов  Т

3

,  подходящих  к  ней.  Точки  пересечения  кривых,  изображающих

мощность  турбины,  с  кривой  мощности,  потребляемой  компрессором,  есть  равновесные
режимы.

Точки

АА определяют максимальные и минимальные числа оборотов двигателя.

На  максимальных  числах  оборотов  турбина  работает  при  наибольшей  допустимой

температуре  Тзмакс,

  поэтому-то  и  ограничивается  время  непрерывной  работы  двигателя

на максимальных оборотах.

Обороты холостого хода берутся на 1000—1200 больше минимальных, чтобы не пе-

регреть лопатки турбины (при этом Т

3

 будет меньше Тзмакс) и обеспечить удовлетвори-

тельную смазку подшипников.

В  промежутке между числами оборотов холостого хода и максимальными числами

оборотов  мощность  турбины  превышает  мощность,  потребляемую  компрессором,  т.  е,
иначе говоря, турбина в этом промежутке чисел оборотов имеет избыточную мощность.

Из  анализа  кривых,  представленных  на  рис. 43, ясно,  что  для  перевода двигателя с

малых оборотов на большие надо увеличить мощность турбины — увеличить температуру
газон перед турбиной.

Это достигается увеличением подачи топлива.
При  увеличении  подачи  топлива  увеличивается  температура  газов  перед  турбиной,

при этом мощность и число оборотов, развиваемые турбиной, возрастут. А так как турби-
на связана с компрессором, то будет увеличиваться мощность, которую потребляет ком-
прессор,  это  приведет  к  боль  шей  подаче  (и  под  большим  давлением)  воздуха  в  камеры
сгорания. В результате мощность турбины еще увеличивается.

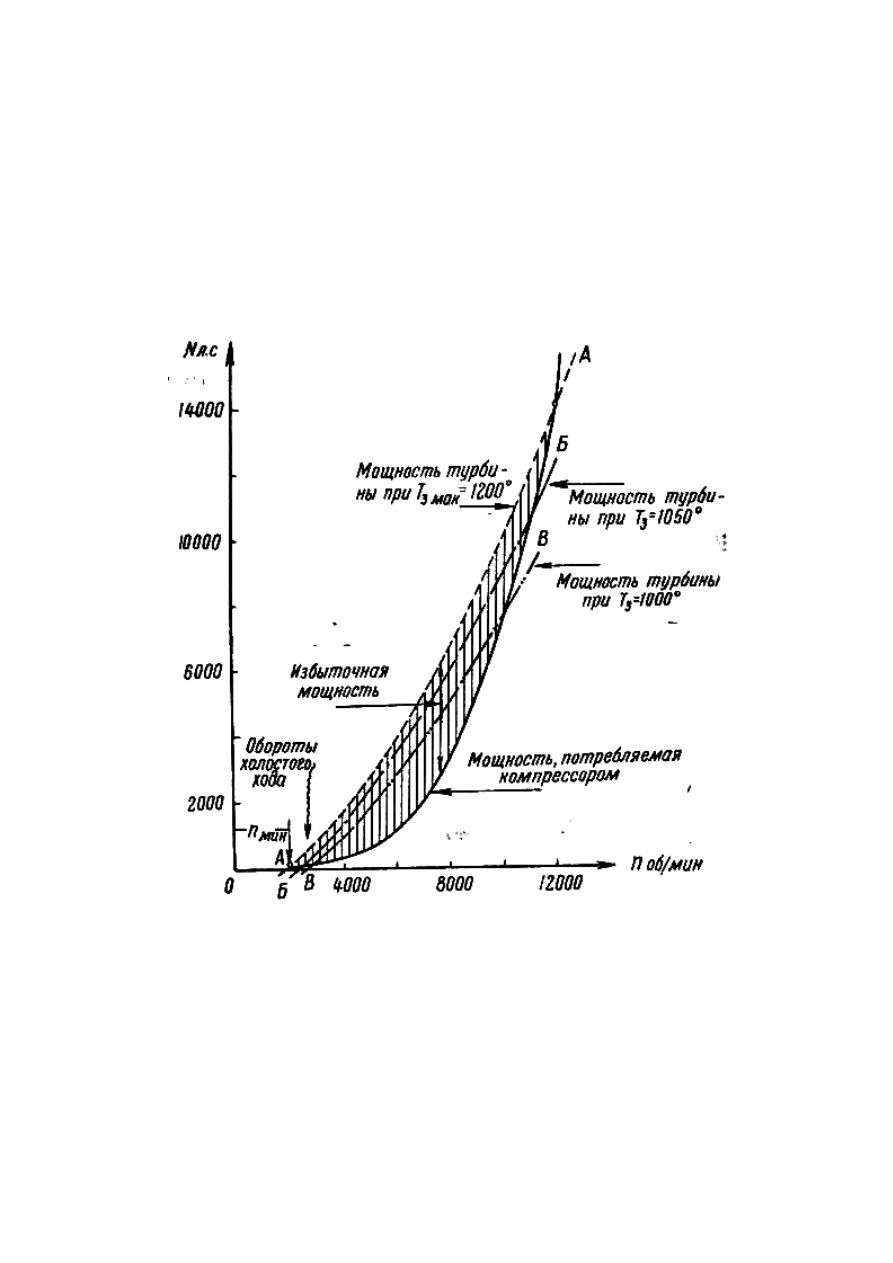

Рис. 43. Совместная работа турбины и компрессора

Однако,  надо  сказать,  что  избыточная  мощность  турбины  невелика  и  это  является

одной из причин плохой приемистости турбореактивных двигателей.

Под приемистостью понимают способность двигателя быстро изменять число оборо-

тов  (режим  работы).  Для  турбореактивных  двигателей  приемистость  составляет 15—18
секунд; это значит, что двигатель переходит с малого числа оборотов на максимальные за
15—18 секунд (при перемещении рычага управления двигателем за 2—3 сек.).

Плохая приемистость ТРД затрудняет управление двигателем (сектор газа надо дви-

гать плавно, без рывков), ухудшает маневренность самолета, затрудняет полет в строю и
уменьшает  безопасность  посадки.  Для  улучшения  приемистости  вес  современные  ТРД
снабжены автоматами приемистости.





ПРИВЕДЕНИЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ  ПО  ЧИСЛУ ОБОРОТОВ

К СТАНДАРТНЫМ АТМОСФЕРНЫМ УСЛОВИЯМ

Характеристика двигателя по числу оборотов снимается при испытании двигателя на

стенде.

Давление и температура воздуха при испытании двигателя будут различны в зависи-

мости от времени года и места испытания. Поэтому полученные при испытании двигателя
тяга и удельный расход топлива могут быть выше или ниже величин, указанных в техни-
ческом описании данного типа двигателя. Для суждения о соответствии замеренных вели-
чин  величинам,  приведенным  в  техническом  описании,  их  нужно  пересчитать  на  стан-
дартные  атмосферные  условия  (говорят — привести  к  стандартным  атмосферным  усло-
виям).

Стандартными атмосферными условиями считаются:
1.  Барометрическое давление воздуха 760

мм рт. ст. (1,033 кг/см

2

).

2.  Температура — 15° С (288° абс.).
Приведение  к  стандартным  атмосферным  условиям  производится  по  следующим

уравнениям:

а) тяги:


).

(

760

0

кг

р

Р

Р

ЗАМЕР

×

=


б) числа оборотов:



).

/

(

288

0

мин

об

Т

n

n

ЗАМЕР

×

=


в) удельного расхода топлива



.

_

_

_

_

288

0

⎟⎟

⎜⎜

×

=

час

в

тяги

кг

топл

кг

Т

С

С

ЗАМЕР

Р


г) температуры газов в удлинительной трубе




.

288

0

Т

Т

Т

ЗАМЕР

ГАЗОВ

×

=


В этих формулах Р

ЗАМЕР

, n

ЗАМЕР

, С

ЗАМЕР

, T

ЗАМЕР

 -

 величины, замеренные при испыта-

нии двигателя; Р

0

 — давление воздуха в мм рт. ст. во время испытания двигателя;Т

0

, = 273

+ t

 — температура воздуха во  время испытания двигателя.



НЕУСТОЙЧИВАЯ  РАБОТА ДВИГАТЕЛЯ  ПРИ УВЕЛИЧЕНИИ ЧИСЕЛ

ОБОРОТОВ  НА  ПЕРЕХОДНЫХ РЕЖИМАХ

Опыт эксплуатации показывает, что неустойчивая работа турбореактивных двигате-

лей  часто  возникает  на  режимах  разгона  (при  увеличении  числа  оборотов)  и  связана  с
помпажем компрессора и сгоранием переобогащенной топливовоздушной смеси.

Внешние  признаки  неустойчивой  работы  двигателя  такие  двигатель  трясет,  в  ком-

прессоре слышен характерный шум — “урчание”, из реактивного насадка выбрасывается
дым  и  пламя.  Температура газов за турбиной повышается против нормальной иногда на
30°.  При  полетах  на  высотах  более 8000

м  при  работе  двигателя  на  помлажном  режиме

наблюдались случаи самовыключения двигателя.

При медленном разгоне двигателя (медленном перемещении сектора газа) в камеры

сгорания  подаются  такие  количества  воздуха  и  топлива,  которые  обеспечивают  обра-
зование в зоне горения смеси с α <=1. Нормальная или слегка обогащенная смесь быстро и
полно сгорает, температура газов перед турбиной увеличивается медленно, не превышая
допустимых величин, при этом .происходит плавное увеличение числа оборотов — нор-
мальный разгон двигателя.

Картина  меняется,  когда  мы,  желая  осуществить  быстрый  разгон  двигателя,  резко

перемещаем сектор газа.

При  быстром  движении  сектора  газа  или  резком  открытии  стоп-крана  подача  топ-

ливным насосом топлива в зону горения сильно увеличивается. Число же оборотов двига-
теля  в

  начале  разгона  двигателя  остается  неизменным  или  увеличивается  очень  мало.

Следовательно,  остается  неизменной  или  также  увеличивается  незначительно  (пропор-
ционально  числу  оборотов)  подача  воздуха  компрессором.  Таким  образом,  поступление
воздуха в камеры сгорания отстает от увеличения подачи топлива.

В  первый  момент  увеличение  подачи  топлива  приводит  к  обогащению  смеси,  при

этом температура газов повышается, объем газов в камере сгорания от нагревания их уве-
личивается. Увеличившийся объем газов не успевает вытечь из камеры сгорания через ка-
налы турбины и своим присутствием тормозит поступление воздуха из компрессора в ка-
меру сгорания.

В зону же горения продолжает поступать топливо, и смесь еще больше обогащается.

Топливо не успевает сгореть в зоне горения, и горение идет за счет вторичного воздуха в
каналах турбины, за турбиной и даже за реактивным соплом. Этим и объясняются выбро-
сы пламени и дыма из реактивного насадка.

Температура газов перед турбиной при этом не только не повышается, а, наоборот,

начинает  уменьшаться.  Это  приводит  к  уменьшению  избыточной  мощности  турбины —
разгон двигателя замедляется.

Уменьшение числа оборотов вызывает уменьшение количества воздуха, подаваемого

компрессором;  топливовоздушная  смесь  переобогащается  еще  больше,  процесс  горения
топлива идет еще медленнее, температура газов перед турбиной еще уменьшается и число
оборотов двигателя падает. Наконец, двигатель останавливается. (Вспомните горение пе-
реобогащениой смеси в осветительной лампе.)

Ранее  было  рассмотрено,  как  при  уменьшении  секундного  расхода  воздуха  в  ком-

прессоре появляются вихревые зоны, которые вызывают пульсацию — колебание давле-
ния и скорости воздушного потока на выходе из компрессора. Неравномерное поступле-
ние  воздуха в камеры сгорания сильно затрудняет образование устойчивого факела пла-
мени. В зоне горения образуется то нормальная, то богатая топливовоздушная смесь, тем-
пература и давление газов перед турбиной колеблются, скорость истечения газов из реак-
тивного насадка меняется, двигатель трясет.

Неустойчивая работа компрессора способствует нарушению процесса сгорания и вы-

зывает неустойчивую работу всего двигателя — помпаж.

Если во время помпажа уменьшить подачу топлива — взять сектор газа на себя или

прикрыть  стоп-кран,  то  через  непродолжительное  время  процесс  сгорания  улучшается.
Качество  смеси  в  зоне  горения  приближается  к  нормальному  (α  ≈ 1), температура  газов
перед турбиной повышается до допустимых пределов, и двигатель начинает работать нор-
мально.



ЗАВИСИМОСТЬ УДЕЛЬНОГО РАСХОДА ТОПЛИВА ОТ ЧИСЛА

ОБОРОТОВ,   СТЕПЕНИ   СЖАТИЯ   КОМПРЕССОРА И ТЕМПЕРАТУРЫ

ГАЗОВ  ПЕРЕД  ТУРБИНОЙ

С увеличением числа оборотов компрессора степень сжатия его увеличивается. Ха-

рактер увеличения степени сжатия при увеличении числа оборотов компрессора показан
на рис. 44.

С  увеличением  степени  сжатия  изменяется  удельный  расход  топлива.  Примерный

характер  зависимости  удельного  расхода  топлива  от  степени  сжатия  (а  следовательно,  и
от числа оборотов) при постоянной температуре газов перед турбиной изображен на рис.
45. Как видно из рисунка, с увеличением степени сжатия удельный расход топлива снача-
ла уменьшается, достигает наименьшего (минимального) значения, а затем начинает воз-
растать.
