Устройство турбореактивного двигателя - часть 9

Степень реактивности - это отношение перепада температур, используемого в кана-

лах  колеса,  к  полному  перепаду  температур,  используемому  всей  турбиной  в  сопловом
аппарате и в каналах рабочего колеса (рис. 31).

Степень реактивности (в процентах) приближенно определяется по уравнению:



%

100

4

3

4

×

−

−

=

Т

Т

Т

Т

а

ρ


где Т

а

 — температура газа за сопловым аппаратом; Т

4

 — температура газа за колесом

турбины; Т

3

 — температура газа перед сопловым аппаратом турбины.

В турбинах турбореактивных двигателей степень реактивности по среднему радиусу

лежит в пределах ρ = 30— 45%.

Турбины, имеющие реактивность до 20%, все же называют активными.



КРУЧЕНИЕ ЛОПАТОК

Реактивные  газовые  турбины  имеют  длинные  крученые,  лопатки,  которые  характе-

ризуются  тем,  что  сечения  их  по  высоте  смещены  (повернуты,  закручены)  друг  относи-
тельно друга. При этом профиль лопаток от сечения к сечению меняется.

На рис. 32 показаны сечения лопаток соплового аппарата и рабочего колеса на пери-

ферии (у вершины лопаток) — сплошной линией, и у корня — пунктиром.

При  течении  газа  по  каналам  колеса  у  частиц  газа  возникают  центробежные  силы,

стремящиеся  переместить  частички  газа  от  корня  лопатки  к  ее  вершине.  Возникает  воз-
можность течения частичек газа по радиусу в зазоре между сопловым аппаратом и рабо-
чим колесом. Это радиальное перетекание газа является дополнительной потерей энергии
в турбине.

Для устранения радиального перетекания газов действие центробежных сил уравно-

вешивается разностью давлений газов по высоте лопатки — давление газов увеличивается
от корня к вершине лопатки.

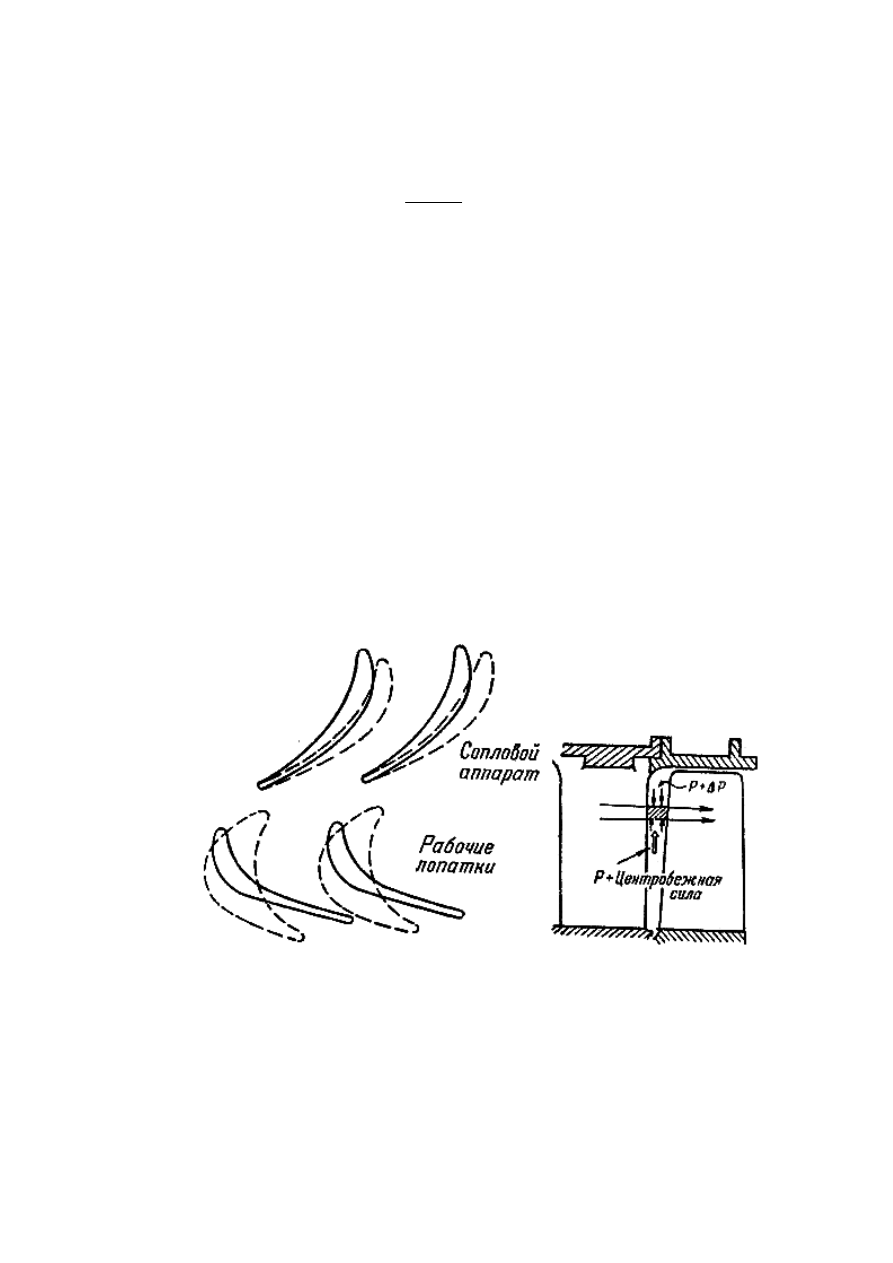

Рис. 32. Сечение лопаток у корня и к вершины. Рис. 33. Силы, действующие на объ-

ем газа в зазоре турбины.

На рис. 33 изображен небольшой объем газа, движущегося в зазоре между сопловым

аппаратом и колесом. На этот объем газа снизу действует давление Р

 и центробежная си-

ла, возникшая от вращения этого объема газа. Чтобы этот объем газа не мог перемещаться
от корня лопаток к вершине, давление сверху должно быть больше давления снизу. Избы-
ток давления сверху ∆Р

 уравновешивает центробежную силу.

Увеличение давления по высоте лопатки достигается за счет различного распределе-

ния перепада давлений между сопловым аппаратом и колесом. Общий перепад давления,
срабатываемый в каждом сечении, остается постоянным по высоте лопаток.

В корневом сечении турбины примерно треть общего перепада давления срабатыва-

ется в каналах соплового аппарата, а остальная часть перепада давления в каналах рабо-
чего колеса.

Изменяя профиль лопаток по высоте и поворачивая профили друг относительно дру-

га (закручивая лопатку), изменяют форму каналов между лопатками соплового аппарата и
рабочего колеса. Этим изменением формы каналов по высоте добиваются того, что доля
перепада давления, срабатываемого в сопловом аппарате, уменьшается.

Следовательно,  изменением  формы  каналов  по  высоте  добиваются  того,  что  газы,

выходящие из соплового аппарата, имеют большее давление у вершины и меньшее у кор-
ня лопаток.

Увеличение давления газов в зазоре между сопловым аппаратом и рабочим колесом

и  соответствующее  этому  увеличению  уменьшение  скорости  течения  газов  показаны  на
рис. 34. Это увеличение давления достигнуто за счет круче



ния (крутки) лопаток соплово-

го аппарата; оно предохраняет газы от перетекания в радиальном направлении в зазоре.

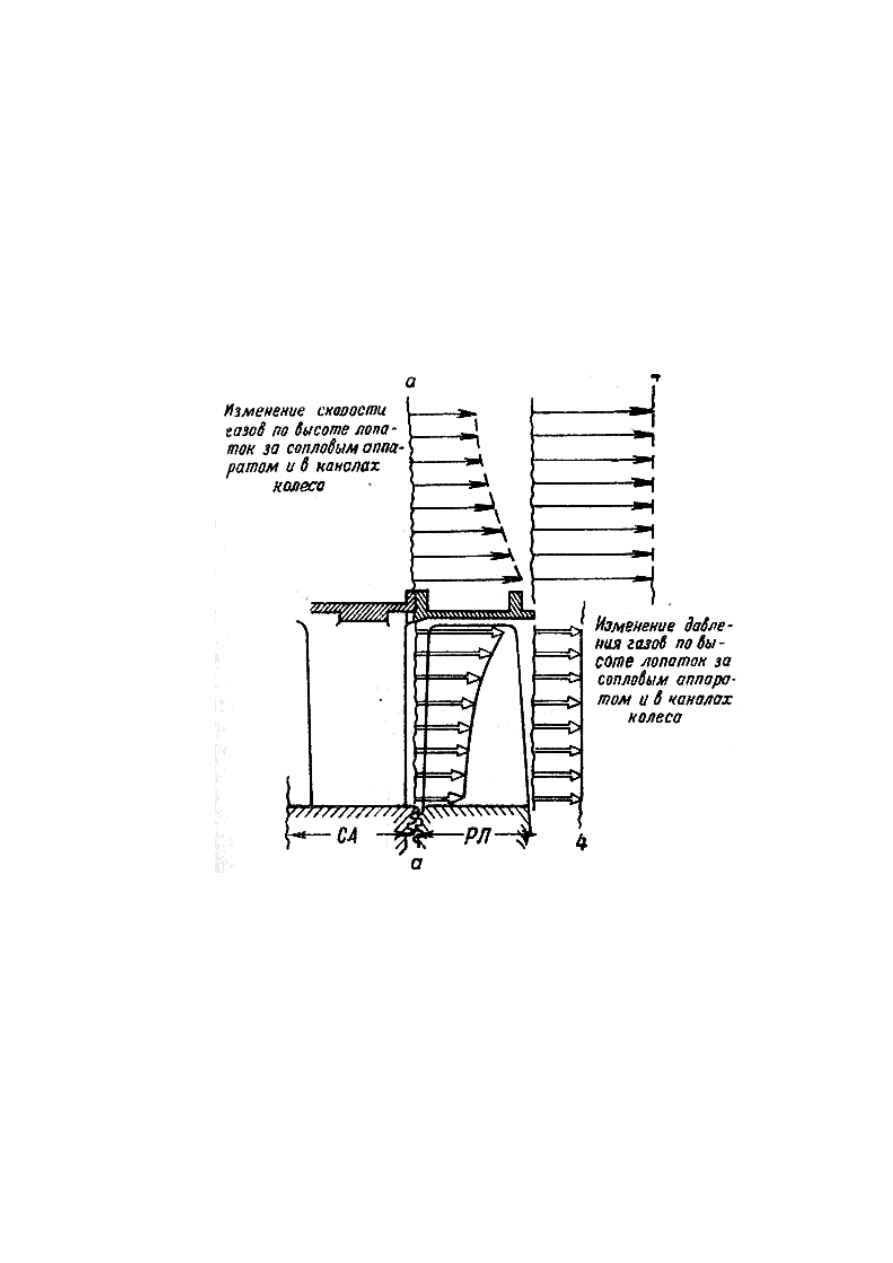

Рис. 34. Изменение скорости и давления газов по высоте лопаток турбины

Круткой рабочих лопаток добиваются того, что в каналах рабочего колеса срабаты-

вается оставшаяся доля перепада давления после соплового аппарата, поэтому давление за
рабочим колесом по высоте лопаток остается постоянным.

Примерное  изменение  параметров  газа  в  реактивной  турбине  (на  среднем  радиусе)

показано на рис. 35.

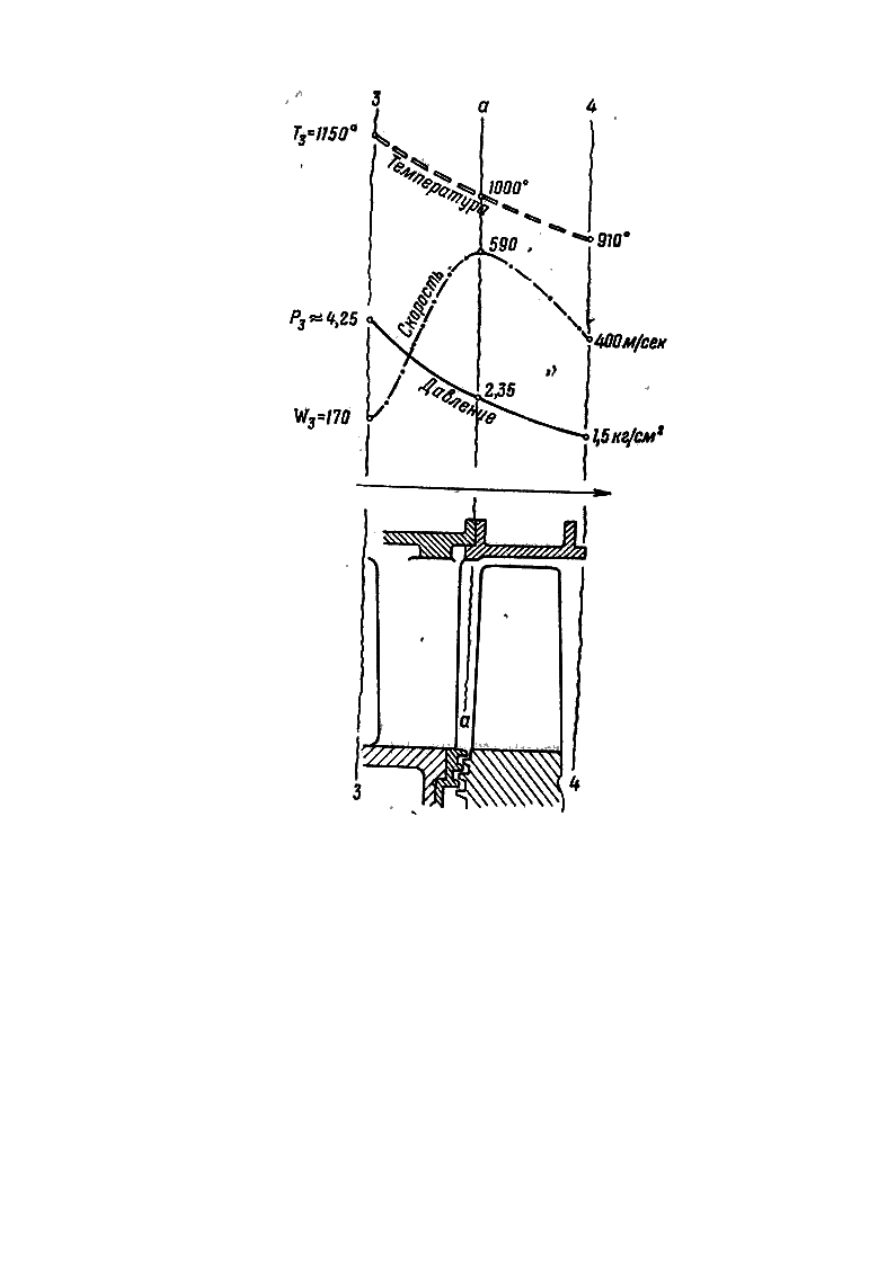

Рис. 35. Изменение параметров газа в элементах газовой турбины



ДВУХСТУПЕНЧАТАЯ ТУРБИНА

Для  получения  хорошей  экономичности  турбореактивные  двигателей  приходится

применять компрессоры, имеющие высокие степени сжатия.

Давление воздуха, создаваемое таким компрессором, на Земле составляет 7 - 8

кг/см

2

.

Преобразовать  это  давление  в  механическую  работу  в  одноступенчатой  турбине  очень
трудно, так как эта турбина может использовать давление только 5 - 6

кг/см

2

 с допусти-

мыми потерями.

Для возможности использования всего давления, создаваемого   современными   осе-

выми   компрессорами, применяются двухступенчатые газовые турбины. Двухступенчатая
турбина имеет последовательно чередующиеся два сопловых аппарата и два ряда рабочих
лопаток.

Двухступенчатая турбина имеет следующие преимущества перед одноступенчатой:
- позволяет преобразовывать в механическую работу более высокие перепады давле-

ний;  в  каждой  ступени  используется  меньший  перепад  давления  и  температур;  следова-
тельно, скорости течения газов будут меньшие, благодаря этому потери в турбине умень-

шаются и коэффициент полезного действия двухступенчатой турбины будет более высо-
ким;

- небольшие перепады давлений в ступенях позволяют применить сужающиеся кана-

лы  сопловых  аппаратов,  которые  вполне  удовлетворительно  работают  на  всех  режимах
(числах оборотов) двигателя.

К недостаткам двухступенчатых турбин относятся:
- конструктивная сложность и большой вес;
-  первая  ступень  работает  при  более  высоких  температурах,  нежели  последующие,

поэтому требуется надежное охлаждение ее, что увеличивает потери тепла;

- большая сложность в производстве.
На  рис. 36 показана  схема  двухступенчатой  осевой  реактивной  газовой  турбины  и

графики изменения давления, температуры и скорости газов в ее элементах.

Поток газа, пройдя через сопловой аппарат первой ступени, за счет понижения дав-

ления и температуры разгоняется - увеличивается его абсолютная скорость движения.

На рабочих лопатках первой ступени вследствие уменьшения абсолютной скорости

движения  газа,  падения  его  давления  и  температуры  возникает  окружное  усилие,  вра-
щающее колесо.

В сопловом аппарате второй ступени продолжается падение давления и температуры

и происходит вторичный разгон потока газа. Полученная скорость используется в рабочих
лопатках второй ступени, где за счет ее уменьшения и дальнейшего падения давления и
температуры  тоже возникает окружное усилие.

В двухступенчатой реактивной турбине падение давления и температуры газа, при-

ходящееся  на  каждую  ступень,  значительно  меньше,  чем  в

  ОДНОСТУПЕНЧАТОЙ

  турбине.

Поэтому потери энергии в ней имеют сравнительно небольшую величиy.



УСЛОВИЯ РАБОТЫ ЛОПАТКИ КОЛЕСА

Лопатки колеса турбины работают в очень тяжелых успениях.
Обычно турбины турбореактивных двигателей имеют большую скорость вращения -

на некоторых двигателях она превышает 15000

об/мин.

B  результате  вращения  в  каждой  лопатке  возникает  центробежная  сила,  которая

стремится  вырвать  лопатку  из  диска  (рис. 37). Величина центробежной силы, действую-
щей на каждую лопатку, достигает 10000- 12000

кг.

Кроме этой силы, на каждую лопатку действует окружное усилие (40—50

кг), стре-

мящееся изогнуть лопатку в сторону вращения, и осевое усилие (15—25 кг), стремящееся
изогнуть лопатку по движению потока газов.

Лопатка колеса двигается в потоке газа, вытекающего из соплового аппарата. В связи

с этим она испытывает переменные нагрузки от струек газа. Так, когда лопатка колеса на-
ходится против канала, то на нее действуют полное давление газа и вся величина скорост-
ной  энергии  газа;  когда  лопатка  колеса  проходит  за  лопаткой  соплового  аппарата,  то  на
нее действуют меньшее давление и скорость.

Эти изменения давления и скорости вызывают колебания лопатки и дополнительные

напряжения в ней.

Так как лопатка работает в потоке горячих газов, то к материалу, из которого она из-

готовлена, предъявляется требование жаропрочности, т. е. способности выдерживать дли-
тельное время нагрузки при высоких температурах.
