Деревянный дом каркасные работы - часть 8

скрепками до крепления досок каркаса к другой
поверхности:   к   черновому   полу   под   нижней
обвязкой, к верхней стороне верхней обвязки и к
боковинам крайних стоек боковых косяков.
Части   скрепляются   друг   с   другом   гвоздями.
Планки   нижней   и   верхней   обвязки
приколачиваются   гвоздями   к   торцам   каркасных
стоек.   Основная   обвязка   крепится   к   верхней
обвязке гвоздями с шагом  k  300 ... 600. Коробка
оконного   отверстия   прибивается   к   торцам
верхних   и   нижних   стоек.   Порядок   забивки
гвоздей   выбирается   таким   образом,   чтобы
прибивка к торцам всегда оставалась возможной.

В   промежутки   между
плоскостями,   то   есть
между



досками,

прибиваемыми   плашмя,
между
противоположными
планками



каркаса

устанавливаются
уплотняющие   прокладки.
Это



делается



в

следующих



местах:

между нижней обвязкой и
полом,   между   боковыми
стойками   и   боковыми
косяками, а также между
верхней   обвязкой   и
обвязкой.
При   сочленении   частей
каркаса   используются
почти   исключительно
торцевые



гвоздевые

соединения.   Об   этом
необходимо   помнить,
когда



определяется

порядок сборки.

Обшивка стенового каркаса

Стеновой  каркас  уже  стоит  на  своём  месте  на
черновом   полу   с   правой   стороны,   нижняя
обвязка   закреплена   гвоздевыми   соединениям
под   уклон.   На   следующем   этапе   проверяются
крестовые   размеры   стенового   каркаса.   Если
размеры   диагонали   от   одного   угла   к   другому
равны   между   собой,   то   стена   считается
прямоугольной.   После   проверки   размеров
верхняя обвязка крепится к черновому полу так,
чтобы она не стронулась с места при креплении
плит обшивки.

Если  каркас  наружных  стен  стоит  на  остове в
том положении, какэто изображено на рисунке,
его   верхняя   поверхность   представляет   собой
наружную   поверхность   конечной   стены.
Верхняя   поверхность   каркаса   обшивается
ветрозащитными   плитами.   Если   речь   идёт   о
каркасе   перегородки,   то   каркас   обшивается
строительными   плитами   в   соответствии   с
проектом.

Плиты   складываются   рядом   с   местом   их
установки нераспиленными в виде целых плит.
Они крепятся к каркасным стойкам и обвязкам
гвоздями   или   болтами   по   строительному
проекту, либо по инструкции изготовителя плит.

Возможные   лишние   полосы   отпиливаются   по
месту после крепления.  Проёмы можно открыть
на  данном  этапе,   но  в  наружных  стенах  плиты,
возможно,   стоит   оставить   в   проемах   в  качестве
защиты   от   погодных   условий   до   установки
конструкций проёма.
Стеновой   каркас   готов   для   подъёма   в
вертикальное положение.

Подъём стеновых каркасов в
вертикальное положение и крепление

Проверяется,   закреплена   ли   на   черновом   полу
уплотняющая   лента,   которая   идёт   под   нижнюю
обвязку.   В   углах   стеновых   линий   уплотняющие
прокладки делаются крест-накрест и внахлёст.
При   подъёме   стены   в   Вашем   распоряжении
должно   быть   достаточно   работников.   При   этом
можно   придерживаться   простого   эмпирического
правила:   если   речь   идёт   о   чисто   деревянном
каркасе,   то   на   3   м   нужен   один   человек,   если
деревянный   каркас   и   25   мм   пористая
древесностружечная плита - приходится уже 1,5 м
на   человека.   Погодные   условия,   при   которых
происходит подъём, также влияют на потребность
в рабочей силе: даже небольшой ветер оказывает
сильное давление на стену с готовой обшивкой.
К стеновому каркасу и черновому полу крепится
одна   или   несколько   страховочных   верёвок   для
предотвращения   падения   стены   на   другую
сторону на завершающем этапе подъёма.
Подъём осуществляется следующим образом:
-

Вначале  стена  приподнимается  чуть-чуть,

например,   с   помощью   лаги   с   подкладкой
деревянных брусков под верхнюю обвязку. Таким
образом   обеспечивается   необходимый   захват   и
нет опасности защемления пальцев.

-

Подъём   должен   производиться   прямо.

Сначала одновременно всеми рабочими чётко
в   одной   плоскости   с   корточек,   постепенно
выпрямляя ноги.
-

Затем   рабочие   по   одному   меняют   свое

положение от поднимания к упору.
-

При   поднятии   стены   в   вертикальное

положение следует предостеречься от падения
стены на противоположную сторону.


После того, как стена установлена в вертикальное
положение, она укрепляется угловыми откосами
между стойками каркаса и черновым полом.

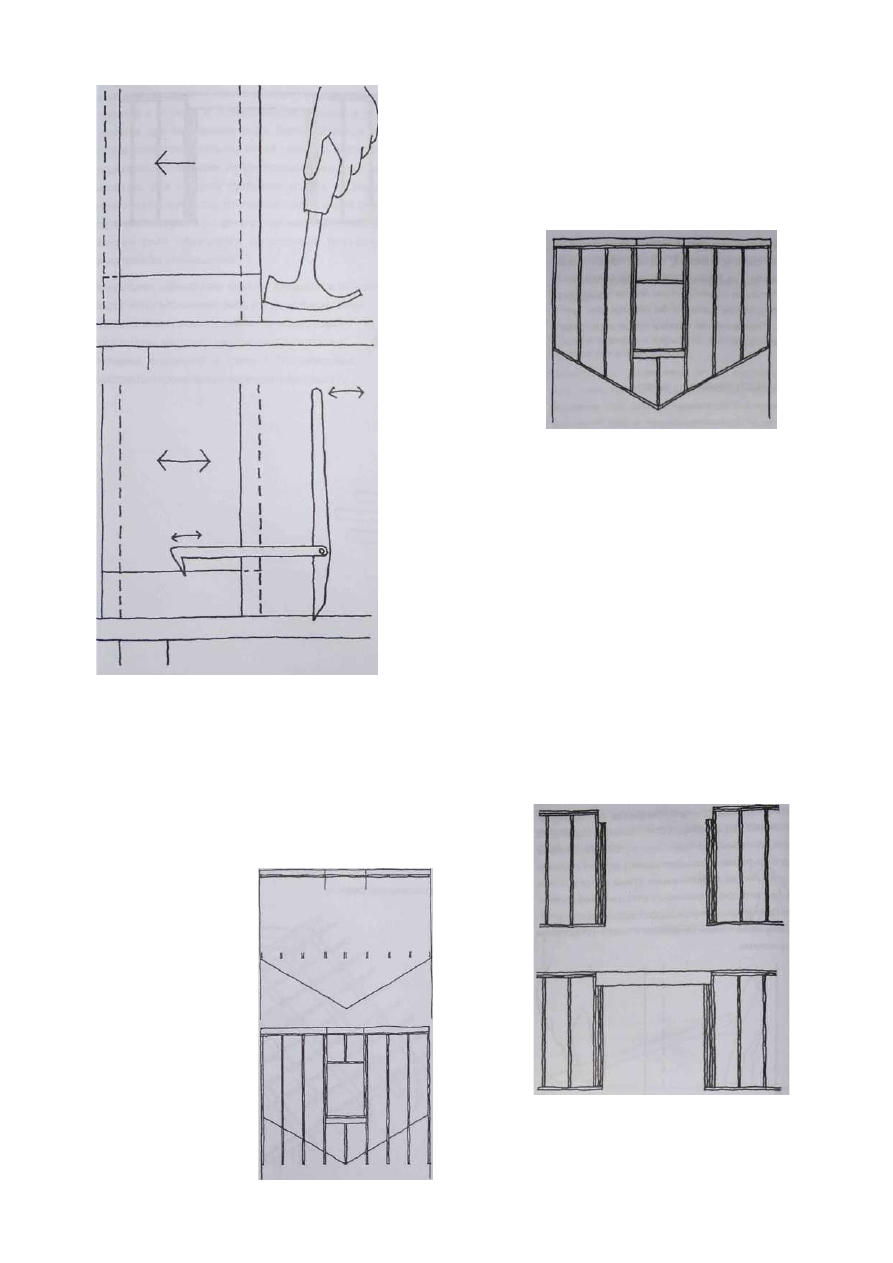

После   подъёма   стены   проверяется   её
месторасположение.   Передний   край   стены

должен   находится   на   черте,   нанесённой   на
черновом полу. Если необходима  подгонка,  то
сначала   следует   удалить   вспомогательные
гвозди.   Легкое   передвижение   стены   наружу
можно осуществить постукиванием молотка по
нижней   обвязке.   Для   перемещения   внутрь
удобно использовать рычаг. Проверяется также
положение стены в продольном направлении.

Стена крепится к соседним стеновым каркасам
гвоздями   насквозь   стоек   и   обвязкой,   идущей
поверх   планок   верхней   обвязки.   Планки   этой
обвязки всегда должны крепиться от поднятой
стены   поверх   предыдущей   или   перекрёстной
стены путём обвязки стен друг с другом. Планка
нижней обвязки крепится гвоздями к черновому
полу.

Стены, выступающие по высоте

Если высота стойки стены должна быть изменена,
например, в торцевых стенах дома, стойки, также
как   и   планки   верхней   и   нижней   обвязок,
невозможно   изготовить   заранее.   Тем   не   менее,
исходная ситуация такая же, как для нормальных
стен: нижняя обвязка и коробки проёмов готовы и
нижняя обвязка прикреплена к основе.
Для   сборки   стены   на
основе   вычерчивается
форма



стены



и

отмечаются   места   стоек.
Каркасные   стойки   и
доски   коробки   проёмов
устанавливаются   на   свои
места.   С   помощью
нанесённого

  чертежа

стойки   отпиливаются   до
нужного размера,  приняв
во   внимание   уклон
верхней   части   стены.   В
конце   изготовляются

доски верхней обвязки и обвязка для скрепления
стен.

Части крепятся друг к другу так же, как в случае
обычной   стены.   Аналогичным   образом
производится обшивка, после чего стена готова
к подъёму в вертикальное положение.

Балки, стыкуемые со стенами

Большие   проёмы,   подходящие   к   стеновым
каркасам   перекрываются   балками,   размер   и
конструкция   которых   определяются   в
строительном   проекте.   На   практике   балки
обычно   представляют   собой   балки   из   цельной
древесины   (например,   это   может   быть   тот   же
материал,   что   используется   в   нижнем   и
межэтажном   перекрытиях),   клееные   или
клеефанерные балки.
Для   балки   с   обеих   сторон   требуется
достаточный   упор.   Он   достигается   одной   или
несколькими   дополнительными   каркасными
стойками,   которые   отпиливаются   до   нужного
размера   по   высоте   балки.   Потребность   в
дополнительных   стойках   также   указывается   в
строительном проекте.

8.3 Изготовление каркаса
потолочного и кровельного
перекрытий

Каркас   потолочного   перекрытия   в   системе
Platform  изготовляется   совершенно   аналогично
тому,   как   это   описано   для   подвального
перекрытия   (см.   пункт   8.1   "Изготовление
подвального перекрытия"). Порядок следующий:
на   торцы   балок   нижнего   перекрытия
устанавливается одна из обрамляющих балок, на
другую   торцевую   стену   -   другая   обрамляющая
балка,   которая   устанавливается   на   дальнюю
наружную поверхность обвязки стен, после этого
устанавливаются   на   своё   место   стандартные
балки,   которые   крепятся   к   обвязке   и
обрамляющим балкам, и в завершение  крепится
другая обрамляющая балка. В конце на верхний
край устанавливается напольная плита таким же
образом,   как   это   делалось   на   подвальном
перекрытии,   но   при   этом   особое   внимание
уделяется   креплению   изоляции,   для   которой
требуется   основа   на   нижней   поверхности
потолочного   перекрытия.   В   качестве   основы
может   служить   упругая   строительная   бумага
(например, пароизоляционная  бумага) и нижний
слой   обрешётки     потолочной     поверхности
нижележащего помещения.

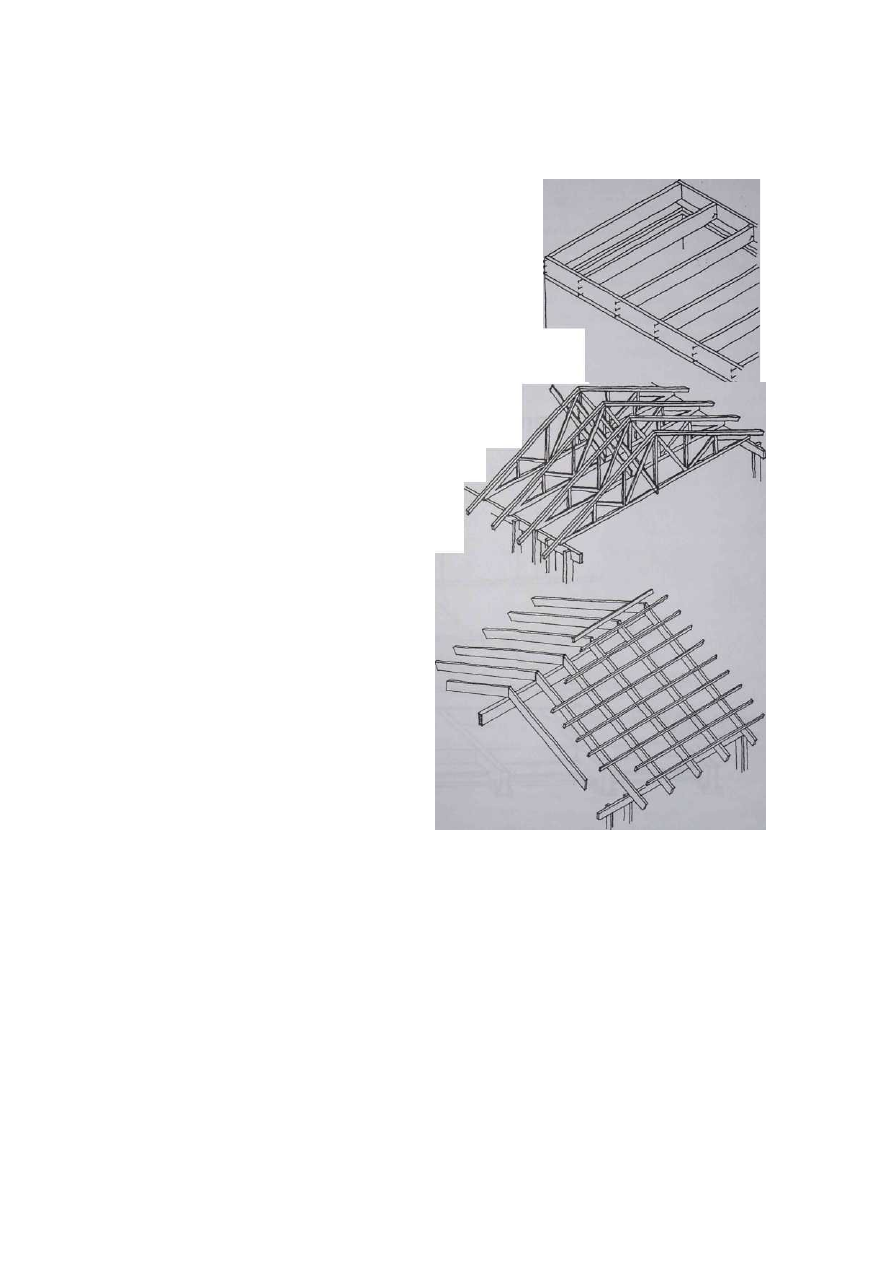

Кровельное   перекрытие   обычно   делается   в
готовом   виде   с   использованием   либо   готовых
ферм,   либо   балок,   изготовляемых   на   месте.
Начиная   с   верха   обвязки   стен,   методика
совершенно  аналогична   методике,   описанной   в
главе 5 "Изготовление конструкций кровельного
перекрытия и крыши".

9. Установка теплоизоляции

9.0 Общие сведения о
теплоизоляции

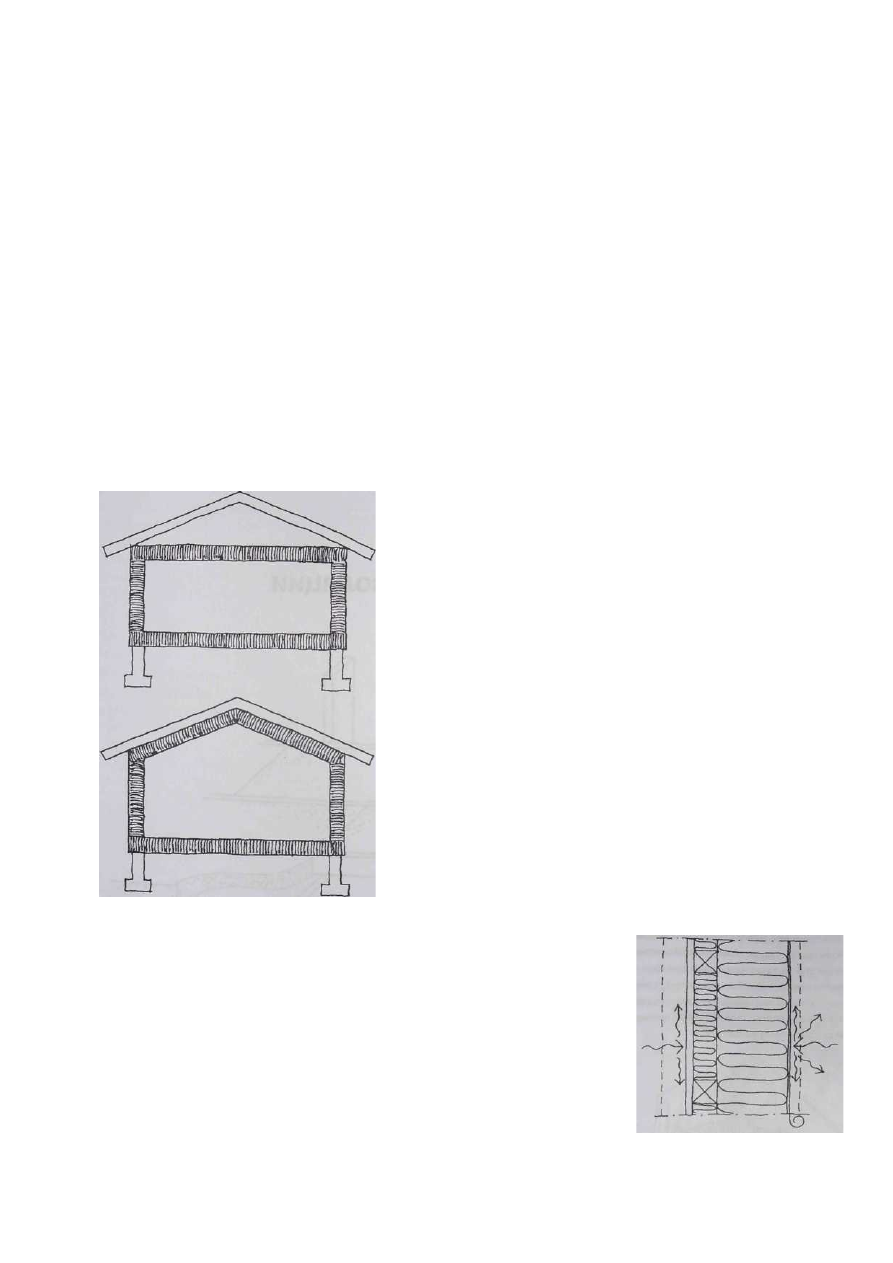

Оболочка   здания,   то   есть   единое   целое,
образуемое наружными стенами, а также верхним
(потолочным)   и   нижним   (подвальным)
перекрытиями, представляет собой конструкцию,
которая   удерживает   тепло   внутри   себя   с
помощью   тепловой   и   воздушной   изоляции.
Теплоизоляция   относится   к   единому
конструктивному комплексу, который охватывает
всё   здание   так,   что   теплоизоляция   обычно
заполняет   все   промежутки,   остающиеся   между
несущими   конструкциями.   Иногда   для
достижения достаточной толщины теплоизоляции
бывает   необходимо   увеличить   толщину
строительных конструкций.

К теплоизоляционным работам приступают, когда
уже



готовы



несущие



конструкции.

Теплоизоляционные   материалы,   наиболее   часто
используемые   в   деревянных   домах,
чувствительны   к   влажности,   поэтому
изолируемые   конструкции   должны   быть
защищены от дождя.
Минимальные   значения   теплоизолирующей
способности   конструкций   определены   в
строительных нормах и правилах. В строительном
проекте   определяются   теплоизоляционные
материалы   и   их   толщины,   а   также   с   помощью

расчётов   показывается,   что   конструкции
удовлетворяют соответствующим нормам.
Теплопроводные характеристики изоляционных
материалов   различны,   и   поэтому   нужная
толщина изоляции также разная в зависимости
от   материала.   Требования   строительных   норм
предъявляются   не   к   изоляции,   а   ко   всей
конструкции.



Следовательно,

теплоизоляционная   способность   какой-либо
части   конструкции   влияет   на   общую
потребность в теплоизоляции.
Теплоизоляционная   способность   конструкции,
кроме   теплоизоляции,   зависит   также   от
воздушной изоляции и ветрозащиты.
Эффективная   конструкция   оболочки   здания
проектируется таким образом, что ни при каких
условиях   среды   внутри   и   вне   оболочки
образующаяся  влажность  не  должна  влиять  на
технологичность конструкции. Этот принцип на
практике  означает,  что влага,  которая  тем или
иным   способом   попадает   в   здание,   должна
также   иметь   возможность   максимально
беспрепятственно   выходить   оттуда.   Из-за
разницы температур воздуха внутри и снаружи
внутри   помещения   относительная   влажность
чаще   всего   оказывается   больше,   чем   снаружи.
Эта   влажность   стремится   проникнуть   из
помещения   наружу   сквозь   оболочку.   Поэтому
конструкция  должна прежде всего защищаться
от   влажности,   идущей   изнутри   здания.   Это
достаточно хорошо обеспечивает плотный слой
материала,   максимально   приближенный   к
внутренней поверхности, который должен быть,
по крайней мере, воздухонепроницаемым, чаще
всего   он   делается   также   паронепроницаемым.
Для того, чтобы влажность могла выходить из
здания,   находящиеся   с   наружной   стороны
воздушной   изоляции   слои   должны   иметь   не
слишком   герметичную   тепловую,   ветровую
изоляцию и поверхностную обшивку. Основным
практическим   правилом   можно   считать,   что
внутренняя
воздушная
изоляция   должна
быть   в   пять   раз
герметичнее,   чем
поверхностный
наружный   слой
(или слой ветровой
защиты).


С внутренней стороны теплоизоляции воздушная
изоляция препятствует попаданию влаги тёплого
внутреннего   воздуха   в   теплоизоляцию.
Попадание   влаги   в   теплоизоляцию   быстро
ухудшает   её   изоляционные   характеристики.
Одновременно   с   этим   влага   может   повредить
структуру изоляции.
С наружной стороны теплоизоляции ветрозащита
препятствует   циркуляции   воздуха   в
теплоизоляции.   Изоляционная   способность
теплоизоляции   основана   на   находящемся   в   ней
большом   количестве   стационарного   воздуха.
Если,   например,   под   давлением,   вызванным
сильным   ветром,   воздух   будет   свободно
циркулировать   в   теплоизоляции,   то   имеющийся
там   воздух   будет   вытесняться,   и
теплоизолирующая   способность   упадёт.   Тем   не
менее, ветрозащита должна пропускать через себя
и давать возможность испариться водяному пару,
который, возможно, попадёт в теплоизоляцию.
Теплоизоляционный   материал   всегда   следует
выбирать по месту его применения. Неправильно
выбранный материал может привести к тому, вся
структура теплоизоляции  будет нарушена, что в
своё   время   может   вызвать,   например,   гниение
деревянных конструкций.


Материалы

Наиболее   часто   в   строительстве   малоэтажных
деревянных   домов   используются   следующие
теплоизоляционные материалы:

-

минеральная вата;

-

древесно-волокнистая изоляция;

-

полиэстер;

-

полиуретан;

-

керамзит;

из   которых   в   малоэтажном   строительстве
используются,   в   основном,   изделия   из
минеральной   ваты   и   в   некотором   объёме   -
древесно-волокнистая изоляция.
В   качестве   пароизоляции   чаще   всего
используются   специально   для   этой   цели
разработанные   строительные   пластики   и   скотч
для   заклейки   швов.   Наилучший   результат
достигается   при   использовании   в   швах
вентиляционного скотча.
В   некоторых   случаях   вместо   пароизоляции   в
конструкциях   стен   (например,   в   некоторых
бревенчатых   домах)   используется   битумная
бумага.   При   этом   не   стремятся   к   полной
герметизации   пароизоляции,   а   целью   является

предотвращение   прямого   прохода   воздуха   в
здание.

В  качестве  ветрозащиты  обычно  используются
изготовляемые   для   этой   цели   плиты.
Ветрозащитные   плиты   изготовляются   в   том
числе   в   виде   пористых   волокнистых   плит,
которые   могут   быть   обработаны   битумом,   и
гипсокартонных   плит.   Вышеперечисленные
плиты   служат   также   обшивкой   каркаса.
Используются   также   плиты   из   минеральной
ваты,   при   этом   плита   частично   выполняет
функцию   слоя   теплоизоляции   и   одновременно
удовлетворяет требованиям ветрозащиты.

Минеральная вата

Минеральная   вата   производится   двух   типов   -
стекловата   и   минеральная   вата,   которые
отличаются   друг   от   друга   технологией
изготовления и сырьём. По теплоизоляционным
характеристикам они соответствуют друг другу.
Плиты   минеральной   ваты,   устанавливаемые   в
каркасные   конструкции,   отмеряются   таким
образом, чтобы они точно вставали в заданные
модульные промежутки каркасной конструкции.
При   заказе   изоляции   важно   сообщить   тип
обрешётки   или   пролёт   места   установки
теплоизоляции   (например,   межстропильные
пролёты).

Для   деревянных   конструкций   малоэтажного
дома   годятся   в   т.ч.   следующие   изделия   из
минеральной ваты:

-

плиты из минеральной ваты;

-

ковры   из   минеральной   ваты   (вата,

упаковываемая в виде рулонов);
-

плиты ветрозащиты;

-

каркасные



плиты

(ветрозащита+теплоизоляция);
-

плиты   пожарной   изоляции   (например,

между   вентиляционным   каналом   и
деревянной конструкцией);

-

уплотняющие   ленты   (между   цоколем   и

нижней стяжкой);
-

изоляционные   полосы   (между   косяком   и

каркасом) и -

минерально-сыпучие

материалы   (в   кровельные   и   нижние
перекрытия).
Кроме   этого,   изоляцию   на   основе
минеральной   ваты   в   малоэтажных   зданиях
можно использовать:
-

под   бетонными   плитами,   укладываемыми

на грунт;
-

в качестве изоляции от мерзлоты;

-

для аккумуляции тепла;

-

в   изоляции   сантехнических   элементов   и

труб.


Древесно-волокнистая изоляция

Древесно-волокнистая   изоляция   изготавливается
из   обработанной   макулатуры   (на   80%)   и   из
неиспаряющихся   огнеупорных   химических
веществ.   В   деревянных   конструкциях
малоэтажных   домов   древесноволокнистая
изоляция   может   использоваться   для   изоляции
стен, а также для верхних, нижних и межэтажных
перекрытий. При монтаже древесно-волокнистой
изоляции   используются   специальное   оснащение,
и   работу   по   теплоизоляции   проводит,   как
правило, подрядчик-специалист.

Древесно-волокнистую   изоляцию   можно
укладывать   в   стеновые   конструкции   двумя
разными способами:
-

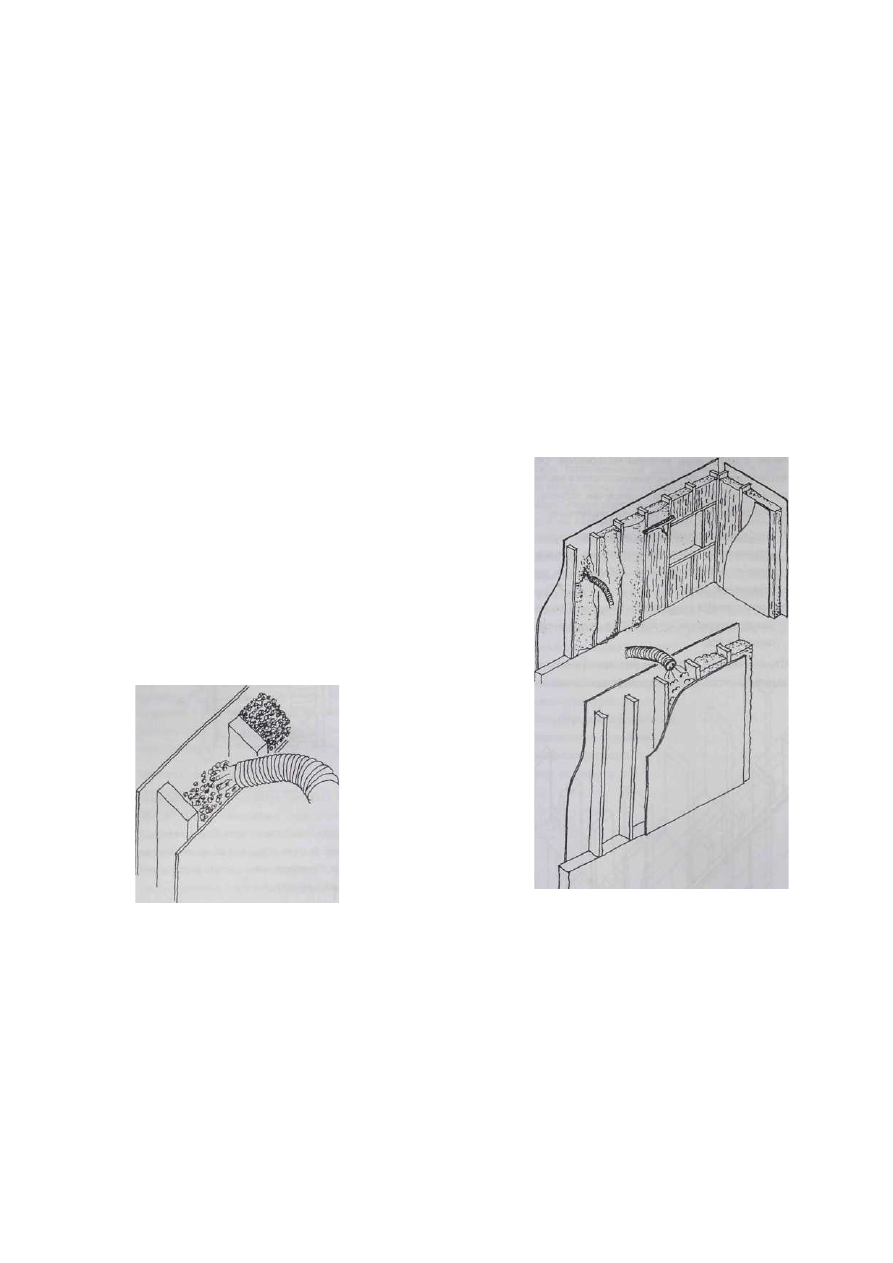

древесно-волокнистый



изоляционный

материал   вдувается   в   виде   мокрой   массы   в
пространство,



образованное



каркасной

конструкцией   и   плитой   ветрозащиты.   Масса
укладывается   вдоль   каркасных   стоек,   и
поверхность заравнивается. Изоляции дают время
подсохнуть.
-

древесно-волокнистый



изоляционный

материал   в   сухом   виде   закладывается   сверху
через   трубу   в   проём,   образованный   каркасной

конструкцией,   плитой   ветрозащиты   и
материалом   внутренней   обшивки   (в   процессе
заполнения труба поднимается снизу вверх).

При   изоляции   труб   пароизоляцию   обычно   не
используют.   Древесно-волокнистая   изоляция
верхнего   перекрытия   вдувается   поверх
строительной  бумаги, основой которой  служит
редкая   обрешётка.   На   верхнее   перекрытие
изоляция укладывается в незакреплённом виде,
при этом она представляет собой сухую смесь.
Вдувание   производится   за   один   этап   до
достижения   необходимой   толщины   слоя.
Полости, образованные наклонными потолками
верхних перекрытий, или пустоты, появившиеся
при реализации других нестандартных решений
также можно изолировать путём вдувания в них
древесно-волокнистой изоляции.

Теплоизоляция   на   основе   пластмассы   и
керамзита

Применение   теплоизоляции   на   основе
пластмассы,   полиэстера   и   полиуретана   в
деревянных   домах   довольно   Редко.   В
малоэтажных   домах   эти   материалы
используются   в   основном   в   нижней   изоляции
бетонных конструкций на грунте, для защиты от
мерзлоты   и   в   конструкциях,   прилегающих   к
фундаментам.
Тем   не   менее,   для   герметизации   стыков
деревянных   конструкций   (например,   стык

между   рамой   и   каркасом)   весьма   широко
используется пенополиуретан.

Использование   керамзита   при   строительстве
небольших   домов   ограничивается   изоляцией
нижнего   перекрытия   и   защитой   от   мерзлоты.
Нагрузку,   оказываемую   подсыпкой   на
слабонесущее   основание   нижнего   фундамента,
можно уменьшить, заменив гравийную подсыпку
либо целиком, либо частично керамзитом.

Ветрозащита

В качестве ветрозащиты используются в т.ч.:

-

пористые   обработанные   волокнистые

плиты;
-

гипсокартонные плиты;

-

картон и бумага, обработанные битумом.

Воздушная и паровая изоляция

В   качестве   воздушной   и   паровой   изоляции
используются в т.ч.:
-

строительная   бумага   специальной

структуры;
-

строительные плёнки;

-

бумага с пластиковым покрытием;

-

бумага с алюминиевым покрытием;

-

ламинированные   пористые   волокнистые

плиты.

Рабочий инструмент

для теплоизоляционных работ
Для установки плит и рулонов минеральной ваты,
как   правило,   достаточно   следующих
инструментов:

-

нож для резки минеральной ваты;

-

линейка (например, оструганная доска);

-

респиратор   (как   минимум   респиратор   от

пыли);
-

защитные перчатки;

-

специальная   соответствующая   рабочая

одежда.
Для установки паровой изоляции необходимы
следующие элементы:
-

обычный ручной инструмент;

-

ножницы или ковровый резак;

-

скрепки.

9.1 Теплоизоляция наружной
стены

Установка теплоизоляции снаружи

Изоляционные   работы   в   нашем   образцовом
доме



начинаются



с



изготовления

горизонтальной   изоляции,   которая   идёт   между
наружными надставками.
Надставки   имеют   габариты   50x50,   поэтому
выбирается плита изоляции толщиной 50 мм.

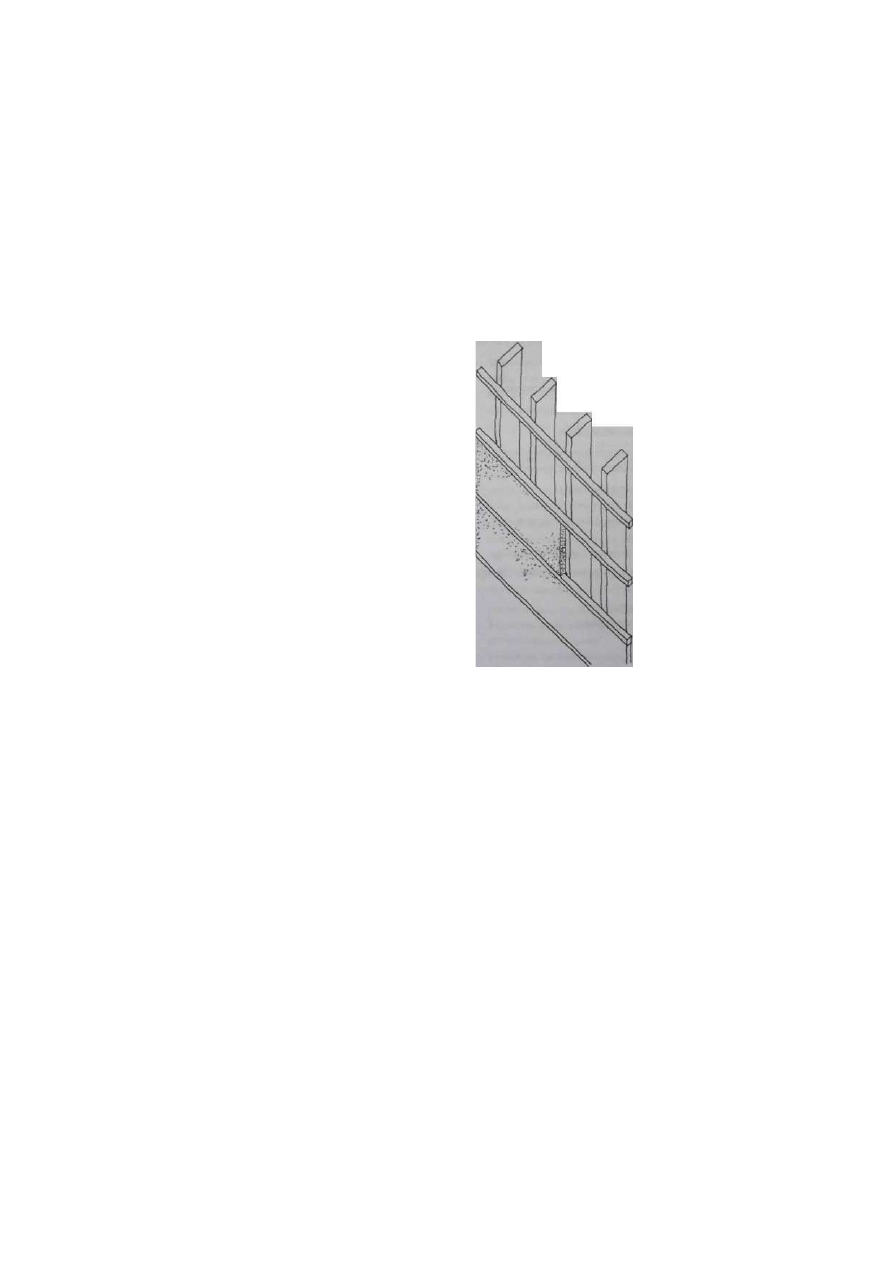

1.   Плиты   теплоизоляции   аккуратно

устанавливаются   между   наружными
наставками таким образом, чтобы они

заполнили   всё   пространство   между
планками   и   по   всей   своей

поверхности остались на уровне

надставок.
2   Также   используются
неполные куски плиты, при
их   нарезании   применяется
нож для минеральной ваты
и линейка.
3.

Куски



плит

нарезаются   на   15-20   мм
больше,   чем   место,   куда
они будут устанавливаться.
Это   делается   для   того,
чтобы   они   как   следует

расклинили установочное пространство.
4.

Осуществляется   изоляция   наружных

углов   таким   образом,   чтобы   плиты   заполнили
всё пространство между надставками.  Не надо
пытаться   теплоизолировать   угол   сплошной
плитой минеральной ваты.

Установка плит ветрозащиты

На   следующем   этапе   изоляционных   работ,
используя   те   же   самые   строительные   леса,
укрепляют плиты ветрозащиты. В строительном
проекте   указано,   что   в   качестве   ветрозащиты
используются  пористые  волокнистые  плиты. В
данном   случае   ветрозащитные   плиты
устанавливаются в горизонтальном направлении
с   небольшим   отходом   материалов.   Обычно
ветрозащитные   плиты   устанавливаются   в
вертикальном   положении,   особенно   в   том
случае, если под ними находится вертикальная
опорная конструкция.
1.

Необходимые   отпилы   и   подгонка

делаются до начала установки. Для отпиливания
можно   использовать   ручную   пилу   с   частыми
зубьями или ручную циркульную пилу.
