Деревянный дом каркасные работы - часть 6

10.   В   конце   в   соответствии   с   инструкцией
изготовителя   кровли   устанавливается   жестяная
полоса на конёк крыши.

Другие варианты обрешётки

Если   в   качестве   кровельного   покрытия
используется   черепица,   жесть,   профилированная
в



продольном



направлении,



или

цементноволокнистая   плита,   то   при   креплении
досок   обрешётки   шаг   между   ними   делается
обычное   достаточной   точностью   от   первой
прибиваемой   доски   путём   использования
эталонной рейки. Тем не менее, в случае длинных
скатов даже в этих случаях длину от карниза и
установку на линии нужно проверять достаточно
много раз.

При использовании битумного покрытия размеры
стоит   уточнить,   как   мы   делали   это   в   нашем
примере.   В   этом   случае   предусматривается
сплошное   покрытие   под   кровельную   основу,
которая   чаще   всего   делается   из   грубо
ошпунтованных   досок.   При   установке   грубо
ошпунтованных   досок   особое   внимание   следует
уделять соотношению плотности сбивания досок
и их влажности.

Сухие доски нельзя сбивать слишком плотно, в
противном   случае   они   могут   расклиниться   и
выгнуться при увеличении влажности, а влажные
доски   нужно   сбивать   плотно,   иначе   при
высыхании они могут выскочить из шпунтов.

При установке досок обрешётки  в значительной
степени   руководствуются   используемым

будущим   кровельным   покрытием   и   рисунком
фермы в нижней части.

В   строительных   проектах   обычно   не
предоставляется   технического   решения   по
укладке   обрешётки,   поэтому   до   того,   как
приступить   к   креплению   обрешётки,
исполнитель   работ   должен   потребовать   от
застройщика инструкцию поставщика кровли по
установке   кровельного   материала,   из   которой
берутся габариты досок обрешётки, монтажные
промежутки   и   прочие   детали.   У   продавца
кровельных материалов имеются инструкции по
установке   для   каждого   типа   кровли.   У
застройщика   эти   инструкции   должны   иметься
заранее   до   заказа   пиломатериалов   под
обрешётку.

При   креплении   досок   обрешётки   имеется
опасность их падения, поэтому в работе следует
быть   особенно   внимательным   и   осторожным,
обращая   особое   внимание   на   технику
безопасности.

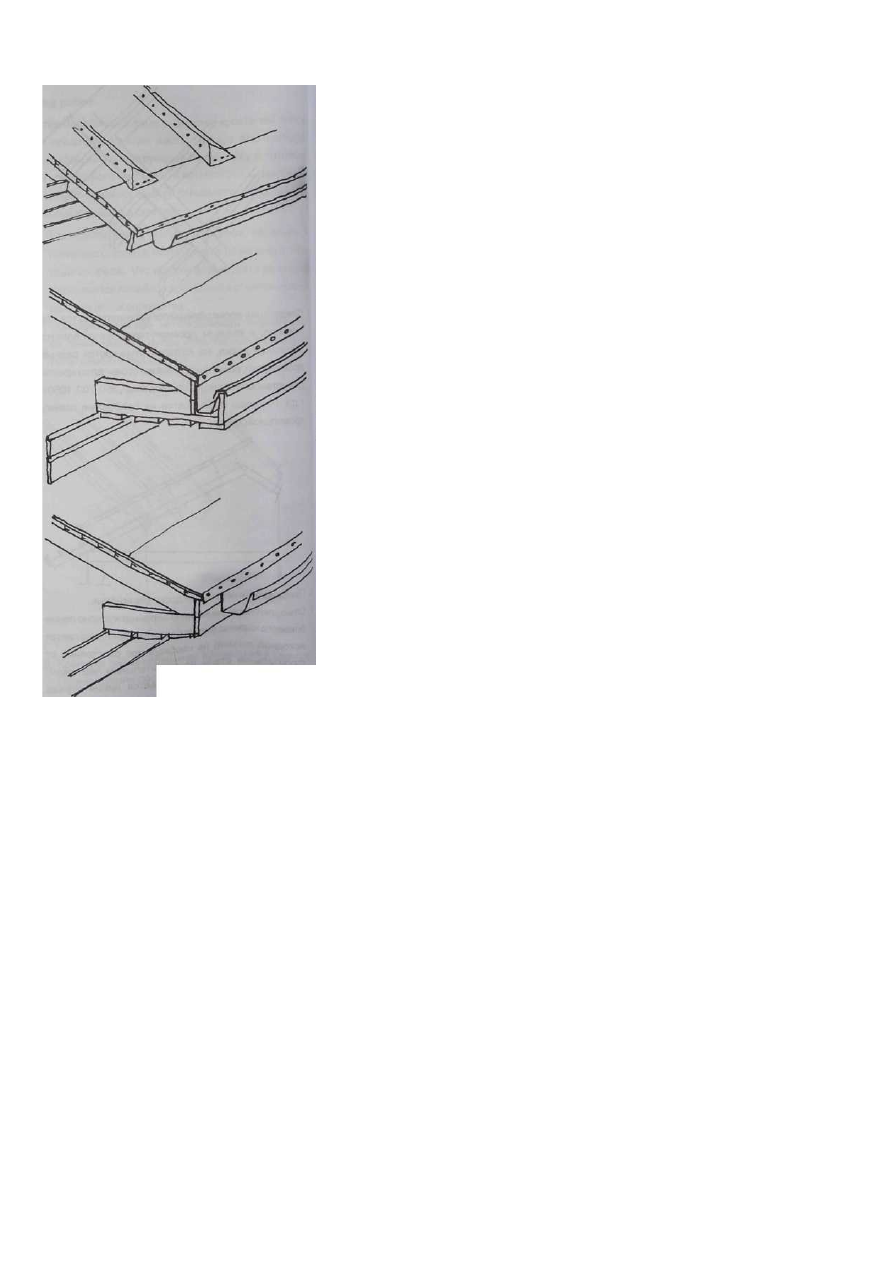

Боковые карнизы здания

Боковые   карнизы   можно   построить   в
окончательном   варианте   либо   до,   либо   после
установки   кровельного   покрытия.   В   примере
нашего   дома   карнизы   строятся   после   монтажа
кровли.   На   нижеприведённом   рисунке
представлено   наиболее   часто   применяемое
решение устройства карниза.

6. Устройство подвального
перекрытия

6.0 Общие сведения о работах по
устройству подвального
перекрытия

Несмотря   на   то,   что   подвальные   перекрытия
малоэтажных домов часто делаются по грунту из
бетона, тем не менее, использование фундаментов
на   сваях   и   реальность   радоновой   опасности
делают



использование



проветриваемых

конструкций   нижних   перекрытий   весьма
предпочтительным.
Подвальные  перекрытия   из   древесины  делаются
либо   несущими   и   проветриваемыми,   либо
строятся в виде обрешёточной структуры поверх
бетонной плиты, находящейся на уровне грунта.
Строительство   деревянного   подвального
перекрытия   предусматривает,   что   по   крайней
мере   нижние   опорные   конструкции   уже
выполнены   (обычно   это   фундаментная   стена   с
нижней   обвязкой,   а   также   несущие   колонны   и
ленты фундаментной стены внутри здания).
При   строительстве   подпола   всегда   следует
проверять,   достаточно   ли   будут   эти   помещения
проветриваться. Если в строительном проекте не
даётся   указаний   по   организации   проветривания,
то   у   проектировщика   обязательно   нужно
выяснить размещение вентиляционных отверстий
и их размеры.

Материалы

Конструкция подвального перекрытия является
несущей,   поэтому   речь   может   идти   об
использовании следующих материалов:
-

пиломатериалы,   имеющие   категорию

прочности;
-

клееные балки;

-

клеефанерные балки;

-

фанеро-   или   волоконноплиточные

полостные балки.
В   качестве   заполняемой   основы   можно
использовать   доски,   влагоупорные   плиты   или
минеральную вагу укреплённую досками.
Обычно   используются   гвоздевые   соединения.
Гвозди   должны   быть   оцинкованными.   В
сочленениях   также   могут   использоваться
различные   металлические   балочные   башмаки,
крепёжные   шпильки   и   т.д.   -   их   расход
указывается в строительном проекте.

Рабочие инструменты

Кроме   обычных   строительных   инструментов,
для   строительства   деревянного   каркаса
подвального перекрытия обычно требуется:
-

  ниверный аппарат или трубка; - ручная

циркульная пила;
-

 мото- или цепная пила;

-

 вага, лом и молот.

6.1 Строительство деревянного
подвального перекрытия

Общая часть

Фундаментная   стена   вместе   с   нижней
обвязкой уже готовы, каркасные работы

выполнены   и   кровля   установлена,
поэтому   можно   работать   в   сухих
условиях.   Стены   из   бетонных
брусчатых   блоков   и   колонны
внутри   здания,   выполняющие
функцию   несущих   конструкций
подвального перекрытия, со своими
креплениями также уже готовы.

Порядок работ

1.   Уровень

  высоты   и

горизонтальность нижней обвязки наружных

стен   уже   проконтролированы   на   этапе
каркасных работ, но эти параметры можно ещё
раз уточнить с помощью нивера.

Проверяется уровень высоты стены из бетонных
блоков и колонн, с помощью цементного раствора
проводятся возможные корректировки до нужной
высоты. Это делается потому, что подрубка балок
неизбежно   приведёт   к   ослаблению   их   несущей
способности.   Не   следует   также   делать   никаких
подгонок   с   помощью   клиньев   под   нижней
обвязкой   и   балками,   так   как   подгонка   этих
элементов   после   того,   как   здание   готово,
чрезвычайно затруднено.
2. Во внутреннюю часть цоколя устанавливается
гидроизоляция   для   защиты   будущих   нижних
обвязок опорных стен, балок и колонн.

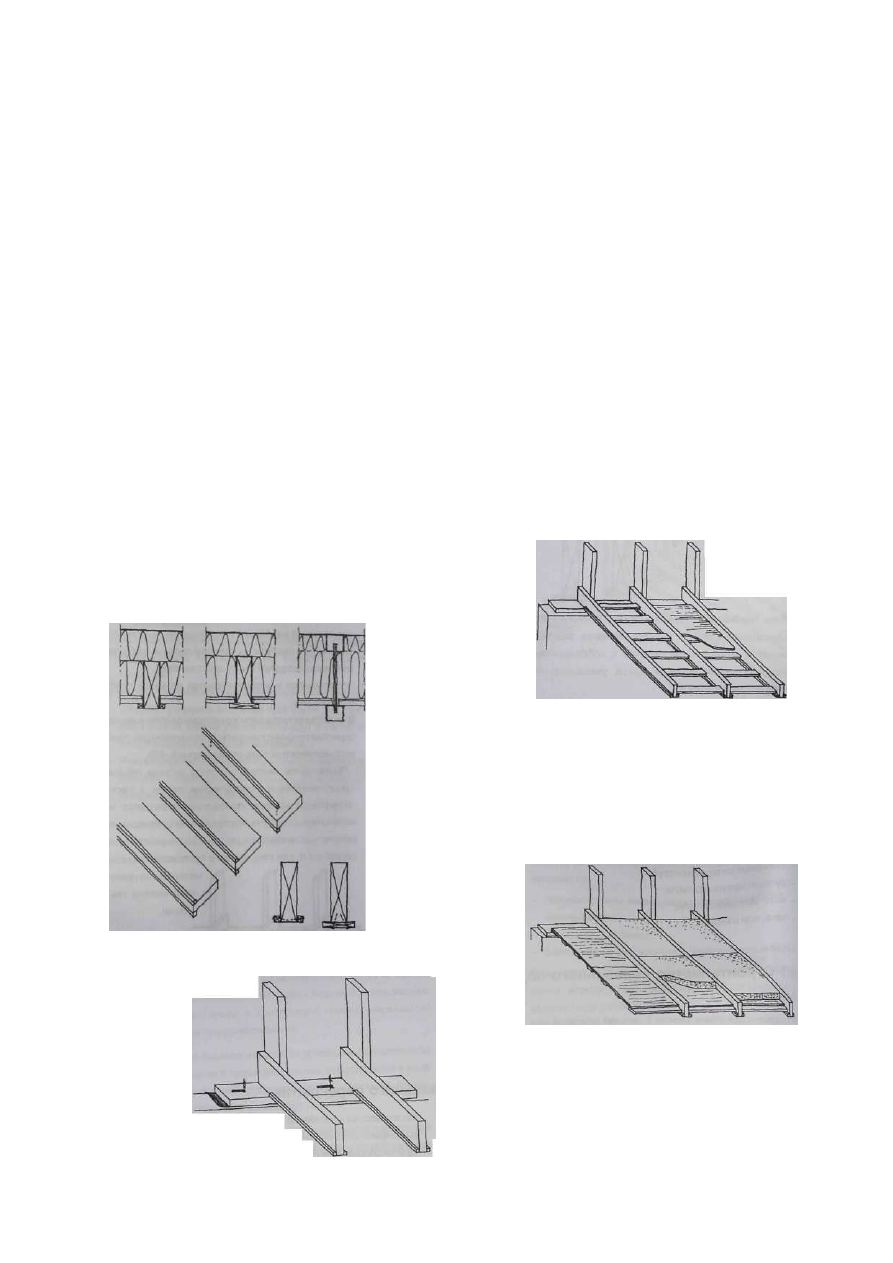

3.   На   закладные   шипы   устанавливаются   брусья
нижней обвязки и балки - это делается таким же
образом,   как   устанавливалась   нижняя   обвязка
каркаса.
4.   Несущие   перекладины   для   чернового   пола
приколачиваются   к   балкам.   В   данном   случае
перекладины крепятся к боковым сторонам балок
на   гвоздях.   Другой   способ   -   крепление   досок   к
основанию   балки.   При   этом   гвозди   стоит
прибивать в продольном направлении балки под
углом   для   того,   чтобы   сохранилась
удерживающая   способность   гвоздей   между
балками и закладным шипом.

Балка прибивается к доскам нижней обвязки и по
возможности   к   стойке   каркаса   гвоздями,
задаваемыми



в

строительном
проекте



с

соблюдением
указанного
количества,



в

место,   указанное
на строительных чертежах.

6.

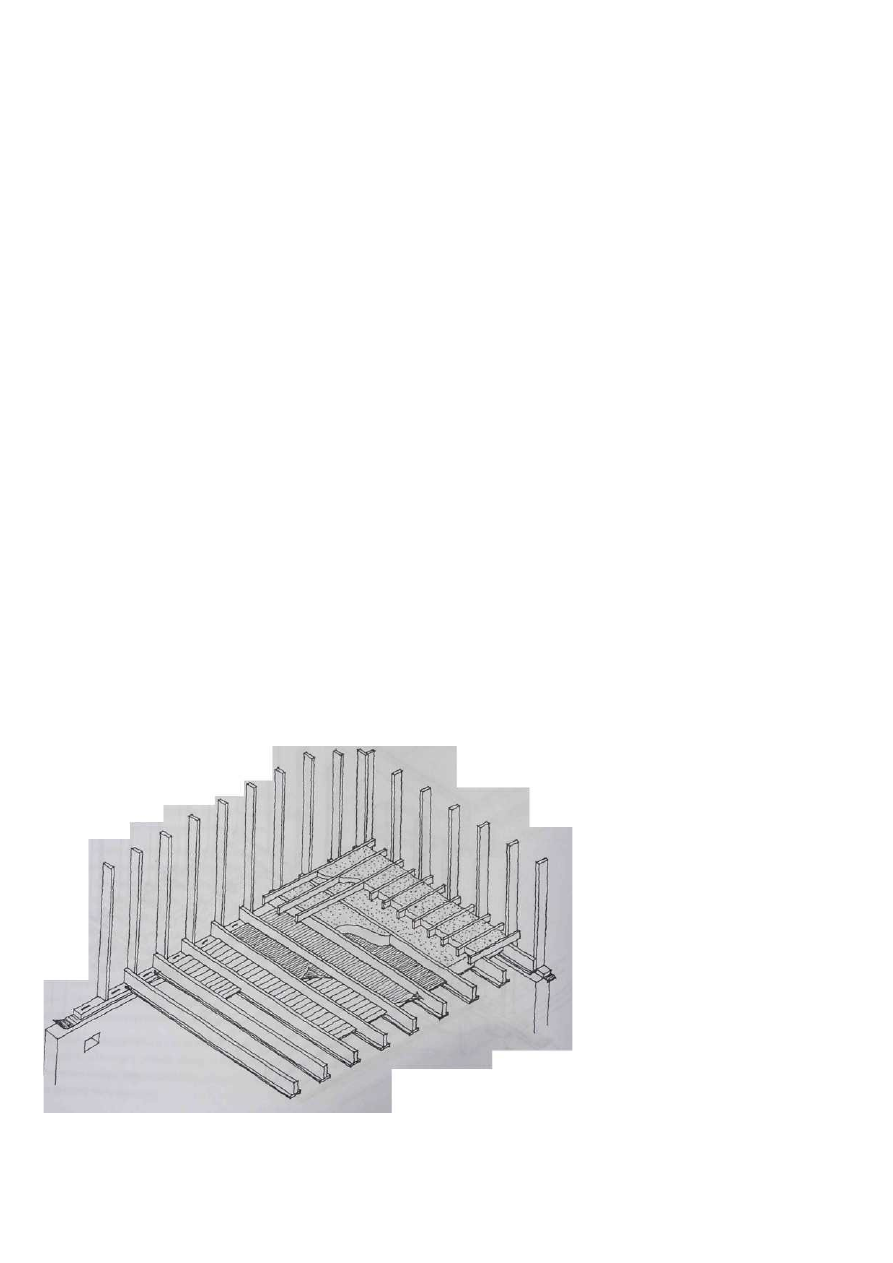

Готовится   следующая   балка,   она

крепится   на   заданном   расстоянии   от
предыдущей.
7.

Крепление   балок   продолжается   до   тех

пор,   пока   весь   участок   деревянной   основы   не
будет уложен балкам к перекрытия.
8.

Устанавливаются   не   сущие   доски

чернового   пола.   В   качестве   несущей   доски
можно   использовать   в   т.ч.   очищенные   доски
бетонной   опалубки,   но   с   досок,   на   которых
осталась кора, её необходимо состругать. Доски
устанавливаются   с   такой   плотностью,   чтобы
материал,   укладываемый   в   качестве
ветрозащиты,   получил   достаточно   плотную
основу. Несущие доски не требуется прибивать
гвоздями к несущим планкам.
9.

Отпиливается и устанавливается по месту

плита ветрозащиты.
В   качестве   ветрозащитного   материала
используются   пористые   волокнистые   плиты,
поэтому   несущие   доски   устанавливаются   с
шагом примерно к. 400.

10.

Проверяется,   выполнены   ли   в   полном

объёме сантехнические и электрические вводы,
а   также   проверяется   их   местоположение,
проводится   их   изоляция   по   всему   участку
подвального   перекрытия,   включая   как
теплоизоляцию, так и изоляцию стальной сеткой
и   т.п.   для   того,   чтобы   в   теплоизоляционный
материал не проникали мелкие грызуны.

11.   Устанавливается   промежуточный   слой
изоляции   между   балками.   Более   подробные
указания по установке изоляции представлены в
главе 12 "Теплоизоляционные работы".

12. Поверх балок выполняется обрешётка.
Верхняя   поверхность   обрешётки   должна   быть
строго   горизонтальной,   так   как   чаще   всего   она
служит   основой   для   обшивки   пола.   Устранение
дефектов   на   более   поздних   этапах   сильно
затруднено.   Планки,   находящиеся   слишком
низко,   приподнимают   до   уровня   балок   либо   с
помощью металлических уголков, либо клиньями.
Если   планки   расположены   слишком   высоко,   то
они занижаются, например, остругиванием.

13.        Зазор между обрешёткой изолируется.
14.   Если   в   строительном   проекте
предусматривается



пароизоляция,



то

пароизоляционная   плёнка   укладывается   по   всей
площади подвального перекрытия таким образом,
чтобы   расстояние   между   швами   было   не   менее
150   мм,   при   этом   швы   и   места   стыков   с
проходками



заделываются



скотчем.

Пароизоляционная   плёнка   поднимается   на
боковые стены примерно на 300 мм и крепится к
стойкам каркаса скобками. Края пленки с запасом
заводятся также на сторону плиты по грунту для
того,   чтобы   потом   произвести   стыковку   с   той
частью   плёнки,   которая   проходит   под   бетонной
плитой.



При   устройстве   деревянного   подвального
перекрытия   необходимо   помнить   несколько
основных моментов:

-

Подвальное перекрытие является несущей

строительной   конструкцией,   поэтому   при
строительстве   перекрытия   нужно   быть
особенно   внимательным   и   чётко   соблюдать
строительный план.

-

Если   имеется   желание   отойти   от

строительного   проекта,   то   эти   отклонения
обязательно обсудить с проектировщиком.
-

В   качестве   материалов   несущей

конструкции



следует



использовать

пиломатериалы только высокого качества.
-

Работы   по   теплоизоляции   подвального

перекрытия   следует   проводить   особенно
тщательно,   так   как   в   уже   готовом   здании
утечки тепла идут в основном именно через
подвальное перекрытие.
-

Нужно   помнить,   что   деревянную

конструкцию   всегда   следует   тщательно
изолировать   от   влажности   сыпучих
материалов фундамента.

Другие конструкции нижнего
перекрытия

Другие   типы   конструкций   подвального
перекрыия малоэтажного дома:

-   плита   по   уровню   грунта,   укреплённая
боковыми балками;
- плита по уровню грунта и цокольная стена;
-   цокольная   стена   и   несущая   бетонная   или
легко-бетонная плита.

(Более   подробно   см.   книгу   этой   же   серии
"Фундаменты малоэтажного дома").

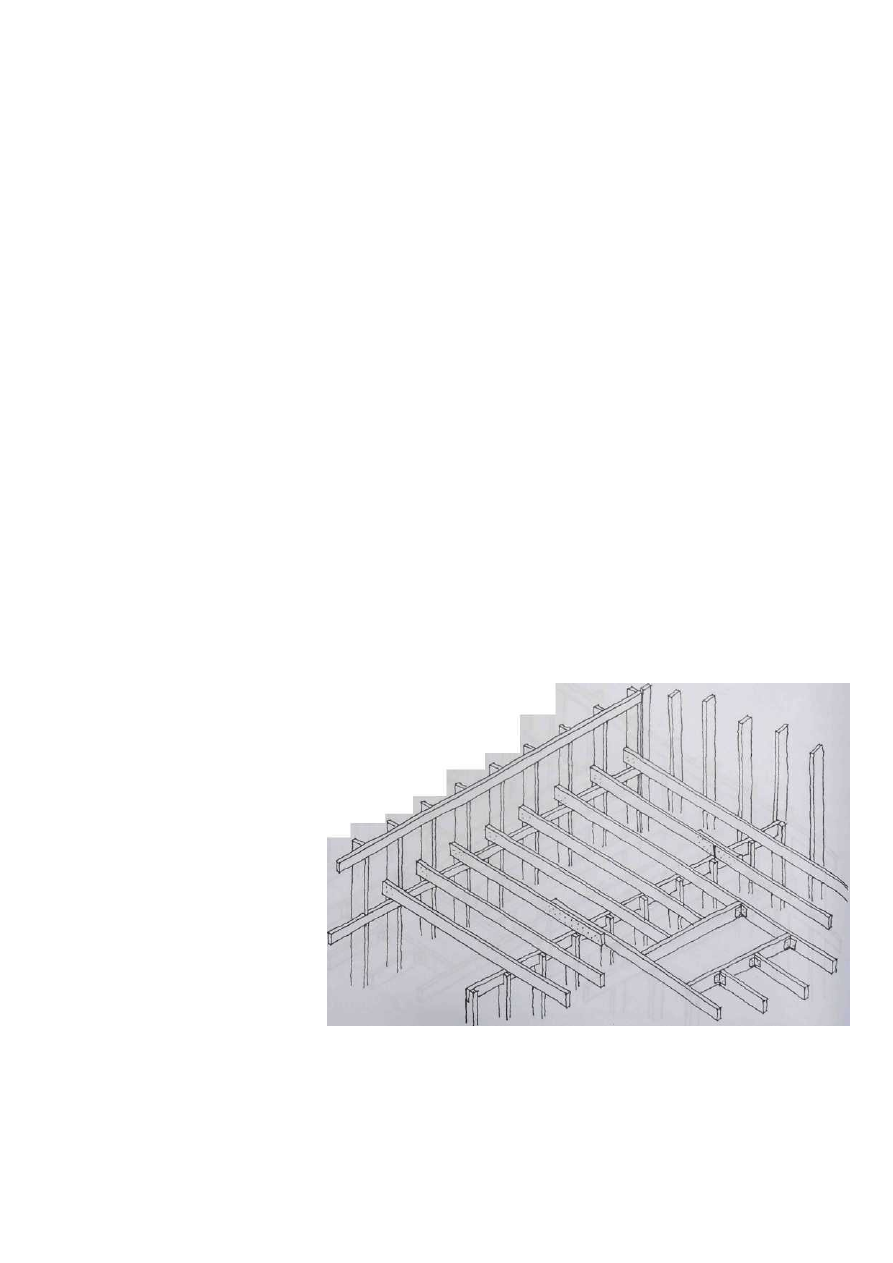

7. Строительство потолочного
перекрытия

7.0 Общая часть

Деревянное потолочное перекрытие опирается на
каркас стен. Если стена выполняется из бруса, то
по крайней мере каркас стены должен быть готов
до   того,   как   можно   приступить   к   устройству
потолочного перекрытия.  Несущие конструкции,
состоящие из других материалов, также должны
быть   готовы   как   минимум   до   нижнего   уровня
потолочного перекрытия.

Материалы

Потолочные   перекрытия   являются   несущими
конструкциями,   их   материалы,   соединения   и
расположение   конструктивных   элементов   точно
определяются в строительном проекте.
Для   балочных   конструкций   используются
пиломатериалы  или  специальные  изделия,  такие
как   клееная   древесина,   клеефанерные   элементы
или   композиционные   структуры,   вт.ч.   сборные
полостные-сплошные несущие конструкции. Для
межбалочных конструкций  используются  брусья
и доски.
Для   соединений   можно   использовать
специальный   крепёж,   например,   балочные
башмаки.

Рабочий инструмент

Кроме   обычного   ручного   инструмента,
используется   мотопила   или   ручная   циркульная
пила.   Для   измерений   понадобится   ниверная
трубка или ниверный прибор.


7.1 Устройство
потолочного
перекрытия

Общая часть

К   строительству   деревянного
межэтажного   перекрытия   можно
приступить  после того, как выполнены  несущие
конструкции   стен.   Если   речь   идёт   о   доме   с
брусчатым   каркасом,   то,   как   правило,   сначала
делаются   стены   и   весь   строительный   комплекс,
образующий   потолок   и   крышу,   и   только   после
этого строится потолочное перекрытие.

Принципы   устройства   балочной   конструкции
потолочного   перекрытия   в   значительной
степени   совпадают   с   принципами   подвального
перекрытия.   Так   как   потолочное   перекрытие
является частью единой несущей конструкции,
то   соответствующие   технические   решения
подробно   изложены   в   строительном   проекте.
Обычно   в   проекте   стараются   согласовать
требования   прочностных   расчётов   с   ходом
реального строительства. Таким образом, высота
балок   и   средние   расстояния   выбираются   так,
чтобы   из   конструкции   сформировалась   единая
основа, пригодная для следующих строительных
этапов - работ по установке изоляции, обшивки
и т.д.

Балки   потолочного   перекрытия   опираются   на
каркас   наружных   стен   и   возможные   несущие
перегородки   между   ними.   Из   пиломатериалов
редко   можно   выполнить   сплошные   единые
балки   размером   от   одной   наружной   стены   до
другой,   но   если   в   промежутке   оказывается
несущая   перегородка,   то   линию   балки   можно
продолжить   по   перегородке   без   стыка   на   ней.
Если несущих стен нет, то достаточная несущая
способность   достигается   использованием
клееной и клеефанерной древесины.

Порядок
работ

1.К

вертикальным   брусам   стеновой   конструкции
крепится   несущая   балка,   при   этом   тщательно
контролируется её горизонтальность. Крепление
можно осуществить либо гвоздями, вбиваемыми
глубоко в брус, либо врезанием несущей балки в
вертикальный   уровень   бруса   если,   например,

имеется   в  виду,  что   обшивка   внутренней   стены
будет   крепиться   напрямую   к   вертикальным
стойкам.
2.

Балки



потолочного



перекрытия

устанавливаются поверх несущей балки с шагом,
указанным   в   строительном   проекте.     Если
расстояния   между   стойками   стены   и   балками
потолочного   перекрытия   одинаковые   (к   чему
обычно и стремятся), в этом случае балки можно
крепить   прямо   к   боковой   части   вертикальных
стоек.
3.

В   качестве   верхней   обвязки   несущей

перегородки устанавливается брус, определяемый
по строительному проекту. Балки кладут поверх
верхней   обвязки   и,   если   балки   выполнены   из
пиломатериала   и   если     в     этом     есть
необходимость,    то   они  наращиваются  в месте
пересечения перегородки.
4.   Балка-продолжение   делается   либо   таким
образом, чтобы на опоре балки лежали внахлёст
параллельно   друг   другу   или   так,   чтобы   они
встали впритык друг к Другу концами, и в этом
случае они крепятся с помощью соединительной
планки. Крепкое гвоздевое соединение улучшает
функциональность балок и уменьшает прогибы.
5.   Строятся   переходные   балки,   нужные   для
организации проёмов.
Проходящие   сквозь   конструкцию   потолочного
перекрытия   дымоходные   и   лестничные
конструкции обычно разрывают сплошные линии
балок. Нагрузку оборванных балок переносят на
соседние   сплошные   балки   с   помощью
промежуточных балок. Если нагрузка велика или
речь   идёт   о   значительном   проёме,   то   соседние
балки укрепляются второй параллельной балкой.
Балки   прочно   прибиваются   друг   к   другу
гвоздями.
В   зависимости   от   ситуации   с   нагрузкой,
промежуточная   балка   может   быть   реализована
различными   способами.   Конкретное   решение
всегда присутствует в строительном проекте.
Промежуточную   балку   можно   расположить   на
одном уровне с балочной структурой и крепить к
балкам с помощью скоб и металлических заушин.
Крепление можно также осуществить с помощью
балочного башмака.

Промежуточную   балку   можно   разместить   с
нижней   стороны   основных   балок,   если   это   не
принесёт   ущерба   пространству   под   балками.
Концы   отпиленных   балок   прибивают   поверх
промежуточной   балки   и   крепят   забиваемыми
наклонно   гвоздями.   Промежуточная   балка
подвешивается   на   металлических   подвесах   к
целым балкам.

Если  промежуточную балку разместить  сверху
балочной   конструкции,   то   она   располагается
поверх   соседних   несущих   балок   и   крепится   к
ним   гвоздями,   вбиваемыми   наклонно.   Концы
отпиленных



балок



заводятся



под

промежуточную балку и подвешиваются за неё
металлическими или деревянными креплениями.
