Деревянный дом каркасные работы - часть 7

После изготовления балок структура потолочного
перекрытия   дополняется   конструкциями   с
нижней   и   верхней   стороны.   Если   помещение
сверху   неотапливаемое,   то   проводится
теплоизоляция   потолочного   перекрытия.   В
данном   случае   паровая   изоляция,   уложенная   на
стене,   заворачивается   под   изоляцию   балочной
конструкции.
Если   оба   помещения   под   и   над   потолочным
перекрытием



являются



отапливаемыми

используемыми помещениями, то теплоизоляция
не   обязательна.   Тем   не   менее,   чаще   всего   она
устанавливается   из-за   звукоизоляции.   Для
улучшения   звукоизоляции   полезно   использовать
более тяжёлый изоляционный  материал, так как
речь идёт о воздушной звукоизоляции.

8. Platform – еще один способ
строительства деревянного
каркаса

8.0 Общие сведения о технологии
Platform

Технология   Platform   -   первоначально
американский   метод   строительства   дома   с
деревянным каркасом. Наименование происходит
скорее   всего   от   того,   что   строительная   работа
разбивается на этапы, оптимальные сточки зрения
рабочей технологии. Исходная ситуация каждого
этапа   максимально   чёткая,   "уровень",   т.е.
платформа   -  то  с  чего  период   начинается,   и  он
заканчивается   на   таком   же   чётко   определённом
уровне, который, в свою очередь, служит началом
нового этапа.
Из   технологии   Platform   для   индивидуального
строительства можно брать отдельные детали, не
соблюдая   напрямую   всю   технологическую
цепочку  целиком,  сохраняя  при  этом отдельные
хорошие   идеи,   заложенные   в   этом   методе.
Определённая эффективность данной технологии
заключается   в   следующем:   этапы   работ
составлены   по   деталям   очень   подробно,   так
называемые   бесполезные   работы   снижены   до
минимума   (к   примеру,   обычное   врезание   в
соединениях не относится к Platform), все обмеры
пиломатериалов   точно   указываются   в
строительном   проекте   и   т.д.   Пиломатериалы
распиливаются по заданным размерам до начала
этапа   строительства.   Используется   максимум
пиломатериалов унифицированных габаритов.

В данной книге метод Platform представляется в
общих   чертах,   без   углубления   в   детали.   Если
имеется желание более подробно ознакомится с
данной   технологией,   то   следует   приобрести
отдельную   книгу,   целиком   посвященную
данному   методу   "Platform   -   справочник
малоэтажного   дома",   которая   выпущена   в
издательстве Wood Focus Oy.

8.1 Строительство подвального
перекрытия

Описание начинается с того, что фундамент уже
готов,   грунтозаполнение   выполнено   и   верхняя
поверхность   цоколя   разровнена.   Также   готовы
колонны под основные несущие балки, которые
будут   устанавливаться   с   внутренней   стороны
цокольной стены.
Этапы   монтажа   подвального   перекрытия
следующие:

-

крепление обвязки к фундаменту;

-

крепление   главной   несущей   балки

подвального перекрытия;
-

крепление несущих досок под заполняемое

пространство к балкам подвального перекрытия;
-

установка   балочной

  конструкции

подвального перекрытия;
-

установка балочной конструкции на месте

выступов;
-

установка   несущих   плит   заполняемого

пространства;
-

изоляция подвального перекрытия;

-

установка плит чернового пола;

В   конечном   итоге   должен   появится   "уровень",
Platform, в котором готово подвальное деревянное
перекрытие   и   с   верху   которого   можно   начать
поднимать   каркас   дома   либо   из   готовых
элементов,   либо   с   предварительной   подгонкой
(pre-cut).   либо   из   т.н.   длинных   изделий,   либо
двигаться далее чётко по технологии Platform.

Крепление обвязки к фундаменту

В   качестве   обвязки   используется   древесина   с
холодной пропиткой под давлением и габаритами
50x125.
Для монтажа обвязки в соответствии с наружной
поверхностью   каркаса   до   уровня   верхней
поверхности   обвязок   натягиваются   линейные
шнуры.   Для   линейных   шнуров   в  углах  цоколя
крепятся   вспомогательные   доски.   С   помощью
вспомогательных   досок   ещё   раз   проверяются
наружные и перекрёстные габариты каркаса.
Обвязка   изолируется   от   цоколя   цокольными
полосками   (из   толя   или   другого
соответствующего   материала).   В   местах   стыков
цокольные полоски устанавливаются внахлёст, не
в стык.

Доски   обвязки   отмеряются   и   отпиливаются   под
конечный   размер.   Конечное   положение   планки
обвязки   справа   таково,   что   её   наружная
поверхность находится на наружной поверхности
каркаса.

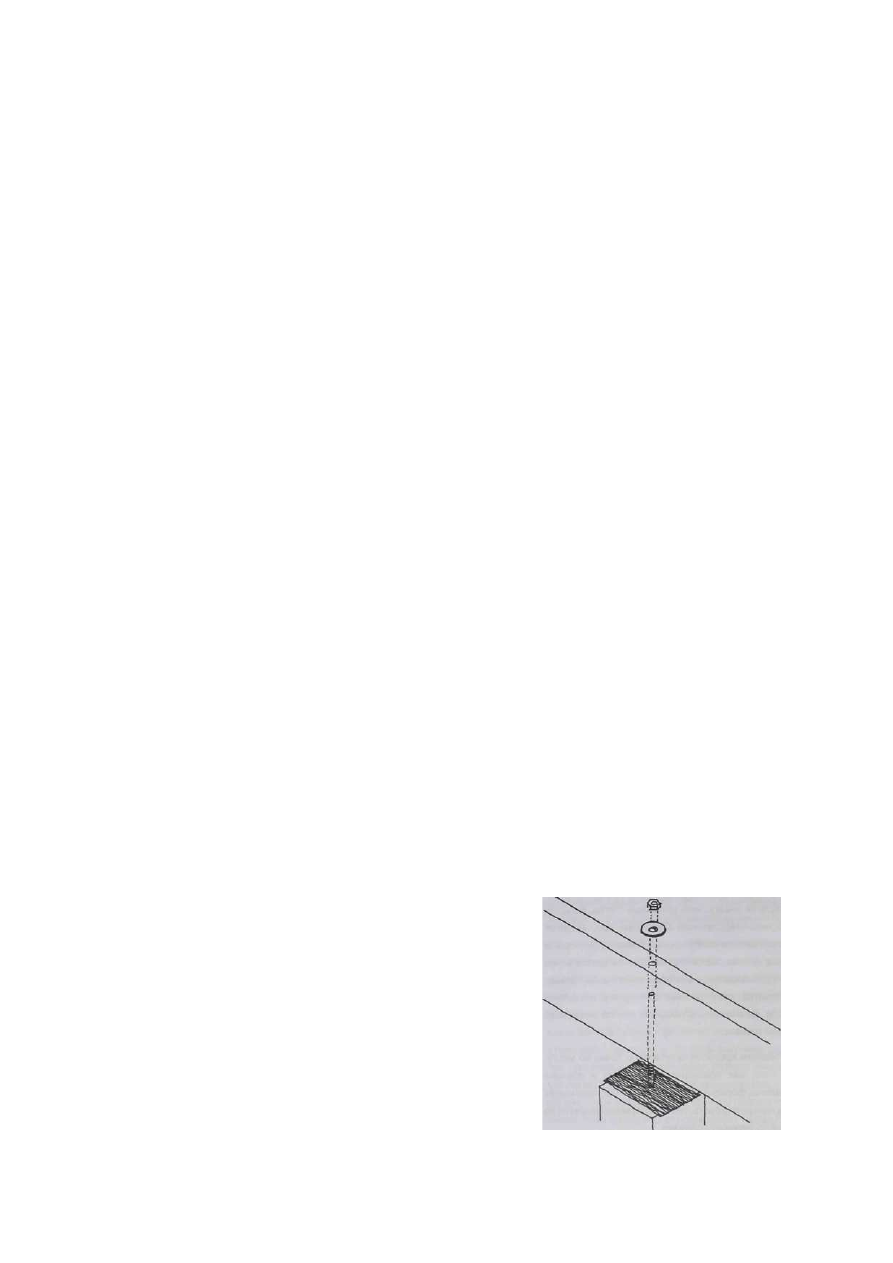

Крепление   планок   обвязки   можно   производить
двумя способами: при кладке или заливке стены в
фундамент устанавливаются болты с резьбой или
используются   анкеры   или   клиновые   болты.   В
обоих   случаях   непосредственное   крепление
производится   с   использованием   шайб   и   гаек.
Только   при   первом   способе   в   досках   обвязки
отверстия делаются точно по размерам заранее, а
в последнем способе - отверстия делаются после

того,   как   доски   уже   установлены   по   месту.
Возможно, последний способ несколько быстрее
и точнее.
Доски   обвязки   крепятся   аккуратно   и  точно   по
месту. После того, как крепление выполнено и
обвязка   установлена,   форму   и   размеры   здания
более не имеет смысла контролировать, так как
форма   образуется   по   внешней   поверхности
обвязки.

Крепление основных несущих балок
подвального перекрытия

Для   балочной   конструкции   подвального
перекрытия,   как   правило,   требуется,
промежуточная   опора.   В   качестве
промежуточной   опоры   при   производстве
фундаментных



работ



изготовляются

фундаментные   колонны,   высота   которых
соответствует   высоте   балок.   Верхняя
поверхность   основных   несущих   балок
устанавливается   на   уровень   верхней
поверхности обвязки.
В   качестве   основных   несущих   балок   можно
использовать   массивную,   клееную   или
фанерную   древесину.   Наиболее   естественный
способ   -использовать   обычные   балки   нижнего
перекрытия, сбитые гвоздями по две или более.
Достаточное количество указывается в проекте
строителем-проектировщиком.
Между   колоннами   и   балками   устанавливается
изоляционная прокладка таким же образом, как
при   установке   обвязки.   Основные   несущие
балки   крепятся   к   колоннам   либо   с   помощью
ввинчиваемых   штырей,   либо   колонных
башмаков.   При   креплении,   например,   с
помощью нивера, контролируется правильность
высоты основных несущих балок - их верхняя
поверхность   должна   быть   на   уровне   досок
обвязки.

Крепление досок чернового пола с
заполнением к балкам подвального
перекрытия

Балки,   идущие   на   подвальное   перекрытие,
отпиливаются   точно   по   размерам.   Так   как
пространство   подпола,   остающееся   под
подвальным   перекрытием,   с   точки   зрения
производства   работ   чаще   всего   оказывается
слишком   низким,   то   крепление   несущих   досок
чернового   пола   к   балкам   имеет   смысл
осуществить до установки балок.
Для   крепления   несущих   досок   удобнее   всего
поднять балки на фундамент и расставить их так,
как они будут располагаться на конечном этапе.
Тогда на них будет легко отметить места несущих
досок.

Отпиливаются   несущие   доски   нужного   размера.
Этот   размер   равен   расстоянию   от   внутреннего
края   обвязки   наружной   стены   до
противоположной   стороны   за   вычетом
нескольких   миллиметров   на   монтажный   резерв.
Доски   крепятся   к   нижней   поверхности   балок
таким образом, что доски встают окончательно в
промежуток между обвязками и промежуточными
упорами, но не поверх них. При креплении досок
гвозди используются с шагом 200-250 мм, чтобы
доски не растрескивались.

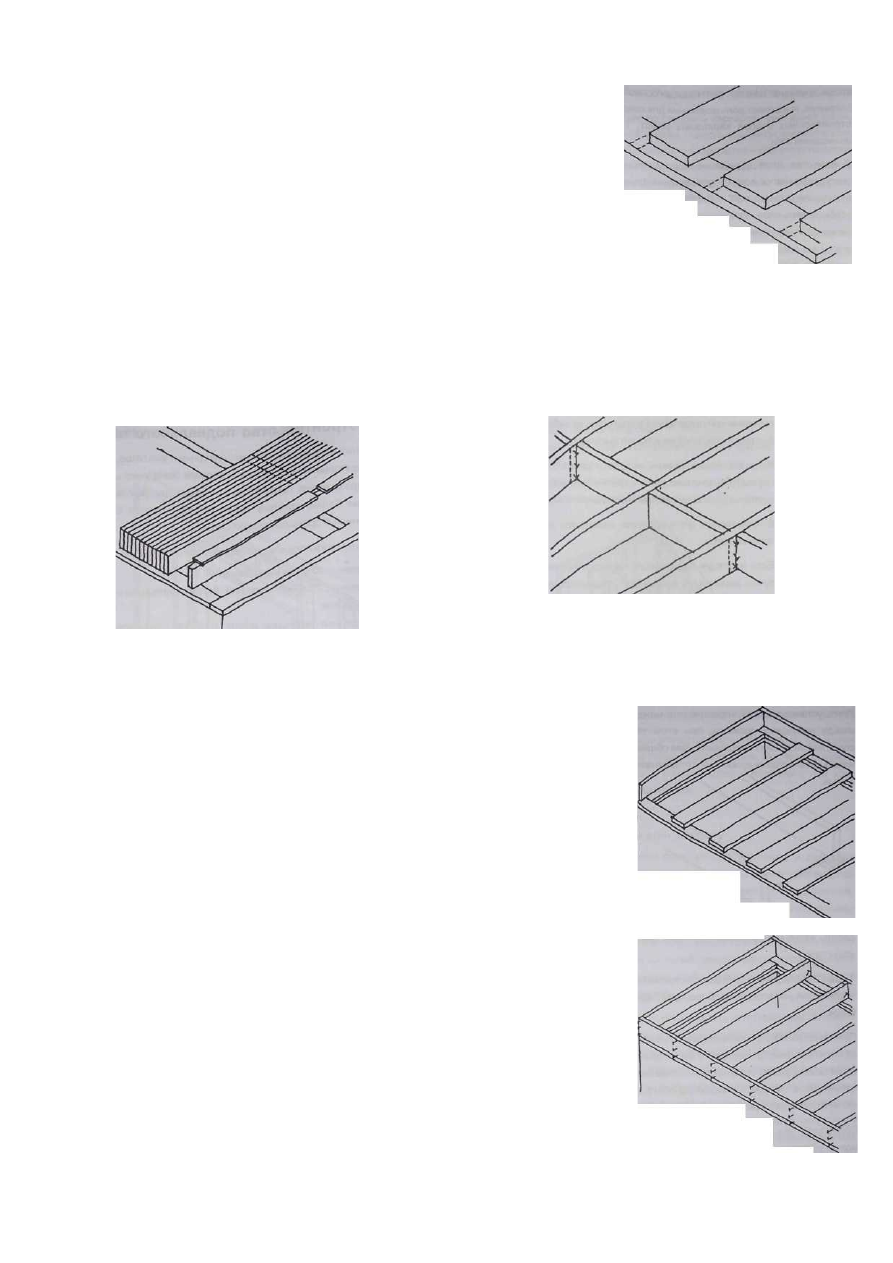

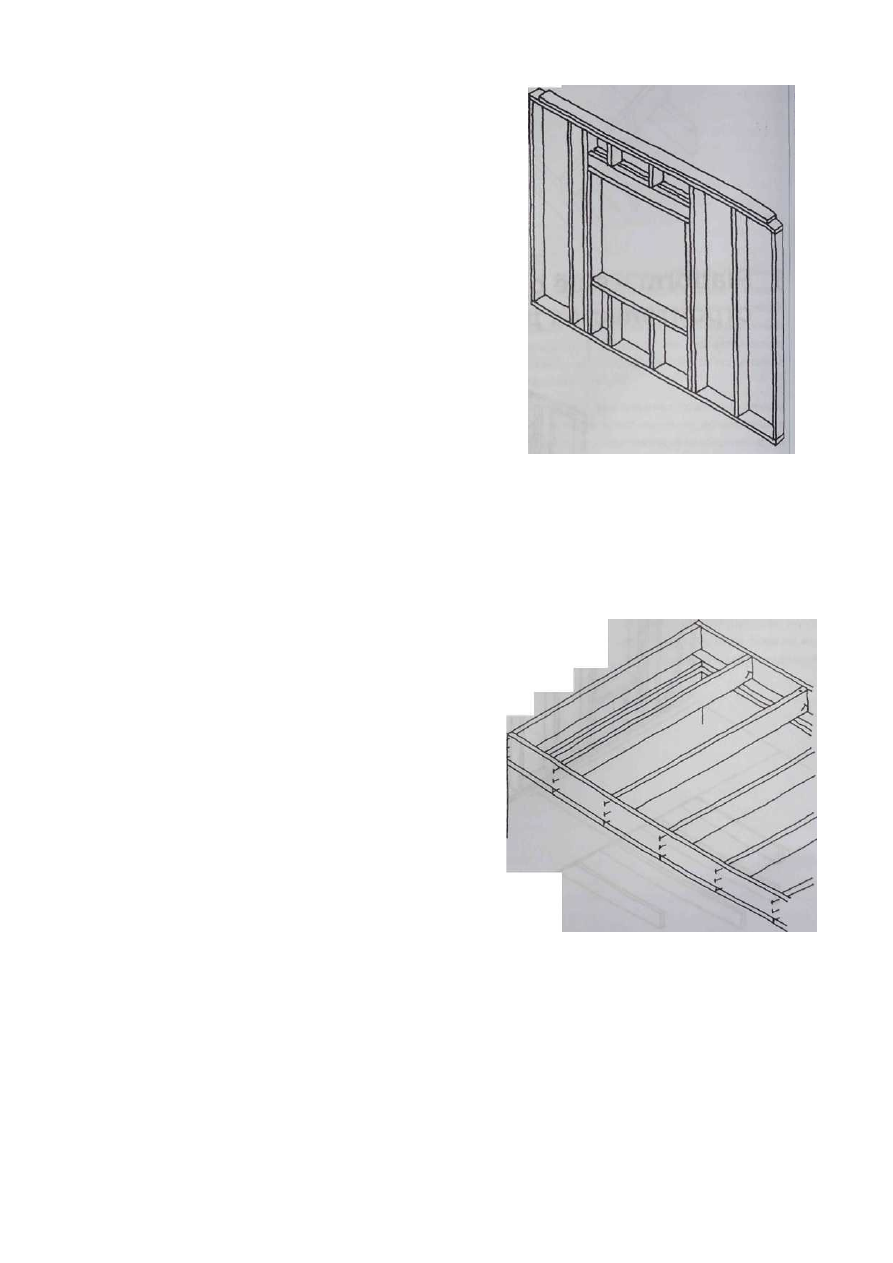

Установка балочной структуры
подвального перекрытия

Места   балок   отмечаются   на   досках   обвязки   и
промежуточных   опорах   путём   отмеров   и   с
использованием   строительной   линейки   с
делениями.   Промежуток   между   балками
выбирается   таким   об   разом,   чтобы   балки   в
готовом   виде   сформировали   опору   для   швов
устанавливаемой   позднее   обшивки   и,   с   другой
стороны,



удовлетворяли



требованиям

строительного   проекта.   Сначала   балки
укладываются по месту плашмя. Таким  образом
из   балок   формируется   хорошая   рабочая   основа
для установочных работ.

Общий   единый
комплекс   балок
образуется



из

балок   подвального
перекрытия   и   из
ограничивающих
их   с   обеих   сторон
находящихся   на   уровне   внешней
поверхности   обвязки   обвязочных
балок.   Балки   подвального   перекрытия   и
обвязочные балки должны быть изготовлены из
одного и того же пиломатериала. Как правило, в
системе   балок   используются   поперечные
распорки.   Наиболее  естественно   сделать  их   из
обрезок   балок,   которые   по   ходу   работ
устанавливаются на свои места.

Крепление балок начинается креплением второй
кольцевой балки по месту поверх доски обвязки
на уровне её внешней поверхности. Крепление
делается гвоздями, вбиваемыми наклонно.

На следующем этапе
крепится



первая

нормальная   балка
поверх



доски

обвязки на уровне её
внешней
поверхности   также
гвоздями,
вбиваемыми   под
уклон. Следующая балка крепится
на   заданном   расстоянии   гвоздями   под
уклон   к   обвязке   и
промежуточной
опоре.



Первая

поперечная распорка
крепится   по   месту,
начиная   от   своего
конца,   гвоздями,
вбиваемыми   сквозь
балки. И так далее с
чередующимся   креплением   балок
к   обвязке   и   промежуточной   опоре   и
затем   к   поперечной   распорке.   Когда   балки

установлены   на   свои   места,   обвязочная   балка
крепится   к   их   концам   гвоздями   насквозь   через
обвязочную   балку.   В   конце   вторая   обвязочная
балка крепится ко второму краю балок, а также к
обвязке и балкам.

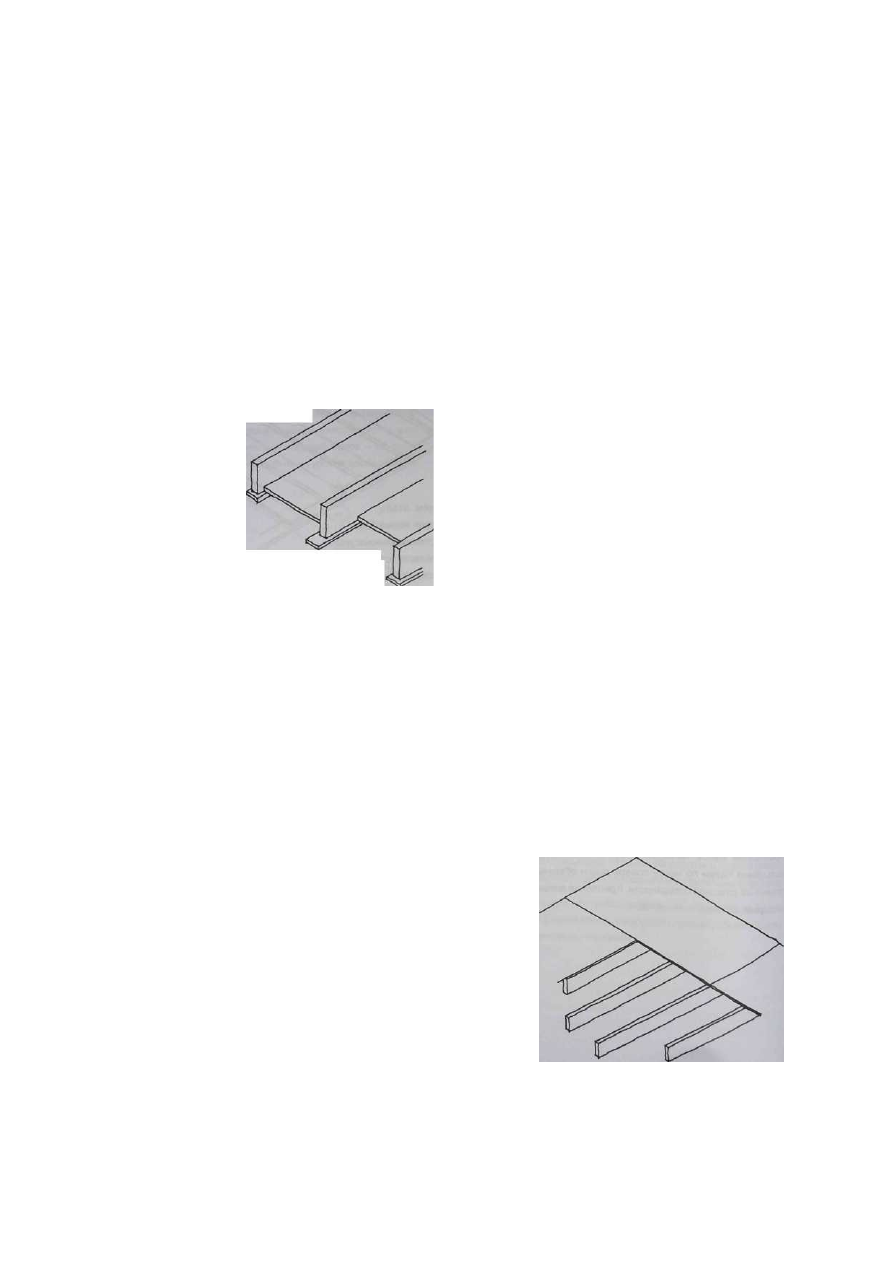

Установка несущих плит заполненной
основы чернового пола

Для   поддержки   чернового   пола   используются,
например,   пористые   древесно-волокнистые
плиты,   толщина   которых   выбирается   таким
образом, чтобы плита не прогибалась под весом
наполнения.   Плита   нарезается   на   полосы   с
шириной, равной межбалочному расстоянию.
Плиты   устанавливаются   в   пространство   между
балками   между   несущими
досками,   при   этом
образуется



сплошная

несущая поверхность. Для
обшивки



можно

использовать



любые

куски   плит,   которые
прибиваются в стык.

Изоляция подвального
перекрытия

Если   подвальное   перекрытие   изолируется
материалом   в   виде   плит,   то   эта   работа
производится именно на данном этапе. Если для
изоляции используется засыпной материал, то его
укладка производится  после обшивки чернового
пола.
При использовании плитовой изоляции было бы
экономично,   если   расстояние   между   балками
можно было бы выбирать с учётом размера плит
изоляции.   Разрезка   плит   несколько   замедляет
изоляционные   работы,   и   конечный   результат
будет хуже, чем сплошная структура.
Толщина   изоляционных   плит   выбирается   таким
образом,   чтобы   изоляция   заполнила   всё
пространство на высоту балок.
Плиточная   изоляция   устанавливается   между
балками на всём пространстве чернового пола в
два или более слоев таким образом, чтобы нигде
не   оставалось   никаких   промежутков.   Укладка   в
несколько слоев гарантирует, что между стыками
плит не останется сквозных щелей.
После того, как изоляция установлена, поверх неё
можно   укрепить   воздушную   или   паровую
изоляцию   в   соответствии   со   строительным
планом.

Установка плит чернового пола

Поверх   всей   конструкции   балок   вдоль
обвязочных   балок   устанавливается   обшивка
чернового   пола.   Эта   обшивка,   кроме   функций
основы   для   будущего   напольного   покрытия,
выполняет   роль   основания   для   следующих
строительных этапов каркасных работ, т.е. для
возведения стен.
В   качестве   плит   чернового   пола   используется
ошпунтованная со всех сторон хвойная фанера.
Направление   укладки   плит   выбирается   таким
образом,   чтобы   поверхность   шпона   шла   в
поперечном   направлении   по   отношению   к
балкам.   Если   ошпунтованные   плиты   не
используются,   то   под   швы   должны
подкладываться   подкладные   доски.   Плиты
крепятся клеем, гвоздями или шурупами.
На   первом   этапе   обшивки   точно   по   месту
устанавливается первый ряд плит. Он крепится
временно, без клея. Проверяется его прямизна,
после   чего   обшивка   продолжается  до  тех  пор,
пока   не   будет   сформирован   первый   ряд   плит,
который   в   соответствии   со   строительной
инструкцией   приклеивается,   скрепляется
гвоздями   или   шурупами.   Гвозди   следует
забивать   так   быстро,   чтобы   клей   не   успевал
высохнуть.
Когда всё нижнее перекрытие будет подогнано
по   месту,   первый   ряд   плит   снимается   с
временного крепления и крепится окончательно,
как и остальные плиты.
В   завершение   части   обшивки,   заходящие   за
балки, отпиливаются.
Если   изоляция   подвального   перекрытия
проводится   путём   засыпки,   то   в   обшивке
оставляется   открытая   полоса,   к   которой
подгоняются плиты, но без крепления.

8.2 Изготовление стенового
каркаса

К   возведению   стеновых   каркасов   приступают
тогда,  когда  их основание  - напольные плиты,

закреплённые   поверх   подвального   перекрытия   -
уже  стоят  на   своих  местах,   а  также  выполнены
прочие относящиеся к подвальному перекрытию
мероприятия   (например,   изоляция).   В   системе
Platform каркасы стен собираются и обшиваются
ветрозащитными плитами в готовые элементы в
горизонтальном   положении   поверх   чернового
пола и поднимаются в вертикальное положение в
виде   готовой   целой   стены   или   в   виде   большей
части стены, затем скрепляются одна с другой и
укрепляются на своих местах.
Этапы   работ   при   строительстве   стеновых
каркасов:

-

разметка стен по месту;

-

изготовление стеновых обвязок;

-

изготовление оконных коробок;

-

сборка стенового каркаса;

-

обшивка стенового каркаса;

-

подъём стеновых каркасов в вертикальное

положение и крепление;
-

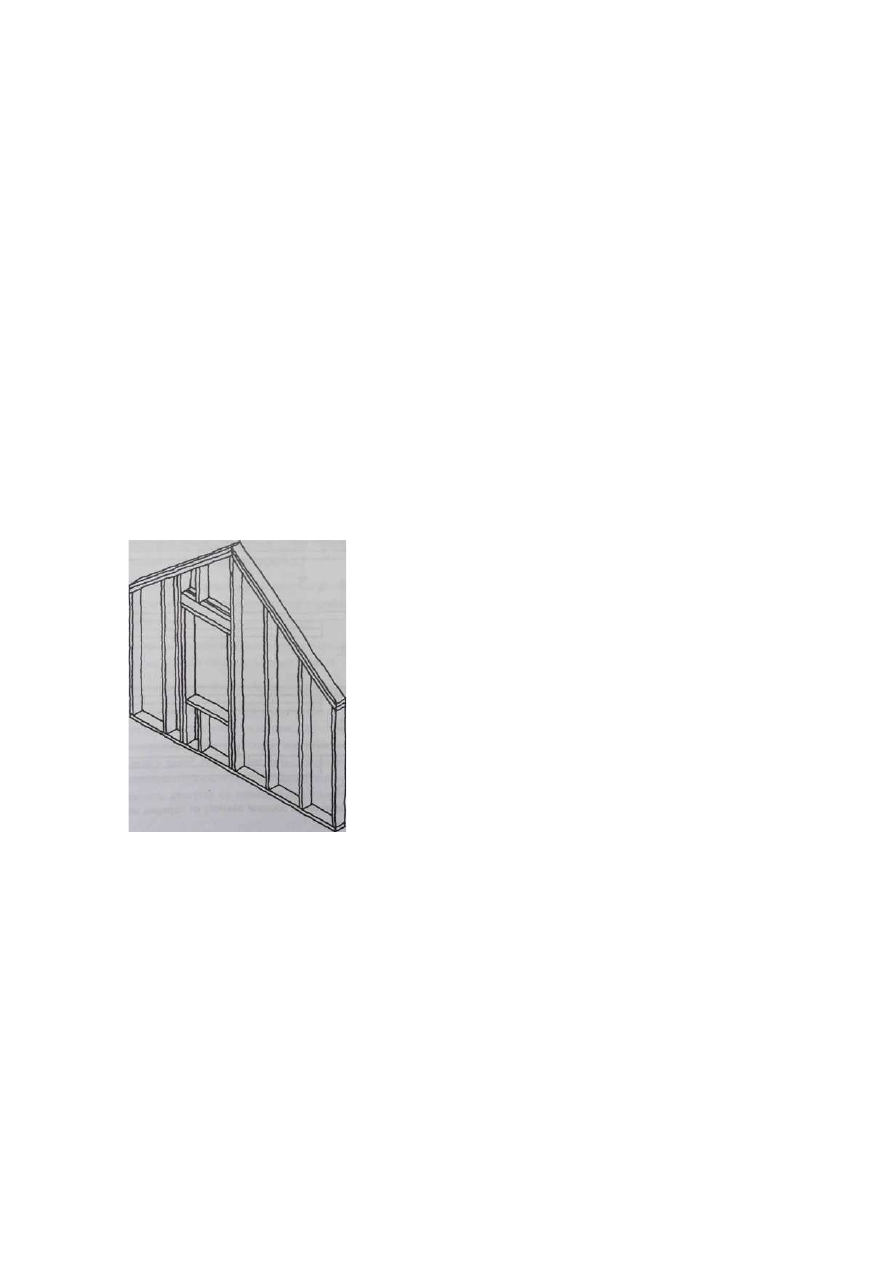

стены разной высоты;

-

балки, стыкующиеся со стенами.


В итоге после этого строительного этапа по части
стен образуется готовый каркас дома. После чего
можно приступить  к строительству  потолочного
или кровельного перекрытия.
Разметка стен по месту
На черновом полу отмеряются места и делаются
соответствующие   отметки   всех   стен,   которые
будут на нём возводиться. Замеры производятся
исходя   из   того,   что   подвальное   перекрытие   и
черновой   пол   сделаны   максимально   точно   по
проекту   с   соблюдением   всех   размеров.   Тем   не
менее,   измерения   начинаются   с   проверки
размеров   основы   и   контроля   прямизны.   При
необходимости   производится  подгонка   размеров

стен   к   действительным   параметрам   чернового
пола.
Линии стен наносятся на черновой пол в местах,
где   проходит   нижняя   обвязка.   В   наружных
стенах   важна   линия,   указывающая   наружный
край   нижней   обвязки.   В   конечном   итоге   план
дома оказывается "перенесённым" на черновой
пол уже в масштабе 1:1.
На   линии   стены   отмечаются   места   каркасных
стоек,   места   деревянных   коробок,   проёмов   и
уровни   высот.   При   разметке   линий   полезно
использовать цветную верёвку для того, чтобы
была возможность убедиться в прямизне линий.
Перед   следующим   этапом   -   изготовлением
обвязки   -   следует   решить,   в   каком   порядке
будут возводиться стены, и насколько крупными
элементами   будут   стены   при   сборке.
Рекомендуется   исходить   из   того,   что   стенной
блок   должен   быть   такого   размера,   чтобы   его
можно было поднять в вертикальное положение
теми   силами,   которые   будут   в   Вашем
распоряжении  на  рабочей  площадке.  Обычный
порядок   подъёма   таков,   что   вначале
изготовляются   наружные   стены,   причём   в
поднятом   положении   следующая   стена   всегда
опирается   на   предыдущую,   после   чего
изготовляются   перегородки,   стыкующиеся   с
наружными   стенами,   и   затем   перегородки,
стыкующиеся   друг   с   другом.   Этот   порядок
отмечается   также   на   конструкции   чернового
пола.

Изготовление обвязки стен

В стенах имеются три типа обвязки: нижняя и
верхняя   обвязка,   а   также   обвязка,
объединяющая   стены   и   укрепляющая
конструкцию.
Доски или планки обвязки всегда изготовляются
из длинной древесины, так как стык ослабляет
конструкцию.   Изготовление   начинается   с
выкладывания на черновой пол пиломатериалов,
пригодных   для   использования   в   качестве
обвязки,   в   соответствии   с   пометками   на
строительных   чертежах.   Доски  выкладываются
всегда   по   две   друг   на   друга,   так   как
одновременно изготовляется как нижняя, так и
верхняя обвязка.
После   того,   как   доски   отобраны   и   уложены
рядом с отмерными линиями на черновом полу,
размеры переносят с помощью уголка на доски
обвязки   без   повторного   замера.   Все-таки
проверку   размеров   время   от   времени   стоит

делать.   Доски   отрезаются   в   соответствии   с
замерами до их конечных размеров.

Аналогично   работа   продолжается   по   стенам
сначала   в  одном   направлении,   затем   по  стенам,
идущим в другом направлении. Принимается во
внимание   порядок   возведения   стен;   угловые
стыки   формируются   таким   образом,   что   новая
стена   через   доску   обвязки   опирается   на   ранее
возведённую стену. Доски обвязки можно также
сделать позднее при сборке стен.
После того, как верхняя и нижняя обвязки готовы,
на   них   одновременно   переносятся   места
установки стоек и проёмов.
Тщательному   изготовлению   обвязок   и
аккуратному переносу размеров следует уделить
определённое   время,   так   как   от   этого   зависит
успешное   выполнение   следующих   этапов.   На
месте   дверного   проёма   доски   нижней   обвязки
продолжаются   без   обрыва   и   они   отпиливаются
только после того, как стены уже будут стоять в
вертикальном положении и будет закреплены.

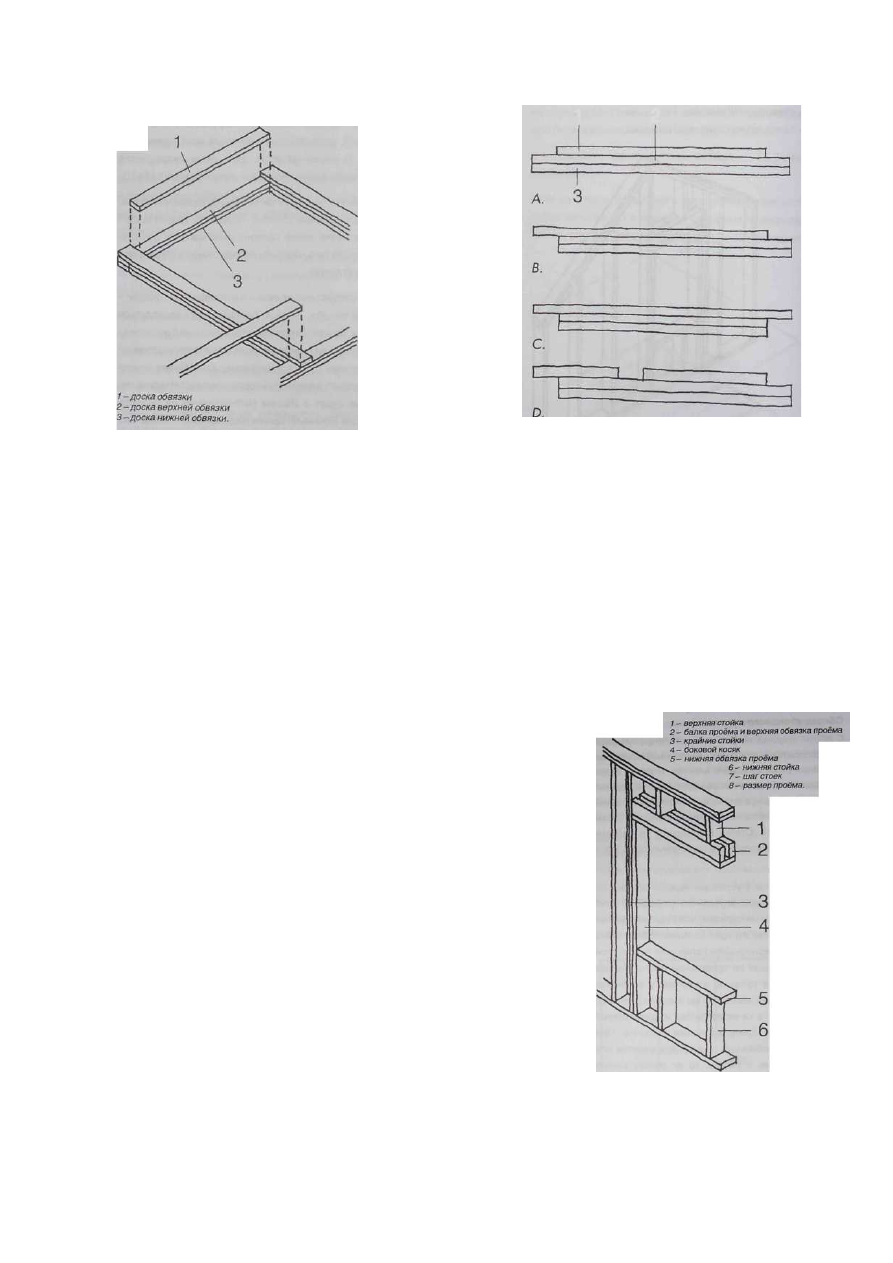

1

-

доска обвязки

2

-

доска верхней обвязки

3

-

доска нижней обвязки.

А

-

Стена, возводимая первой

В

-

Следующая возводимая стена

С

-

Стена, возводимая последней

D

-

Стена, к которой пристыковывается перегородка.

Положение   обвязки   зависит   от   порядка
возведения стен.

Изготовление оконных коробок и рам
проёмов

Деревянные рамы проёмов - это крайние стойки,
боковые   косяки,   верхние   и   нижние   обвязки,   а
также верхние и нижние стойки.
Элементы
коробок
представляют
собой   тот   же

пиломатериал,   что   и   прочие   детали   каркаса.
Элементы   проёмов   всегда   изготовляются   в
соответствии   со   строительным   проектом,   и   их
конструкция   меняется,   в   основном,   в
зависимости от пролётов.

Ширина   проёма,   то  есть   свободный  монтажный
промежуток   двери   или   окна   определяет
положение   крайних   стоек:   промежуток   между
крайними стойками равен размеру присоединения
конструкции   проёма   плюс   две   толщины
пиломатериала.   Этот   размер   нужно   помнить,
когда на обвязке отмечаются места стоек.
Размеры   оконных   коробок   определяются   по
высоте   нижнего   и   верхнего   краёв   проёма.   В
данном случае значения высоты всегда берутся от
поверхности плит чернового пола.
Длина   бокового   косяка   -   высота   верхнего   края
проёма минус толщина нижней обвязки.
Длина   нижних   стоек   получается   вычитанием   из
высоты   нижнего   края   проёма   общей   толщины
доски   нижней   обвязки   и   толщины   нижней
обвязки проёма.
Длина верхней стойки получается вычитанием из
длины каркасной стойки суммы высоты верхнего
края проёма и высоты верхней обвязки проёма.
Длина балки проёма и верхней обвязки проёма -
сумма   ширины   проёма   и   общей   толщины
боковых косяков.
Длина   нижней   обвязки   проёма   равна   ширине
проёма.
Обрешётка проёма изготовляется в соответствии с
вышеприведенными   правилами   и   на   каждой
планке точно отмечается её роль и расположение,
то есть о каком проёме и какой детали идёт речь.
Элементы обрешётки собираются в комплекты по
каждому   проёму,   и   эти   комплекты   ставятся   на
черновой пол к месту проёма.

Сборка стенового каркаса

С   другой   стороны,   например,   на   столе
циркулярной   пилы   собирается   в   готовом   виде
достаточное   количество   каркасных   стоек
стенового каркаса. В длине стоек принимают во
внимание   толщины   досок   нижней,   верхней   и
основной   обвязок,   а   длина,   в   свою   очередь,
берётся   из   проектных   расчётов,   например   из
разницы   потолка   и   поверхности   пола.   Стойки
переносятся   на   рабочее   основание   всегда   в
количестве,   необходимом   для   сборки   одной
стены.

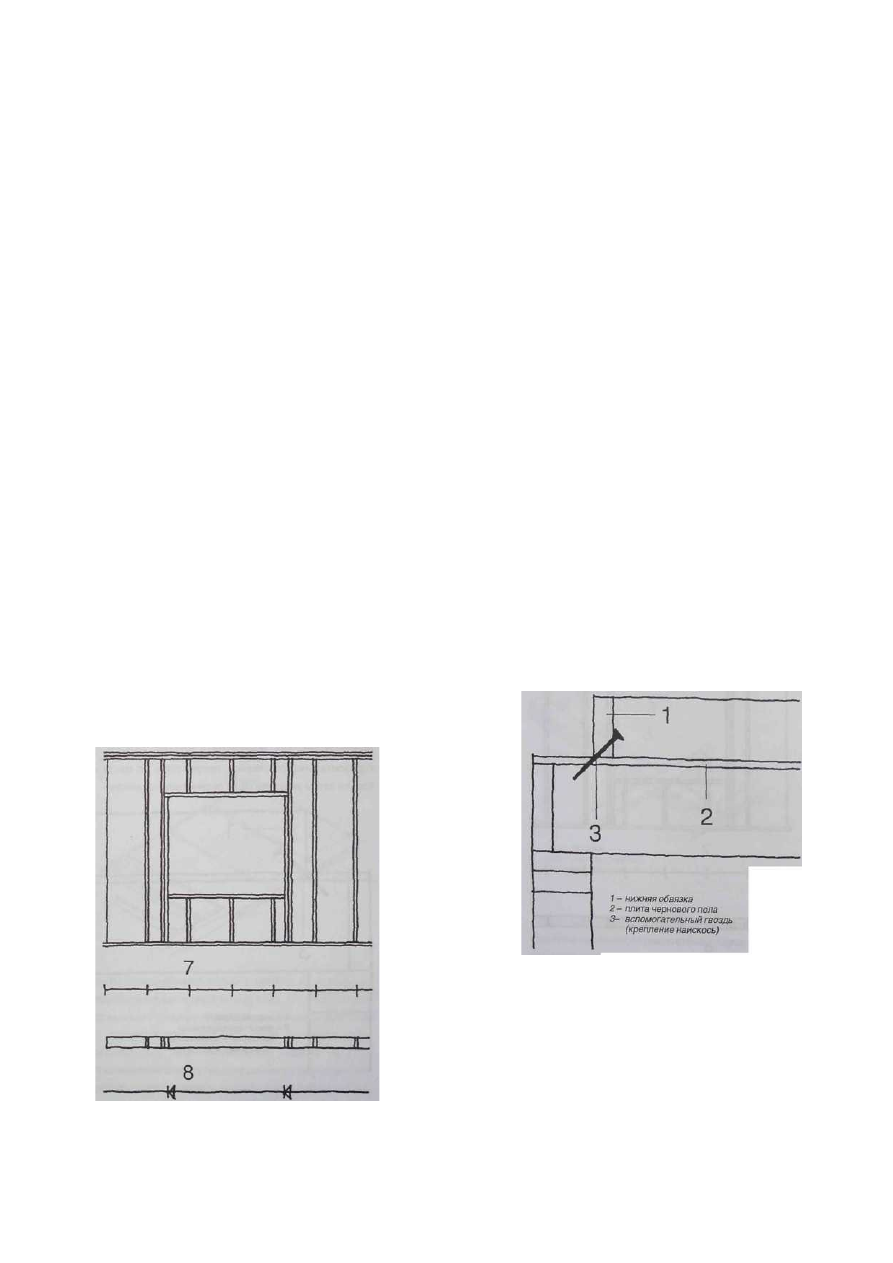

Сборка начинается с установки нижней обвязки
на линию, указывающую внутренний (передний)
край дальней стены таким образом, что будущий
нижний край основной обвязки идёт по линии.
Когда   стена   поднимается   в   вертикальное
положение вокруг этой линии, она попадает на
правильное   место.   Нижняя   обвязка   крепится
точно   по   этому   месту   вспомогательными
гвоздями   наискось.   При   подъёме   стены   эти
гвозди   работают   в   качестве   петель   и
препятствуют   соскальзыванию   стены   во   время
подъёма.   При   использовании   небольших
размеров   элементов   или   если   стены   узкие   и
лёгкие,   то   их   сборку   можно   осуществлять   без
крепления  к основе:  поднять в горизонтальное
положение,   переместить   по   месту   и   только
затем укрепить на их окончательном месте.

Детали   каркаса,   кольцевые   балки   и   каркасные
стойки   доставляются   к   месту   сборки   стены   и
располагаются   в   соответствии   с   отметками.
Промежутки   между   планками,   которые   будут
устанавливаться   друг   против   друга,   то   есть
промежутки   между   доской   нижней   обвязки   и
основой, доской  верхней обвязки и основой, а
также   между   крайними   стойками   и   боковыми
косяками   уплотняются   с   помощью   полосок
изоленты.   Изолента   крепится,   например,
