TRASSIR. Руководство оператора - часть 6





82

Контроль кассовых операций в реальном времени

Контроль  кассовых  операций  в  реальном  времени  осуществляется  с  использованием  модуля  ActivePOS.

Для отображения области ActivePOS необходимо

настроить шаблон интерфейса видеомонитора

. Область

ActivePOS содержит список чеков, а также соответствующие им события.

По умолчанию в списке отображаются все чеки со всех кассовых терминалов. Внешний вид списка чеков на

рисунке ниже:

Если чек имеет "разорванную" верхнюю границу, то это означает, что данные по текущему чеку получены

не полностью (данных по начальным операциям чека нет). Обычно это бывает при потере и последующем

восстановлении связи с сервером. Если чек имеет "разорванную" нижнюю границу, то это означает, что чек

еще не закрыт и регистрация операций по нему продолжается (либо связь с сервером потеряна).

Каждый чек в списке характеризуется следующей информацией:

• Дата и время закрытия чека.

• Название кассы.

• Уникальный номер (идентификатор) чека.

• ФИО кассира.

• Перечень позиций чека. Каждая позиция в общем случае может характеризоваться типом события кассы

(например, "добавление позиции", "подитог", "закрытие чека"), текстом, количеством и ценой.

Информация  по  чеку  может  не  помещаться  в  отведенную  ширину  области.  В  случае  необходимости

просмотра всего текста можно увеличить ширину области, растянув левой кнопкой мыши ее границы. Кроме

того, для просмотра всего текста можно навести указатель мыши на чек (конкретную позицию чека) - в этом

случае будет отображена всплывающая подсказка.

83

Для каждого чека правой кнопкой мыши можно вызвать контекстное меню, содержащее следующие функции:

•

Открыть архив

 - отображение архивного видео, связанного с выбранной позицией чека. Если на экране

отображена сетка из камер, то окно архива будет отображено в одной из ее ячеек.

•

Открыть архив на полный экран

 - отображение окна архивного видео, связанного с выбранной позицией

чека, на весь экран. Если на экране до вызова команды была отображена сетка из камер, то она будет

заменена изображением с одной камеры.

•

Копировать  в  буфер

  -  копирование  в  буфер  обмена  данных  о  выбранной  позиции  чека.  В  буфер

копируются те же данные, которые отображаются для позиции чека во всплывающей подсказке.

•

Сохранить чек в ODS...

 и

Сохранить все чеки в ODS...

 - сохранение выделенного чека или всех чеков

в формате OpenOffice.org Calc.

Если  количество  терминалов  велико,  то  это  может  существенно  затруднить  работу  оператора.  Для

сокращения количества выводимых чеков можно использовать один или несколько фильтров, что позволит

отображать  только  те  чеки,  которые  требуют  привлечения  внимания  оператора.  Создание  набора  таких

фильтров позволит реагировать на типовые нарушения и схемы воровства кассиров, а также оперативно

разрешать конфликтные ситуации.

Для того, чтобы создать фильтр раскройте выпадающий список

Фильтр

 и выберите пункт

Новый фильтр...

.

Процесс создания фильтра событий чеков подробно описан в разделе

«Фильтрация событий чеков»

.

А для того, чтобы выбрать уже созданный фильтр раскройте выпадающий список

Фильтр

 и выберите нужный

фильтр из списка. Убедитесь, что выводятся события, соответствующие критериям фильтрации.

Кроме этого, для отображения чеков конкретного терминала вы можете использовать динамический фильтр.

Данный фильтр отображает чеки только того кассового терминала, видео которого отображается в данный

момент  в  окне  просмотра.  Если  Вы  переключитесь  на  видеокамеру  другого  кассового  терминала,  то

автоматически изменится и список чеков - будут отображены только чеки нового терминала. Для применения

динамического фильтра необходимо раскрыть выпадающий список

Фильтр

 и выбрать пункт

Динамический

фильтр

.

См. также

«Подсветка событий и чеков»

84

Подсветка событий и чеков

Вместе с фильтрацией вы можете воспользоваться цветовой подсветкой требуемых событий или всего чека.

Подсветка может осуществляться в двух режимах:

• подсветка по контексту - в этом режиме в чеках подсвечиваются позиции, содержащие строку в поле

Поиск

по строке

.

• подсветка по фильтру - в этом режиме для подсветки выбирается один из созданных ранее фильтров.

Это удобно, если список чеков уже отфильтрован, но в нем нужно подсветить позиции, по которым были

отфильтрованы чеки. В этом случае нужно в выпадающих списках

Фильтр

 и

Подсветить

 выбрать один

и тот же фильтр. Допускается и произвольное использование подсветки по фильтру - когда список чеков

сформирован по одному фильтру, а подсветку осуществляется по другому фильтру.

Если в результате подсветки было найдено несколько совпадений, то для навигации по ним воспользуйтесь

кнопками   и  . Номер текущего совпадения и их общее количество указаны справа от поля

Быстрый поиск

.

Подсказка

Можно использовать либо один, либо другой режим подсветки, но не оба одновременно.

85

Распознавание автомобильных номеров

Если в вашей системе используется модуль AutoTRASSIR, то вы можете просматривать на одном экране:

• видео с камер, регистрирующих въезд или выезд автотранспорта;

• результаты  распознавания  номера  транспортного  средства,  а  также  специальных  сообщений  в  случае

нахождения данного номера в списках TRASSIR (например, в "черном" списке);

• журнал всех распознанных номеров транспортных средств.

Для отображения области AutoTRASSIR необходимо

настроить шаблон интерфейса видеомонитора

.

Все,  распознанные  модулем  AutoTRASSIR  номера  являются  ключевыми  событиями,  используя  которые

можно выполнять следующие действия:

•

найти номер

 базе данных TRASSIR;

•

изменить

 нераспознанный или частично распознанный номер;

•

распечатать документ

, подтверждающий факт проезда;

•

открыть архив

 в момент когда номер был распознан (в текущем окне или на весь экран);

• добавить распознанный номер или проверить его наличие

во внутреннем списке номеров

.

Если распознанный номер будет обнаружен в одном из трех списков, то в журнале AutoTRASSIR он будет

выделен соответствующим цветом:

•

зеленый

 - номер обнаружен в белом списке;

•

красный

 - номер обнаружен в черном списке;

•

синий

 - номер обнаружен в информационном списке.

86

Для вызова меню выбора действий наведите курсор мыши в журнале AutoTRASSIR на строку с номером и в

контекстном меню выберите требуемое действие:

87

Фильтрация текущих номеров

Большое  количество  проезжающих  транспортных  средств  может  в  значительной  степени  затруднить

мониторинг. Если необходимости реагирования на все проезжающие транспортные средства нет, то можно

сократить  количество  выводимых  в  журнале  записей  с  помощью  фильтра.  Например,  можно  настроить

фильтр таким образом, чтобы в журнале появлялись только автомобили из "черного" или "белого" списков.
Для создания нового фильтра необходимо:

1. В области списка номеров на закладке

Журнал

 в выпадающем списке

Фильтр

 выбрать

пункт добавить

новый...

.

2. В открывшемся окне задать параметры фильтра:

•

Название фильтра

 - имя фильтра, под которым он будет сохранен в системе.

•

Включать нераспознанные

 - флажок, при установке которого в список будут попадать номера, которые

системе не удалось распознать.

•

Распознавание

  -  диапазон  качества  распознавания  номера.  Каждое  распознавании  номера

характеризуется условным показателем "Качество", отражающим достоверность определения номера.

Нормальным значением является 70 или более.

•

Скорость

 - диапазон скоростей транспортных средств. Данный параметр имеет значение только если

подключен и используется радар, определяющий скорость движения транспортных средств.

•

Корректированные оператором

 - флажок, при установке которого в список будут попадать номера,

которые после распознавания были исправлены оператором вручную.

•

Найденные в списках

 - если необходимо, чтобы в список попадали только номера из белого, черного или

информационного списка, то нужно установить соответствующие флажки. Подробнее о ведении списков

см. в подразделе

Ведение внутренних списков номеров

.

•

Направление

 - фильтр, определяющий направления движения транспортных средств, которые должны

попадать в список (вверх, вниз или в обоих направлениях).

•

Полосы движения

 - фильтр, определяющий полосы движения транспортных средств, которые должны

попадать в список (первая, вторая, третья или все полосы).

•

Фильтр каналов

 - если флажок снят, то в список будут попадать номера со всех каналов. При установке

флажка необходимо также определить, данные каких каналов требуется отображать.

88

3. Нажать на кнопку

OK

. В списке будут отображены только номера, соответствующие условиям фильтрации.

После сохранения фильтра можно использовать следующие кнопки:

•  - для редактирования текущего выбранного фильтра;

•  - для удаления текущего выбранного фильтра.

См. также

«Поиск номеров в базе данных»

«Ведение внутренних списков номеров»

«Добавление событий в журнал AutoTRASSIR»

89

Поиск номеров в базе данных

Номера всех транспортных средств сохраняются в базе данных вне зависимости от выбранных установок

фильтрации.  В  любой  момент  Вы  можете  обратиться  к  списку  распознанных  автомобильных  номеров  и

узнать, какие транспортные средства проезжали в тот или иной момент времени.
Для поиска номеров в базе данных необходимо:

1. В области списка номеров транспортных средств выбрать закладку

Поиск

.

2. В  поле

Поиск

  задать  строку  для  поиска.  Если  строку  оставить  пустой,  то  будут  выводиться  номера,

соответствующие заданным условиям поиска (см. далее п. 3).

3. При необходимости:

• установить флажок

искать также в комментариях, внешних списках

, если требуется, чтобы поиск

указанной строки осуществлялся по всем полям записей базы данных;

• в поле

Фильтр

 выбрать один из ранее созданных фильтров для сокращения числа выводимых номеров;

• установить временной диапазон для поиска номеров одним из двух способов:

"Предустановка" - выбор готового диапазона из списка:

• "час" - все номера, зарегистрированные в течение последнего часа;

• "6 часов" - все номера, зарегистрированные в течение последних 6 часов;

• "12 часов" - все номера, зарегистрированные в течение последних 12 часов;

• "день" - все номера, зарегистрированные в течение последних 24 часов;

• "2 дня" - все номера, зарегистрированные в течение последних 48 часов;

• "7 дней" - все номера, зарегистрированные в течение 168 часов;

• "сегодня" - все номера, зарегистрированные с 00:00 и до настоящего времени текущего дня;

• "вчера" - все номера, зарегистрированные с 00:00 до 23:59 на дату, предшествующую текущей.
"Заданное время" - ввод временного диапазона вручную.

4. Нажать на кнопку

Поиск

.

91

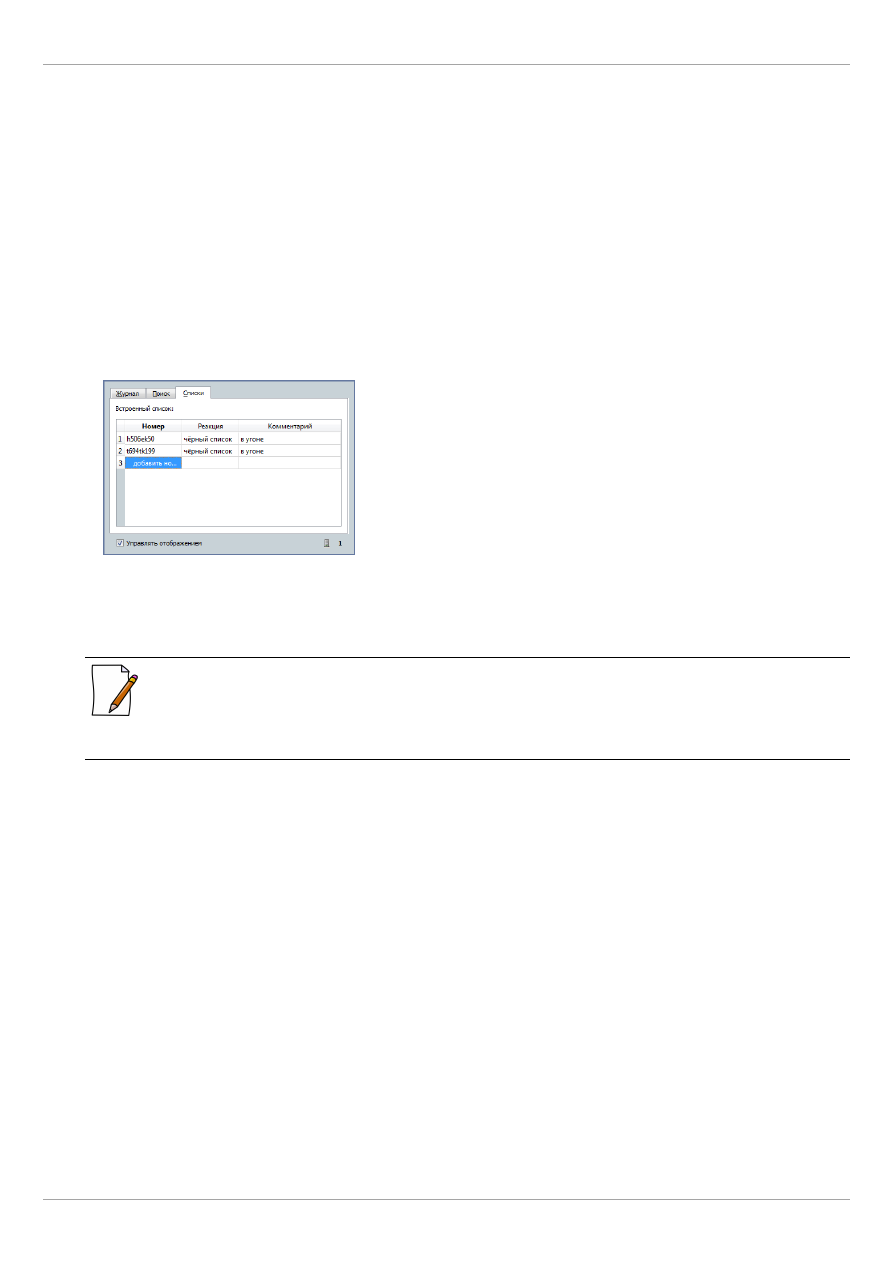

Ведение внутренних списков номеров

Оператору  доступно  ведение  внутренних  списков  в  самом  модуле  AutoTRASSIR.  Любой  номер  можно

добавить во внутреннюю базу данных, а также определить для него тип реакции системы.

Для добавления нового номера во внутренний список необходимо:

1. В области

Журнал AutoTRASSIR

 открыть закладку

Списки

.

2. Добавить автомобильный номер в список, выполнив двойной щелчок мышью на поле

Добавить

.

3. Задать для номера следующие данные:

•

Номер

 - автомобильный номер с использованием только латинских букв.

•

Реакция

 - тип реакции из выпадающего списка ("черный список", "белый список" или "информация").

•

Комментарий

 - сообщение, выдаваемое оператору при распознавании данного номера.

Для изменения строки внутреннего списка необходимо выбрать ее двойным щелчком мыши.

Для  удаления  строки  внутреннего  списка  необходимо  выбрать  строку  левой  кнопкой  мыши  и  нажать  на

клавишу DEL.

См. также

«Фильтрация текущих номеров»

«Поиск номеров в базе данных»

«Добавление событий в журнал AutoTRASSIR»

92

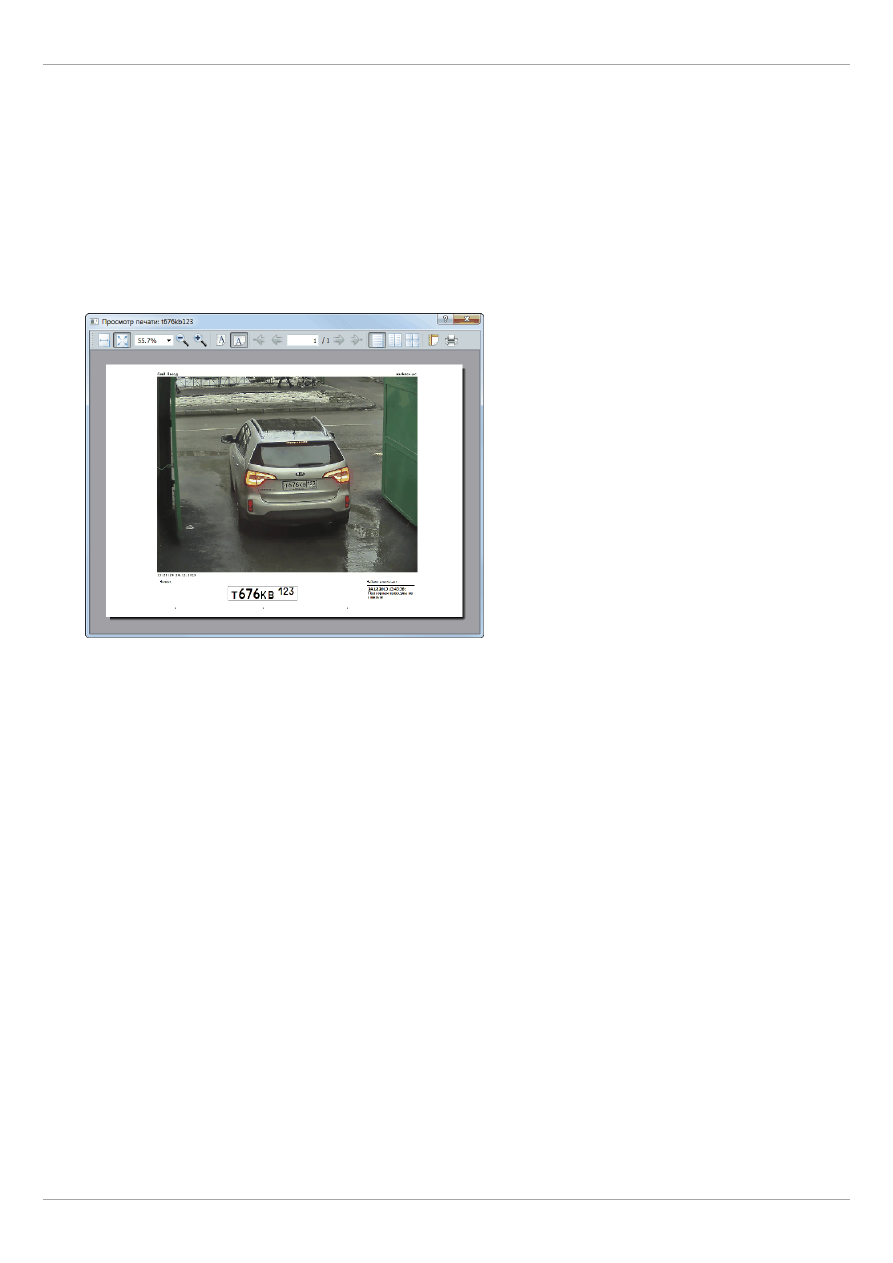

Добавление событий в журнал AutoTRASSIR

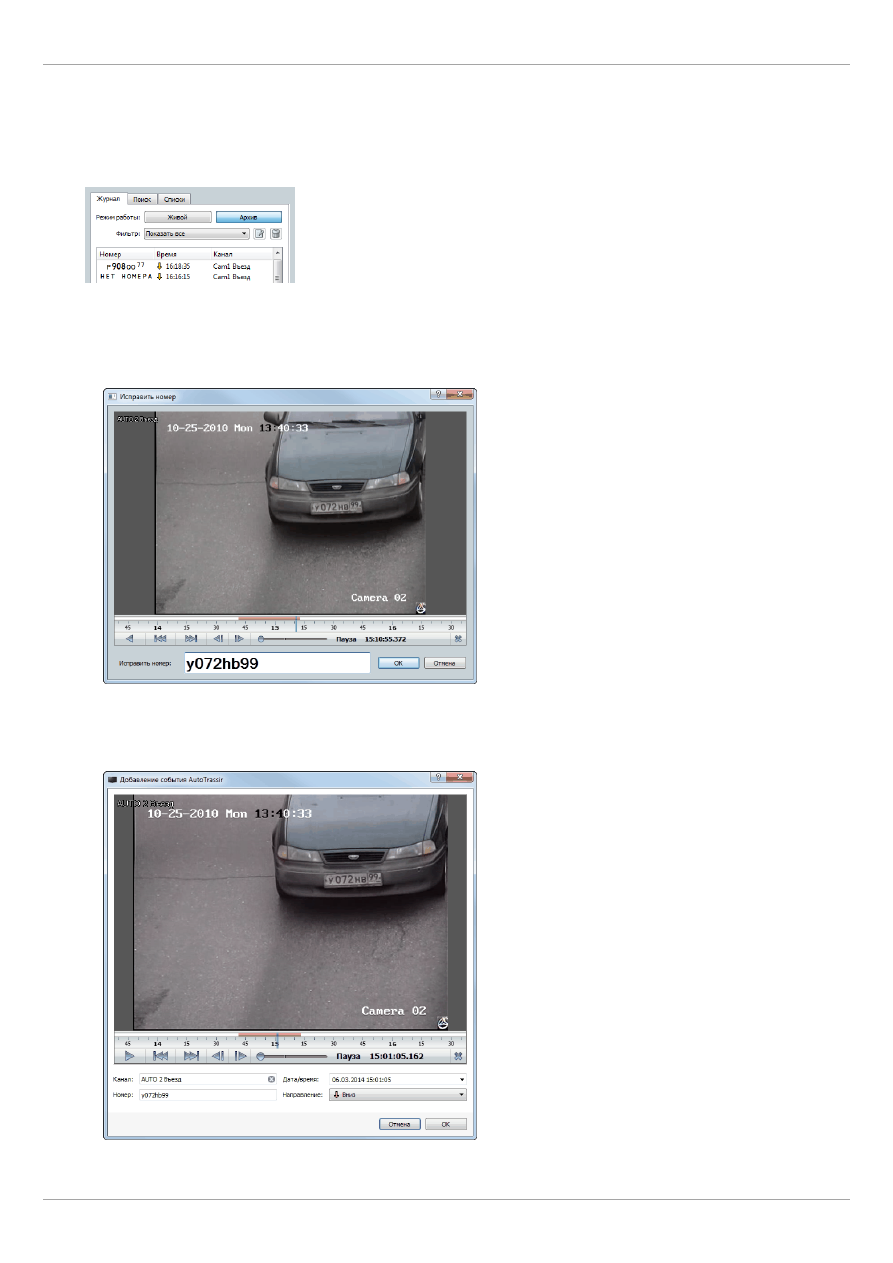

Кроме распознанных номеров в журнале AutoTRASSIR отображаются номера, распознанные с ошибками, а

так же нераспознанные, по каким-либо причинам, номера. Нераспознанные номера транспортных средств в

журнале AutoTRASSIR помечается меткой

НЕТ НОМЕРА

.

В этом случае у оператора есть следующие способы внести изменения в журнал AutoTRASSIR:

1. Внести исправление в журнал AutoTRASSIR. Для этого наведите курсор мыши на строку с частично или

полностью нераспознанным номером и в контекстном меню выберите пункт

Исправить номер...

. При этом

откроется окно с фрагментом архива, в котором зафиксирован проезд данного транспортного средства.

В поле

Исправить номер

 введите распознанный визуально номер транспортного средства.

2. Добавить новое событие в журнал AutoTRASSIR. В этом случае нажмите кнопку

Добавить событие

 внизу

журнала. При этом откроется окно архива:

Далее выполните следующие действия:

93

• В поле

Канал

 выберите канал архива.

• При необходимости, выберите в поле

Дата/время

 примерное время появления транспортного средства

в области съемки.

• В окне просмотра видеофрагмента найдите момент, когда транспортное средство снято наиболее четко.

• В поле

Номер

 введите распознанный визуально номер транспортного средства.

• При необходимости, в поле

Направление

 выберите направление движения транспортного средства.

• Для сохранения события в журнале AutoTRASSIR нажмите кнопку

ОК

.

См. также

«Поиск номеров в базе данных»

«Фильтрация текущих номеров»

«Ведение внутренних списков номеров»

94

Печать документа

Печать  документа,  подтверждающего  факт  проезда  транспортного  средства,  может  быть  необходима  в

следующих случаях:

• для фиксации нарушения правил дорожного движения;

• в качестве квитанции о въезде и выезде с парковки;

• и многое другое.

Для вызова меню печати наведите курсор мыши на строку с номером и в контекстном меню выберите пункт

Печать...

. При этом откроется окно с готовым шаблоном документа.

В случае необходимости, для детальной настройки параметров печати, вы можете воспользоваться кнопками

сверху.















содержание      ..     4      5      6
