TRASSIR. Руководство оператора - часть 3

• - кнопка включения / выключения двустороннего звука. Нажатие кнопки включает режим двусторонней

аудио связи, повторное нажатие - выключает.

• - кнопка для управления сценой

ActiveDome

. Кнопка отображается в окне обзорной камеры только в том

случае, если камера включена в сцену ActiveDome. Однократное нажатие включает режим использования

ActiveDome, повторное - выключает.

Помимо кнопок, в правом верхнем углу отображается название камеры и доп. информация: кодек,

разрешение, количество кадров в секунду и текущий битрейт. Внешний вид и объем отображаемой

информации настраивается в меню

Вид...

Подсказка

Вы можете скрыть все элементы управления и дополнительную информацию отображающуюся

поверх изображения. Для этого нажмите кнопку "Backspace". Повторное нажатие кнопки вернет

обычный режим отображения.

Кроме того, некоторые действия можно выполнить с помощью контекстного меню, кликнув правой клавишей

мыши на изображении.

•

Открыть архив

- переключает канал в режим

просмотра архива

. Пункты меню аналогичны контекстному

меню, вызываемому по нажатию правой кнопки мыши на иконке архива.

•

Поиск ActiveSearch... (Ctrl+M)

- открытие окна

поиска движения по архиву

•

Управление PTZ

- выбор режима

управления поворотной камерой

. Пункт меню присутствует только для

поворотных камер.

•

Включить ручную запись

- включение записи по камере.

•

Выключить ручную запись

- отключение записи по камере, включенной ранее в ручном режиме.

Команды включения и выключения ручной записи будут работать только в том случае, если

администратором для параметра записи камеры было установлено значение "Запись вручную" или "По

детектору". В противном случае данные команды будут игнорироваться.

•

Сделать скриншот (S)

- сохранение текущего изображения камеры в графический файл.

•

Экспорт архива

- открытие окна для

экспорта архива в видеофайл

•

Вид...

- открытие окна для управления

внешним видом окна камеры

•

Настройка канала...

- открытие окна настройки канала (подробное описание настроек смотрите в

"Руководстве администратора").

•

Очистить эту ячейку (Del)

- удаление изображения камеры из выбранной ячейки. После очистки в ячейку

можно поместить изображение с другой камеры.

Подсказка

Вид меню и наличие определенных кнопок зависит от типа устройства и настроек прав

пользователя, под которым оператор авторизован в системе.

Описание настроек каждого пункта меню читайте в соответствующих разделах руководства.

См. также

«Список каналов»

«Настройка внешнего вида окна камеры»

«Работа с поворотными камерами»

Настройка внешнего вида окна камеры

Для настройки внешнего вида окна камеры в контекстном меню выберите пункт

Вид...

В открывшемся окне вы можете выбрать одну из двух закладок, определяющих вариант настройки.

•

Общие настройки

- сделанные настройки будут применены ко всем камерам.

•

Название камеры

- сделанные настройки будут применены к выбранной камере.

Подсказка

При изменении общих настроек необходимо учитывать, что они будут применены только к тем

камерам, для которых установлен флаг

Использовать общие настройки

. По умолчанию

данный флаг установлен в настройках всех камер.

•

Имя канала

- флаг, при установке которого в окне камеры будет отображаться ее наименование.

•

Жирным

- флаг, при установке которого наименование камеры будет отображаться жирным шрифтом.

•

Показывать фигуры

- флаг, при установке которого в окне камеры будут отображаться выбранные в

выпадающем списке фигуры. Возможен выбор следующих вариантов:

•

Субтитры

- на изображении с камеры будут показаны субтитры модуля

ActivePOS

•

Детектора движения / SIMT

- на изображении с камеры будут показаны зоны аппаратных / программных

детекторов движения (если они были определены для данной камеры).

•

Детекторы огня/дыма/лиц

- на изображении с камеры будет показана информация детекторов огня

и дыма / лиц.

•

SIMT / Детектор оставленных предметов

- на изображении с камеры будет показана информация

детектора оставленных предметов.

•

Детектор AutoTRASSIR

- на изображение будут накладываться фигуры модуля

AutoTRASSIR

•

Тепловая карта

- на изображение будет динамически отображаться

Тепловая карта движения

•

Показывать фигуры в архиве

- флаг, при установке которого субтитры (при их наличии) будут

отображаться при воспроизведении архива.

•

Субпоток, если окно уже, чем

- значение ширины окна в пикселях (по умолчанию 400px). Если размер

окна камеры будет менее указанного значения, то для вывода данных будет использоваться субпоток

(дополнительный видео поток меньшего разрешения). Значение данного параметра будет игнорироваться,

если для данной камеры не поддерживается субпоток.

•

Показывать границы

- флаг, при установке которого вокруг окна камеры будут отображаться рамки

изменяющие свой цвет в зависимости от ситуации. Возможен выбор следующих вариантов:

•

Только фокус

- рамки будут отключены, а активное окно будет выделяться белыми угловыми скобками.

•

Фокус, движение в кадре

- в дополнение к выделению фокуса, при обнаружении движения в кадре,

канал будет выделен рамкой жёлтого цвета.

•

Все рамки

- будут отображены все возможные рамки. В зависимости от ситуации, рамки окрашиваются

в тот или иной цвет:

•

Зеленый

- движение в кадре отсутствует.

•

Жёлтый

- обнаружено движение в кадре.

•

Красный

- блокирована запись по каналу.

•

Голубой

- канал отображается в режиме

просмотра архива

•

Показывать OSD (кодек, разрешение, FPS)

- флаг, при установке которого в окне камеры будут

отображаться данные об используемом кодеке, разрешении, битрейте и количестве кадров в секунду.

•

Сохранять соотношение сторон

- флаг, определяющий режим масштабирования видео при изменении

размеров окна камеры. Если флаг установлен, то при изменении размеров окна будет сохраняться

исходное соотношение сторон. В противном случае видео займет все пространство окна камеры (будет

растянуто по меньшей из сторон).

•

Оптимизировать вывод видео при перегрузке

. Система постоянно отслеживает величину загрузки

центрального процессора сервера. Если загрузка ЦПУ сервера в течении некоторого времени будет более

70%, то TRASSIR автоматически начнет отображать по всем каналам (кроме канала находящегося в

фокусе) дополнительный поток, а в случае отсутствия его поддержки на устройстве - прореживать кадры.

См. также

«Список каналов»

«Окно камеры»

«Работа с поворотными камерами»

Тепловая карта движения

Режим тепловой карты используется для привлечения внимания оператора к движению в кадре.
Тепловые карты удобно использовать на тех каналах, где сам факт срабатывания детектора движения

является тревожным событием. Данный режим отображения будет особенно полезен в случае, когда

оператор видеонаблюдения одновременно осуществляет мониторинг большого количества камер. Тепловая

карта поможет сфокусировать его внимание в нужной области экрана.
Тепловой след от движения сохраняется на экране в течении 30 секунд. Это позволяет оператору обнаружить

факт наличия движения в кадре, даже после того как объект покинул зону наблюдения.

Время, прошедшее с момента появления движения в кадре определяется теплотой цвета. Чем меньше

времени прошло, тем более теплый цвет используется для окрашивания области, в которой было обнаружено

движение.
Для включения отображения тепловой карты откройте контекстное меню, щелкнув правой клавишей мыши

на канале, и выберите пункт

Вид...

. В открывшемся окне установите флаг

Показывать фигуры

и выберите

Тепловая карта

Предупреждение

Использование тепловой карты движения возможно только на каналах с включенной функцией

ActiveSearch.

Вы можете использовать данный режим отображения не только в реальном времени, но и построить тепловую

карту за определенный временной промежуток, например за час или за день. Подробнее смотрите в разделе

«ActiveSearch - поиск движения в архиве»

См. также

«Настройка внешнего вида окна камеры»

Работа с поворотными камерами

Если в окне просмотра камеры присутствует значок , то вы можете управлять поворотным механизмом

камеры.

Управление поворотной камерой может осуществляться в следующих режимах:

•

ActivePTZ

- ручное управление, при котором оператор выделяет на экране прямоугольную область для ее

отображения камерой. Если пункт меню не активен - обратитесь к Администратору, возможно поворотная

камера не поддерживает данный режим, либо не была произведена калибровка оптики камеры.

•

Как джойстиком

- ручное управление, при котором оператор позиционирует камеру, указывая мышью

направление и скорость ее поворота.

• Кнопками - ручное управление, при котором оператор позиционирует камеру, используя кнопки

виртуального джойстика.

Режим управления поворотной камерой, так же можно выбрать из контекстного меню, кликнув правой

клавишей мыши на изображении:

Кроме того, поворотная камера может быть включена в сцену

ActiveDome

. В этом случае поворотная камера

позиционируется при выборе оператором точки или области в окне обзорной камеры.

См. также

«Работа с камерами»

«Режим "ActivePTZ"»

«Режим "Джойстик"»

«Сцены ActiveDome»

«Работа с камерами»

Режим "ActivePTZ"

Для управления поворотной камерой в режиме ActivePTZ:

1. В окне просмотра видео нажать на правую кнопку мыши.

2. В открывшемся контекстном меню выбрать пункт

Управление PTZ

и активировать пункт

ActivePTZ

Обратите внимание, что данный режим будет доступен только в том случае, если камера откалибрована

(т.е. в настройках TRASSIR проведен анализ оптики; для получения информации о калибровке оптики

камеры обратитесь к руководству администратора).

3. Активировать режим управления поворотной камерой, нажав в окне просмотра видео на кнопку . При этом

значок изменит свой цвет на красный - .

4. Установить камеру в требуемое положение, выделив на экране требуемую прямоугольную область.

После отпускания левой кнопки мыши камера позиционируется так, чтобы выделенная ранее область

занимала весь экран.
Одиночный клик по изображению левой клавишей мыши наводит камеру на указанную точку с сохранением

прежнего уровня увеличения.

Подсказка

Для изменения величины уровня зума также можно использовать колесо мыши.

5. Кроме того, в окне просмотра видео для управления камерой Вы можете задействовать специальную

панель:

•

Меню

- вход в меню управления камерой.

•

, ...,

- кнопки для выбора пресетов. Пресет - это сохраненные на камеры данные о ее

положении. Всего для камеры может быть установлено может быть до 9 пресетов. Установка пресетов

осуществляется с помощью меню управления камерой.

•

Патрулирование

- кнопка включения режима последовательной смены положений камеры по заранее

подготовленному расписанию. Каждая точка патрулирования характеризуется пресетом (положением

камеры), длительностью нахождения в данном положении и скоростью перемещения к следующей точке.

Точки патрулирования настраиваются в меню управления камерой.

Подсказка

Режим патрулирования будет работать до тех пор, пока оператор вручную не изменит

положение камеры или выберет пресет.

См. также

«Работа с поворотными камерами»

«Режим "Джойстик"»

«Сцены ActiveDome»

Режим "Джойстик"

Для управления поворотной камерой в режиме джойстика необходимо:

1. В окне просмотра видео нажать на правую кнопку мыши.

2. В открывшемся контекстном меню выбрать пункт

Управление PTZ

и убедиться, что активирован пункт

Как

джойстиком

3. Активировать режим управления поворотной камерой, нажав в окне просмотра видео на кнопку . При этом

значок изменит свой цвет на красный - .

4. Установить камеру в требуемое положение при помощи кнопок мыши, используя следующие приемы:

• для изменения положения камеры:

• нажать на левую кнопку мыши и, не отпуская ее, задать направление движения объектива;

• стрелка на экране указывает направление движения и величину поворота объектива;

• отпустить левую кнопку .

• для изменения величины приближения камеры (уровня зума) нажать и удерживать:

• левую кнопку мыши - для приближения изображения;

• правую кнопку мыши - для удаления изображения.

Уровень зума также можно изменить с помощью колеса мыши.

5. Кроме того, в окне просмотра видео для управления камерой Вы можете задействовать специальную

панель:

•

Меню

- вход в меню управления камерой.

•

, ...,

- кнопки для выбора пресетов. Пресет - это сохраненные на камеры данные о ее

положении. Всего для камеры может быть установлено может быть до 9 пресетов. Установка пресетов

осуществляется с помощью меню управления камерой.

•

Патрулирование

- кнопка включения режима последовательной смены положений камеры по заранее

подготовленному расписанию. Каждая точка патрулирования характеризуется пресетом (положением

камеры), длительностью нахождения в данном положении и скоростью перемещения к следующей точке.

Точки патрулирования настраиваются в меню управления камерой.

Подсказка

Режим патрулирования будет работать до тех пор, пока оператор вручную не изменит

положение камеры или выберет пресет.

См. также

«Работа с поворотными камерами»

«Режим "ActivePTZ"»

«Сцены ActiveDome»

Сцены ActiveDome

Поворотная камера может быть включена в сцену ActiveDome. ActiveDome - это модуль для

роботизированного управления поворотными камерами. С его помощью можно обеспечить мгновенное

позиционирование поворотной камеры. Количество камер в сцене может быть различным, но в сцене

ActiveDome всегда присутствует хотя бы одна обзорная камера и одна поворотная. Основная идея работы

модуля заключается в следующем: информация об объектах на изображении с обзорной видеокамеры

используется для управления поворотной видеокамерой без учёта их взаимного размещения.

Для управления поворотной камерой в сцене ActiveDome:

1. Перейти к окну обзорной камеры, которая включена в сцену ActiveDome (такие камеры отмечены значком

2. Активировать сцену ActiveDome, для чего нажать на значок . При этом он изменит свой цвет на красный - .

3. Изменить положение поворотной камеры одним из двух способов:

простым кликом мыши в окне обзорной камеры - выбранное место будет отображено с нужным масштабом

в окне поворотной камеры;

выделением прямоугольной области в окне обзорной камеры - выбранная зона будет отображена на весь

экран в окне поворотной камеры.

См. также

«Работа с поворотными камерами»

«Режим "ActivePTZ"»

«Режим "Джойстик"»

Работа с архивом

TRASSIR позволяет удобно работать с видеоархивом устройств вне зависимости от того, где физически

хранится этот архив. Из единого окна отображения канала устройства вы можете просматривать,

экспортировать и сохранять снимки из архива как находясь непосредственно перед монитором сервера

видеонаблюдения, так и подключившись к удаленному серверу по локальной сети, через сеть интернет или

же через цепочку других серверов TRASSIR. При этом архив может храниться:

• Непосредственно на сервере к которому подключена камера или регистратор.

• На дублирующем сервере, который записывает архив с помощью функции записи сетевых каналом.

• На внутреннем flash-накопителе IP-камеры или HDD\SDD диске NVR или DVR регистратора.

Находясь в архиве вы можете:

•

просмотреть

требуемые фрагменты архива;

• используя ActiveSearch

найти движущиеся объекты

в архиве;

•

установить закладки на желаемые фрагменты

;

• делать скриншоты и

экспортировать фрагменты архива

в видеофайл.

Просмотр архива

Существует несколько способов входа в архив:

• нажмите кнопку в меню;

• нажмите кнопку в окне камеры;

• откройте контекстное меню на изображении канала и выберите пункт

Открыть архив

;

• нажмите клавишу TAB для открытия архива на выбранном канале или сочетание клавиш CTRL+TAB для

открытия архива сразу всех отображенных в шаблоне каналов.

TRASSIR может сохранять в архиве 2 потока данных приходящих от подключенных устройств: основной

и дополнительный (субпоток). То есть, открывая архив вы сами определяете какой поток данных желаете

просмотреть.
Чтобы определить вариант открываемого архива выберите его в контекстном меню нажав правую кнопку

мыши на изображении, либо на иконке архива:

•

Архив на [имя_сервера]

означает, что будет открыт архив хранящийся на указанном сервере. При

этом автоматически будет выбираться главный, либо дополнительный поток в зависимости от

настроек

внешнего вида окна камеры

. Данный режим используется по умолчанию.

•

Архив на [имя_сервера] (субпоток предпочитается)

означает, что будет открыт архив хранящийся

на указанном сервере в режиме отображения субпотока. Данная функция позволяет экономить трафик по

сети и снижает загрузку на CPU рабочего места оператора.

•

Архив на устройстве

означает, что будет открыт архив хранящийся непосредственно на внутреннем

накопителе устройства (Flash-карте или HDD\SDD диске).

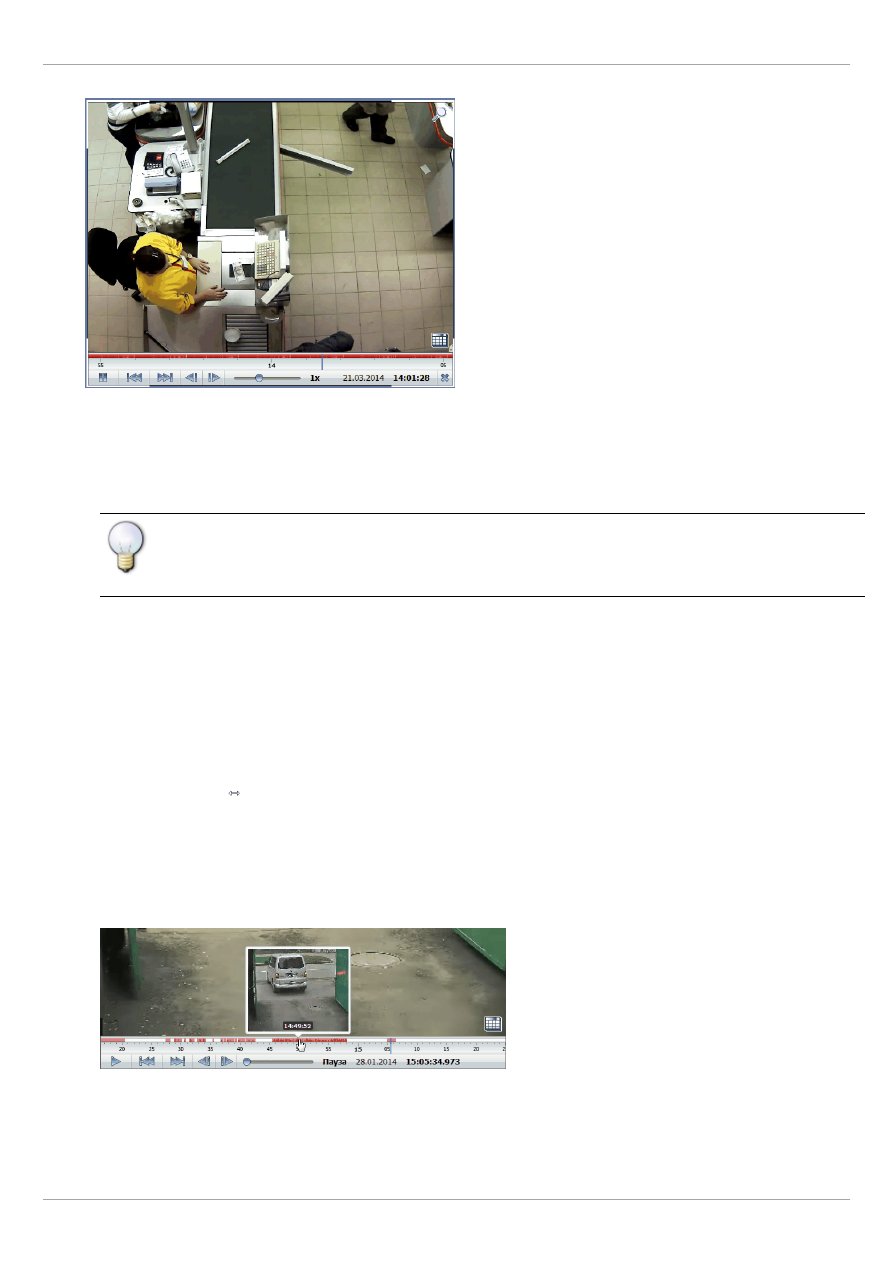

Рассмотрим элементы управления архивом:

•

Шкала времени

- отражает наличие записи видео в архиве. По ее цвету вы можете определить вариант

записи архива: постоянная запись или запись по детектору. В случае использования записи по детектору, по

степени окрашивания шкалы можно судить о наличии движения в кадре и насколько оно было интенсивным.

Чем более красный цвет, тем больше было движения в кадре.

Подсказка

Изменение окраски шкалы времени возможно только на каналах использующих детектор

движения с включенной функцией ActiveSearch.

•

Панель управления плеером

- набор кнопок, позволяющих управлять просмотром архива. Количество

отображаемых кнопок будет различно в зависимости от ширины окна просмотра архива.

При помощи шкалы времени вы можете:

• Переместить текущее положение синего маркера воспроизведения на выбранный фрагмент архива,

кликнув в нужное месте шкалы.

• Для того, чтобы передвинуть шкалу назад или вперед наведите указатель мыши на шкалу времени до

появления значка , нажмите левую кнопку мыши и не отпуская ее передвиньте шкалу назад или вперед.

• Используя колесо мыши вы можете изменить масштаб шкалы. Кроме того, для изменения масштаба можно

использовать левую, для увеличения, или правую, для уменьшения, кнопки мыши. Для этого наведите

курсор на шкалу времени (не на красную полосу!) и нажмите соответствующую кнопку.

• При перемещении курсора по шкале архива будут отображаться превью кадров из архива, которые помогут

вам точнее определить начало воспроизведения видео.

• В случае значительного уменьшения масштаба шкалы, если во время поиска нужного фрагмента задержать

курсор над шкалой на 1 секунду, то появится дополнительная шкала более крупного масштаба.

• Окрашенная в синий цвет шкала означает, что в этот период времени производилась постоянная запись

архива.

Используя кнопки управления плеером вы можете:

- Запустить воспроизведение фрагмента. А при нажатии правой кнопки мыши на кнопку воспроизведения

появляется меню выбора настроек воспроизведения архива:

•

Скорость

- выбор скорости и направления воспроизведения фрагмента архива;

•

Режим

- выбор режима воспроизведения архива с использованием функции MultiSearch, при котором

происходит наложение нескольких фрагментов архива друг на друга. Подробнее об использовании данного

режима просмотра смотрите в разделе

«ActiveSearch - поиск движения в архиве»

- Остановить воспроизведение фрагмента (Пауза).

- Запустить воспроизведения фрагмента в обратную сторону. Для появления кнопки нажмите кнопку SHIFT

на клавиатуре.

- Перейти к предыдущему или следующему фрагменту архива.

- Перейти назад или вперед на выбранный интервал времени. Для выбора интервала перехода нажмите

правую кнопку мыши на кнопке перехода.

Кроме этого, при наведении курсора на видеоизображение и вращении колеса мыши можно производить

покадровое перемещение по архиву. То есть при вращении колеса вверх будет выполнятся плавное

перемещение по архиву вперед. И наоборот, при вращении колеса вниз будет выполняться плавное

перемещение по архиву назад.

- Изменить скорость воспроизведения от 1/4х до 32х.

При просмотре архива вместе с журналом событий шкала времени всех открытых архивов будет

отображаться слева.

содержание .. 1 2 3 4 ..
