TRASSIR. Руководство оператора - часть 2

См. также

«Объединение объектов в группы»

«Фильтрация объектов»

Объединение объектов в группы

Для удобства, в дереве объектов можно создавать свои папки, в которые Вы можете переместить любые

объекты. Папки можно вкладывать друг в друга.

• Для создания папки - кликните на объекте или группе объектов правой клавишей мыши, в выпадающем

контекстном меню выберите пункт

Папка...

и введите имя новой папки.

• Для перемещения объекта в другую папку - кликните на объекте или группе объектов правой клавишей

мыши и в выпадающем контекстном меню выберите пункт

Папка...

. Изменяя название папки, Вы можете

переместить объект в папку с другим названием.

• Для того, чтобы создать внутри папки ещё одну папку - кликните на объекте или группе объектов правой

клавишей мыши, в выпадающем контекстном меню выберите пункт

Папка...

и допишите к имеющемуся

имени через знак "/" название подпапки.

К примеру, у Вас существует папка "Избранные сервера", в которой находятся сервера и устройства

подключённые к ним.

Задача: Поместить устройства в подпапку "устройства". Для этого кликните на группе нужных объектов

правой клавишей мыши и в выпадающем контекстном меню выберите пункт

Папка...

. Откроется окно

переместить в папку

, содержащее значение "Избранные сервера". Допишите к нему через знак "/"

название подпапки - "Устройства".

Получившийся результат Вы можете видеть на картинке ниже.

Подсказка

Для выделения нескольких объектов нужно нажать на клавишу CTRL или SHIFT и, не отпуская ее,

выделить объекты (по аналогии с выделением файлов в Windows).

См. также

«Дерево объектов»

«Фильтрация объектов»

Фильтрация объектов

Обычно для целей видеонаблюдения отображают список объектов, отфильтрованных по некоторым

правилам. При создании фильтра указывается тип отображаемых объектов и состояния, в которых они

находятся. Для создания нового фильтра нужно:

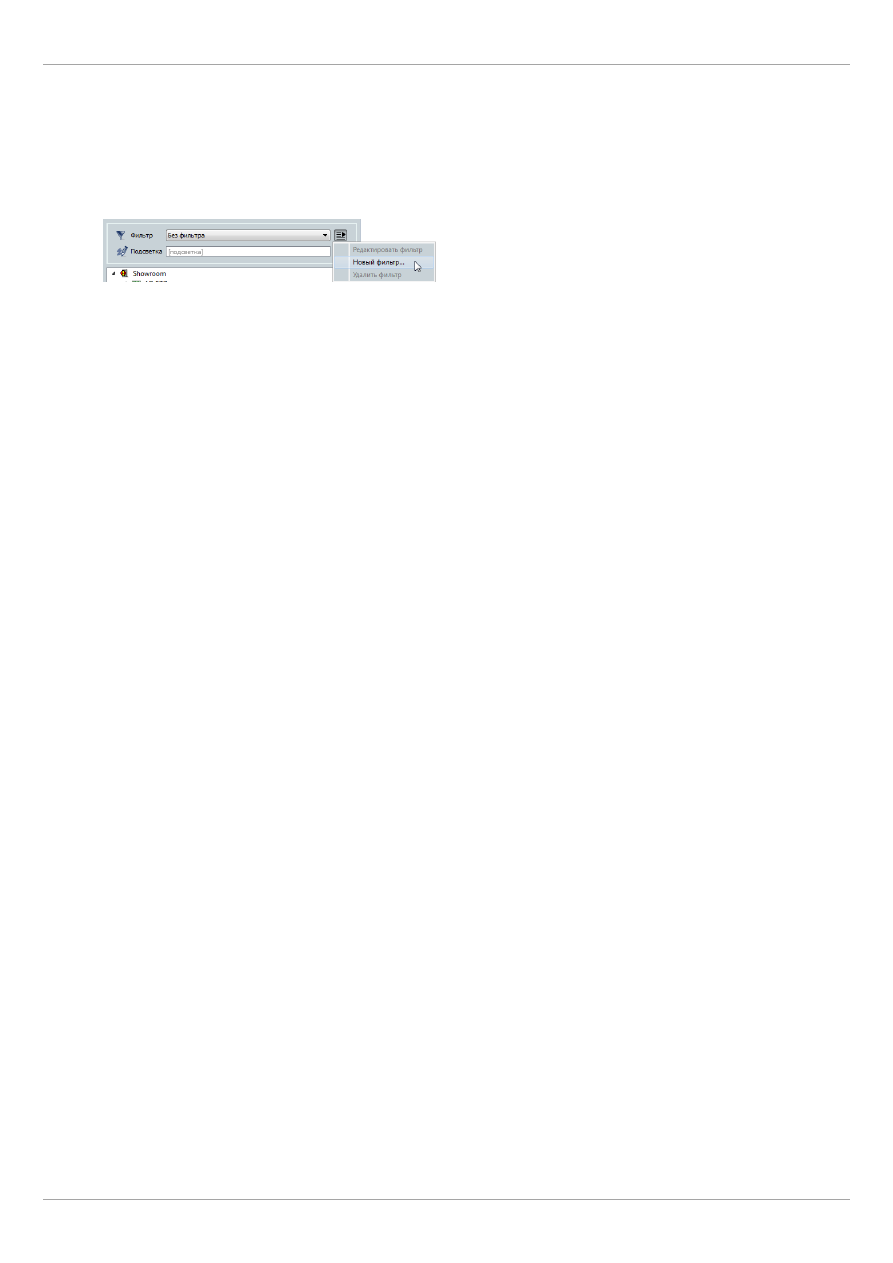

1. В выпадающем списке

Фильтр объектов

выбрать значение

добавить...

2. Задать имя для фильтра и установить флажки, определяющие, какие объекты должен отображать фильтр.

При установке галочки

Только локальные объекты

фильтр будет отображать только объекты сервера,

за которым непосредственно находится оператор. Объекты серверов, подключенных по сети, будут

скрыты.
Список объектов представляет собой дерево, отдельные ветки которого оператор может сворачивать

или разворачивать. Система запоминает состояние открытых и закрытых вкладок отдельно для каждого

фильтра. В процессе работы сервера состояние объектов может измениться. Параметр

Делать

видимыми найденные объекты, раскрывать дерево

позволяет всегда принудительно раскрывать

вкладку, если состояние объекта подходит под выбранный фильтр.
Параметр

Задержка перед исчезновением

позволяет изменить величину времени в течение которого

объект будет отображаться в списке после того, как он изменил свой статус на статус не подходящий под

выбранный фильтр.

3. Нажать на кнопку

Поясним работу фильтров на примере. Создадим новый фильтр, указав в качестве интересующих нас

следующие "проблемные" объекты:

• Каналы, в которых пропал сигнал (состояние объекта "нет сигнала"). В группе

Канал

нужно установить

флажок "Нет сигнала".

• Устройства, с которыми потеряна связь (состояние объекта "нет соединения"). В группе

IP-устройство

нужно установить флажок "Нет соединения".

• Сервера, в работе которых наблюдаются сбои. В группе

Сервер

установить флажок "Индикатор здоровья

показывает проблему".

• Установим значение параметра

Задержка перед исчезновением

в 10 сек.

После выбора данного фильтра в дереве будут отображаться только проблемные объекты. При стабильной

работе дерево объектов будет пустым.

Если с одной из камер пропадёт изображение, то данная камера появится в списке дерева объектов.

Значок сигнализирует о том, что в работе канала наблюдаются проблемы. Значок сервера отображает

состояние тревоги , так как одна из камер сервера работает с ошибкой.

После того, как восстановится нормальный режим работы, камера будет находится в списке в течение ещё

10 секунд. Это значение мы выставили в параметре

Задержка перед исчезновением

См. также

«Дерево объектов»

«Объединение объектов в группы»

Состояния объектов дерева объектов

Все объекты, отображаемые на дереве объектов, в зависимости от ситуации и настроек могут изменять свое

состояние. И в зависимости от текущего состояния объекта оператор может выполнять соответствующие

действия. Все многообразие состояний объектов предоставлена в таблице ниже:

Состояние

Описание состояния

Каналы

Есть сигнал. Есть движение. Нет записи архива.

Есть сигнал. Есть движение. Есть запись архива.

Есть / Нет звука.

Детектор движения SIMT

Пересечение границы

Нет объектов внутри зоны / Обнаружены объекты в зоне / Тревога в зоне

Детектор пустых полок и Счетчик

людей

Изменение состояния детектора по мере опустошения(детектор пустых полок) или наполнения(детектор людей) наблюдаемой области

Тревожные входы / выходы

Тревожный вход разомкнут / замкнут

Тревожный выход разомкнут

См. также

«Дерево объектов»

«Объединение объектов в группы»

«Фильтрация объектов»

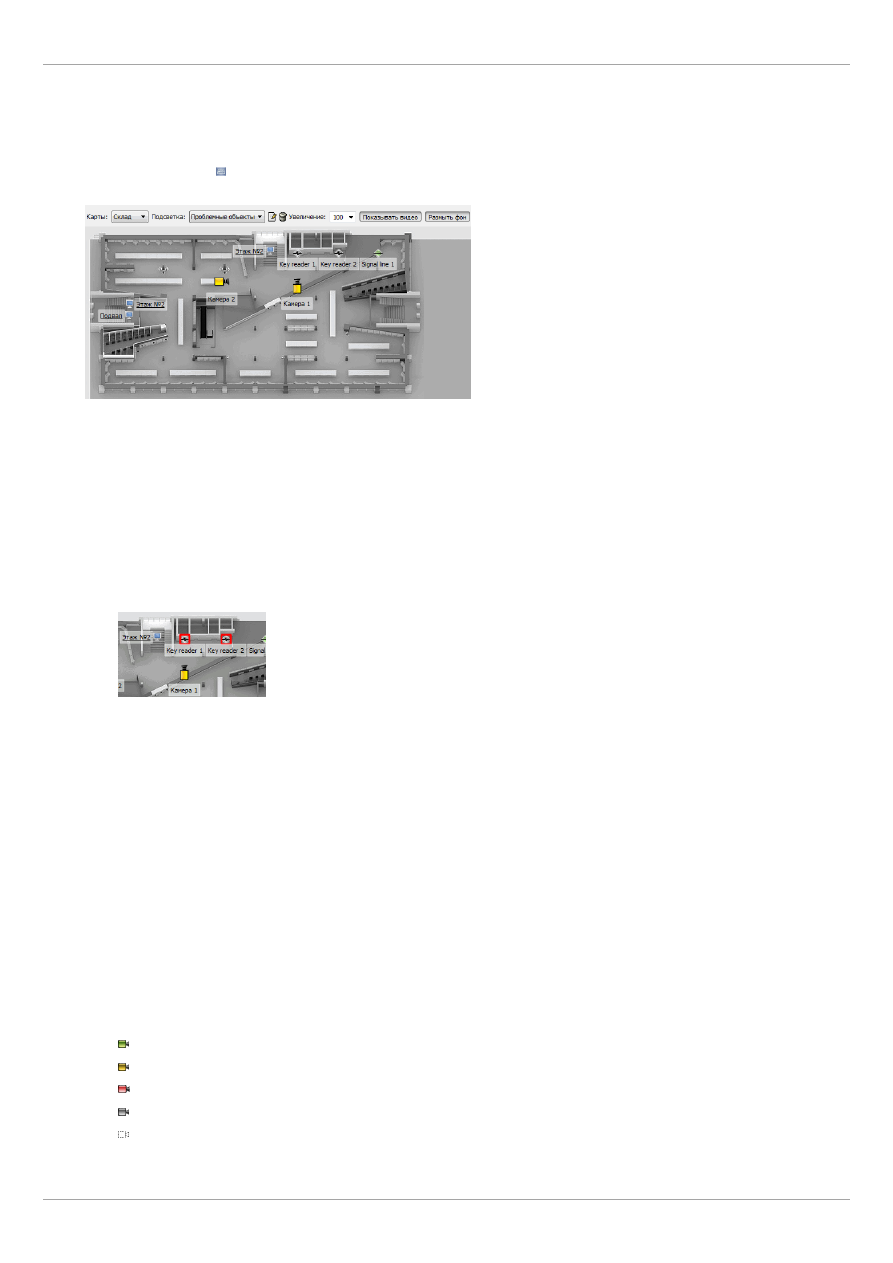

Карта

Карта - это специальный графический план, на котором отображены объекты видеонаблюдения TRASSIR

(камеры, устройства контроля доступа и т.д.). Для показа области вывода карт необходимо в главном меню

нажать на кнопку . Также, карту можно разместить в произвольной

области шаблона

. Пример области

вывода карт приведен далее на рисунке:

Для работы с картами используются следующие элементы интерфейса:

1. Панель управления выводом данных с карт (см. рисунок):

• Выпадающий список

Карты

- переключение между картами. Если список карт пуст, значит

администратор TRASSIR не создал ни одной карты.

• Фильтр

Подсветка

- цветовое выделение объектов на карте по некоторому признаку (например,

"камеры, с которыми нет соединения"). Порядок создания фильтра аналогичен рассмотренному ранее

в подразделе

Работа с деревом объектов TRASSIR

. Подсвеченные объекты выделяются красным

цветом:

•

Увеличение

- масштаб карты. Возможен как ввод вручную, так и изменение масштаба с помощью колеса

мыши.

•

Показывать видео

- кнопка, отображающая видео с камер. Обратите внимание, что видео с камеры

будет отображаться только в том случае, если для камеры администратор установил соответствующие

настройки. Кроме того, для некоторых камер администратор может задать настройки, при которых видео

отображается только при увеличении масштаба 150% и далее.
По умолчанию показ видео отключен. Первое нажатие на кнопку включает отображение видео, второе

- отключает.

•

Размыть фон

- функция, которая может быть полезна для того чтобы объекты карты были более

яркими, четкими и не сливались с фоновым рисунком карты. По умолчанию размытие фона отключено.

Первое нажатие на кнопку включает размытие фона, второе - отключает.

2. Объекты TRASSIR, размещенные на карте:

•

Камеры

- объекты, которые в зависимости от состояния могут характеризоваться следующими значками:

- есть видеосигнал, нет движения.
- есть видеосигнал, есть движение.

- есть видеосигнал, но он какой-либо причине не может быть записан в архив.

- нет видеосигнала.
- потерянный канал: для данного канала есть архив, но отсутствует оборудование для регистрации,

отображения и записи видео.
Включением и выключением записи на камерах можно управлять прямо с карты. Для этого необходимо

правой кнопкой мыши вызвать контекстное меню камеры и выбрать соответствующий пункт. Обратите

внимание, что указанные действия имеют эффект только в том случае, если администратором TRASSIR

была установлена возможность ручного включения и выключения записи.

•

Телепорты

- специальные объекты, предназначенные для переключения между картами. На карте

телепорты обозначаются иконкой . Для перехода к другой карте с помощью телепорта необходимо

навести на него указатель мыши и выполнить двойной щелчок.

• Прочие объекты - другие объекты TRASSIR, например, устройства СКУД "Орион". При этом для каждого

объекта можно вызвать контекстное меню, которое позволяет с помощью карты выполнять с объектом те

или иные действия. Состав возможных действий зависит от типа объекта, а также от параметров доступа

вашей учетной записи.

Управление скриншотами

Функционал ПО TRASSIR позволяет сохранять кадры (скриншоты) как при просмотре живого видео, так и

во время работы с архивными записями. Сделать скриншот можно массой различных способов: оператор

может вручную отправить команду, кадр можно сохранить с помощью настройки различных автоматических

реакций на определенные события в системе (детекцию движения, срабатывание датчика СКУД, пересечение

тревожной зоны и т.п.), в ПО имеется функция снятия скриншота по расписанию, или же Вы можете отправить

команду извне посредством SDK и т.д.
Для работы со скриншотами в TRASSIR предусмотрен специальный модуль. Для его отображения

необходимо:

1. Нажать кнопку вызова

дополнительных функций

, расположенную в меню кнопок

интерфейса

видеомонитора

2. Выбрать пункт

Перейти к управлению скриншотами

. На экране отобразится содержимое папки

скриншотов сервера.

Также, область управления скриншотами возможно разместить в произвольном месте шаблона. Для этого

воспользуйтесь соответствующими кнопками

редактора шаблонов

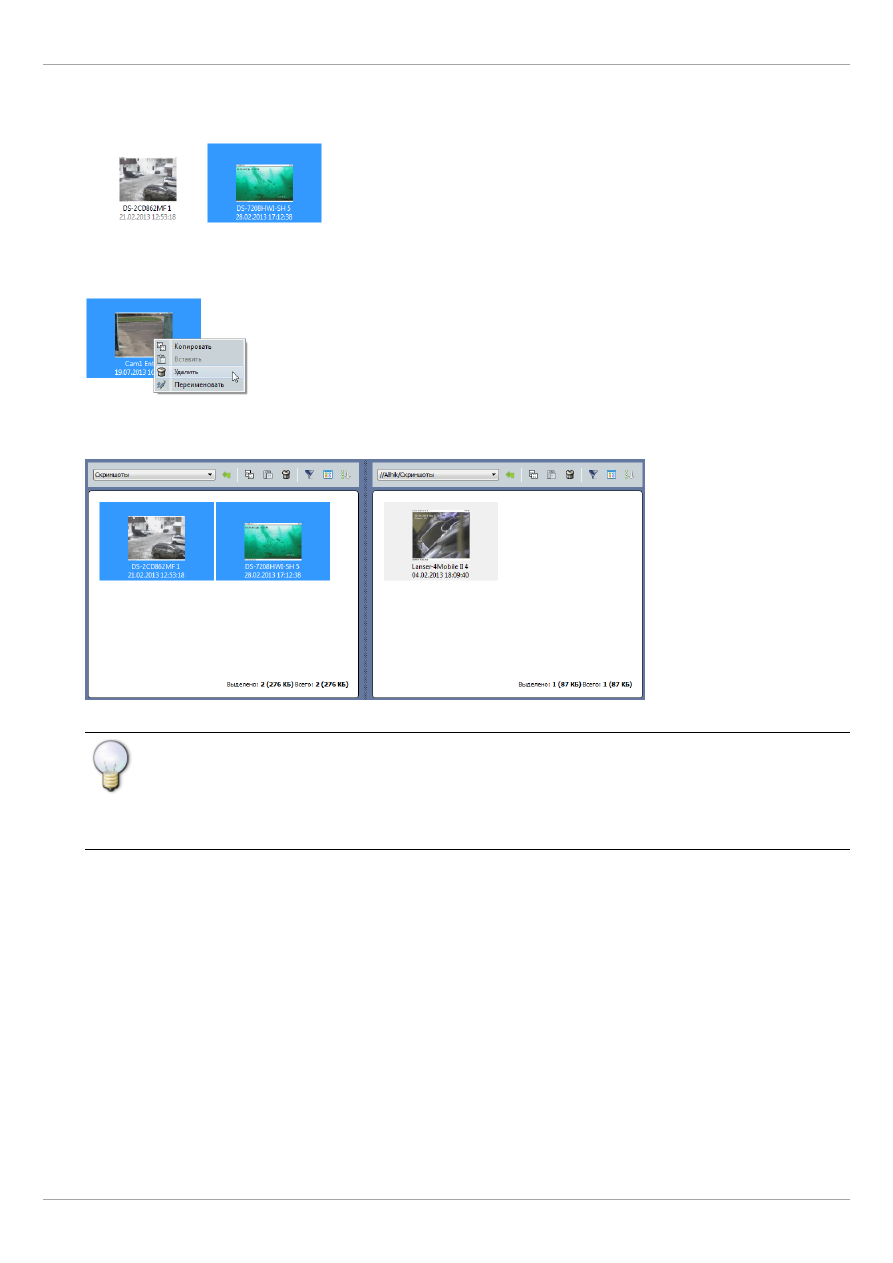

Условно, окно управления скриншотами можно разделить на 3 части:

•

Панель кнопок

- располагается в верхней части и содержит элементы управления.

•

Рабочая область

- главная область, расположенная по центру, содержит иконки файлов.

•

Статистика

- располагается в правом нижнем углу. Отображает суммарный объем и количество файлов

в папке, а так же объем и количество выделенных файлов.

Элементы панели кнопок:

•

- выпадающий список, позволяющий выбрать папку для просмотра. По умолчанию

отображается папка скриншотов локального сервера. К примеру, Вы можете выбрать съемный носитель

или папку скриншотов, подключенного по сети сервера. С такой папкой можно работать как с локальной.

Кнопка назад возвращает Вас на уровень выше, если это возможно.

•

- кнопки копирования, вставки и удаления.

•

- фильтра, позволяющий выбрать какие типы файлов будут отображаться.

•

- выбор внешнего вида иконок файлов.

•

- выбор типа сортировки файлов.

В центральной части окна отображается список файлов. Двойной клик по иконке скриншота разворачивает

его на всю область. Возврат к списку файлов осуществляется аналогично по двойному клику.

Правый клик мыши на файле вызывает контекстное меню. Пункты меню дублируют кнопки копирования,

вставки и удаления.

С помощью редактора шаблонов Вы можете добавить в один шаблон сразу несколько окон управления

скриншотами и работать с файлами примерно так же, как при работе с обычными папками Windows. Вы

можете выделять файлы мышью, перемещать файлы простым перетаскиванием между окнами и т.п.

Подсказка

Использовать несколько окон особенно удобно при работе с несколькими подключенными по

сети серверами, а также при копировании файлов на съемные носители. Обратите внимание, что

Вы можете копировать файлы экспортированного видео, однако просматривать видеофрагменты

необходимо с помощью внешних плееров.

Пример оформления

В качестве примера создается шаблон, содержащий следующие зоны:

• зону для вывода сигналов с 4 камер,

• дерево объектов с фильтром, отображающим только "проблемные" устройства (соединение с которыми

отсутствует),

• карту.

Для создания шаблона, содержащего указанные объекты, необходимо:

1. Нажать на кнопку настройки шаблонов

в верхней части экрана.

2. В открывшемся меню нажать на кнопку для раскрытия дополнительных пунктов меню.

3. Выбрать разделитель , нажав на левую кнопку мыши. Основная область при этом будет разделена на

три зоны, в соответствии с рисунком разделителя.

4. Разместить сигналы с 4 видеокамер. Для этого:

• Выбрать раскладку левой кнопкой мыши и, не отпуская ее, перетащить в левую верхнюю зону. Зона,

в которую будет помещена раскладка, будет подсвечена светло-голубым цветом.

• Отпустить левую кнопку мыши, зафиксировав местоположение раскладки для сигналов с видеокамер в

левой верхней зоне.

• Перетащить в созданную раскладку с помощью левой кнопки мыши сигналы с 4 видеокамер (список

камер находится справа; если он скрыт, его необходимо отобразить с помощью кнопки ).

5. Разместить дерево объектов и настроить фильтр для показа только "проблемных" устройств. Для этого:

• Нажать на кнопку настройки шаблонов отображения.

• Выбрать пункт

Дерево объектов (CMS)

левой кнопкой мыши и, не отпуская ее, перетащить дерево

объектов в правую верхнюю зону.

• Отпустить левую кнопку мыши, зафиксировав местоположение дерева объектов.

• В только что добавленной области раскрыть выпадающий список

Фильтр объектов

и выбрать

значение

Добавить

• Задать имя для фильтра и установить флажки, определяющие, какие объекты должен отображать

фильтр:

• в группе

Канал

установить флажок "Нет сигнала".

• в группе

IP-устройство

установить флажок "Нет соединения".

• в группе

Сервер

установить флажок "Индикатор здоровья показывает проблему".

• Нажать на кнопку

Подсказка

После добавления данного фильтра в дереве должны остаться только проблемные объекты:

каналы с отсутствующим сигналом; IP-устройства, с которыми нет соединения; серверы

TRASSIR, индикаторы здоровья которых показывают проблему.

6. Разместить карту в нижней зоне. Для этого:

• Выбрать в меню пункт

Карта

левой кнопкой мыши и, не отпуская ее, перетащить карту в нижнюю зону.

• Отпустить левую кнопку мыши, зафиксировав местоположение карты.

• В выпадающем списке

Карты

выбрать карту, которая будет отображаться в данной зоне.

Подсказка

Список карт будет пуст, если администратор не добавил в систему ни одной карты.

7. При необходимости изменить размеры зон для лучшего восприятия информации. Для изменения размера

зоны необходимо:

• Подвести указатель мыши к границе зоны так, чтобы указатель изменил вид на или .

• Нажать на левую кнопку мыши и, не отпуская ее, изменить соотношение размеров зон.

• Отпустить левую кнопку мыши, зафиксировав новые размеры зон.

8. В главном меню нажать на кнопку для сохранения шаблона.

9. Задать имя для шаблона и нажать на кнопку

. Результат создания шаблона приведен далее на рисунке:

Работа с камерами

«Список каналов»

«Окно камеры»

«Настройка внешнего вида окна камеры»

«Работа с поворотными камерами»

Список каналов

Список каналов отображается в правой части экрана. По умолчанию каналы выводятся по алфавиту, но вы

можете изменить порядок вывода, "перетащив" канал при нажатой левой кнопке мыши в требуемое место.
Если на канале щелкнуть левой кнопкой мыши, то все пространство основной области займет видео с

указанного канала.
Список каналов может быть скрыт или отображен с помощью кнопки . Кроме того, можно изменить размеры

области списка - для этого необходимо навести указатель мыши на границу области, нажать на левую кнопку

мыши и, не отпуская ее, изменить ее размеры. В этом случае для каждой камеры будет выводиться не только

иконка, но и наименование камеры.
Каждый канала в списке характеризуется одной из следующих иконок:

- есть видеосигнал, нет движения.
- есть видеосигнал, есть движение. Для регистрации движения на канале должен быть настроен детектор

движения.

- есть видеосигнал, но он какой-либо причине не может быть записан в архив.

- нет видеосигнала.
- потерянный канал: для данного канала есть архив, но отсутствует оборудование для регистрации и записи

видео.
Каналы можно объединять в группы. Группы каналов характеризуются следующими иконками:

- группа каналов, где хотя бы в одном канале есть видеосигнал и нет движения.
- группа каналов, где хотя бы в одном канале есть видеосигнал и обнаружено движение.

- группа каналов, где хотя бы один канал не может записать данные в архив.

- группа, состоящая из потерянных каналов и/или из каналов, где нет видеосигнала.

В списке каналов отображаются как локальные каналы (каналы устройств, непосредственно подключенных

к данному серверу), так и сетевые каналы (каналы устройств, подключенных к другому серверу TRASSIR с

которым установлено соединение по сети). По умолчанию сетевые каналы группируются в папки, названные

по имени сервера которому они принадлежат.
TRASSIR сервер позволяет производить запись сетевых каналов в свой локальный архив. Сетевые каналы,

по которым присутствует запись в локальном архиве, характеризуются следующими иконками:

- есть видеосигнал, нет движения.
- есть видеосигнал, есть движение.
- нет видеосигнала.

Если количество камер велико, то для экономии пространства и повышения удобства вы можете их

сгруппировать. Для группировки каналов необходимо:

1. Отобразить список каналов (если он скрыт).

2. Нажать на клавишу CTRL или SHIFT и, не отпуская ее, выделить каналы для группировки (по аналогии с

выделением файлов в Windows).

3. Нажать на правую кнопку мыши и в контекстном меню выбрать пункт

Поместить в группу

4. Задать имя для группы каналов и нажать на кнопку

Для получения доступа к каналам группы необходимо щелкнуть левой кнопкой мыши на иконке группы.
Для отмены группировки необходимо выделить канал в группе и, не отпуская левой кнопки мыши,

перетащить его в требуемое место списка каналов.

См. также

«Окно камеры»

«Настройка внешнего вида окна камеры»

«Работа с поворотными камерами»

Окно камеры

В области отображения видео присутствуют различные кнопки для работы с камерой. Количество кнопок и

их внешний вид может меняться в зависимости от функциональных возможностей камеры, размера окна и

режима отображения, настроек прав пользователя, под которым осуществлен вход в систему, а также от

используемых модулей видеоаналитики. По умолчанию все кнопки скрыты. Для их отображения необходимо

поместить курсор мыши над нужным окном, либо сделать окно активным, кликнув по нему левой клавишей

мыши.

Подсказка

Исключение составляет кнопка индикации записи архива. Она отображается на всех каналах, на

которых запись была включена оператором, либо осуществляется в постоянном режиме.

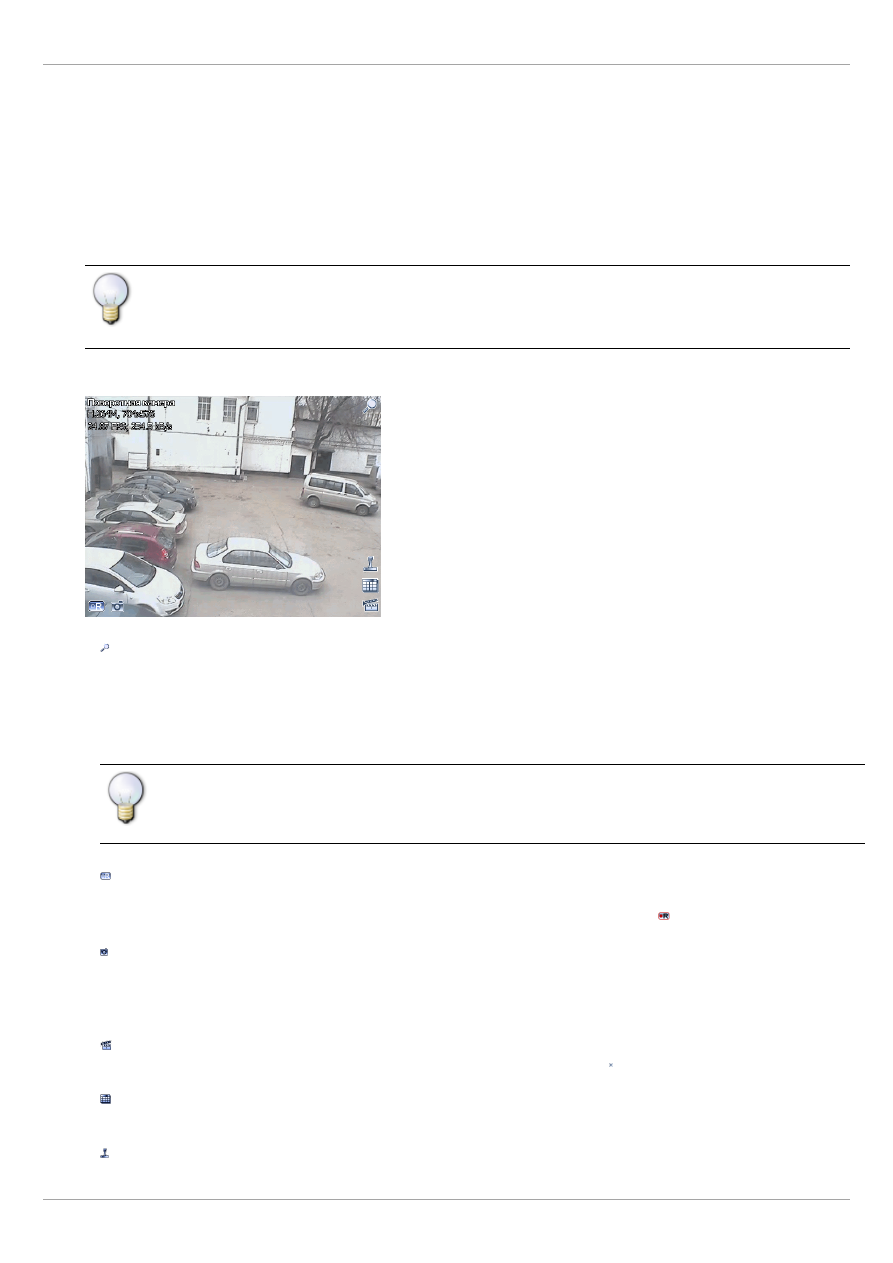

Общий вид окна камеры представлен ниже.

• - кнопка включения / выключения цифрового увеличения (зума). Нажатие кнопки включает режим

цифрового увеличения.
Для управления уровнем зума используется колесо мыши. К тому же эффекту приводят одиночные клики

по картинке левой (для приближения) и правой (для удаления) клавишами мыши. Выбрав нужный уровень

зума, Вы можете перемещать область увеличения зажав левую клавишу мыши.

Подсказка

Также, использовать функцию цифрового увеличения можно при зажатой клавише

CTRL

•

- кнопка включения / выключения записи архива. Однократное нажатие включает запись архива,

повторное - выключает.
Всегда, когда происходит запись в архив, кнопка окрашивается в красный цвет .

• - сделать скриншот. При нажатии на кнопку текущее изображения камеры будет сохранено в графический

файл.
При использовании настроек по умолчанию скриншот помещается в папку

"%Системная папка TRASSIR

%/shots"

•

- кнопка входа в

архив

. Правый клик по кнопке вызывает контекстное меню, позволяющее выбрать архив,

с которым будет вестись работа. Для выхода из архива нажмите кнопку .

•

- календарь. При нажатии на кнопку открывается календарь архивных записей, при этом камера

автоматически переходит в режим

просмотра архива

• - кнопка для

управления поворотной камерой

. Однократное нажатие включает режим управления

поворотной камерой, повторное - выключает.

содержание .. 1 2 3 ..
