Мочевой пузырь умеренно наполнен, безболезненный. Мочевые камни,

новообразования не выявляются.

Исследование нервной системы

1. Исследование поведения

Угнетение отсутствует. Выявляется незначительное возбуждение.

2. Исследование черепа

Форма   черепа   не   изменена.   Объем   не   увеличен.   Температура   не

изменена, целостность не нарушена, кости не податливы. Болезненности в
области черепа не наблюдается.

3. Исследование позвоночного столба

Искривление   отсутствует.   Болевая   чувствительность   не   выявляется.

Температура не изменена. Переломы, смещения позвонков отсутствуют.

4. Исследование поверхностной и глубокой чувствительности

Болевая, тактильная, температурная чувствительность не изменены.
Электрическая чувствительность в связи с отсутствием возможности не

определялась.

Глубокая чувствительность не изменена.

5. Исследование  рефлексов

Кожные   рефлексы   –   брюшной,   хвостовой,   анальный,   холки,   –   не

изменены.

Рефлексы   со   слизистых   оболочек   –   корнеальный,   кашлевой,

чихательный – не изменены.

Глубокие рефлексы – коленный и ахиллов рефлекс не изменены.

6. Исследование двигательной сферы

Мышечный   тонус   не   изменен,   атаксия,   параличи,   парезы,   судороги,

гиперкинезы отсутствуют.

7. Исследование органов чувств

7

Зрение   не   изменено.   Инфильтрация   век,   опускание   верхнего   или

нижнего   века,   выпячивание   или   западение   глазного   яблока,   косоглазие,
дрожание   глазного   яблока,   сужение   или   расширение   зрачка,   помутнение
роговицы,   истечения   из   глаз,   воспаление   сетчатки,   зрительного   соска
отсутствуют. Зрачковый рефлекс не изменен.

Слух   не   изменен.   Ушные   раковины   не   изменены.   В   наружном

слуховом проходе – небольшие скопления ушной серы.

Обоняние не изменено.
Вкус не изменен.

8. Исследование вегетативной нервной системы

Вегетативная нервная система не изменена. У животного наблюдается

нормотония.

8

                                            Методические указания по реографии

  Реография – метод регистрации физиологических функций по изменению

электрического сопротивления ткани или органа. Для этого используются специальные

приборы – реографы или приставки к усилителям переменного тока

(электрокардиографу). Применяется биполярное отведение через металлические

электроды округлой или конической формы. В данном случае используется приставка

РГ-10-ТЛ к электрокардиографу, которая предназначена для определения пульсового

кровенаполнения сосудов, частоты пульса, тонуса и характера венозного оттока

одновременно в 2 отведениях методом одноканальной реовазографии. Он может быть

использован также для одновременной регистрации реовазограммы (сосудистый тонус)

и реопневмограммы (дыхание). Прибор служит также для определения ударного и

минутного объёмов крови, частоты дыхания, скорости вдоха и выдоха.

Необходимые принадлежности: Реограф или приставка РГ-10-ТЛ, электрокардиограф,

электроды, резиновые ленты для крепления электродов, бинт, ножницы, электродная

или зубная паста (можно заменить 3 % раствором натрия хлорида), используемый

объект (человек или животное).

Ход работы начинается с включения приборов и присоединения электродов.

1. Подсоединяют электрокардиограф к реовазографу-приставке. Для этого вставляют

в соответствующие гнёзда приставки электродные провода (красный, чёрный,

жёлтый) электрокардиографа.

2. Заземлить электрокардиограф и включить его в сеть. Тумблер включения реографа

вне работы должен стоять в положении “выкл.”.

3. Наложение электродов. Электроды площадью 4-5 см квадратных фиксируются с

помощью резиновых тесёмок с медиальной или латеральной стороны в

дистальном или проксимальном участках конечностей (пясти, плюсны, голени,

верхней части предплечья). Подэлектродные участки кожи обезжиривают спиртом

или эфиром. Под электроды для лучшего контакта помещаются марлевые

салфетки, смоченные 3 % раствором натрия хлорида или электродной пастой

(можно слегка разжиженной зубной пастой). У животного подэлектродные

участки тщательно выбриваются.

4. Подсоединить провода приставки к электродам. Красная пара проводов (отведение

“d”) подсоединяется к одному отведению (например, к отведению – “грудная

конечность”) (рис. 1а), жёлтая пара проводов (отведение “s”) – ко второму

отведению (например, “грудная” и “тазовая конечность”), предназначенного для

регистрации реопневмограммы (рис. 1б).

5. Включить электропитание электрокардиографа. Переключатель отведений

электрокардиографа установить в положение “1 отведение”, переключатель

скорости установить в положение “25 мм/с”.

6. Включить электропитание приставки или реовазографа, установив тумблер в

положение “вкл”, а положение переключателя “отведение” – в начале в положение

“d”, затем “s” (в зависимости от поставленной задачи).

7. Через 5-7 секунд, если нет “наводки” (отклонение пера не более 3-5 мм) нажать на

кнопку “запись” на приборе.

8. По истечении 3-4 секунд отжать кнопку “запись”. Такая длительность достаточна

для регистрации 5-6 реопульсограмм, например, у человека, овец и собак.

9. По окончании записи при включенном на “запись” электрокардиографе

зафиксировать калибровочный импульс нажатием на кнопку приставки

“калибровка”. Амплитуда метки должна быть не менее 7-8 мм.

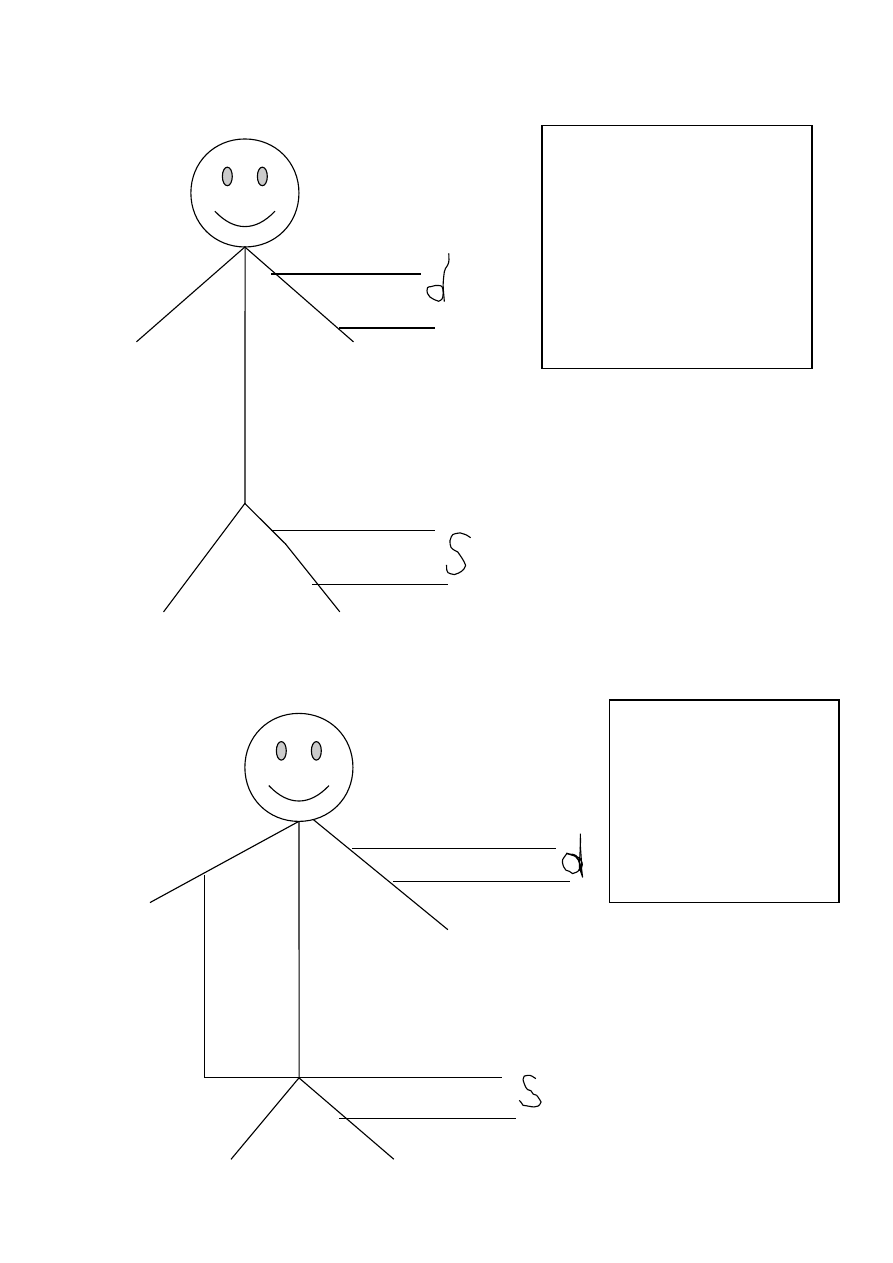

Рис. 1б Схема для
одновременной
регистрации
реовазограммы (d) и
реопневмограммы (s)

Рис. 1а Схема для
одновременной
регистрации реовазограмм
от грудной и тазовой
конечностей

Обработка реовазограмм и реопневмограмм



 .

1.

       Анализ реовазограммы (РВГ) (реопульсограммы)



 .

1 – расчёт систолического пульсового кровенаполнения производится по формуле:

А = На/Нки * 0,2 (Ом), где

На – амплитуда систолической волны РВГ в мм,

Нки – амплитуда калибровочного импульса в мм,

0,2 – коэффициент, характеризующий значение калибровочного импульса в Омах.

Ка = На/Нв – систоло-диастолический коэффициент

2 – частота пульса рассчитывается по формуле:

N = B*K/L * 60, где

L – суммарная длина K реоволн в мм,

K – число реоволн,

B – скорость записи в мм/с.



2.

       Анализ реопневмограммы (РПнГ)



 .

По реопневмограмме (рис. 3) вначале следует амплитуду кривой (Н), длительность

вдоха (lt вд) и выдоха (lt выд) в мм. В реовазограмме РПнГ регистрируется

отрицательной полярностью. На основе измеренных величин вычисляются

следующие показатели:

Дыхательный объём (ДО)

ДО = Н/Нки * К (Ом), где

Н – высота РПнГ в мм,

Нки – высота калибровочного импульса в мм,

К – коэффициент сопряжения для данного прибора (плюс-минус 0,2 Ома)

Длительность вдоха (t вд), измеряется в секундах

t вд = lt вд/u (секунд), где

u – скорость записи в мм/c

Рис. 2 Внешний вид типовых реовазограмм и обозначения их измерения
а – анакрота, б – дикротическая волна, в – катакрота

Длительность выдоха (t выд)

t выд = lt выд/u (секунд)

Отношение длительности вдоха к длительности выдоха

t вд/t выд

Частота дыхания

N = u/L * 60 минут (в  минус первой степени)

u – скорость записи в мм/с,

L – длительность дыхательного цикла в мм.

Минутный объём дыхания (МОД)

МОД = ДО * N (Ом/мин)





Литература

1. Тукшаитов Р.Х., Новошинов Г.П. Сравнительный анализ схем включения

биообъекта и выбор оптимальной частоты в реовазографии.//Современные методы

исследования мозгового и периферического кровообращения. – М., 1969. – с. 51-

59.Рис. 3 Вид типовой реопневмограммы
