РЕНТГЕНОДИАГНОСТИКА ЗАБОЛЕВАНИЙ КОСТЕЙ И СУСТАВОВ. АТЛАС РЕНТГЕНОГРАММ (С. Райнберг) - часть 11

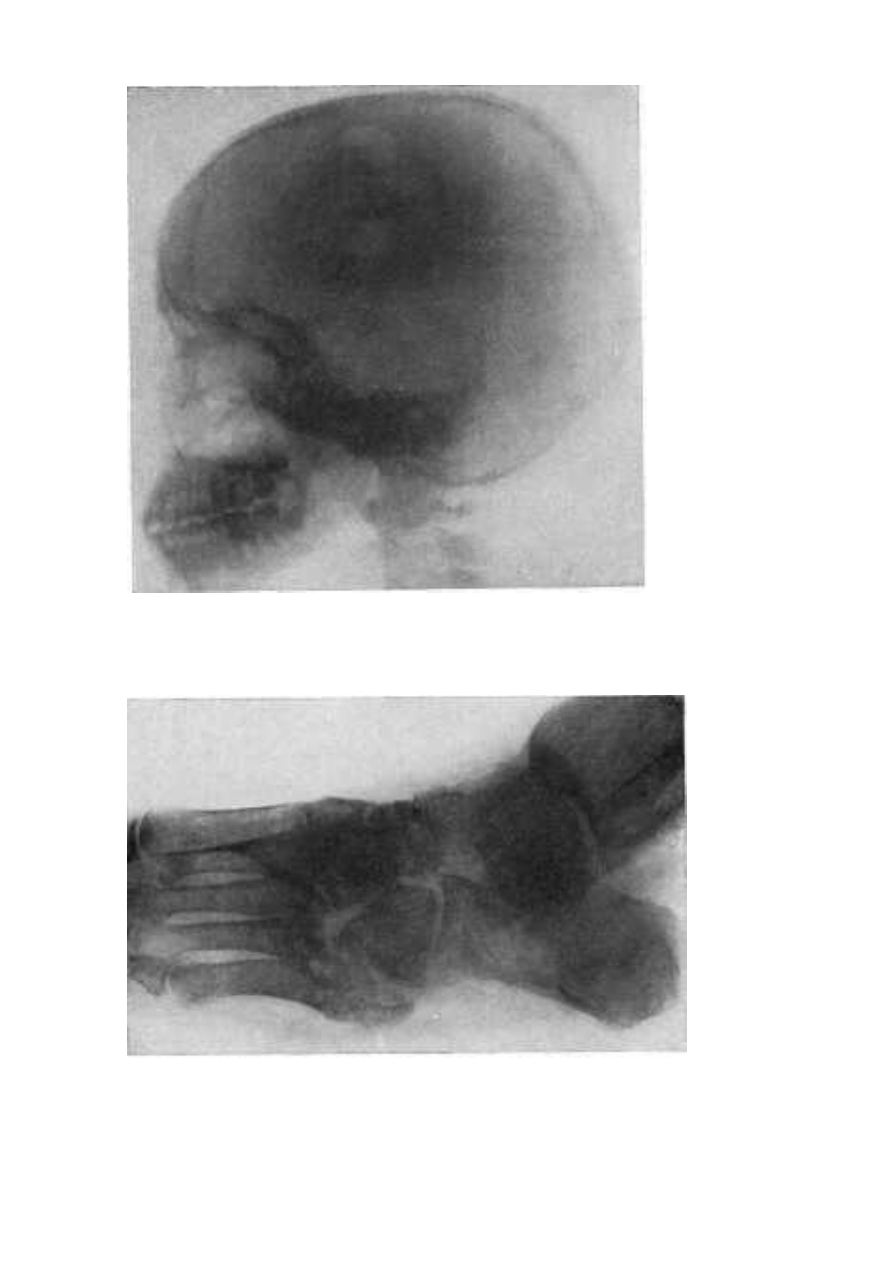

Рис. 134. Туберкулез плоских костей свода черепа с обширной

секвестрацией у 12-летней девочки. Оперативное и гистологическое

подтверждение диагноза.

Рис. 135. Туберкулезный артрит наружного отдела лисфранкова сустава у 30-летнего
больного. Свищевая форма.

59

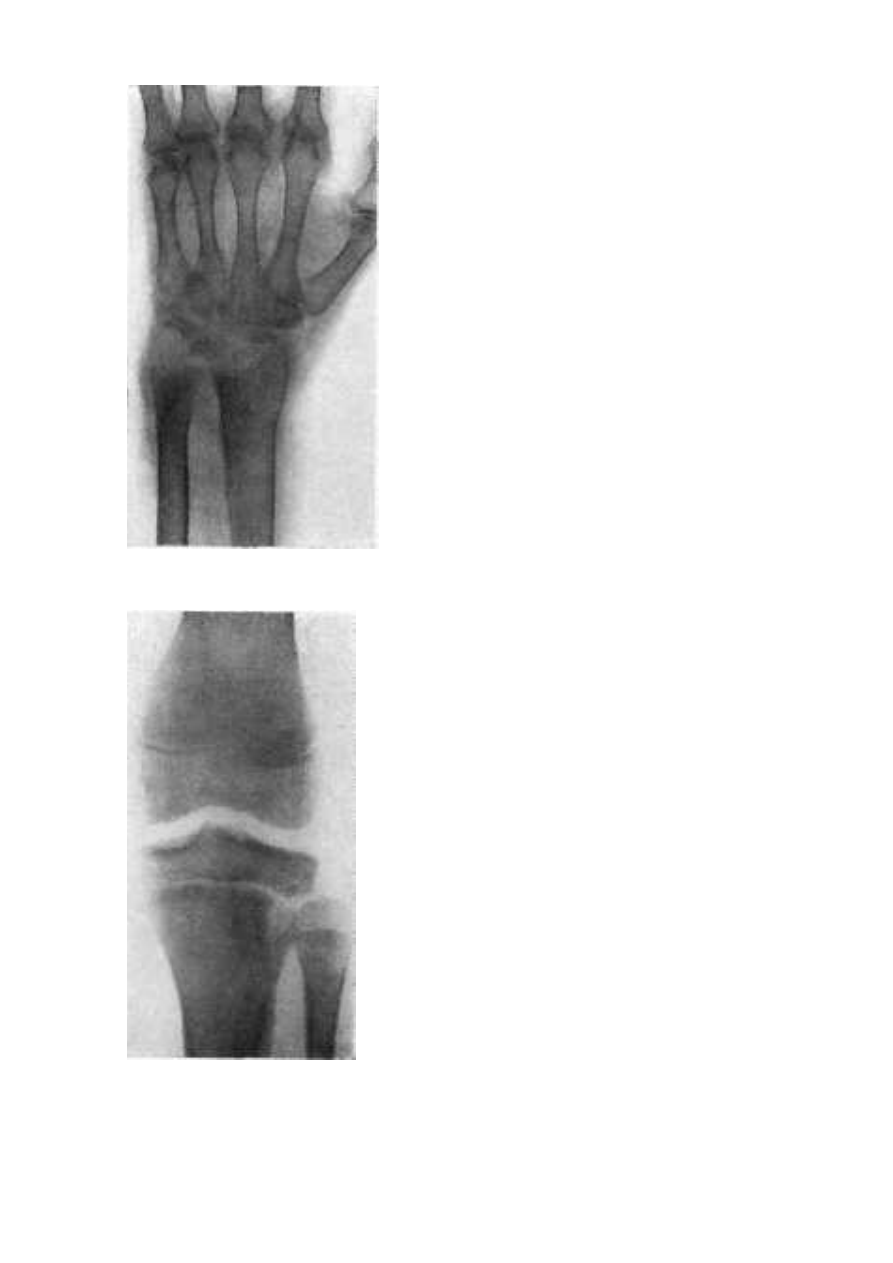

Рис. 136. Туберкулезный артрит лучезапястного сустава у 45-летней женщины со
значительной деструкцией проксимального ряда запястных костей. Отчетливо
выраженный остеопороз. Закрытая форма

Рис. 137. Первично-костная форма туберкулезного гонита. Типичный эпи-метафизарный
костный очаг в латеральной части большеберцовой кости до непосредственного перехода
в суставную полость. Клинически на первом плане симптомы экссудативного синовита.

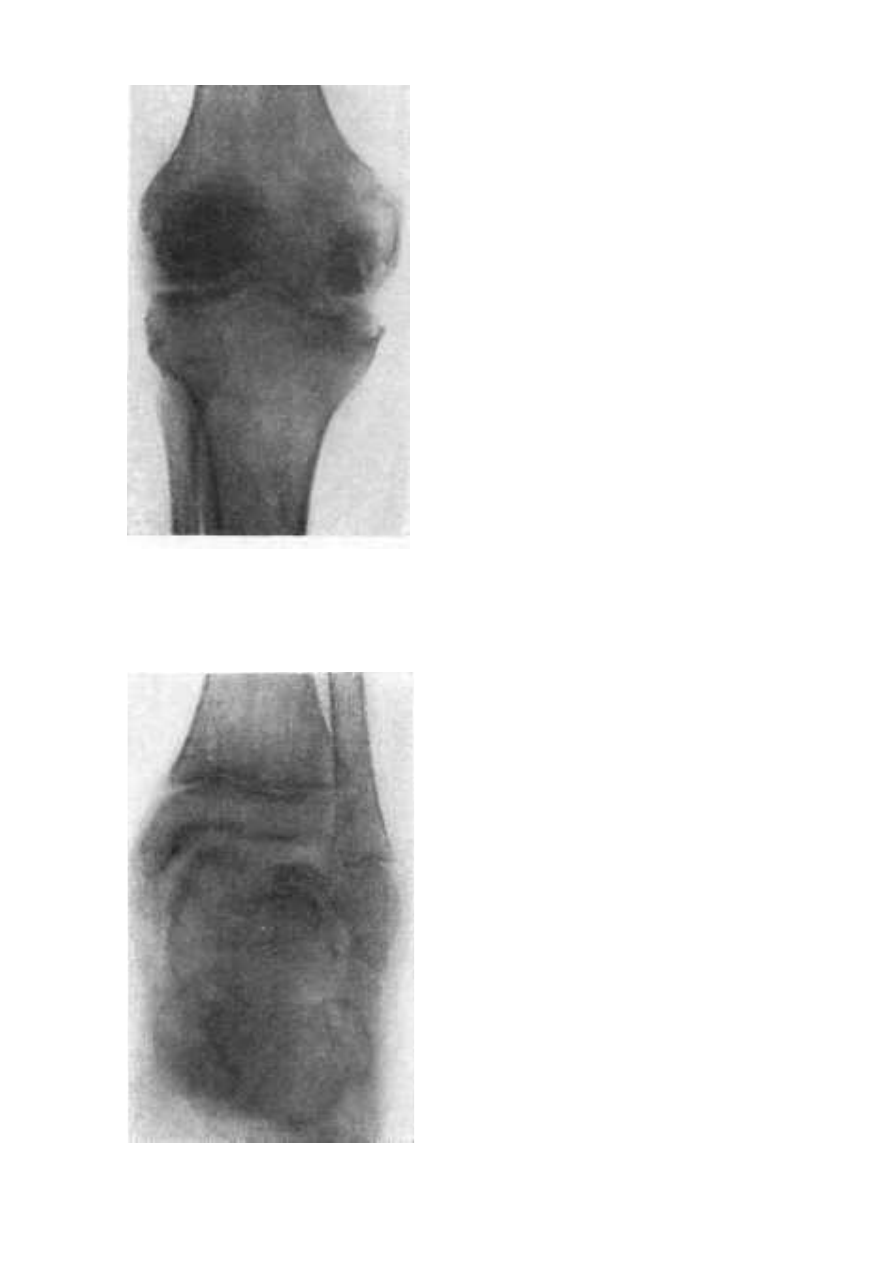

Рис. 138. Первично-костная форма туберкулезного гонита. Крупный подхрящевой
некротический очаг - секвестр - в медиальном мыщелке бедра. Краевые разрушения
мыщелков бедра и большеберцовой кости на местах прикрепления суставной сумки.
Остеопороз. Закрытая форма, свищей нет.

60

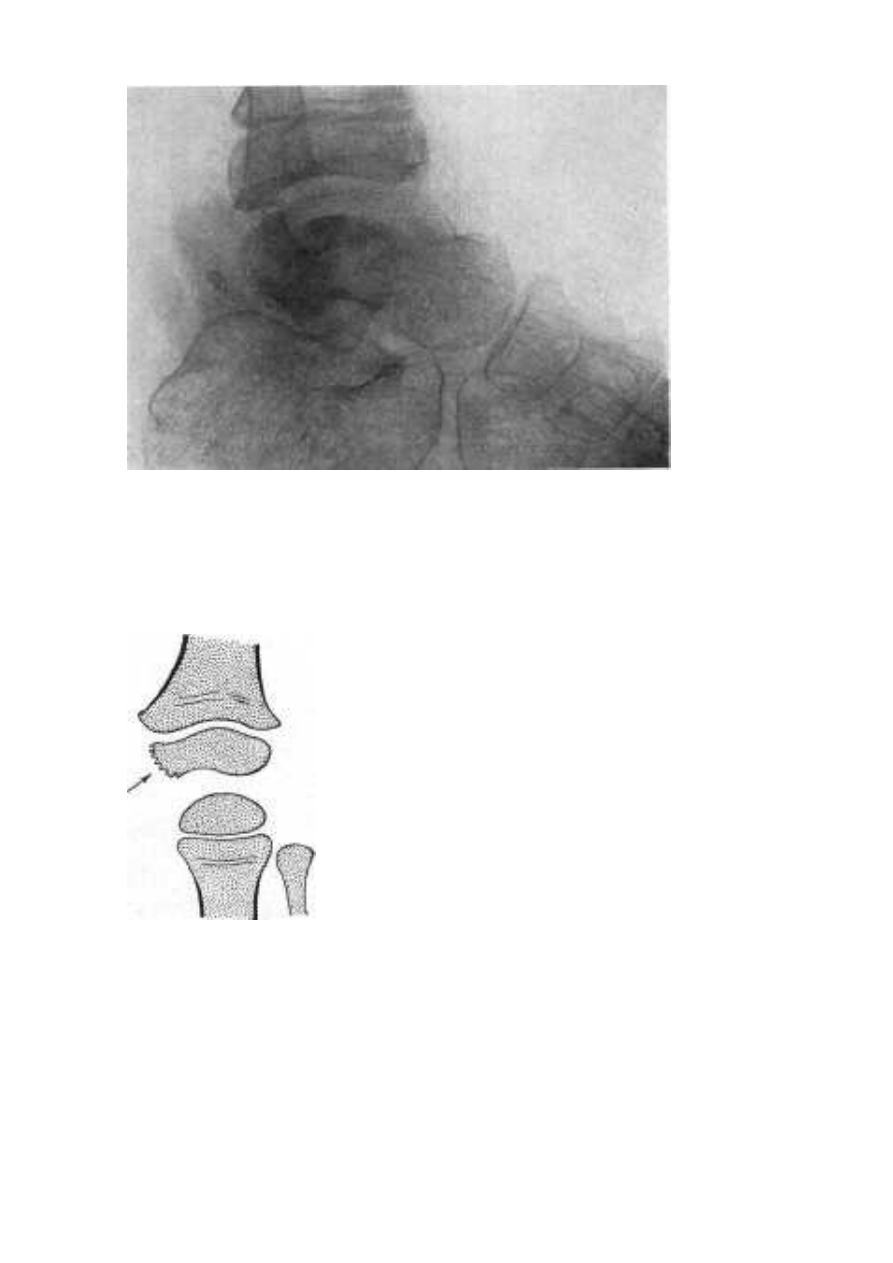

Рис. 139. Первично-костная форма туберкулезного артрита голеностопного сустава
годичной давности у 10-летнего мальчика. Некротический подхрящевой участок -
секвестр - суставной поверхности таранной кости, вдавленный в частично разрушенную
кость. Значительный остеопороз.

А - прямая рентгенограмма; Б- боковая рентгенограмма.

GI

Рис. 140. Нормальная зазубренность медиального контура ди-стального ядра окостенения
бедренной кости, симулирующая туберкулезное поражение коленного сустава.

62

АК<1В51?5ВГЧЙ?ад*гЯЯ13В

-, А,Р„ФИ, чя-уярЗЗа?8 ™"»-

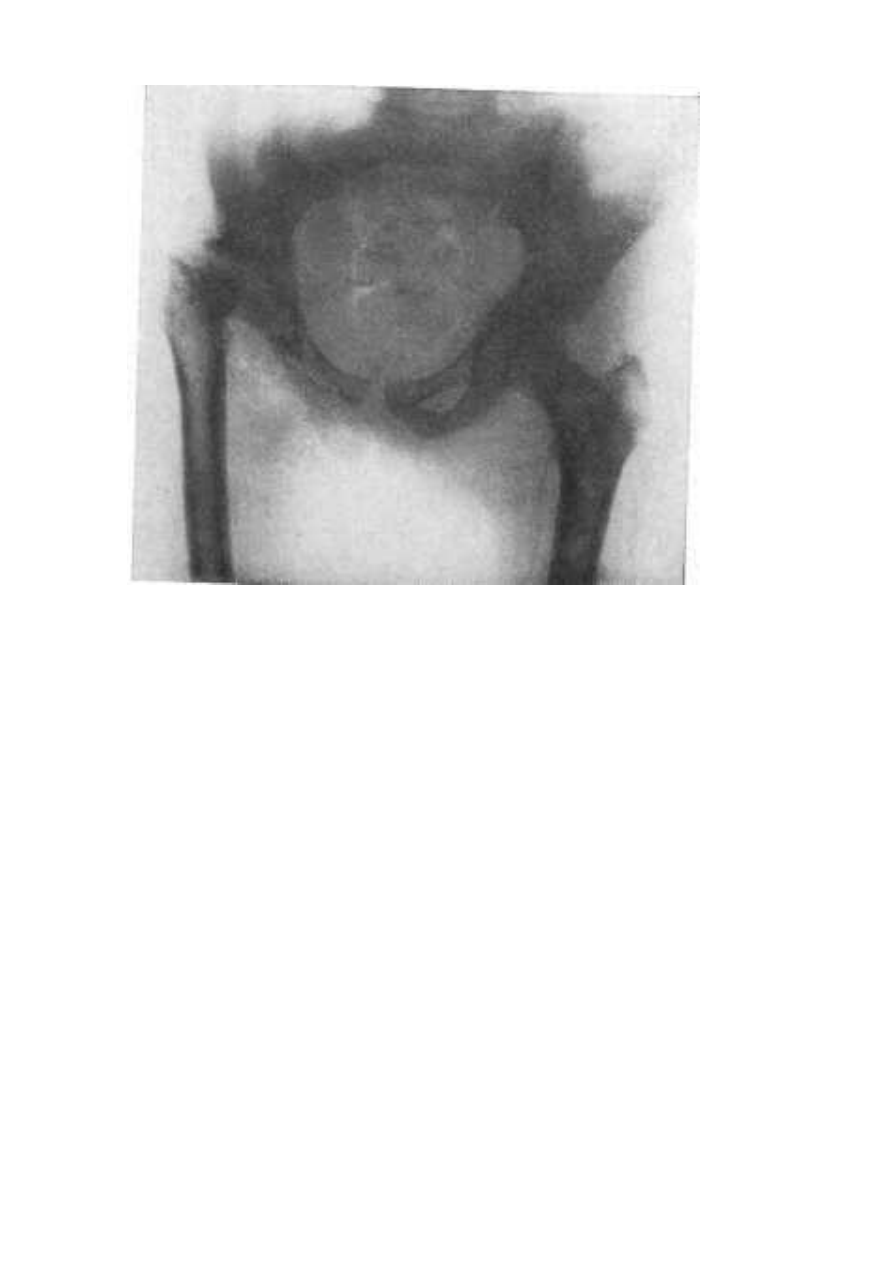

Рис. 142. Туберкулезный коксит. Первично-вертлужная костная форма. Округлый
деструктивный очаг в надвертлужной части подвздошной кости. Переход на весь
тазобедренный сустав. Остеопороз.

63

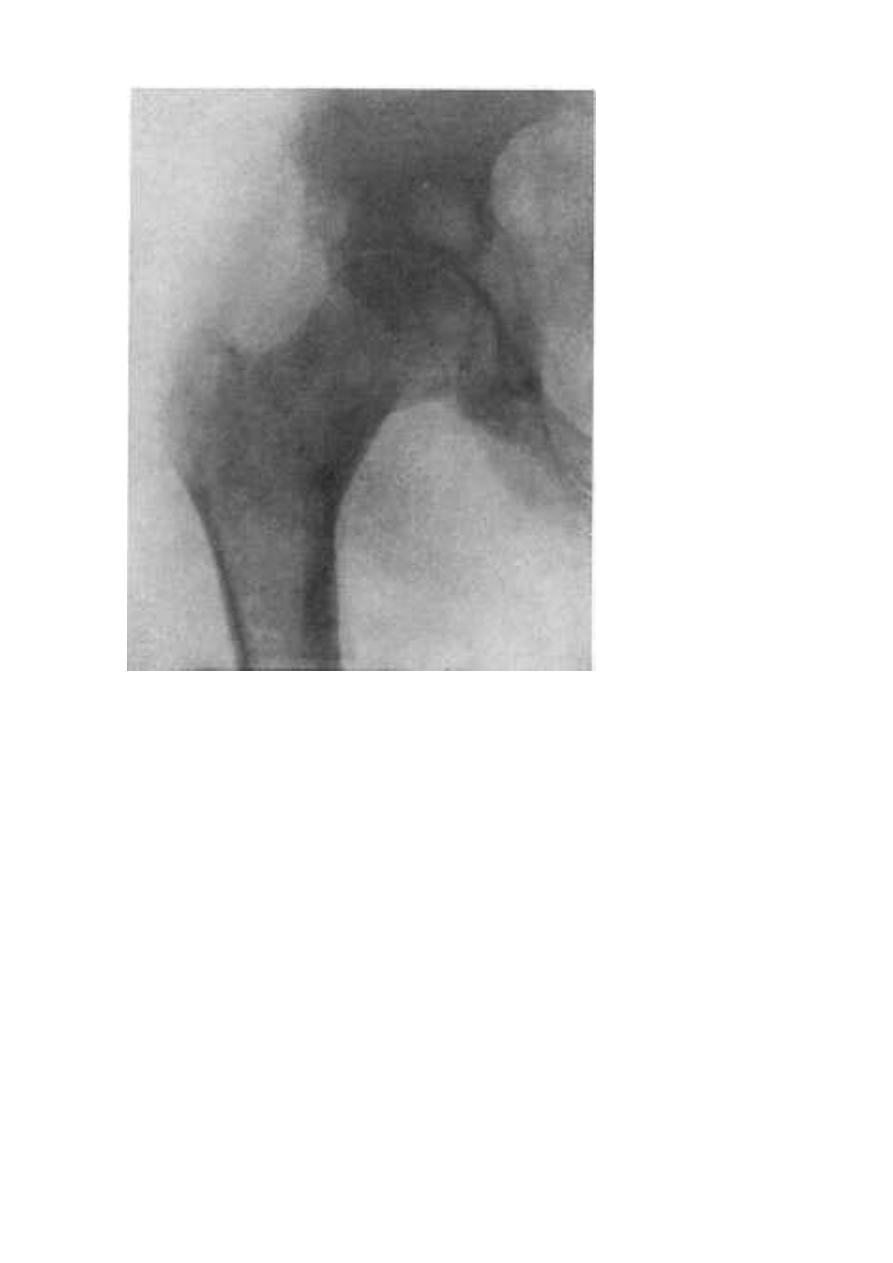

Рис. 143. Внесуставной шеечный туберкулезный очаг с центральным секвестром.
Клинически - явления начинающегося туберкулезного коксита.

Рис. 144. Внесуставной деструктивный очаг в межвертельной области бедра и у основания
большого вертела двухлетней давности с небольшим свищом. Напрлвлена на
рентгенологическое исследование с диагнозом дипло-коккового очага. Диагноз
туберкулеза подтвержден оперативно, гистолохически и бактериологически.

64

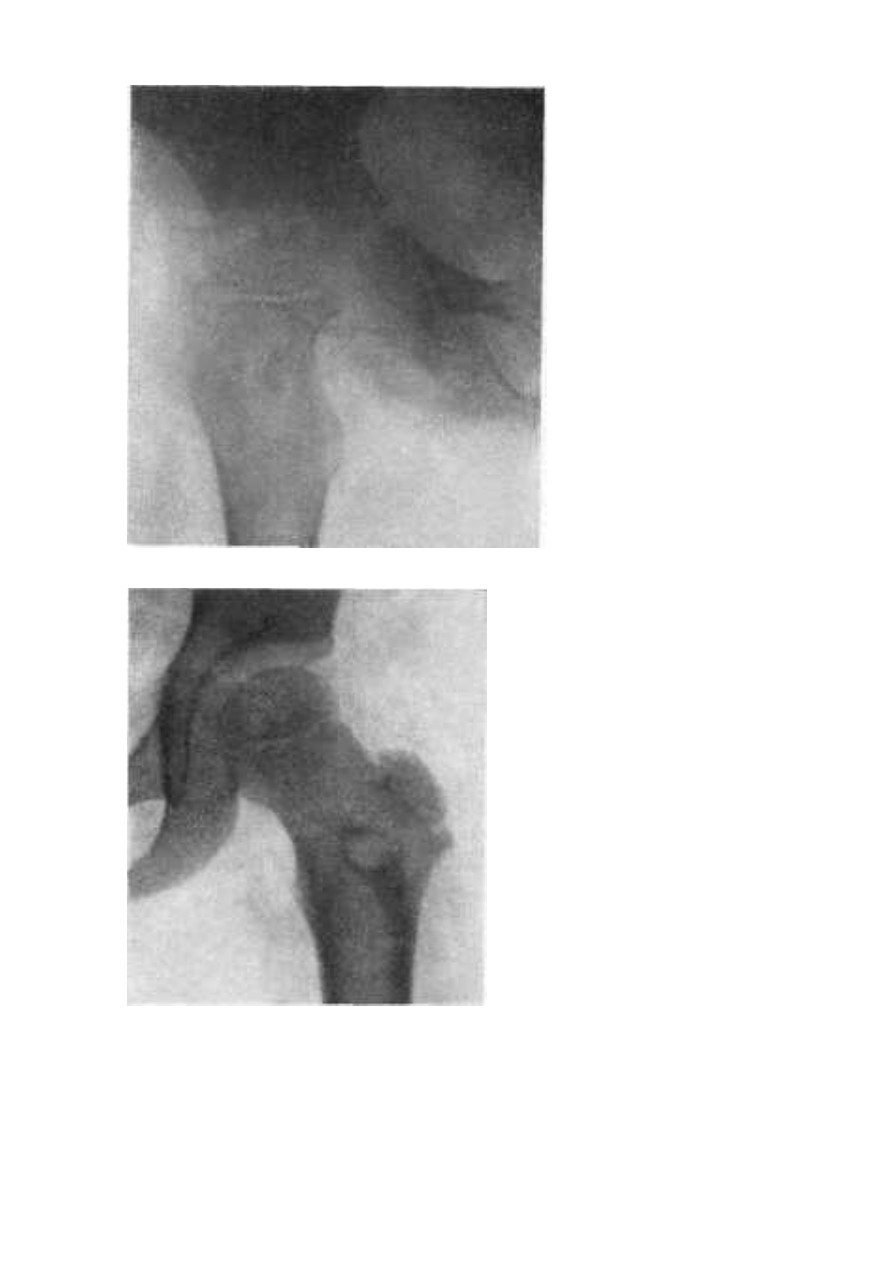

Рис. 145. Туберкулезный трохантерит. Значительное разрушение массива и особенно
верхнего полюса большого вертела. Туберкулезный бурсит сумки большой ягодичной
мышцы. Тазобедренный сустав патологических изменений не представляет.

Рис. 146. Туберкулез лонных костей, преимущественно левой, а также симфиза лонных
костей с весьма благоприятным клиническим течением.

65
