РЕНТГЕНОДИАГНОСТИКА ЗАБОЛЕВАНИЙ КОСТЕЙ И СУСТАВОВ. АТЛАС РЕНТГЕНОГРАММ (С. Райнберг) - часть 12

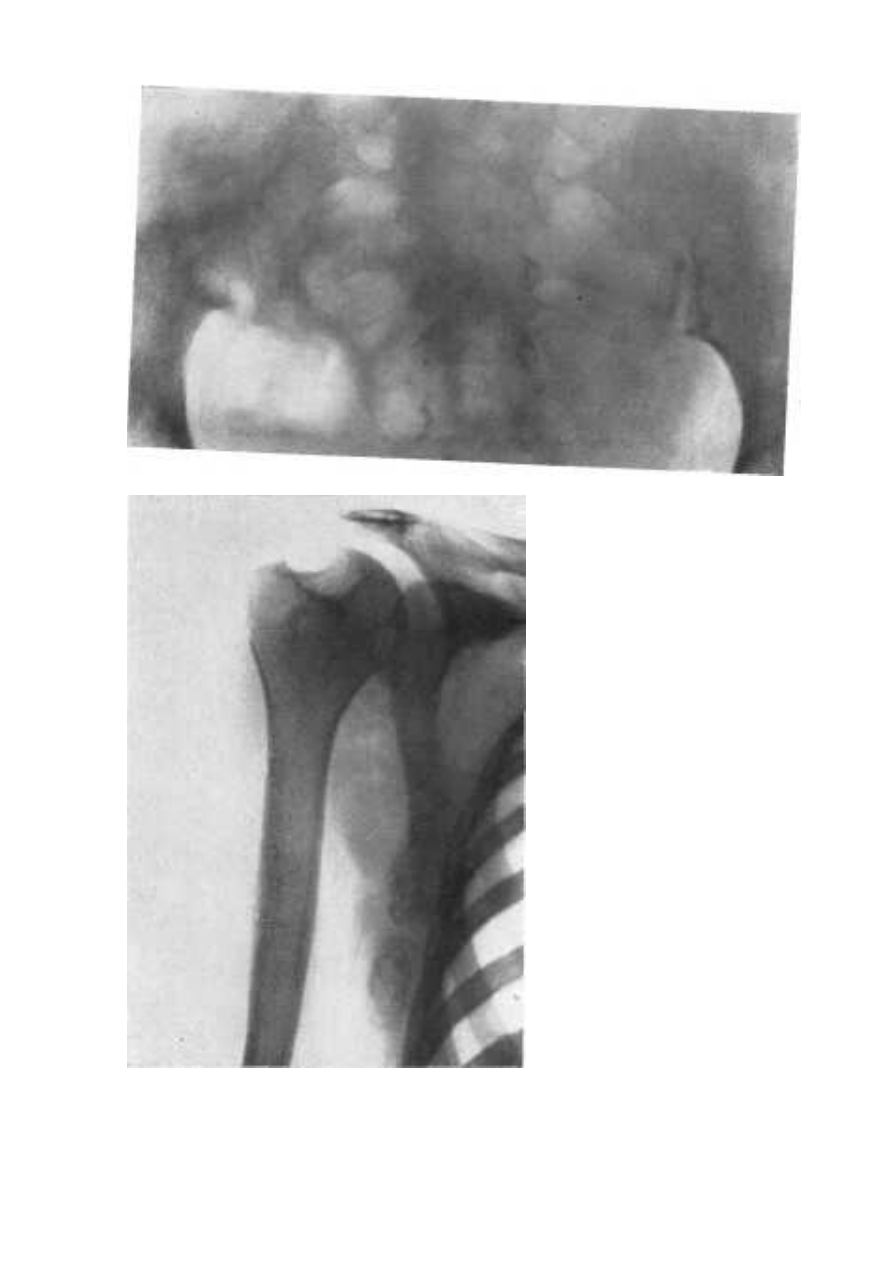

Рис. 147. Туберкулез правого пояснично-крестцового сошене (туберкулезный сакроилеит)

Рис. 148. Типичная картина туберкулезной сухой костоеды плечевой головки (caries sicca
tubercu-losa). Обызвествленные туберкулезные лимфатические узлы в подмышечной
области.

67

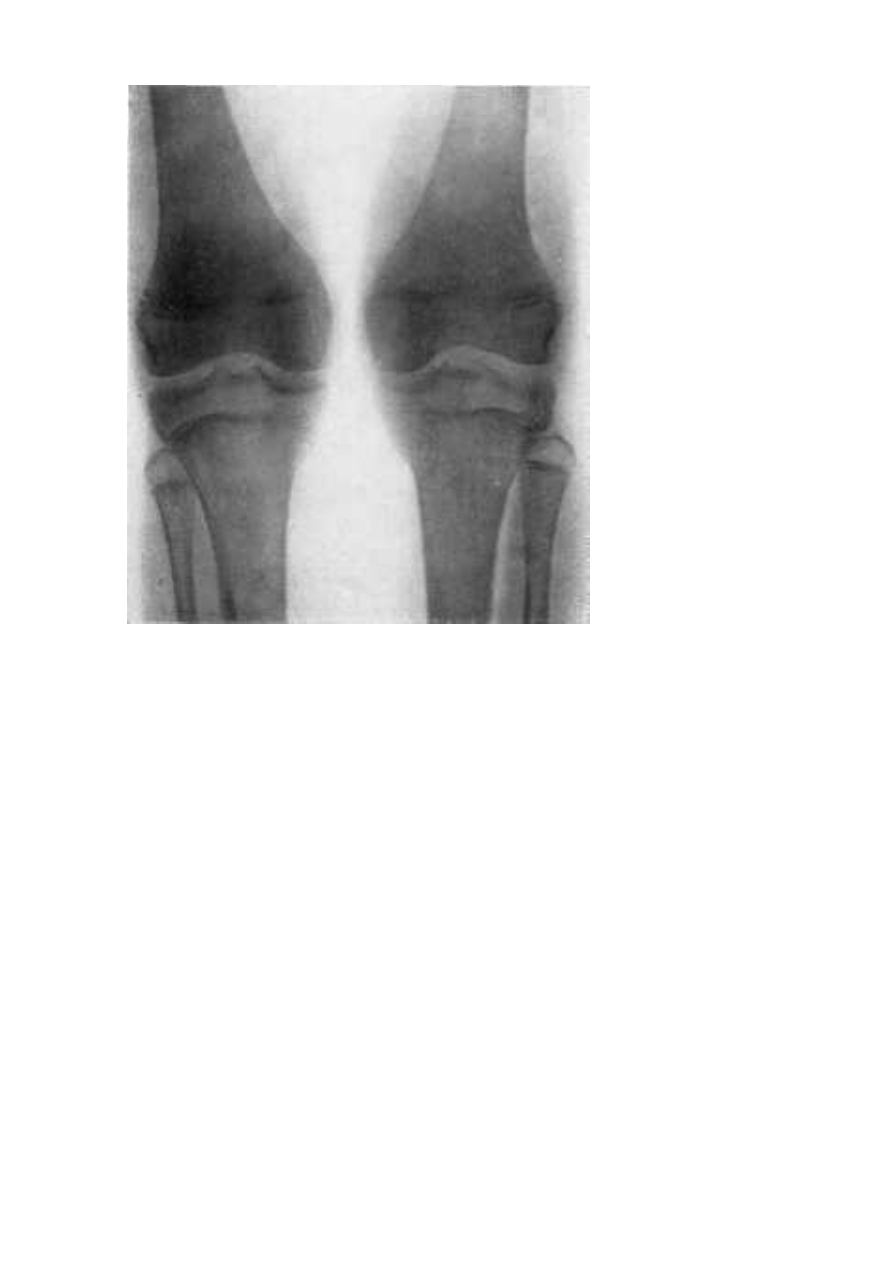

Рис. 149. Рентгенограмма области обоих коленных суставов 15-летней девушки с
туберкулезным полиартритом Понсе. Полное отсутствие деструктивных изменений в
костно-хрящевом аппарате суставов. Имеется лишь значительный равномерный
остеопороз.

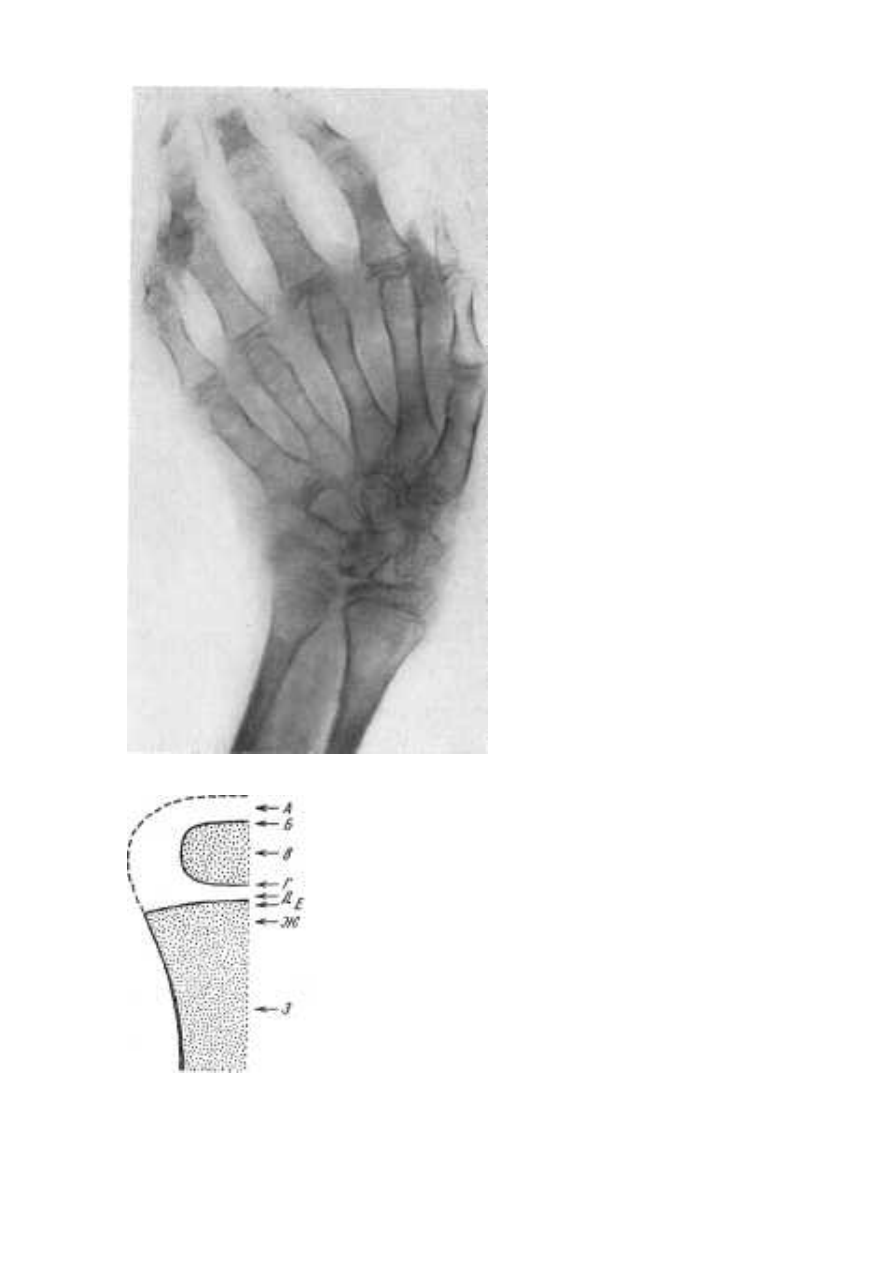

Рис. 150. Рентгенограмма кисти и лучезапястно-го сустава 10-летнего мальчика с
типичной клини-ко-рентгенологической картиной болезни Стилла,

Рис. 151. Схематическое изображение суставного конца длинной трубчатой кости
ребенка.

А - суставной покровный хрящ; Б - подхрящевая (субхондральная) костная зона; В -
эпифизарное ядро, губчатое вещество; Г-зона окостенения; Д-эпифизарная хрящевая зона;

Е-зона предварительного обызвествления; Ж - метафизарное губчатое вещество; 3 -
диафиз кости.

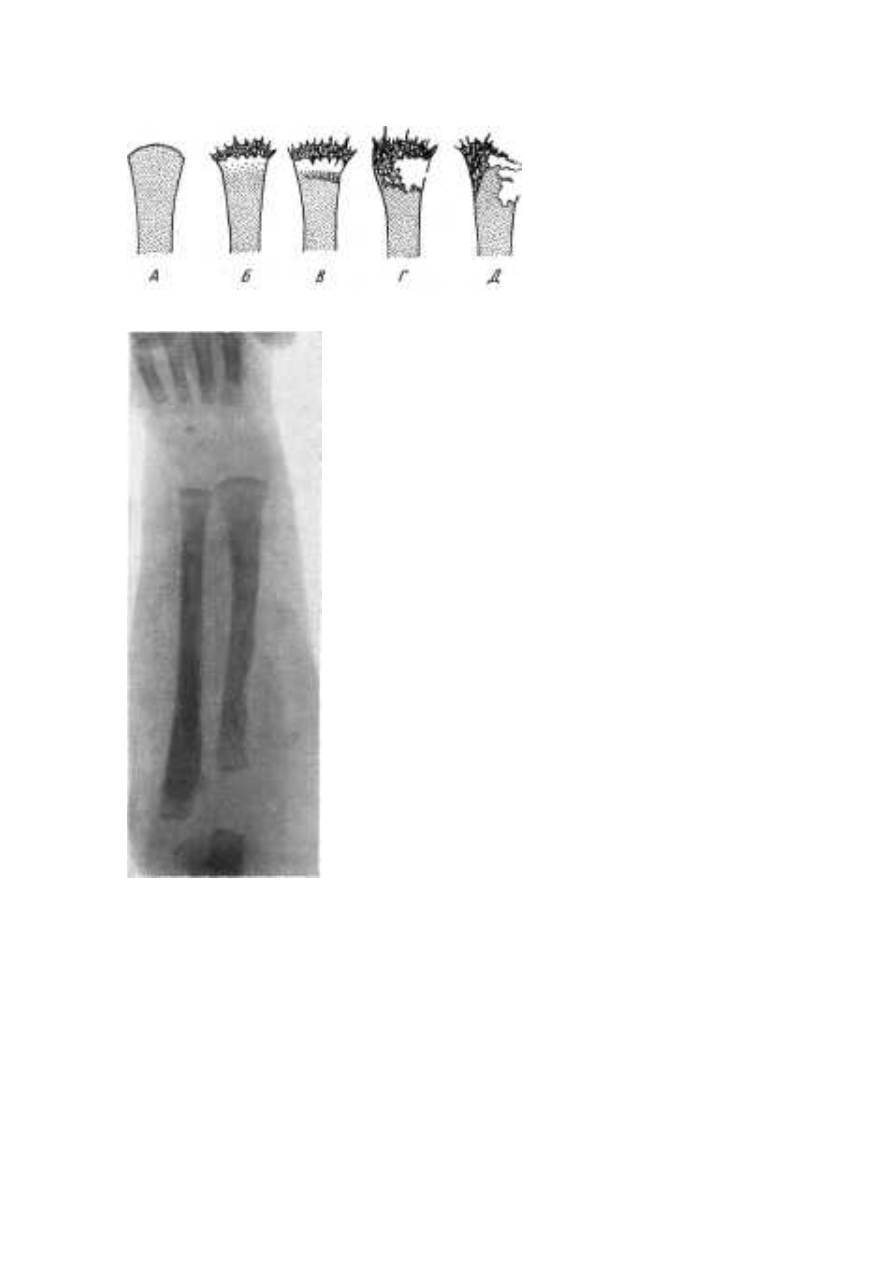

Рис. 152. Схема рентгенологических симптомов сифилитического остеохондрита при
врожденном сифилисе.

Рис. 153. Сифилитический остеохондрит во второй стадии у ребенка в возрасте 3 недель с
доказанным врожденным сифилисом. Ускорение процесса окостенения (два мелких
ядрышка окостенения в головчатой и крючковатой костях).

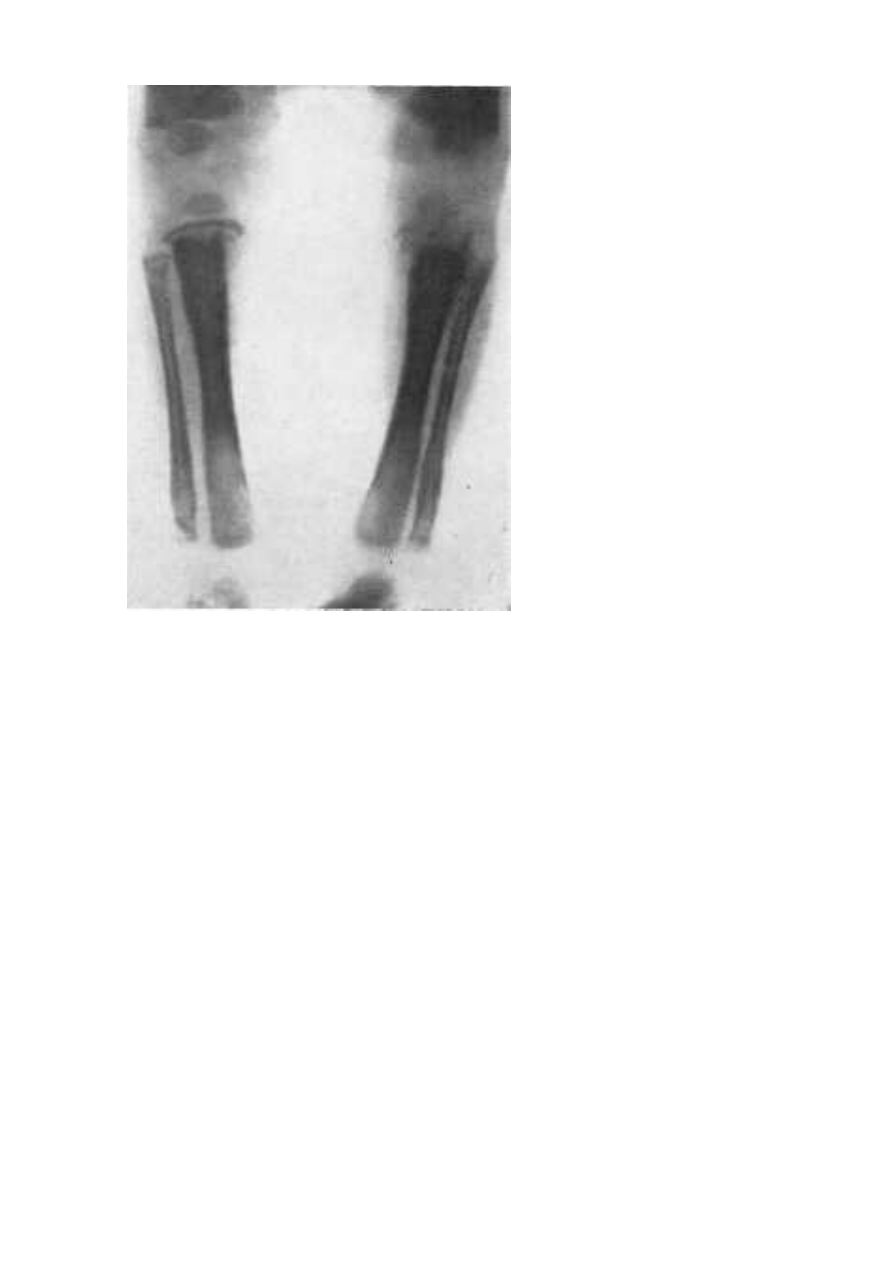

Рис. 154. Так называемые псевдопараличи Парро при врожденном костном сифилисе.
Ребенок в возрасте 2 месяцев 2 недель с резко выраженными клиническими симптомами
болезни. Внутри-метафизарное смещение проксимального конца большеберцовой кости с
обеих сторон, особенно резко выраженное слева.

70

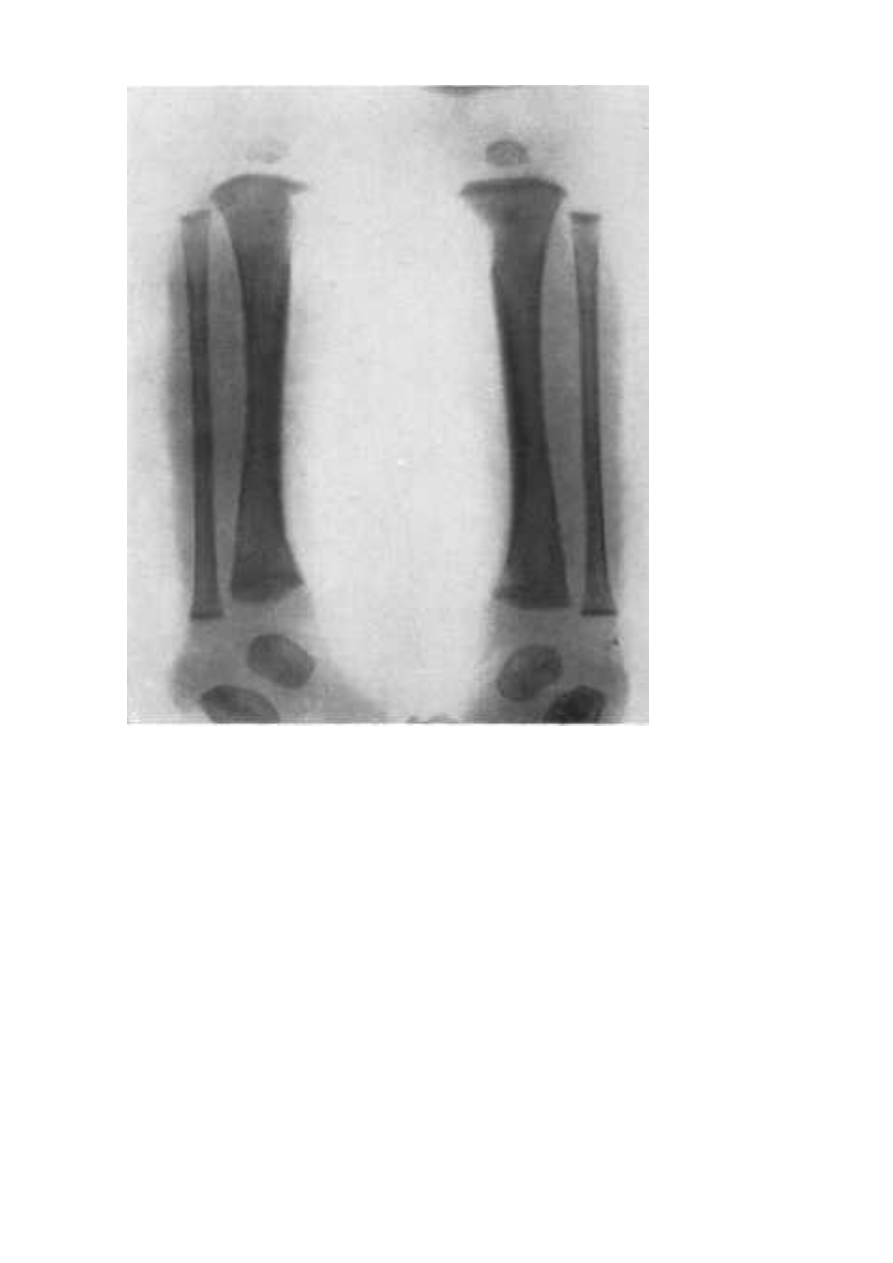

Рис. 155. Очагово-деструктивные (гуммозные) процессы при врожденном сифилисе у
трехмесячного ребенка со всесторонне доказанным тяжелым врожденным заболеванием.
Поражения верхних ме-тафизов большеберцовых костей с внутренней стороны. Едва
замет- ный периостит большеберцовых костей.

71

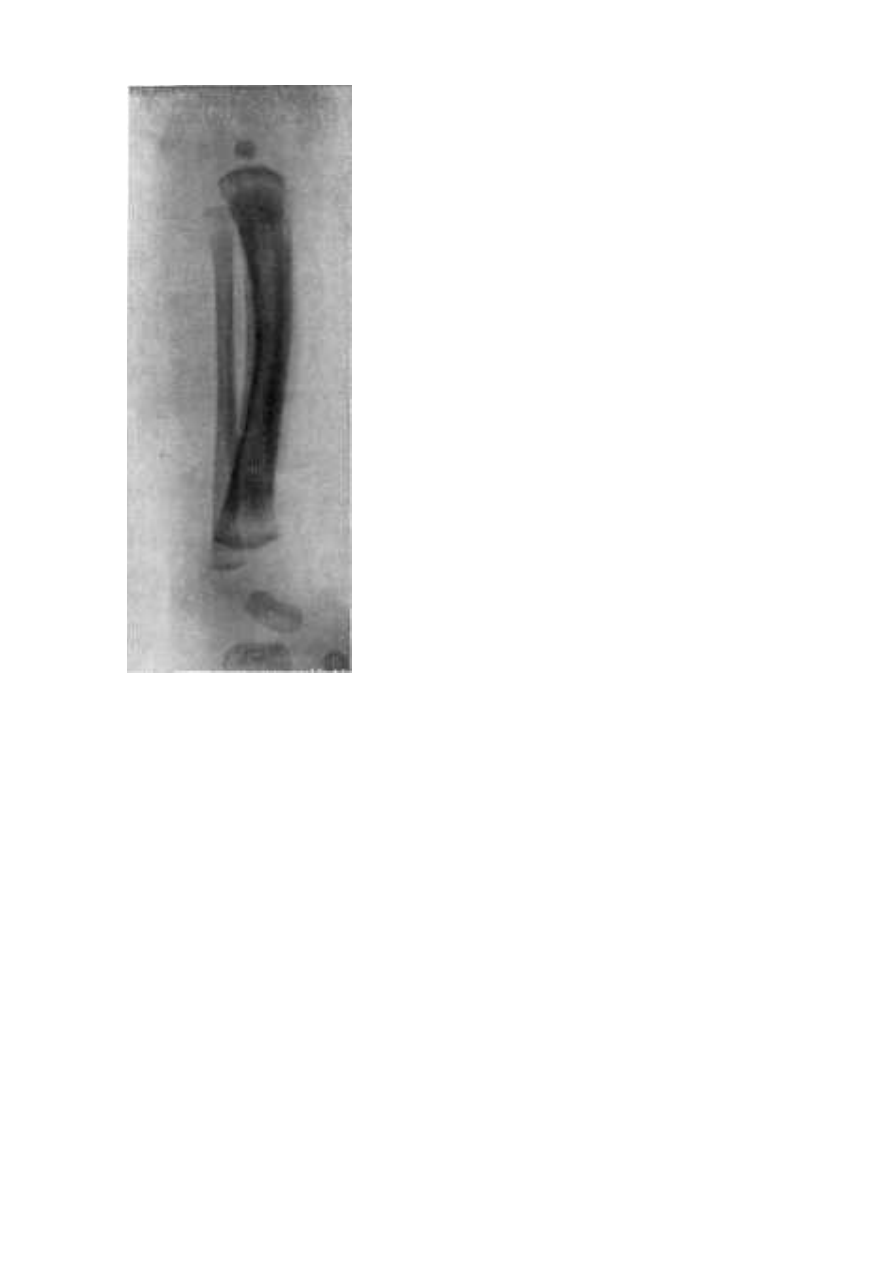

Рис. 156. Диафизарный периостит большеберцовой кости вместе с остеохондритом во
второй стадии при врожденном сифилисе у ребенка в возрасте 3 недель.

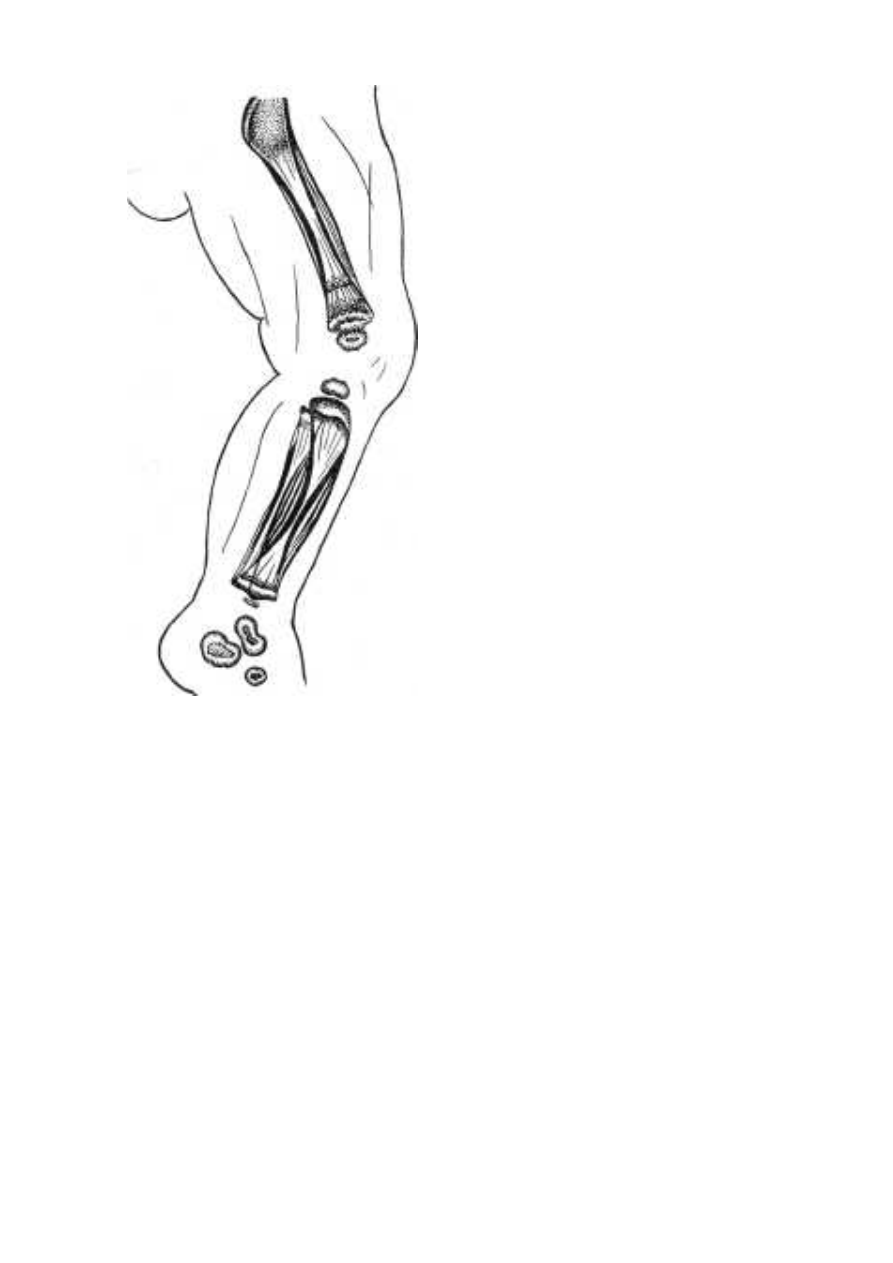

Рис. 157. Множественные диафизарные слоистые периоститы длинных трубчатых костей
и остеохондрит при врожденном сифилисе у грудного ребенка (схематическое
изображение).

72
