РЕНТГЕНОДИАГНОСТИКА ЗАБОЛЕВАНИЙ КОСТЕЙ И СУСТАВОВ. АТЛАС РЕНТГЕНОГРАММ (С. Райнберг) - часть 8

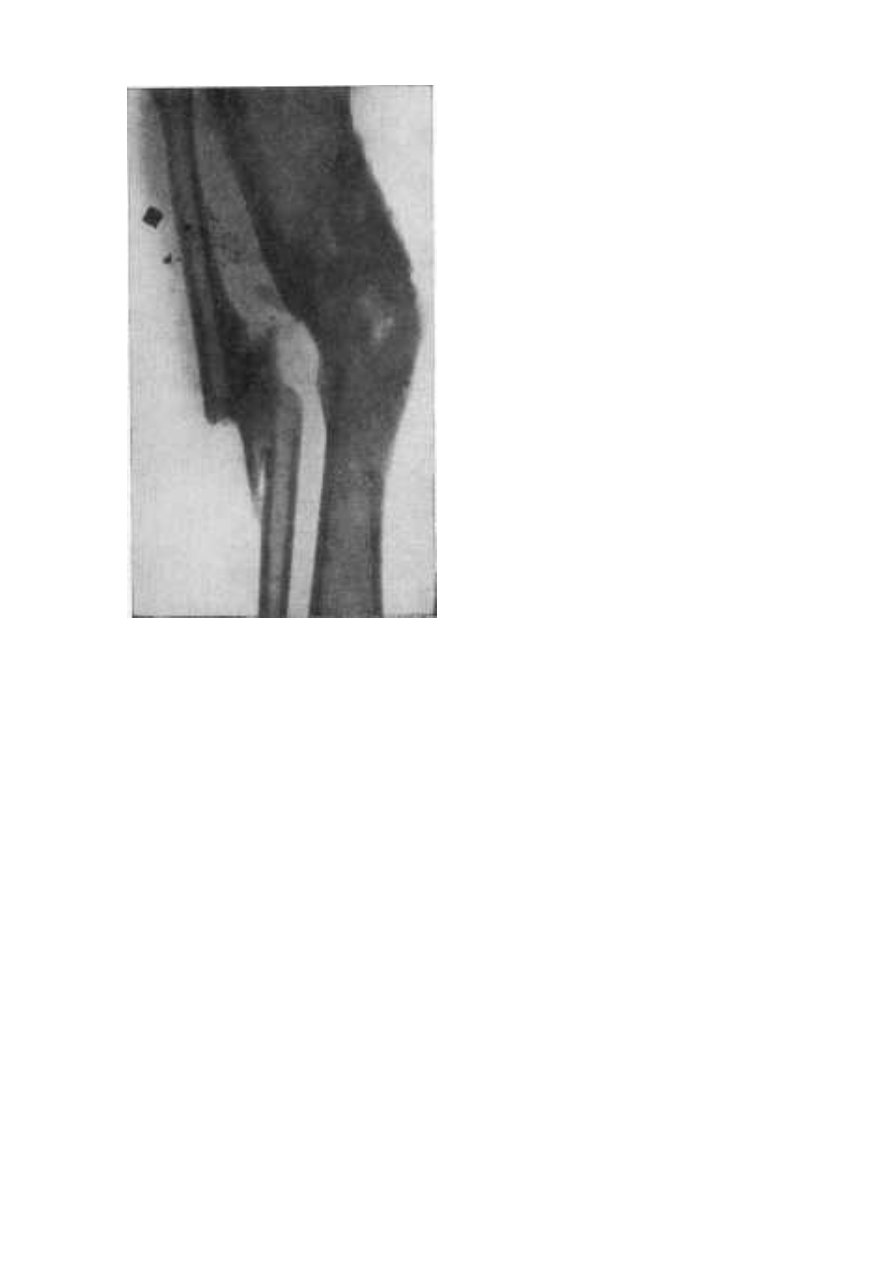

Рис. 97. Огнестрельный остеомиэлит берцовых костей после неправильно сросшегося
перелома голени. Глубокие структурные изменения костной ткани в зоне поражения.
Мелкие секвестры в болыпеберцовой кости. Пышные надкостничные наслоения. Мелкие
множественные металлические осколки - преимущественно в мягких тканях в зоне
поражения, главным образом вблизи малоберцовой кости.

39

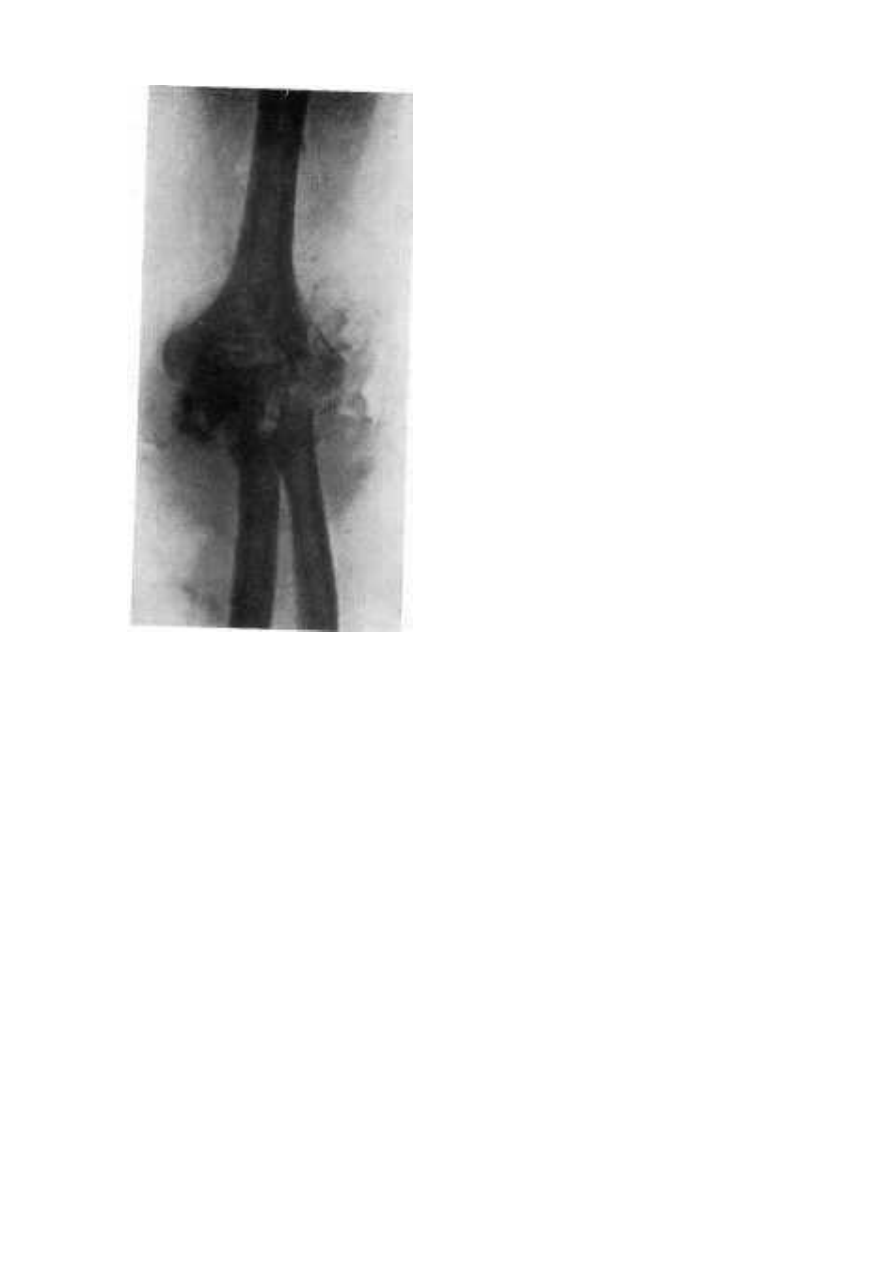

Рис. 98. Огнестрельный артрит локтевого сустава в сравнительно ранней фазе развития.

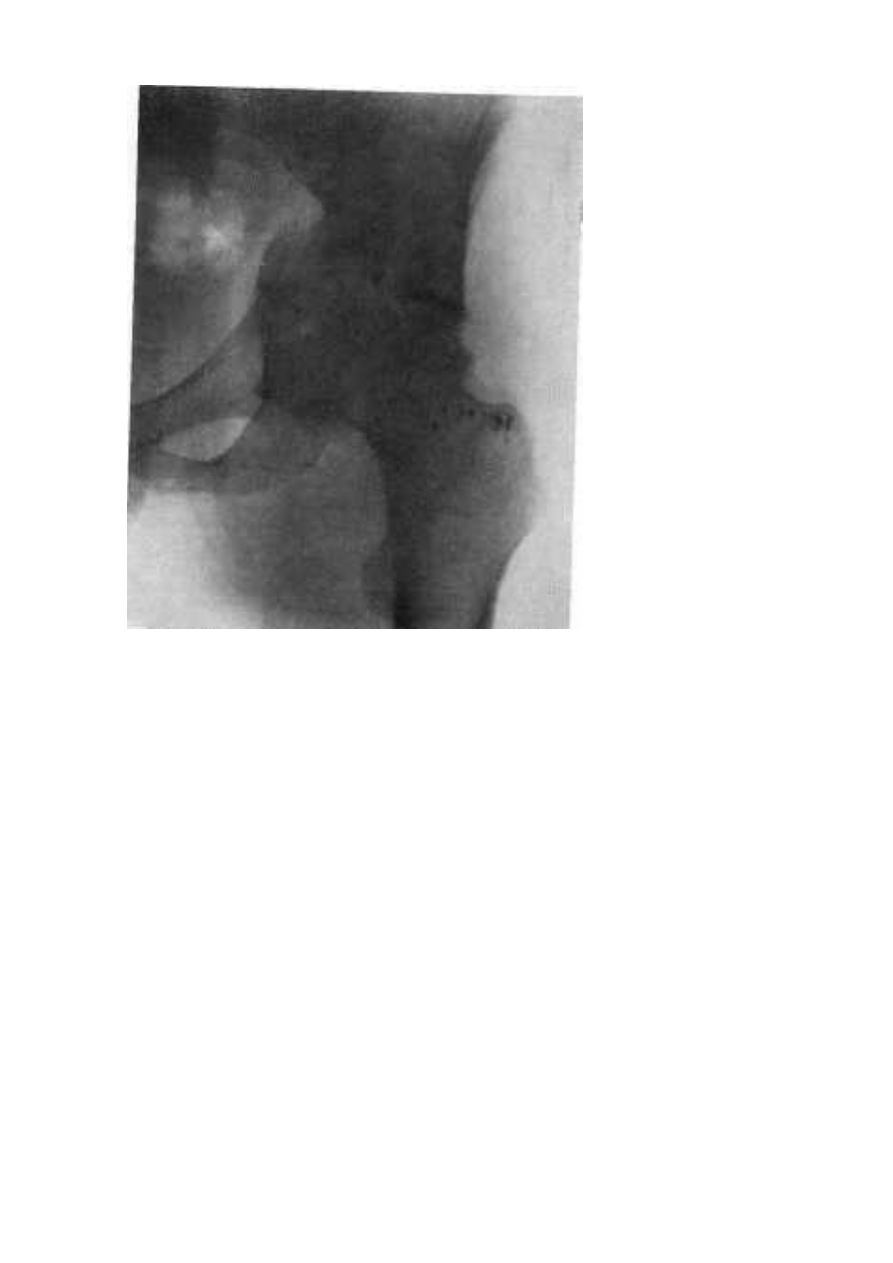

Рис. 99. Огнестрельный коксит со значительными восстановительными явлениями.
Множество мелких металлических инородных тел в костной ткани и в мягких
околосуставных тканях.

40

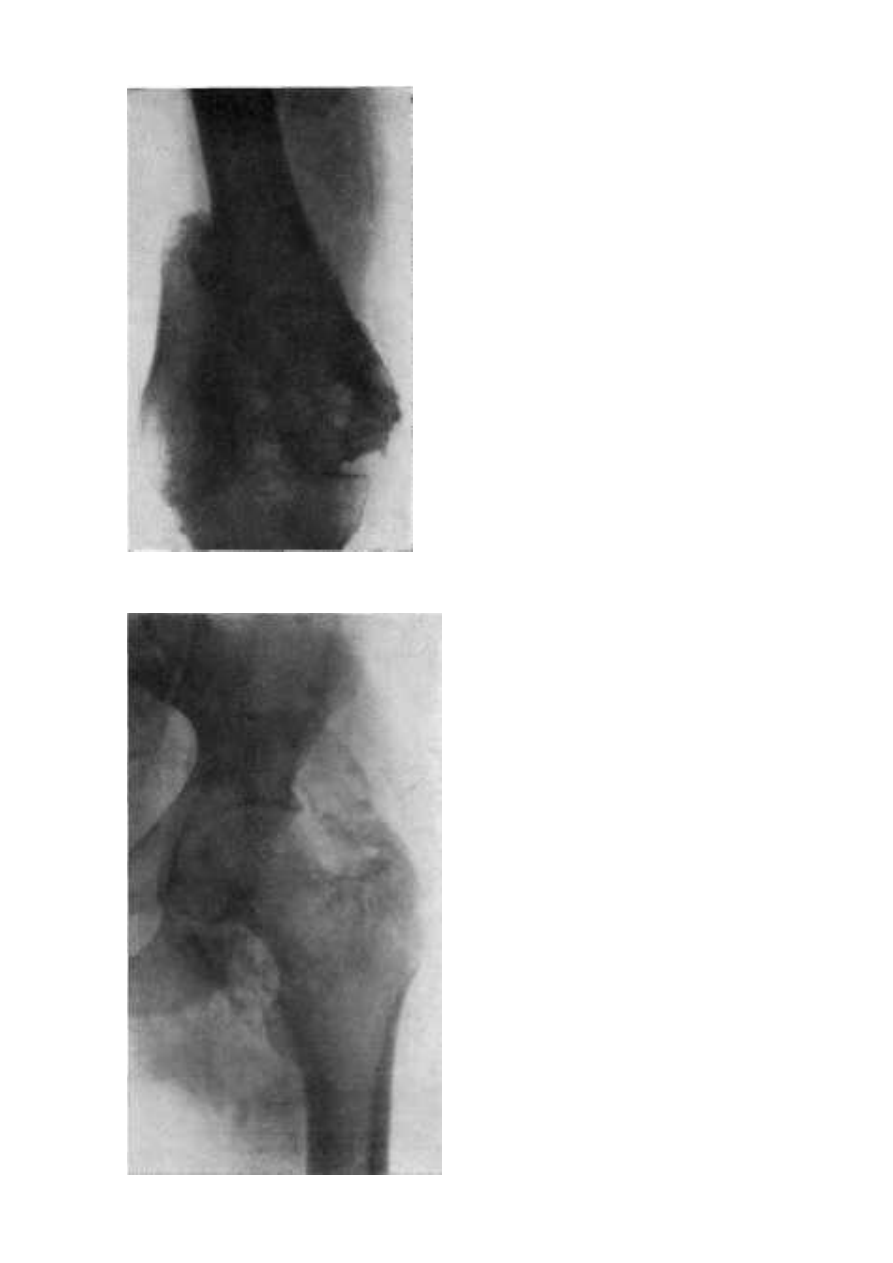

Рис. 100. Костный анкилоз коленного сустава после огнестрельного гонита и
остеомиэлита нижней трети бедра, осложнившего продольный внутрисуставной перелом
бедренной кости.

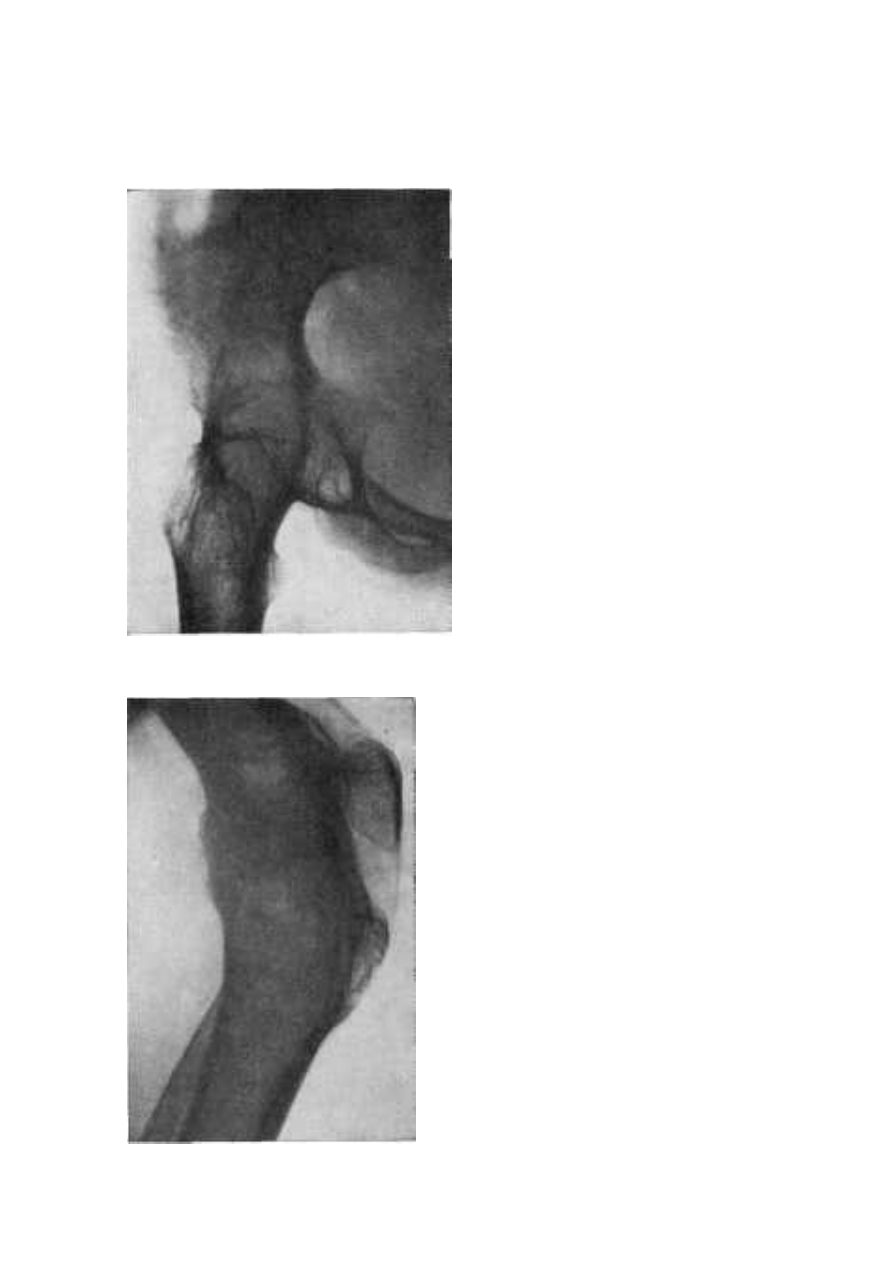

Рис. 101. Обширный оссифицирующий миозит ягодичных и приводящих мышц со
значительным ограничением подвижности сустава, развившийся в результате
непроникающего ранения тазобедренного сустава.

41

Рис. 102. К отличительному распознаванию анкилоза сустава. Полный костный анкилоз
тазобедренного сустава септического неогнестрельного происхождения. Регионарный
остеопороз.

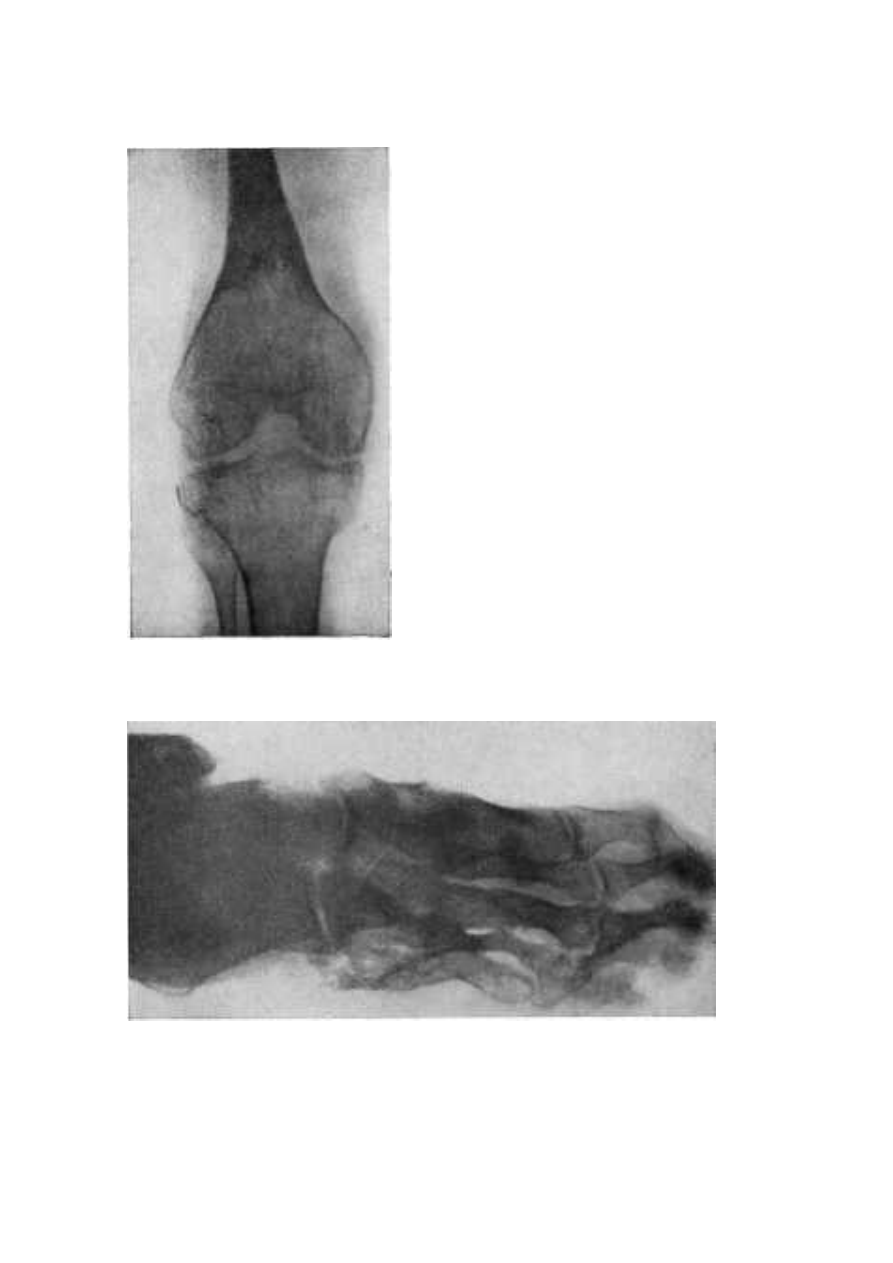

Рис. 103. К отличительному распознаванию анкилоза сустава. Полный костный анкилоз

коленного сустава в порочном положении после перенесенного гнойного гонита
неогнестрельного происхождения. Коленная чашка не сращена. Регионарный остеопороз.
Структурная перестройка суставных элементов.

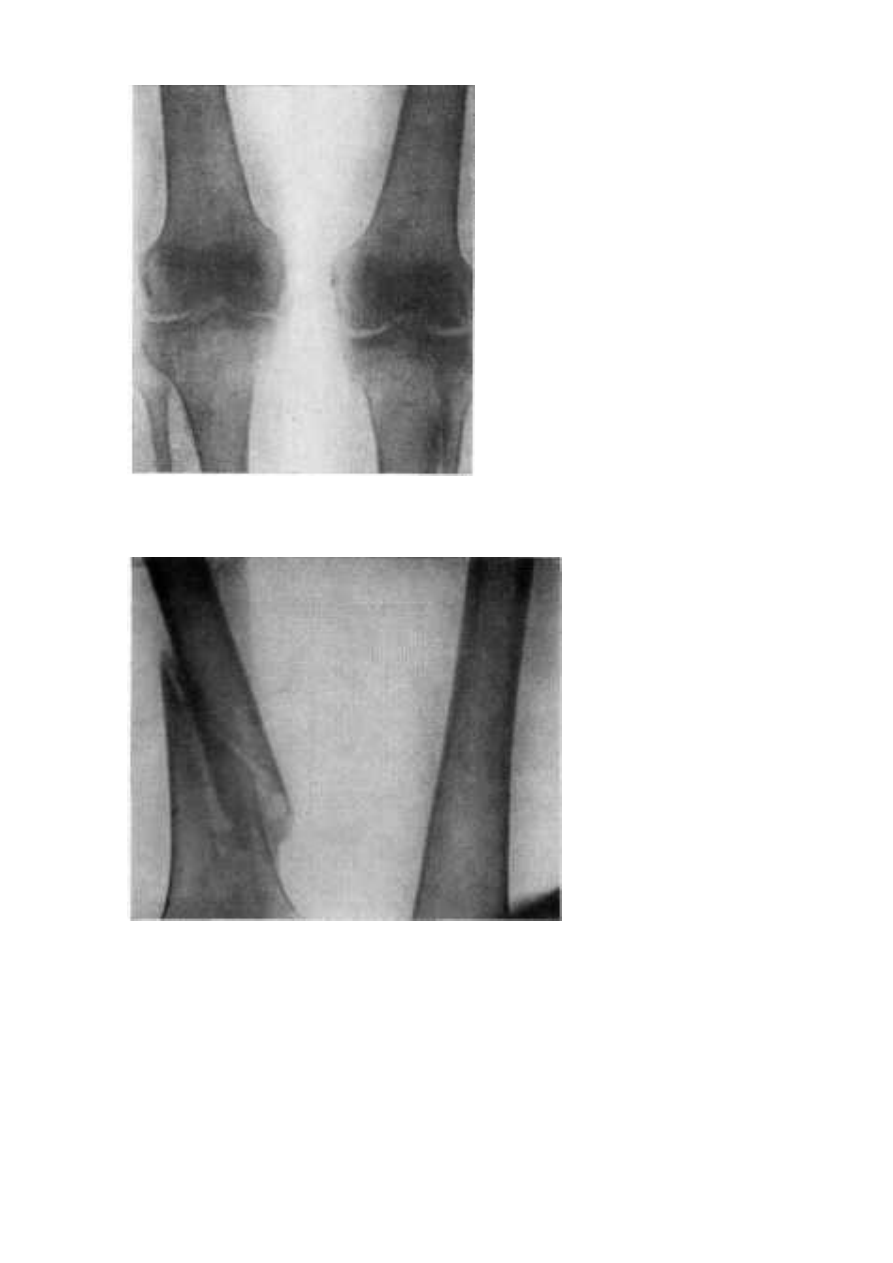

Рис. 104. Значительный регионарный остеопороз коленного сустава у раненного 5 лет
назад в седалищный нерв.

42

Рис. 105. Глубокие нейротрофические изменения стопы у раненного 6 лет назад - стойкое
поражение крупных нервных стволов голени.

Рис. 106. Разлитой пороз костей нижних конечностей у раненного 5 лет назад в грудной
отдел спинного мозга.

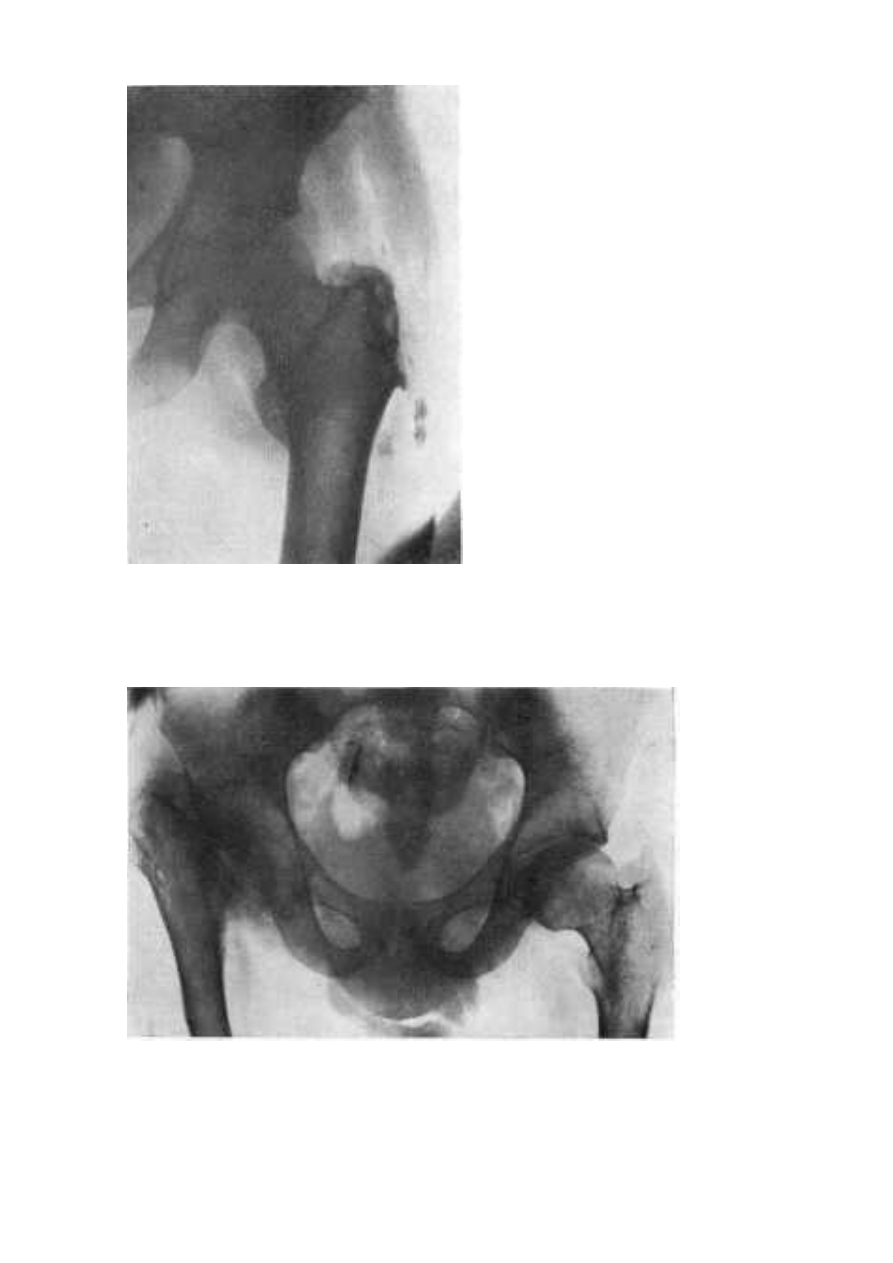

Рис. 107. Патологический диафизарный перелом правого бедра при значительном общем
остеопорозе у раненного б лет назад в нижне-грудной отдел позвоночника с поражением
спинного мозга.

Рис. 108. Структурные изменения области большого вертела, периостальные и особенно
паростальные обызвествления и окостенения мягких тканей вокруг большого вертела
Четыре года назад ранение в поясничный отдел позвоночника с поражением конского
хвоста.

44

Рис. 109 Неврогенная остеоартропатия правого тазобедренного сусгава с патологическим
переломом шейки бедра на фоне общего остео-пороза у раненного 7 лет назад в
поясничный отдел позвоночника с повреждением конского хвоста.
