Физика Компьютерной (КТ) и Магнитно-Резонансной (МРТ) - часть 6
Contrast enhanced MRA and contrast agents
P. Vock, Bern/CH

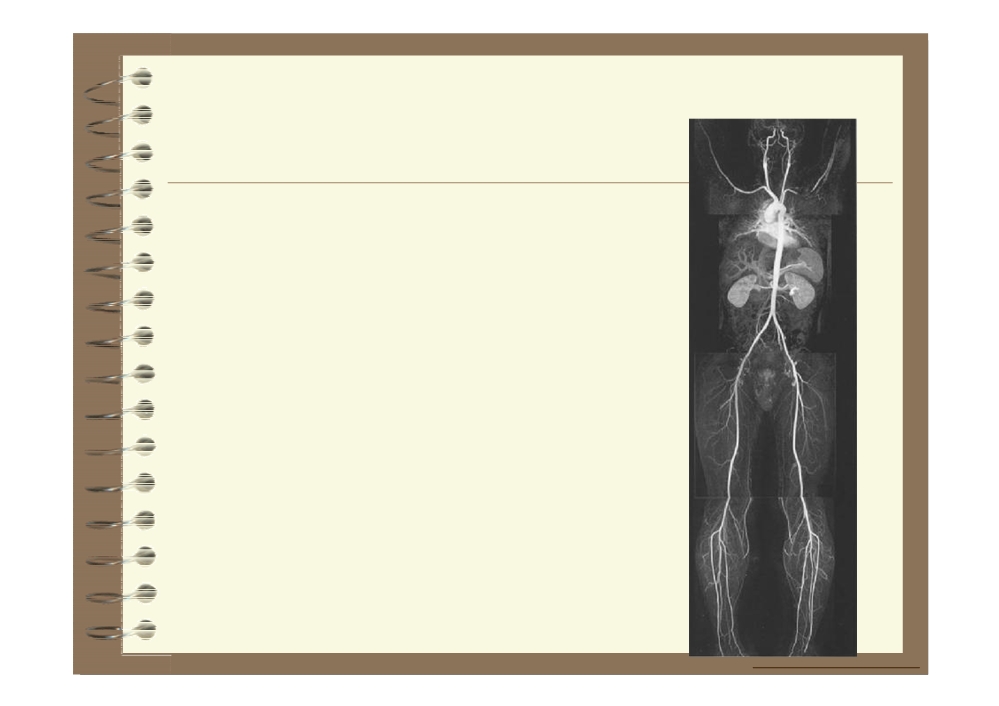

МРА всего тела -
основные факторы:
4 Контрастность (Естественная
TOF, PC; КВ (+/-))
4 Время
артериальная и венозная
фазы
артефакты
4 Геометрическое разрешение
4 Захват большой области
4 Минимальный риск для
больного
mb.org
Отделение нейрорентгенологии
НИИ нейрохирургии РАМН

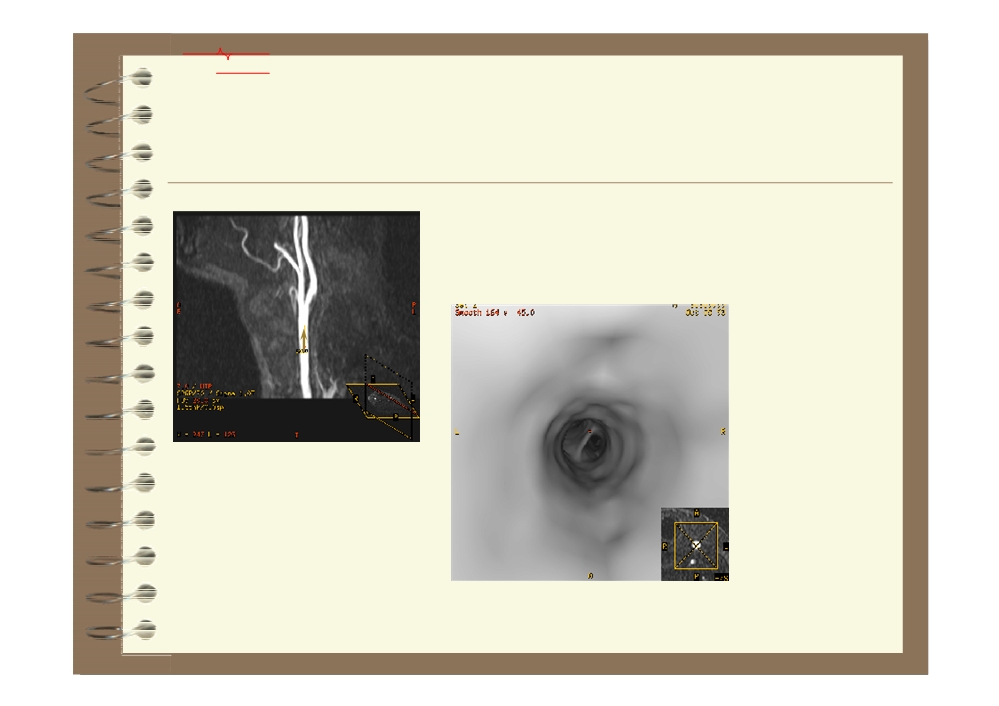

Виртуальная эндоскопия
Отделение нейрорентгенологии
НИИ нейрохирургии РАМН
Т2* релаксации
•Магнитная восприимчивость - c растет
• Неоднородности c создают градиенты
магнитного поля В0.
•Радиус действия - микроны (размер
капилляра)
• Вовлечены все протоны воксела
• Т2* -сокращается
• Амплитуда МР-сигнала - снижается
Применение: Т2* МРТ,
перфузионная МРТ (Динамическая Т2* МРТ)
Характеристики
гемодинамики тканей мозга.
4Мозговой кровоток (CBF);
4Объем мозгового кровотока (CBV);
4Среднее время транзита
(MTT).
Единицы измерения
гемодинамических характеристик:
4 Мозговой кровоток -мл/100мл/мин
(СВF)
- Серое вещество: 45-70 мл/100мл/мин
- Белое вещество:
20-24 мл/мин
4 Объем мозгового кровотока - мл/100мл (СВV)
- Серое вещество:
4 - 7 %
– Белое вещество:
2 - 3 %
4 Cреднее время транзита - секунда
(MTT)
- время прохождения по васкулярной системе (4,8-5 с)
- CBV/CBF

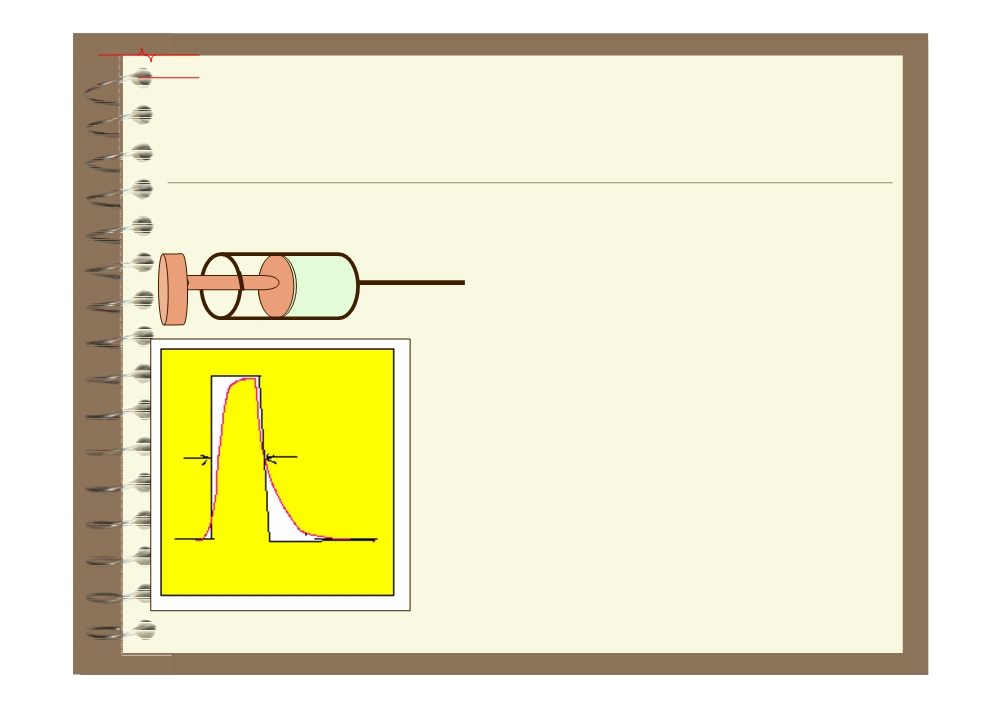

Болюсное введение
контрастного препарата

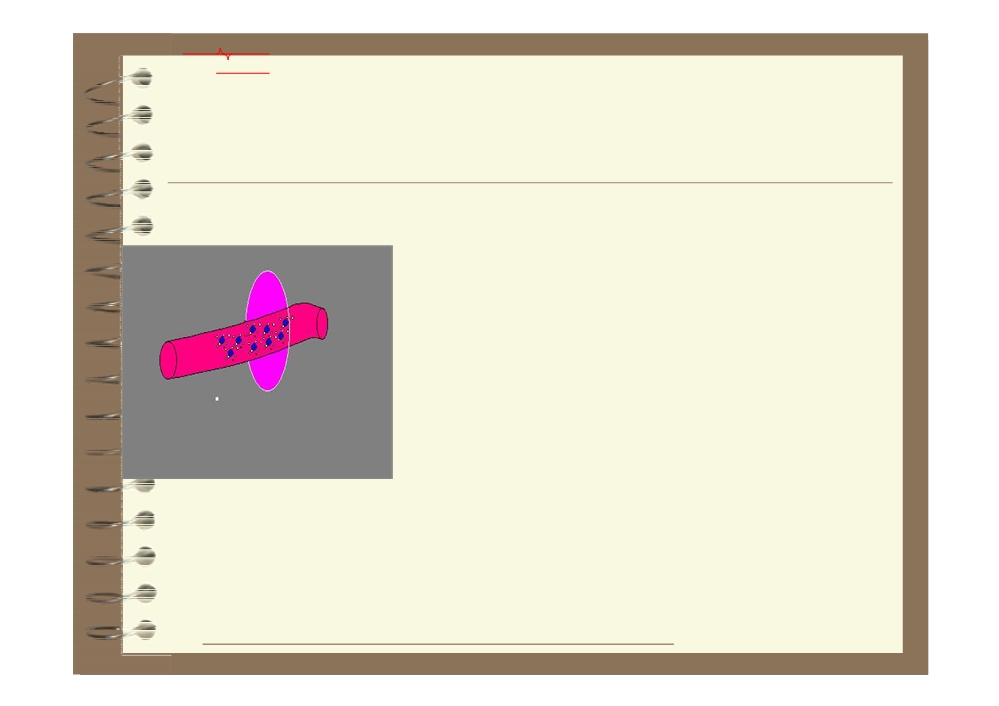

4 Внутривенное введение МР
контрастного препарата,
содержащего ионы
Гадолиния.
4 Продолжительность
инъекции - d~ 10 с.
d
4 Дозировка 0,1-0,3 ммоль на кг
веса пациента
4 Скорость инъекции - 3-5 мл/с
T, c

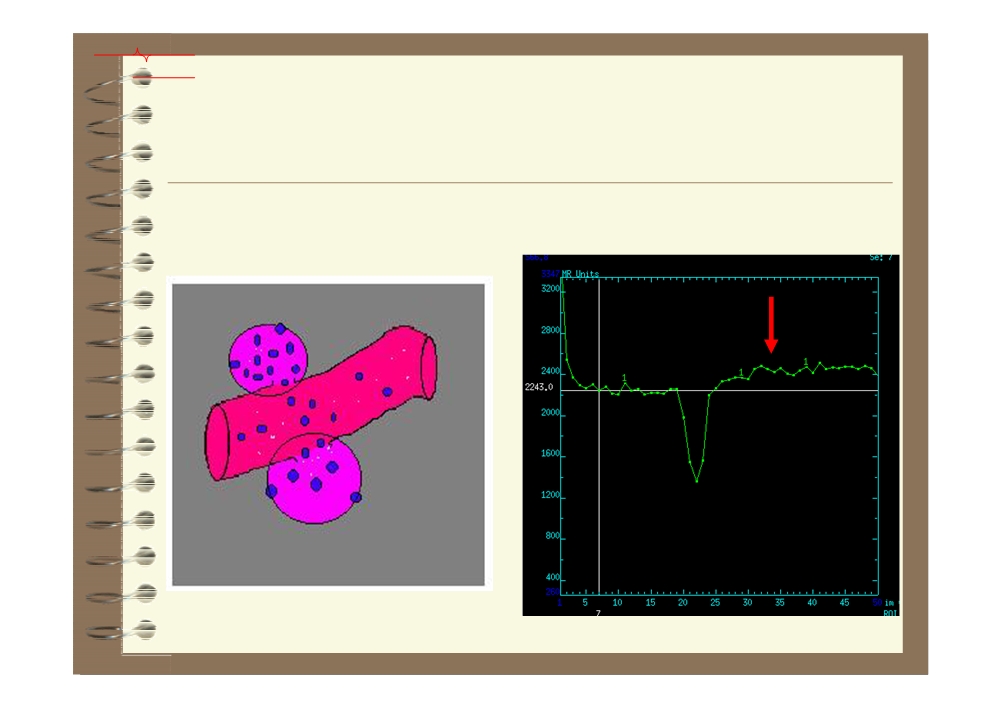

восприимчивости мозговой ткани

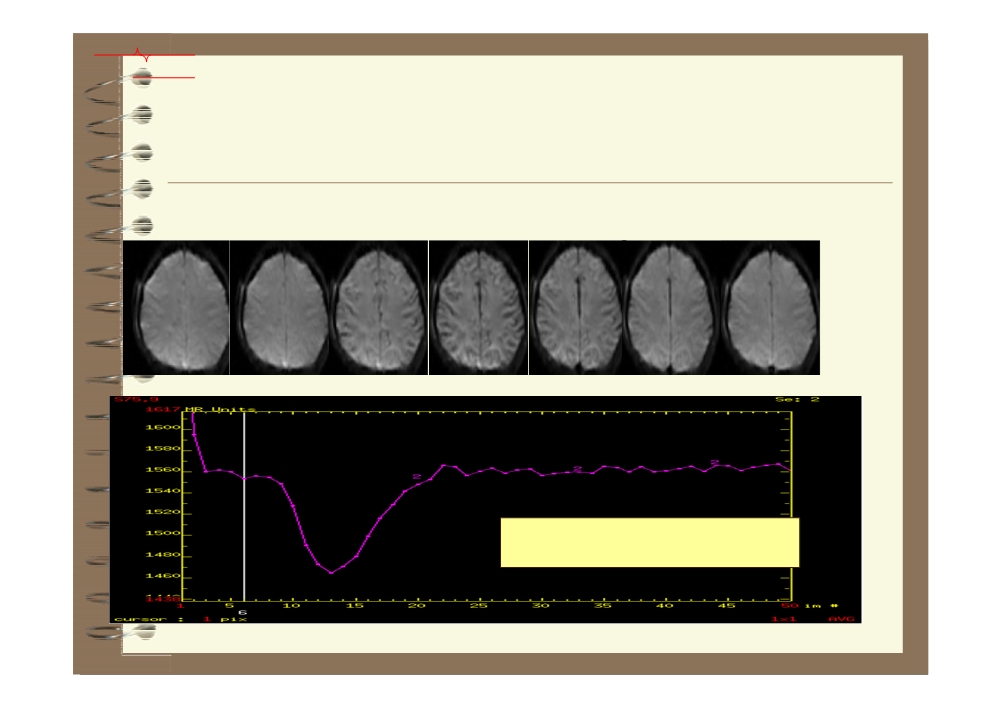

Первое прохождение болюса КВ через срез
GR EPI
Dt~1 c
TE=16m
DS=f (CКВ,TE, B0 )
I-ый Всероссийский конгресс по цереброваскулярной патологии и инсульту, Москва, 22.09.2003

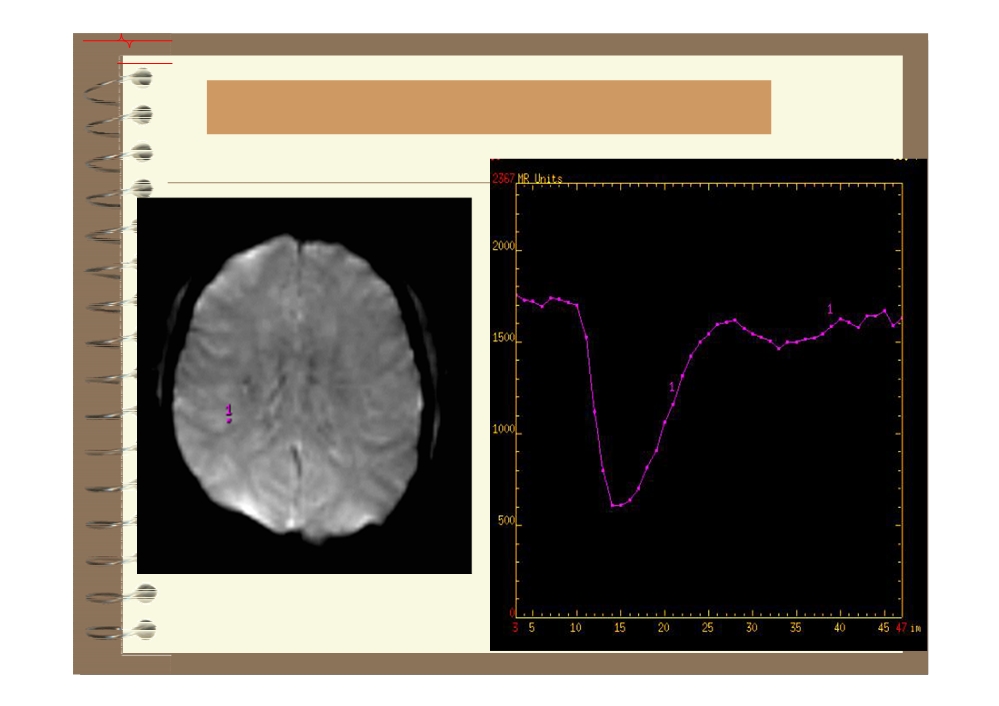

Перфузионная МРТ, EPI GRE
Обработка данных перфузионной МРТ

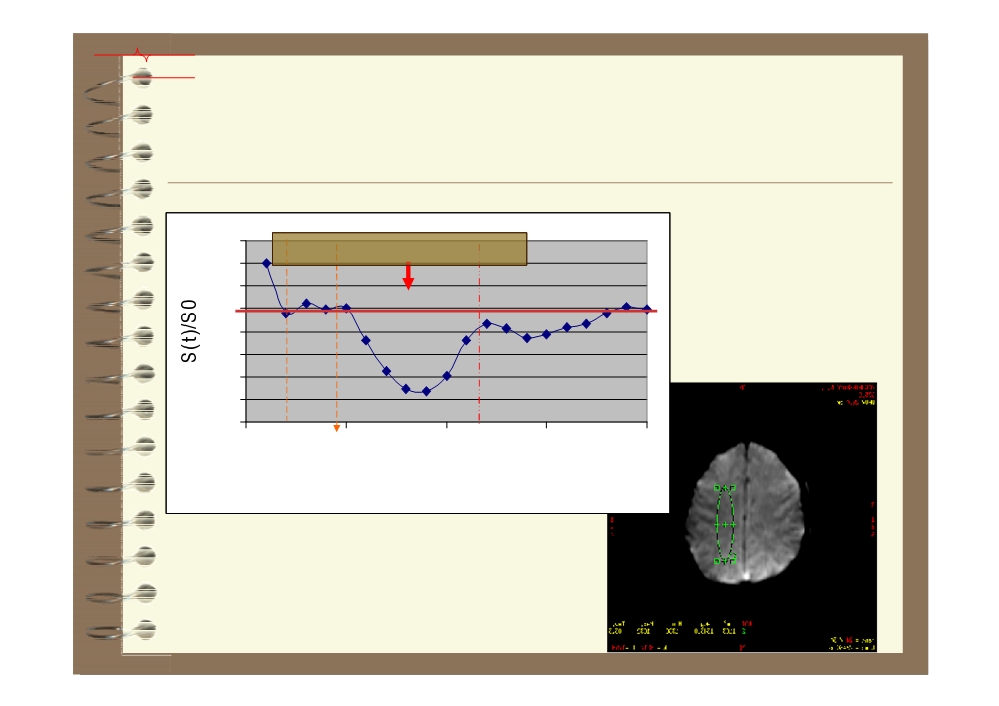

Зависимость «сигнал-время»
1,6
Первое прохождение болюса
1,4
1,2
Базовая
1
0,8
линия
0,6
0,4
0,2
0
0
5
10
15
20
Насыщение
Рециркуляция
I-ый Всероссийский конгресс по цереброваскулярной патологии и инсульту, Москва, 22.09.2003
Обработка данных перфузионной МРТ

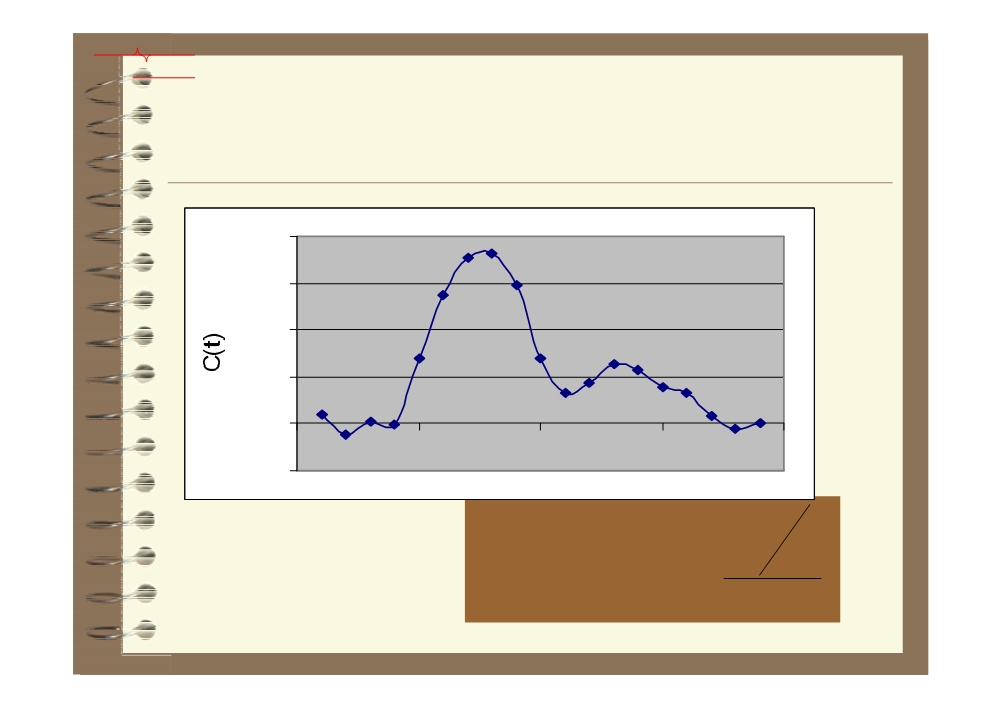

Зависимость «концентрация-время»
0,8
0,6
0,4
0,2
0
0
5
10
15
2
0
-0,2
Время, с
S t)
S
*
0
C t)
ª DR
-lg(
)
2
TE
I-ый Всероссийский конгресс по цереброваскулярной патологии и инсульту, Москва, 22.09.2003

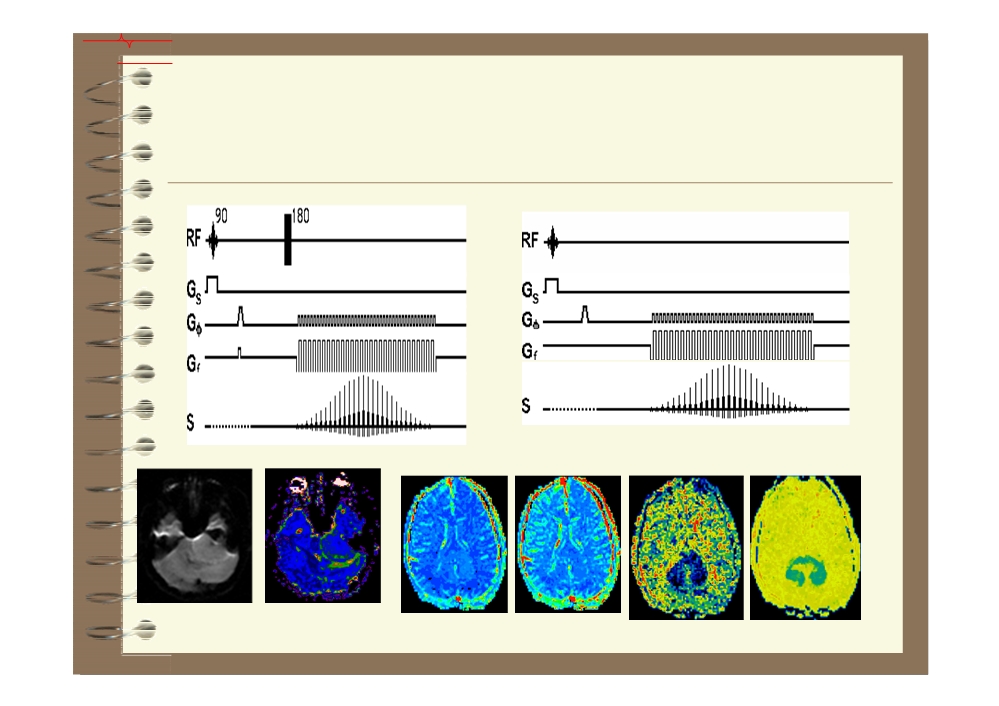

Эхопланарные ИП
EPI SE и EPI GRE
Менингиома
TTP
rCBF
rCBV
MTT
ДВИ ИКД-карта
Перфузионная Т2* МРТ
Нарушение целостности ГЭБ
I-ый Всероссийский конгресс по цереброваскулярной патологии и инсульту, Москва, 22.09.2003
Перфузионная КТ
CBV

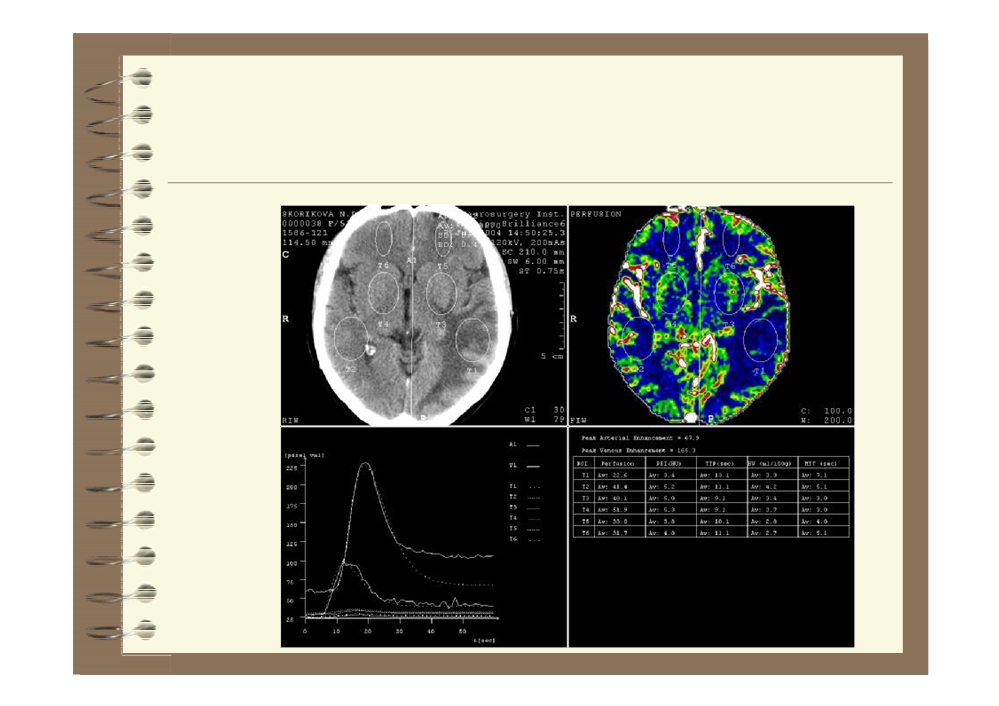

Перфузионная КТ

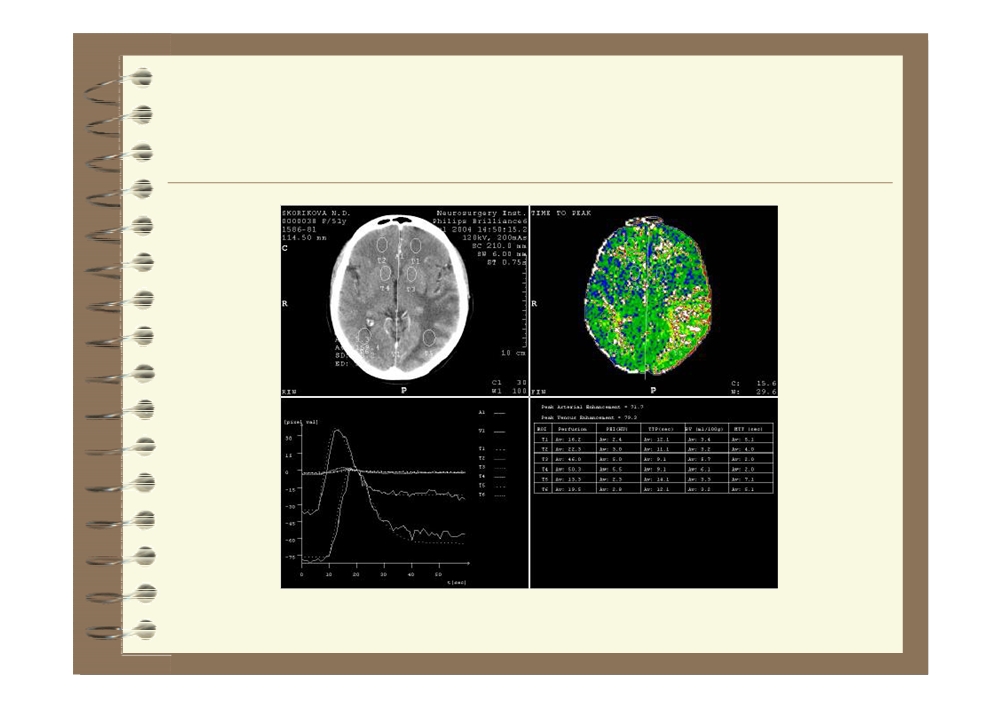

ТТП
Отделение нейрорентгенологии
НИИ нейрохирургии РАМН
Функциональная МРТ
«Анатомическое строение
- это только остов, на который
опирается функция….»
А Залманов 1958
Secrets et Sagesse du Corps.
Отделение нейрорентгенологии
НИИ нейрохирургии РАМН

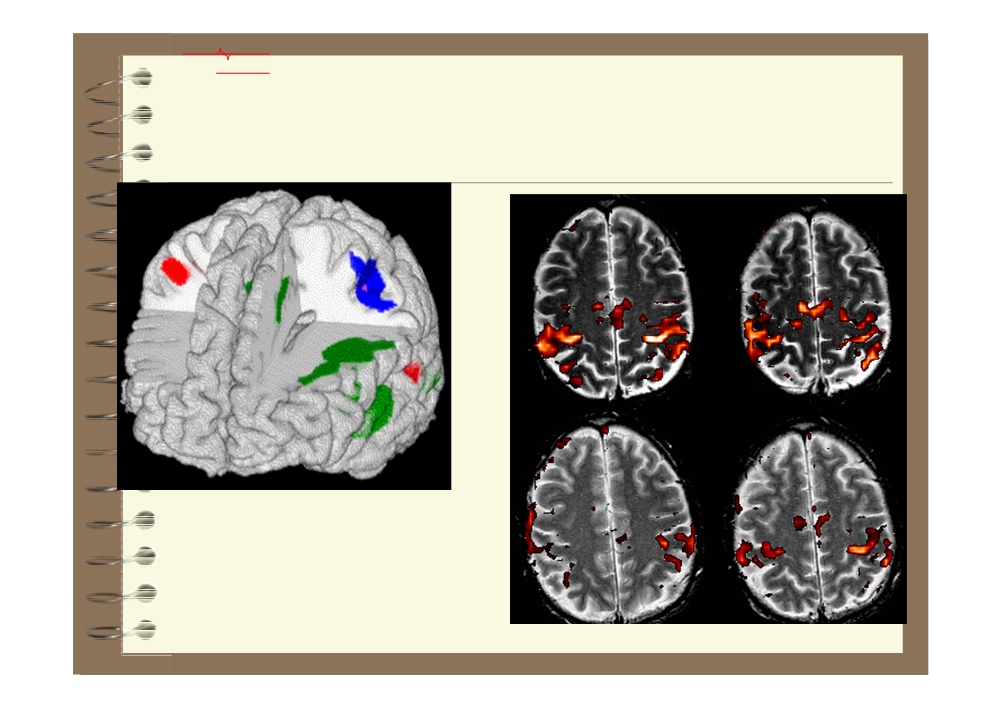

Функциональная МРТ:
BOLD эффект
3.0T
1.5T
BOLD КОНТРАСТНОСТЬ
ü3.0T = 5 to 10%
ü1.5T = 1 to 2%
Отделение нейрорентгенологии
НИИ нейрохирургии РАМН

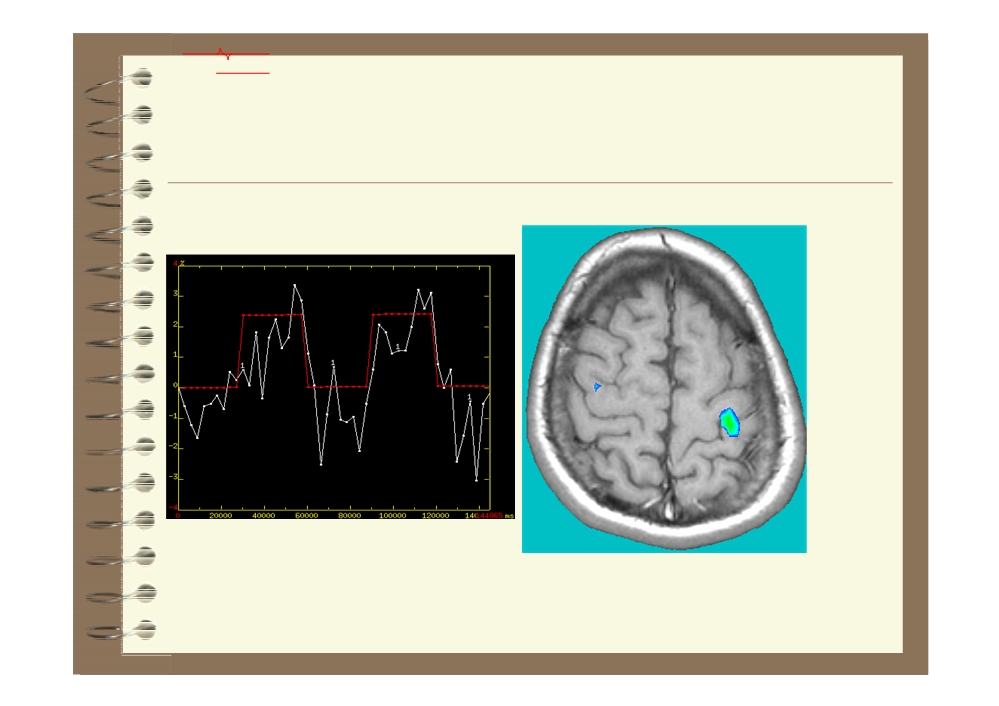

фМРТ
