Физика Компьютерной (КТ) и Магнитно-Резонансной (МРТ) - часть 5

Отделение нейрорентгенологии

НИИ нейрохирургии РАМН

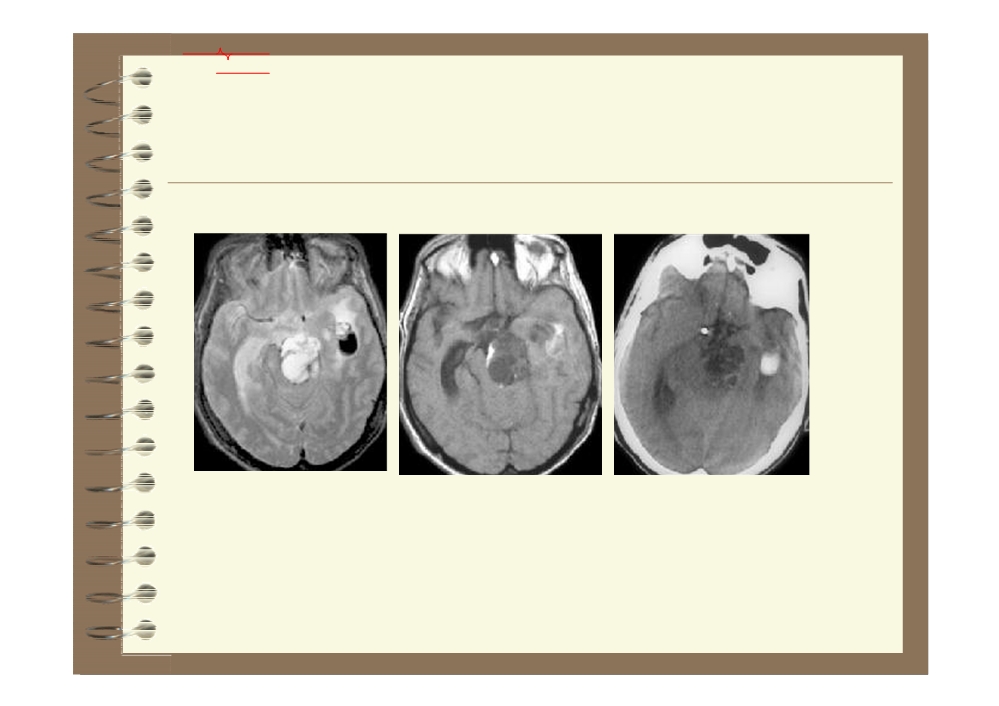

Кровоизлияние острая стадия

(рак основания черепа)

Т2 МРТ

Т1 МРТ

КТ

повышение плотности

до 65 ед.Н

Отделение нейрорентгенологии

НИИ нейрохирургии РАМН

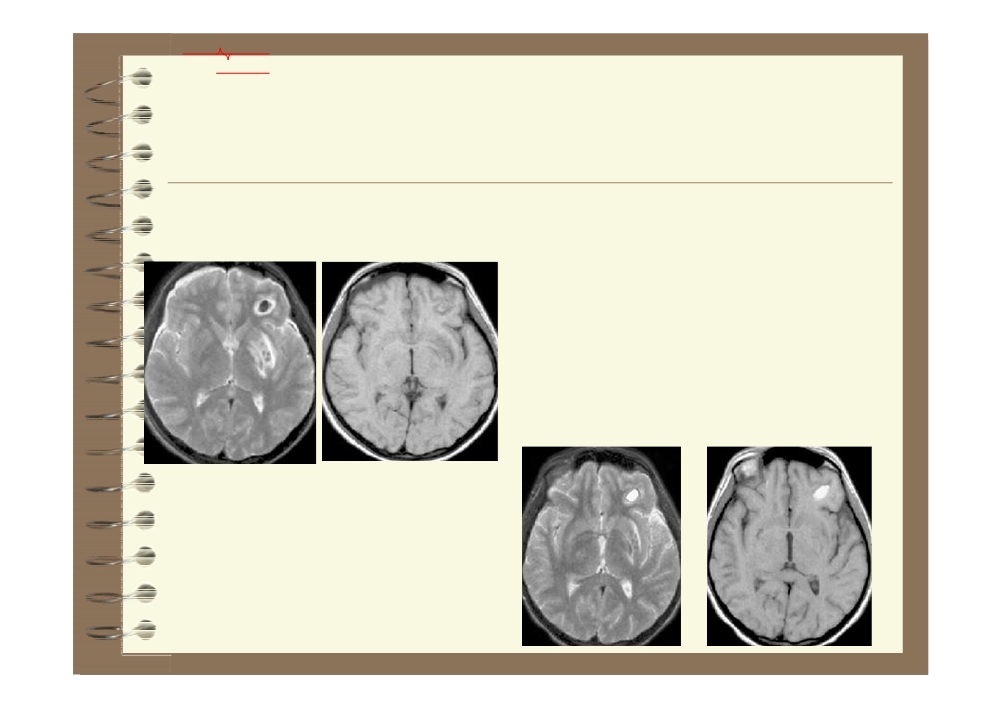

Кровоизлияние

острая и подострая стадии (ЧМТ)

в первые сутки

Подострая стадия - 3 - 14 дней

внутриклеточный метгемоглобин -

Fe 3 + парамагнетик,

(5 неспаренных электронов),

образование внутриклеточного,

затем свободного метгемоглобина

,

через 7 дней

Т1 укорачивается

Кровоизлияние

подострая стадия

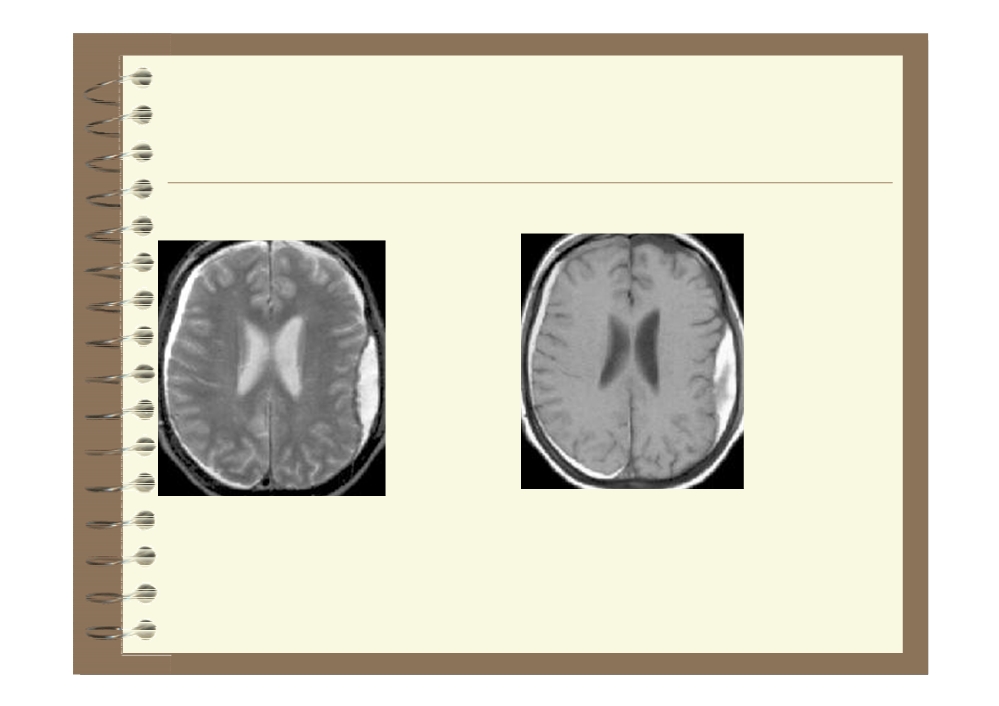

Последствия ЧМТ

субдуральная гематома

Отделение нейрорентгенологии

НИИ нейрохирургии РАМН

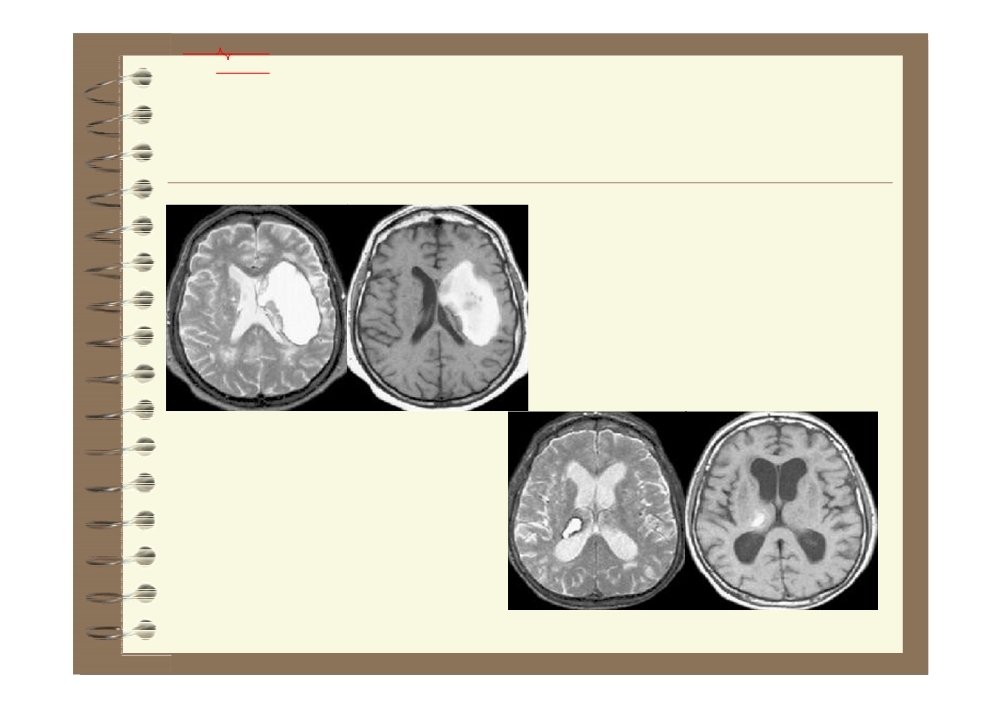

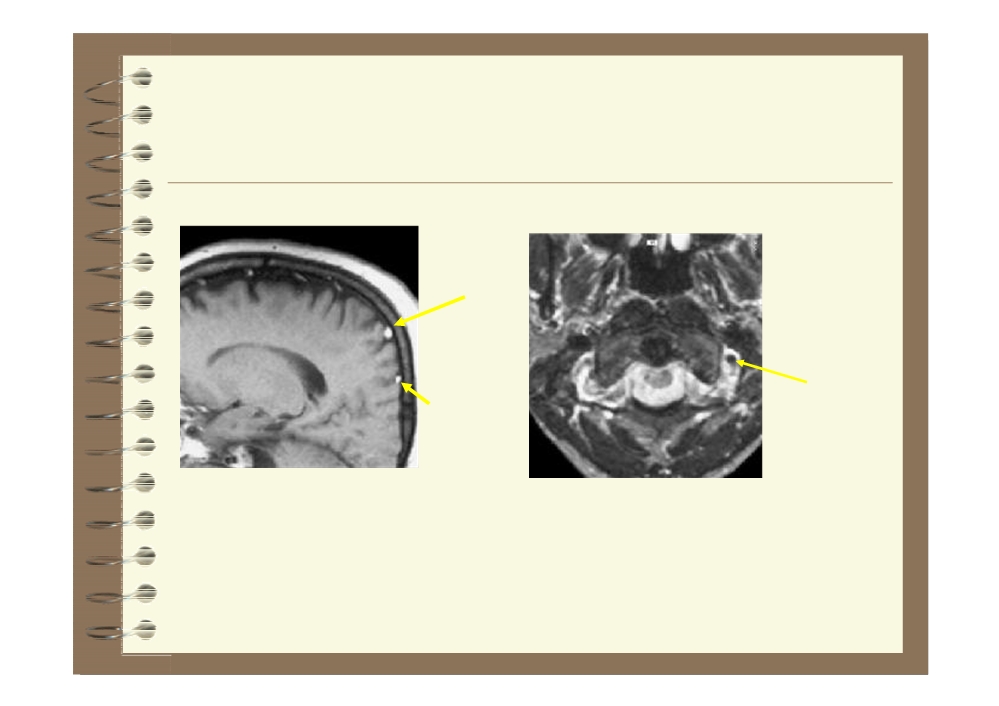

Кровоизлияние

подострая и хроническая стадии

Геморрагический инфаркт

в подострой стадии,

образование внутриклеточного,

затем свободного метгемоглобина

Глубинный инфаркт

с геморрагическим компонентом

Темный ободок по краям

области на Т2 МРТ - отложения

гемосидерина

Отделение нейрорентгенологии

НИИ нейрохирургии РАМН

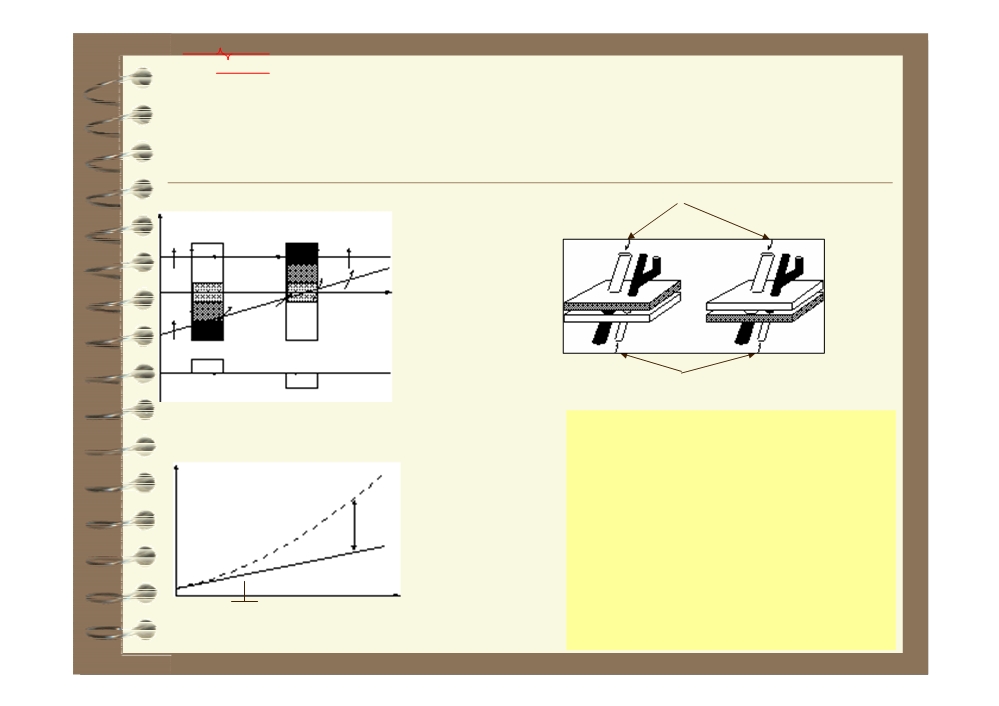

Ткани, находящиеся в движении.

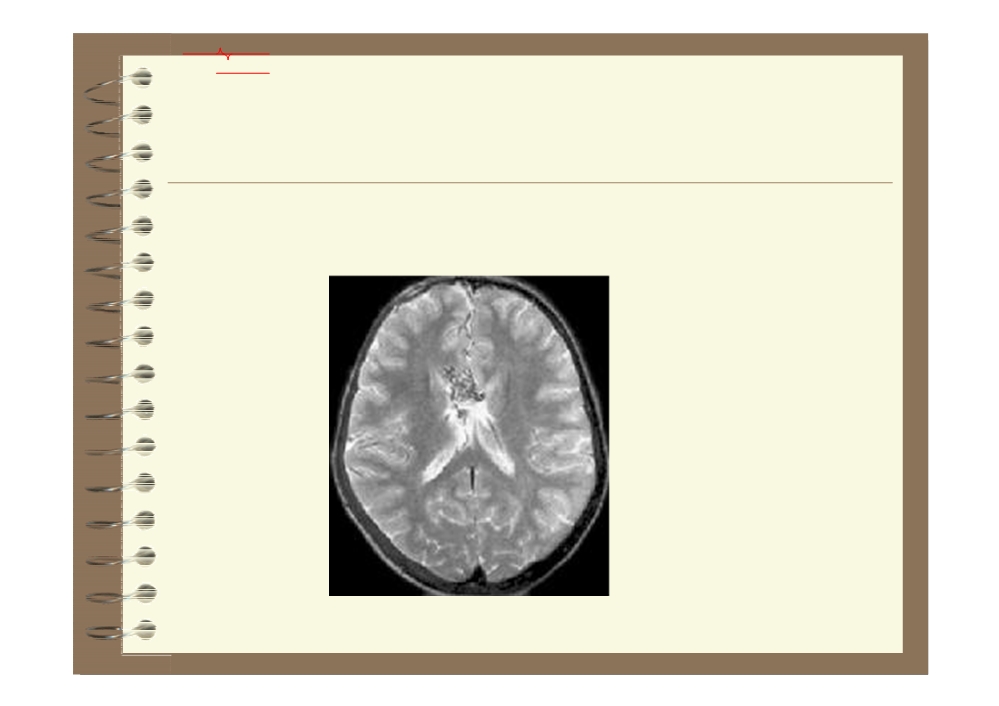

Артерио-венозная мальформация

Движение и яркость сигнала

Эффект пародоксального

Эффект

усиления

«потери» сигнала

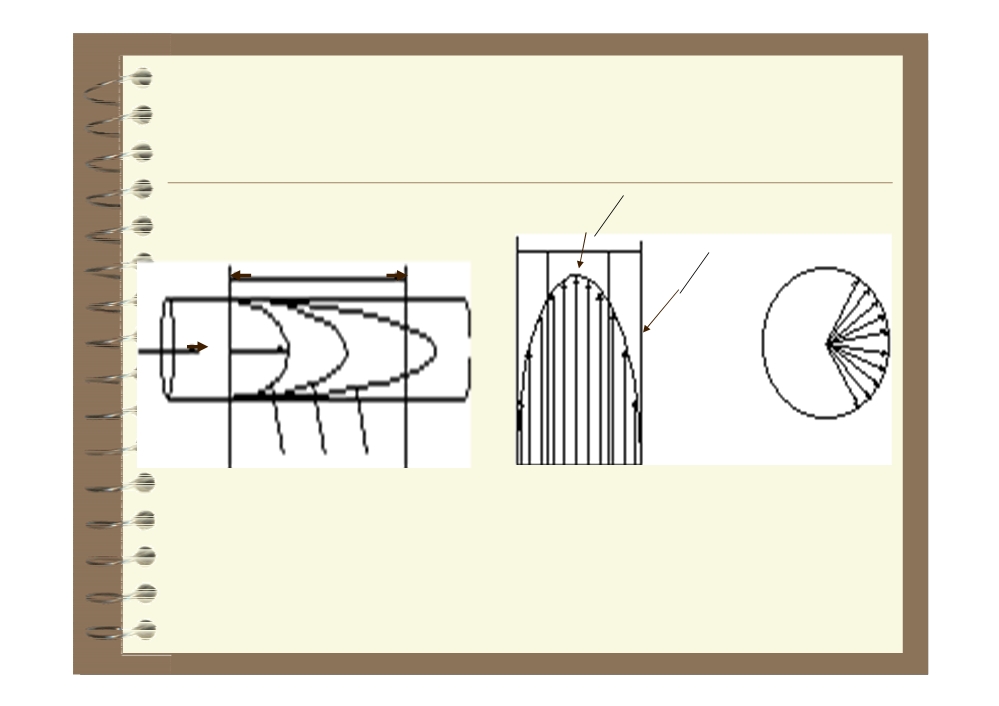

Гемодинамика магистрального

кровотока

¶v

0

¶r

d

¶v

 0

¶r

v

Дефазировка

V1 V2 V3

протонов

Ламинарное течение

~ R, d, hv

Магнитно-резонансная ангиография -МРА

4

Обнаружение патологии сосудистой системы

(анатомия просвета и стенки сосуда)

4

Кровоток

(функциональные нарушения)

Основные подходы:

Время-пролетная МРА (TOF/T1)

2D

Фазо-контрастная МРА (PC/T2)

3D

МРА с контрастным усилением (CE MRA/T1)

4D

Black Blood МРА (FSE, minIP)

Отделение нейрорентгенологии

НИИ нейрохирургии РАМН

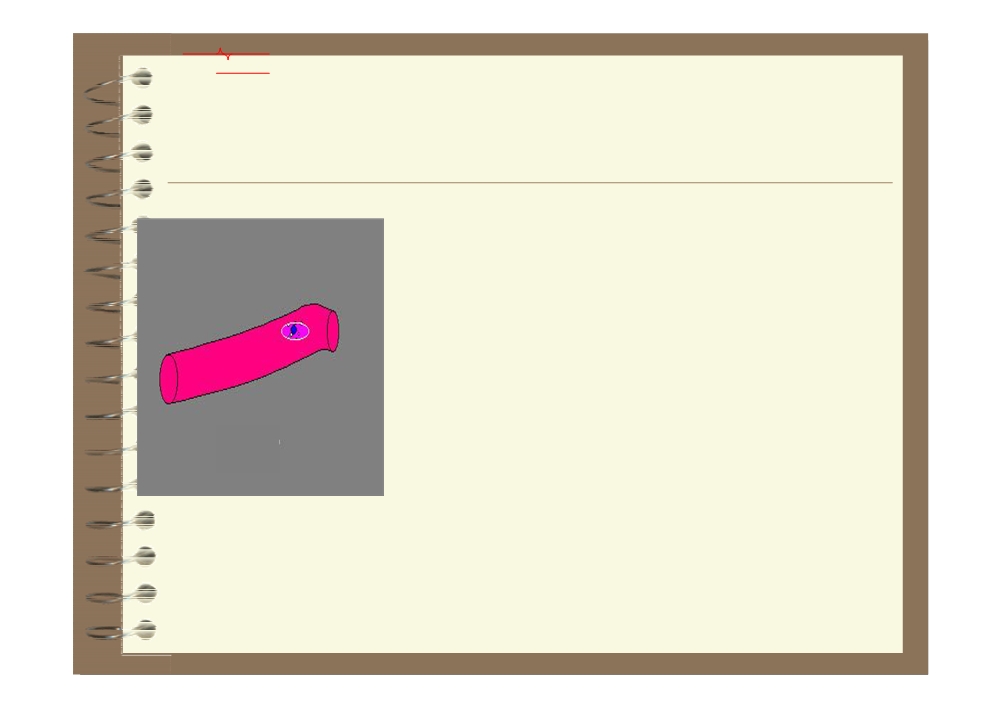

Фазоконтрастная АГ - Т2 МРА

Вена

Неподвижные протоны

Движущиеся протоны

А

Артерия

-А

Фазовый

ФК (Т2 релаксации)

угол

Кровь яркая из-за движения

Движущиеся протоны

Фазовый сдвиг ~ V

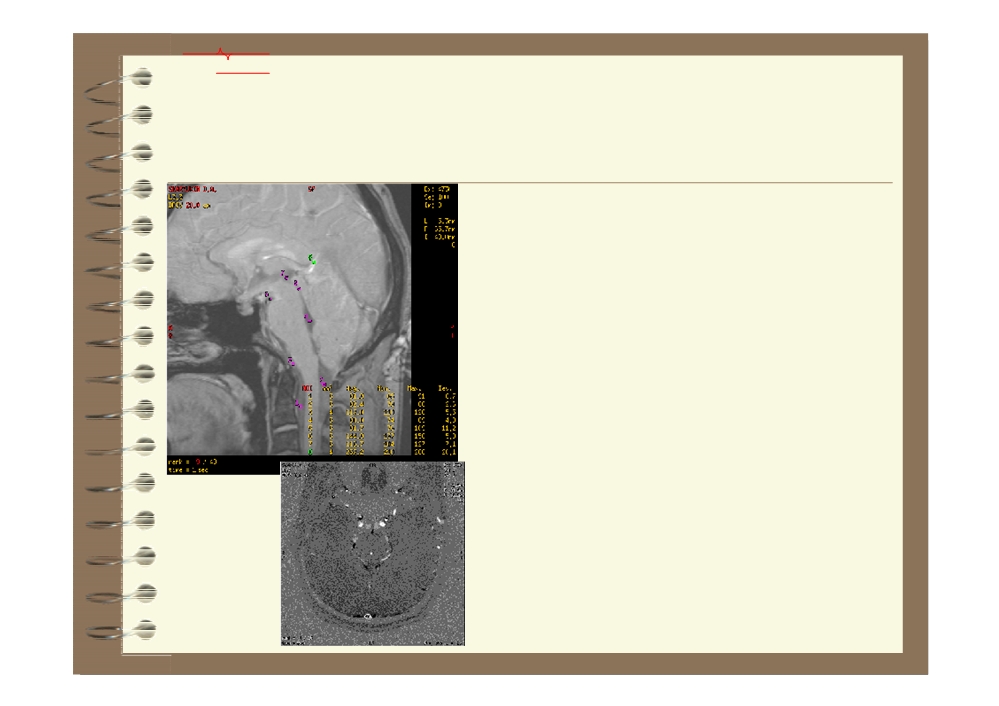

Картирование скорости

3D - VENC 15-20 см/с

2D - слаб

Неподвижные протоны

Sag - вертикальные потоки

Ахial

-

поток

Время

Сor

-

вены

Отделение нейрорентгенологии

НИИ нейрохирургии РАМН

Фазоконтрастная АГ - Т2 МРА

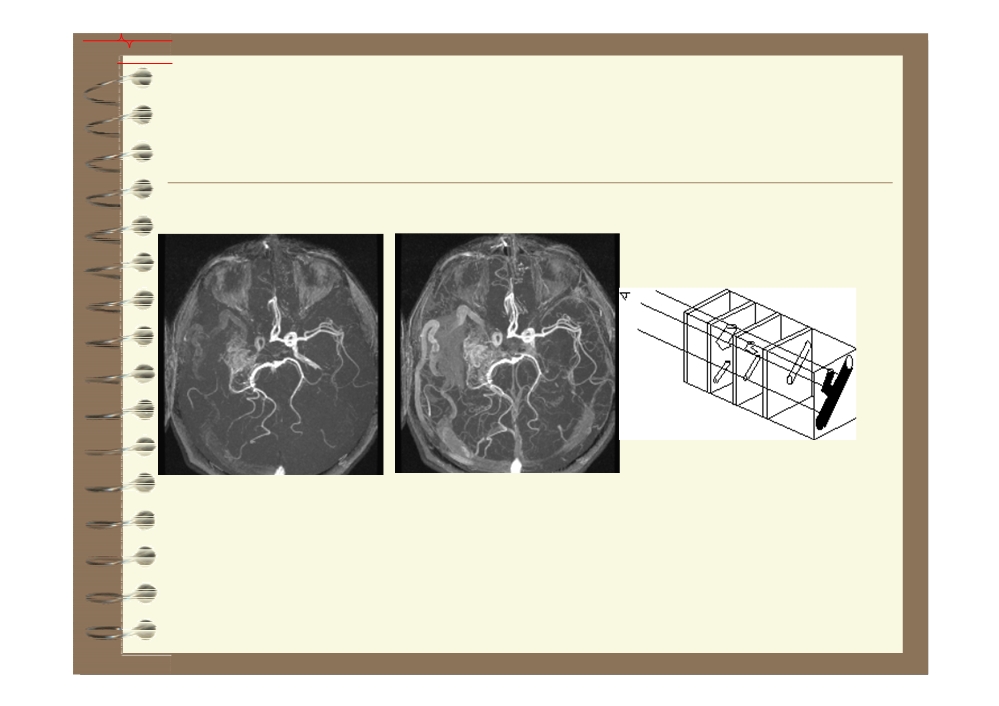

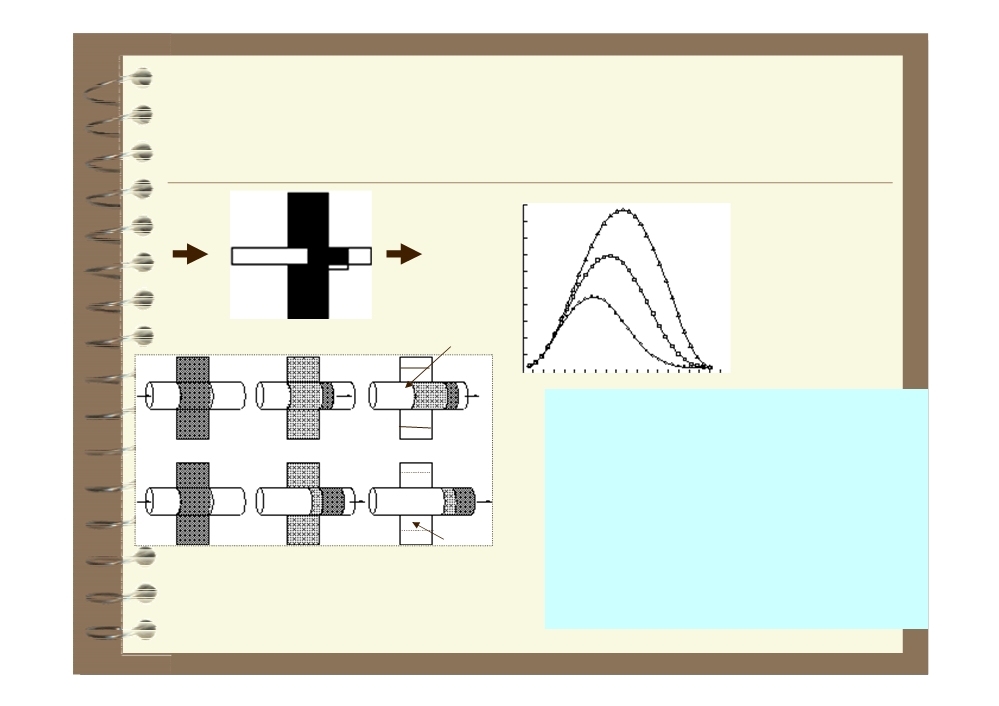

Времяпролетная 2D АГ - Т1 МРА

Sотн

1-

1 <V*TR<5см/с

2

5 < V*TR< 10см/с

Сигнал -S

3

10 < V*TR<15см/с

TOF (Т1 релаксации)

Яркие- протоны, втекающие в

объем (усиление)

Темные - неподвижные

протоны (подавление)

2D (SPGR,. FIESTA*, FSE)

Нет сигнала

3D (MOTSA, SSFP+Navigation)

90

180

ТЕ

- будущее - Steady state TOF

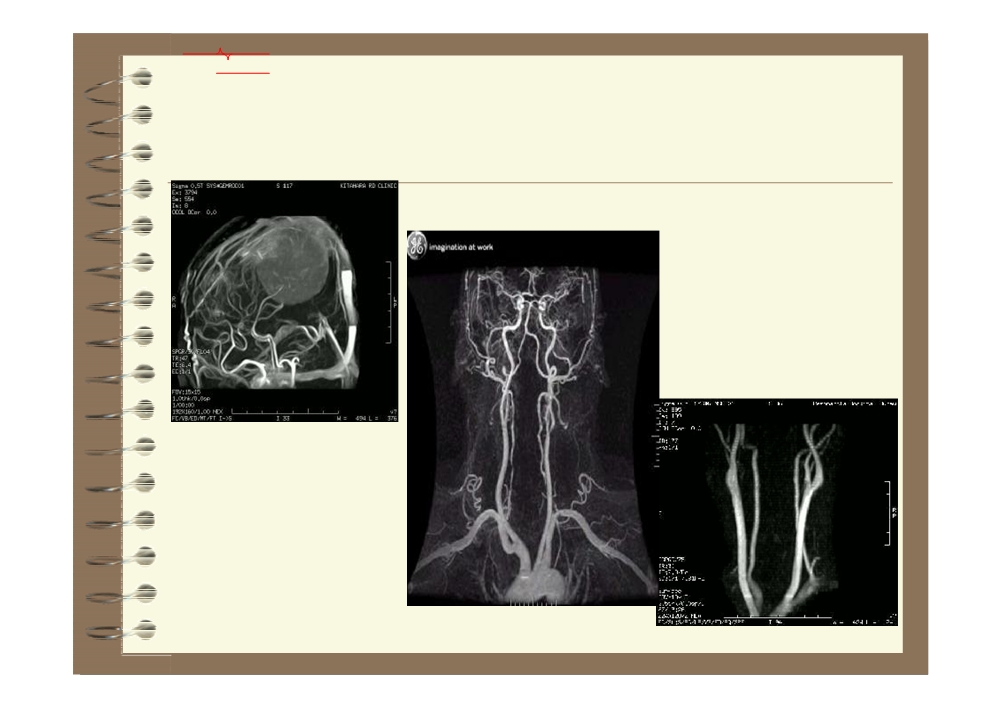

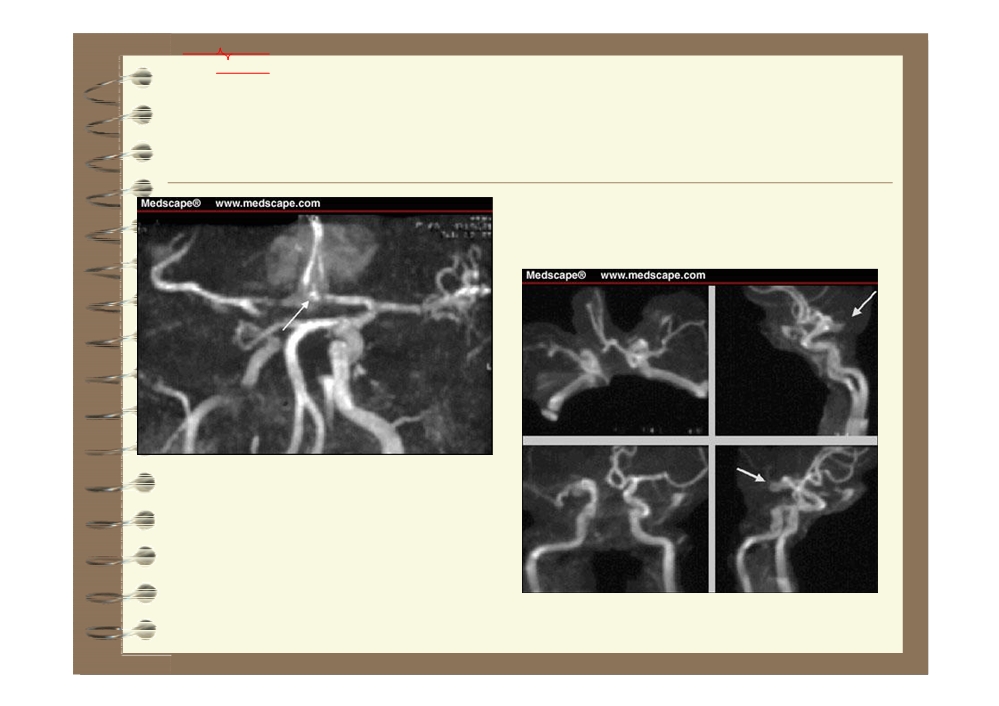

Проекции максимальной

интенсивности - МИП

+Gd

АВМ височной доли

Отделение нейрорентгенологии

НИИ нейрохирургии РАМН

МИП

3D

Отделение нейрорентгенологии

НИИ нейрохирургии РАМН

Т1- эффект.

•Радиус действия ионов Gd -

ангстремы (размер молекулы )

•Вовлечено (3-5)% протонов

( интраваскулярно)

•Т1эфф -снижается

• Амплитуда МР сигнала - растет

Применение : МРА с КУ,

динамическая Т1 МРТ

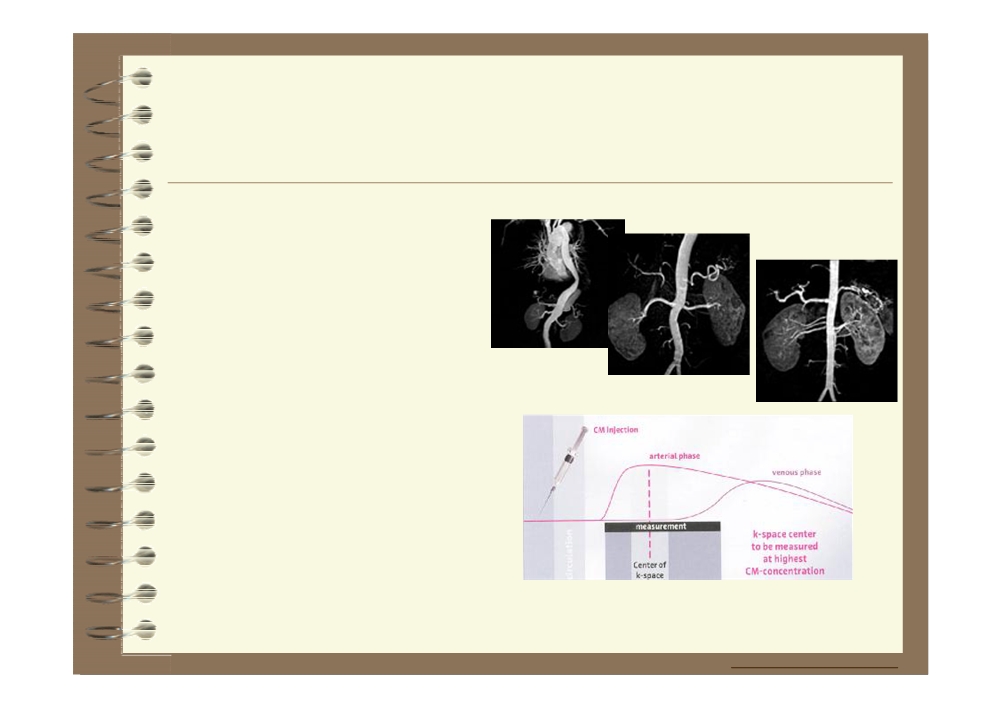

Contrast enhanced MRA and contrast agents

P. Vock, Bern/CH

Контрастные Вещества

Парамагнетики

Позитивные

не спаренные спины

Суперпарамагнетики

Негативные

локальные неоднородности

Время

Test bolus

Bolus chasing

Dynamic

Регистрация данных на пике

артериальной фазы в центре

k-пространства

www.esmrmb.org

Отделение нейрорентгенологии

НИИ нейрохирургии РАМН

Времяпролетная 3D МРА с ку
