Физика Компьютерной (КТ) и Магнитно-Резонансной (МРТ) - часть 4
Отделение нейрорентгенологии
НИИ нейрохирургии РАМН

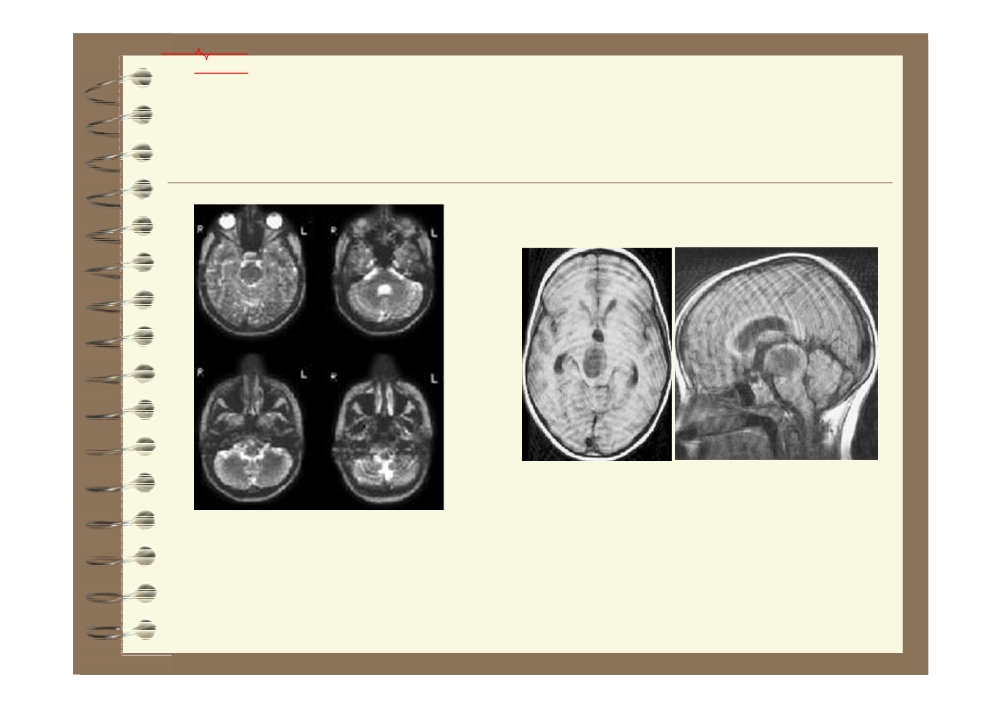

Артефакты КТ и МРТ
Движение глаз
Дыхательные артефакты
и кровоток
Отделение нейрорентгенологии
НИИ нейрохирургии РАМН

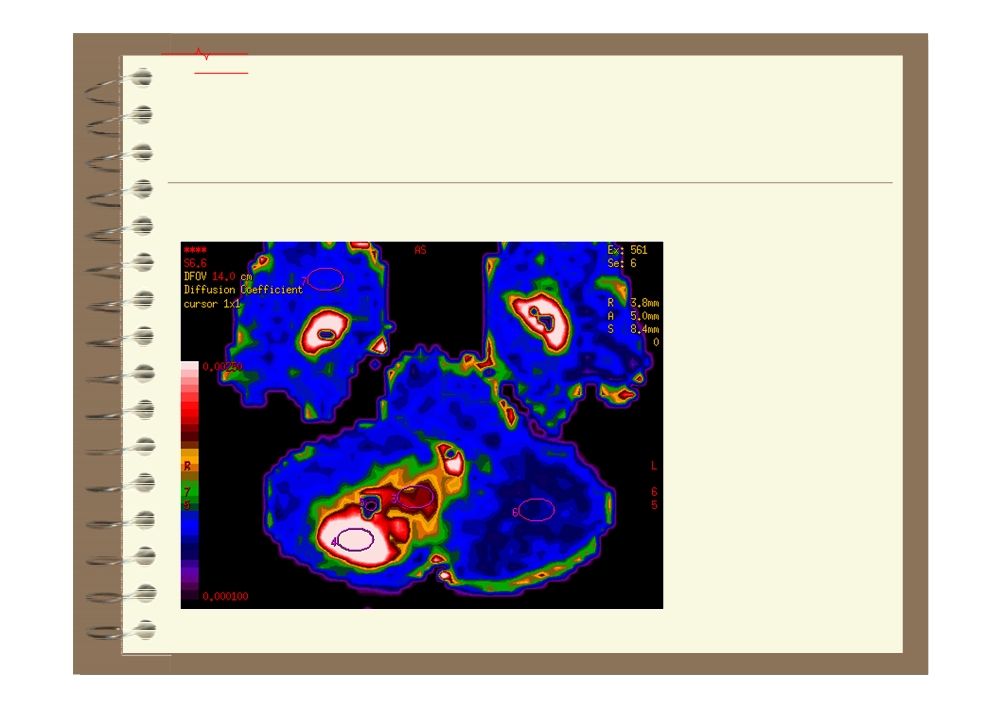

Артефакты
движение крови,
выбор параметров
Отделение нейрорентгенологии
НИИ нейрохирургии РАМ Н

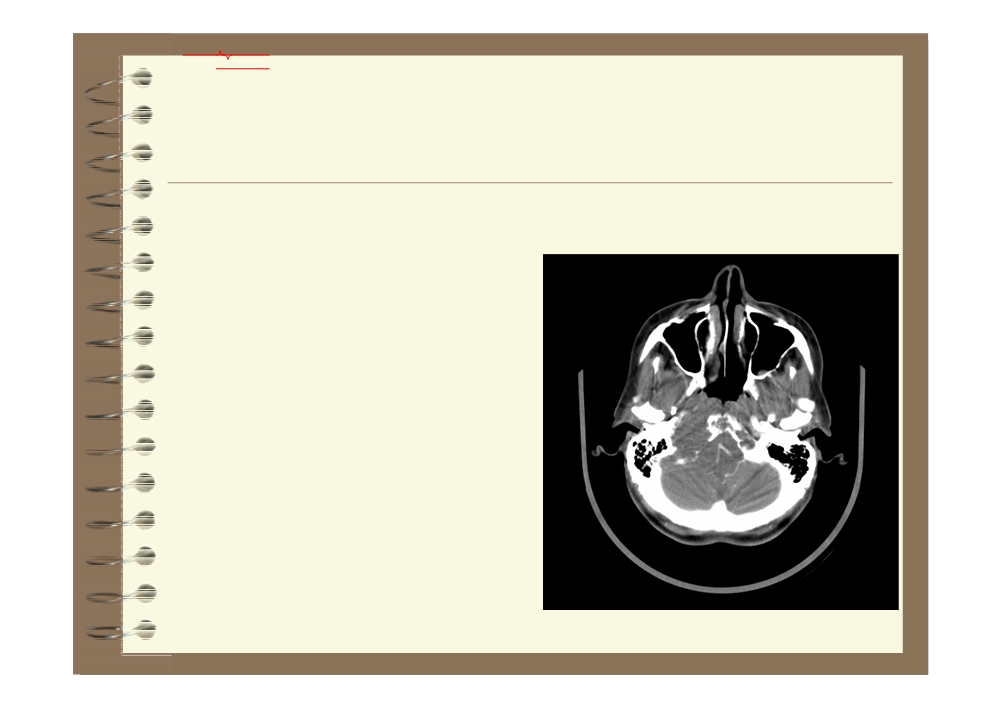

Тканевая контрастность КТ
и физические свойства тканей
Шкала КТ-плотностей
(шкала Хаунсфилда)
4 Плотность -r
4 Электронная
плотность
4 Эффективный атомный
номер
Контрастные вещества
- препараты Йода-
увеличивают яркость сигнала
~ концентрации
Отделение нейрорентгенологии
НИИ нейрохирургии РАМН

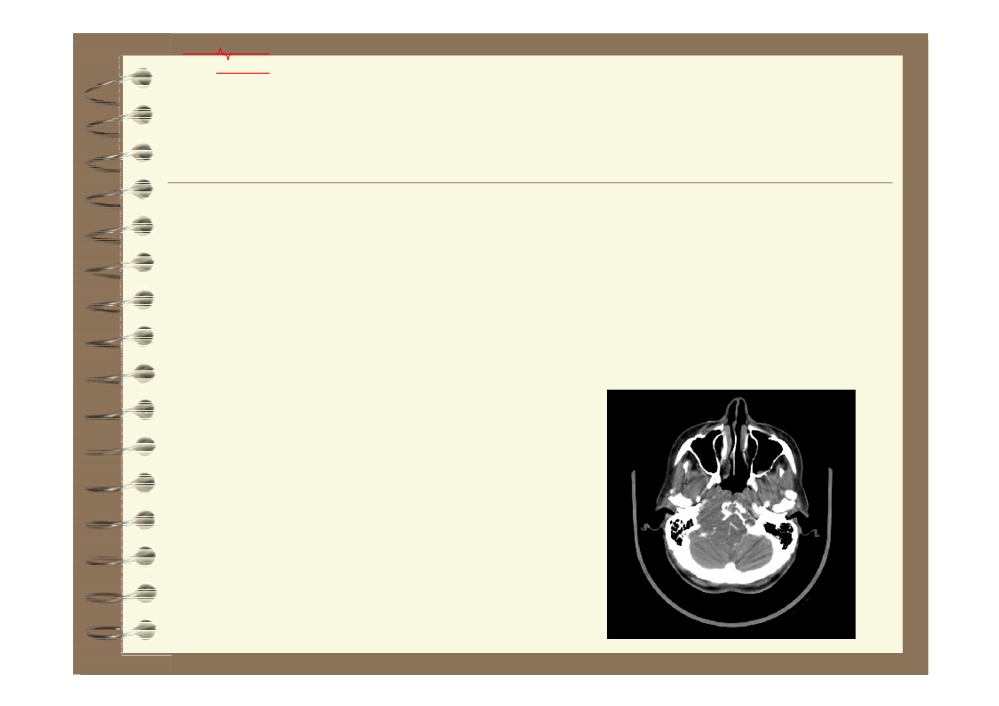

Ткани, которые выглядят
темными на КТ:
4Низкая плотность
r, электронная плотность
4Артефакты.
Отделение нейрорентгенологии
НИИ нейрохирургии РАМН
Тканевая контрастность МРТ
и физические свойства тканей
1.Содержание воды
Протонная плотность
Шкала отношений:
2.Времена Т1 или Т2 рел.
C = (S A - S B ) / SB ,
3.Локальные неоднородности
поля (Т2*)
Магнитная
восприимчивость,
SA , S B -МР -сигналы
Химический сдвиг
от тканей А и В.
4.Движение(T1,T2)
Макро
- v (магистральный
кровоток, ликвороток)
Микро - CBF( регионарный
кровоток, диффузия)
Контрастные вещества
- препараты парамагнетика
Отделение нейрорентгенологии
НИИ нейрохирургии РАМН
МРТ: Ткани, которые выглядят
темными
4 Малое содержание протонов
4 Длинное Т1 или очень короткое Т2
4 Локальные неоднородности
магнитного поля
4 Движение при сканировании.
4 Артефакты
Отделение нейрорентгенологии
НИИ нейрохирургии РАМН

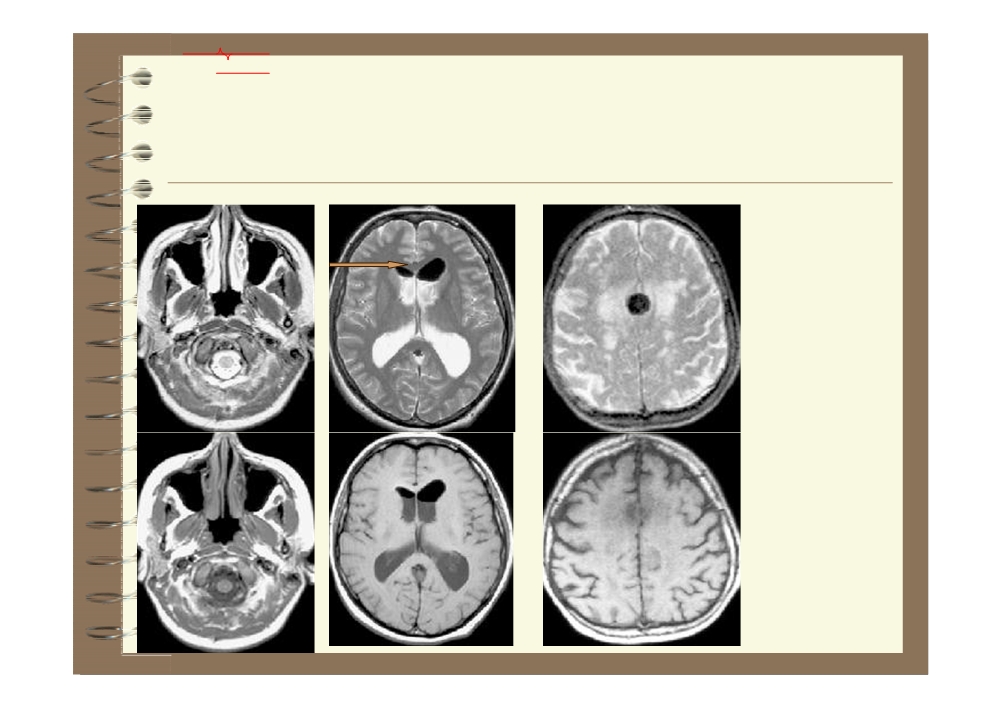

Ткани с низким содержанием протонов
T2
воздух
петрификат
T1
Отделение нейрорентгенологии
НИИ нейрохирургии РАМН

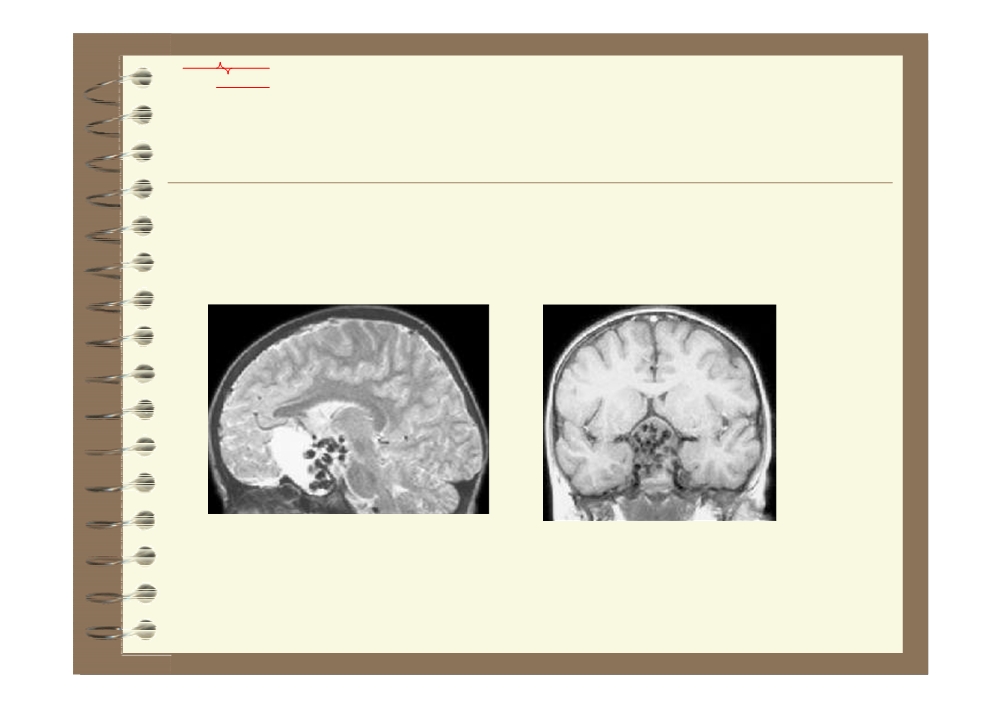

Ткани с низким содержанием протонов
Тератома хиазмально-селлярной области
Т2
Т1
Отделение нейрорентгенологии
НИИ нейрохирургии РАМН

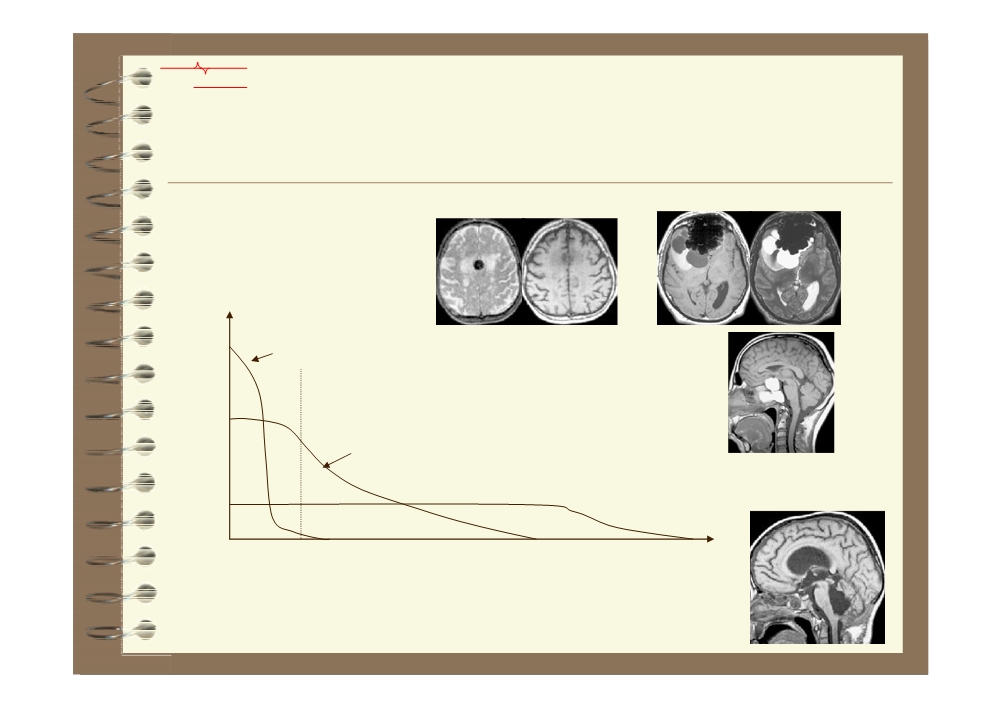

Релаксационные параметры и
физические свойства вещества (T1 МРТ).
Спектр
собственных частот
Медленное движение молекул (крупные,
неподвижные молекулы)
Некрупные молекулы в вязких жидкостях
Быстрое движение мелких молекул
F0
Частота
Отделение нейрорентгенологии
НИИ нейрохирургии РАМН

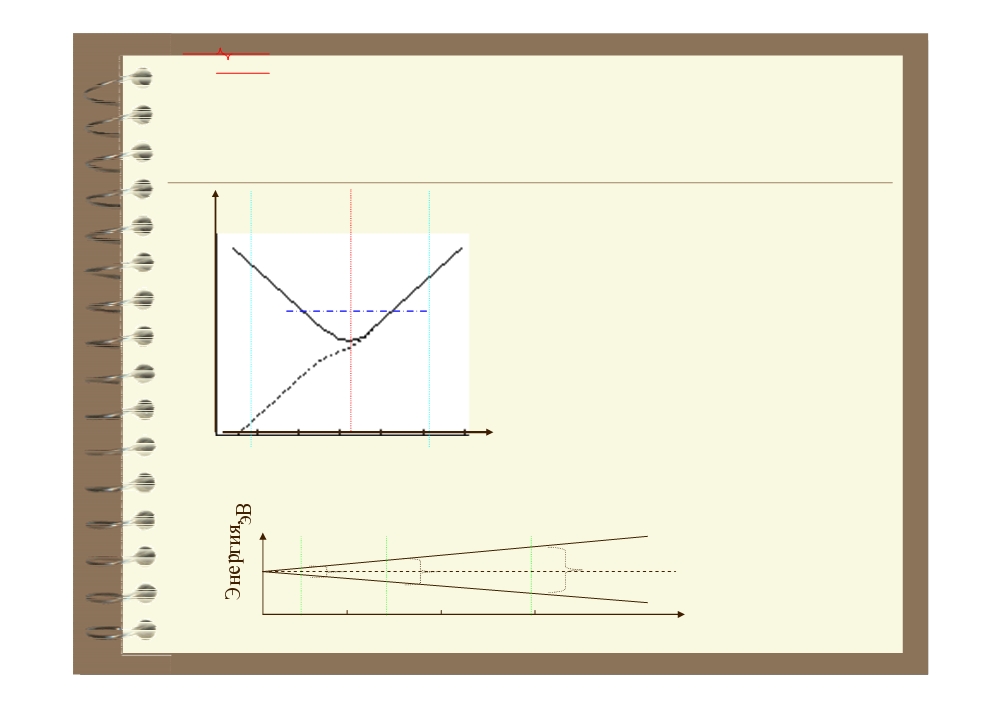

Т1 и Т2 и контрастность тканей
1- твердые тела и
Lg T1
Т1
жидкости с крупными,
Lg T2
Малоподвижными молекулами
2
2- вязкие жидкости;
1
Т2
3
3 - невязкие жидкости (вода),
Мелкие подвижные молекулы
Подвижность молекул
0
Е
Т1 = f ( B0)
ЕØ
1
2
3
B0
Отделение нейрорентгенологии
НИИ нейрохирургии РАМН

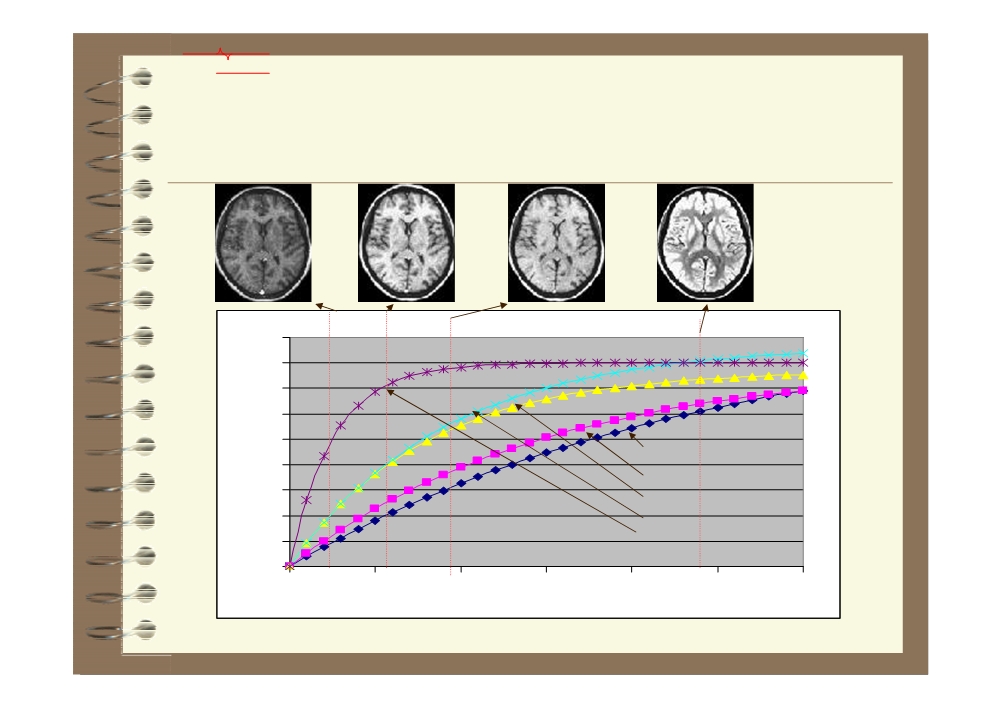

TR и Т1 МРТ
S(Т1) ~ TR
0,9
0,8
0,7
0,6
0,5
Ликвор - темный
0,4
Кровь
0,3
Св
0,2
БВ
0,1
Жир - яркий
0
0
500
1000
1500
2000
2500
3000
TR
Отделение нейрорентгенологии
НИИ нейрохирургии РАМН

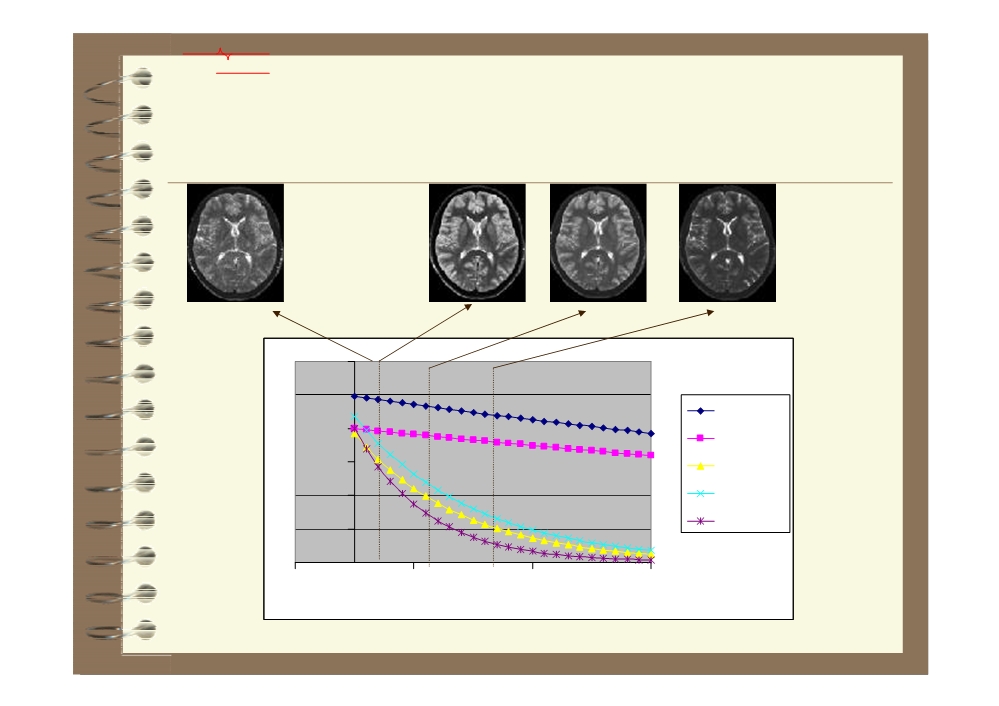

ТЕ и Т2 МРТ
TR =2200мc
TR =900мc
1,2
1
Ликвор
0,8
Кровь
0,6
Бв
0,4
Св
Жир
0,2
0
-50
50
150
250
ТЕ
Отделение нейрорентгенологии
НИИ нейрохирургии РАМН

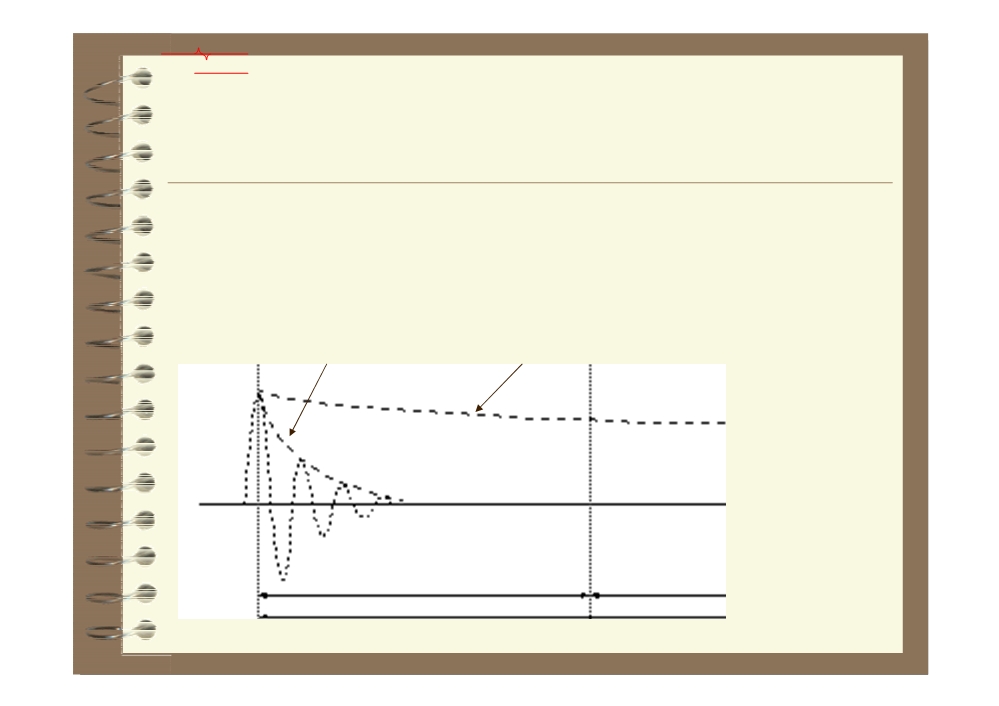

Т2 и Т2* релаксации
Т2 - спин-спиновое взаимодействие
T2’ - релаксации из-за локальных неоднородностей В0
1/T2*= 1/T2 + 1/T2’
S
T*
T
Т2* < T2
TE

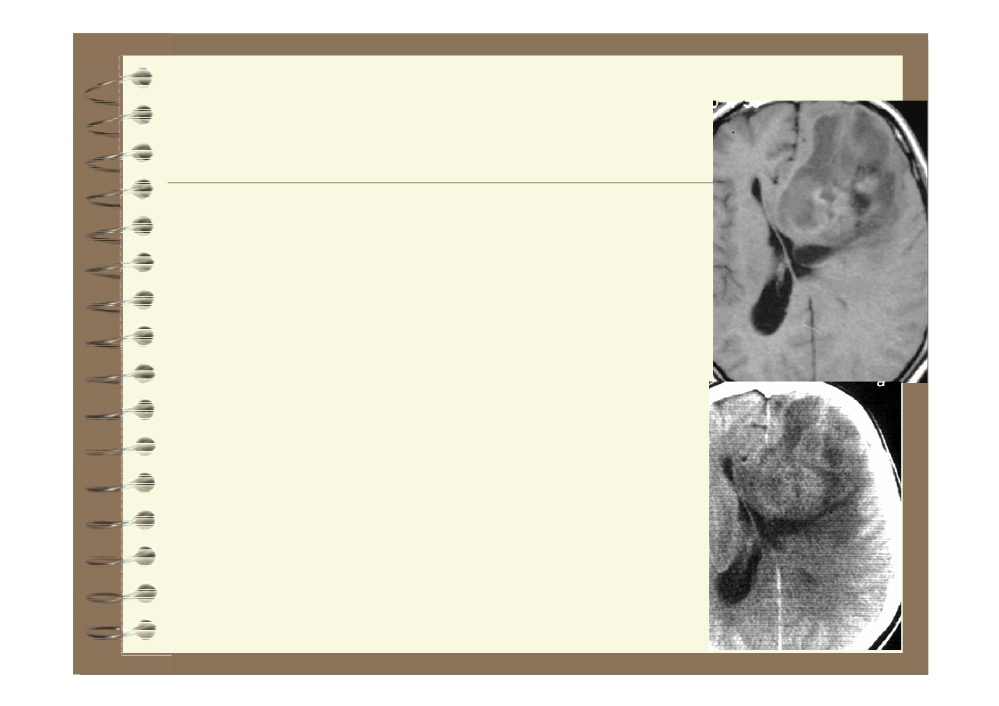

КТ, МРТ и АГ в нейровизуализации
1. Локализация, размеры,
распространенность,
кровоснабжение,
взаимоотношение с сосудами
2. Тканевая характеристика
и тип опухоли
3. Диф.диагноз
4. Планирование, поддержка
операций и п/о контроль
6.Мониторинг лечения
Отделение нейрорентгенологии
НИИ нейрохирургии РАМН

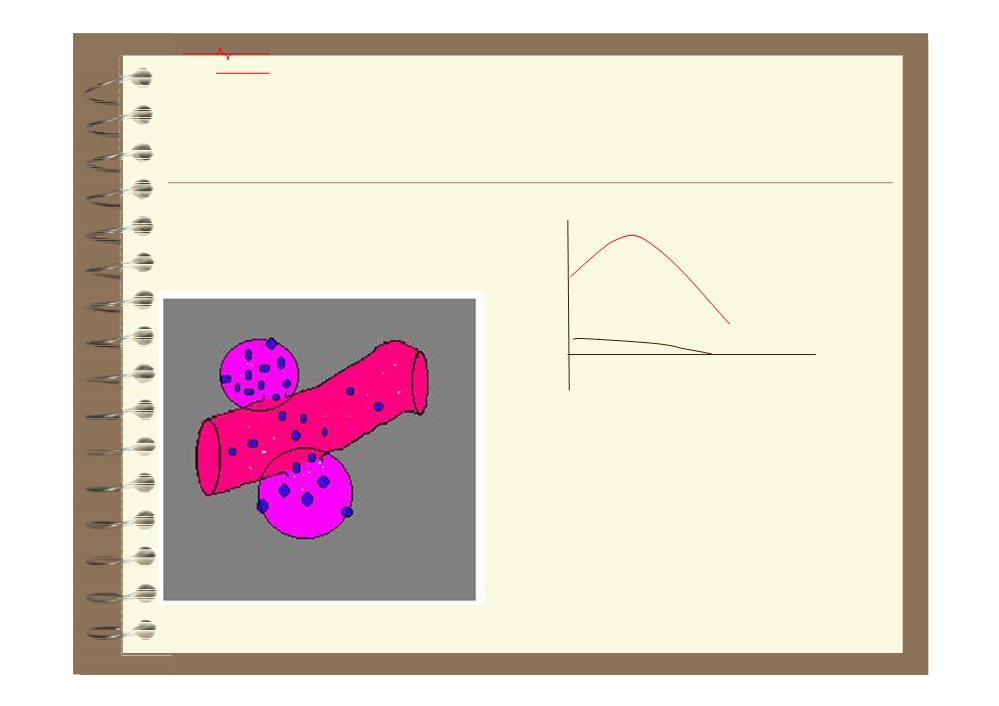

Контрастное усиление.
ΔМР -сигнал
Т1
Т1 -эффект + Т2 -эффект
Т2
Концентрация
парамагнетика
МРТ с КУ,
динамическая Т1 МРТ
(микроваскулярная
проницаемость)

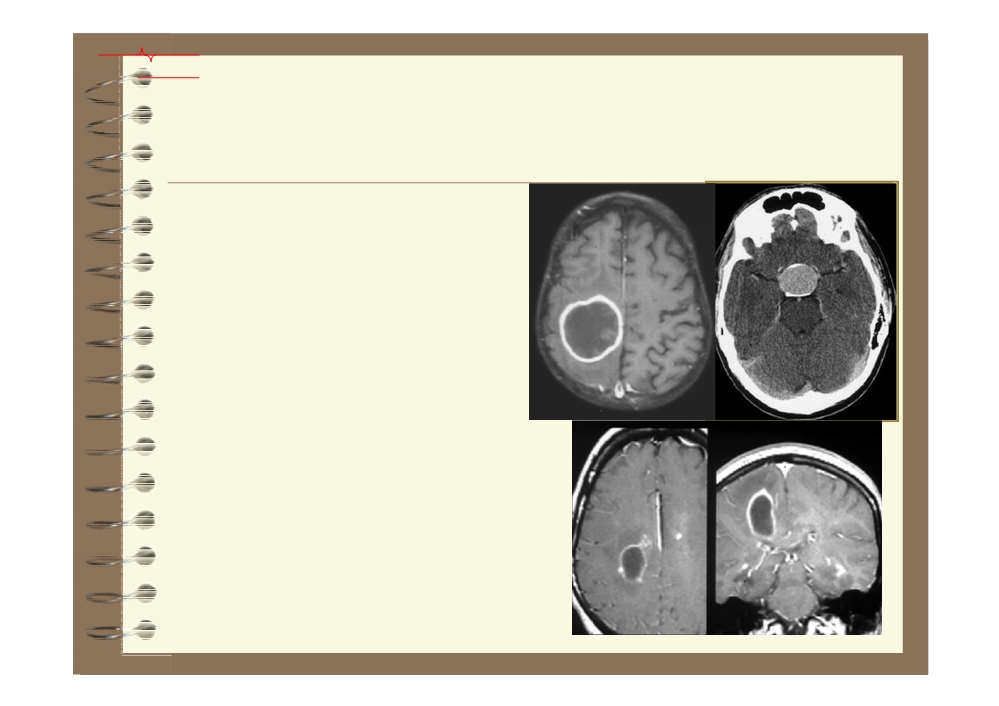

Агрессивные опухоли и
опухолеподобные процессы (Т1)
4 Инфекция, гранулемы
(бактериальная, грибко
паразиты)
4 Дегенеративные ( РС и др.)
4 Сосудистые(АА, АВМ,
каверномы и др.)
4 Аномальные анатомические
объемы -эктопия, кисты и д
Отделение нейрорентгенологии
НИИ нейрохирургии РАМН
Т2 иТ2*, магнитная восприимчивость
Гемоглобин крови
Комплекс оксигемоглобина крови (Fe 2+ ) - диамагнетик
Комплекс деоксигемоглобина крови (Fe 2+ ) - 4 неспаренных
электрона, обладает парамагнитными свойствами, доступ молекул
воды к Fe 2+ затруднен, Т1 снижается мало
Внутриклеточный метгемоглобин ( Fe 3 + ) - парамагнетик-.5
неспаренных электронов.
- мобильность низкая, Т1 длинное
После лизиса мобильность свободного метгемоглобина высокая,
Т2 длинное
Гемосидерин и ферритин - сильные парамагнитные свойства ,
Т1 короткое, Т2 длинное
