Рентгеновская компьютерная томография в неврологии - часть 2

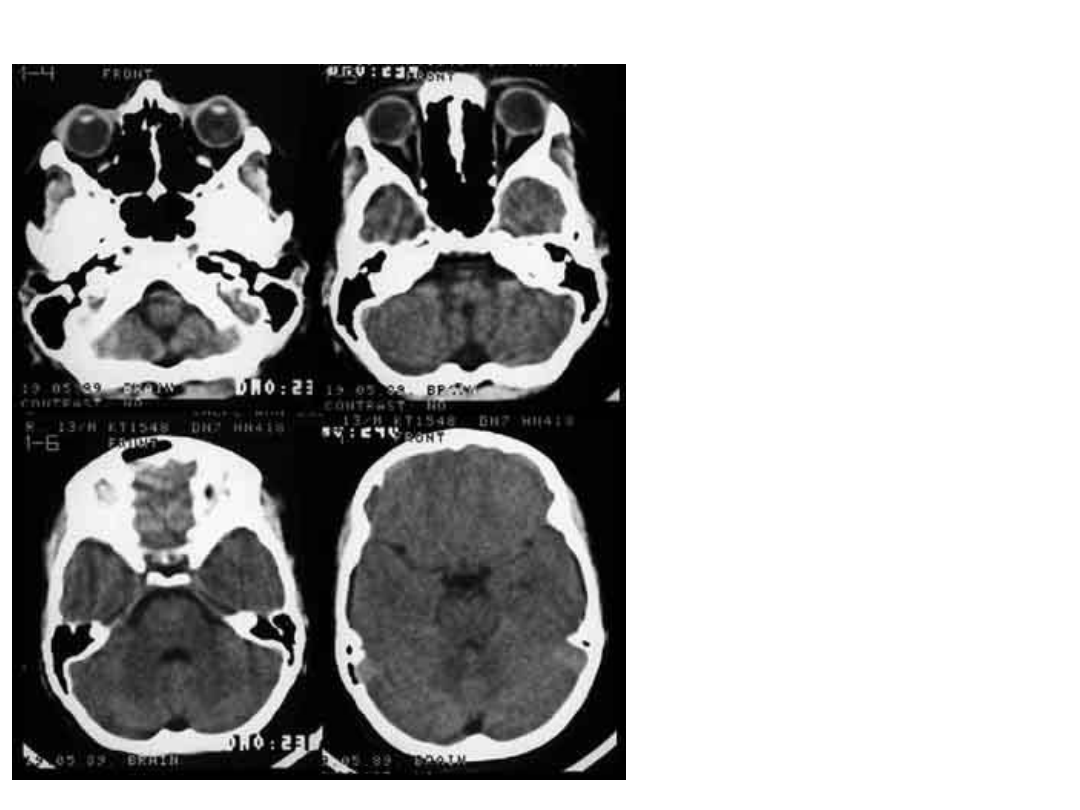

Инфражелудочковый уровень головного мозга. Рис. №4

КТ изображения  без
контрастного усиления.
Ширина срезов 4 мм,
промежутки между ними
составляют 4 или 8 мм.

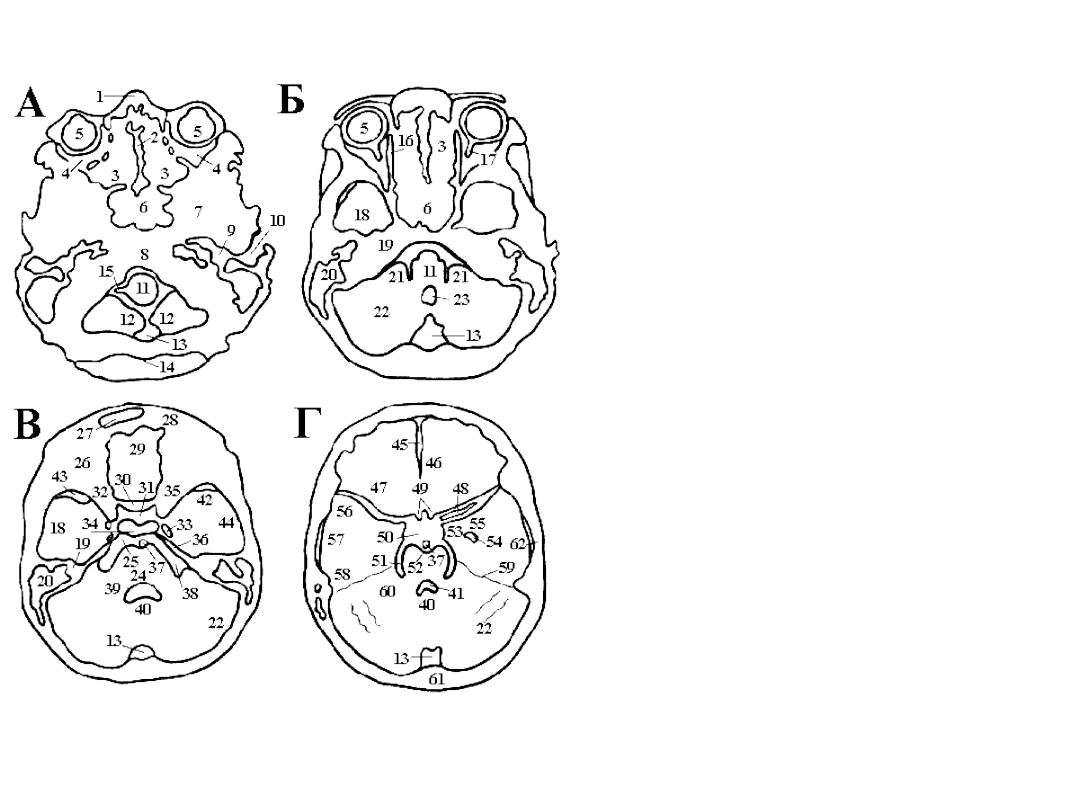

Инфражелудочковый уровень головного мозга. Схема. №4

1 - носовая кость (os nasale),
2 - перпендикулярные пластинки (laminae perpendiculares),
3 - решетчатые ячейки (cellulae ethmoidales),
4 - глазница (orbita),
5 - глазное яблоко (bulbus oculi),
6 - клиновидная пазуха (sinus sphenoidalis),
7 - клиновидная кость (os sphenoidale),
8 - затылочная кость, базиллярная часть, скат (os occipitale, pars basilaris, clivus),
9 - барабанная полость (cavum tympani),
10 - наружный слуховой проход (meatus acusticus externus),
11 - продолговатый мозг (medulla oblongata),
12 - миндалина мозжечка (tonsilla cerebelli),
13 - мозжечково-мозговая (большая) цистерна (cisterna cerebellomedullaris, magna),
14 - наружный затылочный гребень (crista occipitalis externa),
15 - проекция вертебральной артерии и черепно-мозговых нервов,
16 - глазничная пластинка (lamina orbitalis),
17 - зрительный нерв (nervus opticus),
18 - височная доля (lobus temporalis),
19 - каменистая часть (пирамида) височной кости (pars petrosa),
20 - сосцевидные ячейки (cellulae mastoideae),
21 - клочок (flocculus),
22 - полушарие мозжечка (hemispherium cerebelli),
23 - IV желудочек, каудальный отдел,
24 - мост мозга (pons ),
25 - цистерна моста ( cisterna pontis ),
26 - верхняя стенка глазницы (paries superior orbitae),
27 - лобная пазуха (sinus frontalis),
28 - лобная кость (os frontale),
29 - лобные доли(lobi frontales),
30 - бугорок турецкого седла (tuberculum sellae),
31 - гипофизарная ямка (fossa hypophysialis),
32 - передний клиновидный отросток (processus clinoideus anterior),
33 - пещеристый синус (sinus cavernosus),
34 - спинка седла (dorsum sellae),
35 - большое крыло клиновидной кости (ala magna),
36 - каменисто-клиновидная связка (ligamentum petroclinoideum),
37 - базиллярная артерия (arteria basillaris),
38 - мостомозжечковый угол,
39 - средняя мозжечковая ножка (pedunculus cerebellaris medius seu pontis),
40 - червь мозжечка (vermis cerebelli),
41 - IV желудочек (ventriculus quartus),
42 - височный полюс (polustemporalis),
43 - цистерна боковой ямки большого мозга (cisterna fossae lateralis cerebri),
44 - нижняя височная извилина (gyrus temporalis inferior),
45 - продольная щель мозга (fissura longitudinalis cerebri),
46 - прямая извилина (gyrus rectus),
47 - латеральная (сильвиева) щель (fissura lateralis),
48 - средняя мозговая артерия (arteria cerebri media),
49 - проекция супраклиноидного сегмента внутренней сонной артерии и передних отделов
виллизиева круга,
50 - супраселлярная цистерна,
51 - обходящая цистерна (cisterna ambiens),
52 - межножковая цистерна (cisterna interpeduncularis),
53 - извилина гиппокампа (gyrus hippocampi),
54 - боковой желудочек, нижний рог (ventriculus lateralis, cornu inferius),
55 - миндалевидное тело (corpus amygdaloideum),
56,57,58 - соответственно верхняя, средняя и нижняя височные извилины (gyri temporales
superior, medius et inferior),
59 - намет мозжечка (tentorium cerebelli),
60 - верхняя мозжечковая ножка (pedunculus cerebellaris superior seu cranialis),
61 - затылочная кость (os occipitale),
62 - височная кость (os temporale).

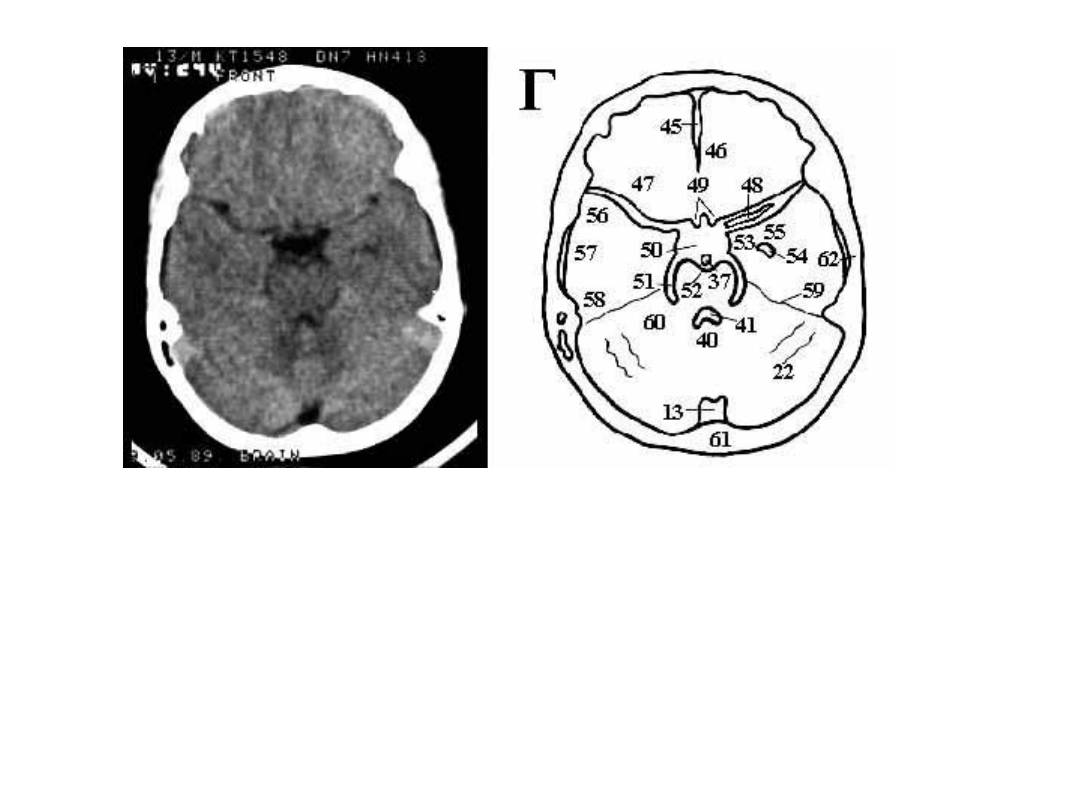

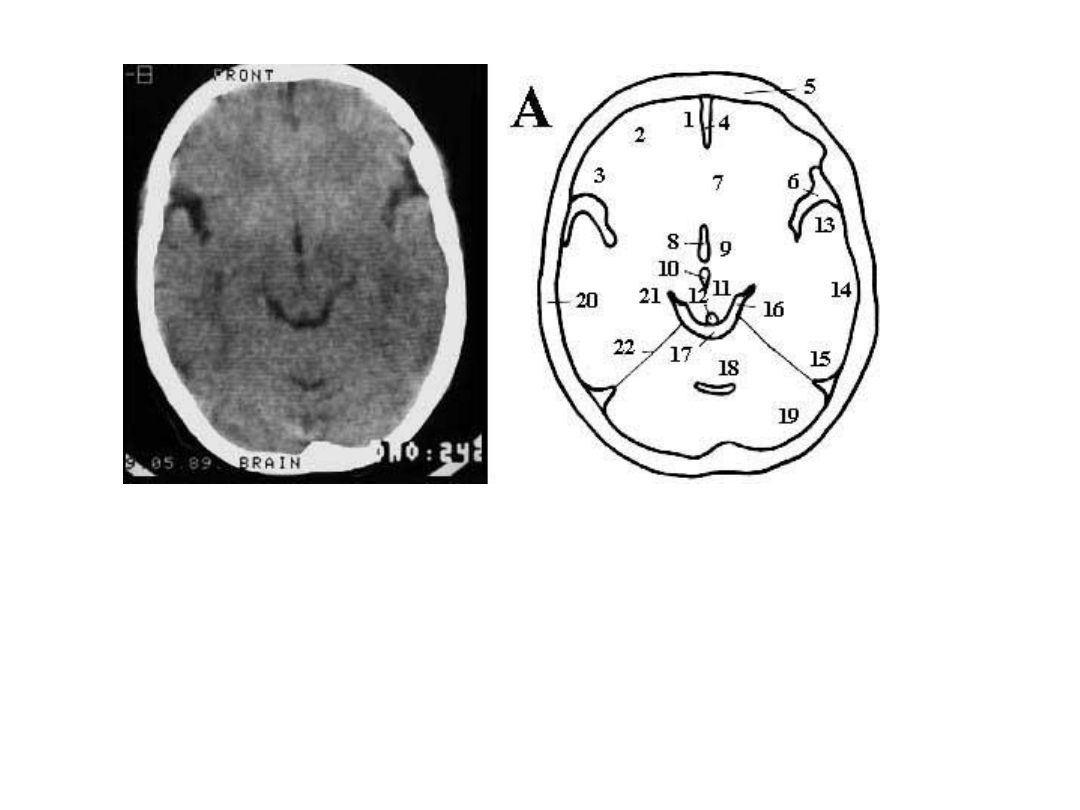

Схемы КТ изображений от А до Г соответствуют срезам в порядке их
следования при КТ исследовании снизу вверх.

1 - носовая кость (os nasale),
2 - перпендикулярные пластинки (laminae
perpendiculares),
3 - решетчатые ячейки (cellulae ethmoidales),
4 - глазница (orbita),
5 - глазное яблоко (bulbus oculi),
6 - клиновидная пазуха (sinus sphenoidalis),
7 - клиновидная кость (os sphenoidale),
8 - затылочная кость, базиллярная часть, скат (os
occipitale, pars basilaris, clivus),
9 - барабанная полость (cavum tympani),
10 - наружный слуховой проход (meatus acusticus
externus),

11 - продолговатый мозг (medulla oblongata),
12 - миндалина мозжечка (tonsilla cerebelli),
13 - мозжечково-мозговая (большая) цистерна (cisterna
cerebellomedullaris, magna),
14 - наружный затылочный гребень (crista occipitalis
externa),
15 - проекция вертебральной артерии и черепно-
мозговых нервов.

3 - решетчатые ячейки (cellulae ethmoidales),
5 - глазное яблоко (bulbus oculi),
6 - клиновидная пазуха (sinus sphenoidalis),
11 - продолговатый мозг (medulla oblongata),
13 - мозжечково-мозговая (большая) цистерна (cisterna
cerebellomedullaris, magna),
16 - глазничная пластинка (lamina orbitalis),
17 - зрительный нерв (nervus opticus),
18 - височная доля (lobus temporalis),
19 - каменистая часть (пирамида) височной кости (pars
petrosa),
20 - сосцевидные ячейки (cellulae mastoideae),

21 - клочок (flocculus),
22 - полушарие мозжечка (hemispherium cerebelli),
23 - IV желудочек, каудальный отдел.

13 - мозжечково-мозговая (большая) цистерна (cisterna
cerebellomedullaris, magna),
18 - височная доля (lobus temporalis),
19 - каменистая часть (пирамида) височной кости (pars petrosa),
20 - сосцевидные ячейки (cellulae mastoideae),
22 - полушарие мозжечка (hemispherium cerebelli),
24 - мост мозга (pons ),
25 - цистерна моста ( cisterna pontis ),
26 - верхняя стенка глазницы (paries superior orbitae),
27 - лобная пазуха (sinus frontalis),
28 - лобная кость (os frontale),
29 - лобные доли (lobi frontales),
30 - бугорок турецкого седла (tuberculum sellae),
31 - гипофизарная ямка (fossa hypophysialis),

32 - передний клиновидный  отросток (processus clinoideus anterior),
33 - пещеристый синус (sinus cavernosus),
34 - спинка седла (dorsum sellae),
35 - большое крыло клиновидной кости (ala magna),
36 - каменисто-клиновидная связка (ligamentum petroclinoideum),
37 - базиллярная артерия (arteria basillaris),
38 - мостомозжечковый угол,
39 - средняя мозжечковая ножка (pedunculus cerebellaris medius seu
pontis),
40 - червь мозжечка (vermis cerebelli),
42 - височный полюс (polus temporalis),
43 - цистерна боковой ямки большого мозга  (cisterna fossae lateralis
cerebri),
44 - нижняя височная извилина (gyrus temporalis inferior).

13 - мозжечково-мозговая (большая) цистерна (cisterna
cerebellomedullaris, magna),
22 - полушарие мозжечка (hemispherium cerebelli),
37 - базиллярная артерия (arteria basillaris),
40 - червь мозжечка (vermis cerebelli),
41 - IV желудочек (ventriculus quartus),
45 - продольная щель мозга (fissura longitudinalis cerebri),
46 - прямая извилина (gyrus rectus),
47 - латеральная (сильвиева) щель (fissura lateralis),
48 - средняя мозговая артерия (arteria cerebri media),
49 - проекция супраклиноидного сегмента внутренней сонной
артерии и передних отделов виллизиева круга,
50 - супраселлярная цистерна,
51 - обходящая цистерна (cisterna ambiens),
52 - межножковая цистерна (cisterna interpeduncularis),

53 - извилина гиппокампа (gyrus hippocampi),
54 - боковой желудочек, нижний рог (ventriculus lateralis, cornu
inferius),
55 - миндалевидное тело (corpus amygdaloideum),
56,57,58 - соответственно верхняя, средняя и нижняя височные
извилины (gyri temporales superior, medius et inferior),
59 - намет мозжечка (tentorium cerebelli),
60 - верхняя мозжечковая ножка (pedunculus cerebellaris superior
seu cranialis),
61 - затылочная кость (os occipitale),
62 - височная кость (os temporale).

Нижнежелудочковый уровень

На нижнежелудочковых срезах (рис. №5 ) по средней линии видны межполушарная щель и
III  желудочек  соответственно  в  переднем  и  среднем  отделах  изображения.  Хорошо
визуализируется  нижняя  часть  передних  рогов,  которые  расходятся  от  переднего  края  III
желудочка  вперед  и  кнаружи.  Между  лобной  и  височной  долями  видны  латеральные
(сильвиевы) щели.
За III желудочком располагается четверохолмная цистерна, которая переходит в обходящую
цистерну,  окружающую в виде полумесяца  ножки  мозга с  боковых  сторон. Еще  дальше
кзади  может  визуализироваться  верхняя  мозжечковая  цистерна,  которая  на  КТ
изображениях часто сливается с цистерной большой вены мозга (Галена).
На  срезах  нижнежелудочкового  уровня  располагаются  проекции  подкорковых  ядер  и
внутренней капсулы, видны островок и многие извилины лобной, височной и затылочной
долей мозга. На верхних срезах данного уровня по средней линии в проекции цистерны
вены Галена видно шишковидное тело (эпифиз). На этом уровне цистерны имеют форму
ромба,  боковые  углы  которого  составляют  ретроталамические  (ретропульвинарные)
цистерны.  Еще  дальше  кнаружи  в  глубине  полушарий  располагаются  задние  отделы
боковых  желудочков  мозга.  В  них  могут  визуализироваться  сосудистые  сплетения.  При
контрастном усилении визуализируются также края намета мозжечка, прямой синус и вена
Галена.

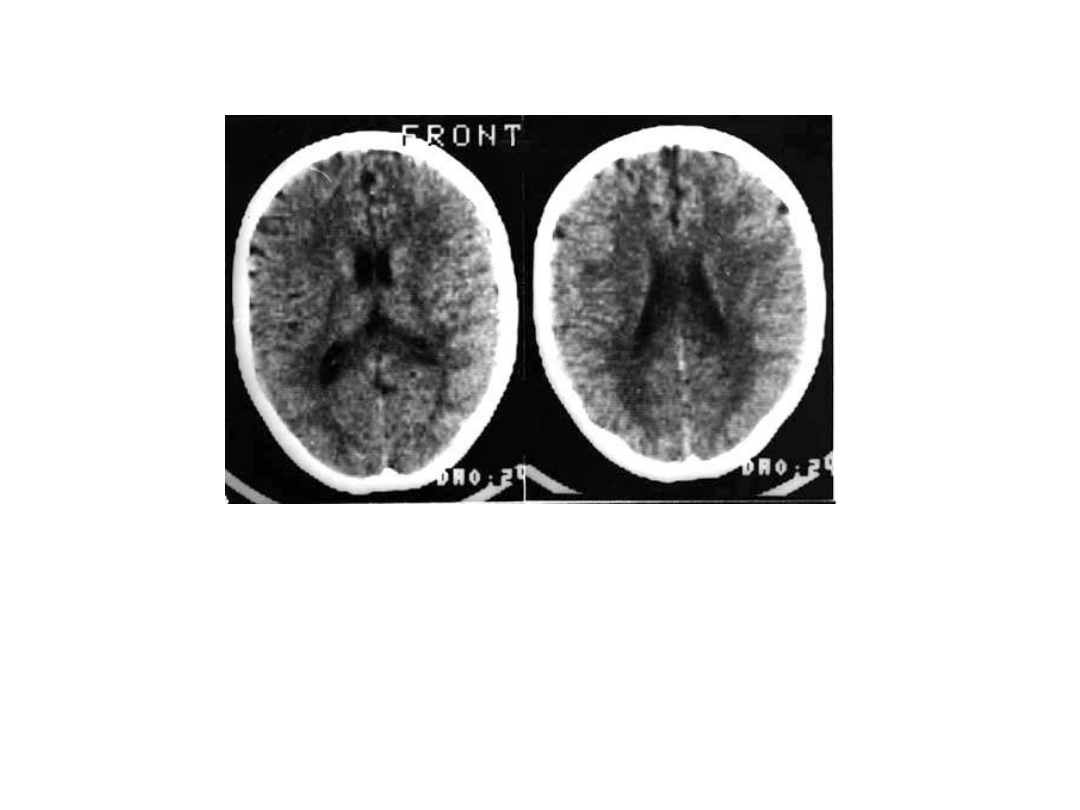

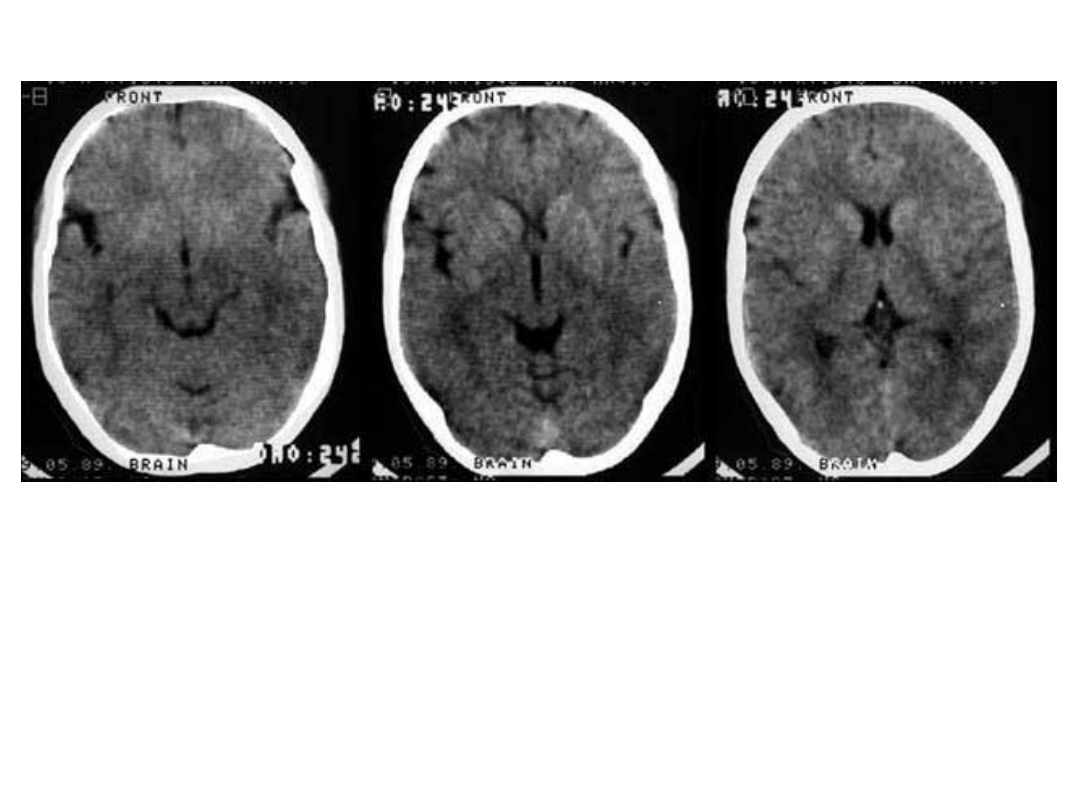

Нижнежелудочковый уровень головного мозга. Рис. №5

КТ изображения без контрастного усиления.
Смежные срезы шириной 8 мм.

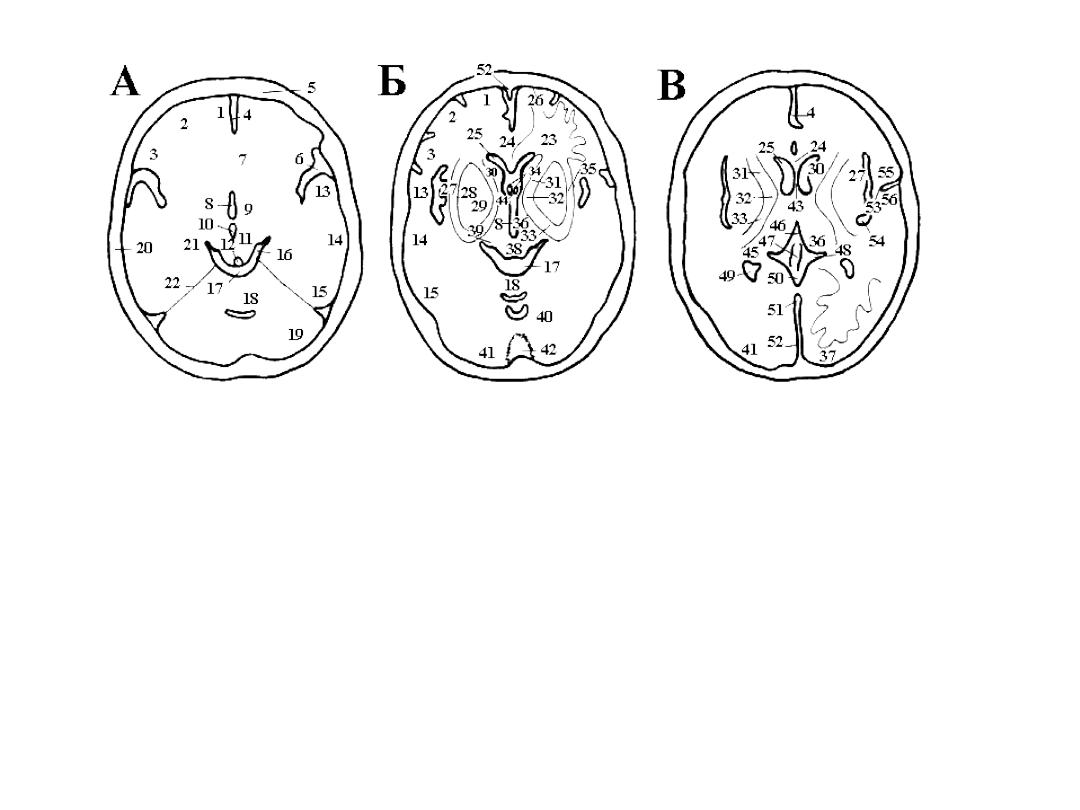

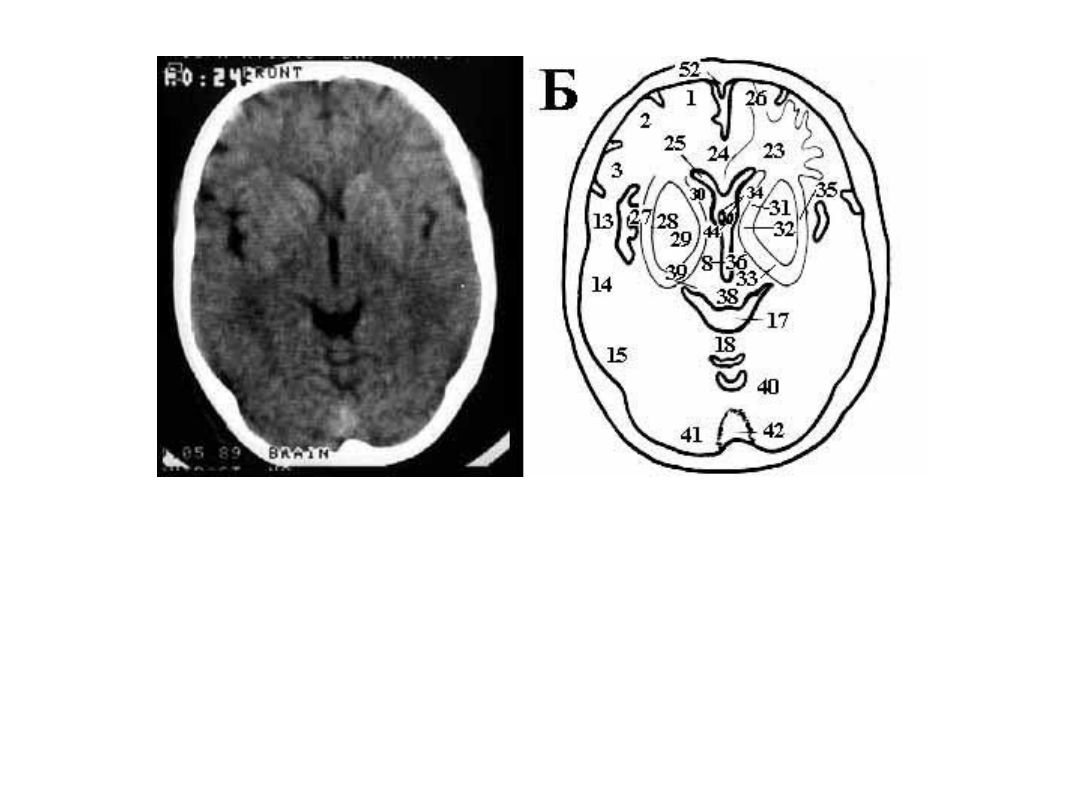

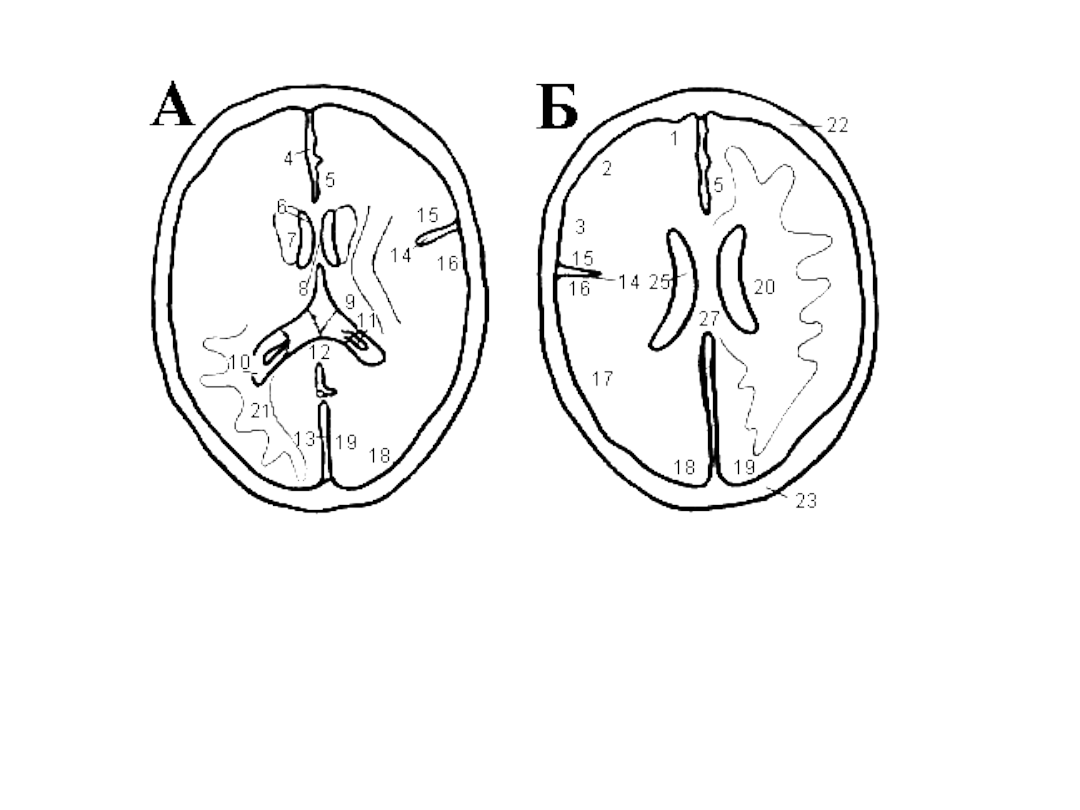

Нижнежелудочковый уровень головного мозга. Схема №5

1 ,2, 3 - соответственно верхняя, средняя и нижняя лобные
извилины (gyri frontales superior, medius et inferior),
4 - продольная щель мозга (fissura longitudinalis cerebri),
5 - лобная кость (os frontale),
6 - латеральная (сильвиева) щель (fissura lateralis),
7 - поясная извилина (gyrus cinguli),
8 - III желудочек (ventriculi tertius),
9 - гипоталамус (hypothalamus),
10 - межножковая цистерна (cisterna interpeduncularis),
11 - ножки мозга (crus cerebri),
12 - водопровод мозга (aqueductus cerebri),
13,14,15 - соответственно верхняя, средняя и нижняя
височные извилины (gyri temporales superior, medius et
inferior),
16 - обходящая цистерна (cisterna ambiens),
17 - четверохолмная цистерна (cisterna quadrigemina),
18 - червь мозжечка (vermis cerebelli),
19 - полушария мозжечка (hemispherium cerebelli),
20 - височная кость (os temporale),
21 - извилина гиппокампа (gyrus hippocampi),
22 - намет мозжечка (tentorium cerebelli),
23 - лучистость мозолистого тела, малые щипцы (radiatio
corpus callosi, forceps minor),
24 - мозолистое тело, колено (corpus callosum, genu),
25 - передний рог бокового желудочка (cornu anterior),

26 - лобный полюс (polus frontalis),
27 - островок (insula),
28 - скорлупа (putamen),
29 - бледный шар (globus pallidus),
30 - головка хвостатого ядра (caput nuclei caudati),
31,32,33 - внутренняя капсула, соответственно передняя
ножка, колено и задняя ножка (capsula interna, crus anterius,
genu et crus posterius),
34 - ножка свода (crus fornicis),
35 - наружная капсула (capsula externa),
36 - таламус (thalamus),
37 - затылочный полюс (polus occipitalis),
38 - пластинка крыши (бугорки четверохолмия) (lamina tecti),
39 - проекция медиального коленчатого тела (corpus
geniculatum mediale),
40 - медиальная затылочно-височная извилина (gyrus
occipitotemporalis medialis),
41 - затылочные извилины ( gyri occipitales ),
42 - синусный сток ( confluens sinuum),
43 - прозрачная перегородка (septum pellucidum),
44 - межжелудочковое отверстие (foramen ventriculare),
45 - хвост хвостатого ядра (cauda nuclei caudati),
46 - цистерна большой вены мозга (cisterna venae cerebri
magnae),
47 - шишковидное тело (corpus pineale) и проекция большой

вены мозга (Галена) (vena cerebri magna),
48 - ретроталамическая (ретропульвинарная) цистерна,
49 - область бокового треугольника и задний рог бокового
желудочка (trigonum collaterale et cornu posterior),
50 - верхняя мозжечковая цистерна (cisterna cerebelli
superior),
51 - прямой синус (sinus rectus),
52 - серп большого мозга (falx cerebri),
53 - центральная борозда (sulcus centralis),
54 - круговая борозда островка (sulcus circularis insulae),
55 - предцентральная извилина(gyrus precentralis),
56 - постцентральная извилина (gyrus postcentralis).

1, 2, 3 - соответственно верхняя, средняя и нижняя лобные
извилины (gyri frontales superior, medius et inferior),
4 - продольная щель мозга (fissura longitudinalis cerebri),
5 - лобная кость (os frontale),
6 - латеральная (сильвиева) щель (fissura lateralis),
7 - поясная извилина (gyrus cinguli),
8 - III желудочек (ventriculi tertius),
9 - гипоталамус (hypothalamus),
10 - межножковая цистерна (cisterna interpeduncularis),
11 - ножки мозга (crus cerebri),
12 - водопровод мозга (aqueductus cerebri),
13,14,15 - соответственно верхняя, средняя и нижняя височные
извилины (gyri temporales superior, medius et inferior),
16 - обходящая цистерна (cisterna ambiens),

17 - четверохолмная цистерна (cisterna quadrigemina),
18 - червь мозжечка (vermis cerebelli),
19 - полушария мозжечка (hemispherium cerebelli),
20 - височная кость (os temporale),
21 - извилина гиппокампа (gyrus hippocampi),
22 - намёт мозжечка (tentorium cerebelli).

1, 2, 3 - соответственно верхняя, средняя и нижняя лобные извилины (gyri

frontales superior, medius et inferior),

8 - III желудочек (ventriculi tertius),
13,14,15 - соответственно верхняя, средняя и нижняя височные извилины (gyri

temporales superior , medius et inferior),

17 - четверохолмная цистерна (cisterna quadrigemina),
18 - червь мозжечка (vermis cerebelli),
23 - лучистость мозолистого тела, малые щипцы (radiatio corpus callosi, forceps

minor),

24 - мозолистое тело, колено (corpus callosum, genu),
25 - передний рог бокового желудочка (cornu anterior),
26 - лобный полюс (polus frontalis),
27 - островок (insula),
28 - скорлупа (putamen),
29 - бледный шар (globus pallidus),
30 - головка хвостатого ядра (caput nuclei caudati),
31,32,33 - внутренняя капсула, соответственно передняя ножка, колено и задняя

ножка (capsula interna, crus anterius, genu et crus posterius),

34 - ножка свода (crus fornicis),
35 - наружная капсула (capsula externa),
36 - таламус (thalamus),
38 - пластинка крыши (бугорки четверохолмия) (lamina tecti),
39 - проекция медиального коленчатого тела (corpus geniculatum mediale),
40 - медиальная затылочно-височная извилина ( gyrus occipitotemporalis medialis),
41 - затылочные извилины (gyri occipitales),
42 - синусный сток (confluens sinuum),
44 - межжелудочковое отверстие (foramen ventriculare),
52 - серп большого мозга (falx cerebri).

4 - продольная щель мозга (fissura longitudinalis cerebri),
24 - мозолистое тело, колено (corpus callosum, genu),
25 - передний рог бокового желудочка (cornu anterior),
27 - островок (insula),
30 - головка хвостатого ядра (caput nuclei caudati),
31,32,33 - внутренняя капсула, соответственно передняя ножка, колено и задняя
ножка (capsula interna, crus anterius, genu et crus posterius),
36 - таламус (thalamus),
37 - затылочный полюс (polus occipitalis),
41 - затылочные извилины (gyri occipitales),
43 - прозрачная перегородка (septum pellucidum),
45 - хвост хвостатого ядра (cauda nuclei caudati),
46 - цистерна большой вены мозга (cisterna venae cerebri magnae),
47 - шишковидное тело (corpus pineale) и проекция большой вены мозга (Галена)
(vena cerebri magna),
48 - ретроталамическая (ретропульвинарная) цистерна,
49 - область бокового треугольника и задний рог бокового желудочка (trigonum

collaterale et cornu posterior),
50 - верхняя мозжечковая цистерна (cisterna cerebelli superior),
51 - прямой синус (sinus rectus),
52 - серп большого мозга (falx cerebri),
53 - центральная борозда (sulcus centralis),
54 - круговая борозда островка (sulcus circularis insulae),
55 - предцентральная извилина (gyrus precentralis),
56 - постцентральная извилина (gyrus postcentralis).

Верхнежелудочковый уровень

На  верхнежелудочковых  срезах  (рис.  №6.1)  видны

центральные

части

боковых

желудочков

мозга,

приближающиеся  своими  медиальными  краями  к
средней  линии.  Кзади  располагаются  задние  рога
боковых  желудочков,  которые  в  норме  весьма
вариабельны и могут быть асимметричными.

Центральная  борозда  обычно  находится  на  уровне

переднего,  а  латеральная  (сильвиева)  борозда  -  на
уровне  заднего  края  центральной  части  бокового
желудочка.



Верхнежелудочковый уровень головного мозга. Рис. №6.1

КТ изображения без контрастного усиления.
Смежные срезы шириной 8 мм.

Верхнежелудочковый уровень головного мозга. Схема №6.1

1,2,3 - соответственно верхняя, средняя и нижняя лобные извилины (gyri frontales
superior, medius et inferior),
4 - продольная щель мозга (fissura longitudinalis cerebri),
5 - поясная извилина (gyrus cinguli),
6 - передний рог бокового желудочка (cornu anterior),
7 - головка хвостатого ядра (caput nuclei caudati),
8 - прозрачная перегородка (septum pellucidum),
9 - таламус (thalamus),
10 - задний рог бокового желудочка (cornu posterior),
11 - сосудистое сплетение бокового желудочка (plexus chorioideus ventriculi
lateralis),
12 - мозолистое тело, валик (corpus callosum, splenium),
13 - серп большого мозга (falx cerebri),
14 - центральная борозда (sulcus centralis),
15 - предцентральная извилина (gyrus precentralis),
16 - постцентральная извилина (gyrus postcentralis),

17 - верхняя височная извилина (gyri temporales superior),
18 - затылочные извилины (gyri occipitales),
19 - клин (cuneus),
20 - лучистый венец (corona radiata),
21 - зрительная лучистость (radiatio optica),
22 - лобная кость(os frontale),
23 - затылочная кость (os occipitale),
25 - боковой желудочек, центральная часть (pars centralis),
27 - мозолистое тело, ствол (corpus callosum, truncus).

4 - продольная щель мозга (fissura longitudinalis cerebri),
5 - поясная извилина (gyrus cinguli),
6 - передний рог бокового желудочка (cornu anterior),
7 - головка хвостатого ядра (caput nuclei caudati),
8 - прозрачная перегородка (septum pellucidum),
9 - таламус (thalamus),
10 - задний рог бокового желудочка (cornu posterior),
11 - сосудистое сплетение бокового желудочка (plexus chorioideus
ventriculi lateralis),
12 - мозолистое тело, валик (corpus callosum, splenium),
13 - серп большого мозга (falx cerebri),
14 - центральная борозда (sulcus centralis),
15 - предцентральная извилина (gyrus precentralis),
16 - постцентральная извилина (gyrus postcentralis),
18 - затылочные извилины (gyri occipitales),
19 - клин (cuneus),

21 - зрительная лучистость (radiatio optica).
