Медицинская радиология. Основы лучевой диагностики и лучевой терапии - часть 20

Рис. III.118. Виртуальная эндоскопия на спиральном компьютерном томографе.

Спастические сокращения нисходящей и сигмовидной кишки при колите.

При хроническом аппендиците отмечают деформацию отростка, его

фиксацию, фрагментацию его тени при рентгеноконтрастном исследова-

нии или незаполнение отростка сульфатом бария, наличие камней в от-

ростке, совпадение болевой точки с тенью отростка.

Дискннезин кишечника. Рентгенологическое исследование является

простым и доступным методом уточнения характера продвижения содер-

жимого по петлям тонкой и толстой кишки и диагностики различных вари-

антов констипации (запора) (рис. III. 118).

Энтероколиты. При  о с т р о м  э н т е р о к о л и т е различной этио-

логии наблюдаются сходные симптомы. В кишечных петлях появляются

небольшие пузырьки газа с короткими уровнями жидкости. Продвижение

контрастного вещества происходит неравномерно, отмечаются отдельные

скопления его, между которыми наблюдаются перетяжки. Складки сли-

зистой оболочки утолщены или вообще не дифференцируются. Для всех

х р о н и ч е с к и х  э н т е р о к о л и т о в , сопровождающихся синдромом

нарушения всасывания  ( м а л ь а б с о р б ц и и ) , характерны общие при-

314

знаки: расширение кишечных петель, скопление в них газа и жидкости (ги-

персекреция), разделение контрастной массы на отдельные комки (седи-

ментация и фрагментация содержимого). Пассаж контрастного вещества

замедлен. Оно распределяется по внутренней поверхности кишки неравно-

мерно, могут быть видны мелкие изъязвления.

Мальабсорбция. При ней нарушается всасывание различных составных

частей пищи. Чаще всего встречаются болезни  г р у п п ы  с п р у . Две из

них —  ц е л и а к и я и  н е т р о п и ч е с к а я  с п р у — относятся к врож-

денным, а  т р о п и ч е с к а я  с п р у — к приобретенным. Независимо от

природы и вида мальабсорбции рентгенологическая картина более или

менее однотипна: определяется расширение петель тонкой кишки. В них

скапливаются жидкость и слизь. Бариевая взвесь из-за этого становится не-

однородной, флоккулирует, делится на фрагменты, превращается в хлопья.

Складки слизистой оболочки становятся плоскими и продольными. При

радионуклидном исследовании с триолеат-глицерином и олеиновой кисло-

той устанавливают нарушение всасывания в кишечнике.

Региональный энтерит и гранулематозный колит (болезнь Крона). При

этих заболеваниях может быть поражен любой отдел пищеварительного ка-

нала — от пищевода до прямой кишки. Однако наиболее часто наблюдают-

ся поражения дистального отдела тощей кишки и проксимальной части

подвздошной (е ю н о и л е и т), концевых отделов подвздошной (т е р-

м и н а л ь н ы й  и л е и т ) , проксимальных частей толстой кишки.

В течении болезни выделяют две стадии. В первой стадии отмечаются

утолщение, выпрямление и даже исчезновение складок слизистой оболочки

и поверхностные изъязвления. Контуры кишки становятся неровными, зуб-

чатыми. Затем вместо привычной картины складок обнаруживают множест-

венные округлые просветления, обусловленные островками воспаленной

слизистой оболочки. Среди них могут выделяться полосковидные тени

бария, отложившегося в поперечных трещинах и щелевидных язвах. В облас-

ти поражения кишечные петли выпрямлены, сужены. Во второй стадии от-

мечается значительное сужение кишечных петель с образованием рубцовых

перетяжек длиной от 1—2 до 20—25 см (рис. III.119). На снимках стенозиро-

ванный участок может выглядеть как узкий неровный канал  ( с и м п т о м

«ш н у ρ а»). В отличие от синдрома нарушенного всасывания не наблюдает-

ся диффузного расширения кишечных петель, гиперсекреции и фрагмента-

ции контрастного вещества, четко выражен гранулярный характер рельефа

внутренней поверхности кишки. Одно из осложнений болезни Крона — абс-

цессы, дренирование которых осуществляют под лучевым контролем.

Туберкулез кишечника. Чаще всего поражается илеоцекальный угол, но

уже при исследовании тонкой кишки отмечаются утолщение складок сли-

зистой оболочки, небольшие скопления газа и жидкости, замедленное про-

движение контрастной массы. В области поражения контуры кишки неров-

ные, складки слизистой оболочки замещены участками инфильтрации,

иногда с изъязвлениями, гаустрация отсутствует. Любопытно, что кон-

трастная масса в зоне инфильтрации не задерживается, а быстро перемеща-

ется дальше (симптом местной гиперкинезии). В дальнейшем происходит

сморщивание кишечной петли с уменьшением ее просвета и ограничением

смещаемости из-за спаек.

Неспекифическяй язвенный колит. При легких формах отмечаются

утолщение складок слизистой оболочки, точечные скопления бария и мел-

315

Рис. Ш.119. Рубиовыс сужения поперечной, нисходящей и сигмовидной ободоч-
ной кишки при болезни Крона.

кая зубчатость контуров кишки в результате образования эрозий и малень-

ких язв. Тяжелые формы характеризуются сужением и ригидностью пора-

женных отделов толстой кишки. Они мало растягиваются, не расширяются

при ретроградном введении контрастной массы. Гаустрация исчезает, кон-

туры кишки делаются мелкозазубренными (рис. III.120). Вместо складок

слизистой оболочки вырисовываются грануляции и скопления бария в изъ-

язвлениях. Преимущественно поражаются дистальная половина толстой

кишки и прямая кишка, которая при этом заболевании резко сужена.

Рак кишки. Рак возникает в виде небольшого утолщения слизистой обо-

лочки, бляшки или полипоподобного плоского образования. На рентгено-

граммах определяется краевой или центральный дефект наполнения в тени

контрастной массы. Складки слизистой оболочки в области дефекта ин-

фильтрированы или отсутствуют, перистальтика прерывается. В результате

некроза опухолевой ткани в дефекте может появиться депо бария неправиль-

ной формы — отображение изъязвленного рака. По мере дальнейшего роста

опухоли наблюдаются преимущественно два варианта рентгенологической

картины. В первом случае выявляется бугристое образование, вдающееся в

просвет кишки  ( э к з о ф и т н ы й  т и п  р о с т а ; рис. III. 121, III. 122). Де-

316

Рис. III.120. Неспецифический язвенный колит. Нормальный рельеф слизистой

оболочки замещен диффузными мелкими грануляциями.

фект наполнения имеет неправильную форму и неровные контуры. Складки
слизистой оболочки разрушены. Во втором случае опухоль инфильтрирует
стенку  к и ш к и , приводя к ее постепенному сужению. Пораженный отдел пре-
вращается в ригидную трубку с неровными очертаниями  ( э н д о ф и т н ы й

т и п  р о с т а ) . Сонография, AT и МРТ позволяют уточнить степень инвазии
стенки кишки и соседних структур. В частности, эндоректальная сонография

ценна при раке прямой кишки. Компьютерные томограммы дают возмож-
ность оценить состояние лимфатических узлов в брюшной полости (рис.

III.123).

Доброкачественные опухоли. Около 95 % доброкачественных новообра-

зований  к и ш е ч н и к а составляют  э п и т е л и а л ь н ы е  о п у х о л и —  п о -
л и π  ы . Они бывают  о д и н о ч н ы м и и  м н о ж е с т в е н н ы м и . Наи-

317

Ркс. III.121. Прицельная рентгено-

грамма нисходящей кишки (двой-

ное контрастирование). В просвет

кишки вдается бугристая опухоль

(указана стрелками).

более часты  а д е н о м а т о з н ы е
п о л и п ы . Они представляют собой
небольшие, обычно размером не более

1—2 см, разрастания железистой ткани,

нередко имеют ножку (стебель). При
рентгенологическом исследовании эти
полипы обусловливают дефекты напол-
нения в тени кишки, а при двойном
контрастировании — дополнительные
округлые тени с ровными и гладкими
краями (рис. III. 124).

В о р с и н ч а т ы е  п о л и п ы

при рентгенологическом исследовании
выглядят несколько иначе. Дефект на-
полнения или дополнительная тень
при двойном контрастировании имеют
неровные очертания, поверхность опу-
холи покрыта барием неравномерно: он
затекает между извилинами, в бороздки
(рис. III. 125). Однако стенка кишки со-
храняет эластичность. Ворсинчатые
опухоли в противоположность адено-
матозным полипам часто озлокачест-
вляются. На злокачественное перерож-

дение указывают такие признаки, как

наличие стойкого депо бариевой взвеси
в изъязвлении, ригидность и втяну-
тость стенки кишки в месте расположе-
ния полипа, его быстрый рост. Решаю-
щее значение имеют результаты колоно-
скопии с биопсией.

Одна пациентка спросила прославленного русского

врача СП. Боткина:

— Скажите, доктор, какие упражнения самые полез-

ные, чтобы похудеть?

— Поворачивайте голову справа налево и слева на-

право,— ответил Боткин.

— Когда?

— Когда Вас угощают.

«Он ел и пил в меру»,— эту фразу можно было про-

честь в древнем Риме на памятнике, украшавшем мо-

гилу 112-летнего старика.

— Каким был Ваш наибольший вес?

— Сто килограммов.

— А наименьший?

— Три.

(Медики и пациенты обмениваются

улыбками.- Ташкент: Медицина, 1985)

318

Рис. III.122. Рентгенограмма восходящей кишки (тугое заполнение) Раковая

опухоль циркулярно охватывает суженный просвет кишки.

Острый живот. В данной главе были рассмотрены некоторые острые

состояния органов брюшной полости. В заключение целесообразно остано-

виться в целом на синдроме острого живота. Причины этого синдрома раз-

нообразны. Для установления срочного и точного диагноза важны анам-

нестические сведения, результаты клинического осмотра и лабораторных

анализов. К лучевому исследованию прибегают при необходимости уточне-

ния диагноза. Как правило, его начинают с рентгенографии органов груд-

ной полости, так как синдром острого живота может быть следствием ирра-

диации болей при поражении легких и плевры (острая пневмония, спон-

танный пневмоторакс, наддиафрагмальный плеврит).

Затем выполняют рентгенографию органов брюшной полости с целью

распознавания прободного пневмоперитонеума, непроходимости кишечни-

ка, почечных и желчных камней, обызвествлений в поджелудочной железе,

острого заворота желудка, ущемления грыжи и т.д. (см. рис. III. 105). Одна-

ко в зависимости от организации приема больных в лечебном учреждении

и предполагаемого характера болезни порядок обследования может быть

изменен. На первом этапе может быть проведено ультразвуковое исследо-

вание, что в ряде случаев позволит в дальнейшем ограничиться рентгено-

графией органов грудной полости.

319

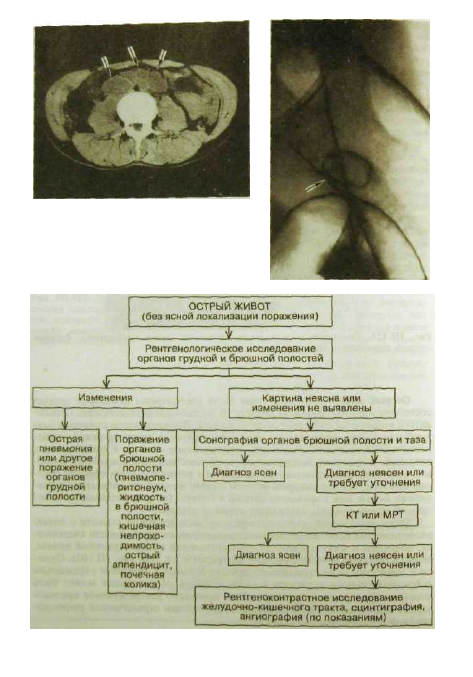

Рис. III. 123. Компьютерная томограмма

брюшной полости. Множественные крупные

лимфатические узлы (указаны стрелками).

Рис. III.124. Рентгенограмма толстой кишки
(двойное контрастирование). Одиночный
полип (указан стрелкой).

320

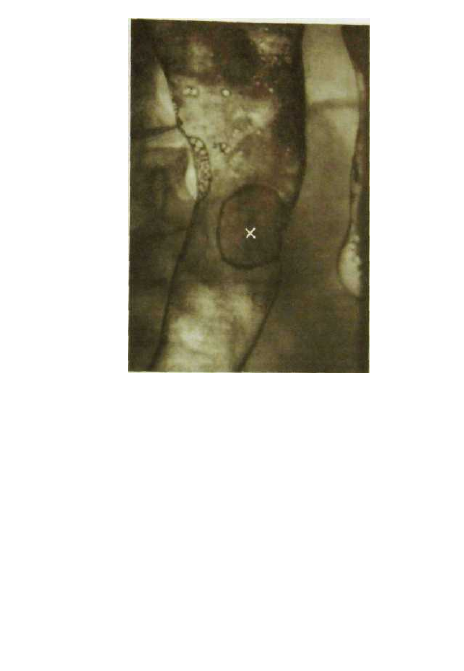

Рис. III. 125. Рентгенограмма толстой кишки (двойное контрастирование). Вор-

синчатая опухоль (х), видны множественные пузырьки газа.

Роль сонографии особенно велика при выявлении небольших скоплений

газа и жидкости в брюшной полости, а также в диагностике аппендицита,

панкреатита, холецистита, острых гинекологических заболеваний, пораже-

ния почек. При возникновении сомнений относительно результатов соно-

графии показана КТ. Ее преимуществом перед сонографией является то, что

скопления газа в кишечнике не препятствуют диагностике. Примерная схема

лучевого обследования при синдроме острого живота представлена на с. 320.

5. ПЕЧЕНЬ И ЖЕЛЧНЫЕ ПУТИ.

ПОДЖЕЛУДОЧНАЯ ЖЕЛЕЗА

Лишь тот понимает жизнь, кто проникает в ее глубины.

Стефан Цвейг

Печень принадлежит к числу наиболее сложных по своему строению и

функциям органов, является самой крупной железой в организме, прини-

мает участие в процессах пищеварения, обмена веществ и кровообращения,

321

осуществляет специфические ферментативные и экскреторные функции.

С помощью разнообразных исследовательских приемов врачи научились

объективно оценивать морфологию печени и познавать ее многогранные

функции Среди этих приемов достойное место заняли лучевые методы.

Это целиком относится также к изучению желчных путей и поджелудочной

железы Здесь лучевая диагностика без преувеличения завоевала лидирую-

щее положение, но при условии, что ее рассматривают как составную часть

общей диагностической схемы.

Показания к лучевому исследованию устанавливает клиницист на ос-

новании анамнеза и клинической картины болезни. Выбор метода лучевого

исследования осуществляют совместно клиницист и лучевой диагност.

Последний составляет план исследования, анализирует его результаты и

формулирует заключение.

5 . 1 . Лучевое исследование печени

и желчных путей

Печень состоит из двух долей, которые принято делить на 8 сегментов.

В каждый сегмент входят ветвь воротной вены и ветвь печеночной артерии,

а из сегмента выходит желчный проток. Сегменты I и II составляют левую

долю печени, а III—VIII — правую. Основную клеточную массу печени —

около 85 % всех клеток — образуют гепатоциты. Они собираются в дольки,

которых в печени около 500 000. Гепатоциты в дольках расположены ряда-

ми вдоль желчных капилляров и мельчайших венозных разветвлений.

Стенки последних состоят из звездчатых ретикулоэндотелиоцитов — кле-

ток Купфера, они составляют 15 % всех печеночных клеток.

Система кровообращения печени включает в себя два привносящих кро-

веносных сосуда: воротную вену, через которую поступает 70—80 % общего

объема притекающей крови, и печеночную артерию, на которую приходится

20—30 %. Отток крови из печени происходит по печеночным венам, идущим

в нижнюю полую вену, а отток лимфы — по лимфатическим путям.

На обзорных рентгенограммах печень дает интенсивную однородную

тень приблизительно треугольной формы. Верхний контур ее совпадает с

изображением диафрагмы, наружный выделяется на фоне экстраперитоне-

альной жировой клетчатки, а нижний соответствует переднему краю и вы-

рисовывается на фоне других органов брюшной полости. Нормальный

желчный пузырь на обычных снимках виден редко и то главным образом в

области дна.

При ультразвуковом исследовании изображение печени здорового чело-

века довольно однородное, с мелкозернистой эхоструктурой, обуслов-

ленной элементами стромы, сосудами, желчными протоками и связка-

ми (рис. III. 126). Границей между правой и левой долями печени слу-

жит овальное гиперэхогенное образование — отображение круглой

связки печени.

В области ворот печени определяются тонкостенные трубчатые образо-

вания. Это прежде всего воротная вена с ее относительно толстыми стенка-
ми и калибром основного ствола 1-1,2 см, печеночные артерии, а также
322

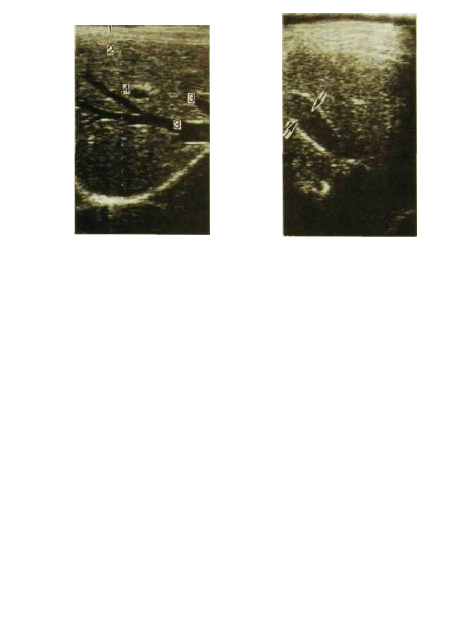

Рис. III. 126. Сонограмма печени здо-

рового человека.

1 — передняя брюшная стенка; 2 — пра-

вая доля печени; 3 — печеночные вены;

4 — ветвь воротной вены.

Рис. III.127. Сонограмма нормального

желчного пузыря (указан стрелками).

общий желчный проток диаметром около 0,7 см. Внутри печени артерии и

желчные протоки незаметны, но зато четко намечаются эхонегативные по-

лоски венозных сосудов. Особенно ясно видны печеночные вены, направ-

ляющиеся к нижней полой вене

1

.

На сонограммах хорошо различается желчный пузырь как однородное

эхонегативное образование овальной формы с ровными краями (рис.

III.127). Его размеры варьируют в широких пределах — от 6 до 12 см в

длину и от 2,5 до 4 см в ширину. Толщина стенки желчного пузыря в

области дна и тела равна 2 мм, в области воронки и шейки — 3 мм.

Изображение печени на компьютерных томограммах зависит от уровня

выделяемого слоя. Если идти сверху, то на высоте Thix—Thx появляется

тень правой доли, а на уровне Thx—Thxi — и левой доли. На последую-

щих срезах обнаруживается однородная структура печени плотностью 50—

70 HU (рис. III. 128). Контуры печени ровные и резкие. На фоне ткани пе-

чени могут определяться изображения сосудов; плотность их тени ниже

(30—50 HU). Ясно видны ворота печени, у заднего края которых определя-

ется воротная вена, а кпереди и вправо от нее — общий желчный проток (в

норме вырисовывается неотчетливо). На уровне Thxi—Th

X

n отмечается изо-

бражение желчного пузыря. На спиральных томографах можно исследовать

1

 Подробнее см.: Клиническое руководство по ультразвуковой диагностике В 3

томах — М.: ВИДАР, 1997.

323

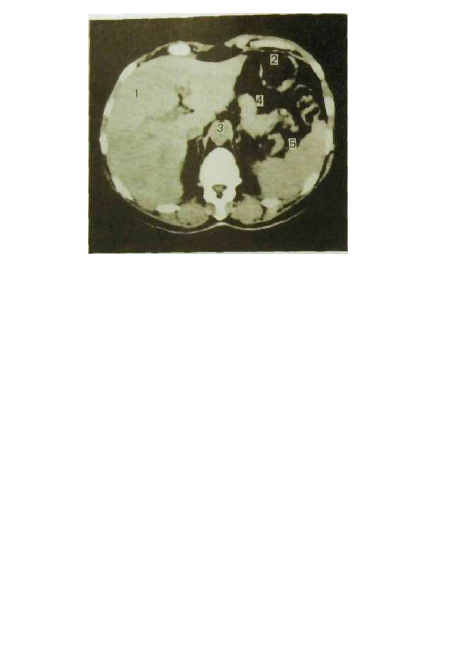

Рис. III.128. Компьютерная томограмма нормальной печени.

1 — печень; 2 — свод желудка; 3 — брюшная аорта; 4 — поджелудочная железа; 5 —

селезенка.

сосудистую систему печени. С этой целью томографию проводят при задер-

жанном дыхании пациента после введения в венозное русло болюса водо-

растворимого контрастного вещества.

Возможности магнитно-резонансной томографии печени схожи с тако-

выми КТ, но при МРТ можно получить изображение слоев печени во всех

плоскостях. Кроме того, варьируя методику магнитно-резонансного иссле-

дования, можно получить изображение сосудов печени (МР-ангиография),

желчных протоков и протоков поджелудочной железы (МР-холангиогра-

фия; рис. III.129).

Для рентгенологического исследования желчного пузыря и желчевыво-

дящих путей разработан ряд способов их искусственного контрастирова-

ния

1

. Их разделяют на три группы: 1) холецистография; 2) холеграфия; 3) хо-

лангиография,

Холецистография — это рентгенологическое исследование желчного пу-

зыря. Вечером накануне исследования пациент принимает внутрь йодсоде-

ржаший гепатотропный препарат. Он всасывается в кишечнике, улавлива-

ется из крови печеночными клетками и выделяется с желчью, но в сравни-

тельно небольшой концентрации. Однако в течение ночи препарат кон-

центрируется в желчном пузыре (при этом пациент не должен принимать

пищу). Утром выполняют рентгенологическое исследование — обзорные

снимки области пузыря, на которых видно его изображение (рис. III.130).

1

 Подробнее см.: Линденбратен Л.Д. Рентгенология печени и желчных путей.-

М.: Медицина, 1980.

324

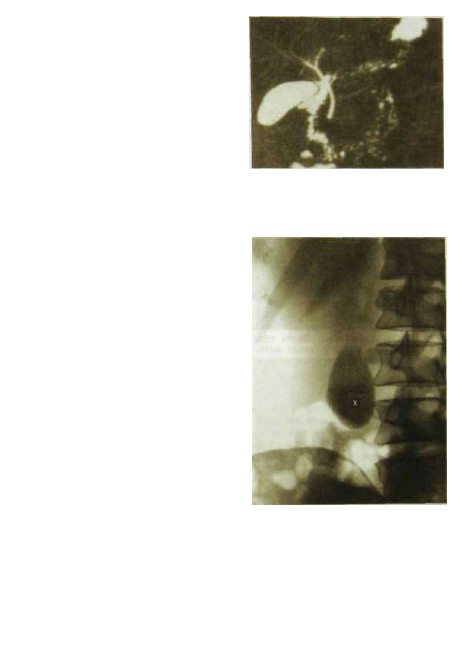

Рис. III.129. Магнитно-резонансная хо-

лангиопанкреатограмма. Хорошо кон-

трастированы желчный пузырь и стено-

зированный общий желчный проток.

Нормальный желчный пузырь

отображается на холецистограмме в

виде удлиненной овальной сужива-

ющейся кверху тени с ровными

четкими контурами. При верти-

кальном положении обследуемого

желчный пузырь расположен спра-

ва от срединной линии живота при-

близительно параллельно позво-

ночнику. Размеры и форма пузыря

варьируют. Длина его тени состав-

ляет в среднем 6—10 см, а наиболь-

ший поперечник — 2—4 см. Тень

пузыря однородная, постепенно

усиливается в каудальном направ-

лении. В связи с развитием соно-

графии клиническое значение хо-

лецистографии заметно уменьши-

лось. В настоящее время основным

показанием к этому исследованию

является определение необходимости

литотрипсии — дробления камней в

желчном пузыре ударными волновыми

импульсами.

Холеграфия — это рентгеноло-

гическое исследование желчного

пузыря и желчных протоков. Гепа-

тотропное йодсодержащее кон-

трастное вещество вводят внутри-

венно медленно. Препарат соеди-

няется с белками крови, захваты-

вается гепатоцитами и выделяется

с желчью. Поскольку концентра-

ция его в желчи относительно вы-

сока, на снимках, произведенных

через 5—7 мин после введения

контрастного препарата, последо-

вательно появляются тени сначала

желчных протоков, а затем и

желчного пузыря (рис. III.131).

Основное назначение холеграфии —

получение функционально-морфоло-

гических данных о состоянии жел-

чевыделительной системы. Заме-

тим, что в связи с развитием со-

нографии роль холеграфии, как и

холецистографии, уменьшилась.

Ее проводят лишь в тех случаях, когда результаты сонографии сомнительны,

как, например, при исследовании ретробульбарного участка общего желч-

ного протока, когда ультразвуковое исследование не всегда эффективно.

325

Рис. III. 130. Холеиистограмма. Желч-

ный пузырь (х) обычной формы, вели-

чины и положения, тень его однородна

и интенсивна.

Холангиография — группа мето-

дов рентгенологического исследо-

вания желчных путей после прямо-

го введения в их просвет контраст-

ного вещества. Холангиография не

связана с деятельностью печеноч-

ных клеток и концентрационной

способностью желчного пузыря.

Контрастное вещество может быть

введено разными путями: чрескож-

ным проколом в желчные протоки

или желчный пузырь (чрескожная

чреспеченочная холангиография или

чрескожная холецистография); под

контролем дуоденоскопии в от-

верстие большого сосочка двенад-

цатиперстной кишки (эндоскопи-

ческая ретроградная холангиопан-

креатография — ЭРХПГ); во время

оперативного вмешательства (ин-

траоперационная холангиография)

или в послеоперационном периоде

через дренажную трубку (рис.

III. 132). В последнее время быстро

и успешно развивается магнитно-

резонансная холангиография. Ос-

новное назначение холангиографии —

исследование желчных путей у боль-

ных с механической (подпеченочной)

желтухой различной этиологии. Ее

проводят после сонографии и ком-

пьютерной томографии.

Изображение печени и желчных путей может быть получено с помо-

щью радионуклидных методов. Для этого больному внутривенно вводят

РФП, который захватывается из крови либо гепатоцитами (

99т

Тс-бутил-

ИДА), либо звездчатыми ретикулоэндотелиоцитами (""'Тс-коллоид). В пер-

вом случае методику называют гепатобилисцинтиграфией, во втором — ге-

патосцинтиграфией. В обоих случаях на сцинтиграммах появляется изобра-

жение печени (рис. III. 133). В прямой проекции оно имеет вид большого

треугольника; в нем можно различить правую и левую доли, углубление

сверху (сердечную вырезку), иногда выемку по нижнему контуру соответст-

венно ямке желчного пузыря. Плотность тени выше в центральной части

правой доли, поскольку здесь больше объем печеночной ткани. В боковой

проекции тень печени по форме напоминает неправильный овал, ромб или

треугольник. Во всех положениях регистрируется равномерное распределе-

ние РФП в органе.

Гепатобилисцинтиграфия — функционально-морфологический метод,

предназначенный для изучения желчеобразовательной и желчевыделитель-
ной функций печени. На серии сцинтиграмм, произведенных с интервалом
2—5 мин сразу же после внутривенного введения РФП, через 10—12 мин
326

Рис. III. 131. Холеграмма. Видна тень

желчных протоков, изображение желч-

ного пузыря отсутствует (холецистэкто-

мия в анамнезе).

Рис. III. 132. Холангиография через дренажную трубку после холецистэктомии

(снимок выполнен по методике дигитальной субтракционной рентгенографии).

Рнс. III.133. Сцинтиграммы нормальной печени,
а — прямая проекция; 6 — правая боковая проекция.

после появления изображения печени начинают визуализироваться

желчные протоки, а чуть позже, через 3—4 мин, появляется изображение

желчного пузыря (рис. III. 134). У здоровых людей максимальная радиоак-

тивность над печенью регистрируется примерно через 12 мин. К этому вре-

мени кривая радиоактивности достигает максимума. Затем она приобретает

327

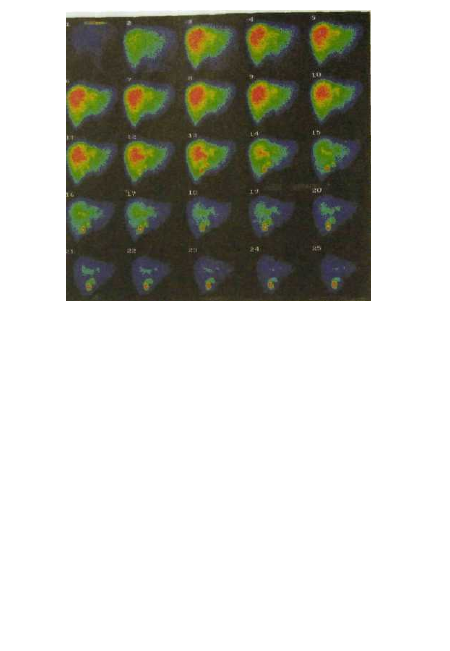

Рис. III.134. Динамическая сцинтиграфия печени и желчных путей.

Цифры обозначают минуты после внутривенного введения РФП.

характер плато: в этот период скорость захвата и выведения РФП гепато-

цитами уравновешивают друг друга. По мере выведения РФП с желчью

радиоактивность печени снижается (на 50 % за 30 мин), а интенсивность

излучения над желчным пузырем начинает возрастать. Для того чтобы фор-

сировать выделение РФП с желчью в кишечник, пациенту дают жирный

завтрак. После него опорожнение пузыря значительно ускоряется, его

изображение на сцинтиграммах начинает прогрессивно уменьшаться, а над

кишечником регистрируется увеличивающаяся радиоактивность. Таким же

способом можно оценить проходимость желчных путей.

Выбрав на сцинтиграммах несколько «зон интереса» (печень, желчный

пузырь, желчные протоки, кишечник), на компьютере можно построить кри-

вые, отражающие прохождение РФП по системе печень — желчные прото-

ки — желчный пузырь — кишечник. На основании анализа этих кривых

можно изучать функциональные параметры данной системы.

Гепатобилисцинтиграфия показана при всех нарушениях функционирова-

ния желчевыделительной системы: холестазе различной природы, дискчнезии,

аномалиях развития (например, агенезии желчных протоков у детей), наличии

патологических соустий и др Одновременно этот метод позволяет получить

представление о дезинтоксикационной функции печени.

При гепатосцинтиграфии, как и при гепатобилисцинтиграфии, после

внутривенного введения соответствующего РФП получают серию изобра-
328

жений печени с интервалом в несколько минут. По первым сцинтиграммам

судят о васкуляризации органа, по последующим — о функциональной ак-

тивности звездчатых ретикулоэндотелиоцитов, но главное - о топографии

и макроструктуре органа (положение, форма, размер, наличие очаговых об-

разований). Конечно, коллоидные частицы улавливаются из крови ретику-

лоэндотелиоцитами не только печени, но также находящимися в селезенке

и костном мозге. В норме печень захватывает примерно 90 % введенного

РФП, поэтому на сцинтиграммах присутствует только ее изображение. При

поражении печени на сцинтиграммах наряду с изображением печени (кото-

рое всегда ослаблено) появляется изображение селезенки, а в некоторых

случаях и костного мозга. Таким образом, этот симптом — появление

на сцинтиграммах изображения селезенки и костного мозга служит кос-

венным признаком недостаточности функции печени. Основное показание

к гепатосцинтиграфии — получение ориентировочной функционально-топо-

графической характеристики печени, которая необходима при обследовании

больных гепатитами, циррозами, с очаговыми поражениями печени различной

природы.

Из приведенных сведений видно, какими широкими возможностями

располагает специалист в области лучевой диагностики при исследовании

печени и желчных путей. Однако и это не все. По показаниям выполняют

рентгеноконтрастное исследование сосудистой системы печени. Путем кате-

теризации вводят контрастное вещество в чревный ствол, отходящий от

брюшной аорты, и производят серию ангиограмм. Благодаря такому спо-

собу получают изображение всей системы чревного ствола и его ветвей —

целиакограмму (см. рис. 11.23). На ней изображаются левая желудочная

и селезеночная артерии, общая печеночная артерия, отходящая от нее

желудочно-двенадцатиперстная артерия, собственная печеночная артерия

и ее ветви в печени. В заключительной фазе целиакографии контраст-

ное вещество, пройдя артерии и капиллярную сеть, появляется в венах

и дает на снимках изображение селезеночной и желудочной вен и, на-

конец, воротной вены — возвратная спленопортография. Необходимо

отметить, что при проведении рентгенологического исследования арте-

риальных сосудов брюшной полости предпочтение отдают дигитальным

способам регистрации изображений — дигитальной субтракционной ангио-

графии. При этом удается избавиться от мешающих теней позвоночника

и органов брюшной полости и получить ангиограммы более высокого ка-

чества.

Существуют методики прямого контрастирования воротной вены. Для

этого контрастное вещество вводят через прокол кожи в пульпу селезенки

вблизи ее ворот, откуда контрастное вещество поступает в воротную вену —

спленопортография. Осуществляют также чрескожную (транспариеталь-

ную) пункцию одной из ветвей воротной вены в печени и ретроградно за-

полняют основной ствол воротной вены — чрескожная чреспеченочная пор-

тография (рис. III. 135).

Диаметр воротной вены 14—16 см. Тень лиенопортального ствола ин-

тенсивная, однородная, имеет ровные контуры. Внутрипеченочная пор-

тальная система представляет собой богатую сеть сосудов. К. периферии

просвет вен постепенно суживается. Для того чтобы исследовать стволы

правой, срединной и левой печеночных вен, производят их катетеризацию

из нижней полой вены с последующей серийной ангиографией.

329
