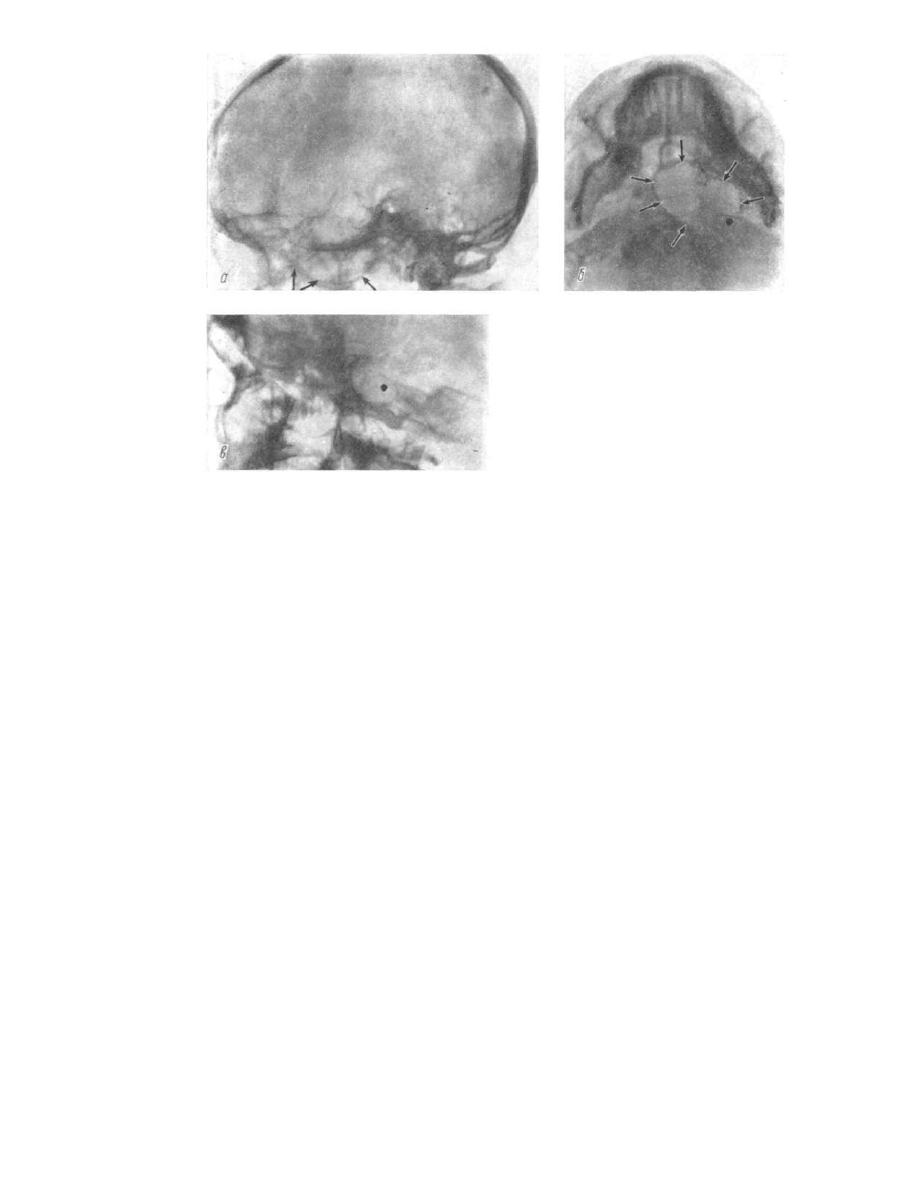

Р и с . 226. Рентгенограммы черепа обзорные

в боковой (а), аксиальной (б) и при­
цельная по Стенверсу (в).
Аневризма правой внутренней сонной ар­

терии. Расширение входа в турецкое сед­

ло, атрофия и узурация малого, большо­

го крыльев и переднего клиновидного от­

ростка справа обозначены одинарными

стрелками, верхушки правой пирами­

ды — точками

суда (рис. 226). При расположении аневризмы сбоку от турецкого седла наблю­

даются вдавление боковой поверхности тела клиновидной кости, увеличение

сагиттального размера гипофизарной ямки, перекос и многоконтурность ее дна.

Изредка истончается и даже перфорируется крыло клиновидной кости и дно

средней черепной ямки (рис. 226, а, б). При аневризме, расположенной кпереди

от седла, расширяется медиальный отдел верхнеглазничной щели (рис. 226, в),

на фоне которой в прямой или передней полуаксиальной проекциях при обыз­

вествлении выявляется тень аневризмы. Более редко при расположении анев­

ризмы за седлом развивается краевая узура верхушки пирамиды. Поэтому при

подозрении на аневризму сосудов головного мозга, кроме снимков в прямой и

боковой проекциях, необходимо производить рентгенограммы черепа в передней

полуаксиальной проекции и прицельные — для турецкого седла и пирамиды

(по Стенверсу). Аналогичные изменения могут наблюдаться и при опухолях го­

ловного мозга, в связи с чем для уточнения диагноза применяют церебральную

ангиографию. При контрастировании устанавливают исходную локализацию,

величину, форму аневризмы и коллатеральное кровообращение. Возможно

выявление артериального спазма и кровоизлияния, наблюдаемых при разрыве

аневризмы.

Двусторонняя каротидная, а также вертебральная ангиография необходи­

мы для выявления множественных аневризм и аномалий крупных артерий моз­

га. В ряде наблюдений для уточнения локализации аневризмы и определения

размера шейки ангиограммы выполняют не только в боковой и прямой задней

проекциях, но и в атипичных косых. На ангиограмме интракраниальная анев­

ризма выявляется в раннюю артериальную фазу вместе с питающей ее артерией

в виде ограниченного скопления контрастного вещества (рис. 227). При частич­

ном тромбообразовании контуры аневризмы становятся неровными. Контраст­

ное вещество оттекает одновременно из питающей артерии и полости аневризмы,

а иногда задерживается в ней и может прослеживаться на протяжении венозной

фазы. На ангиограмме в большинстве случаев аневризма кажется меньшей,

243

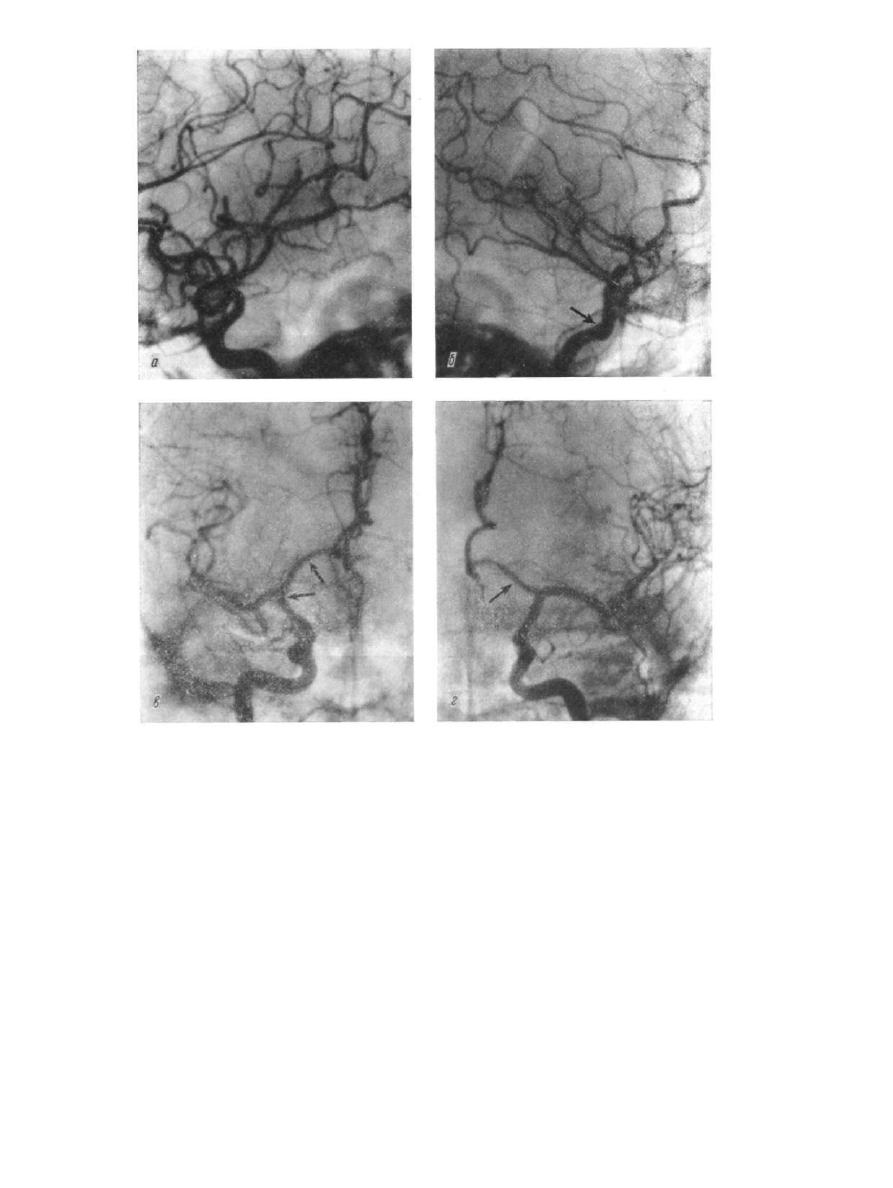

Рис. 227. Ангиограммы в боковой (а, в) и прямой (б, г) проекциях.

Мешотчатая аневризма передней соединительной артерии и веретенообразная с дочерними выпя­

чиваниями внутренней сонной артерии обозначены стрелками

чем в действительности. Это обусловлено нетугим заполнением ее полости конт­

растным веществом либо наличием пристеночного тромбообразования. С помощью

ангиографии можно обнаружить разрыв аневризмы, проявляющийся образова­

нием внутримозговой или субдуральной гематомы. Гематомы приводят к сме­

щению артериальных сосудов или их ветвей. Артериальный спазм прослежи­

вается в течение 1 или 2 нед после разрыва аневризмы и иногда является единст­

венным его признаком. Особенно он выражен у шейки аневризмы (локальное

сужение сосуда и замедление кровотока).

Контрольную ангиографию производят для определения эффективности

лечения.

Каротидно-кавернозные соустья

В подавляющем большинстве случаев каротидно-кавернозные соустья имеют

преимущественно травматическую этиологию (Ф. А. Сербиненко, 1978). Они

образуются при разрыве кавернозного отдела внутренней сонной артерии,

вследстви чего артериальная кровь направляется в кавернозный синус, а иа

него поступает в связанные с ним вены и синусы, повышая в них давление.

244

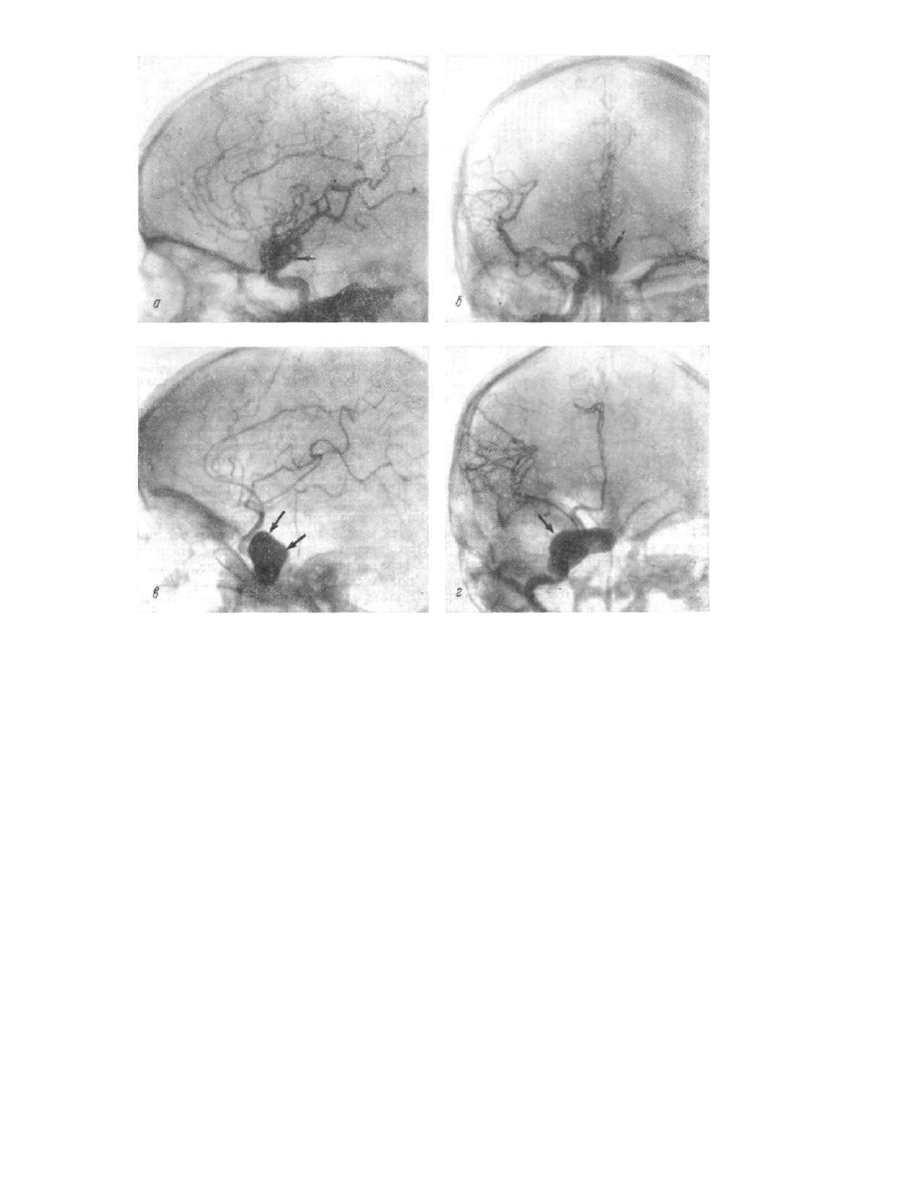

Рис. 228. Каротидные ангиограммы в пря­

мой (а) и боковой (б) проекциях.

Артериальная фаза. Участки расширения

кавернозного синуса и глазничных вен

справа обозначены стрелками.

Ангиограмма затылочной артерии (в)

в боковой проекции (селективный ме­

тод).
Артериальная фаза. Затылочная артерия

(обозначена стрелками), контрастирование

затылочного синуса — двойной

В отдельных случаях на краниограмме в передней полуаксиальной проек­

ции можно обнаружить значительное расширение верхней глазничной щели на

стороне соустья. Однако решающее значение принадлежит церебральной ангио­

графии. В ранний период артериальной фазы (на 1-й секунде после введения

контрастного вещества) заполняются кавернозный синус (рис. 228, а, б), а

также резко расширенные глазничные вены. Отток чаще направлен кпереди —

в верхнюю и нижнюю глазничные вены. В последующем заполняются угловая

и лицевая вены. Иногда отток крови направлен кзади — в верхний и нижний

каменистые синусы. В последующем заполняется яремная вена. В некоторых

случаях можно наблюдать заполнение средней мозговой вены. Иногда описан­

ные признаки сочетаются. Из-за быстрого оттока сосуды мозга обычно конт-

растируются слабо или вовсе не контрастируются.

Для изучения коллатерального кровообращения перед операцией необхо­

димо выполнить каротидную

ангиографию с противопо­

ложной стороны, а также по­

казана вертебральная анги­

ография.

Артерио-синусные

соустья

Артерио-синусные соустья

чаще всего возникают на поч­

ве травмы. При этом между

артерией и синусом образу­

ется шунт. Чаще всего он

возникает между участком

задней оболочечной артерии,

залегающей в дупликатуре

твердой мозговой оболочки,

Рис. 229. Каротидная ангиограмма в боковой проек­

ции .
Тромбоз внутренней сонной артерии слева в прокси­

мальном отделе. «Культя» в виде конуса обозначена

стрелкой

245

и поперечным синусом, реже — между конечными ее ветвями и продольным
синусом (рис. 228, в).

При артерио-синусных соустьях соответственно соустью постоянно выслуши­

вается пульсирующий шум, который при сдавлении общей сонной артерии
исчезает. В далекозашедших случаях могут присоединиться общемозговые симп­
томы, появиться застойные диски зрительных нервов и снизиться зрение вплоть

до амовроза.

При ангиографии выявляется расширенная затылочная артерия с одновре­

менным заполнением поперечного синуса. Наиболее информативна суперселек­

тивная ангиография.

Тромбоз

Вследствие атероматоза и черепно-мозговой травмы могут закупориться

артериальные магистральные сосуды и их крупные ветви. Чаще всего тромбоз
возникает в начальном отделе внутренней сонной или средней мозговой артерии.

На ангиограммах определяется место остановки контрастного вещества (в

виде культи). Культя имеет вид конуса, усеченного конуса, пламени свечи
с четкими зубчатыми контурами (рис. 229). Иногда можно выявить образовав­

шиеся коллатерали. Через ветви верхней челюстной и глазничной артерий за­
полняется сифон внутренней сонной артерии, а средняя мозговая — посредством

корковых ветвей передней и задней мозговых артерий.

Внутримозговые опухоли

Общие рентгенологические симптомы при внутримозговых опухолях, по

данным краниографии, такие же, как и при других объемных внутричерепных
процессах. Основными методиками рентгенодиагностики внутримозговых опу­

холей являются церебральная ангиография, пневмо- и бароэнцефалография, а
в последнее время — компьютерная томография.

Диагностические возможности каротидной ангиографии неодинаковы при

опухолях с различными гисто-биологическими свойствами и топографо-анатоми-
ческими особенностями. Изменения сосудов весьма многообразны и во многом
зависят от локализации, стадии опухолевого процесса, зрелости внутримозговой
опухоли. Однако по мере нарастания степени злокачественности опухоли
усиливаются васкуляризация и патологические изменения сосудов. Так, при

доброкачественных видах глиальных опухолей сосудистая сеть слабо выраже­

на у 45 % больных. При менее зрелых опухолях сосудистая сеть определяется
в 67 % случаев, у 20 % больных кроме переплетающихся разнокалиберных со­

судов обнаруживается артерио-венозное шунтирование. Это определяет лечеб­
ную тактику, вид и объем операции (Ю. А. Зозуля, 1972). На основании таких
данных можно выделить комплексы ангиографических признаков, позволяющие
судить о гистоструктуре внутримозговых опухолей.

Глиобластомы снабжаются кровью ветвями внутренней сонной и (изредка)

базилярной артерий.

В артериальную фазу на фоне тени опухоли определяются расширение

приводящих артерий и раннее заполнение отводящих вен, обнаруживаемых
в конце артериальной или в начале капиллярной фазы. Это обусловлено нали­
чием в глиобластоме большого количества артерио-венозных соустий.

Глиобластомы, располагающиеся ближе к коре полушарий большого мозга,

снабжены развитой патологической сосудистой сетью, а при срединной и па-

рамедианной локализации сосудистая сеть опухоли менее выражена или от­

сутствует.

246

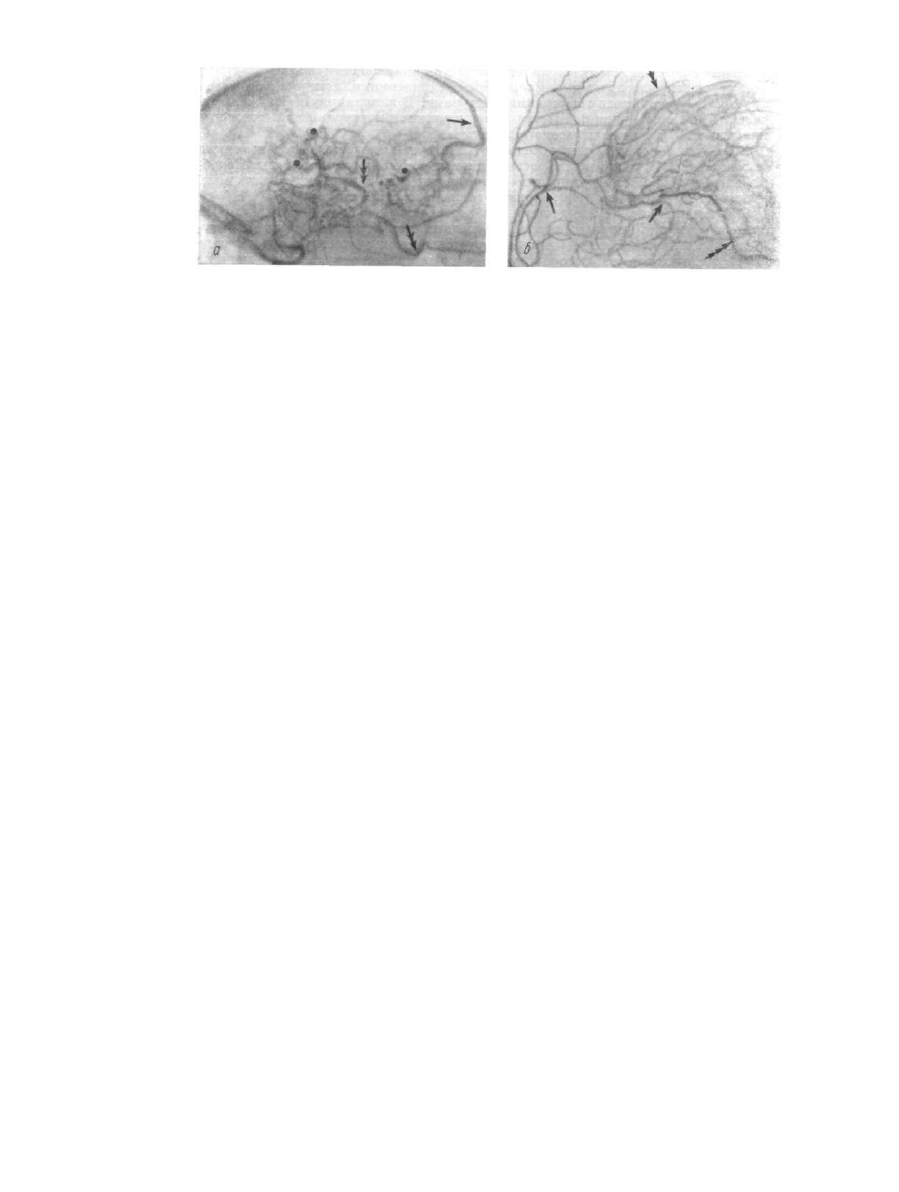

Р и с . 230. Фрагменты каротидных ангиограмм в боковой проекции.

Артериальная фаза. Глиобластома правой лобно-теменной области (а). Поверхностные вены

обозначены одинарной стрелкой, внутренняя и большая мозговая вены — двойной, лакунарные

аневризматические расширения сосудов опухоли — точками.

Глиобластома теменно-затылочной области (б). Смещенная магистральная ветвь средней мозговой

артерии обозначена одинарными стрелками, новообразованные сосуды типа мазка кисти — двойной.

Отмечается раннее заполнение дренажной вены в затылочной области (тройная стрелка)

Артерио-венозное шунтирование при глиобластомах встречается в 50 % слу­

чаев и чаще бывает в опухолях с развитой патологической сосудистой сетью.
В зависимости от локализации опухоли дренирование сосудов осуществляют в
поверхностные или глубокие вены мозга, а иногда — в те и другие одновремен­
но, что приводит к их раннему заполнению (рис. 230).

Сосудистая сеть при глиобластомах отличается пестротой и многообразием.

Характерно наличие неравномерных сосудов различного калибра и протяжен­

ности. На ангиограммах в боковой проекции только в артериальной фазе иног­
да выявляются параллельно расположенные сосуды, напоминающие мазок
кисти. В среднюю артериальную, а также в капиллярную фазы в некоторых
случаях можно видеть штопорообразно извитые сосуды различного калибра,

длины и степени извитости (рис. 230, б). В раннюю венозную фазу контрасти­

рование их уменьшается, а в среднюю они уже не определяются. В артериаль­
ную и капиллярную фазы возможно выявление коротких изогнутых сосудов
неправильной формы с лакунарными и синусоидными (изредка аневризмати-

ческими) расширениями (рис. 230, а), которые определяются в виде скоплений
контрастного вещества (соответственно 0,5—1 или 3—4 мм). На ангиограммах
в затылочной проекции глиобластома иногда имеет форму клина, вершиной
обращенного к срединной линии, с нечеткими контурами. Перечисленные изме­
нения сосудов могут наблюдаться изолированно или в разнообразных сочета­
ниях.

Контрастирование сосудистой сети глиобластом зависит от выраженности

васкуляризации и наблюдается в 83 % случаев. В остальных наблюдениях от­
мечается смещение крупных артериальных стволов и их ветвей, а также вен.
Направление и выраженность смещений сосудов определяется локализацией,

размером опухоли и степенью сопутствующего перифокального отека (набуха­
ния мозга).

Саркомы головного мозга снабжаются кровью из системы внутренней сонной

артерии, а при расположении в затылочной доли — из бассейна позвоночной
артерии. В кровоснабжении менингеальных сарком принимают участие мозго­

вые и средняя оболочечная артерии. Приводящие артерии могут быть расши­
ренными.

Сосудистая сеть первичных сарком головного мозга обусловлена их гисто-

структурой и выявляется у 67 % больных. Наиболее выраженная патологи­
ческая сосудистая сеть отмечается при полиморфноклеточных саркомах. На
ангиограммах в артериальную фазу она представлена неравномерно извитыми,

247

переплетающимися между собой сосудами (иногда тонкими параллельными,
реже короткими изогнутыми) или зернистыми скоплениями контрастного веще­
ства на фоне нежной тени с нечеткими контурами. В капиллярную фазу обнару­
живается неравномерная пятнистая тень с нечеткими контурами или отдельные
едва заметные следы контрастного вещества.

В начале венозной фазы определяют изогнутые, извитые, неравномерные

мозговые вены. Нередко видны расширенные короткие дренажные вены. Подоб­

ная ангиографическая картина отмечается также при ангиоретикулосаркомах,
относящихся к обильно васкуляризированным опухолям.

Фибросаркомы и веретеноклеточные саркомы менее богаты сосудами. На

ангиограммах определяется нежная мелкопятнистая тень с нечеткими конту­

рами, на фоне которой иногда контрастируется скопление тонких сосудов в виде
переплетающихся нитей, которые лучше видны в артериальную фазу. Такая же

сосудистая сеть может быть и при глиобластоме или дедифференцированной
астроцитоме.

Астроцитомы обычно снабжаются кровью из ветвей внутренней сонной

артерии. Увеличения калибра питающих опухоль сосудов, как правило, не наб­

людается. Отводящие вены лишь в некоторых случаях могут быть незначительно
расширены.

Сосуды опухоли выявляются в 25 % случаев. В артериальную фазу они

представлены скоплением тонких, иногда прямолинейных артерий. В капил­
лярную фазу на фоне малоинтенсивной нечеткой тени редко выявляются отдель­
ные тонкие переплетающиеся сосуды.

При кистозных астроцитомах сосудистая сеть опухоли не контрастируется;

отмечается лишь характерное дугообразное смещение крупных мозговых со­
судов (артерий и вен), окружающих бессосудистую зону (рис. 231).

Дедифференцированные астроцитомы иногда проявляются увеличением

калибра приводящих артерий и отводящих вен. Сосудистая сеть опухоли конт­
растируется у 47 % больных. В артериальную фазу она выявляется в виде
беспорядочного скопления разнокалиберных сосудов. В капиллярную фазу
видна пятнистая тень без четких границ. Иногда сосуды уродливо или штопоро-
образно изогнуты, с аневризматическими расширениями. Однако при астро­

цитомах не наблюдается такой разнообразной картины, как при глиобластомах.
Смещенные сосуды чаще имеют волнистый ход.

Олигодендроглиомы кровоснабжаются из ветвей внутренней сонной артерии.

Афферентные сосуды, как правило, не расширены.

Олигодендроглиомы в большинстве случаев, по данным ангиографии, не

отличаются от соответствующих форм астроцитом. Иногда они напоминают глио-
бластомы. Сосудистая сеть при олигодендроглиомах встречается несколько чаще,
чем при астроцитомах.

Метастазы в головной мозг возникают при раке легкого, молочной железы,

яичника, матки, а также при гипернефроме, меланоме, семиноме. С одинаковой
частотой наблюдаются одиночные или множественные метастазы размерами от
0,5 до 5—6 см. Метастатические узлы чаще локализуются в теменной доли,

реже — в затылочной.

Сосудистая сеть метастатического узла в артериальную фазу представлена

переплетающимся клубком тонких сосудов, расположенных в дистальных отде­
лах мелких артериальных стволов (рис. 232). Лучше они выявляются в капил­
лярную фазу, и у 60 % больных имеют вид пятнистой или кольцевидной тени
различных размеров. Метастатические узлы менее 1 см в диаметре на ангиограм-
ме не выявляются. Иногда при метастазах рака обнаруживается артерио-веноз-
ное шунтирование.

Одиночный метастатический узел на ангиограмме может напоминать менин-

гиому или глиобластому. Но при метастазах не наблюдается контрастирования
центрального участка опухоли, а при менингиоме он контрастировав интенсив-

248

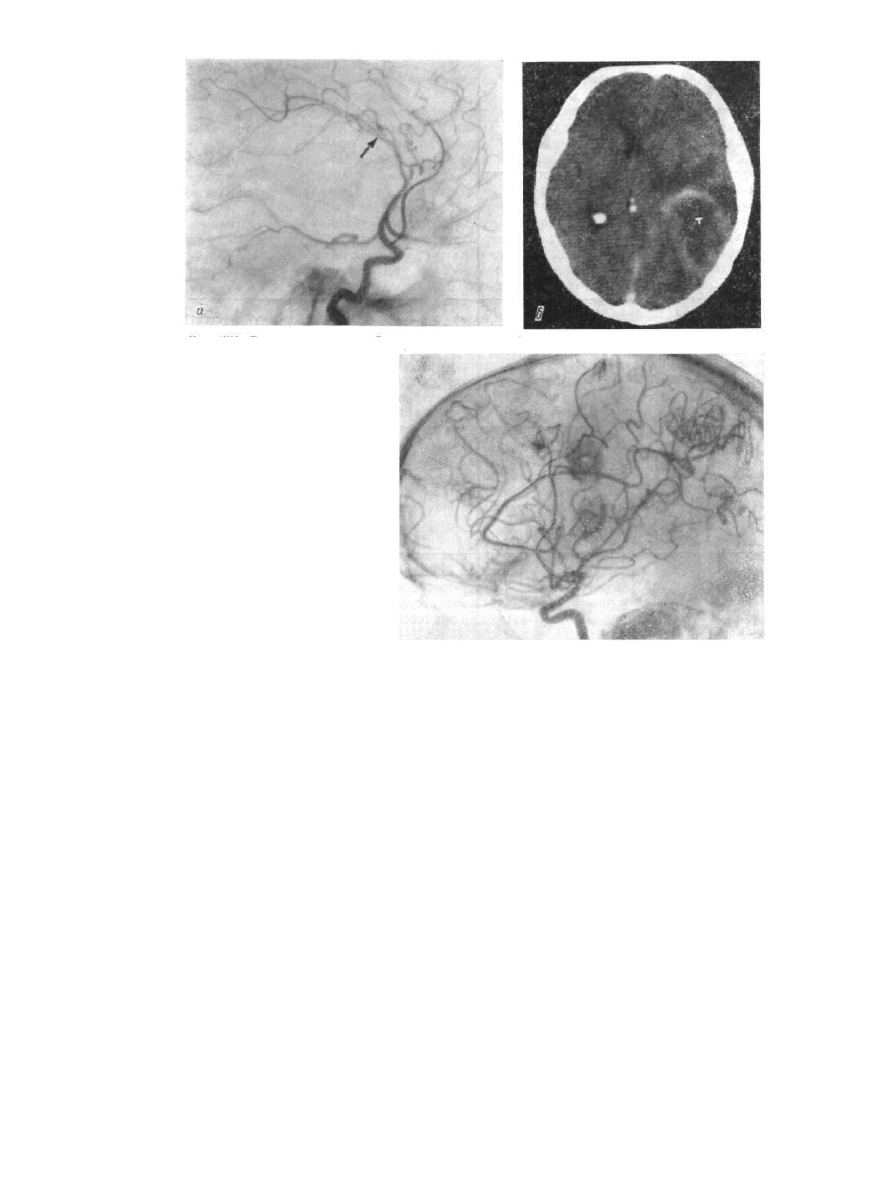

Рис. 231. Фрагмент каротидной

антиограммы в боковой

проекции (а).

Артериальная фаза. Средняя

мозговая артерия смещена

кверху в виде дуги (стрел­

ка).

Аксиальная компьютерная

томограмма (б), выполненная

при внутривенном введении

60 мл 65 % раствора гипака.

Срез на уровне верхних от­

делов височных долей. Аст-

роцитома левой височной об­

ласти. Нижний отдел перед­

него рога бокового желудоч­

ка уплощен, желудочки сме­

щены вправо. Обызвествле­

ние шишковидного тела и

сосудистого сплетения пра­

вого бокового и III желудоч­

ков (наблюдение В. А. Рого­

жина).

Рис- 232. Ангиограмма в бо­

ковой проекции.

Артериальная фаза. Видны

множественные метастатичес- "

кие узлы рака легкого

но. Метастатический узел имеет округлую форму, а глиобластома — клиновид­

ную.

Каротидная ангиография в 90—97 % случаев позволяет уточнить локали­

зацию опухолей большого мозга. При небольших астроцитомах типичного строе­

ния чаще отсутствуют какие-либо ангиографические признаки, указывающие

на наличие опухоли.

Пневмография. Основными диагностическими признаками объемного про­

цесса головного мозга являются смещение, деформация или частичное за­

полнение его полостей.

Общим признаком объемных процессов, независимо от долевой локализации,

является смещение желудочковой системы по отношению к срединной плоскости

(рис. 233, а). Кроме того, изменяются те участки желудочковой системы, которые

расположены в соответствующей объемному процессу доле мозга.

При расположении объемного образования в лобной доле прогибается соот­

ветствующая стенка переднего рога бокового желудочка. Лобно-базальная

локализация процесса сопровождается смещением его нижней стенки кверху

249

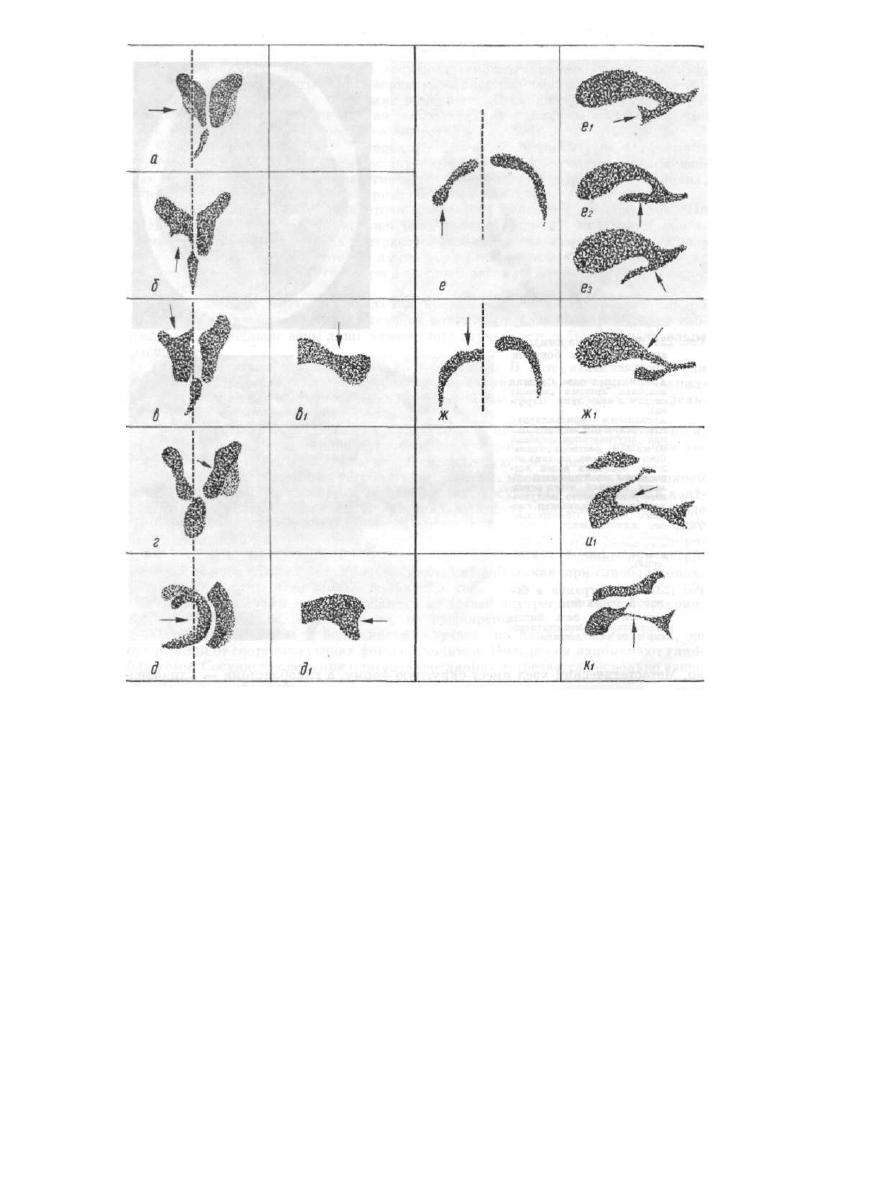

Рис. 233. Схемы смещения и деформации желудочков в зависимости от  л о к а л и з а ц и и объем­

ного процесса:

о — смещение желудочковой системы в сторону, противоположную объемному процессу; б — лобно-

базальная локализация; в, в

1

, — верхнелобная; г — медианная; 9 — латеральная; д — лобный

полюс; е — височная (е

1

 — передний, е

2

 — нижний; е

3

 — задние отделы); ж, ж

1

 — теменная; и

1

 —

задний отдел III желудочка; к

1

 — смещение водопровода опухолью ствола

(рис. 233, б), верхне-лобная и лобно-теменная — верхней стенки книзу

(рис. 233, в). При срединном расположении опухоли медиальная стенка бокового

желудочка смещается кнаружи (рис. 233, г), а при наружном латеральная —

кнутри (рис. 233, д). Объемный процесс полюса лобной доли оттесняет перед­

ний рог кзади (рис. 233, д

1

), а лобно-теменной области — задний отдел перед­

него рога книзу (рис. 233, в

1

).

Объемные процессы в области мозолистого тела и прозрачной перегородки

раздвигают медиальные стенки передних и средних отделов боковых желудоч-

250

ков. Крыша  I I I желудочка при этом смещается книзу. Описанные изменения же­
лудочковой системы лучше выявляются на пневмограммах в затылочной и заты-
лочно-поперечной проекциях.

Объемный процесс в височной доле приводит к смещению и деформации ниж­

него рога, что можно видеть на снимках в затылочной и боковой проекциях

(рис. 233, е, e

1 , 2 , 3

). При его расположении в переднем отделе височной доли про­

исходит незаполнение переднего участка нижнего рога (рис. 233, е

1

), в заднем

ее отделе — оттеснение нижнего рога кпереди и несколько кверху (рис. 233, е, з),

а в базальном — смещение нижнего рога кверху (рис. 233, е

2

). Для лучшего

заполнения нижнего рога газом больного в положении вниз лицом отодвигают

на край стола, а голову опускают ниже его поверхности. Затем вновь поворачи­
вают лицом кверху, прижимают подбородок к груди и сдвигают на прежнее
место. При повороте головы пораженная сторона должна находиться в верхнем

положении. При этом воздух перемещается в передний отдел нижнего рога.
Снимки производят в затылочной и затылочно-поперечной проекциях.

Характерным для объемного процесса теменной доли является отодвигание

тела желудочка книзу (рис. 233, ж,ж

1

), а для затылочной доли — смещение зад­

него рога бокового желудочка кверху и кпереди.

Изменения лучше видны на пневмограммах в лобной и лобно-поперечной

проекциях, когда центральный луч направляется горизонтально — перпенди­
кулярно к сагиттальной плоскости головы и к кассете.

Объемные процессы в области зрительного бугра вызывают смещение ниж­

ней стенки бокового желудочка кверху. При его расположении в заднем отделе
I I I желудочка пораженный отдел не заполняется (рис. 233, и

1

).

Это четко определяется на снимке в боковой проекции, выполненном при

вертикальном положении больного.

Объемные процессы в задней черепной ямке выявляются на пневмограммах,

произведенных при вертикальном положении больного. Изменение ликворных
пространств можно проследить уже на первых снимках (после введения 10 мл
газа).

Дорзальное смещение водопровода и IV желудочка (рис. 233, к

1

), а также

уплощение медиальной цистерны моста характерны для опухоли ствола мозга

(видно на пневмограммах в боковой проекции). При опухолях полушария моз­

жечка IV желудочек, а также долинка мозжечка (валлекула) смещаются в про­
тивоположную сторону. В некоторых случаях наблюдается дефект заполнения

IV желудочка на стороне расположения опухоли (носо-лобная пневмограмма).
Каудальный отдел водопровода смещается книзу. IV желудочек при поражении

его опухолями не заполняется газом. Этот признак выявляется на пневмограм-
ме в носо-лобной проекции. В супратенториальных отделах желудочковой систе­

мы определяются признаки внутренней гидроцефалии (см. рис. 218).

Применение аксиальной компьютерной томографии при эндокраниальной

патологии позволяет не только уточнить состояние желудочковой системы го­
ловного мозга, но и определить расположение, размеры объемного образования,
а также его генез. Эффективность исследования повышается при внутривенном
введении трийодированных рентгеноконтрастных препаратов (см. рис. 231, б).

Внемозговые опухоли

Опухоли гипофиза. Гипофиз, или нижний придаток головного мозга, состоит

из передней (аденогипофиза) и задней (нейрогипофиза) долей, нервной части и
воронки (см. рис. 25).

Аденогипофиз развивается из эпителия кармана (гипофизарного хода),

выпячивающегося в эмбриональный период из ротовой полости. Представляет
собой сложную железу внутренней секреции, связанную с другими эндокрин­
ными железами.

251

Нейрогипофиз является непосредственным выростом воронки диэнцефаль-

ного отдела. В нем депонируются, а затем поступают в ток крови вещества, вы­

рабатываемые в диэнцефальной области (Р. Д. Синельников, 1974).

Опухоли гипофиза, как правило, исходят из передней его доли. По гистоло­

гическому строению различают аденомы и аденокарциномы, по клеточному
строению — хромофобные и хромофильные опухоли. Хромофильные аденомы
делятся на эозинофильные и базофильные. Бывают аденомы и смешанного типа,
содержащие хромофобные и эозинофильные клетки. Анапластическая аденома
является переходной формой между аденомой и аденокарциномой (Л. И. Смир­
нов, 1951). Аденокарцинома отличается инфильтрирующим ростом. Хромофоб-

ная аденома составляет 75—86 % аденом гипофиза, хромофильная и смешан­
ная — 20—25 %, аденокарцинома — около 1 % (М. Б. Копылов, 1968). Многие

авторы определяют клеточный вид аденомы по рентгенологически выявляемым

особенностям костных изменений турецкого седла. По нашему мнению, при зна­
чительных изменениях области турецкого седла возникают трудности не только

в распознавании вида аденом, но и в дифференциации первичных костных изме­
нений, обусловленных интраселлярным ростом, с вторичными гипертензионными.

Хромофобная аденома проявляется адипозо-генитальной дистрофией, обуслов­

ленной гипопитуитаризмом. В результате резкого увеличения количества несек­

реторных хромофобных клеток сдавливаются и атрофируются нейрогипофиз

и гормонообразующие элементы аденогипофиза. Снижается основной обмен,

наступает ожирение и ослабляется половая функция. Возможно снижение

зрения с битемпоральной гемианопсией, а в дальнейшем — амавроз вследствие

первичной или вторичной атрофии зрительных нервов.

Рентгенологически выявляются увеличение всех размеров турецкого седла,

истончение и удлинение спинки в результате атрофии. В дальнейшем спинка
рассасывается (рис. 234). В результате эндокринных нарушений наступает
остеопороз, который проявляется нечеткостью контуров и повышенной прозрач­

ностью в области турецкого седла.

Интраселлярный рост хромофобной аденомы сопровождается опущением и

вдавлением дна седла в клиновидную пазуху с уменьшением высоты послед­

ней. После рассасывания дна, на фоне суженной пазухи дифференцируется сви­

сающая вниз полусферическая мягкотканная опухоль. В дальнейшем клиновид­

ная пазуха перестает выявляться. Ее изменения хорошо прослеживаются на
сагиттальной и фронтальной томограммах, а также на рентгенограмме в акси­

альной проекции. Развиваясь эндоселлярно, хромофобная аденома в процессе

роста может выходить за пределы турецкого седла. При эндо-, супраселлярном
направлении роста наблюдаются еще и рассасывание передней стенки седла
с подрытостью клиновидного возвышения, а также приподнятость и заост­

ренность передних клиновидных отростков. Нередко их изменения более

выражены с одной стороны, что обусловлено преимущественно односторонним
параселлярным ростом аденомы. При параселлярном росте возникает выражен­

ный перекос дна седла. Это отчетливо видно на рентгенограммах и томограммах

в прямой проекции (рис. 235). Ретроселлярный рост аденомы вызывает отклоне­

ние спинки кзади, а затем — рассасывание ее центрального отдела и смещение

кверху задних клиновидных отростков («парящие отростки»). В последующем
верхний отдел спинки и задние клиновидные отростки не дифференцируются
из-за резкого остеопороза и локальной атрофии. Увеличение опухоли в задне-
боковом направлении приводит к атрофии верхушки пирамиды.

Эозинофильная аденома гипофиза растет преимущественно интраселлярно.

Клинические проявления обусловлены гиперпитуитаризмом и сводятся к акроме-

галоидному синдрому. Размножающиеся эозинофильные клетки аденогипофиза
угнетают базофильные, вырабатывающие гонадотропные гормоны, что в свою

очередь ведет к снижению функции половых желез. Развиваются головная
боль, быстрая утомляемость, потливость. Иногда увеличиваются конечности

252

Рис. 234. Прицельные рентге­

нограммы области турец­
кого седла в боковой

проекции.
Хромофобная аденома гипо­

физа. Эндоселлярный рост

(а, б). Участки удлинения и

истончения спинки обозначе­

ны стрелками.
Эндосупраантеселлярный

(в) и эндоретроселлярный

(г) рост.
Заостренность передних кли­

новидных отростков указана

стрелкой. Атрофированная

пирамида (в), отклонение

спинки и рассасывание ее

верхних отделов (г) обозна­

чены двойной стрелкой

Рис. 235. Фотографии анато­

мического препарата об­
ласти турецкого седла:
а — вид сверху, б — распил

в сагиттальной плоскости.

Рентгенограммы того же
препарата в боковой (в),
прямой (г) проекциях.
Ангиограммы в прямой
(е) и аксиальной (д) про­

екциях.

Хромофобная аденома гипо­

физа . Эндопараселлярный

рост (а, б), перекос дна, ло­

кальные углубления (б), ат­

рофия спинки седла (б, в);

сушенные и дугообразно от­

тесненные опухолью (д, е)

внутренние сонные артерии

(С

3

) обозначены стрелками

и изменяется внешность больного. Кожа утолщена, сухая и морщинистая,
внутренние органы увеличены. Заболевание в детском и подростковом возрасте

приводит к гигантизму. Рост больных достигает 2 м и более. Глазные симптомы

не обязательны, но может наблюдаться битемпоральная гемианопсия.

Рентгенологически выявляются распространенные изменения в костях

свода и основания черепа. При интраселлярном росте эозинофильной аденомы
все размеры турецкого седла увеличиваются в 1,5—2—3 раза. Спинка седла
выпрямляется и может отклониться кзади. Длительно сохраняются задние кли­
новидные отростки и верхний отдел спинки. Как и при хромофобной аденоме,
могут приподыматься и заостряться (оба или один) передние клиновидные от­

ростки. По мере развития атрофии клиновидного отростка может расширяться
верхне-глазничная щель соответствующей стороны (выявляется в передней по­
луаксиальной прозкции). В соответствии с углублением дна гипофизарной ям­
ки турецкого седла клиновидная пазуха уплощается.

Отмечены увеличение объема и деформация мягких тканей носовой части

глотки за счет их гиперплазии (М. X. Файзуллин, 1967). В отличие от хромо­
фобной аденомы при эозинофильной сохраняются более четкие контуры турец­
кого седла и отсутствуют признаки остеопороза. Увеличение размеров седла
выражено меньше, чем при хромофобных аденомах. Однако основные различия
эозинофильной аденомы заключаются в изменениях других костей черепа и ске­
лета, что обусловлено возбуждением периостального, интерстициального и ме-
тапластического костеобразования у взрослых и активизацией хрящевых зон
роста у детей.

Свод черепа диффузно утолщается за счет гиперостоза и интерстициального

костеобразования. Усиливается метапластическим путем рельеф костей, высту­
пают надбровные дуги и наружный затылочный выступ (рис. 236, 237). Увели­

чивается пневматизация околоносовых пазух, особенно лобной. Высота клино­
видной пазухи может быть даже уменьшена в результате опускания дна седла.

Увеличенная нижняя челюсть выступает кпереди от верхней, в силу чего обра­
зуется открытый прикус. Межзубные промежутки расширяются. Увеличи­
ваются длинные кости кисти и стопы и усиливается их мышечный рельеф, осо­
бенно бугристостей дистальных фаланг. Возможно усиление рельефа и других
костей конечностей. Дополнительное костеобразование передней продольной
связки сопровождается увеличением передне-заднего и поперечного размеров

тел позвонков и явлениями типа деформирующего спондилеза и лигаментоза.

Базофилъная аденома гипофиза развивается из базофильных клеток перед­

ней доли гипофиза и проявляется нейро-эндокринным синдромом Иценко —

Кушинга. Больные жалуются на головную боль, быструю утомляемость, на-

растающую слабость, повышенный аппетит, нарушение половой функции.

Быстро развивается ожирение, но объем конечностей не изменяется. Артериаль­

ное давление нередко повышено. Лунообразное лицо приобретает багровый

оттенок, у женщин появляются волосы на верхней губе и подбородке.

Рентгенологически из-за малых размеров базофильной аденомы размеры

гипофизарной ямки турецкого седла длительное время не превышают верхней
границы нормы и лишь изредка в поздние фазы заболевания они незначительно
увеличиваются. Спинка седла истончается (рис. 238). Наблюдаются явления
распространенного остеопороза. В основании черепа остеопороз проявляется
равномерным повышением прозрачности, преимущественно в области турецкого
седла, а в своде носит очаговый характер. Его участки напоминают очаги дест­

рукции при лейкозе. Системность остеопороза и результаты клинико-лабора-

торных исследований позволяют исключить лейкоз. Резко выраженный остео­
пороз позвонков может привести к компрессионному их снижению и формиро­
ванию «рыбьих» позвонков. Остеопороз ребер и костей таза сопровождается
множественными патологическими переломами. Описаны случаи асептического
некроза головок бедренных костей.

254

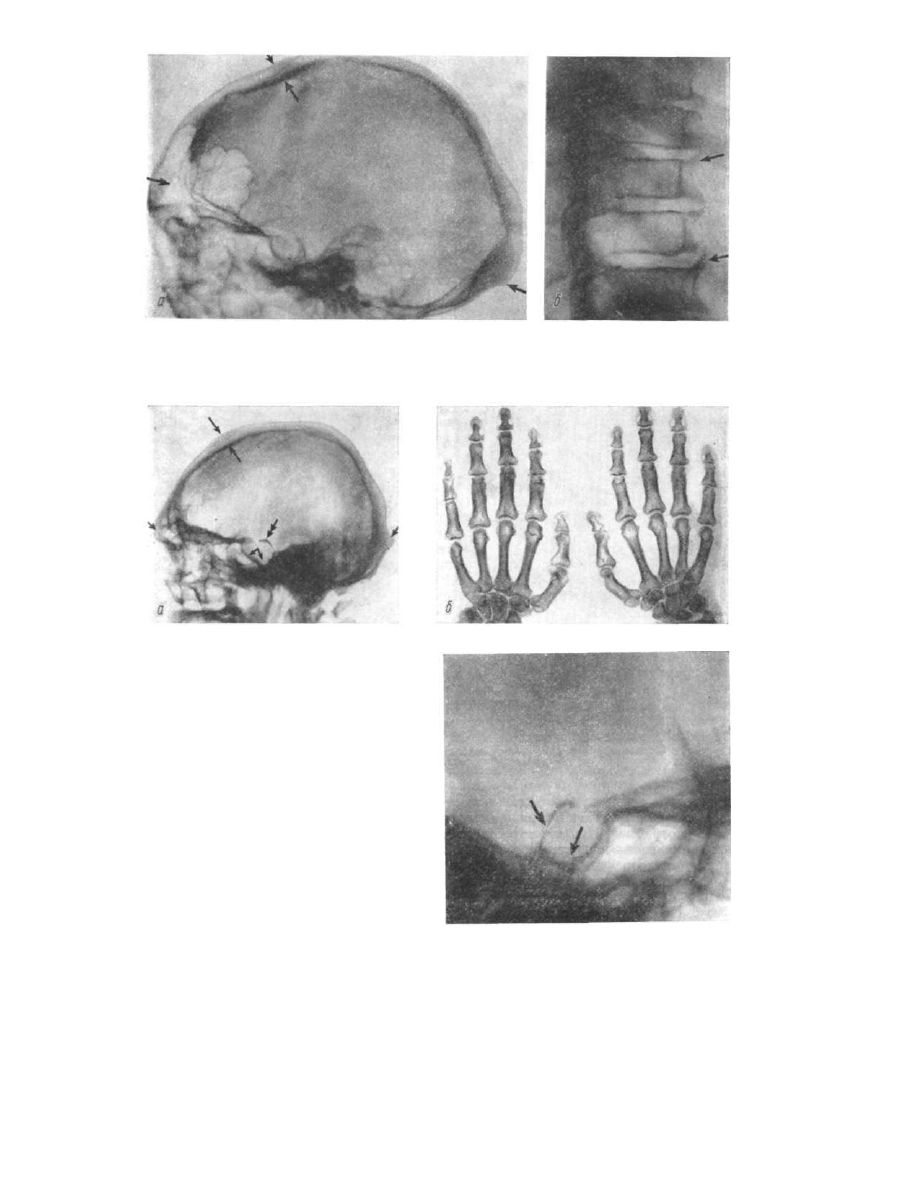

Рис. 236. Обзорная рентгенограмма черепа (а) и фрагмент рентгенограммы грудного отдела

позвоночного столба (б).

Эозинофильная аденома гипофиза, утолщение свода, усиление рельефа. Гиперпневматизация лоб­

ных пазух (а), толщина свода и изменение позвонков типа деформирующего спондилеза (б) обозна­

чены стрелками

Рис. 237. Обзорная рентгенограмма чере­

па (а) и кистей (б).

Эозинофильная аденома гипофиза, утолще­

ние свода, усиление его рельефа и углуб­

ление дна седла обозначены стрелками.

Увеличение размеров, углубление заднего

отдела дна гипофизарной ямки. Истончение

нижнего отдела спинки, «парящие» задние

клиновидные отростки обозначены двой­

ными стрелками. Усиление рельефа бу­

гристостей дистальных фаланг кисти

Рнс. 238.  П р и ц е л ь н а я рентгенограмма ту­

рецкого седла в боковой проекции.

Базофильная аденома гипофиза. Участки

истончения спинки и углубление дна сед­

ла указаны стрелками. Остеопороз спин­

ки

Рис. 239.  Д в у с т о р о н н я я каротидная ангиография:

а, б — боковая проекция; в, г — затылочная. Артериальная фаза. Опухоль гипофиза. Выпрямле­

ние сифона левой внутренней сонной артерии. Сегмент А

1

 с обеих сторон (больше слева) смещен

кверху, С

1

 (больше слева) — кнаружи. Участки смещения обозначены стрелками

В связи с тем что базофильные аденомы гипофиза растут только эндоселляр-

но и поддаются лучевой терапии, при них можно ограничиться бесконтрастной
рентгенографией. При хромофобных и эозинофильных аденомах для определе­
ния направления их роста необходимо применять рентгеноконтрастные исследо­
вания (ангиографию, пневмоэнцефалографию) или компьютерную томографию.

Каротидная ангиография при опухолях гипофиза позволяет выявить дефор­

мацию и смещение окружающих сосудов, преимущественно в артериальную
фазу. Предпочтительно выполнять двустороннюю ангиографию.

256

Эндоселлярные опухоли, не распространяющиеся за пределы турецкого

седла, не вызывают заметной деформации внутренней сонной артерии

(см. рис. 235) и ее ветвей.

Супраселлярный рост опухоли приводит к выпрямлению переднего изгиба,

супракливоидного сегмента сифона (С

2

 — С

1

), приподнятости бифуркации внут­

ренней сонной артерии, а также к двустороннему истончению и дугоооразному

смещению кверху и кпереди сегментов А

х

. Это определяется при двусторонней

каротидной ангиографии (рис. 239). При антесупраселлярном росте эти изме­

нения выражены резче и сочетаются с истончением и смещением кверху передней

соединительной артерии. Супраселлярные опухоли больших размеров, кроме

указанных изменений сосудов, приподнимают и смещают в стороны сегменты

C

1

 и С

2

 и кверху — А

1

 и А

2

. Эти сегменты дугообразно окаймляют опухоль.

В венозную фазу ангиографии обнаруживается смещение кверху и несколько

кзади начальной части внутренней мозговой вены.

Парасел лярное распространение опухоли гипофиза сопровождается подъе­

мом и смещением кнаружи сегментов С

1

 — С

2

 сифона внутренней сонной арте­

рии Пои больших опухолях передний изгиб сифона (С

2

) может полностью вып­

рямиться. Менее четкие признаки обнаруживаются при ретроселлярном рас­

пространении опухоли, так как положение сегментов А

1

 обычное, но при

больших опухолях венозный угол и начальный отдел базальной вены могут

смещаться кверху.

Сосудистая сеть опухоли при аденомах гипофиза выявляется редко.
Синусография дает дополнительную информацию, особенно при эндо-,

пара- и ретроселлярном росте. При этом выявляются сужение, деформация и

смещение одного или обоих кавернозных и межкавернозных синусов. Асиммет­

ричный рост аденомы может привести к запустеванию внутренних групп сосу­

дов, а затем к окклюзии соответствующего кавернозного синуса.

При диагностике опухолей гипофиза нередко применяют пневмоэнцефало-

графию. Особенно важно при этом методе исследования создать оптимальные

условия для заполнения газом переднего отдела  I I I желудочка, а также цистер­

ны перекреста и межножковой цистерны.

Пневмограммы выполняют горизонтально направленным пучком лучей в

положении больного лежа на спине, как при физиологическом расположении

головы, так и при разгибании.

Эндоселлярно растущая опухоль гипофиза не приводит к деформациям цис­

терны перекреста и  I I I желудочка.

Распространение опухоли гипофиза за пределы турецкого седла проявляется

дефектом заполнения нижнего или нижне-бокового отдела цистерны перекреста.

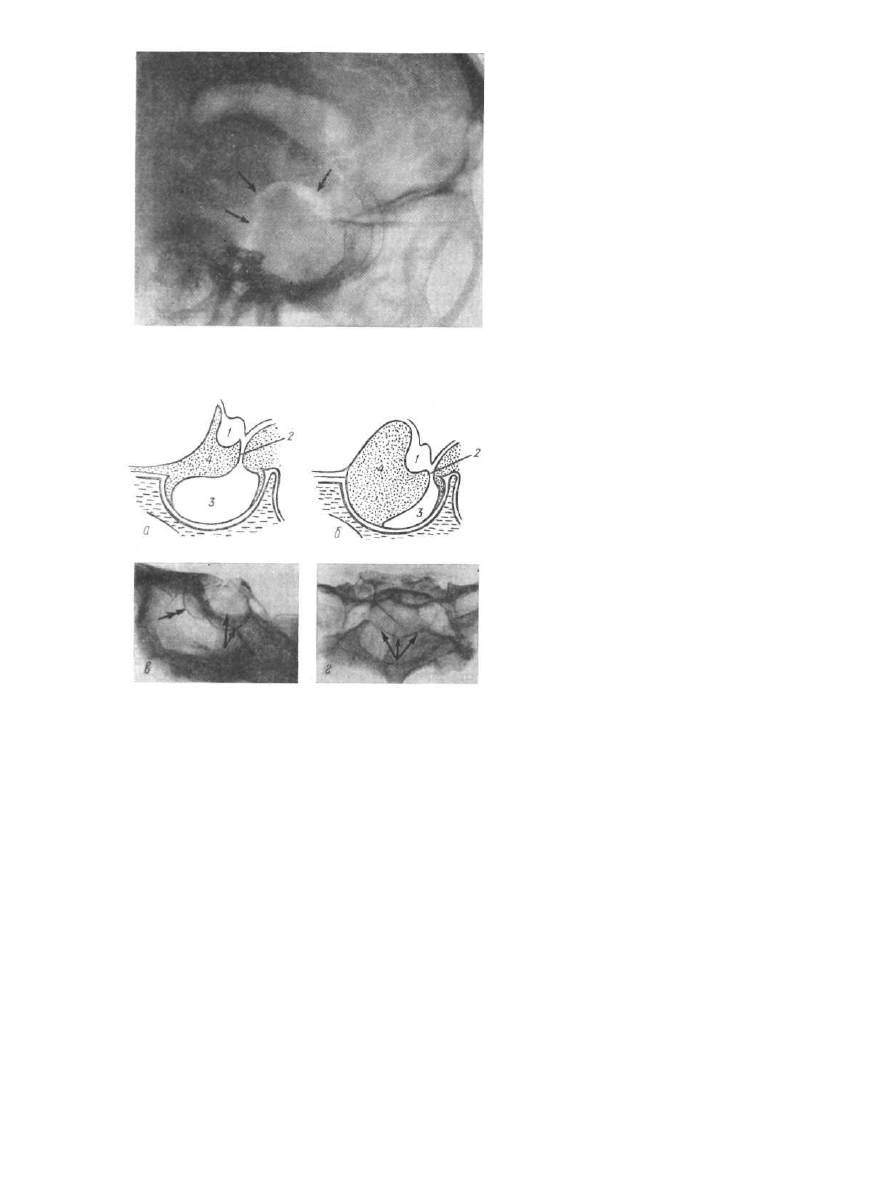

Полоска газа в виде дуги окаймляет верхний контур опухоли (рис. 240). При

ретроселлярном направлении роста аденомы гипофиза газ не заполняет зад­

нюю половину цистерны перекреста и передне-верхний участок межножковой

цистерны (дефект заполнения). При значительном супра-, ретроселлярном

росте аденом гипофиза не заполняется передне-нижний отдел III желу­

дочка (Ю. А. Зозуля, В. Г. Караванов, Ц. М. Сорочинский, Г. С. Даниленко,

1963).

Арахноидальная киста гипофизарной ямки турецкого седла (интраселлярный

арахноидальный дивертикул, «пустое» седло) — объемное образование, возни­

кающее вследствие недоразвития диафрагмы турецкого седла (Ю. А. Зозуля,

Я. В. Пацко, В. В. Рудченко, 1973). При недостаточности диафрагмы седла пуль-

созые колебания ликвора приводят к расширению субарахноидального прост­

ранства под диафрагмой, особенно при повышении ликворного давления.

Объем гипофизарной ямки увеличивается, гипофиз уплощается и прижимается

ко дну или спинке седла (рис. 241, а, б). Описаны случаи внедрения цистерны

нерекреста, дна III желудочка в гипофизарную ямку турецкого седла при от­

сутствии его диафрагмы. В некоторых случаях присоединение местных реак-

257

ранства с образованием ин-

траселлярной, а затем супра-

селлярной (при увеличении

объема) — арахноидальной

кисты. Арахноидальная ки­

ста чаще бывает у женщин.

Первым клиническим про­

явлением заболевания может

быть периодически возника­

ющая головная боль с отчет­

ливым оболочечным компо­

нентом. Затем возникают эн­

докринные нарушения, свя­

занные с недостаточной функ­

цией гипофиза (синдром

Иценко — Кушинга, акроме-

галоидные изменения внеш­

ности, резкое ожирение, гипер-

сомия), и диэнцефальные рас­

стройства. Иногда наблюда­

ется хиазмальный синдром

(изменение остроты, полей

зрения и глазного дна).

На краниограммах отме­

чаются первичные изменения

турецкого седла в виде углу­

бления и перекоса дна гипо-

физарной ямки, асимметрии

сонных борозд, что на рент­

генограмме в боковой проек­

ции приводит к многоконтур-

ности дна. Кроме того, обна­

руживаются небольшое уве­

личение сагиттального и

поперечного размеров гипофи-

зарной ямки, истончение пре­

имущественно среднего отдела

спинки седла, подчеркнутость

локальных углублений, что

не характерно для кистозной

формы оптико-хиазмального

арахноидита (рис. 241, в, г).

Решающее значение в диф­

ференциальной диагностике

арахноидальных кист гипо-

физарной ямки турецкого

седла с другими эндоселляр-

ными объемными патологичес­

кими процессами принадле­

жит результатам пневмоэн-

цефалографии. На пневмоэн-

цефалограммах выявляется

заполнение арахноидальной

кисты газом вследствие сооб­

щения ее с базальными ци-

Рис. 241. Схема подпаутинных пространств области ту­

рецкого седла (а) и интрасупраселлярной арахно­

идальной кисты (б) (Ю. А.  З о з у л я и соавт.. 1973):

1 — перекрест зрительных нервов; г — воронка; 3 —

гипофиз; 4 — гипофизарные цистерны и арахноидаль­

ная киста.

Рентгенограммы анатомического препарата области ту­

рецкого седла в боковой (в) и прямой (г) проекциях.

Арахноидальная киста гипофизарной ямки турецкого

седла. Углубление и перекос дна гипофизарной ямки

(одинарная стрелка), асимметричное истончение среднего

отдела спинки седла и левого заднего клиновидного от­

ростка; незначительное углубление переднего отдела

сонной борозды (двойная стрелка)

тивных или воспалительных изменений в оболо­
чках мозга после гриппа, ангины может при­
вести к отшнурованию резко расширенного
интраселлярного субарахноидального прост-

258

Рис. 240. Фрагмент пневмоэнцефалограммы в затылоч-

но-поперечной проекции.
Эндоселлярная опухоль. Цистерна перекреста смещена

кверху (обозначена стрелками)
