Рентгенодиагностика заболеваний и повреждений черепа (Коваль Г.Ю.) - часть 15

(19), расположенный в области внутреннего затылочного выступа. Верхний са­

гиттальный синус вливается непосредственно в сток, а нижний впадает в него

посредством прямого синуса (18), залегающего у места прикрепления серповид­

ного отростка к намету мозжечка. От стока синусов горизонтально в стороны

направляются поперечные синусы (20), которые у основания пирамиды образуют

изгиб и продолжаются в сигмовидные (21), впадающие во внутреннюю луковицу

яремной вены (22). Другие синусы основания черепа выявляются только при спе­

циальном исследовании с помощью синусографии. Пещеристые синусы (23) рас­

положены на боковых поверхностях тела клиновидной кости в сонной борозде.

В полости пещеристого синуса проходит внутренняя сонная артерия с оплетаю­

щим ее симпатическим сплетением, а также глазодвигательный, блоковой и глаз­

ной нервы. Оба пещеристых синуса на уровне дна турецкого седла соединены

межпещеристыми синусами, а на задней поверхности спинки седла — основным

венозным сплетением. От заднего отдела пещеристого синуса отходят верхний

и нижний каменистые синусы, идущие вдоль пирамиды. Верхний каменистый си­

нус открывается в сигмовидную, а нижний — непосредственно в верхнюю

луковицу яремной вены. Затылочный синус, располагаясь по бокам от большо­

го отверстия, позади него сливается в один ствол и впадает в сток синусов.

Таким образом, синусы твердой мозговой оболочки собирают кровь от голов­

ного мозга, его оболочек и костей черепа и отводят ее преимущественно во

внутреннюю яремную вену. Часть венозной крови из синусов оттекает через

эмиссарные вены и венозные сплетения отверстий основания черепа во внечереп-

ные ветви яремной вены, которые собирают венозную кровь также от мягких

тканей головы, лица, органов и мышц шеи.

Диплоические вены залегают во внутрикостных каналах черепа, не имеют

клапанов и, широко анастомозируя между собой, направляются от свода к

основанию черепа. Диплоические вены посредством венозных отверстий соеди­

няются с синусами твердой мозговой оболочки и венами мягких покровов голо­

вы. Таким образом, устанавливается связь между всеми венозными коллекто­

рами головы.

Для исследования полостей головного мозга и подпаутинного пространства

применяют низкоатомные (газоконтрастные) и высокоатомные рентгеноконтраст-

ные (бароконтрастные) вещества.

Пневмография заключается в заполнении газом желудочковой системы мозга

и подпаутинных пространств с последующей рентгенографией. Различают пнев-

мовентрикулографию (пункционное введение в желудочки газа) и пневмоэнце-

фалографию (газ вводят в субарахноидальные пространства и желудочки мозга

путем поясничного или цистериального прокола).

Пневмовентрикулографию производят путем пункции боковых желудочков через фре-

зовые отверстия в лобной или затылочной области. Чаще пунктируют задний рог, реже —

передний рог бокового желудочка.

Количество выводимого ликвора и вводимого воздуха различно. Так, при объемных про­

цессах оно составляет 10—40 мл, а при гидроцефалии — 80—100 мл. Воздух вводят медлен­

но, небольшими порциями. После этого рану зашивают и производят рентгенографию. При

изменении положения головы воздух, свободно перемещаясь в желудочках мозга, максималь­

но заполняет наиболее высокие и освобожденные от ликвора отделы.

Выбор проекции зависит от предполагаемой локализации опухоли. При положении боль­

ного на спине выполняют снимки в прямой задней проекции с вертикальным ходом луча,

а также в боковой — при горизонтальном направлении луча. В последнем случае сагитталь­

ная плоскость головы и плоскость кассеты параллельны друг к другу и перпендикулярны

к плоскости стола. Центральный луч направлен на область проекции турецкого седла пер­

пендикулярно к сагиттальной плоскости головы и кассеты. Затем в положении больного на

боку при вертикальном направлении луча производят правый и левый боковые снимки.

В дальнейшем больного поворачивают на живот и в носо-лобной проекции производят рент­

генографию. Нередко дополнительно для исследования задних отделов боковых и III желу­

дочков, а также водопровода мозга производятся снимки в носо-лобной проекции при гори­

зонтальном ходе луча. Дополнительные сведения можно получить при пневмовентрикуло-

томографии (особенно в выявлении III и IV желудочков и водопровода мозга).

227

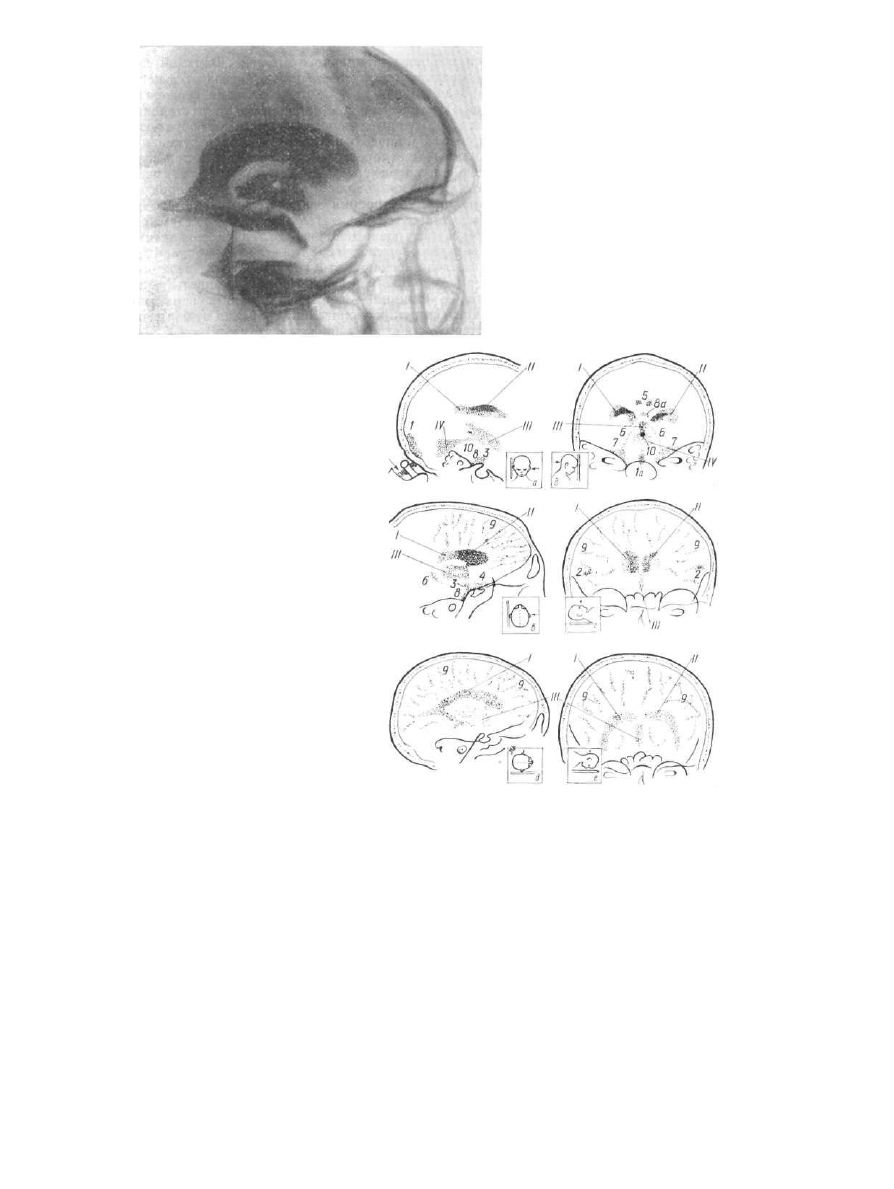

Р и с . 211. Баровентрикулограмма

в боковой проекции.
Начальное проявление внутрен­

ней закрытой гидроцефалии

воспалительного генеза. Пози­

тивное рентгеноконтрастное ве­

щество равномерно заполняет

незначительно расширенные по­

лости желудочковой системы

головного мозга

Р и с . 212. Схема пневмоэнцефало-

граммы в вертикальном по­
ложении больного при го­

ризонтальном ходе рентге­
новского луча:
а — боковая; б — носо-лобная

проекции.

Схема в горизонтальном поло­

жении больного: в — боковая

(затылочно-поперечная) проек­

ция с горизонтальным ходом

луча; г — прямая задняя; пе­

редняя (е) и боковая (Э) проек­

ции при вертикальном ходе лу­

ча. Объяснение в тексте

Однако пневмовентрикуло-

графия опасна и не всегда до­
статочно информативна, поэто­
му в последние годы стали при­
менять баровентрикулографию.
Она обеспечивает лучшее запол­
нение желудочков и большую
рентгеноконтрастность. Кроме
того, при этом не повышается
внутричерепное давление (рис.
211).

В некоторых случаях для

более четкого выявления III
или IV желудочка и водопро­

вода мозга применяется направ­

ленная вентрикулография, при
которой вводится небольшое ко­
личество рентгеноконтрастного
вещества.

Высокоатомное рентгеноконтра­

стное вещество (конрей, димер-Х) с
помощью катетера вводят непосред­
ственно в соответствующий отдел же­
лудочковой системы. Катетер под

контролем рентгенографии или экра­
на ЭОУ вводят в боковой желудо­
чек через фрезовое отверстие в лоб­
ной области у венечного шва, а за­
тем — через межжелудочковое отвер­
стие в  I I I желудочек (Azambuja, 1956;

Obrador, Lomas, 1967; 3.  Ш л я м и н с к и , 1971). В связи с применением компьютерной томо­

графии вентрикулографию выполняют исключительно редко.

Более простым методом исследования не только желудочковой системы го­

ловного мозга, но и подпаутинных пространств является пневмоэнцефалогра-
фия, осуществляемая при поясничном или цистернальном проколе с последую­
щим введением воздуха в ликворные пространства.

228

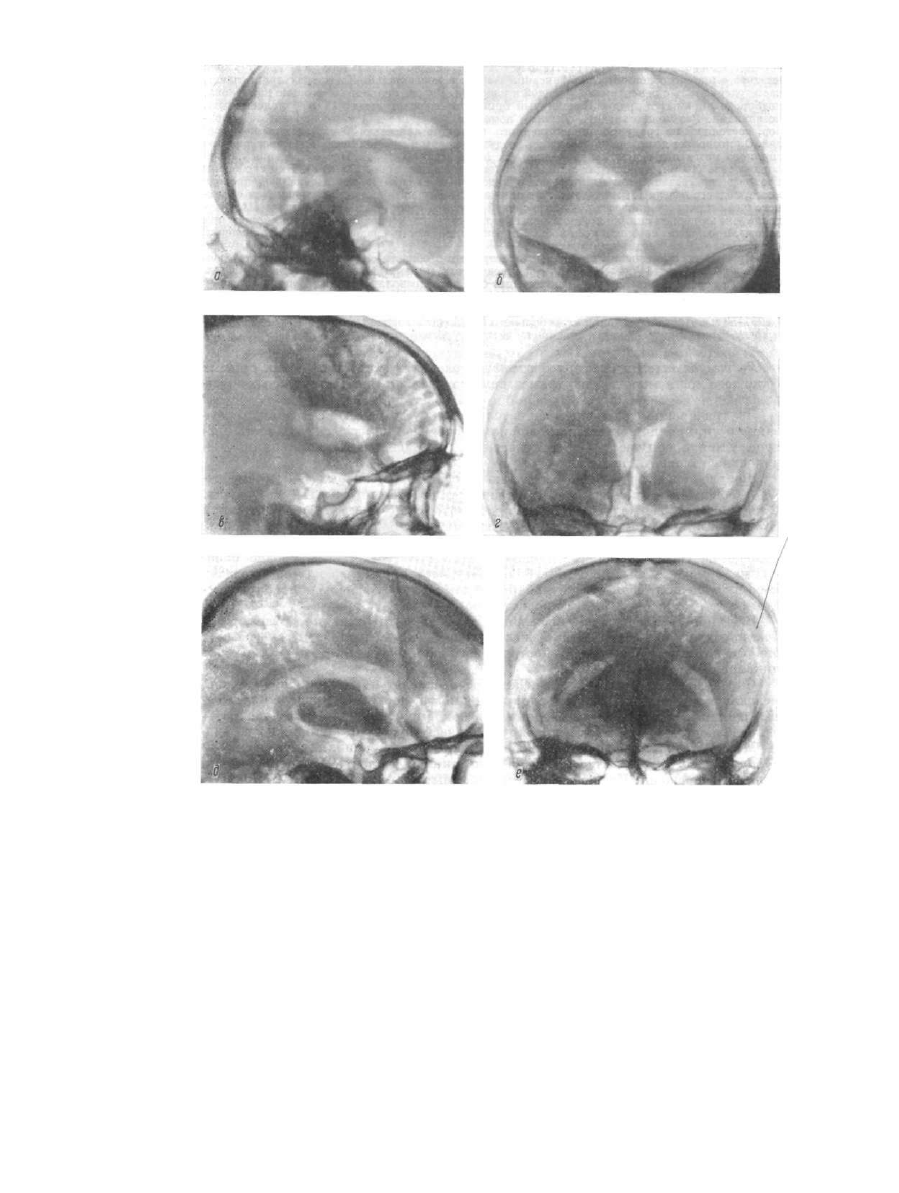

Рис. 213. Пневмоэнцефалограммы (а, б, в, г, д, е).

Проекции те же, что и на рис. 212.

Применяют замедленную и направленную пневмоэнцефалографию (фрак­

ционную пневмоэнцефалографию). Преимуществом данной методики является

то, что без выведения ликвора при помощи изменения положения головы (сгиба­

ние или разгибание) медленно вводимый воздух (15—30 мл) поступает в желудоч­

ковую систему или подпаутинные пространства. Рентгенологический контроль

за распространением воздуха выполняют в вертикальном положении больного.

229

Исследование проводят в рентгенологическом кабинете. Больного усаживают около

штатива с приспособлениями для фиксации головы и конечностей. К штативу прикреплены

кассетодержатель с неподвижной блендой и кассетой. Голова больного несколько наклонена,

подбородок прижат к груди. Поясничный прокол производят между IV и V поясничными

позвонками. Газ можно вводить обычным шприцем, но лучше для этого использовать при­

бор, состоящий из градуированного мерного цилиндра емкостью 30 мл, заполненного во­

дой. Он позволяет дозированно вытеснять воздух из колбы в субарахноидальное пространство

спинного мозга под заданным давлением (Т. М. Сергиенко, 1954). После введения первой

порции газа (10 мл) производят снимок в боковой проекции (рис. 212, 213). При свободном

прохождении газа на этом снимке можно видеть изображение IV желудочка, водопровода

мозга, заднего отдела III желудочка, а также верхние отделы боковых. При наличии объем­

ного или слипчивого процесса в области задней черепной ямки или в заднем отделе III желу­

дочка уже на первом снимке можно выявить патологические изменения. Но меняя положения

головы, производят снимок в носо-лобной проекции, то есть при задне-переднем направлении

луча. После этого вводят еще 5 мл газа.

При наличии изменений ликворных пространств в области задней черепной ямки (сме­

щение и деформация IV желудочка, водопровода мозга, цистерн) вводить газ можно до 15 мл.

Снимки в вертикальном (сидячем) положении больного позволяют выявить опухоли задней

черепной ямки.

При опухолях супратенториальной локализации количество вводимого газа увеличивают

до 25—30 мл. После извлечения иглы больного переводят в горизонтальное положение и про­

изводят серию снимков, как и при пневмовентрикулографии.

Рентгеноанатомия ликворной системы головного мозга. Ликворная система

головного мозга включает внутримозговые полости и субарахноидальные прост­
ранства.

Внутричерепное давление в значительной мере зависит от секреции, всасы­

вания и циркуляции спинномозговой жидкости. Спинномозговая жидкость про­
дуцируется преимущественно сосудистыми хориоидальными сплетениями же­
лудочков головного мозга.

Желудочковая система головного мозга состоит из боковых (1—II) желудоч­

ков, соединенных желудочковыми отверстиями с полостью III желудочка.
В заднем отделе III желудочка открывается водопровод мозга (10), соединяющий
его с верхним отделом IV желудочка. Нижний отдел IV желудочка, суживаясь,
переходит в центральный канал спинного мозга. В нижнем отделе свода IV же­

лудочка располагается более крупное срединное отверстие, а на уровне боко­

вых карманов — меньшие парные боковые отверстия, открывающиеся в мозжеч-
ково-продолговатомозговую (бульбарную) цистерну и сообщающие желудочко­
вую систему с подпаутинным пространством.

Введение газа позволяет последовательно изучить различные отделы суб-

арахноидального пространства и желудочковой системы. На рентгенограммах
они имеют вид просветлений, повторяющих форму соответствующих отделов
ликворной системы.

Образующаяся спинномозговая жидкость оттекает по системе желудочков,

межжелудочковых отверстий и водопроводу мозга, поступает в центральный ка­
нал спинного мозга, а через срединное и боковые отверстия IV желудочка —
в подоболочечные пространства, окружающие головной и спинной мозг.

Между твердой и паутинной оболочками залегает капиллярная щель —

субдуральное пространство. Твердая и паутинная оболочки головного мозга

в норме не сращены. Исключение составляют выросты-ворсины грануляций пау­
тинной оболочки, которые, располагаясь на ее наружной поверхности преиму­
щественно парасагиттально, входят в твердую мозговую оболочку. Вместе с
оболочкой они проникают в венозные пазухи, парасинусные лакуны или кости

черепа, образуя ямочки грануляций. Внутренняя поверхность паутинной обо­
лочки обращена к мозгу, но не повторяет рельефа мозга и мягкой мозговой обо­
лочки. На выпуклых участках извилин она срастается с мягкой мозговой обо­
лочкой, а на участках борозд и углублений — перебрасывается через них, об­
разуя подпаутинные пространства.

На выпуклой поверхности мозга подпаутинное пространство узкое (до 2 мм),

230

а кзади и в области основания оно неравномерно расширяется, образуя цистер­

ны головного мозга (Р. Д. Синельников, 1974). Между мозжечком и задней по­

верхностью продолговатого мозга располагается мозжечково-мозговая (буль-

барная) цистерна (1). Книзу она продолжается в субарахноидальное простран­

ство спинного мозга. Часть цистерны, залегающей в щели между миндалинами

мозжечка, называется валекулой (1а).

Кпереди и вентрально через узкое субарахноидальное пространство, располо­

женное под продолговатым мозгом, мозжечково-мозговая цистерна соообщается

с цистернами моста. Различают медиальную цистерну (8), лежащую в его основ­

ной борозде над скатом, и парные боковые цистерны моста (7), расположенные

в мосто-мозжечковом углу за пирамидой под наметом мозжечка. Медиальная

цистерна моста в передне-верхнем отделе переходит в межножковую (3), зале­

гающую между ножками мозга. Кпереди межножковая цистерна продолжается

в цистерну перекреста (4), лежащую между перекрестом зрительных нервов и

лобными долями. Поворачивая кпереди, она узкой щелью сообщается с цистер­

ной мозолистого тела (5), которая дугообразно опоясывает мозолистое тело спе­

реди, сверху и сзади. Задняя часть ее сообщается с цистерной большой вены

(8а), расположенной срединно над четверохолмием. Цистерна большой вены в

боковых отделах соединяется с обходящей цистерной (6), которая лежит в щели

между затылочными долями полушарий и верхней поверхностью мозжечка по

бокам от ножек мозга. В ней различают супра- и субтенториальные отделы.

Последний сообщается с боковыми цистернами моста. Расширенная часть суб-

арахноидального пространства в области боковой борозды называется цистерной

латеральной ямки большого мозга (2).

Гидроцефалия

Термином «гидроцефалия» объединены различные патологические состояния,

характеризующиеся увеличением объема желудочковой системы головного мозга

и подпаутинного пространства в результате избыточного накопления церебро­

спинальной жидкости. Сосудистые сплетения желудочков подвергаются атро­

фии, а их соединительнотканная основа — фиброзу. Эпителий при этом гибнет.

В сосудах головного мозга развиваются атеросклероз и гиалиноз. Оболочки

головного мозга утолщены, отечны; образуют множественные сращения — пре­

имущественно в области базальных цистерн и отверстий IV желудочка. Атро­

фия особенно выражена в полушариях большого мозга. Преимущественно стра­

дают белое вещество, мозолистое тело, свод. Прогрессирование процесса ведет

к сглаживанию извилин мозга, атрофии серого вещества коры, а также под­

корковых узлов.

По времени возникновения выделяют врожденную и приобретенную гидро-

цефалию.

Врожденная гидроцефалия проявляется значительным увеличением черепа

при рождении (более 35—40 см в окружности). Объем черепа быстро нарастает.

Голова приобретает шаровидную (реже асимметричную) форму. Лоб выстоит

над небольшим лицом, вены лица расширены. Из-за прогибания верхней стен­

ки глазницы отмечается пучеглазие. Черепные швы расширены, роднички увели­

чены, напряжены и не пульсируют. Кости черепа могут баллотировать. При­

обретенная гидроцефалия дает клинические проявления, в значительной мере

зависящие от возраста заболевшего. Чем позже развивается эта патология, тем

меньше возможность компенсаторного увеличения черепа и изменения его фор­

мы. В клинической картине превалируют симптомы внутричерепной гипертен-

зии: головная боль, тошнота, рвота, застойные диски зрительных нервов.

По клиническому течению различают острую и хроническую гидроцефалию.

Одна форма заболевания может переходить в другую.

231

По этиологическому принципу выделяют гидроцефалию, обусловленную

пороком развития, травмой, инфекцией или опухолью, и сопутствующую реак­

тивную гидроцефалию (А. А. Арендт, 1957).

По топографо-анатомическому принципу различают внутреннюю и наруж-

ную гидроцефалию. При внутренней гидроцефалии спинномозговая жидкость

скапливается в желудочках головного мозга, при наружной — преимущест­

венно в подпаутинном пространстве. Возможны смешанные формы заболевания.

Патогенетически различают закрытую и открытую гидроцефалию.
Закрытая (механическая, или обтурационная) возникает в результате раз­

вития препятствия на пути оттока спинномозговой жидкости. Обычно препятст­

вие располагается в наиболее узких местах желудочковой системы мозга: в

области водопровода, межжелудочковых отверстий, а также срединного и боко­

вого отверстий IV желудочка. Уровень обтурации определяет локализацию и

распространенность гидроцефалии.

По распространенности выделяют полную гидроцефалию (двустороннюю сим­

метричную и асимметричную), одностороннюю и частичную (парциальную). При

полной гидроцефалии расширена вся желудочковая система (при закрытии от­

верстий IV желудочка), при частичной — III и боковые желудочки (при обту­

рации водопровода мозга) или же один из боковых желудочков (при обтура­

ции соответствующего межжелудочкового отверстия).

При локальном уменьшении объема головного мозга на почве рубцовых из­

менений (травма, воспаление, кровоизлияние) ликвор скапливается неравномер­

но. Подтягивание стенок желудочка приводит к частичной внутренней гидроце­

фалии, а западение коры мозга — к частичной наружной гидроцефалии, прояв­

ления которой усугубляются наличием локальных оболочечных сращений.

Открытая гидроцефалия может быть арезорбтивной и гиперсекреторной.

Арезорбтивная гидроцефалия обычно бывает внутренней. Обусловлена слипчи-

вым процессом в субарахноидальном пространстве, приводящим к уменьшению

всасывания ликвора.

Гиперсекреторная наружная гидроцефалия вызывается избыточной

продукцией ликвора. Наряду с гиперсекрецией, связанной с раздражением хори-

оидальных сплетений головного мозга (воспаление, застой), возможна компенса­

торная гиперсекреция при недоразвитии головного мозга, атрофии его коры,

возникающей после воспалительных, сосудистых заболеваний, а также при

старческой ее атрофии.

Во многих случаях различные формы гидроцефалии сочетаются.

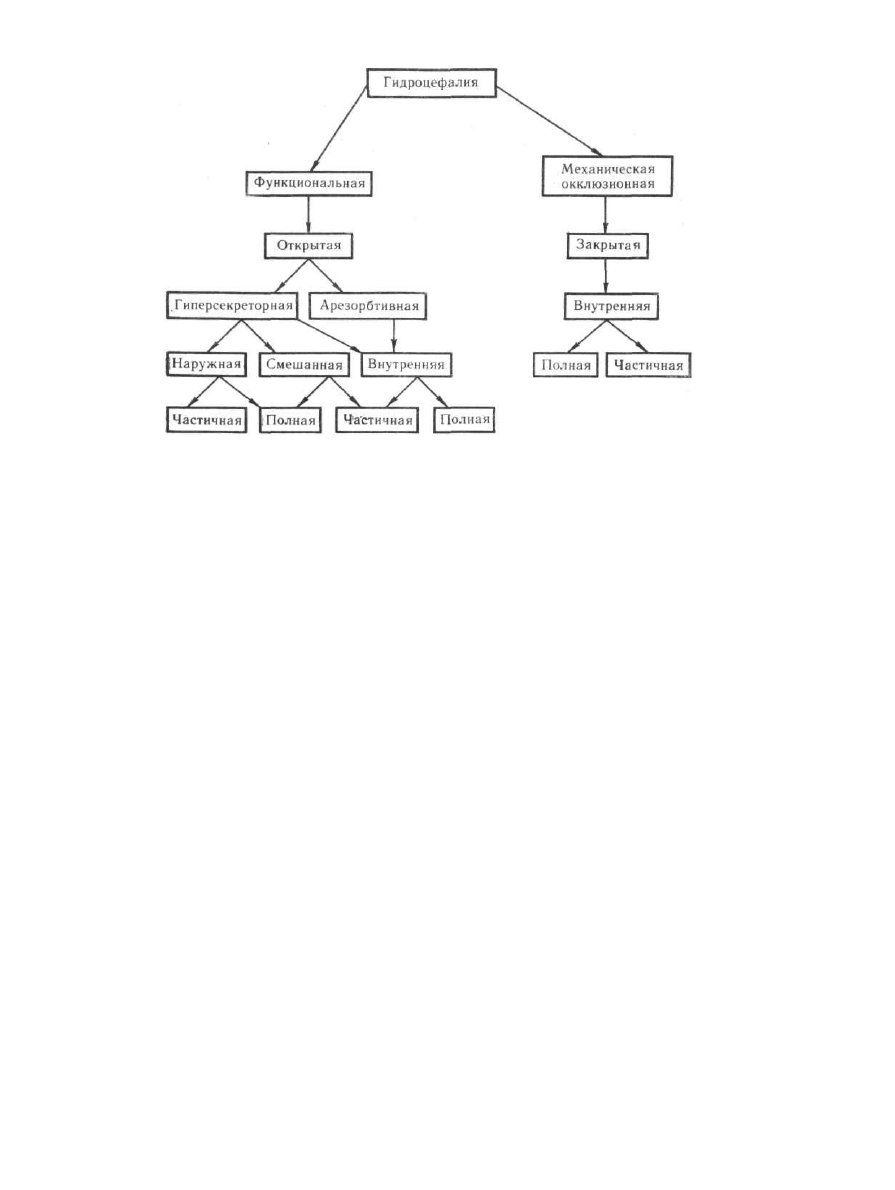

Рабочая группировка видов гидроцефалии выглядит следующим об­

разом (см. с. 234).

При распространенных (а иногда и ограниченных) формах гидроцефалии про­

исходят изменения в костях черепа. Их выраженность зависит от возраста, в ко­

тором возникла гидроцефалия, компенсаторных возможностей организма, а

также вида и выраженности гидроцефалии.

При гидроцефалии, возникшей в детском возрасте, размеры черепа увели­

чиваются тем больше, чем раньше развился процесс и чем активнее накапли­

вается спинномозговая жидкость (рис. 214).

Особенно это выражено при врожденной гидроцефалии. При стабилизации

процесса размеры черепа не уменьшаются. При частичной гидроцефалии проис­

ходит асимметричное увеличение размеров черепа (рис. 215).

Форма черепа при распространенной гидроцефалии обычно шаровидная,

без втяжения по ходу швов. Возникает вдавление дна передней черепной ямки,

особенно решетчатой пластинки и клиновидного возвышения. Уплощены туре­

цкое седло и скат, увеличен сфеноидальный угол. При этом формируется плати-

базия. Отверстия основания черепа симметрично расширяются, контуры их ста­

новятся нечеткими. Возможны уплощение предперекрестной борозды и опуще­

ние передних клиновидных отростков.

232

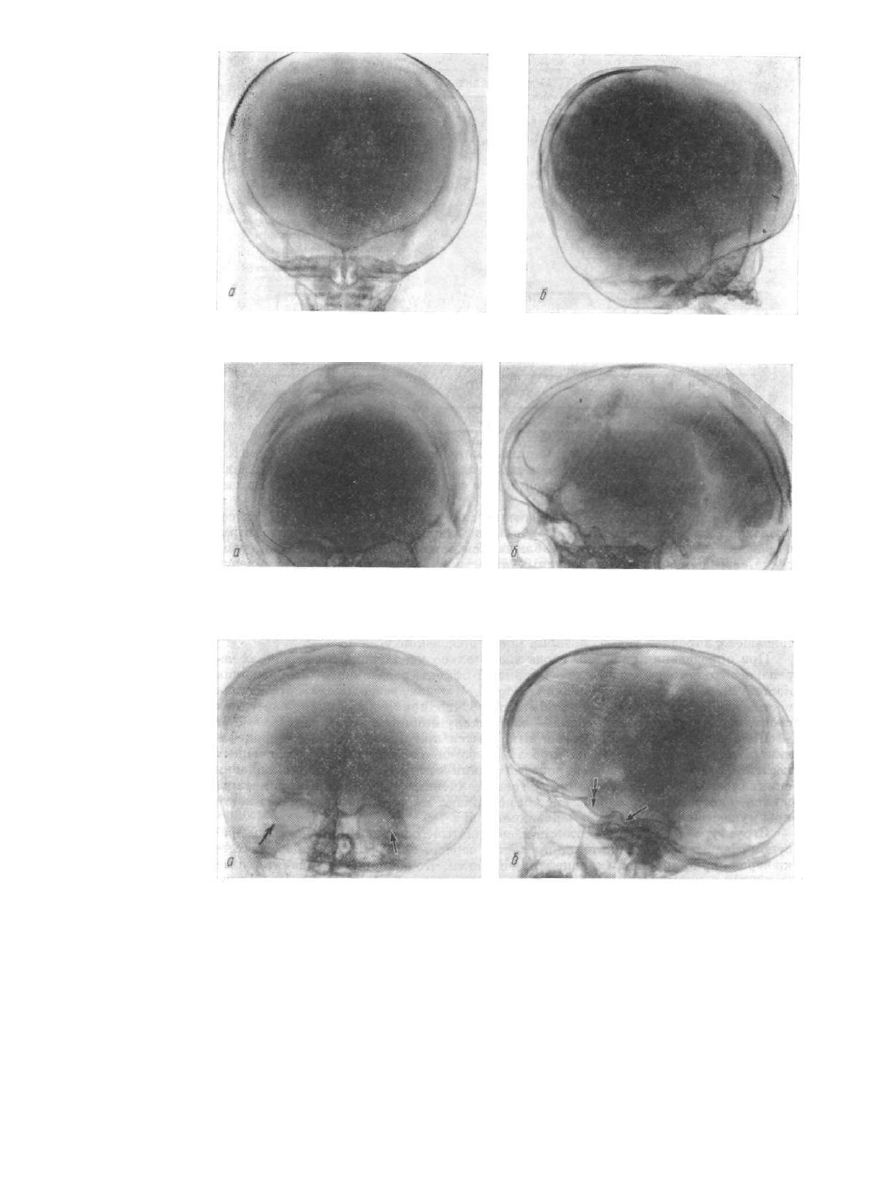

Рис. 214. Обзорные рентгенограммы черепа больного  Д . , 2 года (а, б).

Наружная открытая гиперсекреторная гидроцефалия. Шаровидная форма черепа

Рис. 215. Обзорные рентгенограммы черепа больного М., 14 лет (а. б).

Внутренняя частичная арезорбтивная гидроцефалия, развившаяся после туберкулезного менинги­

та. Асимметрия черепа

Р и с . 216. Обзорные рентгенограммы черепа больного К., 30 лет (я, б).

Компенсированная внутренняя открытая арезорбтивная гидроцефалия, приобретенная нлатибазия

(стрелки), расширение входа в турецкое седло (двойные стрелки)

233

Турецкое седло при поздно возникшей наружной или внутренней открытой

гиперсекреторной гидроцефалии обычно не изменяется, а при врожденной или
ранней приобретенной может расширяться его вход и укорачиваться спинка

(рис. 216).

Внутренняя закрытая, а также открытая арезорбтивная гидроцефалия со­

провождается значительными вторичными гидроцефально-гипертензионными
изменениями турецкого седла. Наблюдаются остеопороз, нечеткость контуров

седла, атрофия задних клиновидных отростков и спинки седла, расширение

входа в седло.

Толщина костей черепа в детском возрасте уменьшается. Особенно значи­

тельное истончение свода наблюдается при врожденной гидроцефалии. В области
переднего и заднего родничков местами сохраняются обширные участки неокос-
теневшей фиброзной ткани, которые могут прослеживаться до 5—6 лет.

При определении толщины свода значительно увеличенного в размерах че­

репа необходимо учитывать проекционный эффект раздельного изображения
костей прилежащей и отдаленной сторон. Каждая раздельно изображенная
кость из-за малой толщины может быть ошибочно принята за одну из пластинок

свода, а расстояние между ними — за толщину диплоического слоя.

Швы черепа расширены, четче выявляются при приобретенной гидроцефа­

лии, а при врожденной плохо прослеживаются на фоне резко истонченных

костей. При стабилизации гидроцефалии или замедлении темпа накопления

спинномозговой жидкости формируются удлиненные зубцы швов, а из неслив-
шихся с костью центров окостенения возникают множественные шовные кости
преимущественно по ходу ламбдовидного шва.

Структура свода мелкопетлистая, сосудистый, особенно диплоический, ри­

сунок обеднен из-за малой толщины костей черепа. Рельеф внутренней пластин­
ки черепа при наружной гидроцефалии сглажен, что объясняется значительным
слоем ликвора между поверхностью головного мозга и костями черепа. Внут­
ренняя закрытая гидроцефалия, а иногда и открытая с наличием сращений в
субарахноидальном пространстве, сопровождается усилением рельефа пальце­
видных вдавлений, возникающего в силу более тесного примыкания мозговых

234

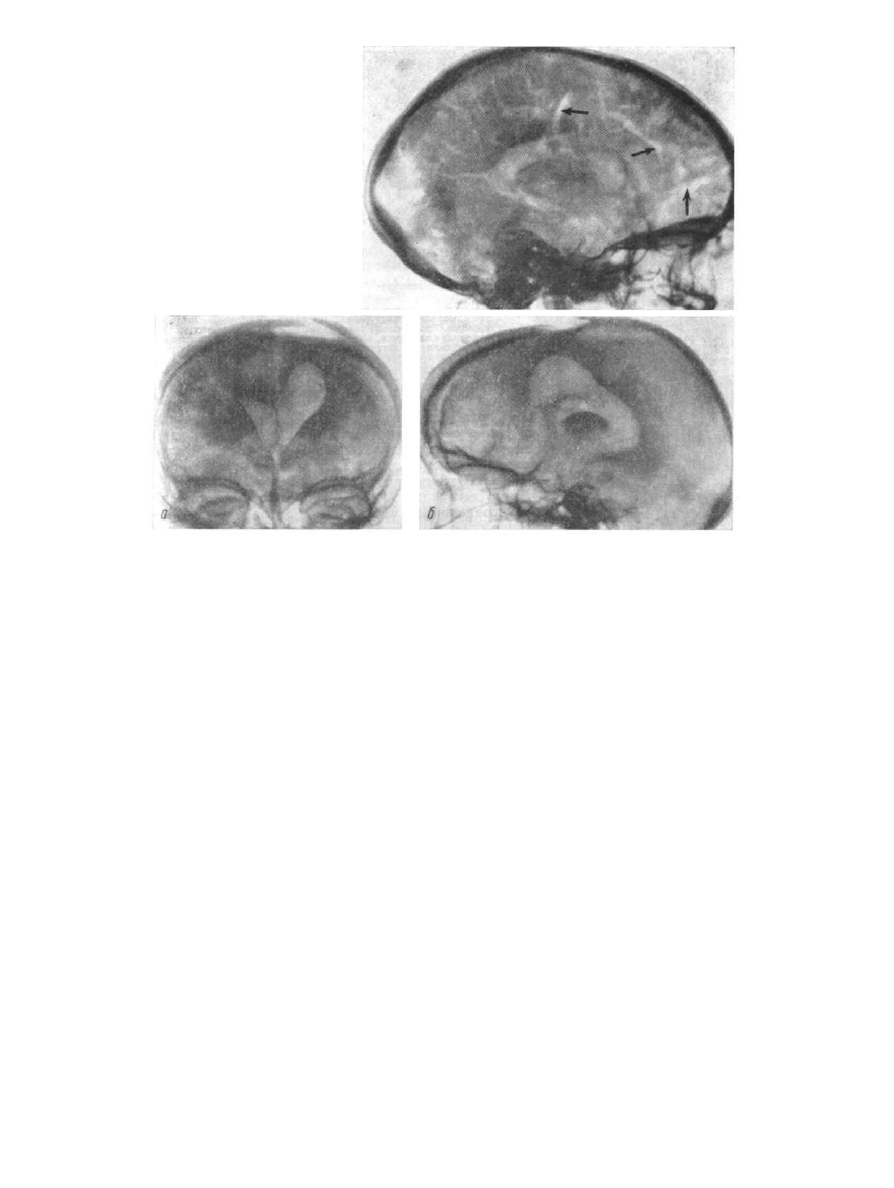

Рис. 217 . Пневмоэнцефало-

грамма в боковой про­

екции.

Наружная гидроцефалия.

расширение подпаутинньтх

пространств в лобной и ча­

стично теменной области

(обозначены стрелками)

Рис. 218. Пневмоэнцефало-

граммы в задней (а) и бо­

ковой (б) проекциях.
Внутренняя частичная от­

крытая гидроцефалия. Под­

тягивание крыши передних

отделов левого бокового же­

лудочка по направлению к

дефекту свода черепа

извилин к костям черепа. Однако по мере нарастания внутренней гидроцефа­
лии атрофируется мозговое вещество, растягиваются мозговые извилины, в свя­
зи с чем сглаживаются пальцевидные вдавления.

Таким образом, по данным краниографии можно диагностировать выра­

женную гидроцефалию, а иногда и высказать предположение о ее виде. Однако
решающей в диагностике является контрастная рентгенография с введением
газа или бароконтрастных веществ. Пневмоэнцефалографию применяют при

открытой гидроцефалии.

При наружной гидроцефалии воздух поступает в расширенные подпаутин-

ные пространства головного мозга. По распределению газа можно определить

протяженность и степень изменений, а нередко и установить их природу
(рис. 217). Распространенная и ограниченная наружная гидроцефалия возникает
вследствие гиперсекреции при воспалительных, посттравматических процессах

или компенсаторно при врожденном недоразвитии или вторичной атрофии коры

большого мозга. Субарахноидальные пространства (в том числе и цистерны)
расширены, свободно заполняются газом. Желудочки незначительно увеличены,

стенки их сглажены или закруглены. При ограниченной атрофии мозгового

вещества, обусловленной травмой или сосудистыми изменениями (тромбоз,
гематома), скопление газа на участках неравномерного расширения субарах-
ноидальных пространств соответствует западению коры большого мозга на уров­
не рубцовых внутримозговых изменений.

Внутренняя открытая распространенная гидроцефалия обычно протекает

с облитерацией субарахноидальных пространств преимущественно выпуклой
поверхности большого мозга и носит арезорбтивный характер. Цистерны при

235

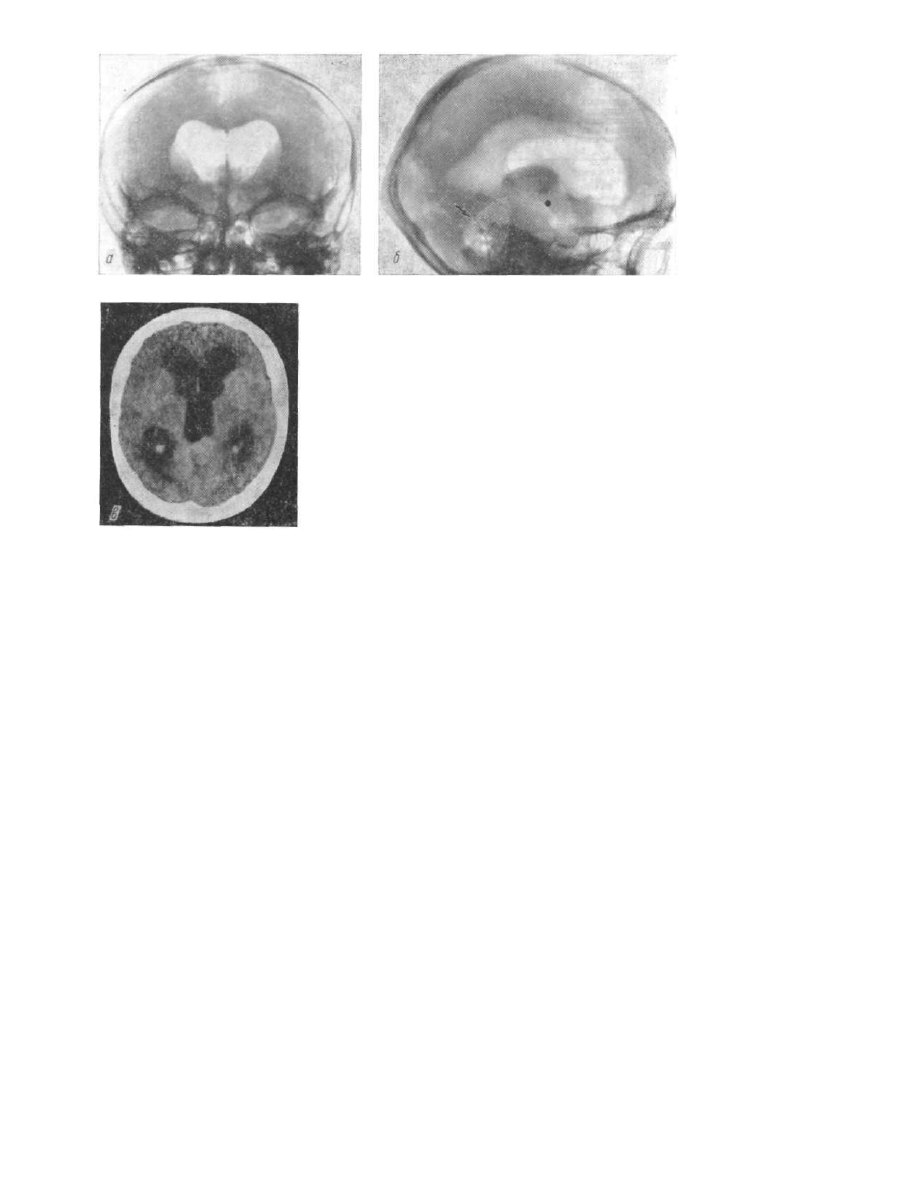

Р и с . 219. Пневмовентрикулограммы:

а — задняя, б — боковая проекции. Аксиальная компью­

терная томограмма: в — срез на уровне нижних отделов

теменных долей. Внутренняя закрытая симметричная гидро­

цефалия. Значительно расширены боковые, III (точка) и IV

(стрелка) желудочки, в боковых желудочках (в) обызвсствле-

ны сосудистые сплетения (наблюдение В. А. Рогожина)

пневмоэнцефалографии контрастируются неравно­
мерно, прерывисто, а субарахноидальные щели по
выпуклой поверхности большого мозга не контра­
стируются или контрастность их снижена из-за
значительного уменьшения объема. Желудочковая

система расширена равномерно, но иногда расши­
ряется только ее супратенториальный отдел (боко­
вые и  I I I желудочки). Стенки желудочков стано­
вятся выпуклыми. Если сращения развиваются

на уровне намета мозжечка, газ скапливается пре­

имущественно под наметом в мозжечково-продолго-

ватомозговой цистерне и цистерне моста.

Внутренняя открытая частичная гидроцефалия возникает вследствие атро­

фии белого вещества головного мозга после удаления опухоли, абсцесса, в ре­
зультате рубцевания очагов энцефалита, последствий тромбоза сосудов головно­
го мозга, после травмы и т. д. При этом локально и асимметрично увеличивается
и деформируется один боковой или III желудочек, а в некоторых случаях —
только один из рогов бокового желудочка (рис. 218). Постепенно рубец подтяги­
вает к участку повреждения всю желудочковую систему или один расширенный
желудочек на стороне повреждения (мигрирующий желудочек). Изолированное
увеличение IV желудочка характерно для аномалии развития мозжечка.

Внутренняя закрытая гидроцефалия может возникать в результате пороков

развития желудочковой системы, Рубцовых изменений или объемных процессов,
расположенных внутри или вблизи желудочков (рис. 219). Чаще препятствие к
оттоку спинномозговой жидкости возникает в наиболее узких местах желудоч­
ков. В зависимости от уровня препятствия и его отношения к желудочковой

системе может возникнуть распространенная или частичная внутренняя гидро­

цефалия. Окклюзионная гидроцефалия может развиваться постепенно и остро
в результате вклинения мозга (височно-тенториального, мозжечково-тентори-
ального или миндалин мозжечка) в шейно-дуральную воронку.

При внутренней закрытой гидроцефалии с помощью пневмоэнцефалографии

обычно удается определить только нижнюю границу окклюзии. Поэтому для
уточнения состояния желудочковой системы и определения верхнего или ниж­
него уровня окклюзии при закрытой гидроцефалии чаще применяют баровент-

рикулографию (3. Н. Полянкер, 1979).

236

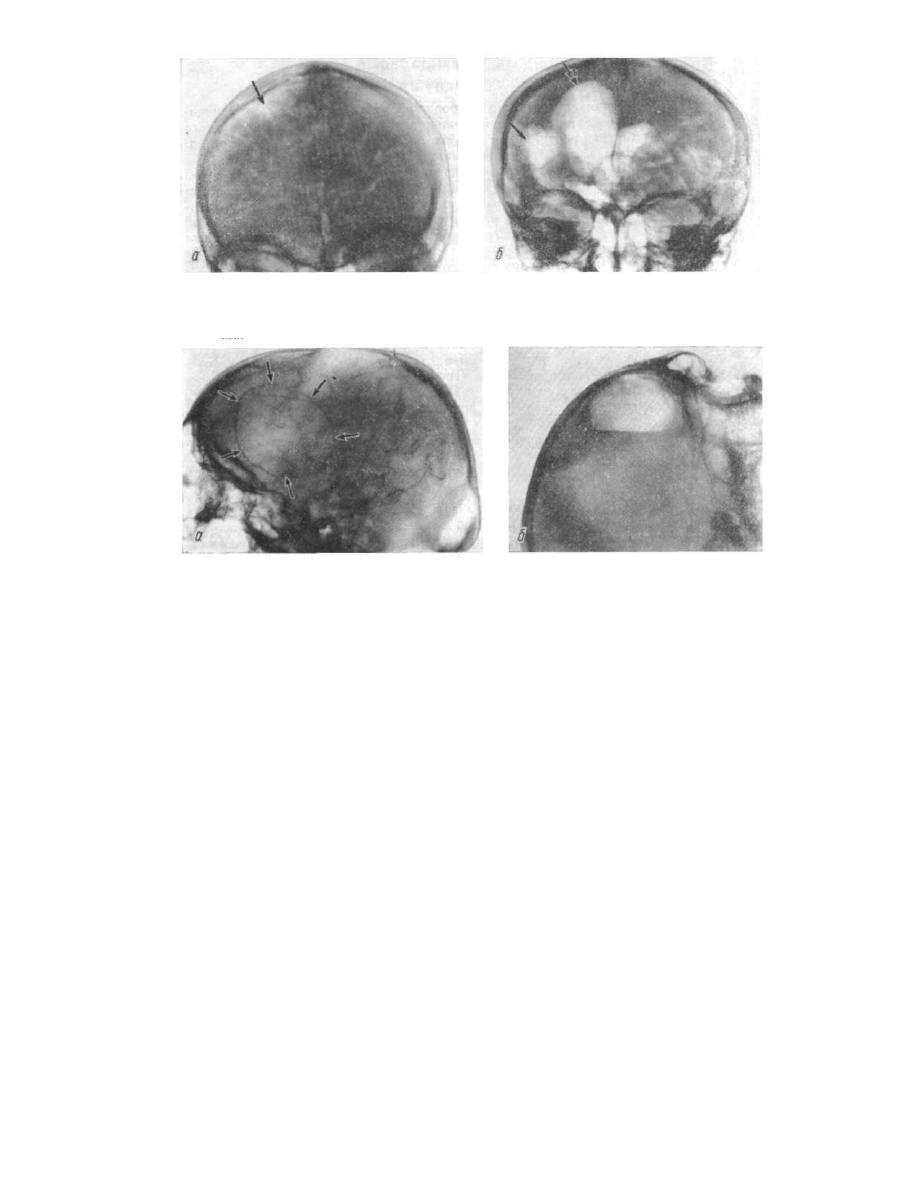

Рис. 220. Пневмоэнцефалограммы в задней проекции:

а — распространенный листовидный арахноидит в правой теменной области после закрытой травмы

черепа (пораженный участок обозначен стрелкой); б — незаполнение подпаутинных пространств

над правым и частично левым полушарием; порэнцефалия справа (обозначена стрелкой) после

закрытой травмы черепа. Правый боковой желудочек гидроцефальный (обозначен двойной стрел­

кой)

Р и с . 2 2 1 .  К а р о т и д н а я ангиограмма, выполненная в позднюю артериальную фазу в боковой

проекции (а). Кольцевидная сеть сосудов обозначена стрелками. Абсцессограмма
в задней поперечной проекции (б). Видна полость, заполненная воздухом, с горизон­
тальным уровнем жидкости.
Абсцесс правой лобной области

При окклюзионной гидроцефалии нарушено прохождение контрастного ве­

щества. В зависимости от уровня окклюзии могут наблюдаться симметричное

или асимметричное расширение, увеличение объема и закругленность стенок

желудочков головного мозга. При неполной окклюзии в результате сдавления

желудочков извне возникают их асимметричная деформация и смещение. По

этим признакам устанавливают локализацию процесса.

Таким образом, сочетанное контрастирование желудочковой системы и суб-

арахноидального пространства позволяет уточнить как уровень окклюзии, так

и ее протяженность. Нередко при этом удается установить не только топический,

но и этио-патогенетический диагноз.

Данные ангиографии в диагностике гидроцефалии не имеют решающего зна­

чения. При внутренней гидроцефалии, как открытой, так и закрытой, отмечают­

ся выпрямление изгибов передней мозговой артерии и плавное дугообразное

смещение кверху перикалезной, а также оттеснение средней мозговой артерии

кнаружи увеличенными боковыми желудочками.

При помощи компьютерной томографии можно диагностировать гидроцефа­

лию и уточнить ее вид без введения рентгеноконтрастных веществ в ликворную

систему и сосуды головного мозга.

237

Арахноидиты, арахноидальные
и внутримозговые кисты

Арахноидиты бывают слипчивые и кистовидные. При слипчивом ограничен­

ном арахноидите определяются резкое сужение и деформация подпаутинного

пространства, а при распространенном — его изображение отсутствует над од­

ним или обоими полушариями головного мозга.

Кистевидный арахноидит наблюдается после закрытой черепномозговой

травмы, проникающих огнестрельных ранений мозга, абсцессов, кровоизлия­

ний и обычно сочетается со слипчивым. На пневмоэнцефалограммах определяет­

ся одиночное или множественные расширения округлой или неправильной

формы при отсутствии рисунка мозговых борозд (рис. 220). Возможно также

расширение базальных цистерн.

Кисты образуются на месте разрушенного мозгового вещества в области внут-

римозговых кровоизлияний различного (главным образом травматического)

происхождения. Они могут быть одиночными или множественными и иногда

достигают больших размеров. При этом на пневмоэнцефалограммах могут опре­

деляться незначительное смещение и деформация компонентов желудочковой

системы соответственно локализации кисты.

Важное диагностическое значение имеет кистография, позволяющая опре­

делить локализацию и размеры кисты. При этом контрастное вещество (чаще

газ) вводят в ее полость путем прокола. При сообщении с желудочками мозга

или подпаутинным пространством (порэнцефалия) киста заполняется контраст­

ным веществом.

При ангиографическом исследовании определяется смещение магистральных

сосудов и их ветвей, а также наличие бессосудистой зоны в области кисты.

Абсцесс

Абсцесс головного мозга развивается вследствие проникновения инфекции

в мозговое вещество гематогенно или при открытой черепномозговой травме.

На краниограммах можно обнаружить смещение обызвествленного шишко­

видного тела. На пневмоэнцефалограммах отмечаются смещение и деформация

желудочковой системы соответственно локализации абсцесса. При позднем трав­

матическом абсцессе отмечается рубцовая деформация желудочков мозга. Из-за

этого интерпретация пневмоэнцефалограмм бывает затруднительна.

На ангиограммах при абсцессе выявляется смещение магистральных сосудов

и их ветвей и образование бессосудистого участка. Нередко (15—20 %) в капил­

лярную фазу и ранний период венозной можно обнаружить нежную кольцевид­

ную сеть сосудов капсулы абсцесса (рис. 221, а). Характерным является также

замедление общего и регионарного кровотока (А. П. Ромоданов, 1978).

Более информативна абсцессография. При этом методе контрастное вещество

вводят непосредственно в полость абсцесса после отсасывания гноя через иглу.

Только после этого выполняют рентгенографию черепа. Кроме обычных обзор­

ных снимков, для выявления горизонтального уровня жидкости следует произ­

водить также снимки в задней и передней проекциях с горизонтальным (попереч­

ным) ходом луча (рис. 221, б).

Артерио-венозные аномалии

Артерио-венозные аномалии (аневризмы) встречаются в 2 раза чаще у муж­

чин, чем у женщин. Аневризматические расширения сосудов головного мозга
обусловлены образованием артерио-венозных шунтов в результате врожденного

нарушения развития. Нередко они сочетаются с аномалиями развития сосудов

мягких тканей головы и лица. Клинически проявляются преимущественно в
детском и юношеском возрасте (Ф. Д. Подольский, Г  . С . Даниленко, А. П. Бур-

238

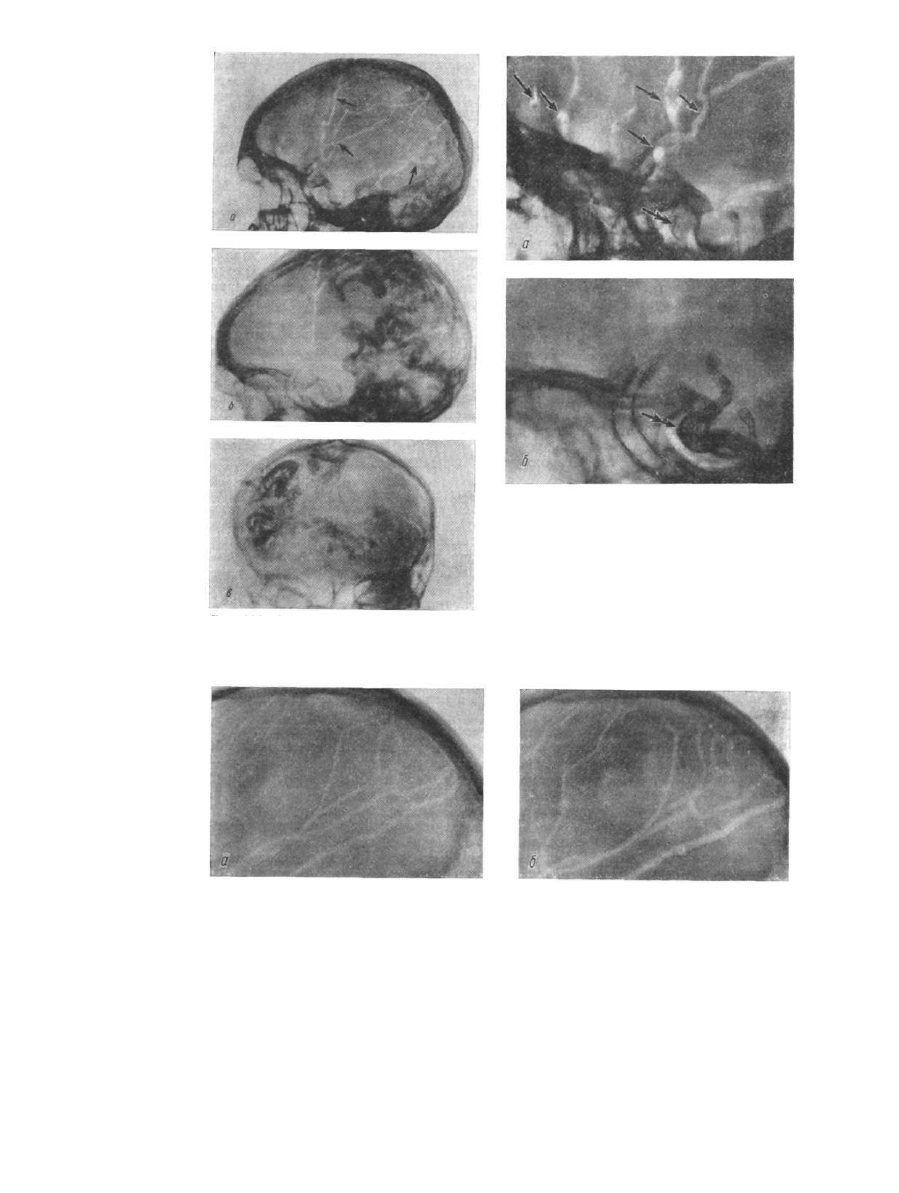

Рис. 223. Фрагменты рентгенограммы (а) и ан-

гиотраммы (б) в боковой проекции.
Артерио-венозная аномалия. Венозные отвер­

стия диплоических каналов, борозда средней

оболочечной артерии обозначены одинарными

стрелками; углубления сонной борозды соот­

ветственно увеличенному изгибу сифона сон­

ной артерии — двойными

Р и с . 222. Обзорная рентгенограмма (а) и ангиограммы (б, в) в боковой (в, б) и задней (в) про­

е к ц и я х .

Артерио-венозная аномалия (аневризма). Равномерный гиперостоз свода черепа, участки расши­

рения борозд передней и задней ветвей средней оболочечной артерии обозначены стрелками. От­

мечается контрастирование расширенных уродливо извитых сосудов аневризмы

Рис. 224. Фрагменты рентгенограмм черепа в боковой проекции.

Артерио-венозная аневризма правой теменной области (а). За 8 лет (б) увеличились ширина артери­

альных борозд и диплоических каналов теменных костей, размеры венозных отверстий, а также

возросло их количество

239

луцкий, 1966). Высказано мнение и о посттравматической перестройке сосудов.

При этом отсутствие капилляров объясняют их артериализацией, а извитость

артерий — венофикацией. Предполагается также викарное расширение одних

сосудов при сужении или запустевании других (М. Б. Копылов, 1968). Воз­

можно изолированное поражение сосудов мягких покровов головы или только

сосудов головного мозга.

Кровоснабжение внутричерепных артерио-венозных аневризм осуществ­

ляется из нескольких источников: наиболее часто — из системы передней и

средней мозговых артерий, реже — из менингеальных ватвей наружной сонной

артерии. Артерио-венозные аневризмы малых размеров (2—4 см) у 71 % боль­

ных снабжаются только одной артериальной ветвью, средних (5—8 см) — одной

или 2—3 ветвями, а крупных (9—15 см) — преимущественно (в 73 % случаев)

2—3 артериальными ветвями (Г. Ю. Коваль, Г. С. Даниленко, А. П. Бурлуцкий,

1974). Очаговая симптоматика преобладает над общемозговой и проявляется

эпилептической, геморрагической и смешанной формами. Наиболее характерно

сочетание приступов эпилепсии (особенно джексоновского типа) с внутричереп­

ными геморрагиями, развившимися в молодом возрасте.

У 75 % больных отмечаются острые и хронические нарушения психики,

которые со временем усугубляются из-за прогрессирующих дегенеративных из­

менений сосудов головного мозга и кровоизлияний. У 25 % больных опреде­

ляются сосудистые шумы над аневризмой. У 5 % больных сосуды мягких тка­

ней головы или лица расширенные, извитые, пульсирующие. Иногда наблю­

даются родимые сосудистые пятна или ветвистые ангиомы кожи.

Церебральная ангиография является наиболее информативной в диагностике

артерио-венозных аномалий. Однако и на обзорных рентгенограммах черепа

можно выявить изменения, позволяющие заподозрить, а иногда и распознать

процесс.

В 7—29 % случаев на бесконтрастных рентгенограммах во всех возрастных

группах выявляется обызвествление сосудов крупных аневризм, а аневризм

средних размеров — после 20 лет. Обызвествленные стенки имеют вид нежных

кольцевидных, линейных или палочковидных, параллельно расположенных

или одиночных теней. Реже обнаруживаются грубые палочковидные, скобко-

образные или скорлупообразные тени, отражающие причудливую форму изме­

ненных сосудов.

При артерио-венозных аневризмах изменения черепа проявляются гиперо-

стозом и усилением сосудистого рисунка (преимущественно расширением ар­

териальных борозд; рис. 222). Это обусловлено грубыми дисциркуляторными

расстройствами в результате прямого шунтирования артериальной крови в ве­

нозное русло. Продвижение больших масс крови через участки венозного русла

под высоким давлением и при низком сопротивлении сосудистой стенки приво­

дит к гиперваскуляризации костей черепа и нарастающему расширению сосу­

дов (рис. 223, 224).

Изменения толщины и сосудистого рисунка свода более выражены при круп­

ных аневризмах, снабжающихся из нескольких артериальных ветвей, особенно

менингеальных. В результате гиперостоза толщина костей свода достигает 9—

10, иногда 11 —16 мм. В некоторых случаях преобладает распространенный

гиперостоз внутренней пластинки, а изредка — локальный над аневризмой.

Артериальные борозды средней оболочечной артерии могут углубляться до

3—4 мм и расширяться до 3—9 мм. Удлинение артерий сопровождается увели­

чением их извилистости. Изредка выявляется усиление ветвления борозд.

При каротидной ангиографии контрастируется артерио-венозная аневризма

и кровоснабжающая ее расширенная ветвь средней оболочечной артерии, за­

легающая в измененной борозде.

Диплоические каналы при артерио-венозных аномалиях развития могут рас­

ширяться до 6—9 мм, а иногда они выпрямляются. Контуры их теряют бухтооб-

240

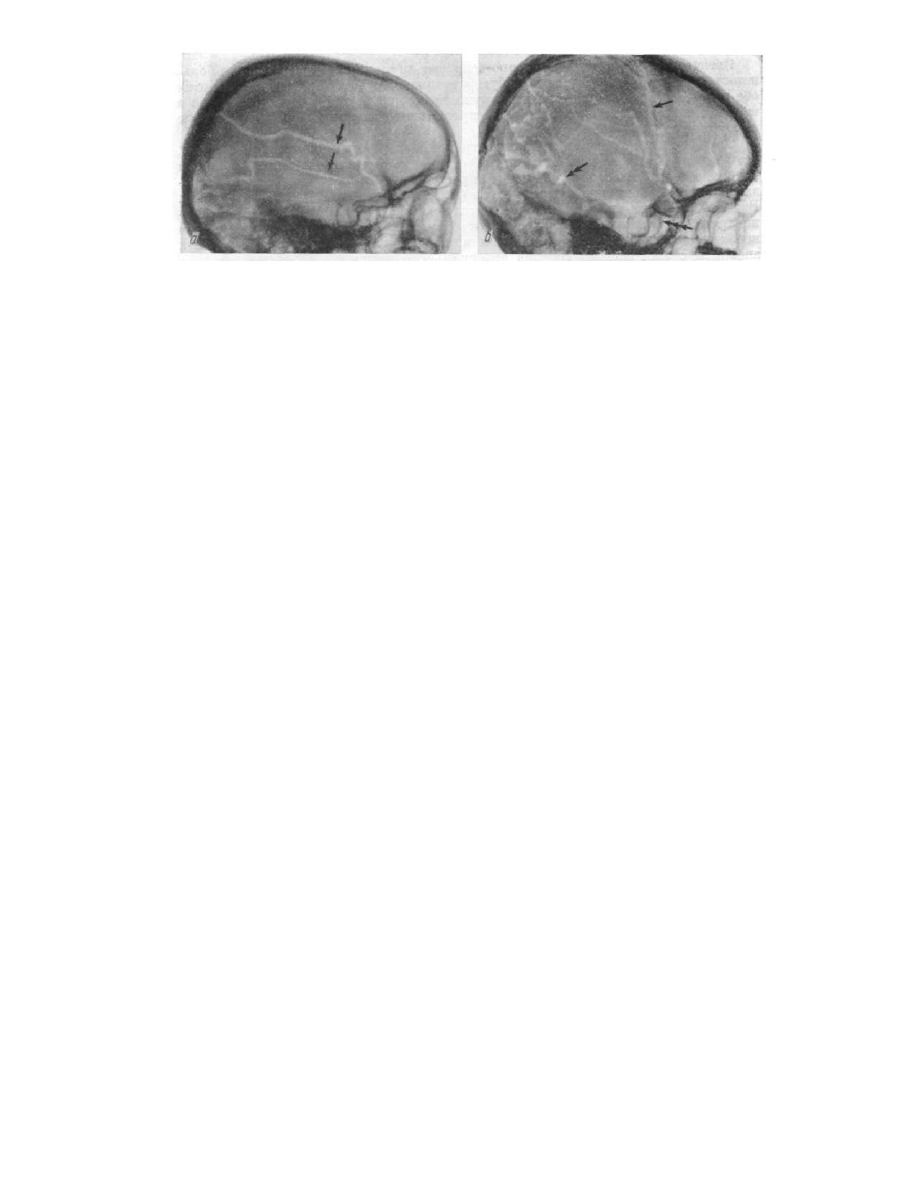

Р и с . 225. Обзорные рентгенограммы черепа в боковой (а, б) проекции.

Артерио-венозная аневризма левой теменной области. Артериальные борозды обозначены одинар­

ной стрелкой, венозные отверстия — двойной, сонная борозда — тройной

разность, сглаживаются, склерозируются. В отличие от борозд оболочечной арте­
рии они не имеют строгой локализации. Возможно развитие сети вновь образо­

ванных диплоических каналов соответственно их расположению над аневриз­
мой. По ходу диплоических каналов появляются единичные или множественные

округлые яркие просветления (венозные отверстия) диаметром в 1—4 мм.

Каналы эмиссарных вен (выпускников) черепа могут расширяться до 3—

11 мм (в норме — 0,5—2 мм). Частота выявления лобного, теменного и заты­

лочного каналов увеличивается до 11—16 % (вместо 0,1 — 1  % ) .

В основании черепа наблюдаются углубление сонной борозды, незначитель­

ное увеличение сагиттального размера турецкого седла (до 15—16 мм). Иногда

контуры турецкого седла становятся нечеткими, спинка истончается. Эти из­

менения характерны для крупных артерио-венозных аневризм, снабжающихся
кровью из ветвей внутренней сонной артерии, и обусловлены расширением си­

фона (рис. 225). Углубленная сонная борозда на рентгенограмме в боковой
проекции дает четкую скобкообразную тень, расположенную на 6—10 мм кпе­
реди от передней стенки турецкого седла. В норме глубина сонной борозды со­

ставляет 1—5 мм и характерна только для взрослых. Поэтому выявление даже

неглубокой борозды у детей и юношей свидетельствует о внутричерепной сосу­

дистой патологии.

Каротидную ангиографию выполняют с обеих сторон для исключения крово­

снабжения артерио-венозной аневризмы внутренней сонной артерией противо­

положной стороны. Нередко для определения всех источников ее питания при­
бегают и к контрастированию наружной сонной артерии, а иногда и позвоноч­
ной. При необходимости выполняют суперселективную ангиографию.

При ангиографии в связи с выраженным артерио-венозным шунтированием

отмечается раннее заполнение контрастным веществом (на первых секундах
артериальной фазы) конгломерата расширенных, уродливо извитых афферент­
ных и эфферентных сосудов, а также их раннее опорожнение с заполнением ве­
нозных синусов. Нередко артерии и вены не имеют четкого разграничения. Очень
часто не заполняются передняя мозговая артерия на стороне расположения
артерио-венозной аневризмы и мелкие ответвления магистральных сосудов на
участке ее расположения. В большинстве случаев магистральные сосуды не
смещены, что является отличительным признаком артерио-венозной аневризмы.

Однако при осложнении артерио-венозных аневризм субдуральным или внутри-

мозговым кровоизлиянием соответствующие периферические или магистраль­
ные сосуды смещаются. При осложнении аневризм внутрижелудочковым крово­

излиянием магистральные сосуды не смещаются.

При крупных внутричерепных артерио-венозных аневризмах расширяется

и удлиняется, образуя дополнительные изгибы, экстракраниальный участок

внутренней сонной артерии, а иногда — наружная и общая сонная артерии.

241

Внечерепные (наружные) артерио-венозные аномалии сосудов головы в боль­

шинстве случаев имеют значительную протяженность, а нередко поражаются

обе стороны. Расширенные ветви наружной сонной артерии через отверстие в

черепе иногда сообщаются с верхним продольным синусом, образуя кровяную

кисту синуса (sinus pericranii).

Определение локализации, распространенности, степени изменений сосудов,

источников кровоснабжения и путей оттока из артерио-венозных аневризм

позволяет наметить тактику лечения и решить вопрос о возможности клипиро-

вания или баллонизации путей притока (А. П. Ромоданов, В. И. Щеглов, 1979).

Важное значение имеет контрастное исследование в момент проведения балло­

низации. Тщательный анализ данных рентгеноконтрастного исследования

необходим также для исключения сочетания внутримозговых артерио-венозных

аневризм с аневризмами сосудов артериального круга.

Больным с артерио-венозными аневризмами показано оперативное лечение.

В противном случае процесс неуклонно прогрессирует.

Аневризмы сосудов головного мозга

Основной причиной образования аневризм считают врожденные аномалии,

которые чаще всего локализуются в артериях (Crarvford, 1959; Э. И. Злотник,

1967, и др.)- Нередко они являются осложнением закрытой черепно-мозговой

травмы (М. Б. Копылов, 1960). Возможно образование аневризм при атеро­

склерозе сосудов головного мозга и воспалительных процессах.

Наиболее часто формируются аневризмы внутренней сонной (39,3%), пе-

редней мозговой и соединительной артерий (36,8  % ) , реже — средней мозговой

(20 %) и изредка — базилярной артерий (4 %) у места деления (отхождения)

или соединения сосудов (Э. И. Злотник, 1967).

По особенностям поражения стенки различают истинные аневризмы с вы­

пячиванием всех слоев, расслаивающие (при проникновении крови под наруж­

ные оболочки артерии через отверстие в интиме) и ложные (при ограниченных

кровоизлияниях).

По форме истинные ограниченные аневризмы делят на мешотчатые и верете­

нообразные. Мешотчатые аневризмы образуются путем выпячивания одной из

стенок, иногда с формированием шейки, веретенообразные — вследствие рав­

номерного расширения просвета сосуда. Иногда они имеют значительную про­

тяженность (диффузные аневризмы).

В передних отделах артериального круга преобладают мешотчатые аневриз­

мы, в базилярной артерии — веретенообразные, диффузные, а изредка и рас­

слаивающие.

По величине различают малые (2—Змм), средние (0,5—2 см) и большие

(2—5 см и более) аневризмы. Величина шейки мешотчатой аневризмы колеблется

от 2—3 мм до 1 см. Аневризмы сосудов головного мозга, как правило, являются

единичными, но изредка их бывает 2—3 и более.

Клинические симптомы интракраниальных аневризм зависят от их локали­

зации и размеров, а также сопутствующих осложнений (разрыв аневризмы с

кровоизлиянием и спазмом артерии).

Решающая роль в диагностике интракраниальных аневризм принадлежит

данным ангиографии, так как при бесконтрастной рентгенографии черепа их

выявляют редко. Однако в некоторых случаях на краниограммах можно обна­

ружить частичное обызвествление стенок аневризмы — скобкообразную тень

или полное кольцевидное ее обызвествление. Наиболее часто участки обызвест­

вления проецируются впереди и сбоку турецкого седла, иногда — на фоне

его или несколько выше, крайне редко — сзади.

Аневризмы больших размеров могут сопровождаться локальной атрофией

кости, что объясняется усиленной пульсацией прилежащего расширенного со-

242
