Рис. 195. Варианты кубовидной кости (а, б).

Отчетливо прослеживаются суставные щели между внутренней клино­

видной, ладьевидной и основанием I плюсневой кости, а также внутрен­

ний отрезок щели между ладьевидной и таранной. Хорошо контуриру-

ются сесамовидные кости I пальца и щели его плюснефалангового и

межфалангового суставов.

Б о к о в о й  с н и м о к  с т о п ы делают в положении исследуемого

лежа на боку.. На боковом (наружном) снимке представлены все отде­

лы стопы, но лишь задний отдел (таранная, пяточная и в меньшей сте­

пени ладьевидная и кубовидная кости и их суставы) дает изолирован­

ное изображение. Остальные кости среднего и переднего отделов стопы

проекционно накладываются друг на друга, и удается дифференциро­

вать лишь некоторые из их контуров (рис. 196, а). Так, прослеживается

контур нижней поверхности V плюсневой кости, ее бугристость и в

меньшей степени ее головка. Прослеживаются суставные поверхности

оснований плюсневых костей, лучше всего II плюсневой. Довольно чет­

ко контурируются головка I плюсневой кости и сесамовидные кости

у ее подошвенной поверхности.

Боковой снимок используется главным образом для изучения свода

стопы. В этом случае он делается в состоянии максимальной статиче­

ской нагрузки на стопу, т. е. в положении исследуемого стоя. Продоль­

ный свод стопы (см. рис. 187, а) определяется двумя ориентирами —

высотой (h) и углом (а). Их определяют на боковом снимке путем

построения вспомогательного треугольника (рис. 196, б). Из точки в

середине таранной кости проводят две прямые линии к точкам опоры

стопы на подошвенной поверхности пяточного бугра и сесамовидной

кости у головки I плюсневой кости. Угол а, образованный этими линия­

ми, составляет 90—100°. Если точки опоры стопы соединить горизон­

тальной линией и из вершины угла опустить на нее перпендикуляр, то

его длину принимают за высоту свода стопы h, которая равняется 50—

60 мм. Исходной точкой построения треугольника может быть нижний

полюс таранно-ладьевидного или клиноладьевидного сустава (угол a

356

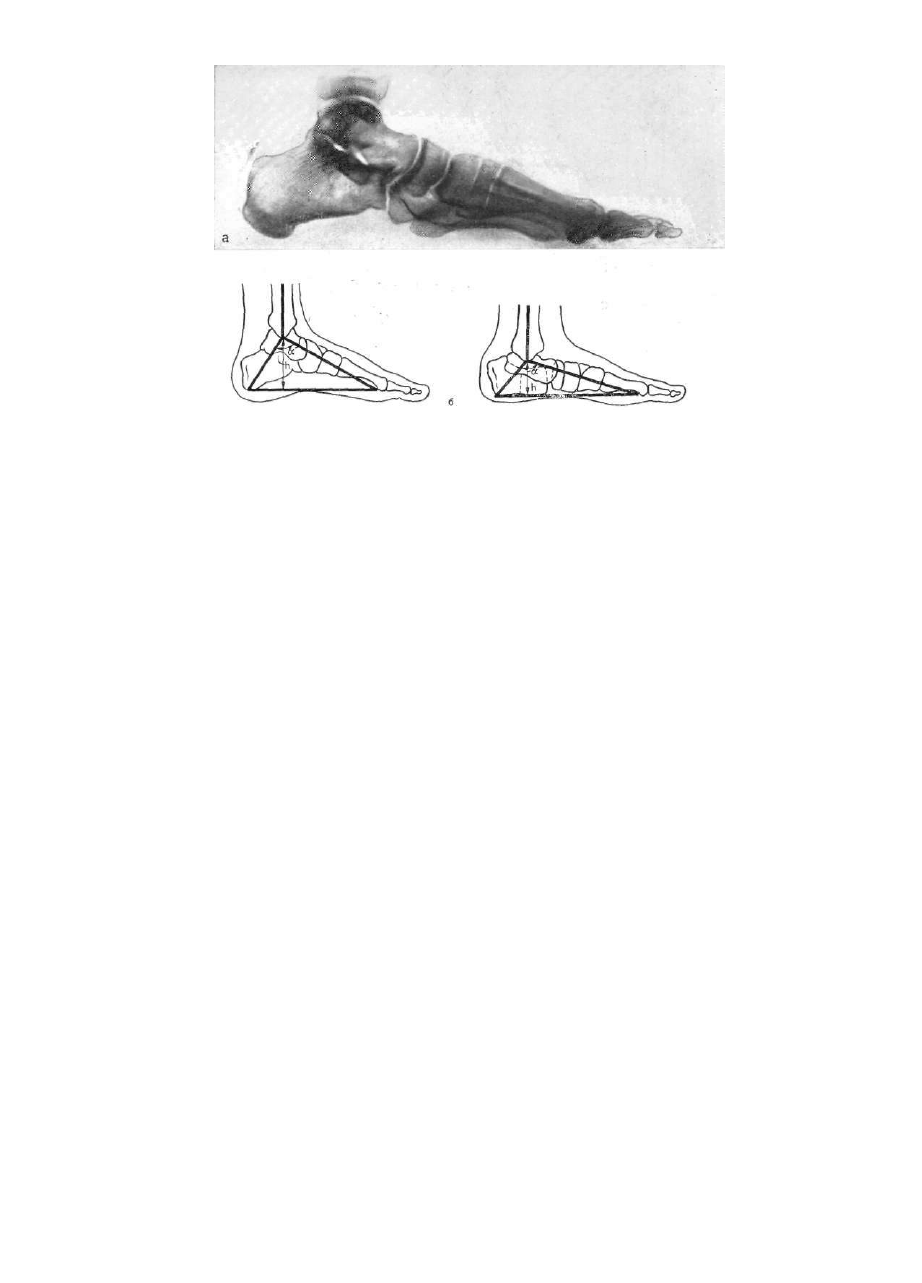

Рис. 196. Боковой снимок стопы (а), измерение ее свода (б).

может равняться 125—130°, а высота 30—35 мм). Все эти цифры явля­

ются сугубо усредненными. Для решения вопроса о плоскостопии как

патологическом состоянии необходимо учитывать многие факторы.

Возрастные особенности голеностопного сустава и стопы (рис. 197).

К моменту рождения окостеневшими являются только диафизы берцо­

вых и плюсневых костей и почти все фаланги пальцев. Из костей пред­

плюсны центры окостенения значительных размеров имеются в таран­

ной (2), пяточной (1) и кубовидной (3) костях, которые на снимках

располагаются на фоне большого объема мягких тканей области голе­

ностопного сустава между концами диафизов берцовых и плюсневых

костей (19). В 1—2 года центры окостенения выявляются в эпифизах

берцовых костей, а к 4—5 годам — в остальных костях предплюсны — в

клиновидных: раньше наружной (4), затем во внутренней (5) и позже

в промежуточной (6) и позже всего в ладьевидной (часто множествен­

ные) (7), а также в эпифизах плюсневых костей и фаланг (16, 18).

В течение 5—10 лет эпифизы и кости предплюсны растут и приобретают

присущую им у взрослого форму. В 7—14 лет выявляются добавочные,

одиночные или множественные центры окостенения около верхушек

внутренней (20) и наружной (21) лодыжек, бугристости V плюсневой

(17) и ладьевидной (8, 9) костей, заднего отростка таранной кости

(10), в передневерхнем отделе пяточной (14), в sustentaculum tali

(12, 13). Все эти добавочные центры к 15—16 годам сливаются с основ­

ными и рентгенологически улавливаются не всегда, но в части случаев

остаются неслившимися и образуют добавочные кости стопы (см.

рис. 199).

В пяточном бугре (апофиз) (11) центр окостенения хорошо выявля­

ется на боковом и аксиальном снимках. В возрасте 7—8 лет задний

контур пяточной кости становится мелковолнистым (рис. 198) и вдоль

357

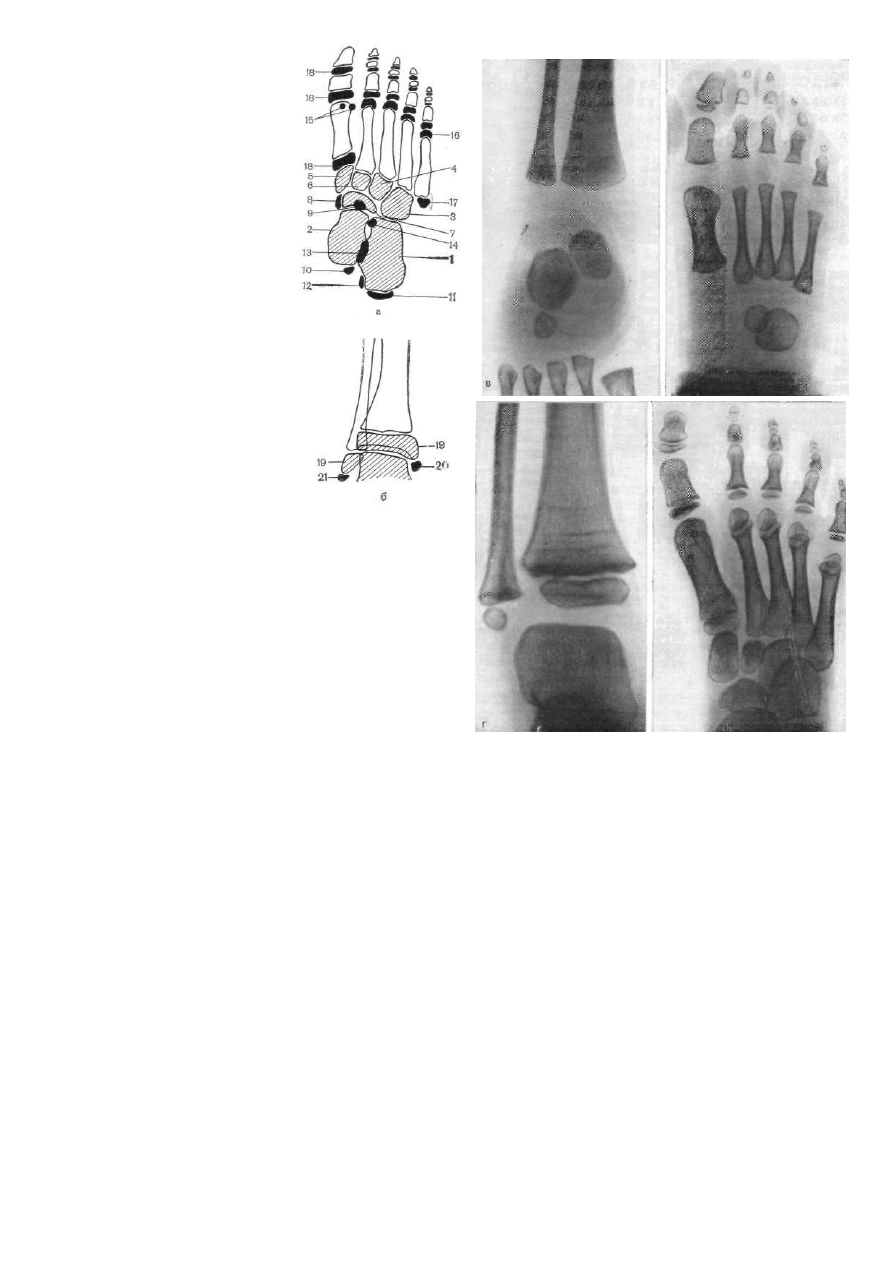

Рис. 197. Возрастные

особенности голено­

стопного сустава и

стопы.

а, б — общая схема;

в — снимок голено­

стопного сустава и

стопы новорожденно­

го; г — ребенка 3—

5 лет.

него цепочкой появляются центры окостенения бугра, которых чаще

всего бывает несколько и самой разнообразной формы. Эта фаза мно­

жественных центров окостенения бугра нередко дает повод трактовать

ее как патологические изменения. Постепенно сливаясь, центры око­

стенения образуют «фигуру полумесяца», которая к 15—16 годам сли­

вается с пяточной костью.

Центры окостенения сесамовидных костей, как основных, так и до­

бавочных выявляются в возрасте 10—12 лет (см. рис. 197, 15). В основ-

358

Рис. 198. Особенности и варианты окостенения пяточного бугра (а—г).

ных сесамовидных костях центры окостенения также бывают множест­

венными. Если слияние этих центров не происходит, то образуются

двойные, тройные и множественные кости (sesamo bipartitum, triparti-

tum, multipartitum).

Окостенение голеностопного сустава и стопы по возрастам может

быть представлено в виде следующей схемы.

В костях плюсны выявляются псевдоэпифизы, но встречаются они

реже, чем в кисти. Они очень разнообразны по форме и могут быть

несимметричными.

359

Рис. 199. Наиболее часто

встречающиеся добавоч­

ные кости стопы.

В средней фаланге V пальца очень часто эпифиз не появляется вовсе

и ее диафиз сливается с дистальной фалангой. То же самое, но значи­

тельно реже наблюдается в IV пальце (бифалангия IV и V пальцев).

Сроки синостозирования эпифизов с диафизами на стопе очень вариа­

бельны. Синостозы наступают в возрасте 15—20 лет. Однако возмож­

но и более раннее синостозирование. На стопе часто возникает более

раннее синостозирование эпифизов в одной, реже в двух плюсневых

костях (брахиметатарзия) или в одной или нескольких фалангах

(брахифалангия), в силу чего происходит укорочение соответствующих

пальцев. Такое изолированное ранее синостозирование чаще симмет­

рично, но может быть и односторонним.

Д о б а в о ч н ы е  к о с т и  с т о п ы . В стопе, как и в кисти, встреча­

ются добавочные кости (рис. 199, 200).

Однако они более стабильны и частота их достигает 25%. Если

в запястье добавочные кости встречаются в одном из 100, то в пред­

плюсне—в одном из 4 случаев. Они заслуживают особого внимания,

так как часто служат источником неправильной анатомической трак­

товки. В области голеностопного сустава встречаются 2 добавочные

кости у внутренней и наружной лодыжек — os subtibiale (или parati-

biale в зависимости от ее расположения) и os subfibulare (см.

рис. 200, а, 12, 13). На стопе число добавочных костей достигает 11:

1. Os trigonum tarsi — треугольная кость у наружного выступа задне­

го отростка таранной кости.

2. Os tibiale externum — наружная берцовая кость, хотя располага­

ется у задневнутреннего края ладьевидной кости. Размеры этой доба­

вочной кости очень вариабельны. При больших размерах ее ладьевид-

360

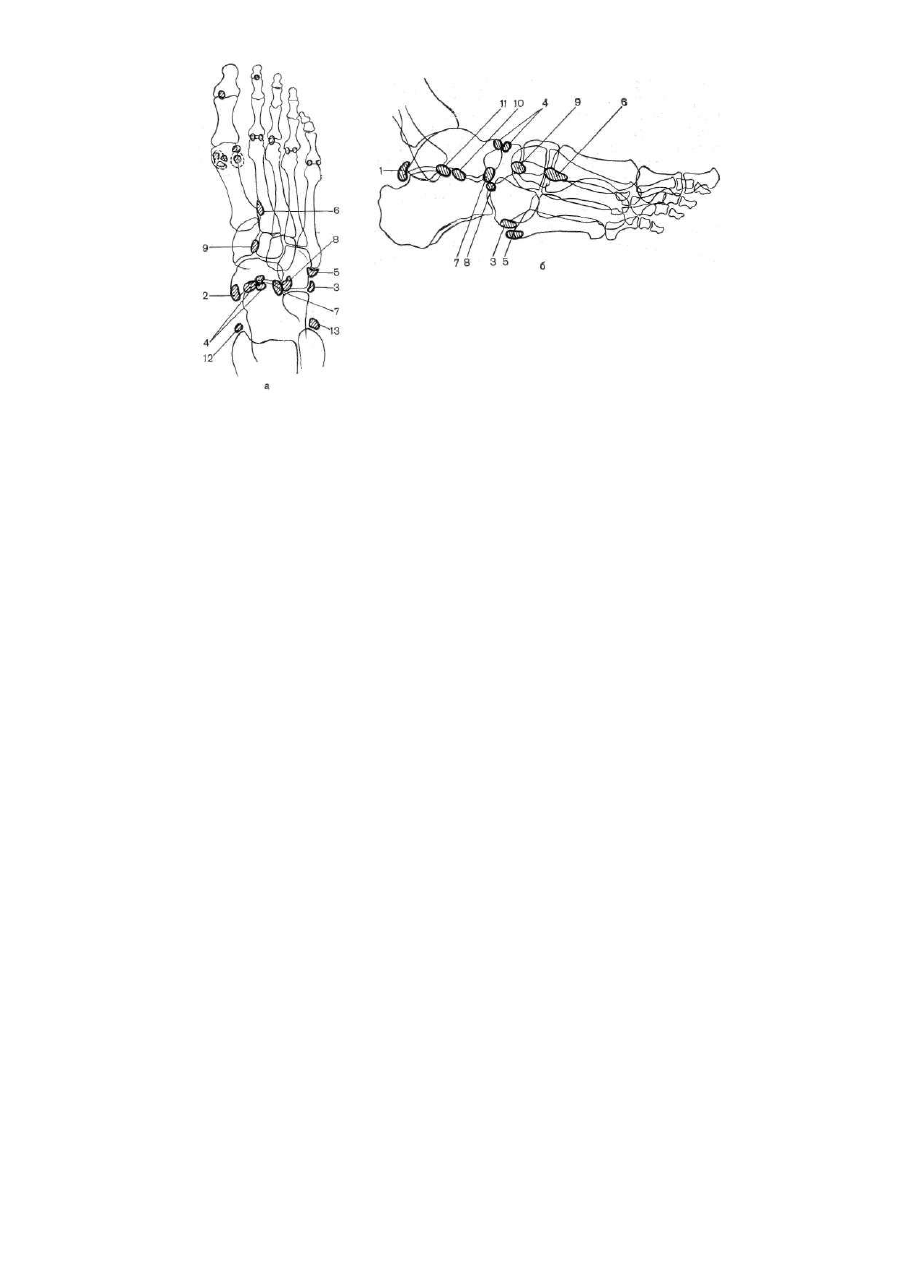

Рис. 200. Добавочные кости голеностопного сустава и

стопы (общая схема).

а — в прямой проекции; б — в боковой проекции.

ная кость представляется состоящей как бы из двух частей (naviculare

tripartita).

3. Os sesamum peroneum (os peroneus accesorius) — сесамовидная

малоберцовая кость, развивающаяся в сухожилии длинной малобер­

цовой мышцы, у места перегиба его через наружный край кубовидной

кости. Размеры ее также очень вариабельны. Иногда она бывает двой­

ной.

4. Os supranaviculare, supratali — надладьевидная и надтаранная

кости (одна или обе) у верхних краев ладьевидной или таранной костей

на уровне их сустава. Располагаются так близко к краю той или другой

кости, что образуют на ней вдавление.

5. Os vesalianum tarsi — у бугристости V плюсневой кости.

6. Os intermetatarseum — межплюсневая кость между основаниями

I и II плюсневых костей. Иногда срастается с ними или с клиновидными

костями.

7. Os calcaneus secundarium — вторая пяточная кость у передневерх-

него края пяточной кости между ней, кубовидной и ладьевидной кос­

тями.

8. Os cuboideus secundarium — вторая кубовидная кость между пя­

точной и кубовидной с подошвенной стороны.

9. Os intercuneiforme — межклиновидная кость между I и II клино­

видными костями. Иногда их бывает две — тыльная и подошвенная

(cuneiforme plantare и cuneiforme dorsale).

10. Os sustentaculum — у одноименного отростка таранной кости.

11. Os talus accesorius — несколько сзади предыдущей, у заднемеди-

ального края таранной кости, между ней и пяточной костью.

Большая часть костей располагается у тыла и по наружному краю

стопы (2, 4, 6, 7, 9). По внутреннему краю располагаются 3 кости

(2, 10, 11), с подошвенной стороны — одна (8) и сзади — одна (1).

Чаще всего встречаются 1 (см. рис. 189, г) 2, 3 и 4, реже 5 и 6

(рис. 199), остальные — в единичных случаях.

361

Большинство перечисленных костей являются неслившимися в про­

цессе синостозирования центрами окостенения. Межплюсневые кости

(впервые описанные В. Л. Трубергом в 1852 г.) и достигающие иногда

значительных размеров, расцениваются как атавистический рудимент

многолучевой конечности. Наружную большеберцовую кость, которая

является неслившимся центром окостенения бугристости ладьевидной

кости, отдельные авторы также рассматривают как рудимент VI луча,

имеющегося и в настоящее время у ряда низших позвоночных, а неко­

торые — как сесамовидную кость, поскольку она вплетена в подошвен­

ную пяточно-ладьевидную связку и тесно связана с ней частью сухо­

жилия задней большеберцовой мышцы, которая прикрепляется к бугри­

стости ладьевидной кости. Эти кости обычно двусторонние и симмет­

ричные. По поводу os subtibiale и os subfibulare ряд авторов высказы­

вают мнение об их травматическом происхождении. В то же время

часто они бывают также двусторонними.

Постоянными добавочными костями являются 2 сесамовидные кости

(медиальная — тибиальная и латеральная — фибулярная) в плюснефа-

ланговом суставе I пальца. Наряду с ними встречаются непостоянные

сесамовидные кости в межфаланговом суставе I пальца (редко в других

межфаланговых суставах) и в плюснефаланговых суставах других

пальцев (чаще II и V). Они обычно одиночные, но их может быть две

и даже три. Все добавочные кости стопы схематически представлены на

рис. 200. Добавочные кости стопы, которые встречаются довольно ча­

сто, являются одновременно и наиболее частой причиной диагностиче­

ских ошибок.
