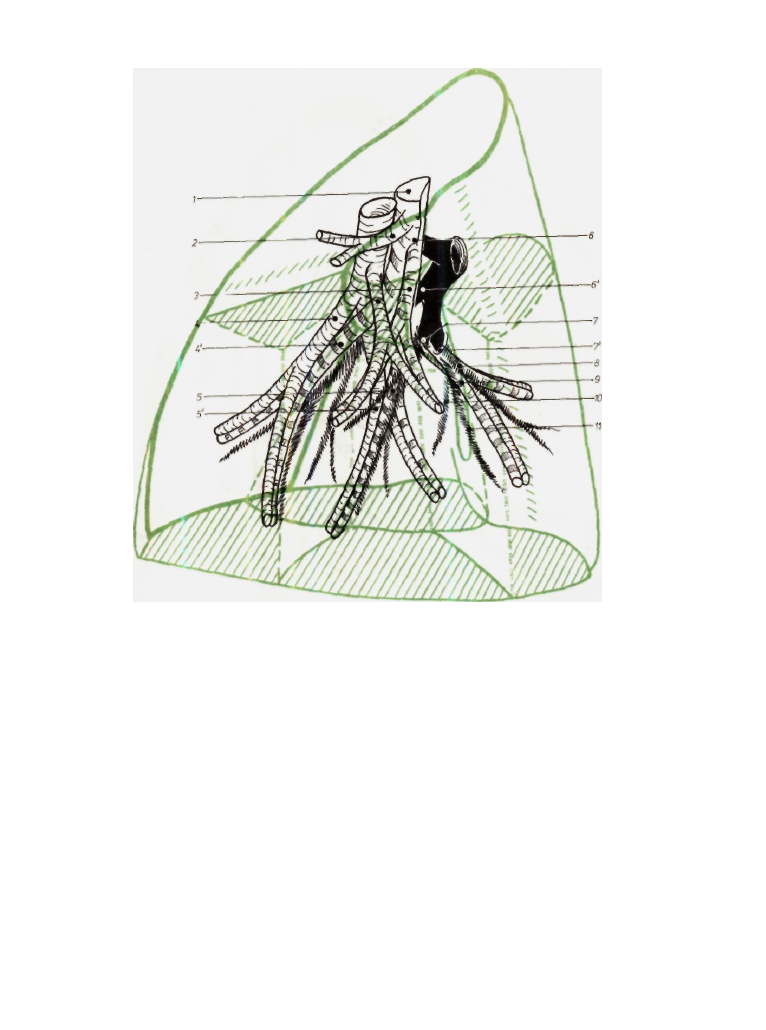

Рис. 241. — Бронхо-сосудистое расположение сегментарных корней пра­

вой назальной пирамиды, средостенная сторона.

1. Промежуточный бронх; 2, средний долевой бронх; 3. медиальный

базальный бронх; 4, передняя базальная артерия; 4', передний базальный

сегментарный бронх; 5, латеральный базальный сегментарный бронх;

5', латеральная базальная артерия; 6, бронхиальный ствол базальной-

пирамиды; 6', передний межбазальный венозный ствол; 7, латеральный

межбазальный венозный ствол; 7'. задний межбазальный венозный ствол;

8, задняя базальная междусубсегментарная вена; 9, задний базальный

сегментарный бронх; 10, задняя межбазально-околосердечная вена:

11,-междузадне-медиальная базальная вена.

393

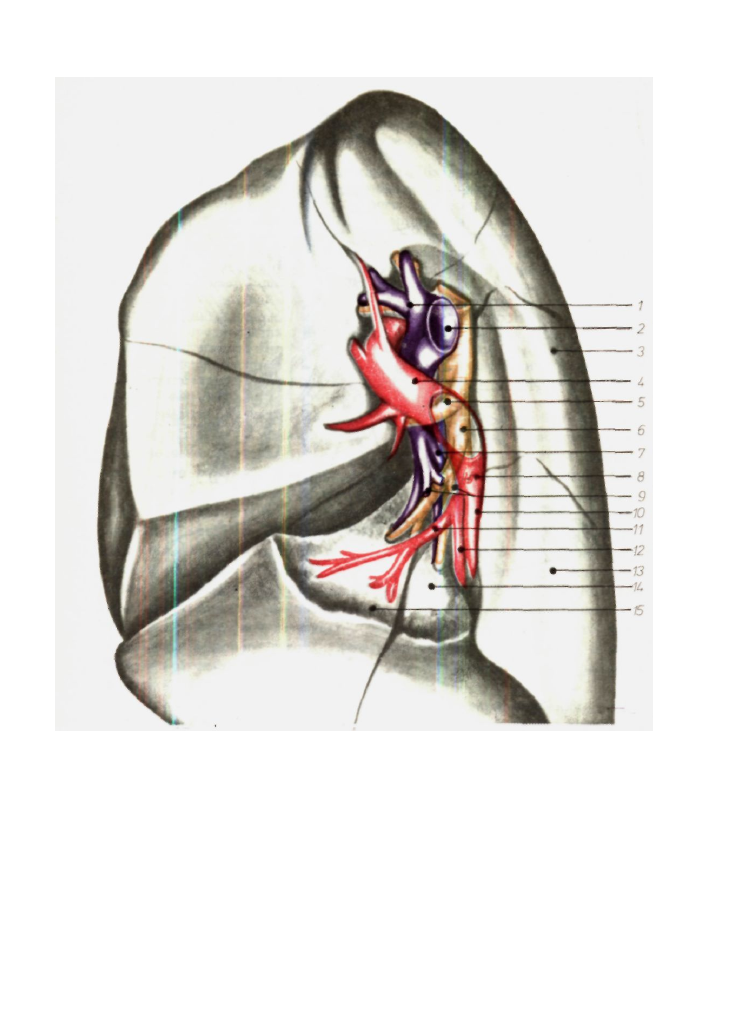

Рис. 242. — Бронхо-сосудистое расположение сегментарных корней правой баэальной

пирамиды в межбазально-околосердечной плоскости после удаления медиального базаль-

ного сегмента (анатомический препарат).

1, Средостенная артерия; 2, легочная артерия; 3, верхушечный сегмент нижней доли;

4, верхняя легочная вена: 5. средний долевой бронх, (видимый сквозь верхнюю легоч­

ную вену); 6, медиальный базальный сегментарный бронх (видимый сквозь нижнюю ле­

гочную вену); 7, задняя базальная артерия; 8, нижняя ветвь нижней легочной вены (ре­

тро-околосердечное венозное слияние); 9, медиальная базальная артерия +медиальный

базальный сегментарный бронх (пересеченные); 10, задний межбазальный венозный

ствол; 11, передний межбазальный венозный ствол: 12. латеральный межбазальный

венозный ствол; 13, задний базальный сегмент: 14. латеральный базальный сегмент;

15. передний базальный сегмент.

394

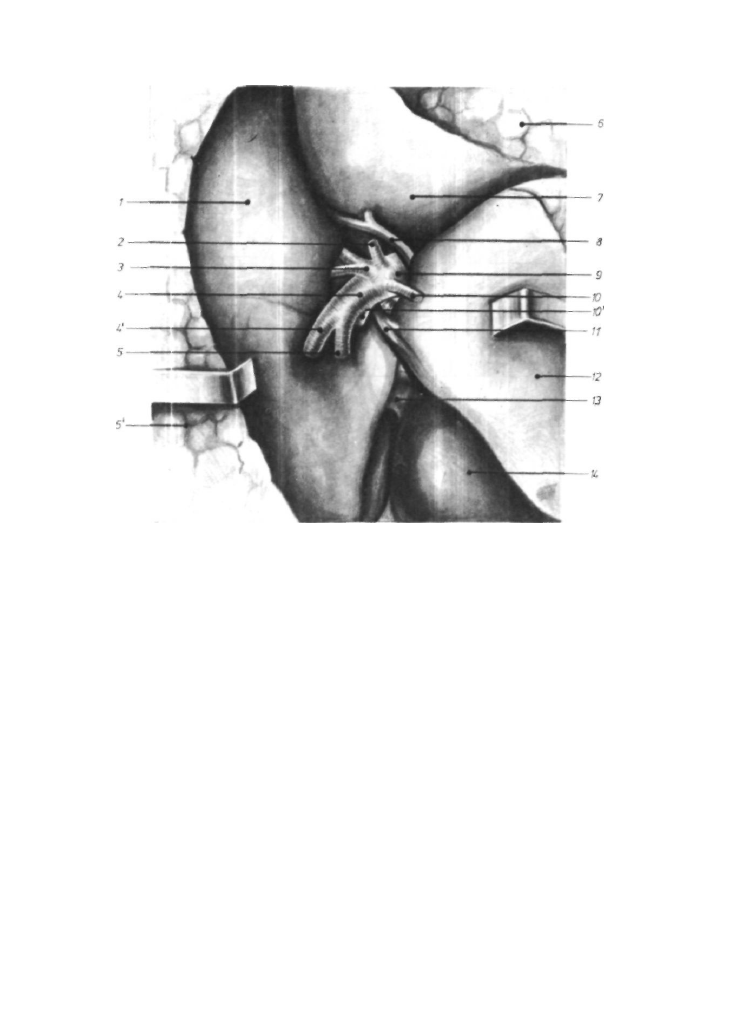

Рис. 243. — Щелевой операционный момент правой передне-медиальной

базальной двусегментарной резекции, идентификация артериальных ветвей

в бронхо-сосудистой зоне.

I. Щелевая сторона нижней доли: 2, задняя щелевая артерия; 3. верхушечная

артерия нижней доли; 4, артериальный ствол базальной пирамиды:

4', задня> базальная артерия; 5, передняя базальная артерия; 5', базальная

пирамида; 6. верхняя доля; 7. щелевая сторона верхней доли; 8, верхний

шелевой венозный ствол; 9, артериальный щелевой ствол; 10, латеральная

(наружная) артерия средней доли: 10'. медиальная базальная артерия;

I I . нижний щелевой венозный ствол; 12. щелевая сторона средней доли;

13. нижняя легочная вена; 14, сердце-

395

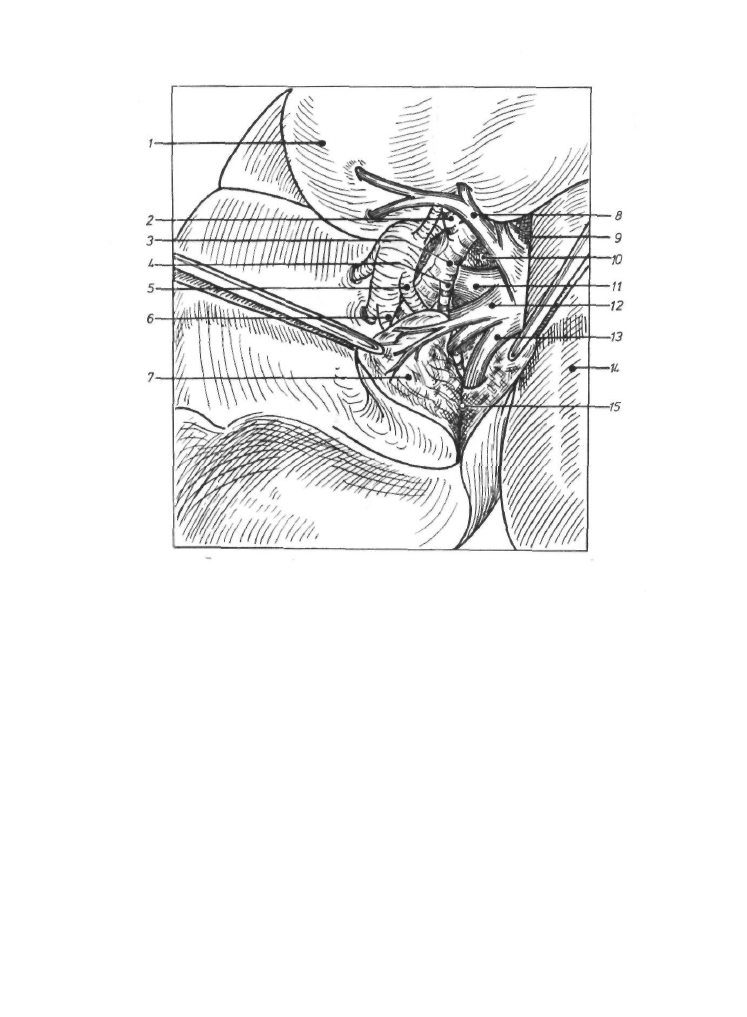

Р н с 244. — Передний средостенный операционный момент пра­

вой медиальной базальной двусегментариой резекции. Межба-

зальио-околосердечное разъединение на уровне борозды легочной

связки.

1. Щелевая сторона средней доли; 2, средний долевой бронх; 3,

бронхиальный ствол базальной пирамиды; 4. медиальный

базальный сегментарный бронх; 5, медиальная базальная артерия;

6, передняя базальная артерия; 7, медиальный базальный сегмент

(межбазально-околосердечная плоскость); 8, нижний щелевой

венозный ствол; 9, верхняя легочная вена; 10, воронка ((infundi-

bulum) правого межвенозного пространства; 11, верхняя ветвь

нижней легочной вены; 12, верхняя базальная вена; 13, нижняя

базальная вена; 14, перикард; 15, межбазально-околосердечная

плоскость разъединения (междузадне-медиальная) в борозде ле­

гочной связки.
