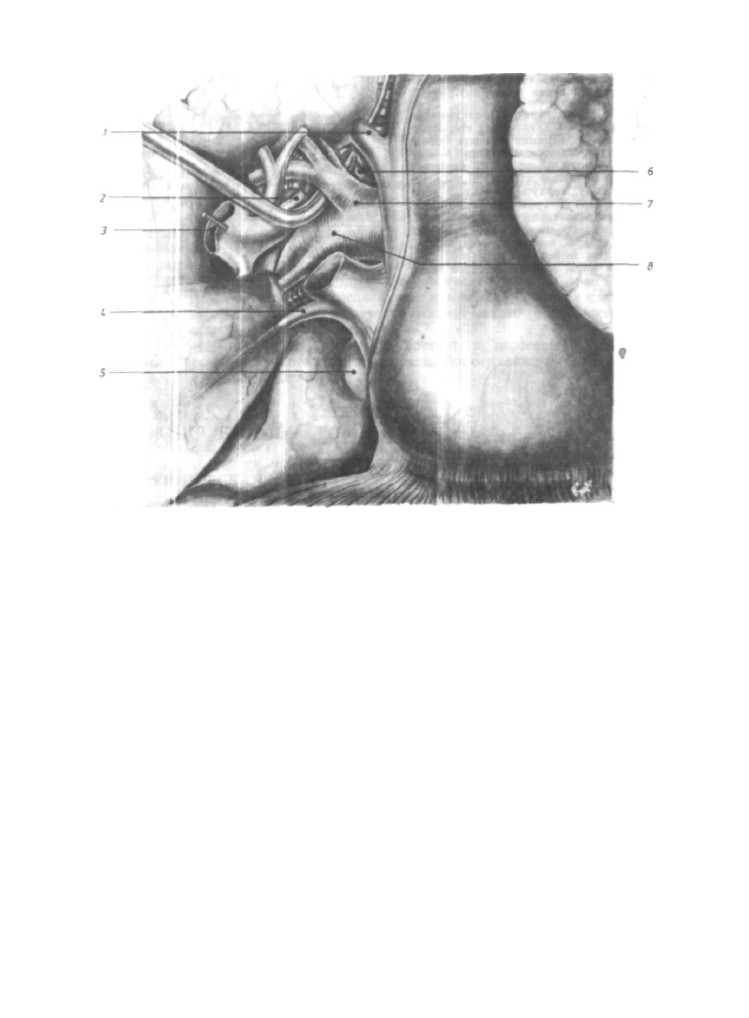

Рис. 135. — Передний средостенный операционный момент правой вео*-

ией лобэктомии. Выделение средостенной артерии.

1, Дуга непарной вены; 2, верхний щелевой венозный ствол; 3, верхняя

ветвь верхней легочной вены (пересеченная); 4, медиальная средостенная

вена; 5, нижняя легочная вена; 6, правый главный бронх; 7, средостенная

артерия; 8, сред осте нно-ще левой артериальный ствол.

24G

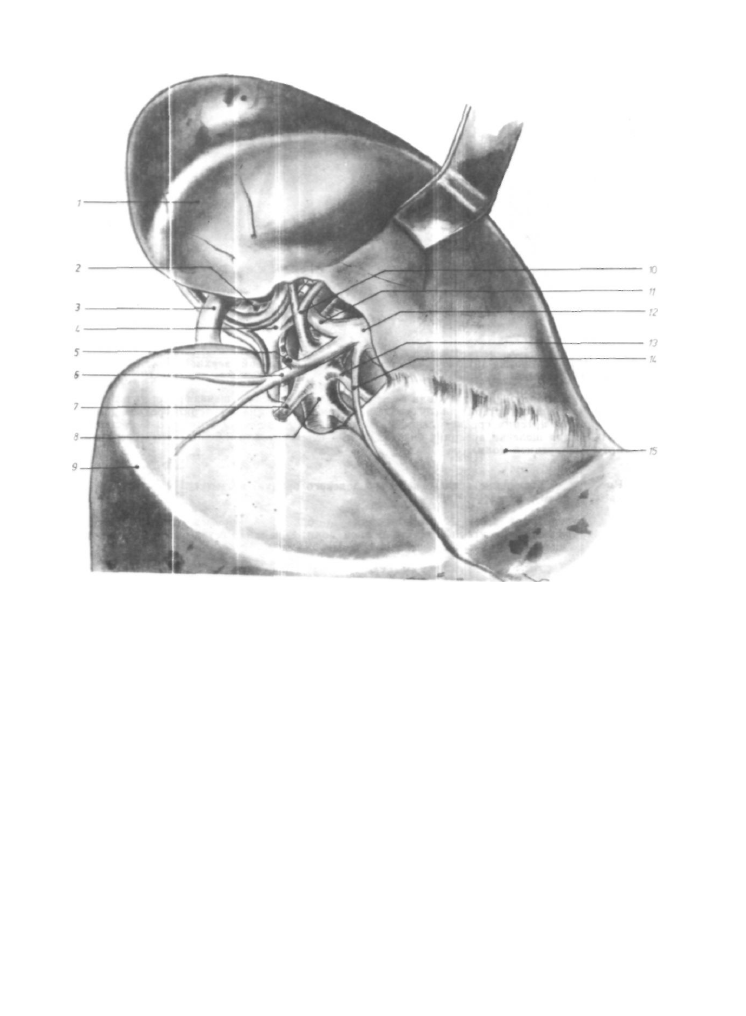

Рис. 136. — Верхний щелевой операционный момент правой верхней лобэктомии.

Обнажение элементов бронхо-сосудистого корня.

I. Верхняя доля; 2, главный бронх; 3, непарная вена; 4, верхний долевой бронх; 5, зад

няя междолевая вена (пересеченная); 6, задний межщелевой венозный ствол; 7. вер

хушечная артерия нижней доли; 8, щелевой артериальный ствол: 9. нижняя доля; 10. зад

няя щелевая артерия; 11, центральный венозный ствол; 12, верхний щелевой венозный

ствол; 13, артерия средней доли; 14, вена гребешка средней доли; 15, средняя доля.

247

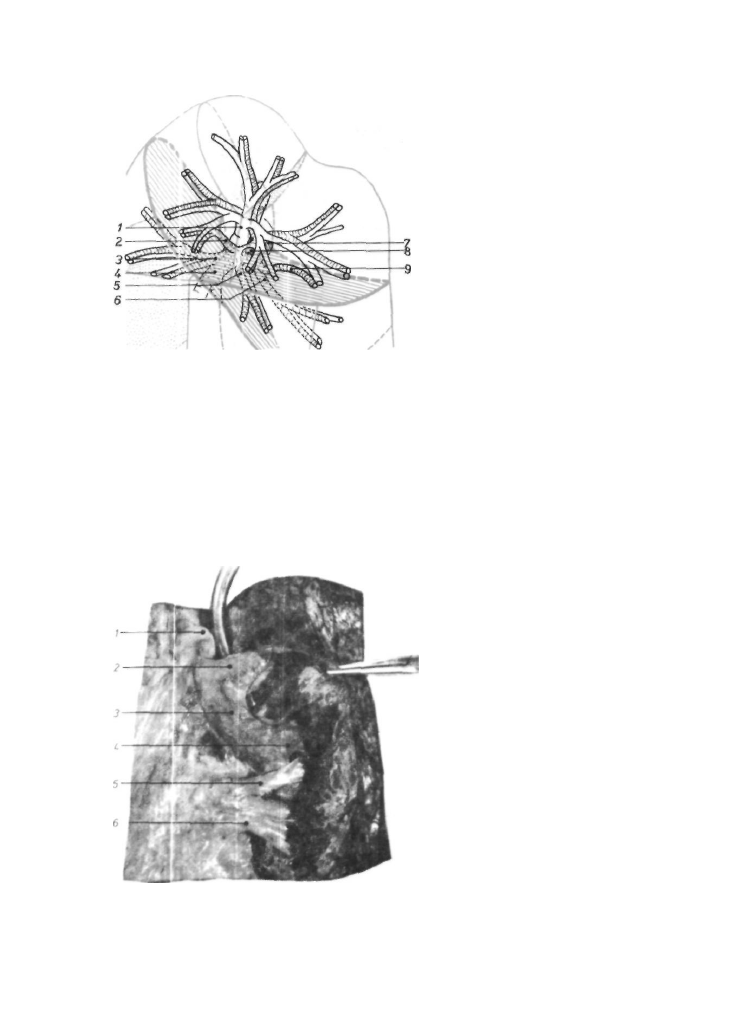

Рис. 137. — Бронхо-артериальное расположение в правой верхней доле,

боковая сторона.

1, Верхний долевой бронх: 2, задняя щелевая артерия; 3. верхушечная артерия нижней

доли; 4, щелевой артериальный ствол; 5, боковая (наружная) артерия средней доли;

6, верхняя артерия средней доли; 7. межсредостенно-щелевой артериальный ствол;

8, передням щелевая артерия; 9. передняя щелевая артерия (общий ствол с верхней

артерией средней доли).

Рис. 138. — Выделение правого верхнего долевого бронха, по заднему

средостенному пути.

1. Дуга непарной вены; 2, верхний долевой бронх; 3, промежуточный бронх;

4, верхушечный сегментарный бронх нижней доли; 5. верхняя ветвь нижней легочной

вены; 6, нижняя ветвь нижней легочной вены.

248

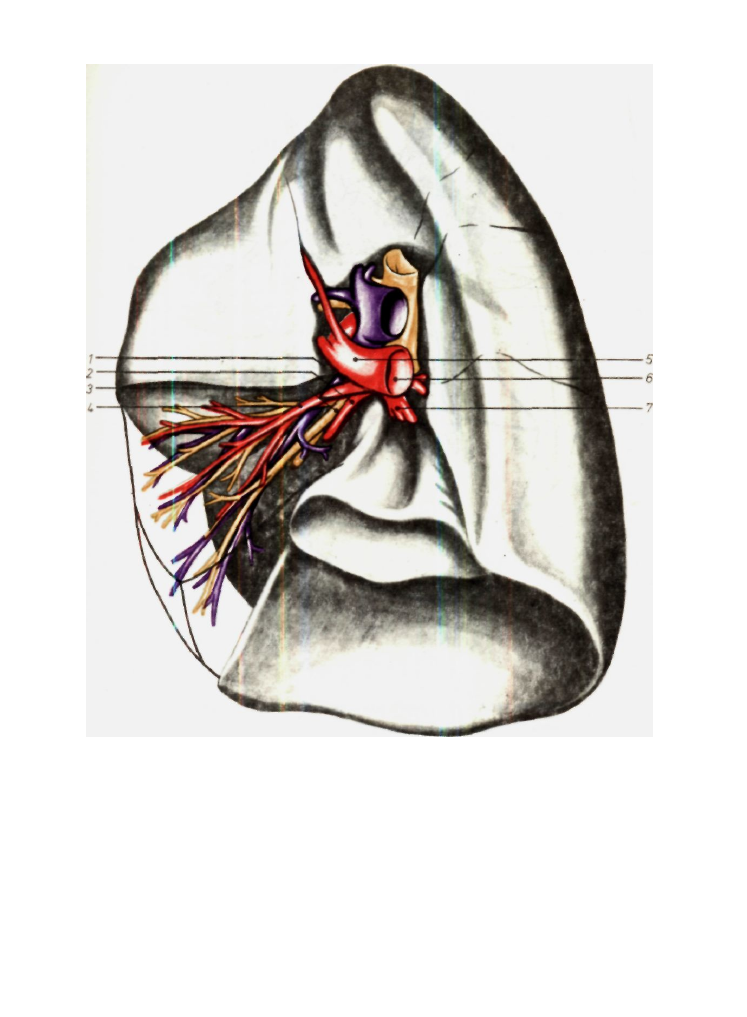

Рис. 139. — Корень средней доли, передняя средостенная сторона.

1. Средняя долевая артерия; 2, междулатеро-медиальная вена; 3. медиальный

сегментарный бронх средней доли; 4, медиальная средостенная вена; 5. верх

няя ветвь верхней легочной вены; 6. верхняя легочная вена; 7, нижняя

легочная вена.
