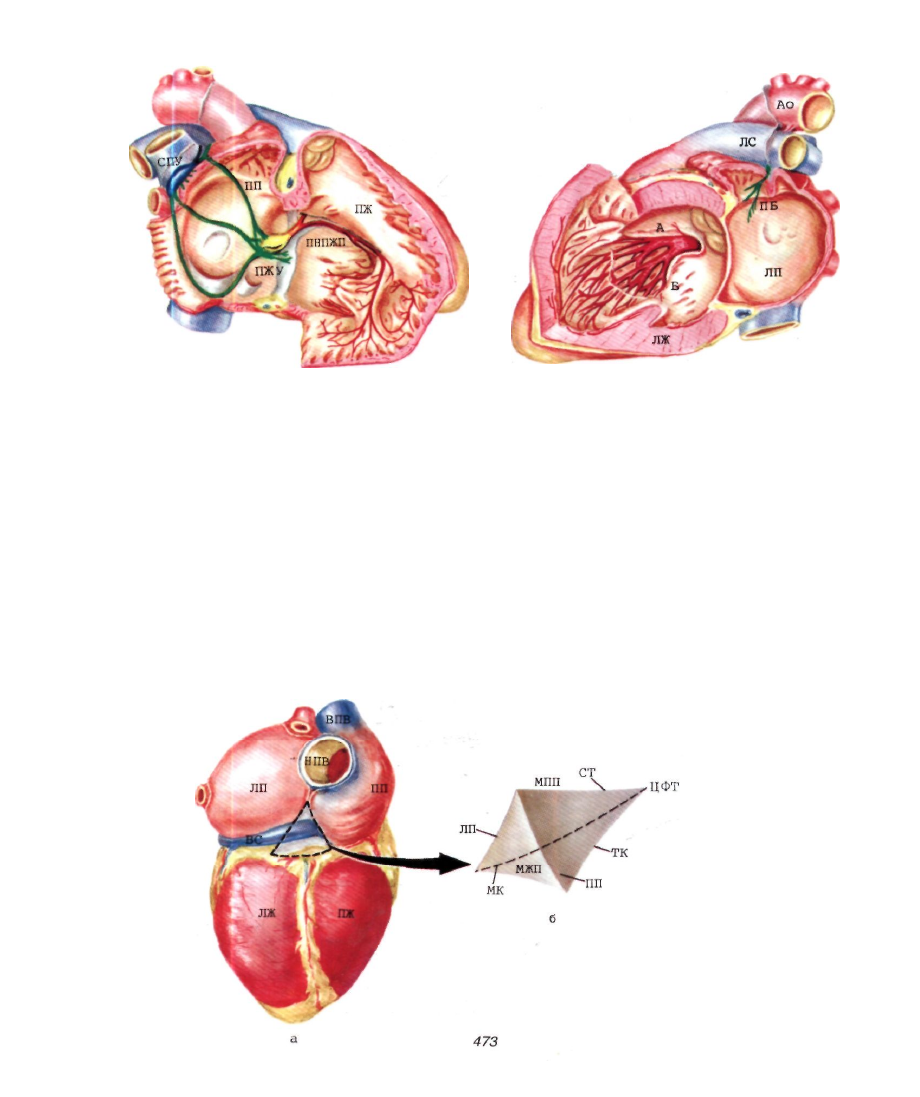

4.3. Топографическая анатомия правой ножки предсердно-

желудочкового пучка [Netter F., 1970].

СПУ—синусно-предсердный узел; ПЖУ—предсердно-

желудочковый узел; ПНПЖП—правая ножка предсердно-

желудочкового пучка. Остальные обозначения те же, что

на рис. 4.1.

4.4. Топографическая анатомия левой ножки предсердно-

желудочкового пучка [Netter F., 1970].

ЛП—левое предсердие; ЛЖ—левый желудочек; А— Б —

передняя и задняя ветви левой ножки предсердно-

желудочкового пучка; Ао — аорта; ЛС—легочный ствол;

ПБ — пучок Бахмана.

ется мышечный мостик, структурно идентичный ми­

окарду предсердия. Размеры его от 1 до 8 мм. Он

перекидывается через предсердно-желудочковую бо­

розду, внедряется в миокард желудочка (рис. 4.6) и в

определенных условиях является причиной тахикар­

дии по типу повторного входа (риентри). У одного

больного возможно наличие нескольких  п у ч к о в

Кента. Пучки Кента встречаются вдоль всего пери­

метра предсердно-желудочковой борозды, за исклю­

чением пространства между левым и правым фиброз­

ными треугольниками. W. Sealy, J. Gallagher выделя­

ют четыре основные локализации пучков Кента:

правостороннюю, левостороннюю, переднюю и за­

днюю перегородочные.

Тракт Джеймса описан в 1961 г. Это мышечное

образование, происходящее из задних отделов меж-

предсердной перегородки и шунтирующее предсердно-

желудочковый узел, внедряется на уровне дистально­

го отдела узла или проксимального отдела пред сер-

дно-желудочкового пучка. Некоторые специалисты

отрицают возможность его анатомического существо­

вания, которое часто выявляется электрофизиологи-

чески.

Волокна Магейма описаны в 1947 г. Они представле­

ны параспецифическими образованиями, соединяющи­

ми дистальныи отдел предсердно-желудочкового узла

или проксимальный отдел предсердно-желудочкового

пучка с верхними отделами межжелудочковой перего­

родки. Тахикардии при наличии волокон Магейма

возникают редко, но протекают злокачественно—по

типу желудочковых тахиаритмий.

4.5. Схемы топографоанатомичес ких

ориентиров (а) и пирамидального

пространства (б).
МЖ11 — межжелудочковая перегород­

ка; ПП и ЛП—правое и левое предсер­

дия; ПЖ и ЛЖ—правый и левый желу­

дочки; ТК и МК — трехстворчатый и

митральный клапаны; ВПВ и НПВ —

верхняя и нижняя полые вены; сТ—

сухожилие Тодаро; ЦФТ—

центральное фиброзное тело; ВС—

венечный синус.

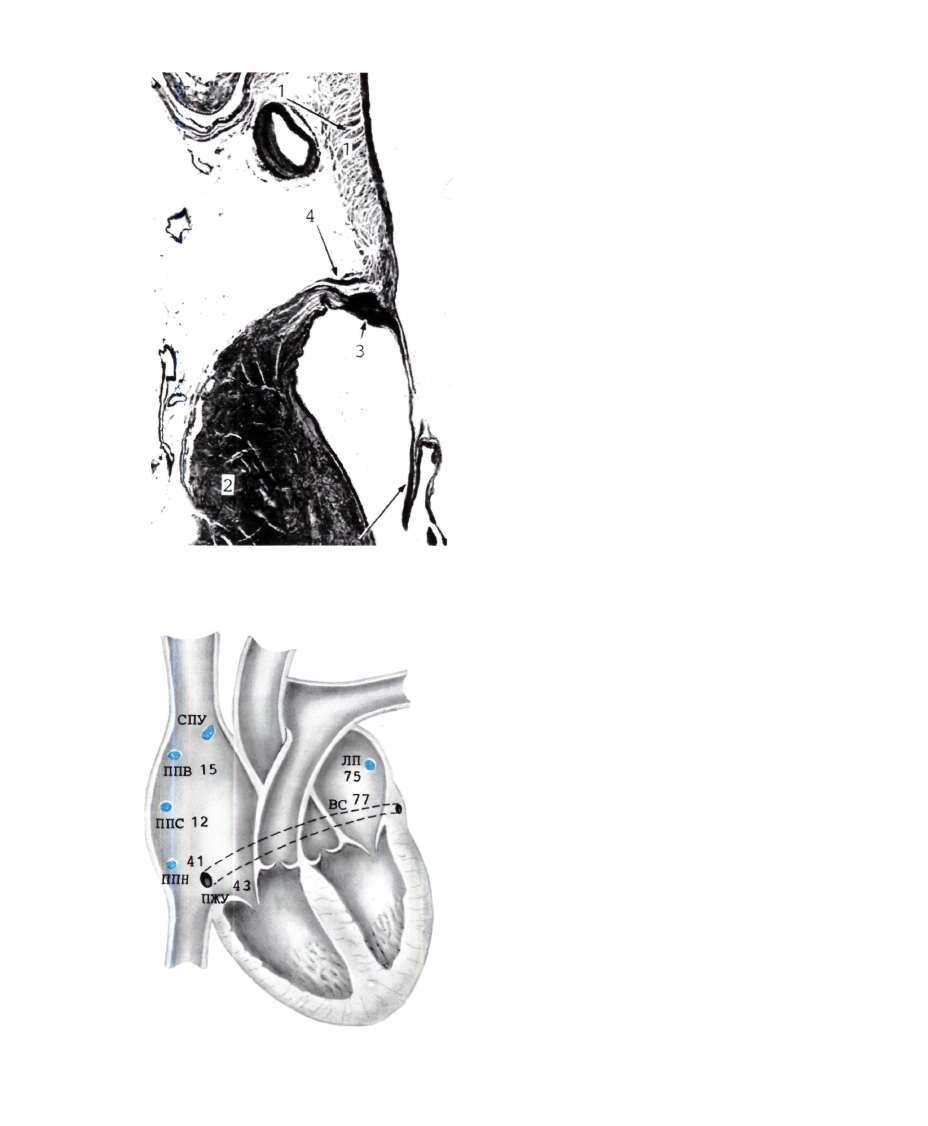

4.6. Микропрепарат левостороннего добавочного аномаль­

ного проводящего пути [Anderson R., Becker A., 1981].

1 — предсердие; 2—желудочек; 3— фиброзное кольцо (указа­

на стрелкой створка митрального клапана); 4 — пучок

Кента.

4.2. ЭЛЕКТРОФИЗИОЛОГИЧЕСКОЕ

ИССЛЕДОВАНИЕ

Электрофизиологическое исследование (ЭФИ) стало

основным достоверным и окончательным методом

топической диагностики сложных нарушений ритма

сердца.

Многочисленными исследованиями были установле­

ны временные интервалы проведения (распростране­

ния) возбуждения по миокарду (рис. 4.7). Так, время,

необходимое для прохождения импульса от синусно-

предсердного узла до начальных отделов пограничной

борозды, составляет 15 мс, а до ее конечного отдела

41 мс, до коронарного синуса 77 мс. В предсердно-

желудочковый пучок возбуждение приходит через

43 мс. В здоровом сердце время проведения между

предсердно-желудочковым пучком и желудочком

(интервал Н— V) составляет 40—50 мс. Таким обра­

зом, удлинение или укорочение нормальных значений

проведения возбуждения в различных отделах прово­

дящей системы сердца позволяет заподозрить препят­

ствие или шунтирование процесса распространения

возбуждения в миокарде. Для получения столь ценной

информации под рентгенологическим контролем пун-

кционно через вену и/или артерию в сердце вводят

4—5 эндокардиальных электрода, располагая их так,

чтобы получить данные о скорости и характере

распространения возбуждения (рис. 4.8). Электроды

подключают к самописцу и регистрируют электриче­

ские потенциалы—электрограммы (ЭГ), осуществляя

эндокардиальное картирование (рис. 4.9).

При операциях на открытом сердце исследуют

последовательность распространения возбуждения по

всему эпикарду — эпикардиальное картирование. Для

этого обычно необходимы два электрода: один рефе­

рентный, показания которого принимаются за нулевое

значение, а другой картирующий, позволяющий опре­

делить время прихода возбуждения в различные отде­

лы сердца. В условиях операции проводится также

трансмуральное (используется игла-электрод с множе­

ством отведений) или эндокардиальное (после вскры­

тия полостей сердца) картирование.

Электроды. Для эндокардиального картирования

наиболее часто применяются биполярные, триполяр-

ные или тетраполярные электроды USCI, как правило,

трех размеров: 5F, 6F и 7F. Расстояние между

полюсами электрода 1 см. Тетраполярные электроды

устанавливают в предсердие и коронарный синус,

триполярные — в область предсердно-желудочкового

узла или предсердно-желудочкового пучка, а биполяр­

ные— в желудочки сердца. Некоторые специалисты

для электрофизиологического исследования у детей

пользуются одним восьми- или девятиполярным элек­

тродом, который устанавливают с таким расчетом,

чтобы иметь информацию на всем протяжении прово-

4.7. Основные позиции электродов при картировании пред­

сердий и средние величины времени прихода (мс) электриче­

ского возбуждения от синусно-предсердного узла к этим

точкам.
СПУ—синусно-предсердный узел; ЛП—левое предсердие;

ППВ, ППС, ППН—верхний, средний и нижний отделы

правого предсердия; ВС—венечный синус; ПЖУ—

предсердно-желудочковый узел.

474

дящеи системы. Однако разрешающая способность

данного способа диагностики несколько ниже, чем при

наличии нескольких многополярных электродов.

Для комбинированных исследований (исследование

проводимости, гемодинамики или выявления сброса

крови в сердце) часто пользуются электродами с

внутренним просветом. Такой электрод удобен тем,

что можно одновременно исследовать: 1) гемодинами­

ку при аномалии Эбштейна; 2) записать гисограмму и

давление в правом предсердии; 3) при необходимости

использовать проводник или транссептальную иглу;

4) исследовать газовый состав крови, в том числе в

коронарном синусе для изучения влияния аритмии на

сердечный выброс, или определить величину сброса

крови и т. д.

Для проведения эпикардиального картирования не­

обходимы референтные и картирующие электроды. В

качестве референтных мы используем биполярные

электроды в форме прищепки для фиксации на пред­

сердия (ушко) и игольчатые в форме «вил» для

фиксации на желудочки. Оптимальная форма картиру­

ющего электрода—прямая (длиной 8—10 см для де­

тей и 15—18 см для взрослых). Предложены картиру­

ющие электроды в форме кольца, надеваемого на

палец, для обследования задней поверхности сердца и

некоторые другие формы. При картировании очень

важно видеть место, на которое накладывается

электрод. «Слепое» картирование всегда может отра­

зиться на результате операции — неустранение или

неполное устранение аритмии.

Возбуждение, воспринимаемое электродом, через

блок усилителей и преобразователей передается на

осциллоскоп и самописец. В этой схеме крайне жела­

тельно иметь многоканальный аналог-магнитофон. В

последнее время для диагностики сложных аритмий

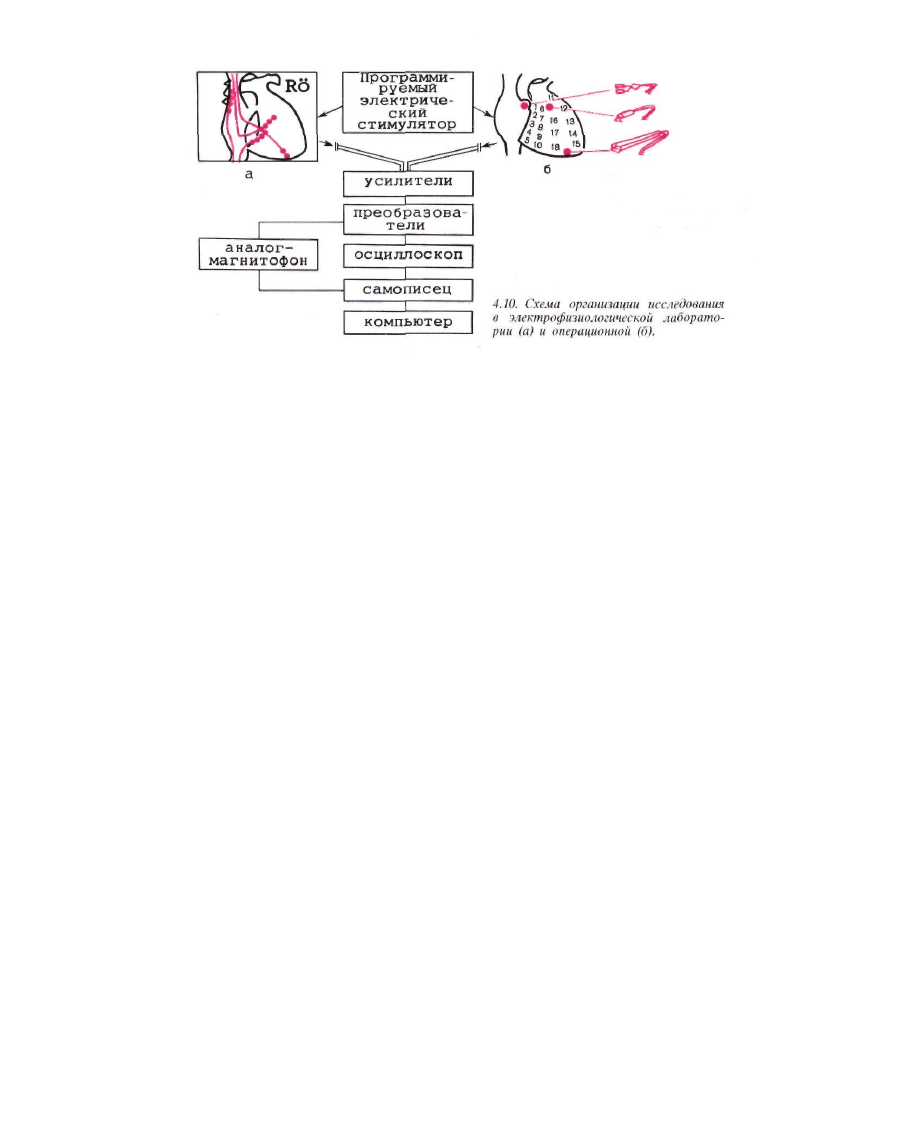

используются компьютеры. Наиболее типичный вари­

ант организации электрофизиологического исследова­

ния представлен на рис. 4.10.

Изложенный материал относился к регистрации

информации. Само электрофизиологическое исследо­

вание предусматривает искусственное создание усло­

вий, при которых развиваются нарушения ритма,

наблюдаемые у больного. Такие условия моделируют­

ся программируемым электрическим стимулятором

сердца, который, таким образом, является важнейшим

элементом диагностической процедуры. Программиру­

емый электрический стимулятор сердца—сложное в

техническом отношении устройство, предназначенное

для диагностических и лечебных целей. Режим рабо­

ты его предусматривает возможность электрической

стимуляции сердца в асинхронном режиме и режиме

demand (по требованию). Возможна последовательная

(секвенциальная) стимуляция. При электрофизиологи­

ческом исследовании он позволяет проводить так

называемую программируемую стимуляцию сердца,

когда на миокард наносится экстрастимул в различ­

ные периоды сердечного цикла через определенное

количество сердечных сокращений. В результате это­

го выявляется экстрасистола, приводящая к развитию

приступа аритмии. В некоторых случаях есть необхо­

димость «подать» на сердце серию следующих друг за

другом стимулов (от 2 до 20 между двумя сокращени­

ями) и т. д. Прибор позволяет проводить частую и

сверхчастую стимуляцию. Диагностическое назначе-

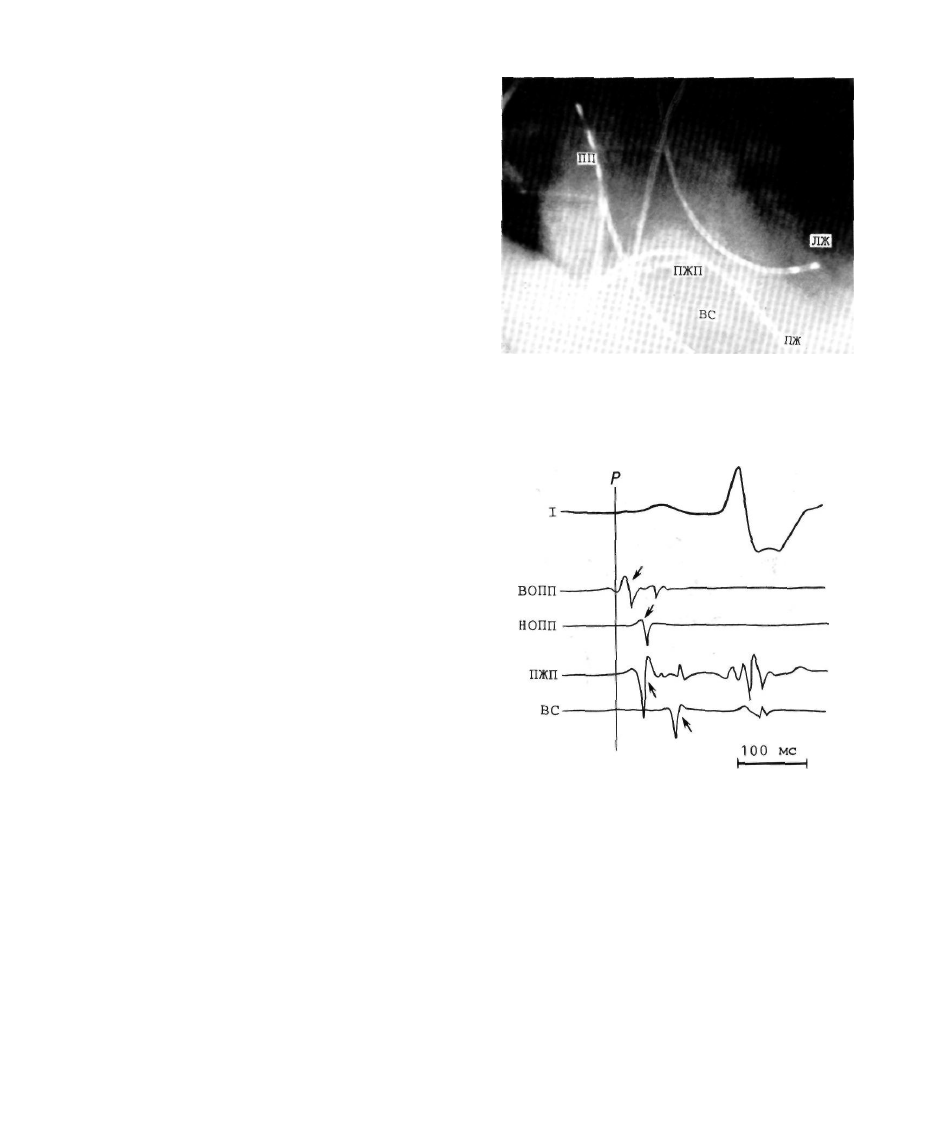

4.8. Рентгенограмма грудной клетки больного при электро­

физиологическом исследовании сердца.

Расположение пяти электродов в полостях сердца /гри ЭФИ

(переднезадняя проекция). ПП—правое предсердие (верхний

отдел); ПЖП—предсердно-желудочковый пучок; ВС—

венечный синус; ПЖ и ЛЖ—правый и левый желудочек.

4.9. Электрокардиограмма и электрограммы верхнего

(ВОПП) и нижнего (НОПП) отделов правого предсердия,

предсердно-желудочкового пучка (ПЖП) и венечного синуса

(ВС) при нормальном антеградном распространении воз­

буждения.

Время локальной активации определяют в момент пересече­

ния изоэлектрической линии первого «быстрого» отклонения

электрограммы (указано стрелками). Начало зубца Р в

I отведении является точкой отсчета (референтная

точка).

ние прибора состоит в том, чтобы вызвать, изучить и

прекратить имеющуюся у больного тахиаритмию, а

лечебное — в купировании спонтанно развившейся та­

хикардии.

Измерение интервалов проведения. Регистрация элек­

трограммы предсердно-желудочкового пучка—

важнейший метод изучения атриовентрикулярной про-

475

водимости, позволяющий более чем в 90% случаев

выявить причины патологических изменений в этом

важнейшем образовании.

Спайк предсердно-желудочкового пучка имеет двух­

фазную или трехфазную форму продолжительностью

от 15 до 25 мс. Он располагается между спайками

предсердной и желудочковой локальной активности.

Гисография позволяет определить интервалы А — Я

и Я—V, установить соотношение спайка предсердно-

желудочкового пучка с другими элементами электрог­

раммы. На качество гисограммы влияют частота

фильтров и положение электрода относительно узла.

Спайк предсердно-желудочкового пучка особенно хо­

рошо проявляется, если он фильтруется при частоте

менее 40 Гц и более 500 Гц.

Положение электрода в области предсердно-

желудочкового узла смещает спайк пучка и изменяет

его амплитуду. Максимального значения он достига­

ет, находясь в дистальном отделе предсердно-

желудочкового пучка, что на гисограмме соответст­

вует срединному положению спайка между волнами

Я и V.

И н т е р в а л А—Я—это время проведения импуль­

са от нижних отделов межпредсердной перегородки

через предсердно-желудочковый узел в предсердно-

желудочковый пучок. Таким образом, этот показатель

дает ориентировочное представление о времени прове­

дения возбуждения по предсердно-желудочковому уз­

лу. На значения этого показателя влияет как местопо­

ложение электрода, так и эмоциональное состояние

больного. При усилении тонуса симпатической нерв­

ной системы этот интервал укорачивается, при усиле­

нии тонуса парасимпатической системы — удлиняется.

Видимо, поэтому так разноречивы в литературе дан­

ные о нормальных величинах интервала А—Я: от 45

до 150 мс.

Интервал А—Я приобретает диагностическое зна­

чение при электростимуляции и введении лекарств.

И н т е р в а л Я— V характеризует время проведе­

ния от проксимальных отделов предсердно-

желудочкового пучка до миокарда желудочков. Нор­

мальные значения у взрослых колеблются от 35 до

55 мс. Вегетативная нервная система не влияет на

длительность этою интервала. Не влияют на него

также электрофизиологическое исследование или вве­

дение лекарств. Вариант расчета интервалов А—Н и

Я — V приведен на рис. 4.11.

В н у т р и п р е д с е р д н а я  п р о в о д и м о с т ь являет­

ся недостаточно изученным разделом электрофизи­

ологии. Наиболее часто для ее характеристики ис­

пользуется интервал Р—А (от начала волны Р до

начала спайки А на гисограмме). Однако волна А

может предшествовать зубцу Р. Смещение электрода

при регистрации гисограммы книзу искусственно уве­

личивает интервал. Наконец, интервал Р—А характе­

ризует не всю внутрипредсердную проводимость, а

лишь проводимость в нижних отделах правого пред­

сердия.

Поэтому единственным условием для определения

характера внутрипредсердной проводимости является

наличие нескольких электродов в правом предсердии,

в проекции предсердно-желудочкового узла и в венеч­

ном синусе. Тогда можно точнее определить последо­

вательность распространения возбуждения по миокар­

ду предсердий.

Программируемая электрическая стимуляция сердца.

Учащающая стимуляция и нанесение программирован­

ного единичного или множественных экстрастимулов

на синусовом или навязанном ритме являются основ­

ными методами динамического электрофизиологиче­

ского исследования.

Такое исследование позволяет: 1) охарактеризовать

физиологические свойства проводящей системы, пред­

сердий и желудочков; 2) вызвать аритмию и изучить

ее механизм; 3) исследовать влияние лекарств и/или

электростимуляции на функцию проводящей системы,

предсердий и желудочков, а также определить их

эффективность (порознь или вместе) в лечении

аритмий.

Стимуляция проводится электрокардиостимулято­

ром, имеющим изолированный источник питания; ам­

плитуда стимулов в 2 раза превышает порог стимуля­

ции.

с т и м у л я ц и я позволяет изучить

свойства проводящей системы.

стимуляции проводят из верхнего

предсердия вблизи синусно-

У  ч а щ а ю щ а я

функциональные

Обычно этот вид

отдела правого
предсердного узла. Стимуляцию начинают с частоты,

476
