Это существенно сокращает время на обработку и

анализ данных, повышая эффективность труда иссле­

дователя. Примером может служить анализ критериев

операбельности больных с дефектом межжелудочко­

вой перегородки и высокой легочной гипертензией,

выполненный на основе математической обработки

данных биопсии легких.

Перспективу работ в этой области мы связываем

прежде всего с применением персональных ЭВМ для

создания АРМ в клинических подразделениях с целью

проведения конкретных научных исследований. Воз­

можность ввода и обработки данных непосредственно

с медицинских приборов, графическое представление

информации в сочетании с использованием цветовой

гаммы, наконец, огромное количество созданных в

мире стандартных программ делает персональные

ЭВМ эффективным инструментом проведения науч­

ных исследований. Среди них — ведущиеся разработки

АРМ для анализа данных искусственного кровообра­

щения, ангиопластике и др.

Применение АИБ в планировании научных исследо­

ваний. Методы обработки и анализа медицинской

информации, разработанные для эксплуатации АИБ,

используются также для обоснования комплексных

научных программ и выбора актуальных направлений

исследований. Анализ «внутренней» (то есть собствен­

ных данных клиники) и «внешней» (данных других

центров в СССР и за рубежом) информации в совокуп­

ности с четко сформулированной задачей целевой

комплексной программы позволяет вычленить, систе­

матизировать и ранжировать причины неудовлетвори­

тельного состояния научной проблемы; наметить кон­

кретные способы ее решения — проведение клиниче­

ских и экспериментальных исследований по узловым

направлениям, решение организационных вопросов

и т. п.

В настоящее время АИБ имеет подсистему «на­

учное планирование», содержащую информацию по

всем комплексным программам клиники и по всем

индивидуальным научным темам. Это позволяет осу­

ществлять постоянный контроль за ходом выполнения

целевых исследовательских программ, исключить дуб­

лирование разработок, эффективно использовать на­

учные кадры и финансовые ресурсы.

2

Врожденные пороки

сердца

В.И.Бураковский

В. А. Бухарин

В. П. Под зол ков

Г. Э. Фальковский

В. В. Алекси-Месхишвили

2.1. ХИРУРГИЧЕСКАЯ АНАТОМИЯ СЕРДЦА

В течение длительного периода в мировой литературе

описание анатомии сердца было либо отрывочным,

либо узко специальным, охватывающим отдельные

вопросы. Вместе с тем кардиолог и кардиохирург, как

правило, имеют дело с сердцем, отделы которого

развиты нормально. Это касается хирургии приобре­

тенных пороков, коронарной хирургии. Даже при

врожденных пороках имеется, как правило, наруше­

ние одного отдела при нормальном строении других.

Поэтому знание нормальной анатомии сердца крайне

необходимо. В 1980—1983 гг. этот пробел был в

значительной степени восполнен фундаментальными

работами R. Anderson, A. Becker (1980, 1983), опубли­

кованными в виде глав в руководствах по кардиохи­

рургии G. Danielson (1980), J. Stark, M.de Laval (1983),

а также в виде атласа «Cardiac anatomy» [Anderson R.,

Becker A., 1980]. Эти работы быстро приобрели всемир­

ное признание среди кардиологов и кардиохирургов.

Включая в настоящее руководство главу о хирургиче­

ской анатомии сердца, мы исходили главным образом

из данных R. Anderson, A. Becker как наиболее совре­

менных, точных и необходимых в повседневной прак­

тической деятельности. Основная часть фотографий

заимствована нами из указанного атласа с разрешения

авторов, за что мы выражаем им глубокую благодар­

ность.

Общий осмотр. Сердце расположено в средостении и

занимает всю его передненижнюю часть. Длинная ось

сердца (от середины основания к верхушке) проходит

косо сверху вниз справа налево, спереди назад.

Спереди сердце покрыто краями правого и левого

легкого, за исключением небольшого участка в обла­

сти передненижнего края, непосредственно примыка­

ющего к грудной стенке. В сердце различают основа­

ние и верхушку. Основание сердца включает предсер­

дия и крупные магистральные сосуды, впадающие и

отходящие от него. Верхушка расположена в нижне­

левом отделе грудной клетки. Сердце фиксировано

основанием к магистральным сосудам. Верхушка рас­

положена свободно. Фиксация сердца, кроме того,

обеспечивается наличием перикардиальной полости, в

которую сердце как бы вдавлено основной своей

массой, оставаясь висеть на переходных складках

перикарда, находящихся в области его основания

(рис. 2.1).

Отношение сердца к органам грудной клетки и к

перикарду достаточно полно описано в руководствах

по топографической анатомии и специальных работах

отечественных авторов, и мы позволим себе не оста­

навливаться на этом подробно. Укажем лишь, что

верхушка сердца и оба желудочка расположены ин-

траперикардиально, т. е. целиком находятся в полости

перикардиальной сорочки. Также интраперикардиаль-

но расположены восходящая аорта, легочный ствол,

ушки правого и левого предсердий. Полые вены, оба

предсердия покрыты перикардом с трех сторон, т. е.

имеют мезоперикардиальное положение. Одна из этих

стенок (задняя) перикардом не покрыта. Легочные

вены и обе легочные артерии располагаются экстрапе-

рикардиально, т. е. перикард покрывает лишь одну,

переднюю, их стенку. В полости перикарда различают

завороты, т. е. места перехода перикарда со свобод­

ной стенки в эпикард, покрывающий ту или иную

часть сердца и синусы, или полости, которые пери­

кард выстилает целиком. Таких синусов два: попереч­

ный и косой (рис. 2.2). Поперечный синус расположен

между восходящей частью аорты и легочным стволом

спереди и левым предсердием и легочными венами

снизу и сзади. Поперечный синус имеет правое и

левое отверстия, благодаря чему можно свободно

провести инструмент или палец под восходящую часть

аорты и легочный ствол (рис. 2.3). Косой синус — это

слепой мешок, расположенный под сердцем. Его

хорошо видно, если сердце приподнять за верхушку и

отвести вправо и вверх. Этот синус может быть

местом скопления жидкости и крови в полости пери­

карда и обычно дренируется при операции.

При внешнем осмотре сердце спереди напоминает

пирамиду, вершиной направленной вниз (рис. 2.4).

Верхнюю часть пирамиды образует основание сердца

(basis cordis). Различают грудинореберную (перед­

нюю) поверхность сердца — fades sternocostal (anteri­

or), диафрагмальную (нижнюю) — fades diaphragmatica

(inferior) и легочную (боковую) — fades pulmonalis

(lateralis). Между передней и боковой поверхностями

сердца образуется тупой край (margo obtusus), направ­

ленный влево. Между передней и нижней поверхно­

стями имеется угол острый, так называемый острый

край (margo acutus), направленный вправо. При наруж­

ном осмотре сердца отчетливо выделяются два нерав­

ных отдела—верхний, или, точнее, верхнеправый, и

нижний, или нижнелевый. Границей между ними

является венечная борозда (sulcus coronarius), идущая

слева направо сверху вниз. В верхнем отделе выда­

ющаяся вперед часть сердца включает ушко правого

предсердия, которое свободным своим концом прик­

рывает устья верхней полой вены и восходящей части

аорты. Вверх и влево борозда уходит под выступа­

ющий вперед отдел сердца—артериальный конус (со-

nus arteriosus), переходит на заднюю поверхность и

продолжается в виде задней части венечной борозды,

опоясывающей сердце в косогоризонтальной плоско­

сти. Продолжением артериального конуса является

легочный ствол (truncus pulmonalis), принимающий

горизонтальное направление и ныряющий под ниж­

нюю поверхность восходящей части аорты у перехода

ее в дугу. Важным ориентиром передней поверхности

является передняя межжелудочковая борозда (sulcus

interventricularis anterior), расположенная левее арте­

риального конуса и идущая вдоль сердца к его

верхушке. Заворачиваясь здесь назад и вверх, она

переходит в заднюю (нижнюю) межжелудочковую

борозду—sulcus interventricularis posterior (inferior),

которая вверху сливается с венечной (предсердно-

желудочковой), также опоясывая сердце, но в кососа-

гиттальной плоскости. Таким образом, в сердце разли­

чают основание, верхушку, три поверхности, два

края и две циркулярные борозды. Важно, что каждое

из наружных образований является весьма надежным

ориентиром внутренних структур, и какое-либо откло­

нение от нормального их развития позволяет заподоз­

рить сопутствующую внутрисердечную аномалию.

Рассмотрим анатомию сердечных камер. Трудность

описания анатомии этих отделов сердца заключается в

том, что сердце расположено косо и, говоря о его

поверхностях и сторонах, понятия «верхненижний»,

45

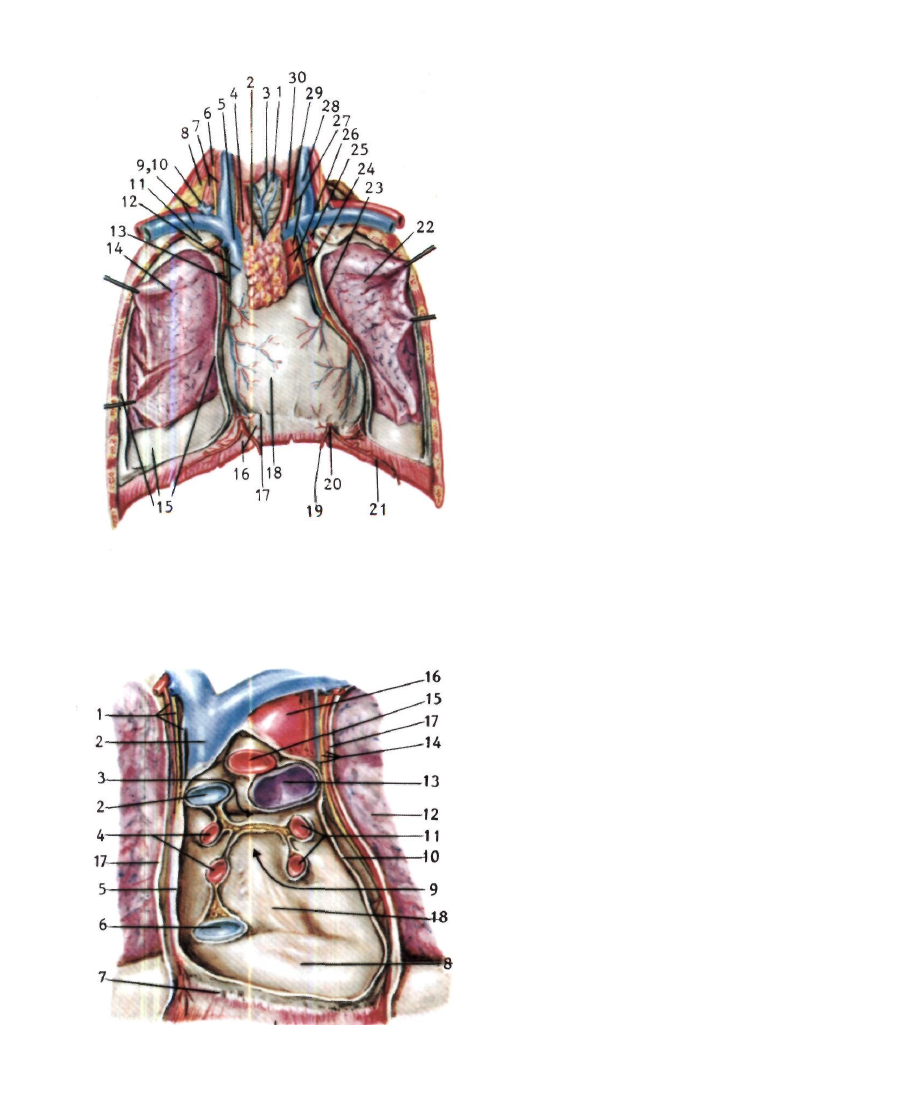

2.1. Схематическое изображение положения сердца в груд­

ной клетке.

1— трахея; 2—вилочковая железа; 3— нижние щитовидные

вены; 4 — плечеголовной ствол; 5—правая плечеголовная

вена; 6—правый диафрагмальный нерв; 7—правая передняя

лестничная мышца; 8—плечевое сплетение; 9—правая под­

ключичная артерия; 10—правая подключичная вена; 11—

правое первое ребро; 12—верхняя полая вена; 13— правый

диафрагмальный нерв и перикардодиафрагмалъные сосуды;

14 — правое легкое; 15—плевральный мешок; 16—

диафрагма; 17—линия прикрепления перикарда к диафрагме;

18—перикард; 19—верхняя эпигастральная артерия; 20—

внутренняя грудная артерия; 21—мышечно-диафрагмальная

артерия; 22—левое легкое; 23 — плевра средостения; 24 —

левый диафрагмальный нерв и перикардодиафрагмалъные

сосуды; 25—левая внутренняя грудная артерия; 26—дуга

аорты и левый возвратный нерв; 27—левый блуждающий

нерв; 28—левая внутренняя яремная вена; 29—левая плече­

головная вена; 30—левая общая сонная артерия.

«переднезадний», «горизонтальный» часто неточно со­

ответствуют истинному пространственному располо­

жению структур. Здесь будет дано описание здорово­

го сердца, находящегося в нормальной позиции в

грудной клетке; при определении положения той или

иной структуры мы исходим из общепринятых прин­

ципов нормальной анатомии. В некоторых случаях для

практического удобства мы будем рассматривать

сердце, находясь справа от больного, лежащего на

операционном столе, т. е. так, как видит его хирург. В

этом случае верхние отделы становятся левыми,

нижние — правыми. Прежде чем перейти к описанию

анатомии отделов сердца, хотелось бы подчеркнуть

три его основных анатомических правила [Ander­

son R., Becker A., 1983], касающихся пространствен­

ных отношений камер между собой. Во-первых, вслед­

ствие косой направленности длинной оси сердца желу­

дочки его расположены более или менее слева от

соответствующих предсердий. Во-вторых, правые от­

делы (предсердие и желудочек) лежат кпереди от

соответствующих левых отделов. В-третьих, аорта и

ее клапан занимают в сердце центральное положение,

сердце как бы заворачивается всеми своими отделами

вокруг луковицы аорты, которая в свою очередь

находится в непосредственном контакте с каждым из

них.

Правое предсердие (atrium dextrum). В здоровом

сердце правое предсердие занимает правую переднюю

поверхность «тела» сердца, оно граничит сзади с

левым предсердием (через межпредсердную перего­

родку), с восходящей частью аорты (через медиаль­

ную стенку). Сзади и сверху в него впадает верхняя

полая вена, а снизу — нижняя полая вена. Латеральная

и передняя поверхности находятся в полости перикар-

2.2. Схематическое изображение поперечного и косого сину­

са перикарда после удаления сердца.

1 — правый диафрагмальный нерв и перикардодиафрагмалъ­

ные сосуды; 2—верхняя полая вена; 3—поперечный синус

перикарда; 4 — правые легочные вены; 5—край отсеченного

перикарда; 6—нижняя полая вена; 7—линия прикрепления

перикарда к диафрагме; 8—диафрагмальная поверхность

полости перикарда; 9—косой синус перикарда; 10—край

отсеченного перикарда; 11—левые легочные вены; 12—левое

легкое; 13 — бифуркация легочного ствола; 14—левый диаф­

рагмальный нерв и перикардодиафрагмалъные сосуды; 15—

восходящая часть аорты; 16—дуга аорты; 17—плевра;

18—проекция пищевода.

46
