    1. Инструктивно-технологическая карта на монтаж укрытия лебедки вышечного блока БУ 3200/200 ЭУК-2МЯ







      Общие требования

      Таблица 9.20




      Технические требования

      Техника безопасности

      кран МКАТ-40 1 шт. (Q=40 т) автоподъемник АГП-18 1 шт. (Q=6,3 т)

      5 Перед опусканием груза стропальщик обязан:

      К работе по монтажу допускается вышкомонтажная бригада, прошедшая инструктаж по данной ИТК.

      1. Настоящая инструктивно-технологическая карта определяет последовательность выполнения операций по монтажу укрытия лебедки вышечного блока БУ 3200/200 ЭУК-2МЯ.

      2. Для проведения операций по монтажу укрытия необходимо наличие следующей техники:

      3. Допускается производить монтаж другими кранами и подъемниками с соответствующей характеристикой.

      4. Монтаж производить в соответствии с требованиями инструкции завода-изготовителя и настоящей ИТК.

      1. Работы по монтажу укрытия производить под непосредственным руководством лица, ответственного за безопасное производство работ по перемещению грузов кранами.

      2. К стропальным работам допускаются вышкомонтажники, обученные по специальной программе, имеющие удостоверение на право производства этих работ.

      3. Подобрать грузозахватные приспособления, соответствующие массе и характеру поднимаемого груза. Стропы должны подбираться с учетом числа ветвей такой длины, чтобы угол между ветвями не превышал 90°. Проверить исправность грузозахватных приспособлений и наличие на них клейм или бирок с обозначением номера, даты испытания, грузоподъемности.

      4. При подъеме и перемещении груза стропальщику запрещается:

      • находиться под поднимаемым грузом и в радиусе перемещения стрелы и груза или допускать нахождение других лиц;

      • направлять груз руками, изменять положение стропов во время нахождения груза на весу.

      • на место установки груза, в случае необходимости, предварительно уложить прочные подкладки для удобства извлечения стропов из-под груза;

      • снимать стропы с груза или с крюка лишь после того, как груз будет надежно установлен, а при необходимости закреплен.







      Монтаж укрытия лебедки

      Таблица 9.21





      Примен.

      Наименование операции, описание работ техника Схема выполняемой работы, крепления стропов и расстановки техники

      и инстр.




      1. Проверить по отгрузочным документам комплектность поставки. Перечень элементов укрытия лебедки приведен в табл. 9.22.

      2. Исправить и подкрасить повреждения металлоконструкций укрытия, полученные во время погрузки, транспортирования и выгрузки, используя рекомендации “Инструкции по проверке технического состояния вышек буровых установок ПО “Уралмаш”.

        Кран

        23

        МКАТ-40

        агрегат АГП-18

        строп

        1СК-2,0 3

        n=2

        с



        l =7500 мм




        24




        2 4




        Ось 46 Ось 46




        8

      3. Подготовить площадку для разборки и сборки секций, подготовить монтажное оборудование.

        ВНИМАНИЕ!

        Запрещается во избежание загорания наполнителя в трехслойных панелях газопламенная резка секций и панелей, наложение на них сварных швов и сварка панелей.

        Не допускается крепление к трехслойным панелям оборудования и различных коммуникаций.

        151



      4. Перед монтажом разметить расположение опор и подкосов на основании (рис. 9.40: разрезы А-А, В-В, вид слева).

        или 8

        строп 2СК-2,0

        с







        l =7500 мм

        Палец 43 l=100 мм

        1

        8

        Палец 43

        8 l=100 мм




        152



        Продолжение табл. 9..21





        Примен.

        Наименование операции, описание работ техника Схема выполняемой работы, крепления стропов и расстановки техники

        и инстр.




      5. Установить по разметке и приварить к рамам основания опоры 7 (рис. 9.40: разрезы А-А, В-В, вид слева).

        Примечание. Выполнять сварные швы по ГОСТ 5264-80 электродами УОНИИ 13/45 ГОСТ 9466-75. Условные обозначения швов сварных соединений по ГОСТ 2.312-72.

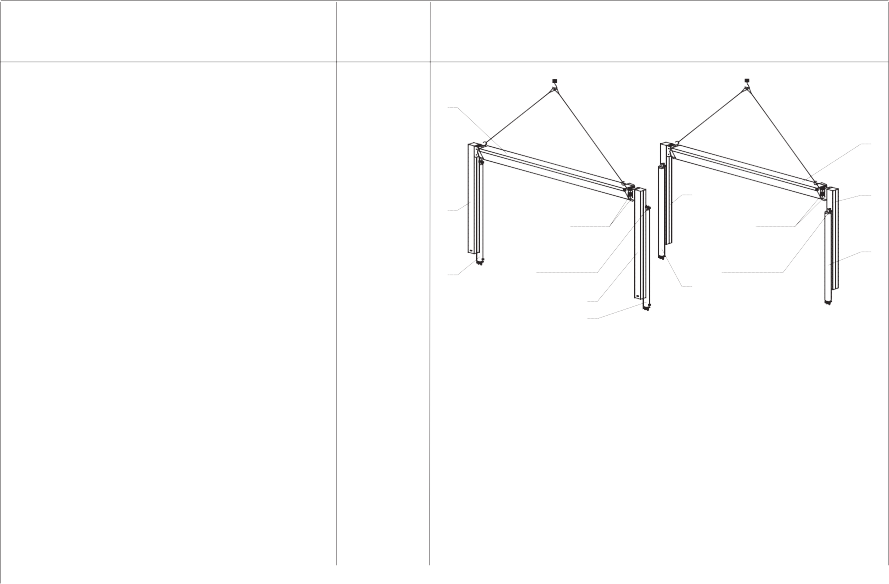

      6. Собрать на земле балку 23 со стойками 1 и 3, а балку 24 со стойками 2 и 4 осями 46 и закрепить булавками 42 после установки на оси шайб 63 (рис. 9.40 виды: главный, слева; разрезы А-А, Д-Д, схема разрез Щ-Щ).

      7. Соединить каждую стойку с подкосами 8 пальцами 43 и закрепить булавками 40 после установки шайб 62 (схема на предыдущем листе, рис. 9.40: разрезы А-А, В-В).





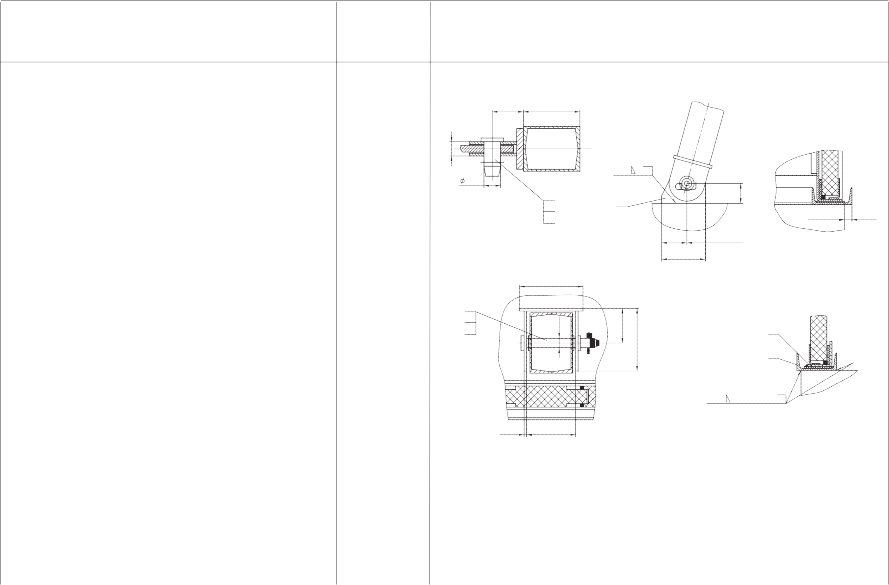

  1. Установить стойки, соединенные с балками и подкосами, на опоры 7 (рис. 9.41), соединить их осями 45, установить шайбы 62 и закрепить булавками 40 (рис. 9.40: вид слева, разрез Ж-Ж, схема элемент Н).

  2. Соединить подкосы 8 с проушинами 41 пальцами 43, установить шайбы 62 и закрепить булавками 40 (рис. 9.40: разрез А-А, схема элемент У).




    16*




    178*

    Т15 100/300




    Продолжение табл. 9..21





    Примен.

    Наименование операции, описание работ техника Схема выполняемой работы, крепления стропов и расстановки техники

    и инстр.




  3. Приварить проушины 41 к основанию, предварительно выверив вертикальность стоек (схема элемент У).

  4. Установить швеллеры 53, 54 по периметру основания и приварить их (рис. 9.40: главный вид, вид Б, разрез А-А, схема разрез Ч-Ч, элемент Р).

    ВНИМАНИЕ!

    Дальнейший монтаж производить только после установки панелей укрытия буровой площадки, примыкающих к укрытию лебедки (рис. 9.40: главный вид, вид сверху).

    160*

    120*



  5. Установить панели кровельные 19, 20, 21 на балки 23, 24 с зазором между панелями по



210 мм (рис. 9.40: вид сверху, разрезы А-А, Г-Г, Д-Д; схема разрезы К-К, Л-Л).



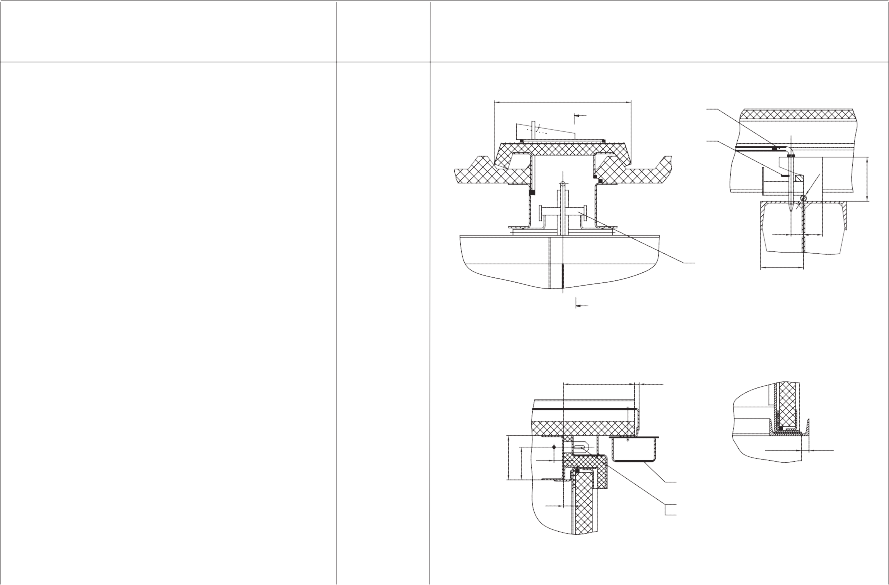

  1. Установить скобы 5 в зазоры между кровельными панелями и закрепить их к балкам кругами 49, зафиксировать булавками 40 (рис. 9.40: разрез Г-Г, схема разрезы К-К. Л-Л).

  2. Уложить в швеллеры 53, 54 пластины из резины 55 (рис. 9.40: разрез Ж-Ж, схема на предыдущем листе разрез Ч-Ч).

    153



  3. Установить стеновые панели в следующей последовательности: 11, 13, 14, 27, 26, 25,









Продолжение табл. 9..21







Наименование операции, описание работ

Примен. техника и инстр.




Схема выполняемой работы, крепления стропов и расстановки техники

33, 32, 30 с зазорами между ними, соответственно указанными на разрезе В-В (рис. 9.40), зацепив их за элементы панелей кровельных и опустив в швеллеры приваренные по периметру основания (рис. 9.40: главный вид, вид Б, разрезы: А-А, В-В, Д-Д, Ж-Ж; схемы: разрез Ч-Ч, элементы П, Р).

  1. Установить угловые нащельники 15, 36, предварительно установив подвижные детали панелей 33 и 30 в горизонтальное положение. Закрепить нащельники к панелям листами (клиньями) 50. Клинья зафиксировать булавками 40 (рис. 9.40: вид Б).

  2. Установить нащельники 12 и 31 на зазо-

  3. Установить нащельники 34 и 35 на элементы панелей кровельных и закрепить их листами (клиньями) 44. Клинья зафиксировать шплинтами 64 (рис. 9.40: вид Б, схема элемент П).

  4. Установить желоб 38 с наклоном в необходимую сторону, для чего отвернуть гайки со-

ры между панелями 11, 13, 14, 27, 26, 25, 33, 32, 30, закрепить их, забив клинья 50, клинья зафиксировать булавками 40 (рис. 9.40: главный вид, разрез А-А).










155



Продолжение табл. 9..21







Наименование операции, описание работ

Примен. техника и инстр.




Схема выполняемой работы, крепления стропов и расстановки техники

единений кровельных панелей и закрепить в этих местах желоб к панелям (схема элемент П). 20 Установить нащельники 10, 17, 18, 37 на элементы панелей кровельных, установив подвижные детали панелей кровельных вертикально. Установить резиновые прокладки 47 и шайбы 48, забив клинья 50, клинья зафиксировать булавками 40 (рис. 9.40: вид сверху, разрезы

Г-Г, Д-Д; схема разрез К-К).

21 Установить в горизонтальное положение под-вижные детали панелей 11, 27. Установить

нащельники 16 и 9, 28 и 29, забив клинья 44,

клинья зафиксировать булавками 40 (рис. 9.40: главный вид, разрез А-А).

22 Установить стеклопакеты клееные 6 в панелях 13 и 26, предварительно сняв штапики с каркаса окон, закрепить стеклопакеты, установить штапики на место (табл. 9.23, рис. 9.40: главный вид, разрез А-А, рис. 9.42).

Примечание. При поставке стеклопакетов по С-14032.31.350 необходимо, сняв штапики, установить стекла 1, 2, брусья 3, 4, 5, 6, стекла

1, 2. Установить штапики на место (табл. 9.23,

рис. 9.43).








Продолжение табл. 9..21










Наименование операции, описание работ

Примен. техника и инстр.




Схема выполняемой работы, крепления стропов и расстановки техники

Выполнить отверстия под коммуникации в трехслойных панелях механическим способом (вырубить зубилом и пр.), не используя газопламенных резаков, не затрагивая силовых элементов каркасов панелей. После проводки коммуникаций отверстия уплотнить минватой 51, закрыть листами, вырезанными по месту из листов 52 размерами, обеспечивающими надежное крепление болтами 60 этих листов с обеих сторон трехслойной панели. Закрепить листы 52 болтами 60 и гайками 61 (рис. 9.40: главный вид, схема, разрез Ш-Ш, рис. 9.44).






min 20*
