    1. Инструктивно-технологическая карта на монтаж укрытия вышечного блока БУ 3200/200 ЭУК-2МЯ











      129



      Общие требования

      Таблица 9.17




      Технические требования

      Техника безопасности




      5 Перед опусканием груза стропальщик обязан:

      гада, прошедшая инструктаж по данной ИТК.

      1. Настоящая инструктивно-технологическая карта определяет последовательность выполнения операций по монтажу укрытия вышечного блока БУ 3200/200 ЭУК-2МЯ.

      2. Для проведения операций по монтажу укрытия необходимо наличие следующей техники:

      • кран МКАТ-40 1 шт. (Q=40 т)

      • автоподъемник АГП-18 1 шт. (Q=6,3 т)

      1. Допускается производить монтаж другими кранами с соответствующей характеристикой.

      2. Монтаж производить в соответствии с требованиями инструкции завода-изготовителя и настоящей ИТК.

      1. Работы по монтажу укрытия производить под непосредственным руководством лица, ответственного за безопасное производство работ по перемещению грузов кранами.

      2. К стропальным работам допускаются вышкомонтажники, обученные по специальной программе, имеющие удостоверение на право производства этих работ.

      3. Подобрать грузозахватные приспособления, соответствующие массе и характеру поднимаемого груза. Стропы должны подбираться с учетом числа ветвей такой длины, чтобы угол между ветвями не превышал 90 °. Проверить исправность грузозахватных приспособлений и наличие на них клейм или бирок с обозначением номера, даты испытания, грузоподъемности.

      4. При подъеме и перемещении груза стропальщику запрещается:

      • находиться под поднимаемым грузом и в радиусе перемещения стрелы и груза или допускать нахождение других лиц;

      • направлять груз руками, изменять положение стропов во время нахождения груза на весу.

      • на место установки груза, в случае необходимости, предварительно уложить прочные подкладки для удобства извлечения стропов из-под груза;

      • снимать стропы с груза или с крюка лишь после того, как груз будет надежно установлен, а при необходимости закреплен. К работе по монтажу допускается вышкомонтажная бри-







      130



      Монтаж укрытия вышечного блока





      Таблица 9.18







      Наименование операции, описание работ

      Примен. техника и инстр.




      Схема выполняемой работы, крепления стропов и расстановки техники

      Запрещается во избежание загорания наполнителя в трехслойных панелях газопламенная резка панелей, наложение на них сварных швов и сварка панелей.

      Не допускается крепление к трехслойным панелям оборудования и различных коммуникаций.

      кран МКАТ-40

      строп 2СК-5,0

      l =6000 мм

      с

      или строп

      1СК-3,2

      l =6000 мм

      с

      n=2 агрегат

      АГП-18 или АГП-22



      1. Монтировать укрытие буровой площадки одновременно с монтажом основания и установкой оборудования до монтажа устройства для подъема вышки.

      2. Проверить по отгрузочным документам комплектность поставки. Перечень элементов укрытия вышечного блока приведен в табл. 9.19.

      3. Исправить и подкрасить повреждения металлоконструкций укрытия, полученные во время погрузки, транспортирования и выгрузки, используя рекомендации “Инструкции по проверке технического состояния вышек буровых установок ПО “Уралмаш”.

      4. Подготовить монтажное оборудование. ВНИМАНИЕ!

      5. Разметь перед монтажом укрытия буровой площадки расположение стоек, проушин, желобов, петель.




      Продолжение табл. 9.18





      Примен.

      Наименование операции, описание работ техника Схема выполняемой работы, крепления стропов и расстановки техники

      и инстр.

      1. Выполнить сварные монтажные швы по ГОСТ 5264-80.

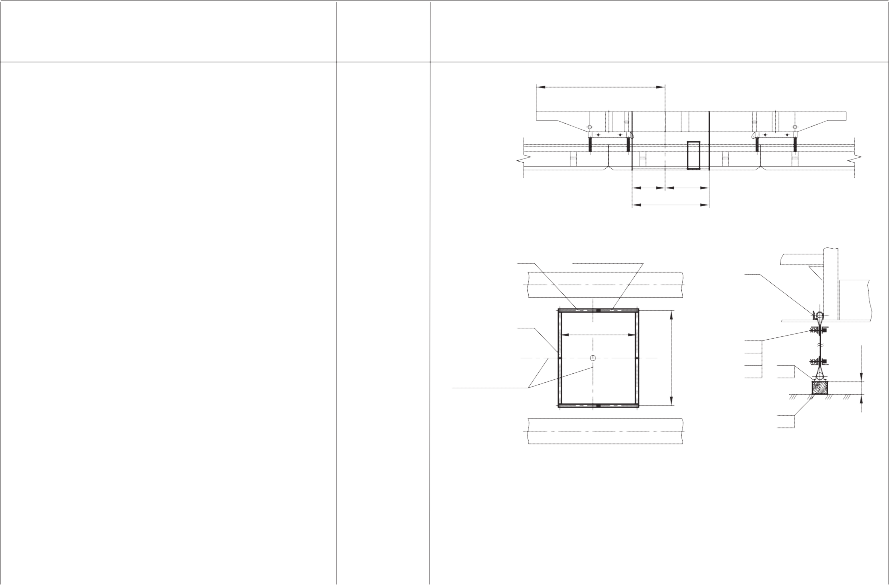

      2. Укрытие низа ВЛБ (схема).

        1. Установить брусья поз. 105, 106.

        2. Приготовить полотна из бельтинга поз. 104: два – размерами 4000 мм ґ 5160 мм и два – размерами 4000 мм ґ 6700 мм. Окантовать их по длине трубами поз. 90, 91 с помощью уголков поз. 78, болтов поз. 118, шайб поз. 129 и гаек поз. 125 (схема, рис. 9.33, рис. 9.34: разрез Б-Б).




          7615




          2230




          2930

          5160

        3. Приварить уголки поз. 92 к фермам и рамам основания вышечно-лебедочного блока. Установить полотна из бельтинга поз. 104 и закрепить их к брусьям поз. 105, 106 с помощью скоб поз. 137 и шурупов поз. 138 (схема).

      3. Собрать стойки поз. 11, 20 со стаканами поз. 40, закрепить их деталями 73, 74, установить и приварить стаканы к рамам основания вышечно-лебедочного блока. Забить клинья поз. 81 (рис. 9.35).

      4. Соединить листы (проушины) с панелями поз. 26, 28, 5, 4, 3, 7, 9 осями поз. 72, установить шайбы поз. 134, оси зафиксировать булавками поз. 74 (рис. 9.33, рис. 9.34: разрез Б-Б, рис. 9.36: разрезы К-К, Л-Л, рис. 9.37: разрезы У-У, Т-Т).

        131



      5. Соединять лист (проушину) поз. 76 с панелью поз. 27 осью поз. 77. Установить ось поз. 77 в панель поз. 27. Установить шайбы поз. 133,

105



Продолжение табл. 9.18







Наименование операции, описание работ

Примен. техника и инстр.




Схема выполняемой работы, крепления стропов и расстановки техники

оси зафиксировать булавками поз. 80 (рис. 9.34: разрезы Б-Б, Р-Р, Ф-Ф, С-С).

  1. Соединить между собой панели поз. 3 с поз. 8 и поз. 26 с поз. 19 болтами поз. 121, гайка-

  2. Установить связи поз. 48, 49 и закрепить их шплинтами поз. 136 (рис. 9.34: вид Х1).

  3. Соединить столики поз. 44 со швеллером поз. 115 болтами поз. 121, гайками поз. 127, установив шайбы поз. 131.

  4. Установить и приварить столики поз. 44 со швеллером поз. 115 к рамам основания вышечно-лебедочного блока.

  5. Установить кронштейны поз. 50 под швеллер поз. 115 приварить их к балке основания вышечно-лебедочного блока.

  6. Установить панели поз. 5, 4, 3 в сборе с

ми поз. 127, установив шайбы поз. 131 (рис. 9.33, рис. 9.34: разрез Б-Б, рис. 9.35: вид А, рис. 9.38: разрез Д-Д).

поз. 8, 49 (рис. 9.39); 28, 27, 26 в сборе с поз. 19 и

48; 7, 9 – при этом обеспечить:

соединение панелей с основанием вышечно-лебедочного блока на отметке 3440 мм, т.е., чтобы штыри панелей вошли в отверстие рам основания вышечно-лебедочного блока (рис. 9.33: главный вид, рис. 9.37: разрез Т-Т, рис. 9.38: разрез Е-Е);










133



Продолжение табл. 9.18







Наименование операции, описание работ

Примен. техника и инстр.




Схема выполняемой работы, крепления стропов и расстановки техники

  • опирание проушин поз. 73, 96 на рамы основания вышечно-лебедочного блока на отметке 7200 мм (рис. 9.34: разрез Р-Р, рис. 9.36: разрезы К-К, Л-Л, рис. 9.37: разрез Т-Т);

  • опирание панелей поз. 8, 19 на стойки поз.

  • опирание панелей 7, 9 в швеллер поз. 115 (рис. 9.33: вид слева).

соединение панелей в замок между собой вверху (рис. 9.33 главный вид, рис. 9.37: разрез И1-И1);

11, 20 (рис. 9.35: вид А, разрез И-И);

Примечание. Перед установкой панелей 7, 9 установить в гнезда панелей цапфы механизма открывания ворот, сняв и установив фланцы панелей (рис. 9.37: разрез Л1-Л1).

  1. Приварить проушины поз. 73, 96 к рамам основания вышечно-лебедочного блока.

  2. Установить нашельники поз. 47, 36, 46, 32 и закрепить их клиньями поз. 97, клинья зафиксировать булавками поз. 74 (рис. 9.33: главный вид, рис. 9.34: вид Х1, разрез Н-Н, рис. 9.36: разрез К-К).

  3. Установить брусья поз. 102, 103 к пане-

лям поз. 7, 9, закрепить болтами поз. 124, гайками поз. 139, установив шайбы поз. 140.

20 Установить листы поз. 108 к брусьям поз. 102, 103 и закрепить их шурупами поз. 138 (рис. 9.33: главный вид, рис. 9.37: разрез Ж1-Ж1).










134



Продолжение табл. 9.18







Наименование операции, описание работ

Примен. техника и инстр.




Схема выполняемой работы, крепления стропов и расстановки техники

21 Установить и приварить листы поз. 109 к панелям поз. 7, 9 (рис. 9.33: главный вид, рис. 9.37: разрез И1-И1).

22 Установить панель поз. 15 в швеллер поз. 115 и соединить ее с панелями поз. 7, 9 (рис. 9.37 разрез П1-П1).

23 Соединить уголки поз. 110 с панелями

поз. 14, 22 болтами поз. 119, гайками поз. 126, установив шайбы поз. 130 (рис. 9.35: вид А, рис. 9.38: разрез Д-Д).

24 Установить панели поз. 14, 22, зацепив их вверху за элементы стоек поз. 11, 20 и закрепить к основанию вышечно-лебедочного блока, приварив петли поз. 1 к рамам основания вышечно-лебедочного блока и этим панелям, соединив петли между собой кругами поз. 82.

Круги зафиксировать булавками поз. 74. Приварить уголки поз. 110 к панелям поз. 3, 26 (рис. 9.35: вид А, рис. 9.38: разрезы Д-Д, Ч-Ч).

25 Установить панель поз. 23, заводя ее изнутри блока, при этом разметить и просверлить отверстие диаметром 20 мм на раме основания вышечно-лебедочного блока для фиксации данной панели, а также приварить две петля поз. 1 к стойкам поз. 11, 20. Зафиксировать панель поз. 23 вверху кругами поз. 82. Круги зафиксировать булавками поз. 74 (рис. 9.35: вид А, рис. 9.37: разрез Ж-Ж).










135



Продолжение табл. 9.18







Наименование операции, описание работ

Примен. техника и инстр.




Схема выполняемой работы, крепления стропов и расстановки техники

20 Установить ворота поз. 18, повесив их на панель поз. 8 и зафиксировать шплинтами поз.

141. Приварить уголки поз. 85. После подъема вышки закрыть ворота и закрепить к панели поз. 19 болтами поз. 119, гайками поз. 126, установить шайбы поз. 130 (рис. 9.35: вид А, рис. 9.37: разрез Ж-Ж, рис. 9.38: разрез Д-Д).

ВНИМАНИЕ: Остальной монтаж вести после подъема вышки и монтажа площадок по периметру пола буровой площадки.

21 Соединить петли поз. 1 с панелями поз. 13, 39 и стенкой поз. 31, крышей поз. 21, осями поз. 82. Оси зафиксировать булавками поз. 74 (рис. 9.38 разрез Ч-Ч).

22 Установить панель поз. 13 и закрепить ее к панели поз. 3 и площадке основания вышечно-лебедочного блока, приварив петли поз. 1 (рис. 9.38: разрез Ч-Ч).

23 Установить стенку поз. 31, состоящую из трех панелей, которые должны быть расположены согласно рис. Закрепить стенку к панели поз. 3 и площадке основания вышечно-лебедочного блока, приварив петли поз. 1 (рис. 9.35: разрез В-В, рис. 9.38: разрез Ч-Ч).

24 Установить панель поз. 39 и закрепить ее к панели поз. 13 и к площадке основания вышечно-лебедочного блока, приварив петли поз. 1.










136



Продолжение табл. 9.18







Наименование операции, описание работ

Примен. техника и инстр.




Схема выполняемой работы, крепления стропов и расстановки техники

При этом обеспечить плотное прилегание панели поз. 39 к стенке поз. 31 (рис. 9.35: разрез ВВ, рис. 9.38: разрез Ч-Ч).

25 Установить крышу поз. 29, зацепив ее за элемент панели поз. 13, при этом проложить резиновые прокладки, которые вырезать из пластины поз. 107. Опустить крышу поз. 29 на панели стенки поз. 31, панели поз. 13 и 31, приварив петли поз. 1 (рис. 9.34: вид Х1, разрез П-П, рис. 9.35 разрез В-В, рис. 9.36: виды А1, Г1, Д1, разрезы Б1-Б1, В1-В1, рис. 9.38: разрез Ч-Ч).

26 Установить крышу поз. 25, стенку поз. 33, панели поз. 34, 21, выполнив операции аналогичные пунктам 27, 28, 29, 30, 31.

27 Установить нащельники поз. 42, 43 и приварить их к площадкам основания вышечно-лебедочного блока. После приварки внутри нащельников установить пенополиуретан поз. 114 по длине нащельников, наколов его на шипы, поставив шайбы поз. 140 и разогнув шипы (рис. 9.38: разрезы Ц-Ц, З1-З1).

28 Установить панели поз. 16, 41 и закрепить их к ферме основания вышечно-лебедочного блока, приварив уголок панели (рис. 9.35: вид А, рис. 9.36: элемент Т1, рис. 9.38: разрез Г-Г).

29 Установить и приварить к раме основания вышечно-лебедочного блока желоба










137



Продолжение табл. 9.18







Наименование операции, описание работ

Примен. техника и инстр.




Схема выполняемой работы, крепления стропов и расстановки техники

поз. 35. После приварки установить внутри желоба пенополиуретан поз. 114 и закрепить его, наколов на шипы и установив шайбы поз. 140, разогнув шипы (рис. 9.33: главный вид, рис. 9.36: разрез М1-М1).

30 Установить панели поз. 24 в желобе поз. 35 и закрепить к панелям поз. 16, 41 болтами поз. 83, гайками поз. 126, установив шайбы поз. 130 (рис. 9.36: элемент У1, рис. 9.37: разрез Г-Г). После установки укрытия лебедки закрепить панели поз. 24 к панелям последнего болтами поз. 119, гайками поз. 126, установив шайбы поз. 130 (рис. 9.36: элемент Ф1).

31 Установить резиновые полотна, вырезанные из пластины поз. 107, для перекрытия зазоров между блоками по крыше. Для этого просверлить отверстия диаметром 12 мм в панелях поз. 8, 18, 19 по уголкам поз. 111 и закрепить полотна к панелям и уголкам болтами поз. 120, гайками поз. 126, установив шайбы поз. 130 (рис. 9.35: вид А, разрез И-И).

32 Установить нащельники поз. 30 между укрытием буровой площадки и укрытием лебедки и закрепить их клиньями поз. 97. Клинья зафиксировать булавками поз. 74 (рис. 9.34: вид Х1, рис. 9.37: разрез К1-К1).










138



Продолжение табл. 9.18







Наименование операции, описание работ

Примен. техника и инстр.




Схема выполняемой работы, крепления стропов и расстановки техники

33 Установить уголки поз. 95, 96, перекрыв зазоры между укрытием и основанием вышечно-лебедочного блока, приварить их к укрытию буровой площадки и укрытию лебедки (рис. 9.33: главный вид, рис. 9.37: разрез 3-З, рис. 9.38: разрез Е-Е).

34 Установить ворота поз. 10, 12 и закрепить их шплинтами поз. 135 (рис. 9.33: вид слева, рис. 9.38 разрез М-М).

35 Приварить трубу поз. 112 к воротине поз.

12 (рис. 9.37: вид Р1).

36 Приварить к панели поз. 7 круги (крючки) поз. 75, а к панели поз. 9 – цепь поз. 79, одеть цепи на крючки (рис. 9.33: вид слева, рис. 9.37: разрез Л1-Л1).

37 После установки рамы желоба установить и приварить листы поз. 98, 99, 100 (рис. 9.36: элемент Б1, рис. 9.37: разрез П1-П1).

Неучтенные проемы и щели заделать с помощью деталей поз. 85, 107, которые приварить или закрепить болтами к основанию вышечнолебедочного блока или панелям укрытия буровой площадки, обеспечивая последующий демонтаж укрытия буровой площадки.

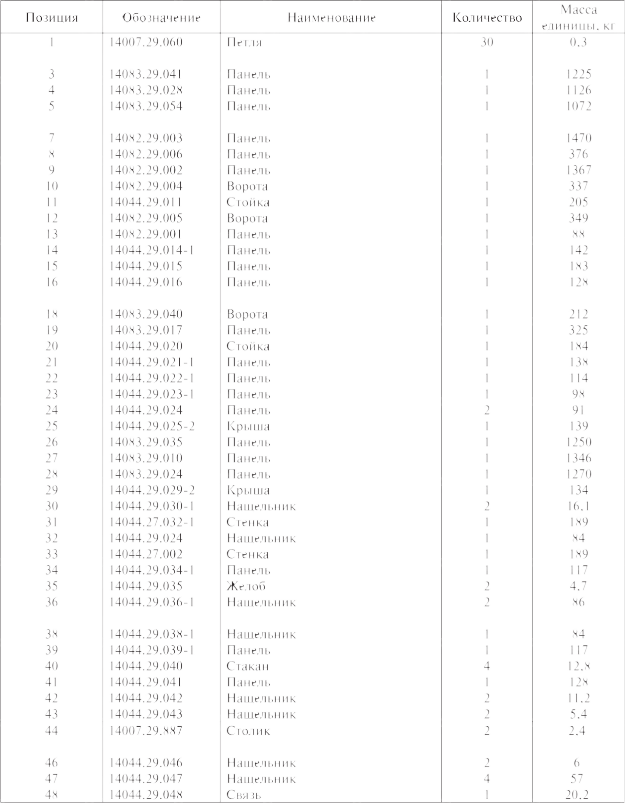

Состав укрытия буровой площадки




Таблица 9.19








139









140

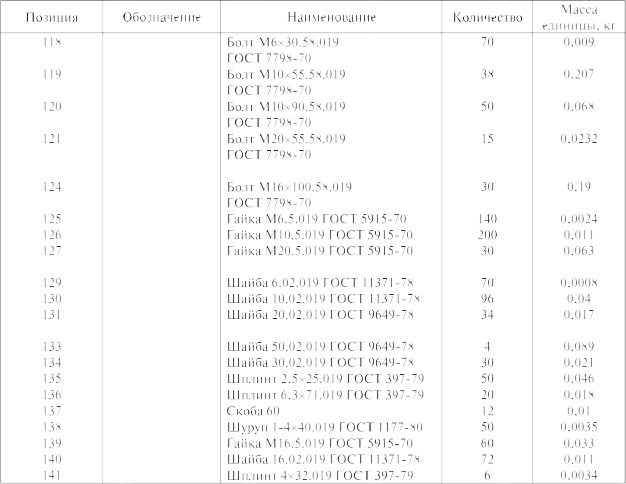

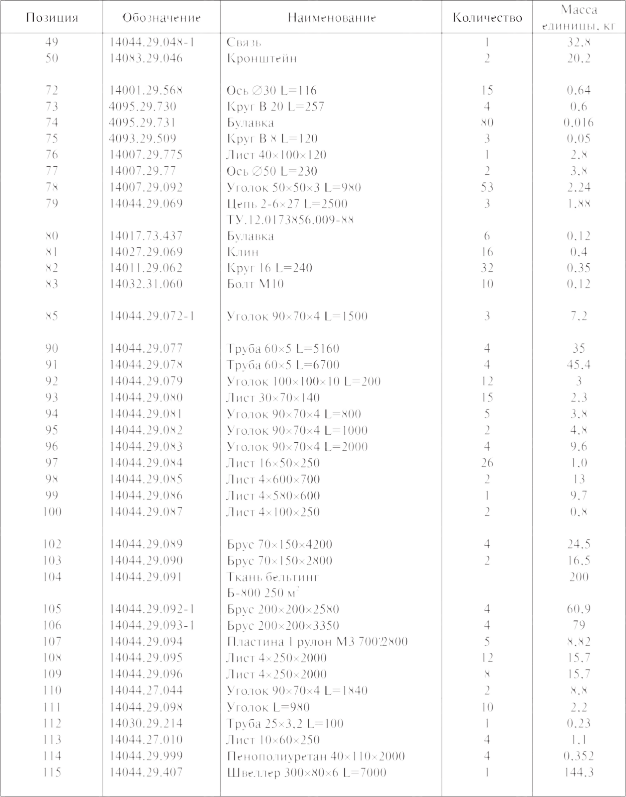

Продолжение табл. 9.19









Продолжение табл. 9.19













Рис. 9.33. Укрытие вышечного блока (главный вид, вид слева)






Рис. 9.34. Укрытие вышечного блока (виды и разрезы)












Рис. 9.39. Схема монтажа укрытия вышечного блока автомобильным краном МКАТ-40







Пояснение к рис. 9.39




1 Перед монтажом произвести осмотр стропов. 2 Привязать оттяжную веревку к грузу.

  1. Застропить укрытие вышечного блока согласно схеме строповки.

  2. По команде руководителя работ крановщику приподнять груз на 200-300 мм над поверхностью земли.

  3. Убедившись в правильности строповки и в отсутствии людей в опасной зоне работы крана, руководитель подает команду на перемещение груза на основание вышечно-лебедочного блока как показано на схеме.

  4. Сопровождать груз страховочной оттяжкой во время перемещения.





    149



  5. Опустить груз, оси низов установить в отверстиях на лонжероне, на уровне пола стойки соединить с основанием. 8 После полного ослабления стропов расстропить груз.
