Трехвальный турбореактивный двухконтурный двигатель Д-436-148. Техническая эксплуатация (2006 год) - часть 12

4. Жгут проводов Х69.АУР.СДВ (к сигнализатору СДВ-40А давления за отсечным клапаном на АУР-22)

Маркировка проводов:

Х9.23-1

Х9.24-4

Рабочие контакты: 1, 4

5. Жгут проводов Х98.П109М1 (к датчику П-109М1 температуры воздуха в противообледенительной системе воздухозаборника)

Маркировка проводов:

Х12.2-5 Х12.3-8 Х12.4-3 Х12.5-6

Рабочие контакты: 3, 5, 6, 8

6. Кронштейн переходный

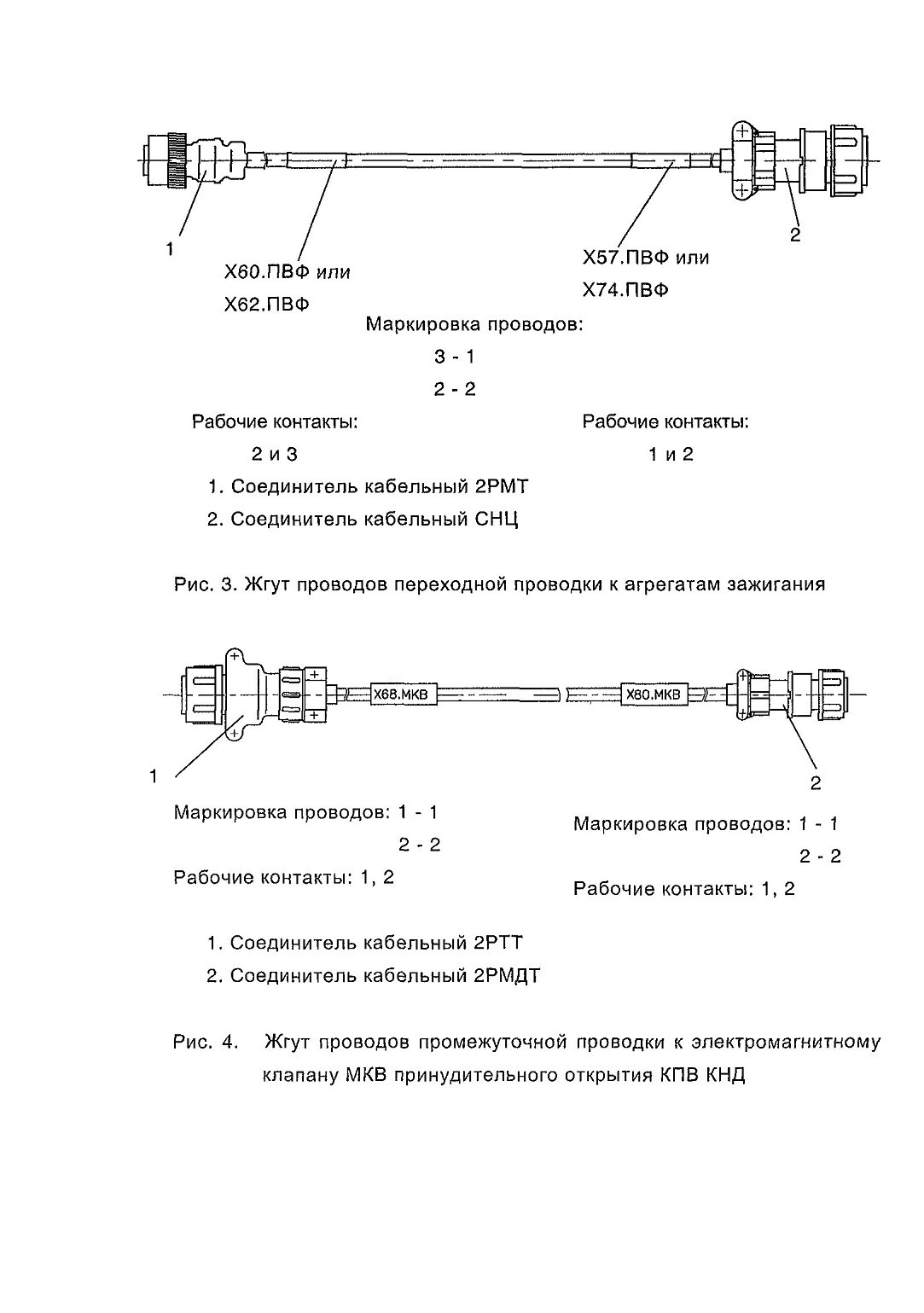

7. Жгут проводов Х61.ПВФ (к соединителю переходного жгута проводов Х60.ПВФ цепи агрегата зажигания)

Маркировка проводов:

Х8.1-3

Х8.2-2

Рабочие контакты 2, 3

8. Жгут проводов Х63.ПВФ (к соединителю переходного жгута проводов Х62.ПВФ цепи агрегата зажигания)

Маркировка проводов:

Х8.3-3

Х8.4-2

Рабочие контакты 2, 3

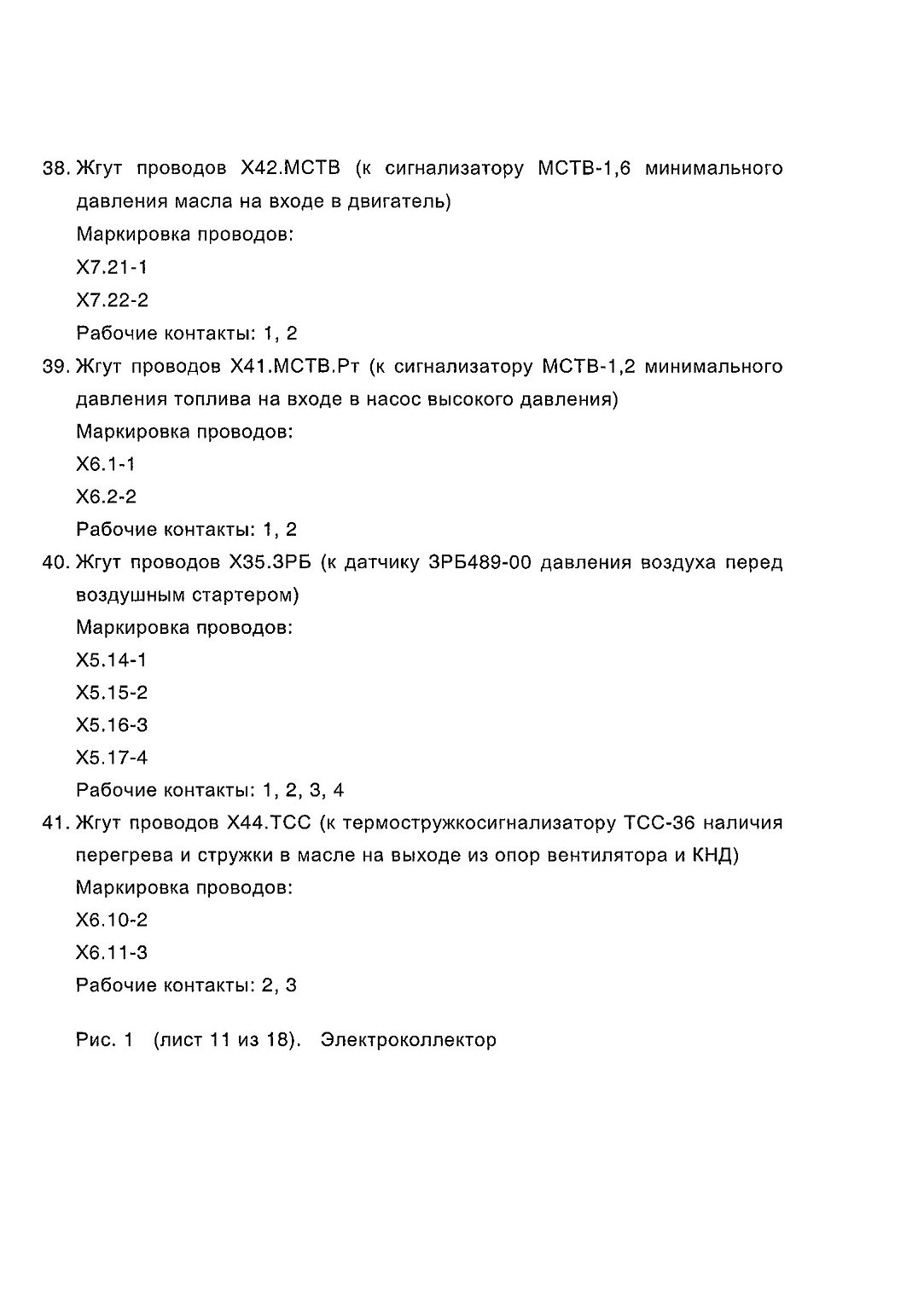

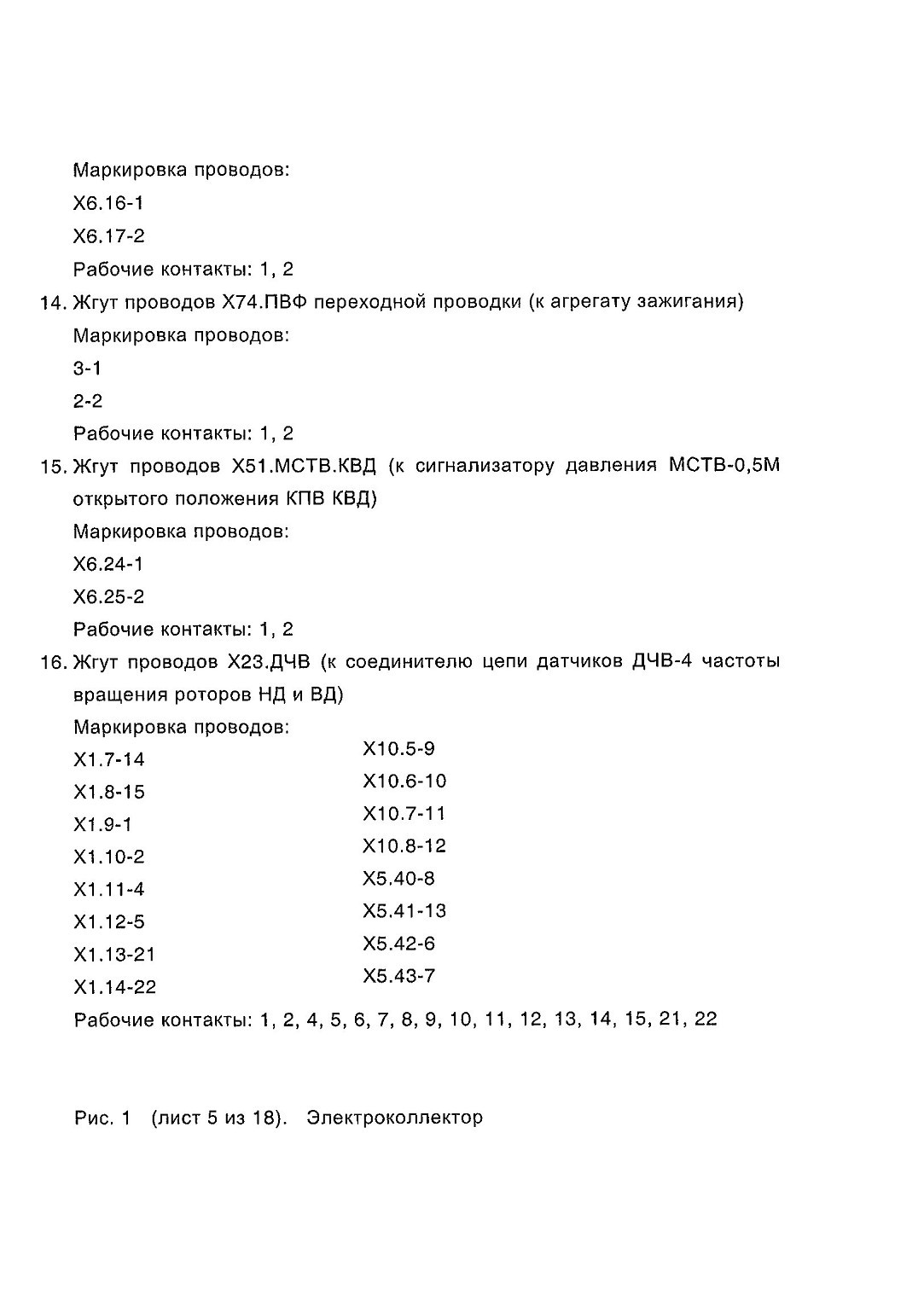

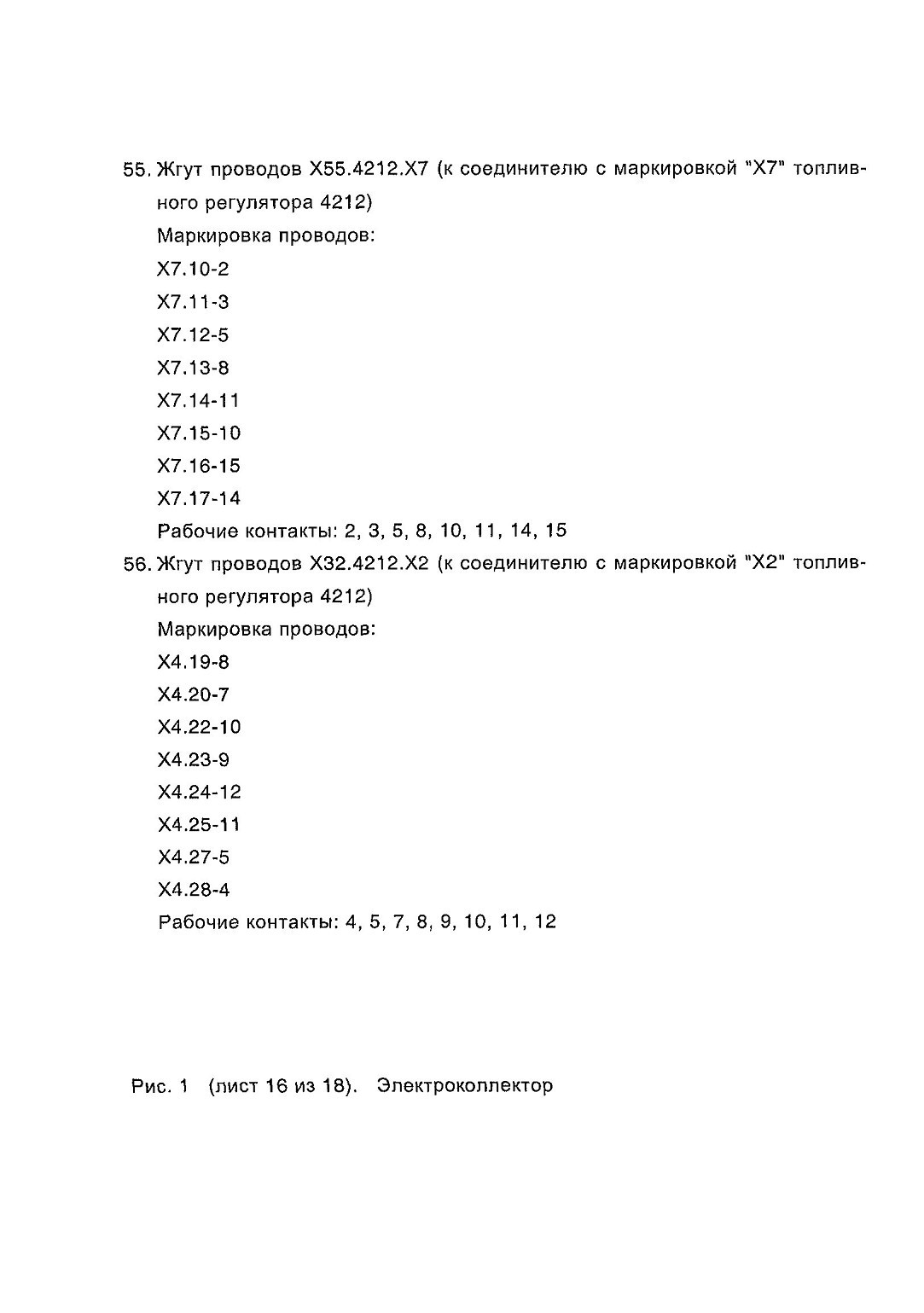

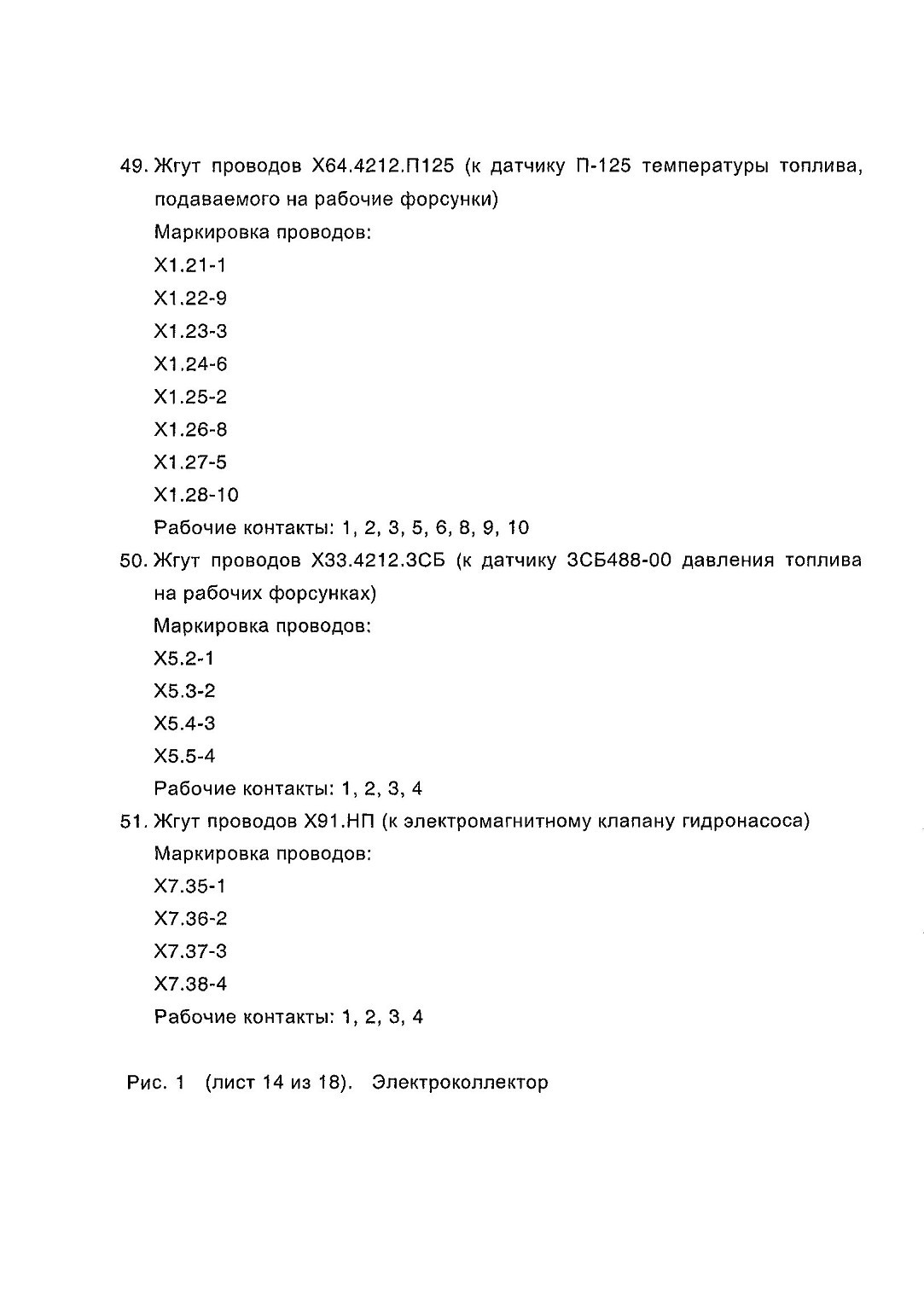

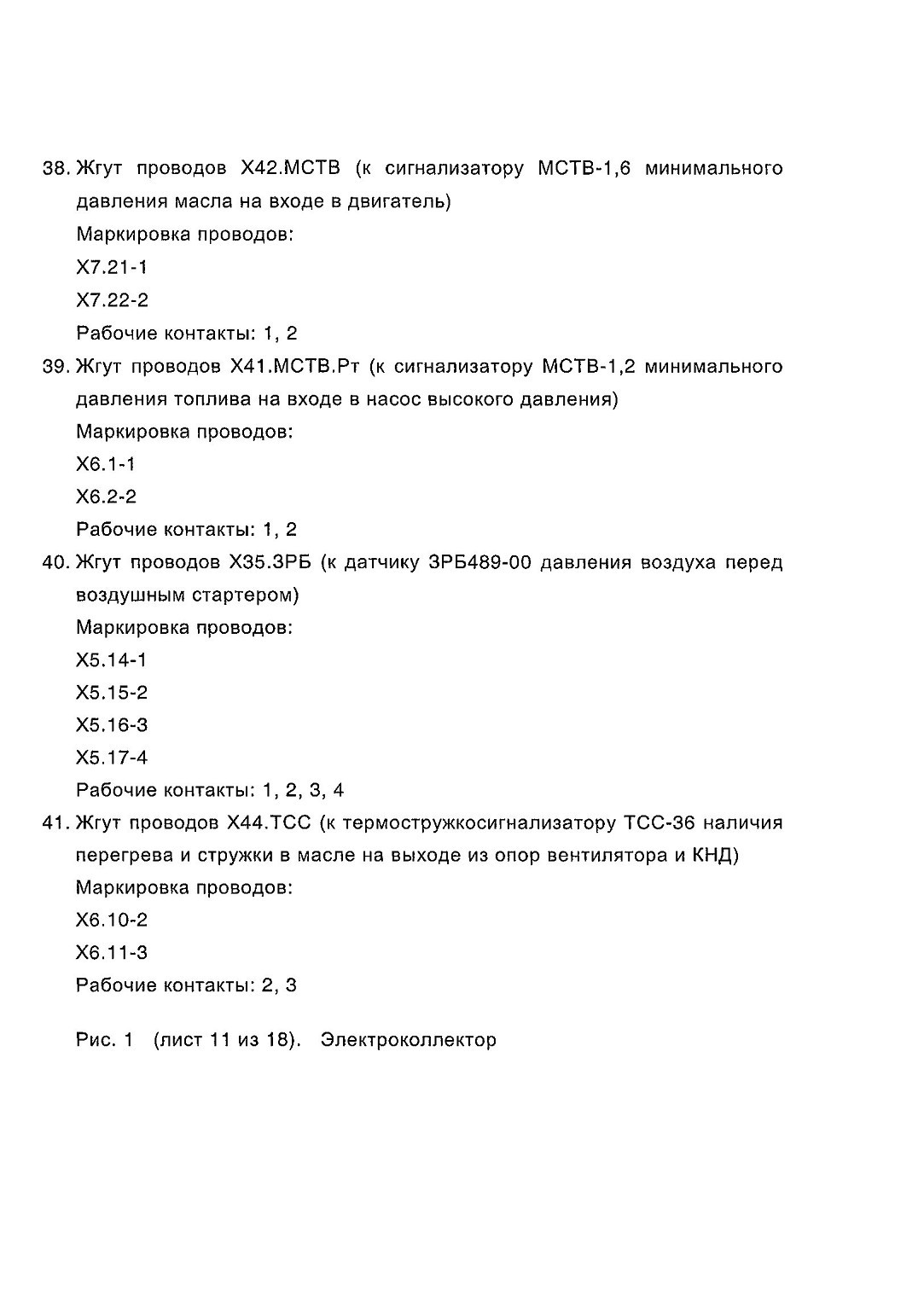

Рис. 1 (лист 3 из 18). Электроколлектор
