Трехвальный турбореактивный двухконтурный двигатель Д-36. Руководство по технической эксплуатации (2006 год) - часть 4
2.48. При обнаружении течи между поворотным и
глухим штуцерами, расположенными на корпусах двигателя, продефектируйте
их посадочные поверхности. При наличии механических повреждений замените
поворотный или глухой штуцер, замените уплотнительные кольца.
2.49. При подсоединении трубопровода к ввертному угловому штуцеру (рис.
21) разрешается снять контровку и развернуть ввертной угловой штуцер на
необходимый угол.

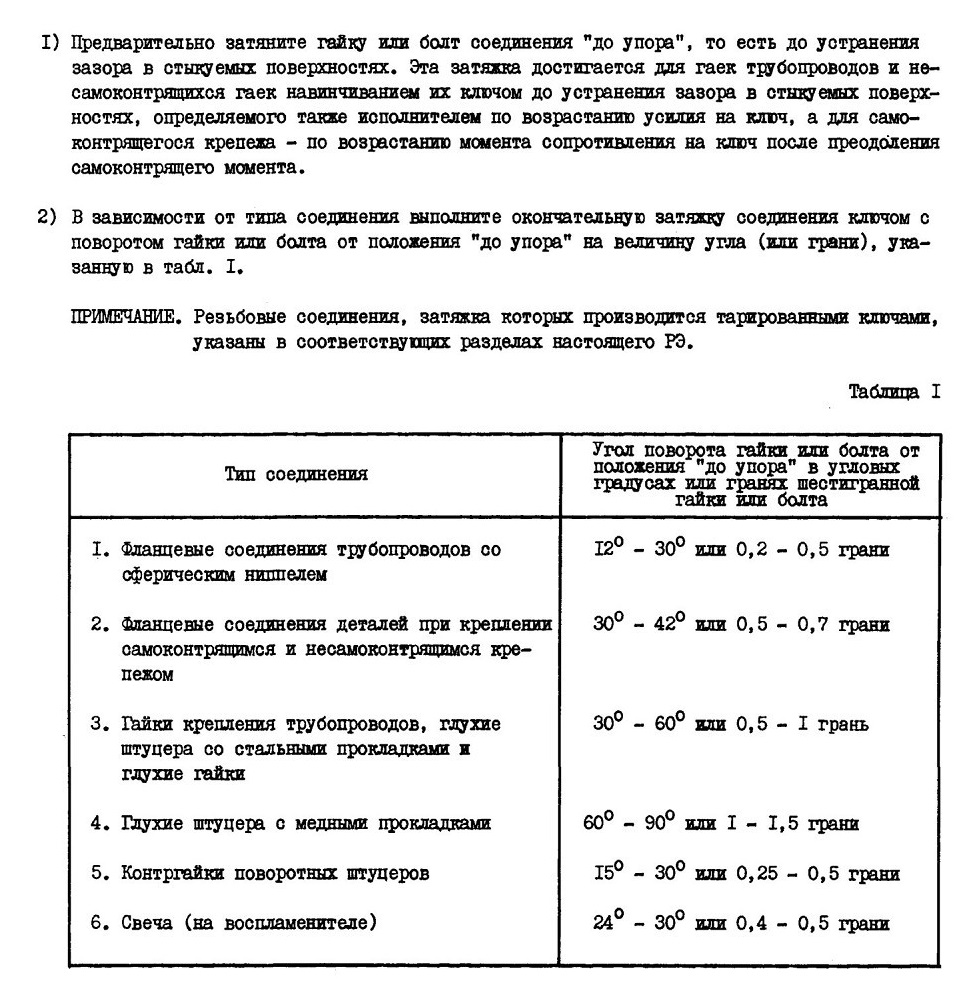

После установки и затяжки накидной гайки трубопровода затяните ключом
контргайку, придерживая от проворота ввертной угловой штуцер.
2.50. Перед монтажом трубопровода с телескопическим соединением (рис.
22), имеющего резиновые уплотнительные кольца, проконтролируйте
состояние посадочных мест кольца и кольцо. На посадочных местах
уплотнительного кольца не допускаются риски, забоины. Поверхность кольца
должна быть гладкой, без заусенцев, раковин, трещин, пузырей и царапин.
Кольцо не должно иметь расслоений и пор.
2.51. Монтаж уплотнительных колец в наружные канавки трубопроводов с
телескопическим соединением производите только с применением специальных
оправок.
2.52. Монтаж уплотнительного кольца (2) (рис. 23) в наружные канавки с
помощью оправки (3) произведите следующим образом:
- конусную оправку наденьте на поршень (I) трубопровода так, чтобы ее
цилиндрический конец был расположен непосредственно над канавкой;
- уплотнительное кольцо наденьте на конусную часть оправки и передвиньте
вручную до гнезда.
2.53. При установке резиновые кольца предохраняйте от перекосов,
пере1футки, механических повреждений и порезов.
2.54. В уплотнительный узел не должны попадать абразивные материалы и
продукты коррозии.
2.55. Перед монтажом телескопического соединения смажьте сопрягаемые
поверхности маслом МК-8 или рабочим маслом двигателя.
2.56. Снятое уплотнительное кольцо повторно устанавливать не
разрешается.
2.57. Фланец трубопровода выброса воздуха из центробежного суфлера и
фланец эжектора, расположенные на реактивном насадке, устанавливайте на
силоксановой эмали (см. рис. 24).
ВНИМАНИЕ. С ЦЕПЬЮ ПРЕДОПРАЩЕНИЯ ВЫПРЕССОВКИ И ПОВРЕЖДЕНИЯ ГАЕК ВО ФЛАНЦЕ
(5) (см. 072.40.00, рис. 2) ЗАПРЕЩАЕТСЯ ЗАВОРАЧИВАТЬ ДО УПОРА ВИНТЫ ВО
ФЛАНЕЦ (5) БЕЗ ШТАТНОГО ПАКЕТА ИЛИ ЕГО ИМИТАТОРА.
