СП РК 1.03-103-2013 ГЕОДЕЗИЧЕСКИЕ РАБОТЫ В СТРОИТЕЛЬСТВЕ (ҚР ЕЖ 1.03-103-2013)

СП РК 1.03-103-2013*

7.1.14 При построении на местности с помощью рулетки отрезков линий заданной

длины, рассчитанных по координатам или непосредственно взятых с плана, в них вводят
поправки на наклон (при углах наклона более 1,5



), температуру и компарирование, если

их величина достигает 1:10 000 от длины отрезка.

Перенесение отрезков линий в натуру осуществлено с относительной погрешностью

не более 1:2000.

Ось трассы, углы поворота и места пересечения трассы с существующими

подземными сетями и сооружениями в натуре закрепляются штырями, кольями и т. д., а
их положение дополнительно фиксируется параллельными выносками или створными
знаками и оформляется схемой привязки к местным предметам.

7.1.15 Ось подземной прокладки целесообразно закреплять на доске траншейной

обноски. Обноски устраивают на прямолинейных участках трассы на расстоянии 40–50 м
одна от другой, а также в местах поворота, устройства колодцев, камер.

7.1.16 Правильность выполнения разбивки трассы в плане определяется

материалами исполнительной съемки относительно точек красных линий, оси проездов,
от существующих четких контурных точек, от пунктов притрассового теодолитного хода
и от ближайших пунктов городских и государственных геодезических сетей [2].

7.2 Геодезические разбивочные работы при прокладке трасс инженерных сетей

7.2.1До начала монтажа безнапорного трубопровода следует устанавливать

дополнительные реперы так, чтобы при высотных разбивках расстояние от нивелира до
каждого из двух ближайших реперов не превышало 100 м. Их отметки определяют
техническим нивелированием от ближайших реперов.

7.2.2 Над траншеей поперек трассы устанавливают строительные обноски в виде П-

образных деревянных конструкций: обрезная доска закрепляется горизонтально на двух
столбах, вкопанных на противоположных сторонах траншеи. Обноски помещаются над
центрами проектных колодцев и дополнительно через 20–100 м.

7.2.3Разбивка дна траншеи соответственно проектному уклону производится с

помощью  постоянных  и  ходовых  визирок,  оптических  нивелиров  или  лазерных  уклон-
фиксаторов.  Отметки  постоянных  визирок,  прикрепленных  к  обноске  гвоздями,
определяются  нивелиром  с  учетом  проектного  уклона  дна  траншеи.  Разность  отметок
постоянных визирок, м, определяется по формуле

h = id,

(4)

где

— проектный уклон траншеи;

— расстояние между визирками, м.

Высота (длина) ходовой визирки определяется как разность отметок верха

постоянной визирки и дна траншеи.

Разбивки по высоте основания под укладку самотечных трубопроводов, уклон

которых равен или меньше 0,001, выполняются с погрешностями не более 5 мм,
окончательно подготовку основания следует производить с помощью нивелира.

СП РК 1.03-103-2013*

7.2.4 Разбивка котлована под колодец включает закрепление центра колодца,

установку обноски, закрепленной столбами на расстоянии от 0,6 до 0,7 м от бровки
траншеи, и передачу отметок и осей на обноску.

7.2.5 Укладка труб по высоте и уклону при прокладке напорного трубопровода на

подготовленном основании (по маякам) осуществляется с контролем по уровню, с
помощью ходовых и постоянных визирок, устанавливаемых в местах будущих колодцев и
поворотных точек, и с помощью нивелира и рейки.

7.2.6 Укладка по уровню осуществляется установкой каждой трубы в отдельности.

При укладке по уровню в обязанности геодезической службы вменяются вынос и
закрепление на дне траншеи временных реперов, выверка накладных или шланговых
уровней и инструктаж бригадиров и звеньевых о способах выверки и точности установки.

7.2.7 При укладке труб с помощью визирок постоянные визирки устанавливаются на

обноске в местах будущих колодцев, в поворотных точках. Между смежными обносками
по оси натягивается проволока, с которой отвесами ось проецируется на дно траншеи.
Отметки для укладки труб получают от полочек, закрепляемых на обноске. Полочку
закрепляют на обноске, на высоте кратной 1 м от проектной отметки верха трубы.

7.2.8 При укладке труб по маякам геодезические работы заключаются в выносе оси

трассы и установке верха маяков на проектные отметки. При устройстве маяков
необходимо принимать меры по их сохранности.

7.2.9 Укладка труб разрешается после проверки соответствия фактических отметок

основания проектной документации: дна траншеи — при бесканальной прокладке; дна
канала — при канальной прокладке; отметки опорных конструкций — при надземной
прокладке.

7.2.10 Прямолинейность оси труб в горизонтальной плоскости проверяется по

шнуру, теодолитом, по лазерному или световому лучу; правильность уклонов — по
визиркам, нивелиром или лазерным уклонофиксатором.

7.2.11 Укладка трубопроводов с отклонением от прямолинейности в вертикальной

или горизонтальной плоскости не допускается. Отклонения трубопроводов от проектного
положения в плане и по высоте не должны превышать допусков, указанных в
действующих ТНПА.

7.2.12 При взаимном пересечении магистральных трубопроводов расстояние между

ними в свету должно приниматься не менее 350 мм.

7.2.13 Для трубопроводов диаметром 1000 мм и более в зависимости от рельефа

местности должна предусматриваться предварительная планировка строительной полосы.

7.2.14 Приемка безнапорных трубопроводов и коллекторов в эксплуатацию

сопровождается проверкой их прямолинейности с соблюдением проектного положения в
горизонтальной и вертикальной плоскости и инструментальной проверкой отметок лотков в
колодцах. При этом отклонение отметок лотков от проектных не должно превышать 5 мм.

При прокладке сетей газопровода правильность укладки труб проверяется

нивелированием всех узловых точек и мест пересечения газопровода с подземными
сооружениями.

7.2.15 Минимальные расстояния в свету между строительными конструкциями

непроходных каналов и поверхностью теплоизоляции трубопроводов, между

СП РК 1.03-103-2013*

строительными конструкциями тоннелей или коллекторов и трубопроводами, а также
между поверхностью теплоизоляции смежных трубопроводов при прокладке в тоннелях,
коллекторах и при надземной прокладке принимаются в соответствии с требованиями
МСН 4.02-02-2004.

7.2.16 Контроль правильности укладки труб тепловых сетей осуществляется

инструментальной проверкой положения трубопровода в плане, а по высоте —
нивелированием всех узловых точек уложенного трубопровода и мест его пересечения
подземными сооружениями.

7.2.17 В

процессе строительства сооружений кабельных каналов должен

осуществляться  пооперационный  контроль  укладки  трубопроводов  и  установки
смотровых устройств, заключающийся в проверке глубины  заложения и качества стыков
труб,  прямолинейности  трубопровода,  горизонтальности  и  вертикальности  установки
смотровых устройств.

7.2.18 Трассы подземных кабельных линий связи вне городской черты обозначаются

опознавательными столбиками с охранно-предупредительными надписями.

8 ГЕОДЕЗИЧЕСКИЕ ИСПОЛНИТЕЛЬНЫЕ СЪЕМКИ

8.1 Оформление исполнительных съемок при строительстве зданий

8.1.1 Исполнительные

геодезические

съемки

выполняются

организациями,

осуществляющими строительно-монтажные работы. При возведении сложных объектов
съемки могут выполняться с привлечением специализированных организаций.

8.1.2 Места, точки, параметры, методы, порядок проведения и объем исполнитель-

ных съемок устанавливают в ППР (ППГР) в соответствии с проектной документацией.

8.1.3 В качестве исходной геодезической основы для исполнительной съемки

принимаются знаки геодезической разбивочной основы для строительства, знаки
закрепления осей, монтажные риски на конструкциях. До начала съемки проверяют
неизменность положения знаков исходной основы.

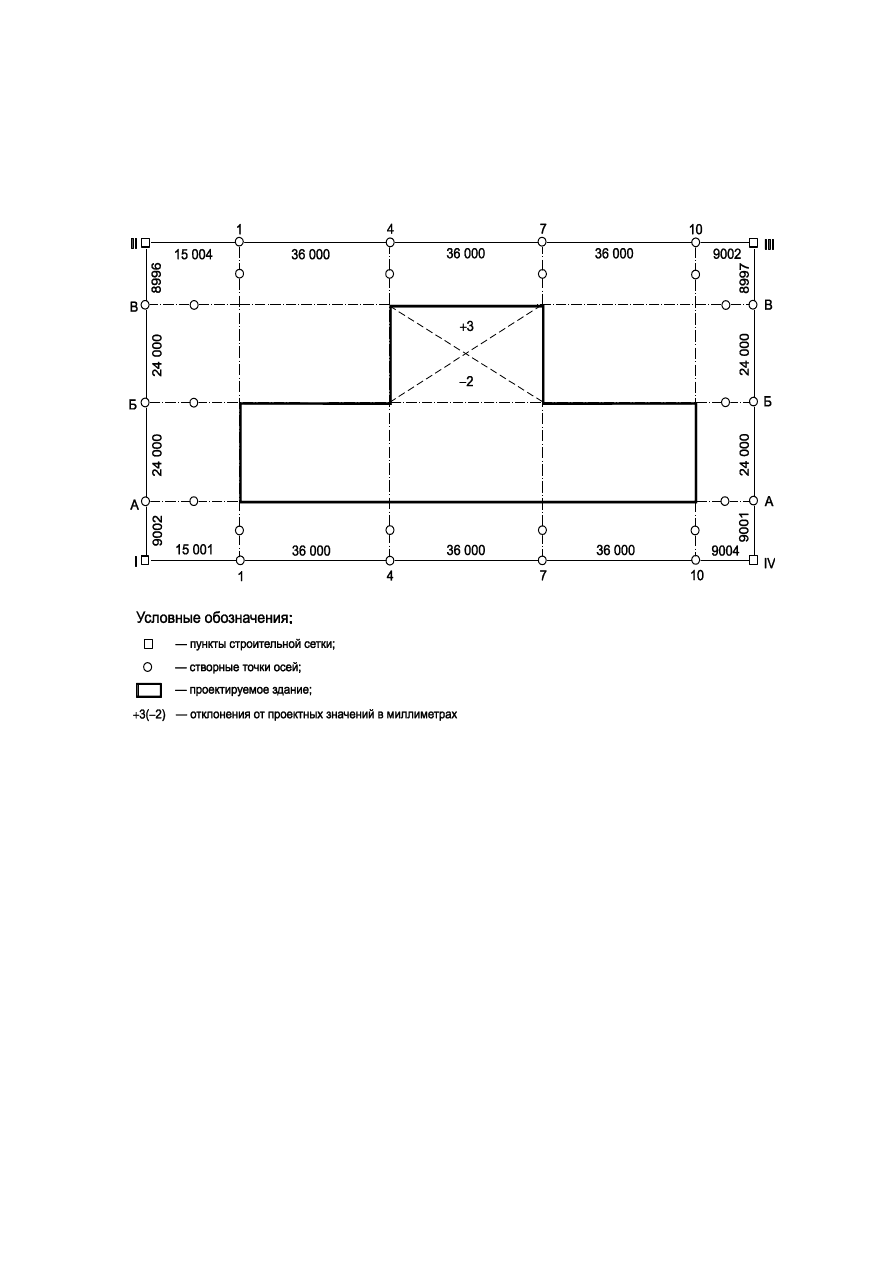

8.1.4 Для составления исполнительных схем используют чертежи проектной

документации (планы этажей, коммуникаций, профили и т. п.), на которые наносятся
данные исполнительной съемки.

8.1.5 По результатам исполнительных съемок при необходимости может выполнятьс

я оценка точности в соответствии с ГОСТ 26433.2. В качестве характеристик точности
применяют среднее арифметическое σ и среднее квадратическое отклонение

малой или

объединенной выборки, а при ограниченном количестве измеренных отклонений — их
размах

,т. е.разность между максимальным и минимальным измеренными отклонениями.

8.1.6 При исполнительной съемке земляных сооружений подлежат съемке в плане:

бровки котлованов, траншей, границы планировочных оформляющих плоскостей. Съемка
верхней и нижней бровки выполняется при глубине выемок или высоте насыпей свыше 3 м.
В остальных случаях допускается выполнять съемку только нижней бровки.

Съемке по высоте подлежат верхний и нижний контуры котлованов, перепады

(изменения) отметок оснований под фундаменты, трубы и т. п.

СП РК 1.03-103-2013*

При исполнительной съемке оснований фундаментов:
— на первом этапе определяются размеры (габариты) оснований и привязки к осям,

отметки оснований до их зачистки или подливки бетоном (раствором);

— на втором этапе определяют те же геометрические параметры после доведения их

до проектных значений. Так, например, для технологического оборудования фундаменты
устраиваются с отметкой на 50–60 мм ниже проектной отметки опорной поверхности
оборудования, поэтому исполнительную съемку первого этапа производят до подливки
основания бетоном (раствором), а второго этапа — после подливки.

8.1.7 При устройстве свайных фундаментов и однорядном расположении свай

съемке подлежат все сваи с измерением их отклонений относительно их продольной оси, а
крайние сваи — относительно продольных и поперечных осей.

При двух- и трехрядном расположении свай съемке подлежат крайние сваи с

измерением их отклонений относительно продольных осей, а сваи, расположенные в
начале и конце рядов, — относительно продольных и поперечных осей.

При сплошном свайном поле съемке подлежат крайние сваи относительно осей

контура массива поля, а располагаемые по углам — относительно продольных и
поперечных свай.

Съемке относительно продольных и поперечных осей подлежат круглые сваи

диаметром более 0,5 м, буронабивные сваи и сваи-оболочки, погруженные через
кондукторы при строительстве мостов.

Отклонения свай от их проектного положения по высоте определяют с точностью от

2 до 3 см. Измеренные отклонения сравнивают с требованиями к точности высотного
положения

свай

по

окончанию

забивки

(погружения),

регламентированной

действующими ТНПА.

8.1.8 При исполнительной съемке опускных колодцев и кессонов съемку в плане

выполняют в два этапа: на первом этапе измеряют габариты (длину, ширину, радиус
закругления, диагонали) поперечных сечений, а при дополнительных требованиях проекта
и толщину стен.

При съемке на втором этапе измеряют отклонения осей колодцев и кессонов от

закрепленных в натуре разбивочных осей. Смещения от вертикали осей колодцев
определяют через интервалы, кратные 0,1 глубины погружения, но не более чем через 1 м,
а также на конечной глубине.

Съемку по высоте выполняют геометрическим нивелированием от реперов,

расположенных вне зон возможных осадок и перемещений грунта.

Места съемки по высоте указывают в проектной документации.
Смещения и отметки определяют с точностью до сантиметров, или в процентах от

размеров и габаритов колодцев и кессонов.

8.1.9 При исполнительной съемке опалубки и поддерживающих лесов определяют и

на схемах показывают отклонения:

- в расстояниях между опорами изгибаемых элементов, связями вертикальных

поддерживающих конструкций на 1 м длины и на весь пролет с интервалом через 1 м;

- расстояний от вертикали или проектного наклона плоскостей опалубки и линий их

пересечений на 1 м и на всю высоту конструкций с интервалом не реже чем через 1 м;

СП РК 1.03-103-2013*

- осей опалубки фундаментов, стен, колонн, балок, прогонов, арок;
- в положении стоек домкратных рам и осей домкратов от вертикали;
- осей перемещаемой или переставляемой опалубки относительно осей сооружения;
- внутренних размеров опалубок балок, колонн, стен от проектных размеров.
На схемах показывают разность отметок плоскостей верхних кружал или

поверхности  рабочего  пола  скользящей  опалубки,  конусность  скользящей  опалубки,  а  в
особо  оговоренных  в  проекте  случаях  -  местные  неровности  опалубки  на  двухметровых
интервалах.  Замеры  в  последнем  случае  производят  от  плоскости  двухметровой  рейки  с
одновременным  измерением  плоскостности  в  определяемом  направлении,  прикладывая
двухметровую рейку к проверяемой плоскости в такой последовательности: 0-й- 2-й метр,
1-й-3-й метр; 2-й - 4-й метр и т. д.

8.1.10 При исполнительной съемке монолитных железобетонных конструкций

определяют  и  на  схемах  показывают  отклонения  плоскостей  и  линий  их  пересечения  от
вертикали  или  от  проектного  наклона  конструкций  фундаментов,  стен,  колонн,
горизонтальных  плоскостей.  Съемку  выполняют  на  всю  высоту  конструкции  или  на
высоту плоскости участка. Интервал между точками съемки ограничивают одним метром,
если иные требования не предусмотрены проектной документацией.

В монолитных жилых зданиях, возводимых методом скользящей опалубки,

выполняют съемку и на схемах показывают: в плане - места пересечения стен, по высоте -
отметки проемов, штраб, отверстий и полов.

*Отклонения габаритов и отметок от проектных значений сравнивают с величинами

допусков, регламентированных СП РК 5.03-107

(Изм.ред. – Приказ КДСиЖКХ от

06.11.2019 г. №178-НҚ)

8.1.11 При исполнительной съемке сборных элементов определяют и на схемах

показывают отклонения относительно разбивочных осей, проектных отметок осей
фундаментных блоков и стаканов, а также осей или граней сборных элементов.

В случаях, оговоренных проектной документацией, определяют размеры площадок

опирания и зазоры между элементами конструкций.

8.1.12 В объемно-блочных зданиях исполнительную съемку следует производить:
- в плане - продольных граней блоков (при линейном опирании), углов (при

опирании блоков по углам);

- по высоте - опорных площадок несущих стен.
В промышленных зданиях и сооружениях исполнительной съемке дополнительно

подлежат:
  - в плане  - расстояния от колонн до осей балок, смещение оси подкранового рельса от
оси балки;  по высоте определяют отклонения отметок верха балок и головок  рельсов от
проектных.

8.1.13 Объектами исполнительной съемки крупнопанельных зданий в плане являются:

панели несущих и ограждающих стен, лифтовые, санитарно-технические и другие объемные
элементы, панели (плиты) перекрытий. По высоте определяются горизонтальность плит
перекрытий в пределах между температурными швами и перепад отметок смежных в плане
элементов, образующих опорную площадку.

8.1.14 При возведении каркасных зданий исполнительной съемке подлежат:

СП РК 1.03-103-2013*

- планово-высотное положение колонн, ригелей, распорных плит, диафрагм

жѐсткости, ферм;

- размеры площадок опирания несущих элементов;
- регламентируемые зазоры между элементами;
- горизонтальность площадок опирания несущих элементов, ограждающих

конструкций и наружных стен.

Величины регламентированных зазоров, размеров площадок опирания несущих

элементов,  несоосность  элементов  или  несовпадения  поверхностей,  величины  отклонения
осей элементов от вертикали, правильность положения закладных деталей и колодцев под
анкерные  болты  следует  проверять  непосредственными  измерениями,  а  также  контролем
расстояний между осями или гранями.

Отклонения, смещения и разности отметок, зафиксированные в процессе

производства исполнительной съемки, сравнивают с величинами, регламентированными
требованиями действующих ТНПА.

8.1.15 Исполнительная съемка лифтов выполняется в два этапа.
На первом этапе контролируется строительная часть шахты по всей высоте. При

съемке измеряют отклонения:

-стен шахты от вертикальной плоскости, ширины стен от проектной;
-разности диагоналей в плане в сечениях каждого яруса;
-размеров и местоположения отверстий в стенах шахты и в полах машинного и

блочного помещений, а также размер и расположение закладных деталей (кромок
лестничных площадок и маршей, примыкающих к металлокаркасной плоскости) по всей
высоте шахты;

-нижней рамы и поясов металлокаркасной шахты от горизонтальной плоскости,

стояков - от вертикали;

-осей проемов дверей шахты относительно общей вертикальной оси;
-опорных поверхностей тумб для установки буферов от горизонтальной плоскости;
-вертикальных осей колодцев, оставляемых в тумбах для анкерных буферных

подставок (из плоскости направляющих).

На втором этапе съемки измеряют отклонения:
-направляющих кабины и противовеса от вертикали;
-размеров между головками направляющих кабины (противовеса);
-вертикальной оси буфера из плоскости направляющих и от отвесной линии и т. п.
8.1.16 При исполнительной съемке каменных конструкций определяют и на схемах

показывают отклонения:

- размеров (толщины) конструкций, опорных поверхностей, ширины простенков,

проемов, вертикальных осей оконных и других проемов, штраб;

- от осей - углов кладки и мест пересечения капитальных стен в нижнем сечении, от

вертикали в пределах каждого этажа и на все здание при его высоте более двух этажей;

- рядов кладки от горизонтали не реже чем через 1 м длины;
- по высоте - площадок опирания перекрытий на стены.

СП РК 1.03-103-2013*

*Отклонения габаритов и отметок от проектных значений необходимо сравнивать с

величинами допусков, регламентированных СП РК 5.03-107

(Изм.ред. – Приказ

КДСиЖКХ от 06.11.2019 г. №178-НҚ)

8.1.17 Исполнительную

съемку

металлических

конструкций

выполняют

преимущественно в два этапа.

На первом этапе выполняют съемку и на схемах показывают отклонения в отметках

и смещение опорных мест фундаментов, закладных деталей, анкерных болтов, а в
необходимых случаях, специально оговоренных в проектах, — габаритов конструкций
после укрупнительной сборки.

В некоторых видах производственных зданий съемку колонн и иных опор, ферм,

ригелей, пролетных строений, подкрановых балок, стальных настилов, башен и башенных
сооружений, труб, бункеров, кожухов различных устройств, копр, тяг, поясов, траверс и т.
п. выполняют дважды (до и после проведения необходимых испытаний).

Исполнительная съемка второго этапа проводится после окончания всех испытаний

вне зависимости от их числа.

Места съемки, форма отражения результатов съемки, точность измерений

устанавливаются проектной документацией.

*Отклонения отметок, габаритов, привязок к осям и другие числовые и

геометрические результаты исполнительной съемки сравнивают с допускаемыми по СП
РК 5.03-107, если иные требования не приведены в проектной документации

(Изм.ред. –

Приказ КДСиЖКХ от 06.11.2019 г. №178-НҚ)

8.1.18 При исполнительной съемке деревянных конструкций определяют и на

схемах показывают отклонения: в размерах несущих конструкций по длине, высоте, в
расстояниях между их осями; в смещениях вертикали; центров опорных узлов от центров
опорных площадок; в глубине врубок; в размерах поперечных смещений.

*Отклонения

отметок

габаритов

сравнивают

требованиями,

регламентированными СП РК 5.03-107, при этом величины допускаемых отклонений
назначены в миллиметрах, процентах или в относительной мере как отношение линейного
отклонения к длине (высоте) конструкций

(Изм.ред. – Приказ КДСиЖКХ от 06.11.2019 г.

№178-НҚ)

8.1.19 Исполнительную съемку полов выполняют в два этапа. На первом этапе

определяют и фиксируют отметки элементов пола: оснований, подстилающих слоев,
стяжек, сборных элементов (в том числе плит перекрытий) и др.

На втором этапе фиксируют отметки поверхности полов вне зависимости от

материала, из которого они сделаны. На этом этапе проверяется ровность поверхности
каждого элемента пола во всех направлениях с частотой съемки не реже чем через 1 м,
если иная не предусмотрена проектной документацией.

*Критерием правильности выполненных работ являются величины просвета между

прямолинейной двухметровой рейкой и поверхностью полов. Допустимые величины
просветов, зафиксированные при исполнительной съемке, сравниваются с требованиями
СН РК 3.02-36 и СП РК 3.02-136

(Изм.ред. – Приказ КДСиЖКХ от 06.11.2019 г. №178-НҚ)

8.1.20 Исполнительной съемкой при возведении зданий определяются: зазоры

между элементами, длины площадок опирания монтируемых элементов на ранее

СП РК 1.03-103-2013*

уложенные, несоосность стыкуемых элементов, несовпадения поверхностей элементов,
отклонения от вертикали отвесно монтируемых элементов, отклонения от проектных
наклонов наклонно монтируемых элементов.

8.1.21 Исполнительную съемку фундаментов, возводимых под монтаж

оборудования и трубопроводов, выполняют в два этапа.

На первом этапе выполняют высотную съемку до подливки раствора, приварки

(укладки) прокладок фундаментов. По результатам съемки первого этапа определяют
высоту подливки.

На втором этапе исполнительные съемки связаны с монтажом оборудования.
Высотную исполнительную съемку фундаментов, закладных деталей, прокладок и

анкерных болтов, установленных под монтаж технологического оборудования,
выполняют с точностью до миллиметров, если иные требования не регламентированы
проектной документацией.

Высотную съемку выполняют геометрическим нивелированием от реперов,

размещенных вне зон возможных осадок грунтов, контуров опорных строительных
конструкций для устанавливаемого оборудования.

Исполнительная съемка положения в плане фундаментов, возводимых под монтаж

оборудования и трубопроводов, выполняется от осей или линий им параллельных. Эти
ориентиры наносят на закладные металлические изделия слесарными чертилками или
кернами.

Зазоры (расстояния) между элементами, длины площадок опирания монтируемых

элементов, несоосность элементов или несовпадение поверхностей, невертикальность, а
также правильность положения закладных деталей следует проверять непосредственным
измерением расстояний между осями или гранями.

8.2 Исполнительная съемка подкрановых путей

8.2.1 Выполнение исполнительных съемок подкрановых путей включает в себя

следующие виды работ: определение прямолинейности рельсов, расстояния между их
осями, отклонения отметок головки рельсов от горизонтальной плоскости.

8.2.2 Расстояние между осями рельсов определяется компарированной рулеткой,

лазерной рулеткой или косвенным методом.

Метод косвенного измерения состоит в том, что ширина колеи вычисляется

аналитически по координатам точек рельсовых осей, определенных с пунктов внутренней
разбивочной сети, создаваемой в цехе.

8.2.3 Прямолинейность и высотное положение рельсов определяются различными

способами с помощью теодолита, нивелира, электронного тахеометра или лазерных
приборов ЛВ-5М, ЛВ-78, ПЛ-1 и др.

8.2.4 Раздельные измерения горизонтальных и вертикальных отклонений рельсов

выполняются соответственно при помощи теодолита и нивелира в комплекте с отрезками
нивелирной рейки с сантиметровыми делениями.

При работе теодолитом методом бокового нивелирования прибор центрируют и

ориентируют в створе, параллельном оси рельса.Рейку, снабженную упором в средней ее

СП РК 1.03-103-2013*

части,  располагают  горизонтально,  перпендикулярно  створу  и  прижимают  упором  к
боковой  грани  головки  рельса  в  местах  опирания  подрельсовых  балок  на  колонны  и  в
середине  пролетов.  Зрительной  трубой  визируют  на  шкалу  рейки  и  каждый  раз  берут
отсчет. По разностям отсчетов определяются параметры прямолинейности рельса в плане.

С помощью тщательно отъюстированного нивелира методом геометрического

нивелирования определяются условные высоты головки рельса в тех же местах. Нивелир
устанавливают  на  балках  или  площадках  рельсовой  нитки,  нивелируют  оба  рельса  по
частям веерным способом, не допуская чрезмерного неравенства расстояний визирования.
Нивелирование  повторяют  со  станций  на  противоположной  рельсовой  нитке.
Определяются  отклонения  головки  рельсов  от  горизонтальной  плоскости,  проходящей
через  начальную  точку,  отнесенную  к  началу  рельсовой  нитки.  Вычисляются  разности
высот головки рельса вдоль продольной оси и в поперечных осях.

8.2.5 При исполнительной съемке подкрановых путей горизонтальным лучом,

расположенным в створе проектной оси рельса (или в параллельном створе), теодолит или
лазерный прибор устанавливается в начале пролета рельсовой нитки на специальной
подставке и ориентируется по постоянной экран-марке, установленной в том же створе на
противоположном конце пролета.

Ориентированный визирный или лазерный луч располагается в вертикальной

плоскости, параллельной проектной оси, на высоте 20–30 см над рельсом.

Точное совмещение визирного или лазерного луча со створом проектной оси рельса

выполняют в два–три приближения. Отклонение луча не должно превышать 1–2 мм.

8.2.6 После ориентирования луча берут опорный отсчет по контрольной марке,

установленной в створе лазерного луча и закрепленной на все время съемки.

8.2.7 Съемку рельса начинают с конечной точки пролета и заканчивают в начальной,

последовательно устанавливая мобильную экран-марку в заданных местах. В них
мобильная экран-марка своей подставкой крепится на рельсе, приводится в рабочее
положение по встроенному круглому уровню.

Относительно визирного луча или лазерного пятна по сетке экран-марки берут два

отсчета, один относительно горизонтальных линий сетки экрана, другой — относительно
вертикальных линий сетки. Первый отсчет записывается в журнал нивелирования, второй
— в журнал определения горизонтальных отклонений рельса.

8.2.8 При всех методах съемка рельсовых путей выполняется в прямом и обратном

направлениях (двумя приемами).

Расхождения между данными первого и второго приемов не должны превышать 2–3

мм. Из двух значений отклонения вычисляют среднее.

По результатам съемки составляют профили рельсов и план рельсового пути с

указанием величин отклонений и расстояний между осями рельсов в пролете на опорах.

8.2.9 Съемка подкрановых путей с помощью теодолита и нивелира или

электронного тахеометра выполняется с достаточной точностью при длинах пролета до
120–130 м, лазерными приборами — до 100 м.

СП РК 1.03-103-2013*

8.3 Исполнительная съемка подземных инженерных сетей

8.3.1 Исполнительная съемка подземных инженерных сетей выполнена до засыпки

траншей и котлованов участков трассы.

Исполнительные съемки инженерных сетей и сооружений выполняют относительно

плановых и высотных знаков геодезической или разбивочной сети строительной
площадки и притрассовой полосы местности. Съемки в плане допускаются относительно
ближайших существующих зданий, показанных на инженерно-топографическом плане.

8.3.2 Выполнение исполнительных съемок включает в себя следующие виды работ:
- выяснение сохранности геодезической или разбивочной сети и восстановление знаков

этой сети;

- съемку и нивелирование элементов инженерных сетей и сооружений;
- составление исполнительных чертежей и планов.
8.3.3 По каждому отдельному виду подземных инженерных сетей и сооружений

съемке подлежат:

- по канализации, водостоку, дренажу- оси трасс, колодцы, углы поворота, изломы

сетей в профиле, места присоединений и выпусков, дождеприѐмники, упоры на углах
поворота, очистные сооружения на водостоках, станции перекачки;

- по газопроводу - ось трассы, углы поворота, камеры, места подключений, вводы,

изломы в профиле, места установки приборов КиП и автоматики, регуляторы давления,
конденсационные горшки, габариты ГРС и ГРП;

- по водопроводу (нефтепроводу) - ось трассы, колодцы, вводы, аварийные выпуски,

артезианские скважины, изломы в профиле, водоразборные колонки и пожарные
гидранты, задвижки, заглушки, упоры углов поворота;

- по теплосети - ось трассы, камеры, углы поворота, компенсаторы, места

подключений, вводы, места установки воздушников и дренажей, неподвижные опоры,
габариты тепловых пунктов, тип прокладки и тип канала;

- по телефонным сетям - ось трассы, колодцы, распределительные шкафы, места ввода и

подключений, развѐртки колодцев, общее число каналов на каждом пролете;

- по силовым кабельным сетям - ось трассы (независимо от способа укладки),

колодцы, тоннели и коллекторы, трансформаторные подстанции с их собственными
номерами, муфты, петли запаса кабеля, места выхода на опоры и стены зданий, габариты
зданий РП и ТП.

На прямолинейных участках трассы расстояние между точками, подлежащими

съемке, не должно превышать 20, 30, 50 м для составления чертежей в масштабах 1:500,
1:1000 и 1:2000 соответственно.

Кроме этого для всех видов подземных сетей подлежат съемке:
- точки пересечения осей вводов (выводов) сетей с наружными гранями зданий и

сооружений;

- места изменения диаметров труб.
8.3.4 При исполнительных съемках собраны данные о количестве подземных

прокладок, отверстий, материале труб, колодцев, каналов, о размерах диаметров труб и
каналов, давлении в газовых и напряжении в кабельных сетях.

СП РК 1.03-103-2013*

8.3.5 При расположении подземных инженерных сетей в блоках и тоннелях

производится  съемка  только  одной  их  стороны,  другая  сторона  наносится  по  данным
промеров.  Выходы  подземных  инженерных  сетей  и  элементы  их  конструкций  связаны
промерами  между  собой  и  привязаны  к  ближайшим  исходным  контурам  застройки
контрольными промерами.

8.3.6 При исполнительной съемке кабелей в пучках замеры по привязке

производятся до крайних кабелей пучка.

8.3.7 Ширина притрассовой полосы, охватываемой исполнительной съемкой, должна

иметь не менее 20 м в обе стороны от оси трассы или устанавливаться техническим
заданием.

При производстве геодезических работ следует применять соответствующую

проектной  документации порядковую  нумерацию колодцев,  камер,  углов  поворота  и  др.
При  обнаружении  дополнительных  аналогичных  элементов  сооружения  им  по
нарастающей присваивается номер ближайшего предшествующего элемента, помеченный
знаком «штрих» или буквой русского алфавита.

У круглых люков смотровых колодцев отображается (фиксируется) центр крышки

люка, у люков прямоугольной формы — два угла.

8.3.8 Обязательной съемке подлежат все подземные сооружения, вскрытые

траншеей, пересекающие прокладку и расположенные параллельно ей. Одновременно со
съемкой указанных элементов инженерных сетей выполнена съемка всех зданий,
прилегающихк проезду или к трассам прокладок.

8.3.9 При заглублении строительных элементов свыше 1 м их точки выносятся на

поверхность земли при помощи отвеса или рейки с круглым уровнем.

Съемка закругленных частей элементов выполняется так, чтобы отразить их

геометрическое подобие в масштабе составляемого плана.

8.3.10 При исполнительной съемке колодцев и камер обмеряют внутренние и

внешние габариты сооружения, его конструктивные элементы. Определяют положение
труб и фасонных частей относительно отвесной линии, проходящей через центр крышки
колодца.

Устанавливаются назначение и конструкция колодцев и камер, характеристики

имеющейся в них арматуры с указанием направления движения газа или жидкости.

8.3.11 Для газовых и тепловых сетей составляется отдельная схема расположения

сварных стыков трубопроводов относительно люков колодцев или камер с указанием типа
стыка.

8.3.12 В процессе исполнительной съемки подземных инженерных сетей составляет-

ся абрис, в котором даются зарисовки ситуации относительно точек и сторон
теодолитного хода, показываются схемы и числовые величины привязки элементов сети к
теодолитному ходу и объектам застройки, размеры сооружения в плане, сечения и т. д.

8.3.13 В колодцах, построенных по типовым проектам, определяются только

внецентренность относительно центра люка и ориентация лотка. Внецентренность
колодцев определяется, как правило, с помощью отвеса и рулетки.

8.3.14 Плановое положение всех подземных инженерных сетей и относящихся к ним

сооружений определяется:

СП РК 1.03-103-2013*

- на застроенной территории - от исходных точек капитальной застройки, от пунктов

геодезической или разбивочной сети и съемочного обоснования, от точек специально
проложенных полигонометрических или теодолитных ходов;

- на незастроенной территории - от точек съемочного обоснования, пунктов

геодезической сети или от точек специально проложенных полигонометрических или
теодолитных ходов.

Выходы подземных инженерных сетей и углы их поворота на незастроенной

территории координируются.

Координирование колодцев и точек углов поворота на застроенной территории

производится только по дополнительному заданию заказчика.

8.3.15 Исполнительная

съемка планового положения элементов подземной

инженерной сети производится одним из следующих способов:

- способом линейных засечек с помощью стальной ленты или лазерной рулетки не

менее чем от трех твердых точек, причем длина линий засечки не должна превышать
длину стальной мерной ленты или рулетки (20–50 м), углы между пересекающимися
линиями в определяемой точки не должны быть меньше 30



и больше 120



(для лазерной

рулетки расстояния засечки снижаются с увеличением освещенности до 20–30 м);

- способом перпендикуляров длиной не более 4 м от линий, соединяющих точки

съемочного обоснования, полигонометрических или теодолитных ходов или капитальной
застройки, а также от линий, продолжающий их створ, длина продолжения створа не должна
превышать половины расстояния между конечными точками створа, но не должна быть
больше 60 м;

- полярным способом с пунктов опорной геодезической сети, с точек съемочного

обоснования и теодолитных ходов или вспомогательных точек, надежно определенных
геодезической засечкой.

При полярном способе съемки применяется электронный тахеометр или оптический

теодолит.  Нуль  лимба  прибора  ориентируется  на  соседнюю  точку  геодезической  сети,
отстоящую  от  прибора  не  ближе  чем  на  50  м.  При  съемке  электронным  тахеометром
длина  полярного  направления  принимается  не  больше  500  м.  При  съемке  теодолитом  и
рулеткой  длина  полярного  направления  не  должна  быть  больше  30  м;  с  применением
лазерной рулетки — до 100 м в зависимости от интенсивности освещенности.

8.3.16 При всех способах съемки точек подземной инженерной сети в обязательном

порядке производят контрольные измерения расстояний между ними.

8.3.17 Все линейные измерения при съемках производятся электронными дальноме-

рами, стальными лентами или стальными рулетками. Измерять линии тесьмянными
рулетками запрещается.

Точки подземной инженерной сети, расположенные в траншеях, при съемке

выносятся на поверхность земли отвесом.

8.3.18 Все точки элементов подземной инженерной сети, подлежащие съемке,

последовательно, по ходу съемки, нумеруются в полевых абрисах и журналах.

8.3.19 Съемка подземных инженерных сетей, проложенных способом щитовой

проходки, выполняется в соответствии с требованиями по производству и приемке работ
по строительству коллекторных тоннелей, сооружаемых способом щитовой проходки.

СП РК 1.03-103-2013*

8.3.20 Предельные погрешности взаимного положения на плане изображения

элементов подземной инженерной сети на расстоянии до 50 м не должны быть больше 0,2
мм.

*8.3.21 Высотное положение элементов подземной инженерной сети определяется

до  засыпки  траншей  техническим  нивелированием  относительно  реперов  городской
нивелирной  сети  в  соответствии  с  требованиями  СП  РК  1.02-105.  Высотное  положение
пола  проходных  коллекторов  может  определяться  нивелирными  ходами,  проложенными
внутри них.

Запрещается определение высотных координат подземных инженерных сетей от

условного начала.

(Изм.ред. – Приказ КДСиЖКХ от 06.11.2019 г. №178-НҚ)

8.3.22 Нумерация точек, установленная в процессе плановой съемки, при

нивелировании не изменяется.

8.3.23 Нивелированием определяются отметки пола коллектора, верха в пакетах

(блоке)  кабельной  канализации,  верха  бронированного  кабеля,  верха  напорных  лотков
самотечных  трубопроводов,  поверхности  земли  (бровки  траншей)  в  характерных  местах,
обечаек смотровых люков и всех остальных точек, подлежащих съемке в плане. Кроме того,
определяются  отметки  элементов  всех  ранее  построенных  инженерных  сетей,  вскрытых
при строительстве новых.

8.3.24 При глубоком заложении подземных инженерных сетей высотное положение

их точек (отметки) получают по результатам измерения металлической рулеткой (или
лазерной рулеткой) вертикального расстояния от устойчивой точки с известной отметкой,
расположенной на уровне поверхности земли, или другими доступными методами,
обеспечивающими необходимую точность получения отметок.

8.4 Оформление исполнительной съемки подземных инженерных сетей

8.4.1 По окончании обработки материалов исполнительных съемок инженерных

сетей составляется исполнительный чертеж или план результатов исполнительной съемки
в таком же масштабе как и чертежи строительного проекта.

*8.4.2 При составлении исполнительного чертежа подземных инженерных сетей для

полосы не менее 20 м в обе стороны от оси трассы (если иная ширина полосы съемки не
установлена заданием) показывают контуры зданий, их характеристики, виды покрытия
улиц, деревья, опоры ЛЭП, ограды и прочие данные, предусмотренные СП РК 1.02-105.

(Изм.ред. – Приказ КДСиЖКХ от 06.11.2019 г. №178-НҚ)

8.4.3 В состав исполнительного чертежа входят:
-ситуационный план участка в масштабе 1:2000 с указанием местоположения участ-

ка работ и наименованием близлежащих улиц и проездов для всех инженерных сетей;

-план трассы;
-продольный профиль, горизонтальный масштаб которого принимается равным

масштабу плана, а вертикальный масштаб, как правило, в 10 раз крупнее горизонтального;

-размеры колодцев (камер) с указанием материалов, высоты горловины,

расположения и привязкой вводов труб в колодец, направления на смежные колодцы и
вводы, характерные сечения коллекторов, каналов, футляров, блоков, накатов.

8.4.4 На исполнительных чертежах указываются:

СП РК 1.03-103-2013*

- наименование и телефоны организации, выполнившей исполнительную съемку;
- адрес участка производства работ;
- наименование организации, разработавшей проектную документацию, и дата ее

выпуска;

- номер и дата согласования проектной документации;
- номер и дата выдачи ордера на право производства работ;
- номер заказа и дата проведения контрольной геодезической съемки или

подтверждение заказчиком правильности составления и соответствия исполнительного
чертежа в натуре.

В случае если прокладка подземных инженерных сетей выполнена с отклонениями

от проектных решений, то фактическое расположение сети наносится красным цветом на
рабочие чертежи плана и профиля сети. Отклонения от требований проектных решений
должны быть согласованы разработчиком проектной документации.

Исполнительный чертеж подписан представителями организации, его составившей -

главным инженером, производителем работ, геодезистом, составителями чертежа.

8.4.5 Исполнительный чертеж входит в состав обязательной исполнительной

документации, предъявляемой строительной организацией при сдаче в эксплуатацию
законченных строительством инженерных сетей.

8.4.6 Исполнительные чертежи составляются в пяти экземплярах. Два экземпляра

сдаются в геодезическую службу при главном архитекторе города или района, один
экземпляр передается заказчику (застройщику) и два экземпляра - эксплуатирующей
организации.

8.4.7 Контрольная геодезическая съемка подземных инженерных сетей выполняется

заказчиком  (застройщиком),  осуществляющим  технический  надзор  за  строительством,
или,  в  случае  отсутствия  у  него  специалистов,  силами  другой  специализированной
организации.

8.4.8 Не позднее чем за три дня до засыпки траншей и котлованов строительные

организации  обязаны  предъявить  проложенную  инженерную  сеть  представителям
заказчика и эксплуатирующей организации, а при необходимости и органов Госнадзора по
принадлежности  для  проведения  инструментальной  проверки  соответствия  планового  и
высотного  положения  построенных  подземных  инженерных  сетей  на  местности  их
отображению на предъявляемых исполнительных чертежах.

Данные проверки планового и высотного положения инженерной сети проверяющие

заносят в абрис и нивелирный журнал и заверяют своими подписями. На исполнительном
чертеже, в нижнем правом углу, проверяющими делается следующая надпись: «Планово-
высотное положение инженерной сети проверено, чертеж составлен правильно,
соответствует натуре, отклонений от проекта нет (имеются отклонения от проекта)». Эта
надпись сопровождается подписью и датой.

8.4.9 По подземным инженерным сетям, имеющим большую протяженность и

находящимся длительное время в процессе строительства, исполнительные чертежи могут
представляться частями, оформленными по мере окончания строительства отдельных
участков.

СП РК 1.03-103-2013 ГЕОДЕЗИЧЕСКИЕ РАБОТЫ В СТРОИТЕЛЬСТВЕ (ҚР ЕЖ 1.03-103-2013) - 6
