СП РК 1.03-103-2013 ГЕОДЕЗИЧЕСКИЕ РАБОТЫ В СТРОИТЕЛЬСТВЕ (ҚР ЕЖ 1.03-103-2013) - 7

СП РК 1.03-103-2013*



43



+0,06 (–0,02)- отклонение фактической отметки от проектной;

–4,40  - проектная глубина

119,43- проектная отметка дна котлована;

5,10 - расстояние от оси здания до верхней бровки котлована (в числителе -

фактическое, 5,00    в знаменателе - проектное)

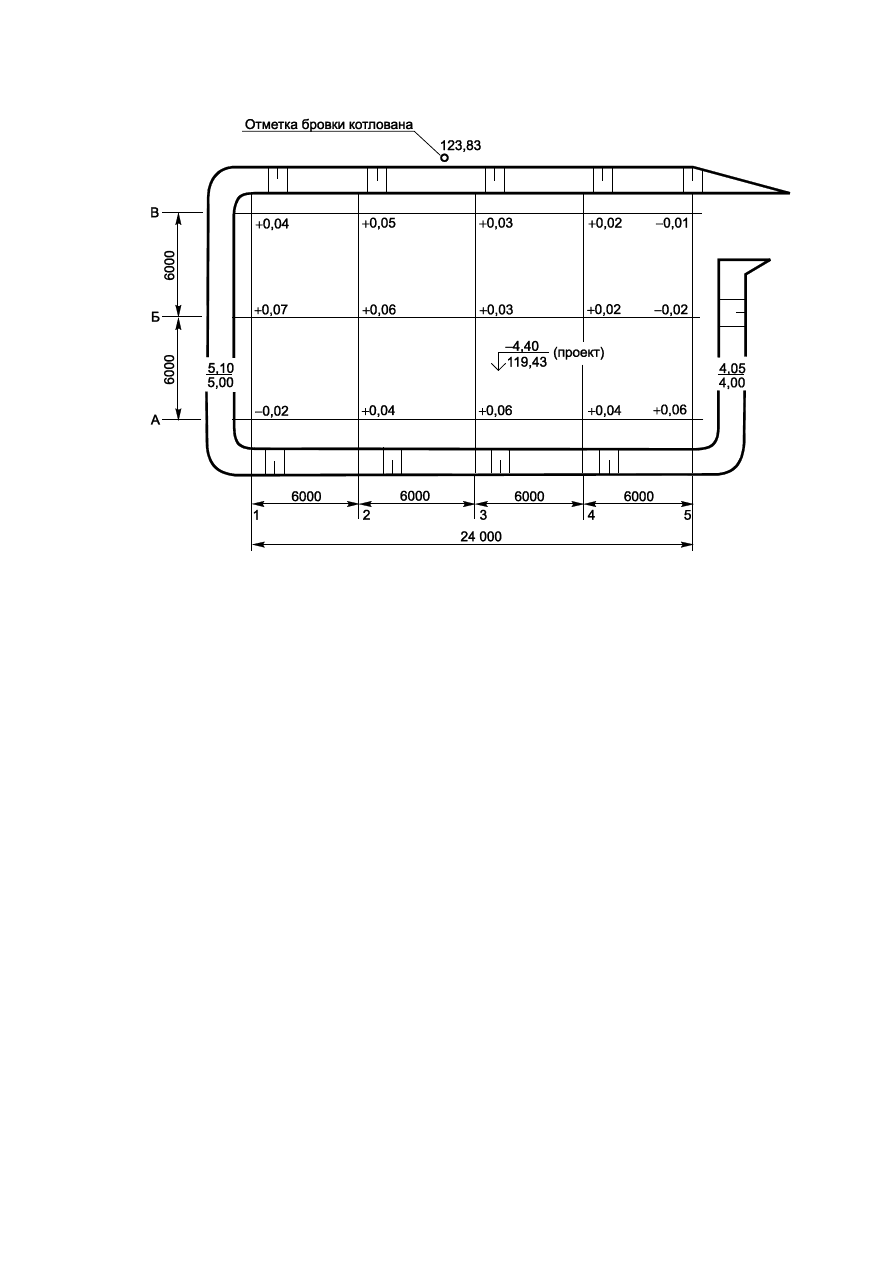

Рисунок А.2 - Исполнительная схема планово-высотной съемки котлована





СП РК 1.03-103-2013*


44

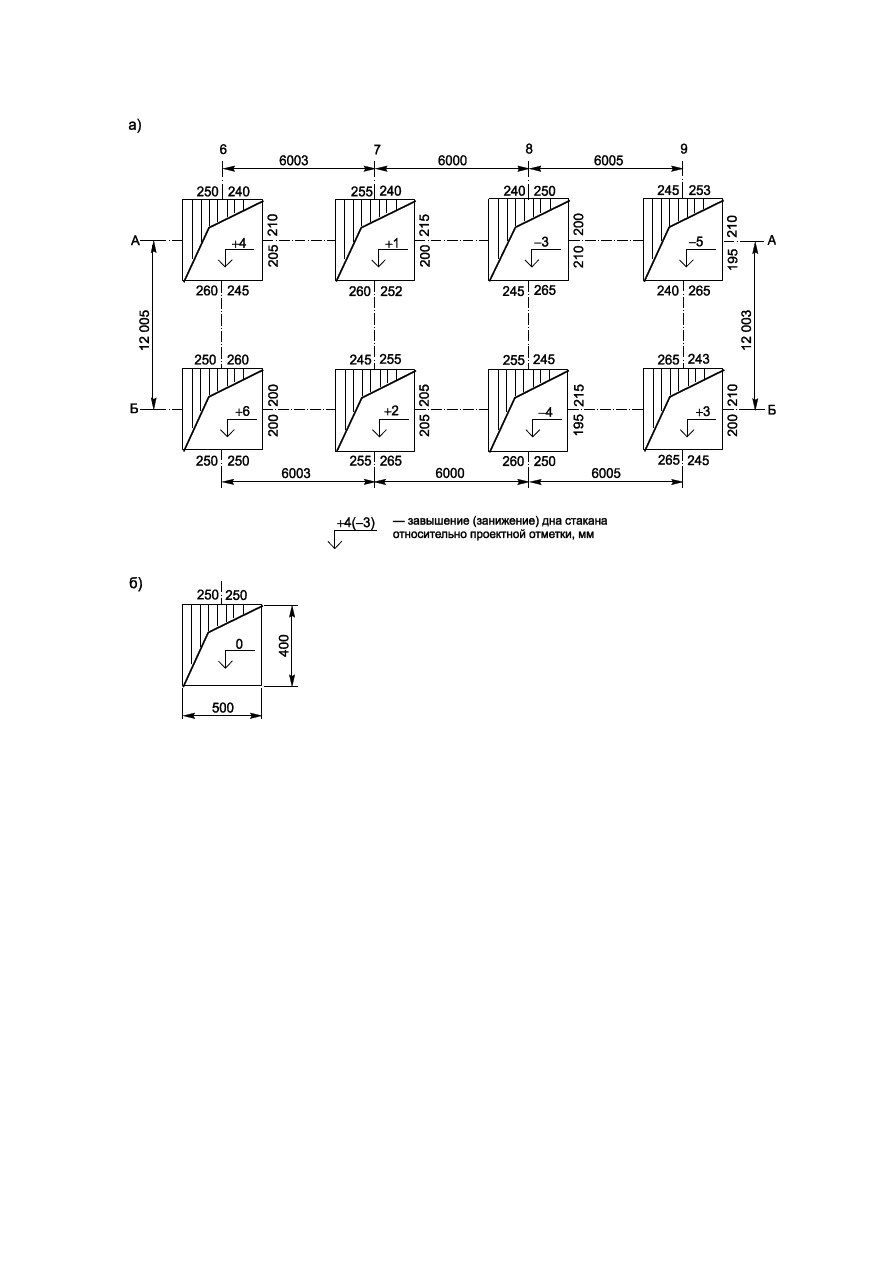

а) - фактические размеры; б) - проектные размеры





Рисунок А.3 - Исполнительная схема фундаментов под колонны





СП РК 1.03-103-2013*



45

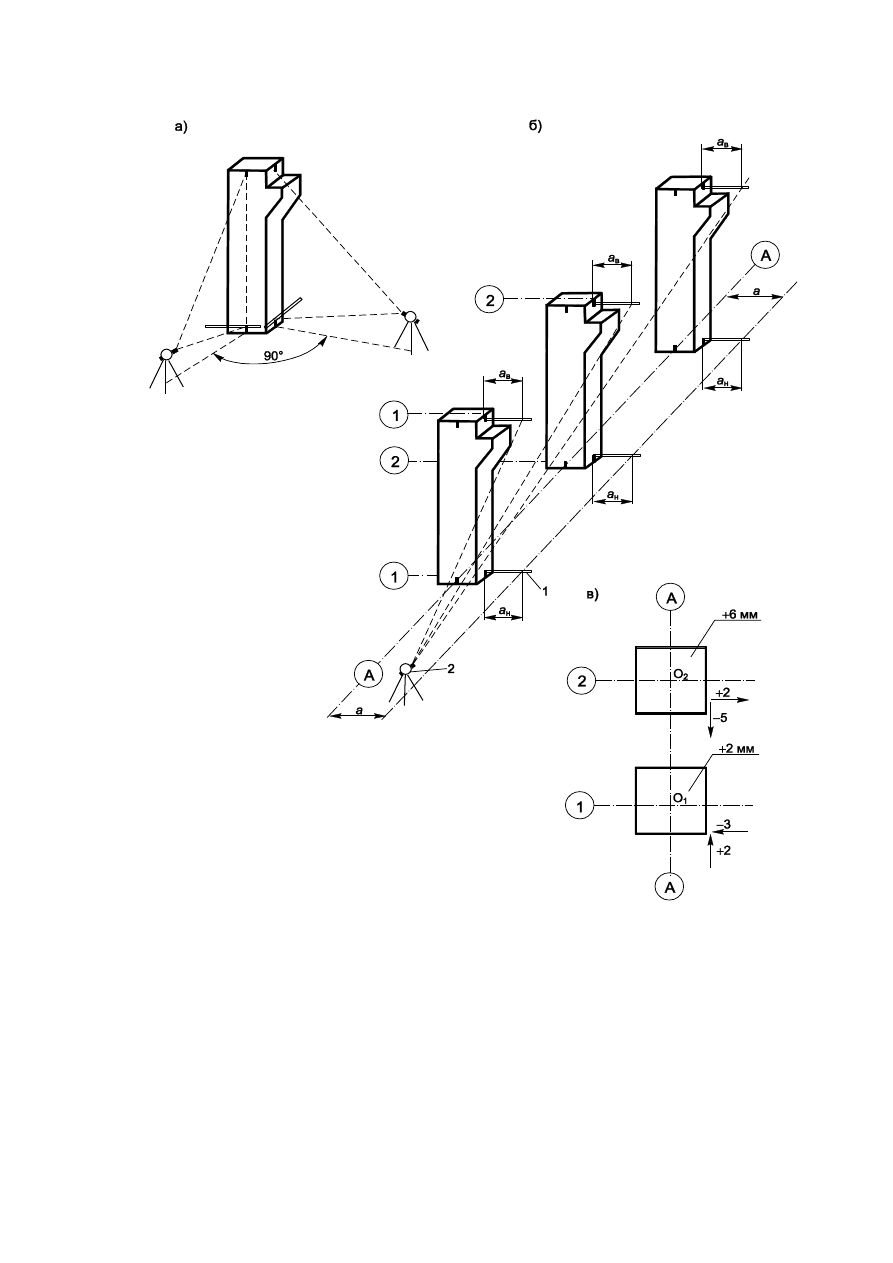

а

 -  расстояние между основной (А – А) и вспомогательной осями;

а

н

,

а

в

- расстояния от торца колонны до вспомогательной оси,

измеренное по рейке с помощью теодолита по верху и по низу колонны;

1 - рейка; 2 - теодолит



а) - в двух плоскостях; б) - относительно продольного створа; в) - исполнительная схема

верхнего торца колонн

Рисунок А.4 - Выверка вертикальности колонн теодолитом



СП РК 1.03-103-2013*


46



Приложение Б

(информационное)



Схемы построения геодезических разбивочных сетей

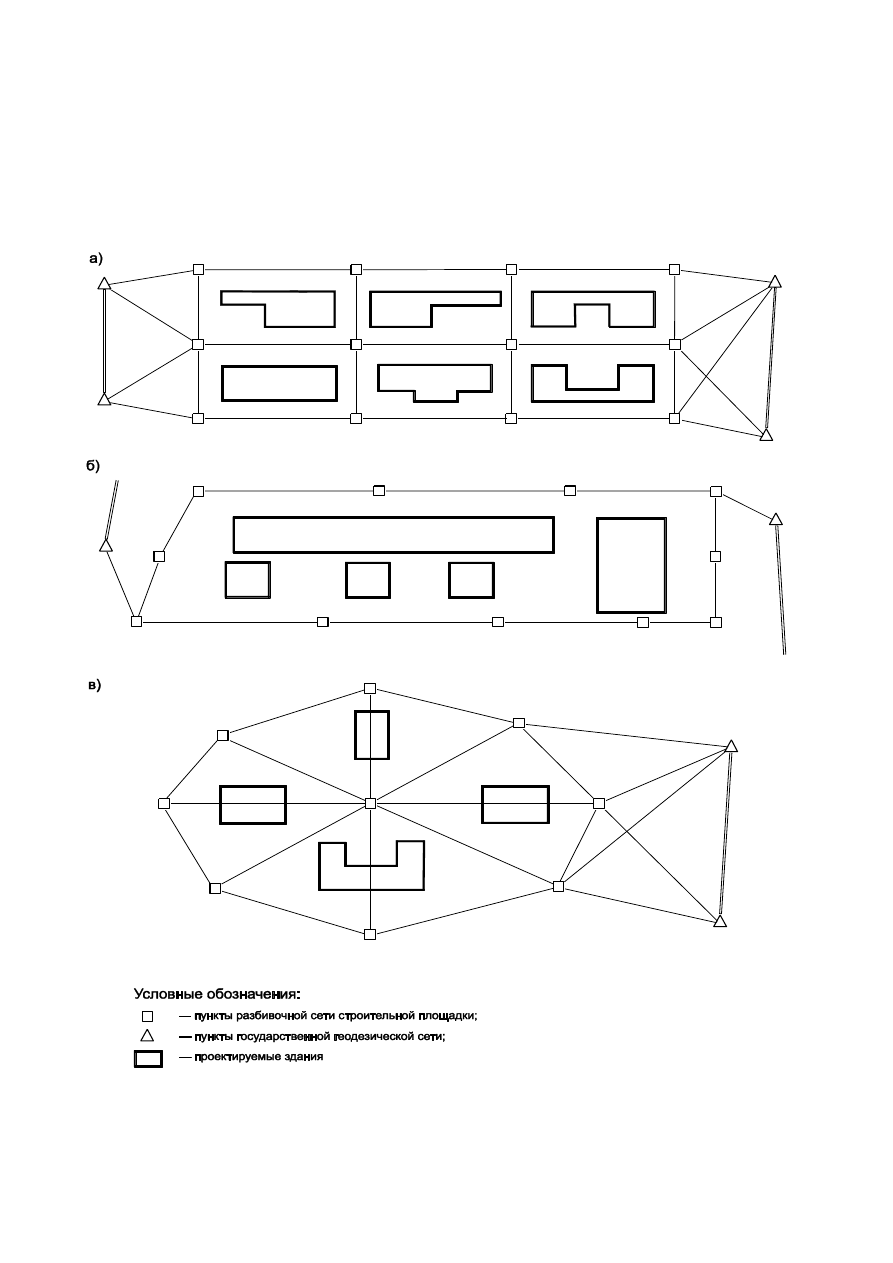

а) - строительной сетки;б) - красных линий;в) - центральной системы



Рисунок Б.1 - Схемы разбивочной сети строительной площадки в виде:

СП РК 1.03-103-2013*



47





а)- завода; б) - жилого здания;в) - цеха; г) - резервуарного парка



Рисунок Б.2 - Схема закрепления внешних осевых знаков строительных объектов:




СП РК 1.03-103-2013*


48

Приложение В

(информационное)

Таблица В.1 - Условия обеспечения точности передачи точек и осей по

вертикали

Метод, процессы, условия

измерений, тип приборов

Средние квадратические погрешности передачи точек,

осей по вертикали, мм

2

2,5

3

4

Высота проецирования, м

До 15

Св. 15 до 50

Св.  50  до
100

Св.  100  до
120

Наклонным визирным лучом
теодолита, электронного
тахеометра

Теодолит Т30
и
равноточные
приборы

Теодолит Т2
и равноточные
приборы

—

Вертикальным лучом
оптического или лазерного
прибора вертикального
проецирования

Лазерный прибор ПИЛ-1
и равноточные

Зенит-приборы: оптический
PZL, лазерный LV1
и равноточные

Центрирование прибора

Оптическим
центриром
или  нитяным
отвесом

Оптическим центриром

Фиксация точек

Карандашом на гладкой
поверхности, палетке, отсчеты
по координатной сетке
палетки

Керном на исходном
горизонте и карандашом
на палетке, отсчеты
по координатной сетке
палетки

Минимальное расстояние от
визирного луча до
строительной конструкции, м

0,2

0,1

Количество приемов

1

2





СП РК 1.03-103-2013*



49

*

Приложение Г

(информационное)



Таблица  Г.1  –  Величины  средних  квадратических  погрешностей  построения

разбивочной сети строительной площадки

Характеристика объектов строительства

Величины средних квадратических погрешностей

построения разбивочной сети строительной

площадки

угловые

измерения, с

линейные

измерения

определение

превышения на

1 км хода, мм

Предприятия и группы зданий
(сооружений) на участках площадью
более 1 км

2

;

отдельно стоящие здания (сооружения) с
площадью застройки более 100 тыс. м

2



3



4

Предприятия и группы зданий
(сооружений) на участках площадью
менее 1 км

2

;

отдельно стоящие здания (сооружения) с
площадью застройки от10 до 100 тыс. м

2





5



6

Отдельно стоящие здания (сооружения)
с площадью застройки менее 10 тыс. м

2

;

дороги, инженерные сети в пределах
застраиваемых территорий


10





10

Дороги, инженерные сети вне
застраиваемых территорий; земляные
сооружения, в том числе вертикальная
планировка

30







15





(Дополнен – Приказ КДСиЖКХ от 06.11.2019 г. №178-НҚ)





СП РК 1.03-103-2013*


50










































УДК 528.482

МКС 91.200-20

Ключевые  слова:

геодезические  работы,  проект  производства  геодезических  работ,

разбивочная  основа,  крен  здания,  сооружения  геометрические  параметры,  исполнительные
съемки.
