1С-Рарус: Комбинат питания, редакция 1. Руководство пользователя (Том 1, 2018 год) - часть 3

104

Учебные примеры

После проделанных действий документ Выпуск продукции со

списанием должен иметь следующий вид:

3. Начало работы

В этой главе содержатся сведения, с которыми Вы должны

ознакомиться до начала эксплуатации Типового решения

«1С-Рарус: Комбинат питания, редакция 1». Кроме того, Вам

необходимо ориентироваться в интерфейсе Типового

решения: см. Приложение A., стр. 1057.

3.1

Требования к системе

Типовое решение «1С-Рарус: Комбинат питания, редакция 1» можно

установить при наличии любого продукта системы программ

«1С:Предприятие 8».

Таблица 3-1.

Требования к системе

Требование

Параметры системы

Рекомендуемый релиз системы

8.2.10.77

«1С:Предприятие», не ниже

Вариант системы «1С:Предприятие» Локальный, сетевой,

клиент-серверный

Только в режиме обычного

приложения.

Свободного дискового пространства от 1 Гб

Разрешение экранной системы

1024*768 pt

Рекомендуемый размер экранных

Обычный размер (96 точек / дюйм)

шрифтов

Объем оперативной памяти

не менее 2048 Мбайт

Процессор

Pentium Сeleron 2000 МГц и выше

Операционная система для сервера

Windows 2000, Server 2003, XP, Vista, 7

ключа защиты

3.2. Установка

107

После выполнения подготовительных действий на экран будет

выдано окно программы установки Типового решения:

1С-Рарус: Программа установки.

В этом окне содержатся следующие гиперссылки, служащие для

установки Типового решения.

☞ Краткое описание установки.

☞ Лицензионное соглашение о продукте. Открывается лицензионное

соглашение, регулирующее правила использования программного

продукта.

☞ Установка системы защиты. Устанавливается система защиты (см.

следующий раздел).

☞ Установка шаблонов конфигурации. Устанавливаются файлы,

используемые для создания новой базы данных для Типового решения.

Следуйте инструкциям, которые появляются на экране. Эта программа

описана в документации фирмы «1С». Для работы Типового решения

требуется работа системы защиты.

☞ Открыть диск для просмотра. Открывает программу проводника, но

не производит установку.

☞ Выход. Завершает работу программы установки.

После установки шаблонов конфигураций Типового решения можно

стандартным способом создать из шаблона новую информационную

базу: демонстрационную или рабочую.

Добавление новой информационной базы в список баз описано в

документации фирмы «1С»: книга «РУКОВОДСТВО ПО УСТАНОВКЕ И

ЗАПУСКУ», глава 3, «Запуск системы 1С:Предприятие 8», раздел

«Ведение списка информационных баз».

110

Защита Типового решения

4.1.3

Установка системы защиты

Установка Типового решения на каждой рабочей станции должна

производиться пользователем, обладающим администраторскими

правами в операционной системе.

Если установка происходит в операционной системе Windows Vista

или Windows 7 (и пользователь обладает правами администратора),

то система запросит у пользователя подтверждение для продолжения

установки.

Если пользователь не обладает правами администратора, то

установка невозможна. В этом случае система предложит указать

новую учетную запись пользователя, у которой есть права

администратора. Программа установки будет запущена от имени

этой новой учетной записи.

Для локального варианта работы система защиты устанавливается

в каталог %CommonAppDATA%\Protect\LocalProtect.

В сетевом варианте работы система защиты устанавливается только

на один компьютер сети - сервер защиты. Для сетевого варианта

работы система защиты устанавливается в каталог

%CommonAppDATA%\Protect\CommonProtect на сервере (так

называемый общий каталог).

Здесь %CommonAppDATA% — это переменная окружения,

указывающая каталог, содержащий данные приложений, общие для

всех пользователей. Этот каталог различается в различных версиях

операционной системы Windows. Например, в Windows XP и Windows

Server 2003 это обычно каталог C:\Documents and Settings\All

Users\Application Data. В Windows Vista и Windows 7 это обычно

каталог C:\ProgramData.

Если при сетевом варианте работы на данной системе уже

установлены Типовые решения, система защиты которых использует

другой общий каталог, то система защиты данного Типового решения

также будет использовать прежний общий каталог.

Перед тем как устанавливать систему защиты, следует убедиться, что

к USB-портам компьютера не подключены аппаратные ключи

защиты.

Если аппаратный ключ подключен к USB-порту, то в ходе установки

программа предложит отключить его.

4.1. Система защиты и сервер управления

111

При подключении ключа защиты к USB-порту компьютера, если

система защиты еще не установлена, некоторые операционные

системы могут предложить начать ее установку. В этом случае

следует нажать кнопку Отмена.^*

Система защиты устанавливается на компьютере при помощи мастера,

предлагающего поочередно выполнить определенные действия.

Для установки системы защиты выполните следующую

последовательность действий.

1. Запустите программу Autorun.exe, которая находится в корне

установочного диска.

На открывшемся экране выберите пункт Установка системы

защиты.

2. Откроется первый экран мастера установки системы защиты.

Смена экранов мастера управляется стандартными кнопками,

рассмотренными в табл. 4-5.

Таблица 4-1.

Мастер системы защиты, кнопки

Кнопка

Действие

Далее

Переход к следующему экрану мастера (после того, как

выполнены требуемые действия).

Назад

Переход к предыдущему экрану мастера для исправления

ранее принятых решений.

^* Такое начало установки также вполне возможно. Однако далее в целях

единообразия мы рассмотрим другой метод установки системы защиты,

пригодный для всех операционных систем Windows.

112

Защита Типового решения

Таблица 4-1.

Мастер системы защиты, кнопки (продолжение)

Кнопка

Действие

Отмена

Прекращение установки (после подтверждения).

Чтобы начать установку системы защиты, нажмите кнопку Далее.

Программа произведет проверку, не подключены ли к компьютеру

ключи аппаратной защиты. В том случае, если такие ключи будут

обнаружены, программа выведет окно с просьбой их отключить.

Следует извлечь ключи из USB-портов компьютера (либо из портов

USB-хаба, подключенного к USB-порту компьютера), после чего

нажать ОК.

3. На следующем экране мастера установки следует выбрать позицию

переключателя локальной или сетевой установки.

В локальном варианте работы решение устанавливается и работает

только на одном компьютере.

В сетевом варианте несколько пользователей решения работают

в общей сети. При этом используется единый общий сервер защиты -

один из компьютеров сети, на котором устанавливается система

4.1. Система защиты и сервер управления

113

защиты и к которому подключается ключ защиты. Все остальные

компьютеры сети подключаются к этому серверу защиты.

В сетевом варианте работы система защиты устанавливается только

на сервер защиты. Для нее следует выбрать вариант Сетевая

установка.

В случае работы на терминальном сервере также следует выбирать

вариант Сетевая установка. Система защиты устанавливается

на терминальный сервер.

Выбрав нужный тип установки, нажмите кнопку Далее.

4. Следующий экран мастера информационный: в нем приводится

информация о принятых Вами ранее решениях по установке системы

защиты. При нажатии кнопки Далее мастер начинает установку

(или переустановку) системы защиты.

114

Защита Типового решения

При переустановке может оказаться, что версия ранее

установленного файла системы защиты выше, чем версия

устанавливаемого файла. В этом случае можно подтвердить

необходимость переустановки (кнопка Да) или отменить

переустановку файла (кнопка Нет).

Поскольку система защиты состоит из нескольких файлов, такое окно

может возникать при перезаписи каждого из них. При нажатии

кнопки Да для всех при дальнейшей установке файлы будут

перезаписаны автоматически. При нажатии кнопки Нет для всех ни

один из существующих на компьютере файлов системы защиты

перезаписан не будет.

5. При завершении установки появляется сообщение об этом.

После нажатия кнопки ОК открывается заключительный экран

мастера. На этом экране показываются результаты установки.

4.1. Система защиты и сервер управления

115

После нажатия кнопки Готово процесс установки сервера защиты

и управления оборудованием полностью завершается.

После установки системы защиты в панели управления компьютером

появляется значок, соответствующий программе управления ключами

защиты: Ключи защиты. Эта программа позволяет отобразить список

всех лицензионных ключей, установленных на данном компьютере.

Подробнее об этой программе см. раздел 4.1.7, «Ключи защиты» на

стр. 125.

Подключение ключа защиты

После того как система защиты установлена, следует подключить

ключ защиты к USB-порту компьютера.

Если на компьютере установлена операционная система Windows

Server 2008, Windows Vista либо Windows 7, то установка ключа защиты

будет осуществлена автоматически.

В том случае, если на компьютере установлена операционная система

Windows Server 2003, Windows 2000 либо Windows XP, будет вызван

стандартный мастер установки нового оборудования.

Слева показан

первый экран

мастера

обнаружения нового

оборудования для

системы Windows XP.

В других системах

внешний вид экранов

мастера может

незначительно

отличаться.

На этом экране следует выбрать вариант Нет, не в этот раз и нажать

кнопку Далее.

116

Защита Типового решения

На следующем

экране выберите

автоматическую

установку и нажмите

кнопку Далее.

Для проверки корректности подключения ключа защиты выберите

Пуск —> Панель управления —> Система —> Оборудование,

кнопка Диспетчер устройств.

Если ключ защиты успешно добавлен,

то в окне Диспетчер устройств

появляется строка Устройство

защиты конфигураций 1С USB и строки, соответствующие

установленным ключам.

4.1.4

Установка и удаление драйвера ключа

защиты

Установка драйвера ключа защиты происходит автоматически вместе

с установкой системы защиты (см. раздел 4.2.3, «Установка системы

лицензирования» на стр. 133).

Если по какой-либо причине необходимо установить вручную,

переустановить или удалить этот драйвер, для этого следует

использовать утилиту UPKeyInst.exe.

Данная утилита предназначена для работы с драйвером

в операционных системах Windows 2000, Windows XP и более поздних.

Она находится на установочном диске решения в папке

Protect\Drivers.

4.1. Система защиты и сервер управления

117

Для успешной установки драйвера необходимо, чтобы программа

была запущена от имени пользователя, обладающего правами

администратора.

Для установки, переустановки или удаления драйвера при помощи

данной утилиты сначала необходимо отсоединить все USB-ключи и

завершить все использующие их приложения.

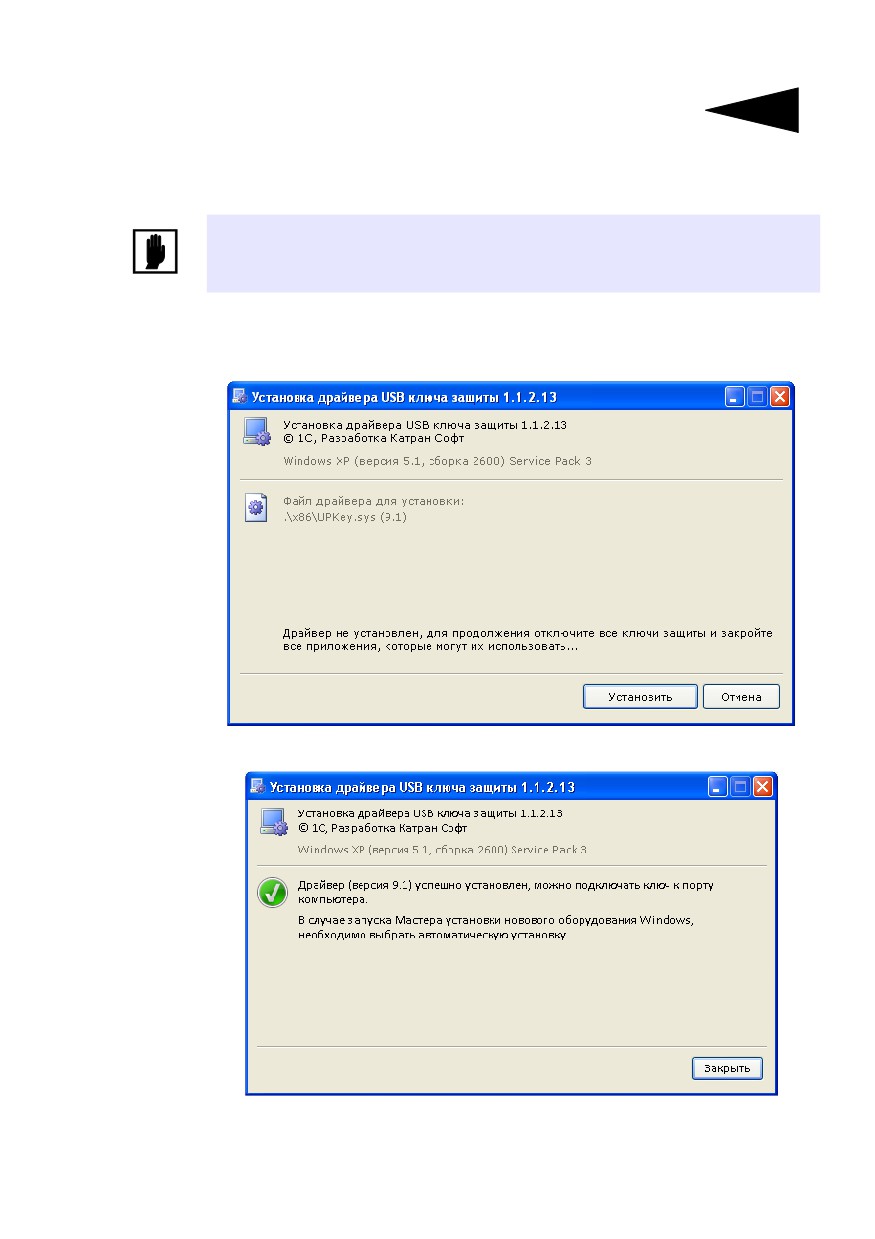

Установка драйвера

Для установки драйвера ключа защиты следует запустить утилиту

UPKeyInst.exe и нажать кнопку Установить.

При завершении установки появляется сообщение об этом.

После этого следует подключить ключ. В том случае, если запустится

Мастер установки нового оборудования Windows, следует

118

Защита Типового решения

выбрать пункт Автоматическая установка

(см. раздел «Подключение ключа защиты» на стр. 115).

Переустановка драйвера

Для переустановки драйвера ключа защиты следует запустить

утилиту UPKeyInst.exe и нажать кнопку Переустановить.

При завершении установки появляется сообщение об этом.

После этого следует подключить ключ. В том случае, если запустится

Мастер установки нового оборудования Windows, следует

выбрать пункт Автоматическая установка

(см. раздел «Подключение ключа защиты» на стр. 115).

4.1. Система защиты и сервер управления

119

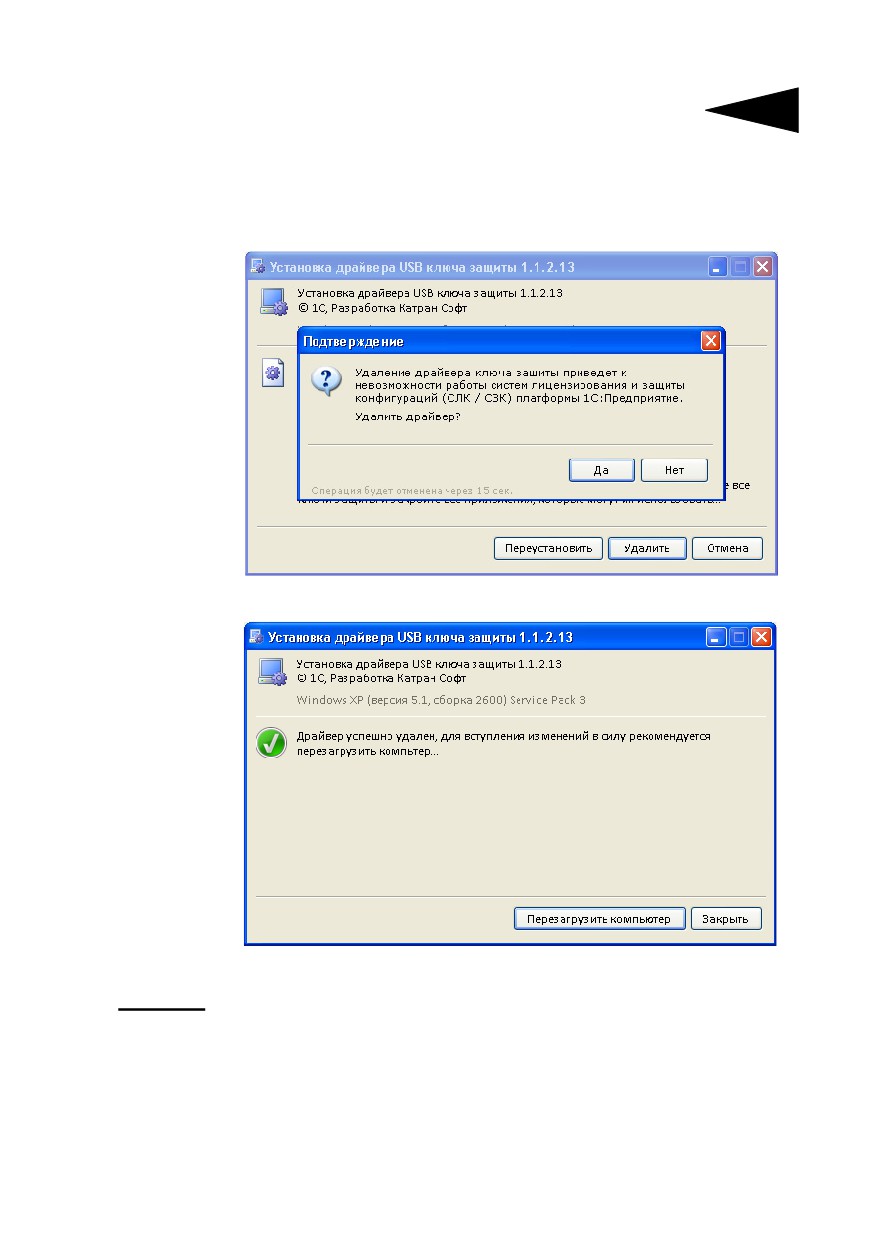

Удаление драйвера

Для удаления драйвера ключа защиты следует запустить утилиту

UPKeyInst.exe и нажать кнопку Удалить. Программа попросит

подтвердить удаление.

При завершении установки появляется сообщение об этом.

4.1.5

Первый запуск Типового решения

Первый запуск Типового решения, так же как и установка системы

защиты (см. главу 4.2.3, «Установка системы лицензирования» на

стр. 133), должен производиться пользователем, обладающим

администраторскими правами в операционной системе. Это

необходимо для регистрации Типового решения в системе.

120

Защита Типового решения

Если первый запуск происходит в операционной системе Windows

Vista или Windows 7 (и пользователь обладает правами

администратора), то система запросит у пользователя подтверждение

для продолжения запуска Типового решения.

Если пользователь не обладает правами администратора, то первый

запуск Типового решения невозможен. В этом случае система

предложит указать новую учетную запись пользователя, у которой

есть права администратора. Типовое решение будет запущено от

имени этой новой учетной записи.

Для последующих запусков Типового решения наличие

у пользователя прав администратора необязательно.

При обновлении Типового решения на новую версию также может

потребоваться наличие у пользователя прав администратора.

Дальнейшие действия при первом запуске решения различаются для

локального и сетевого вариантов работы.

Локальный вариант работы

В локальном варианте работы решение устанавливается и работает

на одном компьютере. Ключ защиты подключается к этому же

компьютеру.

4.1. Система защиты и сервер управления

121

При первом запуске Типового решения появляется экран настройки

системы защиты.

На этом экране необходимо выбрать первый вариант: Компонента

защиты и ключ уже установлены локально на данном

компьютере. Выбрав этот вариант, нажимаем кнопку Далее.

После нажатия кнопки Далее мастер предложит указать локальный

каталог - каталог, в котором будут располагаться файлы системы

защиты.

122

Защита Типового решения

По умолчанию локальный каталог размещается в следующем месте:

%CommonAppDATA%\Protect\LocalProtect.

Локальный каталог должен быть доступен для записи и чтения

для всех пользователей данного компьютера.

После нажатия кнопки Далее система проверит правильность

установленного ключа защиты и, если проверка прошла успешно,

загрузит Типовое решение.

Сетевой вариант работы

В сетевом варианте несколько пользователей решения работают

в общей сети. При этом используется единый общий сервер защиты -

один из компьютеров сети, на котором устанавливается система

защиты и к которому подключается ключ защиты. Все остальные

компьютеры сети подключаются к этому серверу защиты. Сервер

защиты работает по протоколу TCP/IP и устанавливается

по умолчанию на порт 11999.

Следует убедиться, что порт сервера защиты не блокируется

файрволом.

На каждом компьютере сети при первом запуске Типового решения

автоматически создается локальный каталог, аналогично локальному

варианту установки. При каждом запуске Типового решения

в локальный каталог автоматически копируются измененные и

обновленные файлы из общего каталога. После этого Типовое

решение работает только с файлами из локального каталога.

4.1. Система защиты и сервер управления

123

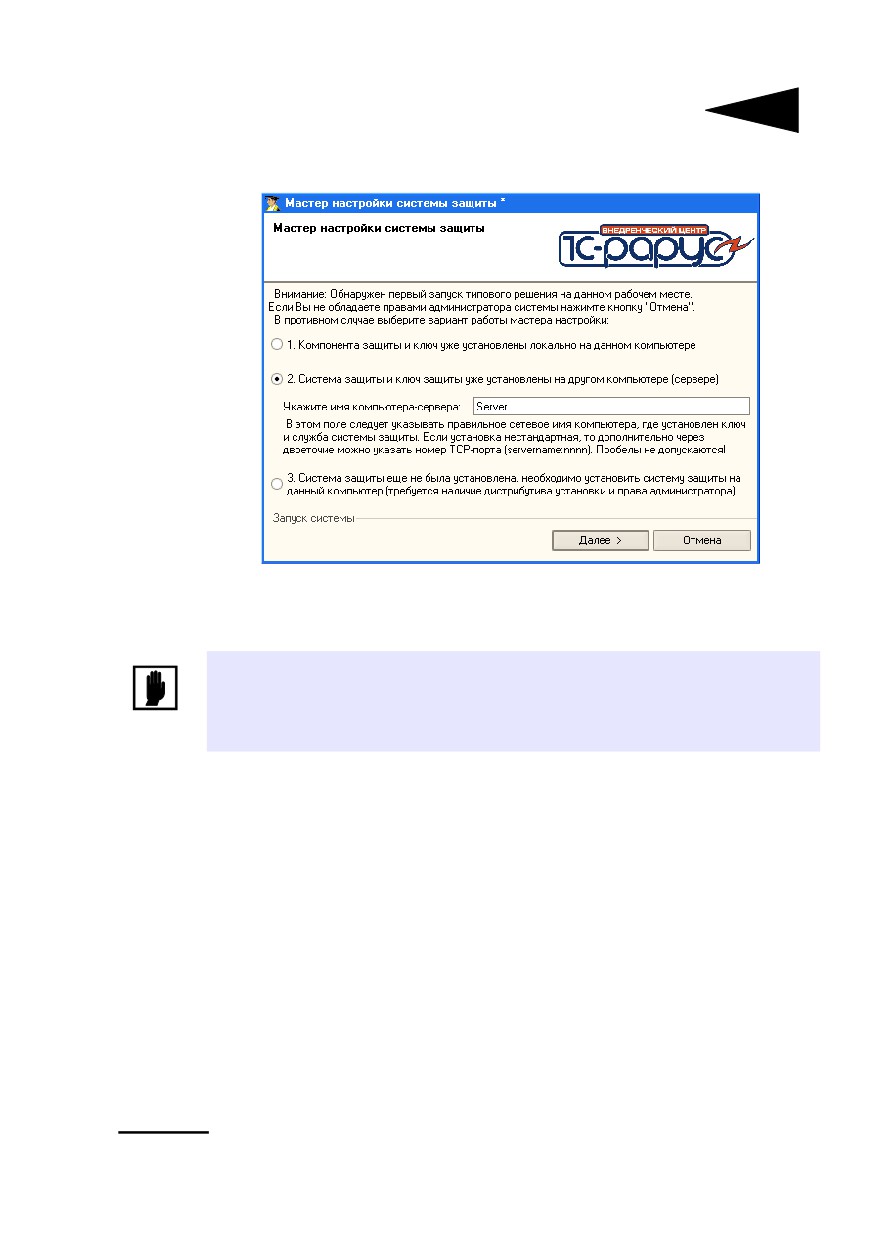

При первом запуске Типового решения появляется экран настройки

системы защиты.

На этом экране необходимо выбрать второй вариант: Система

защиты и ключ уже установлены на другом компьютере

(сервере).

Этот вариант следует выбирать при работе в сетевом режиме

независимо от того, на каком именно компьютере осуществляется

данный запуск решения: на том, к которому подключен ключ защиты,

или на одном из остальных компьютеров сети.

Система требует введения сетевого имени компьютера-сервера,

к которому подключен ключ защиты^*. Введя это имя, следует нажать

кнопку Далее.

^* Если установка нестандартная, то дополнительно через двоеточие (без

пробелов) можно указать номер TCP-порта (например, MyServer:14144).

124

Защита Типового решения

После нажатия кнопки Далее мастер предложит указать локальный

каталог, в котором будут располагаться файлы системы защиты.

После нажатия кнопки Далее система проверит подключение

к серверу защиты и управления оборудованием и, в случае

корректного подключения, загрузит Типовое решение.

4.1.6

Управление сервером защиты

Программа сервера - файл KeyServer.exe - располагается в общем

каталоге.

Если на компьютере установлена операционная система Windows XP

или Windows Server 2003 и сервер защиты работает, то в правом

нижнем углу экрана будет отображен значок . Если этот значок

отображается не цветным, а монохромным, это обозначает, что при

запуске сервера защиты произошла ошибка и сервер защиты в данный

момент не работает. Уточнить причину ошибки можно с помощью

web-отчета, подробнее о котором см. раздел 4.2.8, «Web-сервер

лицензирования» на стр. 152.

Если на компьютере установлена операционная система

Windows 2000, Windows Server 2008, Windows Vista или Windows 7, то

значок сервера защиты не выводится. В этом случае узнать о

состоянии сервера защиты можно при помощи web-отчета.

Если сервер установлен в качестве службы, то управление сервером

производится посредством программы управления службами

(Пуск —> Панель управления —> Администрирование —>

4.1.

Система защиты и сервер управления

125

Службы). Имя службы - «RKeyServer». Выводимое имя - «Сервер

защиты».

4.1.7

Ключи защиты

После установки системы защиты в панели управления появляется

значок, соответствующий программе управления ключами защиты:

Ключи защиты.

Для 32-битных операционных систем данный значок размещается

непосредственно в панели управления, а для 64-битных - в группе

View x86 Control Panel Icons.

Программа управления ключами защиты позволяет проверить

правильность установки ключей на текущем компьютере. Кроме того,

она дает возможность установки обновлений (например, при покупке

дополнительных лицензий на работу Типовых решений).

Точный путь к Панели управления зависит от версии Windows.

Например, для того чтобы открыть Панель управления в Windows XP

или Windows 7, следует выбрать Пуск —> Панель управления.

При двойном щелчке по значку Ключи защиты появляется диалоговое

окно Ключи защиты.

Слева в этом окне

перечислены

ключи,

установленные на

текущем

компьютере,

вместе с их

параметрами.

Кнопки, которые управляют работой программы, рассмотрены

в табл. 4-2.

При нажатии кнопки Установить обновление появляется

диалоговое окно Обновление ключа защиты.

126

Защита Типового решения

Таблица 4-2.

Ключи защиты 1С-Рарус, кнопки

Кнопка

Действие

Обновить

Заново формирует список (после удаления или вставки

список

ключа).

Установить

Вызывает программу установки обновления, описанную

обновление

ниже.

Завершить

Закрывает диалоговое окно.

работу

Обновление можно использовать только для того ключа, для которого

оно выписано. Каждое обновление можно установить только один

раз, после чего можно будет установить обновление с бо`льшим

порядковым номером.

Пакет обновления устанавливается, как правило, для увеличения

количества лицензий, прошитых в ключ.

В случае, если обновление не устанавливается, следует обратиться

в службу технической поддержки.

В левой части

диалогового окна

Обновление ключа

защиты располагается

информация об

обновлении (эта

информация

начинается с заголовка,

описывающего Типовое

решение, ключ защиты

для которого

обновляется, и сам ключ

защиты).

Кнопки, которые управляют работой программы, рассмотрены

в табл. 4-3.

Таблица 4-3.

Обновление ключа защиты, кнопки

Кнопка

Действие

Загрузить из

Позволяет загрузить обновление из файла. (Обычно файл

файла

обновления имеет название Update.kUpd.)

Содержимое выбранного файла показывается слева.

Вставить из

Если текст файла обновления целиком забран в буфер

буфера

обмена, то содержимое этого файла копируется в диалоговое

обмена

окно.

4.1. Система защиты и сервер управления

127

Таблица 4-3.

Обновление ключа защиты, кнопки (продолжение)

Кнопка

Действие

Установить

Устанавливает обновление, которое показывается в

обновление

диалоговом окне. Обновление устанавливается несколько

секунд, после чего появляется сообщение о результате

выполнения программы.

Закрыть

Закрывает диалоговое окно.

После обновления ключа защиты рекомендуется перезагрузить

Сервер защиты и управления оборудованием (в случае сетевой

установки системы защиты) или перезагрузить компьютер.

4.1.8

Удаление системы защиты

Для удаления системы защиты следует открыть Панель управления.

Точный путь к Панели управления зависит от версии Windows.

Например, для того чтобы открыть Панель управления в Windows XP

или Windows 7, следует выбрать Пуск —> Панель управления.

В Панели управления следует выбрать пункт Установка и удаление

программ или (для Windows Vista либо Windows 7) Программы

и компоненты. Откроется список всех установленных программ.

В этом списке следует выбрать 1С-Рарус: Система защиты и сервер

управления оборудованием —> Заменить/Удалить.

На экране появляется сообщение, говорящее, что систему защиты

можно удалить. Для удаления системы нажмите кнопку Далее.

128

Защита Типового решения

Также необходимо удалить каталог системы защиты Protect. Путь

к каталогу отличается в различных версиях операционной системы

Windows. Например, в Windows XP и Windows Server 2003 это, как

правило, каталог C:\Documents and Settings\All Users\Application

Data. В Windows Vista и Windows 7 это, как правило, каталог

C:\ProgramData.

4.1.9

Web-сервер состояния сервера защиты

Для более детального контроля ключей и лицензий на сервере

защиты предусмотрен web-сервер, который отображает текущее

состояние сервера защиты. Сервер состояния устанавливается на

порт 11998. Этот параметр не настраивается.

Информация о ключах доступна только после того, как Типовое

решение обратится к ключу.

Для получения информации о сервере защиты и ключах нужно

открыть в браузере адрес http://<IP адрес или имя сервера

защиты>:11998, как показано на рисунке.

130

Защита Типового решения

Таблица 4-4.

Web-отчет (продолжение)

Графа

Содержимое

Итого

Сертификатов

Реально выданное количество сертификатов.

Лицензий

Реально выписанное количество лицензий.

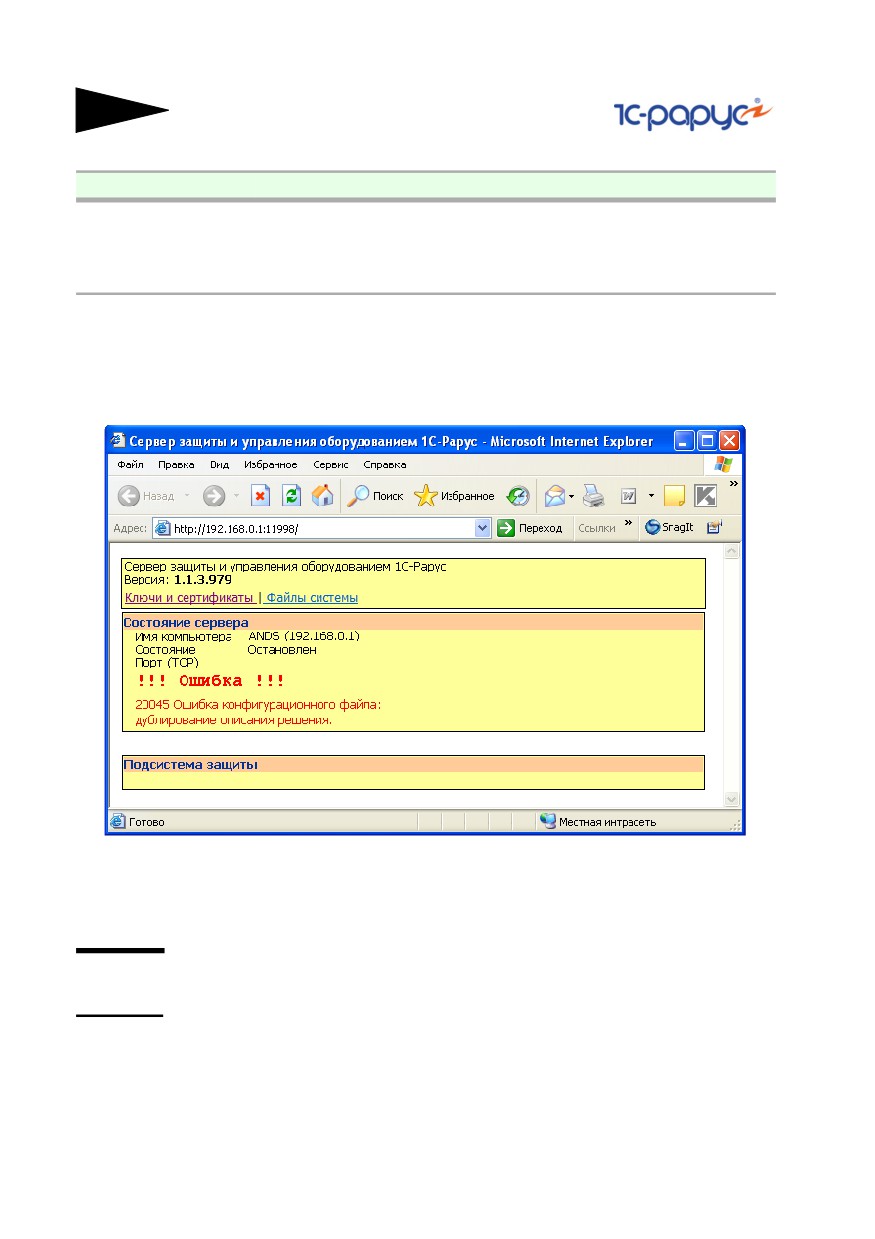

Кроме того, web-отчет предоставляет сведения об ошибках,

возникающих при запуске и при работе системы защиты. При этом

в секцию Состояние сервера выводится слово Ошибка, а также код,

наименование и описание возникшей ошибки, которые могут

потребоваться при обращении в службу технической поддержки.

4.2

Система программного

лицензирования конфигураций

4.2.1

Что такое система лицензирования

Система лицензирования - это набор аппаратных (ключи защиты) и /

или программных (сервер лицензирования) средств, совокупность

которых позволяет ограничить нелицензионное использование

программного продукта. Для работы решения необходимо

взаимодействие сервера лицензирования и ключа защиты.

132

Защита Типового решения

устанавливается сервер лицензирования. Все остальные компьютеры

сети подключаются к этому серверу лицензирования.

Также решение может работать на терминальном сервере без каких-

либо дополнительных настроек. В этом случае программа «сервер

лицензирования» может быть установлена как на сам терминальный

сервер, так и на любой другой компьютер в сети терминального

сервера. Необходимо, чтобы компьютер, на который установлен

сервер лицензирования, был включен и доступен на протяжении

всей работы программы на терминальном сервере.

Система лицензирования доступна для платформ Windows x86

и x86_64, т. е. работа защищенного решения в серверном режиме

возможна только на сервере 1С-Предприятия под указанными

платформами.

При настройке параметров защиты смена экранов настройки

управляется стандартными кнопками, рассмотренными в табл. 4-5.

Таблица 4-5.

Мастер системы лицензирования, кнопки

Кнопка

Действие

Далее

Переход к следующему экрану мастера (после того, как

выполнены требуемые действия).

Назад

Переход к предыдущему экрану мастера для исправления

ранее принятых решений.

Отмена

Прекращение установки (после подтверждения).

4.2.2

Программные ключи защиты

В качестве альтернативы аппаратным ключам защиты могут

использоваться программные ключи защиты. По сути, программный

ключ представляет собой специально сформированный файл. В нем

содержатся лицензионные ограничения и критерии аппаратной

привязки; ключ, созданный на одном компьютере, не будет работать

на другом. Физически файлы ключей хранятся в папке

%CommonAppData%\Protect\RarusSoftKey.

Эти файлы имеют имя, соответствующее номеру ключа, и расширение

.dongle. Ключ имеет текстовый формат; в начале файла ключа

расположена описательная секция, из которой можно узнать, что это

за ключ и для какого продукта.

4.2.

Система программного лицензирования

133

Установка программного ключа выполняется в интерактивном

режиме из запущенной программы. Для этого нужно в мастере

управления лицензированием выбрать пункт Активировать

программный ключ (см. «Активация программного ключа»

на стр. 14). Каждый ключ имеет свой уникальный серийный номер и

набор пин-кодов для активации. Количество этих пин-кодов

определяется для каждой программы индивидуально. Ключ

разрешено устанавливать только на одном компьютере.

Дополнительные пин-коды предназначены для переактивации

программного ключа на этом компьютере в случае изменения

аппаратной составляющей. Запрещено использовать несколько

ключей защиты от одной поставки решения за счет активации

дополнительных пин-кодов на других компьютерах.

Для установки ключа на определенный компьютер на этом

компьютере следует первоначально установить сервер

лицензирования.

После активации программный ключ не переносится на другой

компьютер/станцию. Поэтому следует быть внимательным при

выборе компьютера для установки сервера лицензирования.

Впоследствии именно к его аппаратным частям будет привязываться

ключ.

В процессе активации ключ привязывается к следующим аппаратным

частям:

1.

К жесткому диску, на котором находится системный раздел.

2.

К сетевой карте (если их несколько, то к первой найденной).

3.

К операционной системе, ее серийному номеру и имени компьютера.

4.

К материнской плате.

В случае изменения хотя бы одного параметра программный ключ

теряет работоспособность. Восстановить ее можно с помощью

реактивации ключа с использованием дополнительных пин-кодов.

Если пин-коды закончились, то следует обратиться на линию

консультации для данного программного продукта.

4.2.3

Установка системы лицензирования

Система лицензирования предназначена для работы в операционных

системах Windows. Минимально поддерживаемая версия Windows XP

SP3. Для всех современных операционных систем доступна работа как

в x86, так и в x86_64.

134

Защита Типового решения

Установка сервера лицензирования должна производиться

пользователем, обладающим администраторскими правами в

операционной системе.

Если установка происходит в операционной системе Windows Vista

или Windows 7 (и пользователь обладает правами администратора),

то система запросит у пользователя подтверждение для продолжения

установки.

Если пользователь не обладает правами администратора, то система

предложит указать новую учетную запись пользователя, у которой

есть права администратора. Программа установки будет запущена от

имени этой новой учетной записи.

Если используются другие программные продукты фирмы 1С-Рарус,

то, возможно, на компьютере установлена и работает старая версия

Сервера защиты keyserver.exe (в службах она имеет имя «Сервер

защиты»), которую следует остановить перед установкой сервера

лицензирования.

При подключении ключа защиты к USB-порту компьютера, если

система лицензирования еще не установлена, некоторые

операционные системы могут предложить начать установку драйвера

ключа. В этом случае следует нажать кнопку Отмена.^* Ключ USB

нужно подключать после установки системы лицензирования.

Установка системы лицензирования возможна как из самого решения,

так и из отдельного инсталлятора. Если решение будет

использоваться на нескольких компьютерах, то систему

лицензирования нужно установить на сервере, который и будет

раздавать лицензии. В этом случае нужно использовать отдельный

инсталлятор системы лицензирования (файл setup.exe в папке

Protect).

Если же решение будет использоваться на одном компьютере, то для

установки системы лицензирования следует запустить решение. Если

защита ранее не была установлена, то автоматически откроется окно

Управление лицензированием.

^* По умолчанию Windows не знает о ключе и не имеет на борту соответствующего

драйвера. Поэтому установка ключа невозможна. После установки системы

лицензирования драйвер будет добавлен в Windows и установка ключа будет

возможна. Если после установки ключа Windows будет искать драйвер в

Windows Update, то эту операцию можно смело пропустить, так как нужный

драйвер уже доступен в системе.

4.2. Система программного лицензирования

135

Также окно Управление лицензированием может быть вызвано из

пункта меню Сервис —> Настройка параметров.

При помощи окна Управление лицензированием следует

установить и настроить сервер лицензирования.

В данном окне присутствуют следующие команды.

☞ Настроить адрес сервера лицензирования.

☞ Активировать программный ключ.

☞ Активировать пакет лицензий.

☞ Повторить подключение.

☞ Завершить работу.

☞ Информация о параметрах лицензирования.

☞ Установить сервер лицензирования (локально)^*.

Для работы программного продукта необходимо установить сервер

лицензирования.

Место установки сервера лицензирования зависит от варианта

работы решения.

☞ В локальном варианте работы вся работа производится на одном

рабочем месте (компьютере). Именно на этот компьютер и следует

установить сервер лицензирования.

☞ В сетевом варианте работы сервер лицензирования устанавливается

только на компьютер-сервер, а остальные компьютеры подключаются

к серверу. Этот вариант является рекомендуемым.

^* При запуске решения на сервере 1С-Предприятия этот пункт будет запрещен.

Используйте отдельный инсталлятор системы лицензирования.

136

Защита Типового решения

Для установки сервера лицензирования на компьютере следует

выбрать пункт Установить сервер лицензирования.

Перед тем как начать установку, система уточнит, обладает ли

текущий пользователь компьютера правами администратора.

Нажатие кнопки Да начинает установку сервера лицензирования на

данный компьютер.

После завершения установки появляется сообщение об этом.

Нажатие кнопки ОК завершает установку сервера лицензирования.

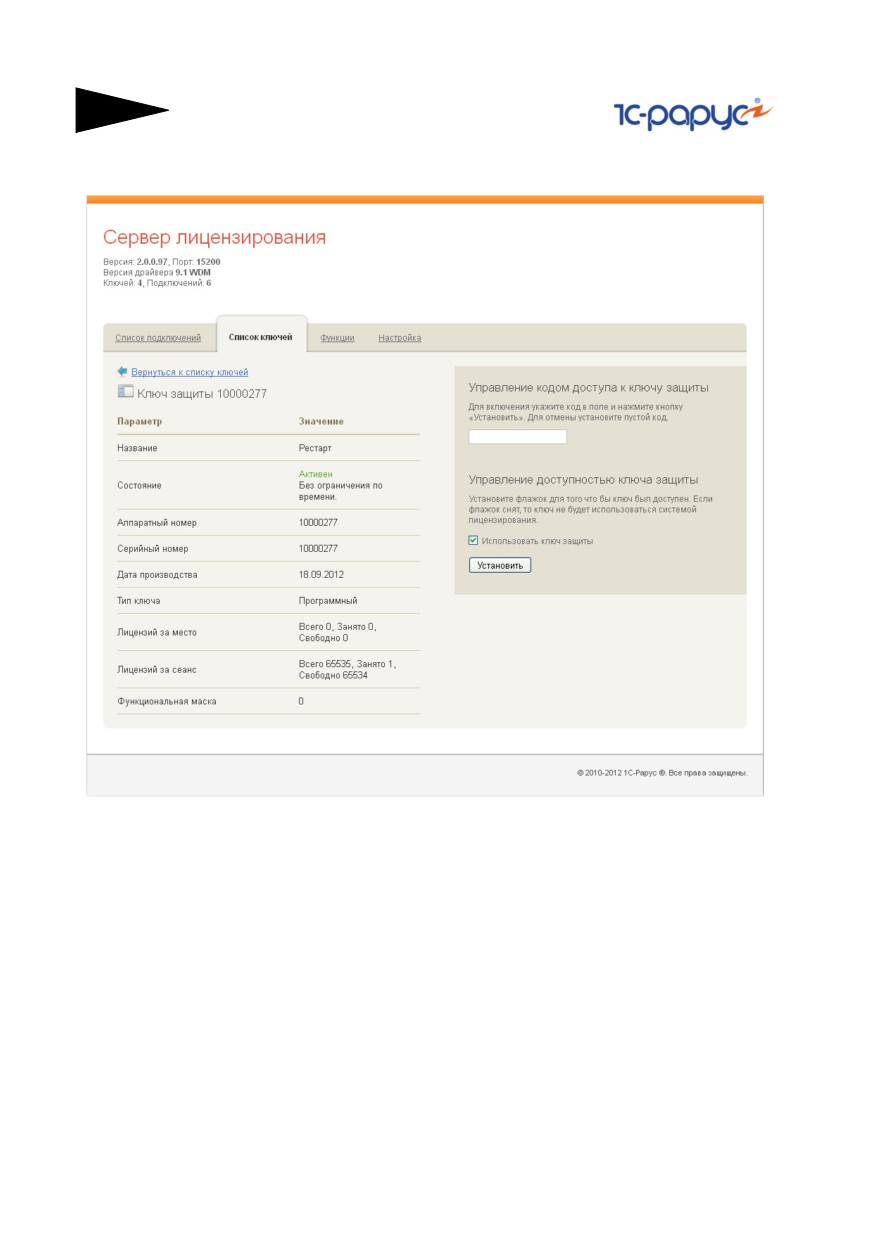

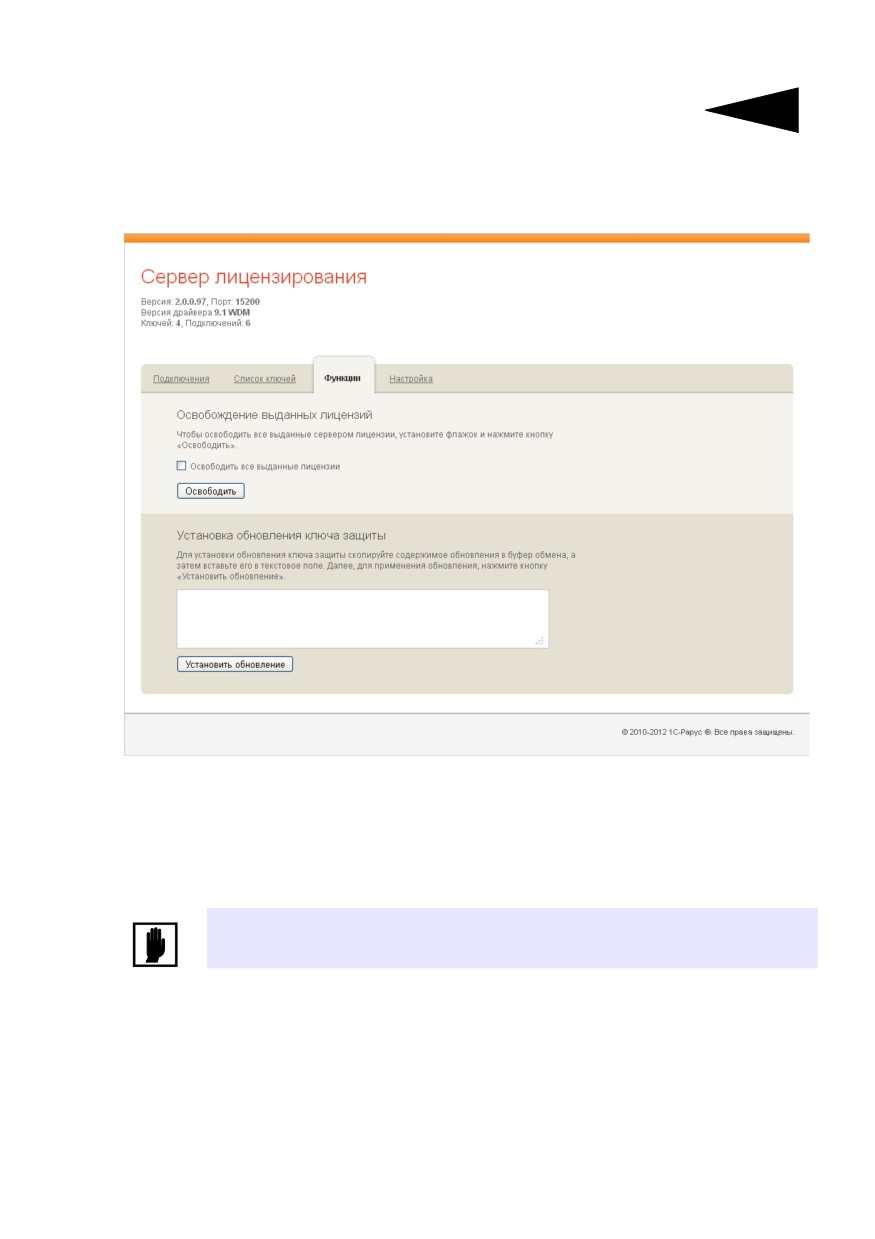

По окончанию установки в браузере, выбранном на данном

компьютере по умолчанию (например, Internet Explorer), откроется

web-сервер лицензирования, предназначенный для более детального

контроля ключей и лицензий (см. раздел 4.2.8, «Web-сервер

лицензирования» на стр. 152).

Если используется аппаратный ключ защиты, то необходимо

подключить этот ключ к USB-порту компьютера, на котором

установлен сервер лицензирования. После этого следует убедиться,

что ключ доступен для использования. Для этого в web-сервере

следует перейти на вкладку Ключи защиты и убедиться, что данный

ключ отображается в списке ключей защиты и имеет статус Активен.

4.2.4

Настройка адреса сервера лицензирования

После того как сервер лицензирования установлен, на всех

компьютерах, работающих с решением, следует настроить адрес этого

сервера.

Для этого в окне Управление лицензированием следует выбрать

пункт Настроить адрес сервера лицензирования.

4.2. Система программного лицензирования

137

Откроется окно выбора вида сервера.

В этом окне следует выбрать один из трех вариантов подключения и

нажать Далее.

1. Подключиться к локальному серверу лицензирования. Этот

вариант следует выбирать в случае работы в локальном режиме: то

есть на одном рабочем месте, без использования сети. Если

используется аппаратный ключ защиты, то его следует подключать к

этому компьютеру. Если же используется программный ключ защиты,

то его следует активировать на данном компьютере. При выборе этого

варианта подключения в константу Сервер лицензирования

записывается значение *LOCAL - в этом режиме компонента защиты

проверяет наличие сервера лицензирования на том компьютере, на

котором запущено решение. Если сервер лицензирования

присутствует, то компонента защиты подключается к нему по

протоколу TCP/IP на адрес localhost.

Если информационная база размещена на сервере 1С-Предприятия, то

компонента запускается на сервере и по умолчанию пытается найти

и подключиться к серверу лицензирования локально (то есть, опять

же на сервере). Это поведение можно изменить, выбрав вариант

подключения Указать адрес сервера лицензирования вручную.

2. Указать адрес сервера лицензирования вручную. Этот вариант

используется в сетевом режиме, является рекомендуемым. Если он

выбран, то следует указать сетевой адрес компьютера, на котором

установлен сервер лицензирования. По умолчанию сервер

лицензирования устанавливается на сетевой порт 15200.

3. Автоматический поиск сервера лицензирования при старте.

Этот вариант также используется в сетевом режиме. При

использовании данного варианта происходит автоматический поиск

настроенных серверов лицензирования в сети. При выборе этого

варианта подключения в константу Сервер лицензирования

записывается значение *AUTO - в этом случае компонента защиты

4.2. Система программного лицензирования

139

Откроется окно выбора режима работы.

В нем следует выбрать локальный либо сетевой режим и нажать

Далее.

На следующем экране следует выбрать способ активации ключа.

☞ Автоматический через интернет. Онлайн-активация выполняется

по интернету. Наиболее быстрый способ активации.

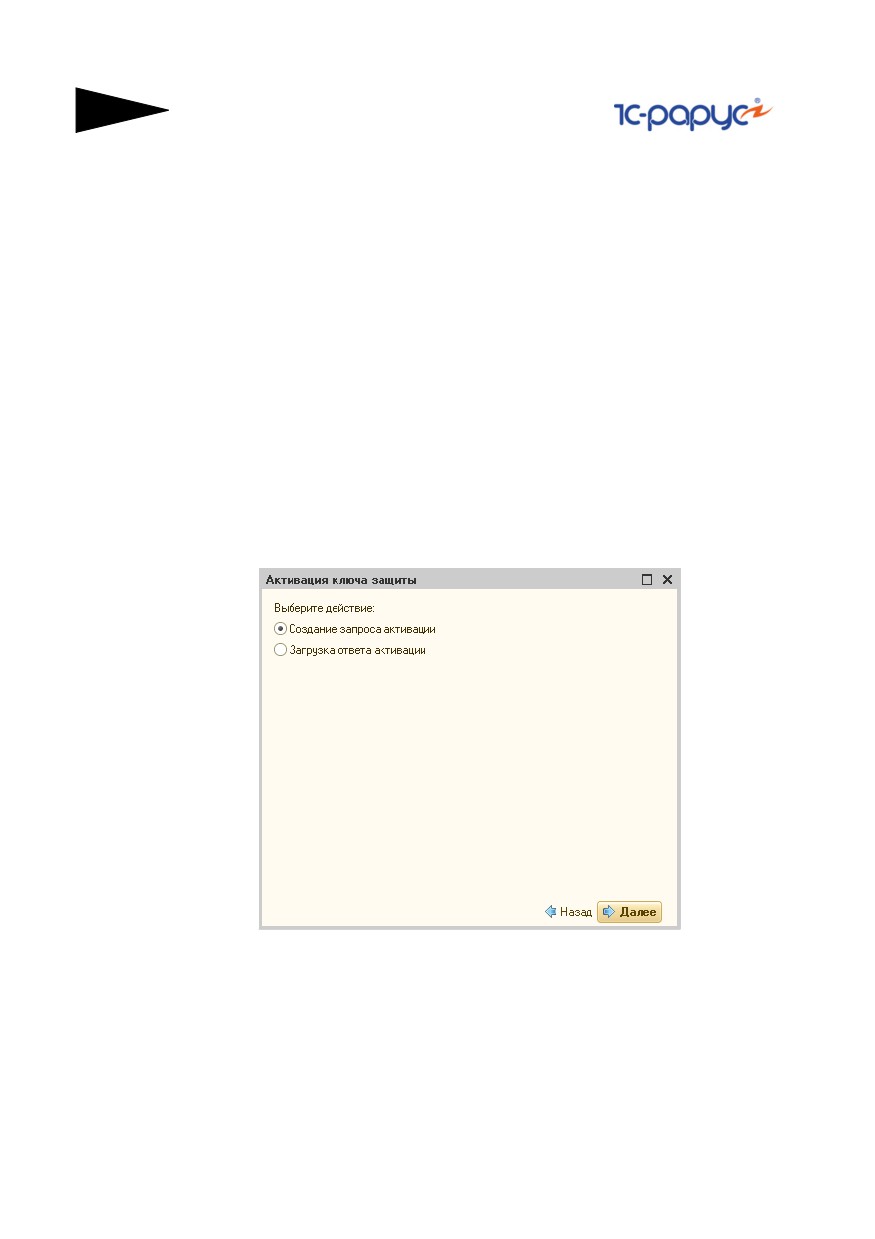

☞ Активация через файловый запрос. В этом способе работы

программой создается файл запроса активации. Этот файл каким-либо

способом - например, по электронной почте - передается в центр

лицензирования (почтовый адрес указан в сообщении, которое

появится на экране сразу после создания файла запроса). На

основании данного файла запроса в центре лицензирования

140

Защита Типового решения

создается файл активации, который передается обратно. После

загрузки файла активации пользователь в соответствующей форме

указывает путь к файлу активации и активирует программный ключ.

☞ Активация по телефону. В этом способе работы пользователь

звонит по телефону в центр лицензирования и зачитывает цифровой

код, отображенный программой. В ответ из центра сообщают

цифровой код для активации. Пользователь вводит этот код в

соответствующее поле и активирует программный ключ. Данный

способ удобен, если есть только телефонная связь, а связь по

интернету отсутствует.

Рассмотрим эти способы подробнее.

При выборе способа активации Автоматический через интернет

либо Активация по телефону открывается экран ввода параметров

пользователя (см. ниже).

Если выбран способ активации через файловый запрос, то следует

указать, какое именно действие выполняется: создание файла запроса

или загрузка файла активации.

4.2. Система программного лицензирования

141

Далее открывается экран ввода параметров пользователя. (В двух

других способах активации этот экран открывается сразу.)

На этом экране пользователь вводит регистрационный номер

программного продукта и прилагающийся к продукту пин-код. Пин-

коды, входящие в комплект поставки программного продукта,

предназначены для активации и, при необходимости, последующей

реактивации одного и того же программного ключа. Реактивация

используется для восстановления работоспособности программного

ключа в случае изменения аппаратной составляющей сервера.

К программному продукту прилагаются несколько пин-кодов -

например, на случай, если изменилась аппаратная составляющая

компьютера, на котором установлен сервер лицензирования и

активирован программный ключ. С помощью дополнительных пин-

кодов в этом случае можно восстановить работоспособность решения.

Также на этом экране пользователю следует указать параметры своей

компании.

Дальнейшие действия различны для разных способов активации;

поэтому далее мы рассмотрим эти способы по отдельности.

Автоматическая активация через Интернет

Для автоматической активации необходимо иметь доступ

в Интернет.

142

Защита Типового решения

После того как введены регистрационный номер программного

продукта, пин-код и параметры пользователя, следует нажать кнопку

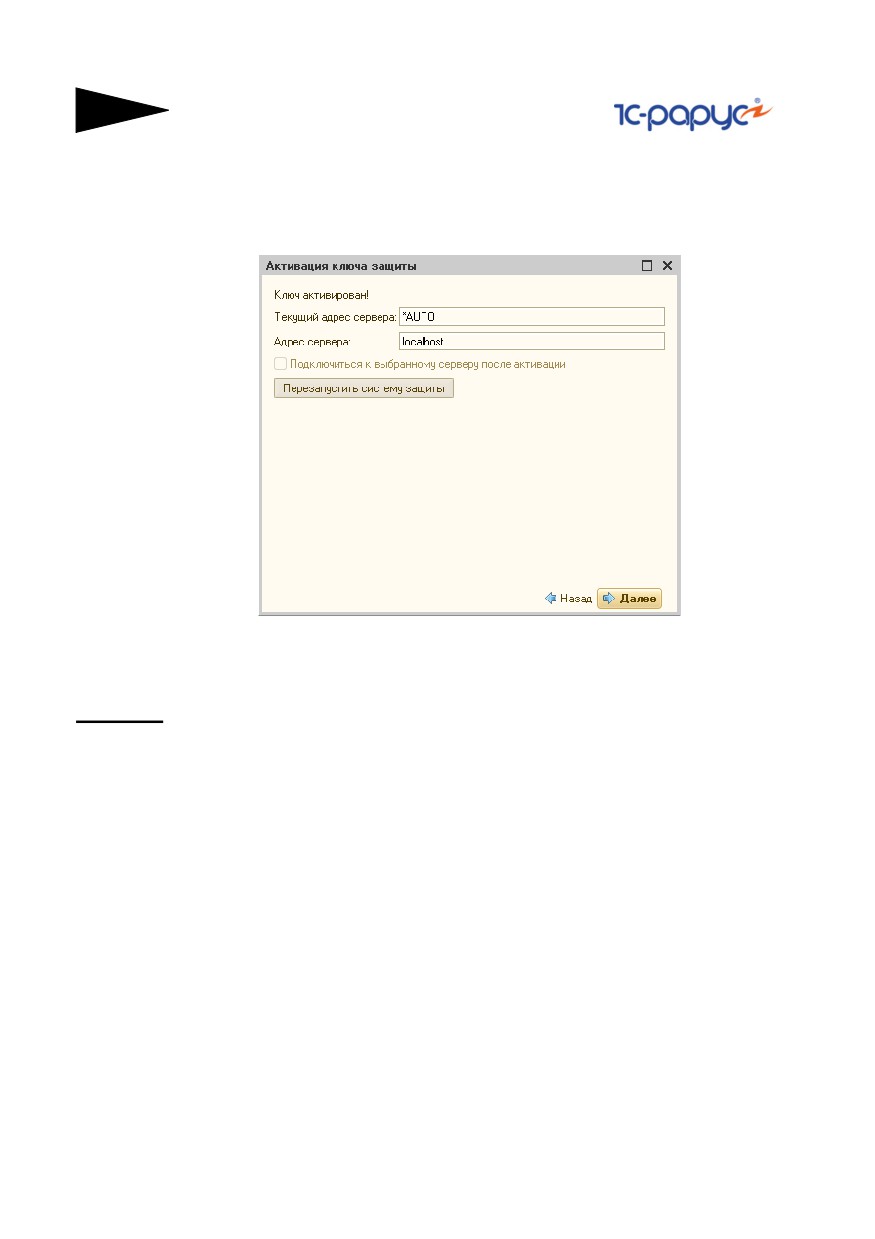

Далее. Ключ защиты будет автоматически активирован.

В случае, если по какой-либо причине автоматическая активация

ключа не была произведена, обратитесь к Вашему системному

администратору. Сервер активации имеет адрес

https://support.rarus.ru/activation/

Активация через файловый запрос

После того как введены регистрационный номер программного

продукта, пин-код и параметры пользователя, следует нажать кнопку

Далее. После нажатия кнопки Далее открывается экран, на котором

отображаются введенные сведения.

На этом экране следует нажать кнопку Сохранить запрос

активации в файл. Программа предложит выбрать место сохранения

файла запроса.

После сохранения файла запроса на следующем экране будет указано

место его сохранения на компьютере и адрес электронной почты,

по которому этот файл следует отправить.

4.2. Система программного лицензирования

143

Сохраненный файл запроса следует отправить по указанному адресу

электронной почты. С ответом будет прислан файл активации.

Для загрузки файла активации следует, как и при создании файла

загрузки, выбрать пункт Активация через файловый запрос.

На следующем экране следует выбрать пункт Загрузка ответа

активации.

Загружать файл активации ключа необходимо на тот же сервер

лицензирования, на котором создавался файл запроса активации.

В противном случае активация ключа невозможна и ключ будет

недоступен.

144

Защита Типового решения

На открывшемся экране следует указать путь к файлу активации и

нажать кнопку Активировать ключ.

После этого ключ будет активирован.

Активация по телефону^*

После того как введены регистрационный номер программного

продукта, пин-код и параметры пользователя, следует нажать кнопку

Далее. После нажатия кнопки Далее открывается экран, на котором

отображаются введенные сведения.

^* Резервный вариант. Может быть использован при отсутствии доступа к сети

Интернет.

4.2. Система программного лицензирования

145

Также на этом экране указан телефон для активации ключа. Следует

позвонить по этому телефону и продиктовать цифровой код,

указанный в нижней части экрана, в поле Запрос активации ключа.

После того как код продиктован и принят, следует нажать Далее.

Сотрудник центра лицензирования продиктует Вам ответ активации

ключа защиты. Этот ответ, состоящий из трех блоков, следует ввести

на следующем экране.

В программе проверяется корректность ввода. Если строка цифр

введена неправильно или не полностью, то символы отображаются

146

Защита Типового решения

красным шрифтом. Если же строка введена правильно и без ошибок,

то цвет символов зеленый.

После того как все три цифровых блока введены, следует нажать

кнопку Активировать ключ.

После этого ключ будет активирован.

4.2.6

Активация пакета лицензий

Пакет лицензий предназначен для изменения лицензионных

ограничений, заданных в уже существующем ключе защиты.

Например, если нужно расширить количество пользователей,

работающих с решением, компания может приобрести и активировать

дополнительные лицензии.

Приобретая пакет лицензий, пользователь получает идентификатор и

пароль для установки лицензий.

Для того чтобы была возможность активировать новую лицензию,

необходимо выполнение следующих условий:

☞ решение должно быть запущено, лицензия с сервера лицензирования

должна быть получена.

Только при выполнении этих условий возможна активация нового

пакета лицензий. (Иначе соответствующий пункт в окне Управление

лицензированием будет недоступен.)

Для того чтобы активировать пакет лицензий, в окне Управление

лицензированием следует выбрать пункт Активировать пакет

4.2. Система программного лицензирования

147

лицензий (как открывать это окно, описано выше в разделе

в разделе 4.2.3, «Установка системы лицензирования» на стр. 133).

В открывшемся диалоговом окне следует выбрать способ активации

лицензий.

☞ Автоматический через интернет. Онлайн-активация выполняется

по интернету. Наиболее быстрый способ активации.

☞ Активация через файловый запрос. В этом способе работы

программой создается файл запроса активации. Этот файл каким-либо

способом - например, по электронной почте - передается в центр

лицензирования. На основании данного файла запроса в центре

лицензирования создается файл активации лицензии, который

передается обратно. Этот файл активации следует загрузить в систему

лицензирования. В результате этой загрузки новая лицензия будет

активирована.

Рассмотрим подробнее активацию лицензий посредством файлового

запроса.

При выборе этого способа открывается следующая форма.

148

Защита Типового решения

В данной форме следует указать, какое именно действие выполняется:

создание файла запроса или загрузка файла активации.

Далее открывается диалоговое окно ввода параметров пользователя.

В эту форму пользователь вводит регистрационный номер

программного продукта и пароль пакета лицензий, полученный при

приобретении данного пакета.

Также в этой форме пользователю следует указать параметры своей

компании.

После нажатия кнопки Далее открывается форма, на которой

отображаются введенные сведения.

На этой форме следует нажать кнопку Сохранить файл запроса.

Программа предложит выбрать место сохранения файла запроса.

4.2. Система программного лицензирования

149

После сохранения файла запроса на следующей форме будет указано

место его сохранения на компьютере и адрес электронной почты,

по которому этот файл следует отправить.

Сохраненный файл запроса следует отправить по указанному адресу

электронной почты. С ответом будет прислан файл активации.

Загружать файл активации пакета лицензий необходимо на тот же

сервер лицензирования, на котором создавался файл запроса

активации. При этом на этом сервере должен быть установлен тот же

ключ защиты, что и во время создания файла запроса. В противном

случае активация пакета лицензий невозможна.

Для загрузки файла активации следует, как и при создании файла

загрузки, выбрать пункт Активация через файловый запрос.

На следующей форме следует выбрать пункт Загрузка ответа

активации.

150

Защита Типового решения

На открывшейся форме следует указать путь к файлу активации

и нажать кнопку Активировать ключ.

После этого пакет лицензий будет активирован. В информационной

области формы Управление лицензированием об этом будет

выведено сообщение.

Общее количество активированных лицензий можно посмотреть на

вкладке Ключи защиты web-сервера лицензирования, нажав на

номер нужного ключа защиты (см. раздел 4.2.8, «Web-сервер

лицензирования» на стр. 152).

4.2.7

Сервер лицензирования

Сервер лицензирования предназначен для выдачи разрешений на

работу программных продуктов. Список программных продуктов, на

работу с которыми могут выдаваться разрешения, определяется

списком подключенных к серверу лицензирования ключей защиты.

Каждый экземпляр программы в обязательном порядке подключается

к серверу лицензирования.

4.2. Система программного лицензирования

151

Сервер лицензирования представляет собой службу Windows. Имя

службы: LicServer82, ее описание: «Сервер программного

лицензирования конфигураций».

Система устанавливается в каталог %ProgramFiles%\ProtectStorage.

Свои настройки программа хранит в ini-файле, который расположен

там же. Вот его типовое содержание:

port=15200

WebPort=15201

Local=1

user=Cei=Txnv7RSta=HPxTVFhjhiKqnQ6HCxmq2kbH1du4YyVLa46fx+

13xxIEw

password=Cei=Txnv7RSta=HPxTVFhjhiKqnQ6HCxmq2kbH1du4YyVLa46f

x+13xxIEw

152

Защита Типового решения

Строки файла имеют следующее значение:

☞ port - номер TCP/IP-порта, к которому ожидает подключения клиента

сервер лицензирования. Параметр может быть настроен через веб

интерфейс сервера лицензирования.

☞ WebPort - номер TCP-IP порта, на котором доступен web-интерфейс

сервера лицензирования. Настраивается вручную.

☞ Local - режим доступности сервера лицензирования. Если указано

значение 0, то сервер лицензирования доступен в сети по всем

сетевым интерфейсам компьютера. Если же указано значение 1, то

сервер доступен только по локальному адресу Localhost (127.0.0.1), и

подключение к нему возможно только с этого компьютера в режиме

*Local. Параметр может быть настроен через web-интерфейс сервера

лицензирования.

☞ user - зашифрованное имя пользователя web-интерфейса.

☞ password - зашифрованный пароль.

Два последних параметра настраиваются только через web-

интерфейс. Если пользователь не был назначен в web-интерфейсе, то

эти два параметра отсутствуют в файле настройки.

Если Вы забыли пользователя или пароль, то просто удалите строчки

с user и password из конфигурационного файла и перезапустите

службу сервера лицензирования.

Установка сервера лицензирования доступна как из самой программы,

так и из отдельной программы установки (Protect\Setup.exe). Вместе

с установкой службы сервера лицензирования программа установит

драйвера аппаратного ключа.

Список портов, которые использует сервер лицензирования:

☞

15200 TCP - сервер лицензирования. Его значение может быть

изменено через конфигурационный файл;

☞

15200 UDP - система автоконфигурирования и поиска серверов в

сети. Значение изменить нельзя;

☞

15201 TCP - web-интерфейс сервера лицензирования. Его значение

может быть изменено через конфигурационный файл.

4.2.8

Web-сервер лицензирования

Для более детального контроля ключей и лицензий на сервере

лицензирования предусмотрен web-сервер, который отображает

текущее состояние сервера лицензирования. Этот web-сервер

автоматически открывается после установки сервера

лицензирования в браузере, установленном на компьютере

пользователя по умолчанию.

4.2. Система программного лицензирования

153

Web-сервер устанавливается на порт 15201. Этот параметр может

быть изменен на вкладке Настройка.

Сначала следует произвести установку сервера лицензирования

и драйверов ключа защиты. Потом, если ключ защиты аппаратный,

необходимо подключить USB-ключ защиты. После этого ключ защиты

определяется системой Windows, и далее информация о нем

отображается в web-отчете сервера (см. ниже).

Для получения информации о сервере лицензирования, ключах

и лицензиях нужно открыть в браузере адрес http://<IP адрес или имя

сервера лицензирования>:15201, как показано на рисунке.

На web-сервере расположены следующие вкладки.

154

Защита Типового решения

Подключения

На данной вкладке отображается список всех подключений к серверу

лицензирования.

Подключение создается при старте решения на клиенте. Каждое

подключение имеет номер лицензии, которую оно использует.

В случае лицензирования за место, несколько подключений с одного

рабочего места будут использовать одну и ту же лицензию. Во всех

остальных случаях каждому подключению будет соответствовать

уникальный номер выданной лицензии.

Для каждой лицензии указываются:

☞ Тип - тип счетчика лицензий. Эти счетчики по-разному

обрабатываются на сервере лицензирования.

☞ Пользователь - системное имя пользователя, подключившегося с

данной лицензией.

☞ Компьютер - строка, идентифицирующая компьютер, с которого

пришел запрос.

☞ Программа - программа, использующая данную лицензию.

☞ Ключ - ссылка на ключ, от которого получена лицензия.

☞ Сеанс - номер сеанса 1С.

4.2. Система программного лицензирования

155

☞ RDP сеанс - номер терминальной сессии (в случае работы через

сервер терминалов).

☞ Ключ - ссылка на ключ, от которого получена лицензия.

☞

- время работы пользователя, подключившегося с данной

лицензией. Каждое подключение имеет активный период

существования в течение 10 минут. Этот интервал периодически

обновляется, если решение активно используется клиентом. Если

активности в работе нет, то лицензия будет заблокирована на время,

указанное на странице настройки в web-интерфейсе (см. «Настройка»

на стр. 158).

☞

- нажатие этой кнопки освобождает лицензию на сервере.

Кнопка может использоваться, например, если недостаточно

лицензий для работы пользователей, и надо освободить часть

использующихся лицензий (обычно поставка программного продукта

имеет ограничение по числу лицензий, т. е. пользователей,

одновременно работающих с программным продуктом).

Список ключей

На этой вкладке отображается список подключенных к серверу

ключей защиты.

Для каждого ключа указывается его тип: аппаратный это ключ или

программный.

156

Защита Типового решения

Щелчок по серийному номеру ключа открывает окно параметров

данного ключа.

В этом окне может быть задан код доступа для данного ключа защиты.

Этот код позволяет однозначно указать, кто сможет работать с данным

ключом. Доступ к ключу будет только у того, у кого в параметрах

подключения сервера задан в точности такой же код доступа

(см. раздел 4.2.4, «Настройка адреса сервера лицензирования» на

стр. 136).

Это может быть удобно, например, если один сервер обслуживает сети

нескольких фирм. Для ключей каждой из фирм могут быть заданы

свои «пароли» - коды доступа. Таким образом, клиенты из каждой

фирмы смогут обращаться только к ключу своей фирмы.

Также на данной форме расположен флажок Использовать ключ

защиты. Если этот флажок снят, то данный ключ не будет

использоваться. Таким образом можно запретить использование

ключа, не отключая его от сервера.

4.2. Система программного лицензирования

157

Функции

При помощи данной вкладки можно использовать две функции

управления сервером лицензирования.

Установив флажок Освободить все выданные лицензии и нажав

кнопку Освободить, можно освободить все выданные лицензии, т. е.

отключить всех пользователей от сервера.

Данная функция может быть полезна, например, если нужно

отключить большое количество рабочих станций одновременно.

При перезапуске сервера лицензирования список подключений

сохраняется.

Также при помощи данной вкладки можно обновить аппаратный ключ

из текстового файла. Для этого текст обновления копируется в буфер

обмена, а оттуда - в текстовое поле на вкладке, после чего следует

нажать кнопку Установить обновление. Текст обновления нужно

копировать целиком. Не нужно удалять из него заголовок, так как это

приведет к неработоспособности обновления.

158

Защита Типового решения

После обновления ключа защиты рекомендуется перезагрузить

сервер лицензирования (в случае сетевой установки системы

лицензирования).

Настройка

На данной вкладке можно поменять номер TCP порта сервера

лицензирования. Для этого следует указать новый номер порта

в соответствующем поле и нажать кнопку Установить. По умолчанию

сервер подключен к сетевому порту 15200.

Если флажок Запретить доступ по сети установлен, то к данному

серверу будет отсутствовать доступ по сети.

содержание      ..     1      2      3      4      ..
