СТАНЦИЯ ЦИФРОВАЯ МНОГОКАНАЛЬНАЯ ИНЖЕНЕРНАЯ СЕЙСМОРАЗВЕДОЧНАЯ ЛАККОЛИТ Х-М2. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ИУСЕ.416611.001-01 РЭ









УТВЕРЖДЕН ИУСЕ.416611.001-01 РЭ-ЛУ
(Листов 9)


2001


Руководство по эксплуатации ЦИФРОВОЙ МНОГОКАНАЛЬНОЙ ИНЖЕ-НЕРНОЙ СЕЙСМОРАЗВЕДОЧНОЙ СТАНЦИИ " Лакколит Х-М2", далее име-нуемой станцией, предназначено для пользователей, работающих со станцией. Руководство содержит подробное описание органов управления и индикации и режимов работы станции, достаточное и необходимое для проведения конкрет-ных работ.


Содержание
Назначение 4
Основные технические характеристики 4
Состав 4
Требования к аппаратному и программному обеспечению 5
Описание органов управления и индикации полевого модуля 5
Подготовка к работе 6
Работа со станцией 8
Лист регистрации изменений 9

Назначение


Станция предназначена для производства сейсморазведочных работ метода-ми преломленных и отраженных волн на основе современных технических решений при инженерно-геологических изысканий и микросейсморайонировании. Ре-гистрация и предварительная обработка данных осуществляется встроенным сиг-нальным процессором в реальном масштабе времени. Наличие в составе станции Note Book с прикладным программным обеспечением позволяет проводить до-полнительную обработку данных в полевых условиях. Отображение результатов осуществляется на цветном мониторе Note Book.


Основные технические характеристики


Число регистрируемых каналов определяется числом используемых регистра-торов сейсморазведоч-ных "Лакколит-24М2" ИУСЕ.416613.001

Диапазон регистрируемых частот, Гц 5…8000.

Поканальное усиление сигнала, дБ 0, 20, 40. Уровень шумов, приведенный ко входу, мкВ 0,25. Время регистрации, мсек 96, 192, 384, 768, 1536,

3072, 5120.

Время задержки регистрации (перезапуска) ± 512 точек.

Диапазон температур -30÷+50ºС.

Средняя потребляемая мощность на 1 канал (без учета потребления

переносного компьютера), Вт, не более 0,2.


Состав


В состав станции входят следующие устройства:

  1. Регистратор сейсморазведочный "Лакколит-24М2" ИУСЕ.416613.001, да-лее именуемый регистратором (количество регистраторов определяется количеством требуемых каналов);

  2. ETHERNET-разветвитель (HUB)*;

  3. кабель питания (кабель 3 ИУСЕ.685621.002);

  4. кабель порта ETHERNET (кабель 1 ИУСЕ.685621.001);

  5. кабель порта ETHERNET (кабель 2 ИУСЕ.685621.001-01)*;

  6. кабель HUB-ПК (кабель 5 ИУСЕ.685621.004)*;

  7. сейсмокоса**;

  8. блок питания аккумуляторный ИУСЕ.536322.001-01;


  9. устройство зарядное ЗУ ИУСЕ.436241.001; 10.переносной компьютер**.


* Используется в случае применения 2-х и более регистраторов.

** Поставляется заказчиком.


Требования к аппаратному и программному обеспечению переносного компьютера


Для управления станцией и анализа полученной информации должен исполь-зоваться компьютер совместимый с IBM-PC со следующими характеристиками:

  1. процессор Pentium II;

  2. объем ОЗУ – 64 Мбайт;

  3. объем жесткого магнитного диска не менее 2000 Мбайт;

  4. сетевой адаптер ETHERNET 10BASE-T.

    Допускается замена указанного оборудования на аналогичное, по характери-стикам не ниже указанных.

    Управление станцией осуществляется программой управления станцией ИУСЕ.00101.01.34 01, работающей в среде операционной системы WINDOWS 9x.

    Для работы программы требуются файлы: Lakkolit.exe

    LakkolitUtils.dll.

    При работе программы создаются файлы: Default.ini

    DefaultAmp.ini

    и каталог Data.

    Работа с программой должна осуществляться в соответствии с руководством оператора.


    Описание органов управления и индикации полевого модуля


    Все органы управления и индикации расположены на лицевой панели реги-стратора. Органы управления и индикации имеют следующее назначение:

    1. Разъемный соединитель «ETHERNET» -служит для подключе-ния регистратора к переносному компьютеру.

    2. Тумблер «ВКЛ» -служит для включения питающего напряжения

      +12В.

    3. Кнопка «СБРОС» -служит для перезапуска регистратора.

    4. Индикатор «РАБОТА» -служит для индикации работы регист-ратора.

    5. Индикатор «ЛИНИЯ» -служит для индикации установленного соединения: регистратор -переносной компьютер.


    6. Индикатор «СВЯЗЬ» -служит для индикации передачи данных по линии связи: регистратор – переносной компьютер.

    7. Разъемный соединитель «+12В» -служит для подключения ис-точника питания +12В.

    8. Разъемный соединитель «СИ» -служит для подачи синхросиг-нала.


Подготовка к работе

Для подготовки станции к работе необходимо подготовить переносной ком-пьютер для работы через сетевой адаптер ETHERNET. Для этого необходимо:

  1. установить сетевой адаптер в компьютер;

  2. в соответствии с руководством на операционную систему "Windows 9x" установить программы управления сетевым адаптером (драйверы), по-ставляемые изготовителем адаптеров на дискете;

  3. в настройках сети (пункт "сеть" окна "панель управления") установить службу доступа к файлам и принтерам Microsoft и протокол связи TCP/IP;

  4. для настройки протокола TCP/IP выделить пункт "TCP/IP -> ……. Ethernet Adapter", в случае если существуют ещё какие-либо пункты, со-держащие строку TCP/IP, за отсутствием таковых выделить строку "TCP/IP" и нажать кнопку "Свойства" панели "Сеть";

  5. в окне "Свойства: TCP/IP" выбрать вкладку IP-адрес;

  6. указать IP-адрес явным образом: 10.0.0.5 и маску подсети 255.0.0.0;

  7. загрузить файл Lakkolit.exe;

  8. в соответствии с руководством оператора на программу управления стан-цией ИУСЕ.00101.01.34 01 установить: IP-адрес адаптера 10.0.0.200, порт адаптера 6768, порт используемый программой 6767, после чего компью-тер готов к работе с регистратором через сетевой адаптер ETHERNET.

    Для подготовки станции к работе необходимо выполнить следующие дейст-

    вия:


    1. соединить составные части станции с внешними приборами по схеме, ука-занной на рис.1, в случае работы с одним регистратором, и по схеме, ука-занной на рис. 2, в случае работы с несколькими регистраторами;

    2. перевести тумблер «ВКЛ.» регистраторов в верхнее положение;

    3. нажать и отпустить кнопку «СБРОС»;

5) дождаться периодического зажигания индикатора «КОНТР.» на всех реги-страторах, после чего станция готова к работе.



Рис. 1. Схема соединения устройств станции в 24-х канальном варианте.

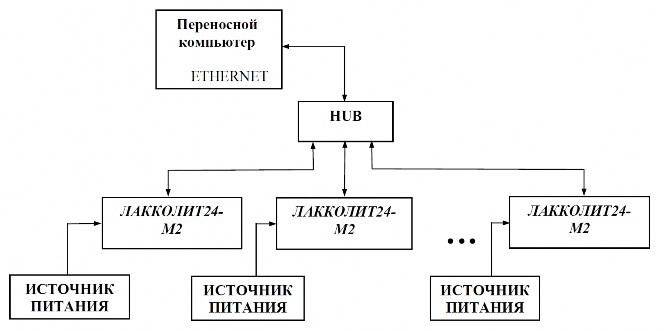

Рис.2. Схема соединения устройств станции в 48-ми канальном и более варианте включения.


Работа со станцией


Станция может работать в одном из следующих режимов:

  1. “По обнаружению”.

  2. “Безусловный”.

  3. “Тестовый запуск”

Режим "По обнаружению" обеспечивает включение станции в режим записи только при наступлении сейсмического события заданного типа.

Режим "Безусловный" позволяет осуществлять запись сигнала, поступающе-го с сейсмоприемников непосредственно по команде оператора.

Режим "Тестовый запуск" обеспечивает запись калибровочного сигнала, по-даваемого на вход усилителей со встроенного ЦАП.

Установка параметров и режимов работы, а также анализ информации посту-пающей со станции осуществляется с помощью переносного компьютера в соот-ветствии с руководством оператора на программу управления станцией ИУСЕ.00101.01.34 01.



ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ



Изм.

Номер листов (страниц)

Всего листов (страниц) в докум.


№ докум.

Входящий № сопроводи-тельного докум. и дата


Подпись


Дата


измененных


замененных


новых


изъятых

















////////////////////////////
