Георадары «ОКО-2» (техническое описание)

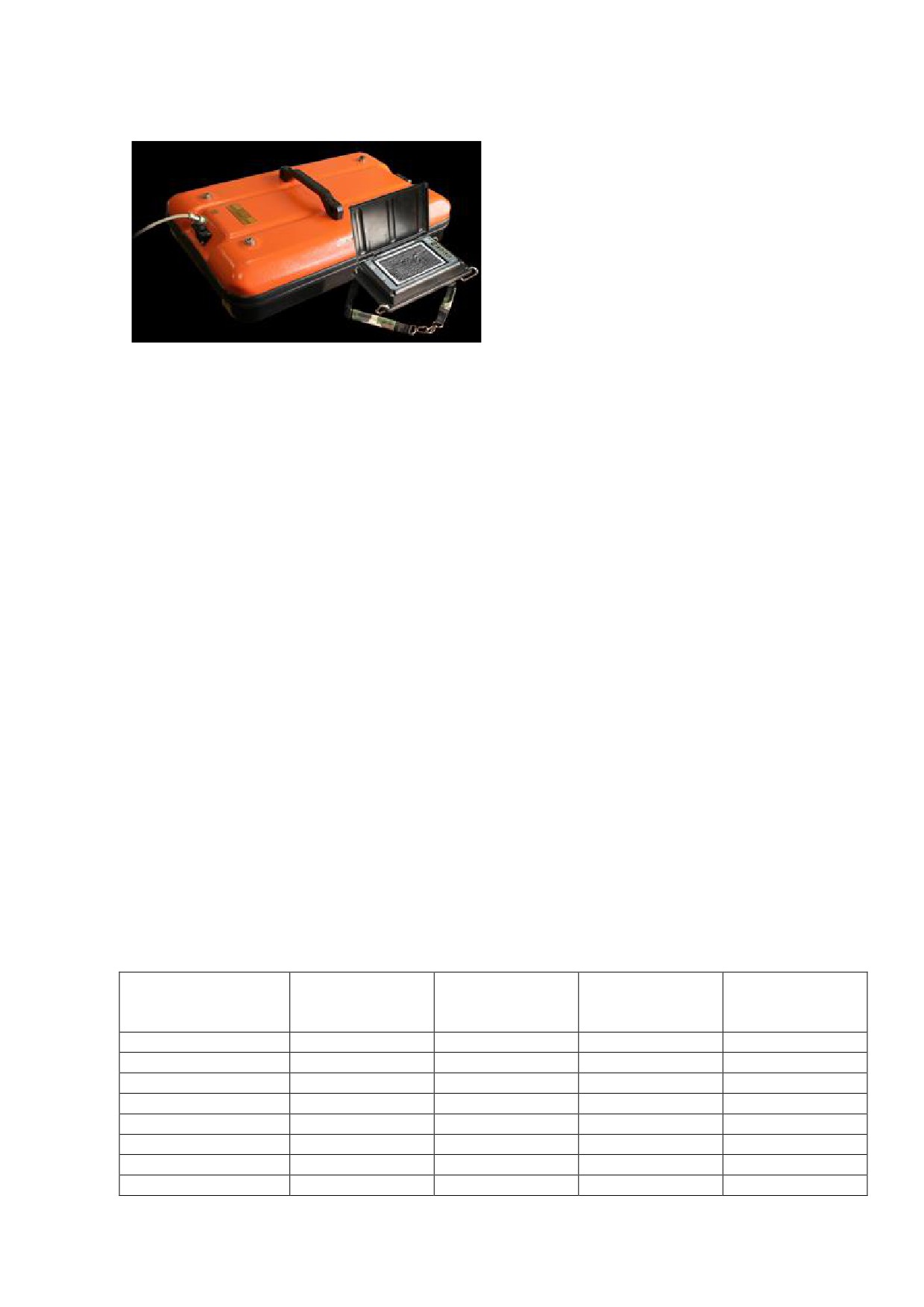

Георадары ОКО-2

Георадар - это современный геофизический

прибор, предназначенный для обнаружения

различных объектов, в том числе не

металлических в различных средах.

Мобильность, сравнительная компактность и

возможность проводить неразрушающий

мониторинг среды с высокой детальностью

делают его уникальным среди геофизического оборудования.

Георадары используются для решения инженерно-геологических, гидрогеологических и

поисковых задач, таких как:

 Обследование автомобильных дорог, ж/д насыпей, ВПП аэродромов;

 Поиск погребенных локальных и протяженных объектов;

 Обследование инженерных сооружений;

 Обследование строительных конструкций, в том числе железо-бетонных и др.;

 Картирование геологических структур;

 Определение толщины ледяного покрова;

 Обследование водоемов и картирование придонных отложений;

 Определение мощности слоя сезонного промерзания/оттаивания, оконтуривание

областей вечной мерзлоты, таликов и т.д.;

 Археологические задачи;

 Специальные задачи.

Георадары серии «ОКО-2ª обладают рядом несомненных преимуществ: одним из которых

является широкая линейка антенных блоков. Группа компаний

«Логис

- Геотехª

поставляет более двадцати разночастотных сменных антенн, выбор которых зависит от

решаемой задачи, глубины и детальности исследования.

В распоряжении кафедры имеются следующие антенные блоки:

Тип антенного блока

Название

Центральная

Макси-мальная

Разрешающая

(АБ)

антенного блока

частота АБ, МГц

глубина, м

способность, Вт

(АБ)

Экранированные

АБ-1700У

1700

1

3

АБ-1200У

1200

1,5

5

АБ-400М

400

5

15

АБ-250М

250

8

25

АБ-150

150

12

35

Двухчастотные

АБ-250/700М

250 и 700

8 и 3

25 и 10

Неэкранированнные

АБДЛ-Тритон

100

14

100

АБДЛ-Тритон

50

18

50



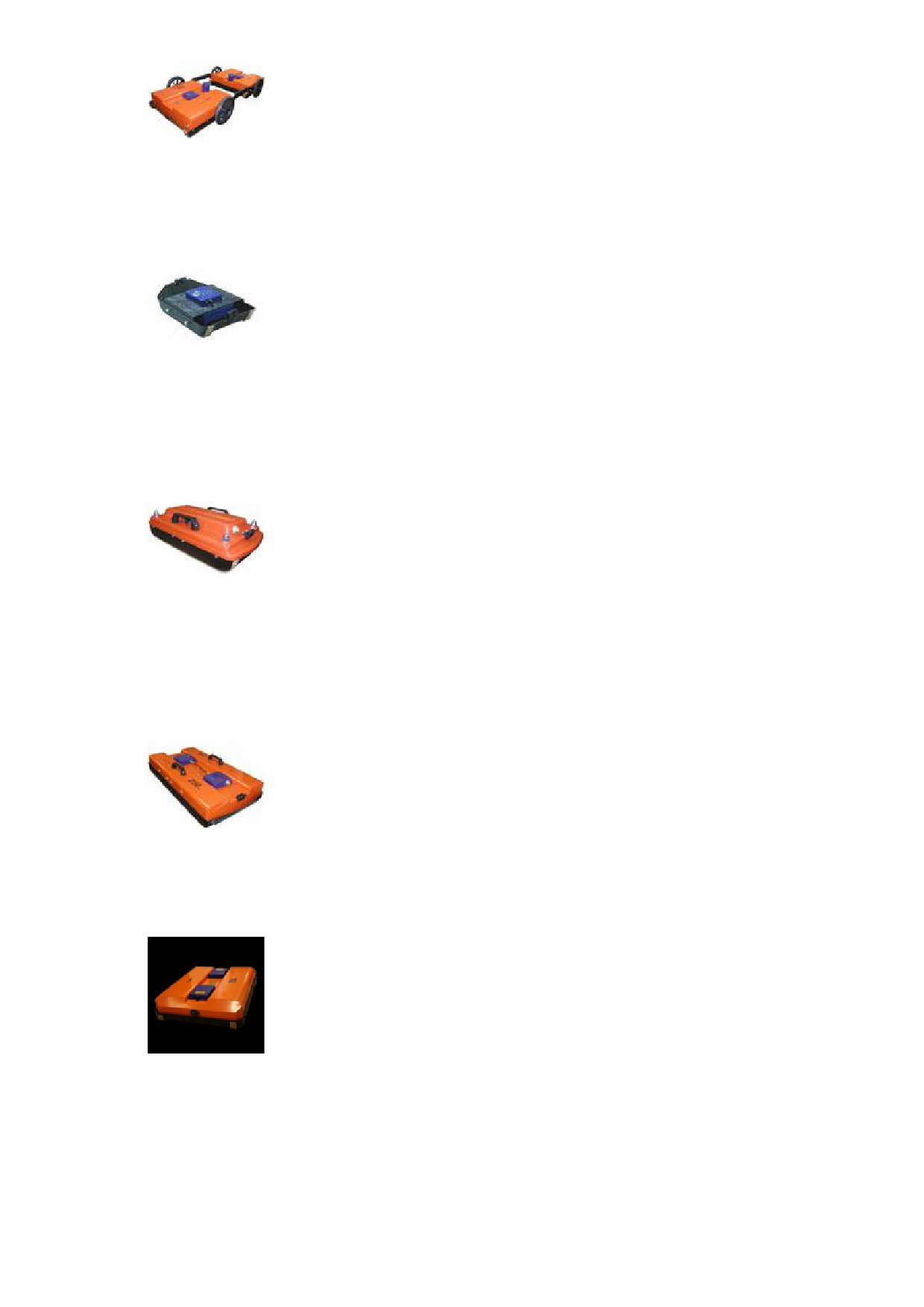

АБ-150

Низкочастотный экранированный антенный блок АБ-150 имеет центральную частоту 150

МГц, что позволяет проводить исследования на глубину до 12 метров.



АБ-700М

Экранированный антенный блок АБ-700М (моноблок) с центральной частотой 700 МГц

предназначен для работы на глубину до 3 метров. Имеет разрешающую способность 10

см. Возможна установка съемных колес.



АБ-400М

Антенный блок АБ-400М отличается от стандартных экранированных антен моноблочной

структурой, в которой приемник и передатчик помещены в один корпус. Такое решение

имеет ряд существенных преимуществ, влияющих на скорость работы и надежность

прибора.



АБ-250М

У антенного блока АБ-250М приемная и передающая антенны помещены в единый корпус

- это упрощает работу, сборку и разборку комплекта, повышает надежность прибора.



АБ-150М

Низкочастотный экранированный антенный блок АБ-150М имеет центральную частоту

150 МГц, позволяет проводить исследования на глубину до 12 метров.



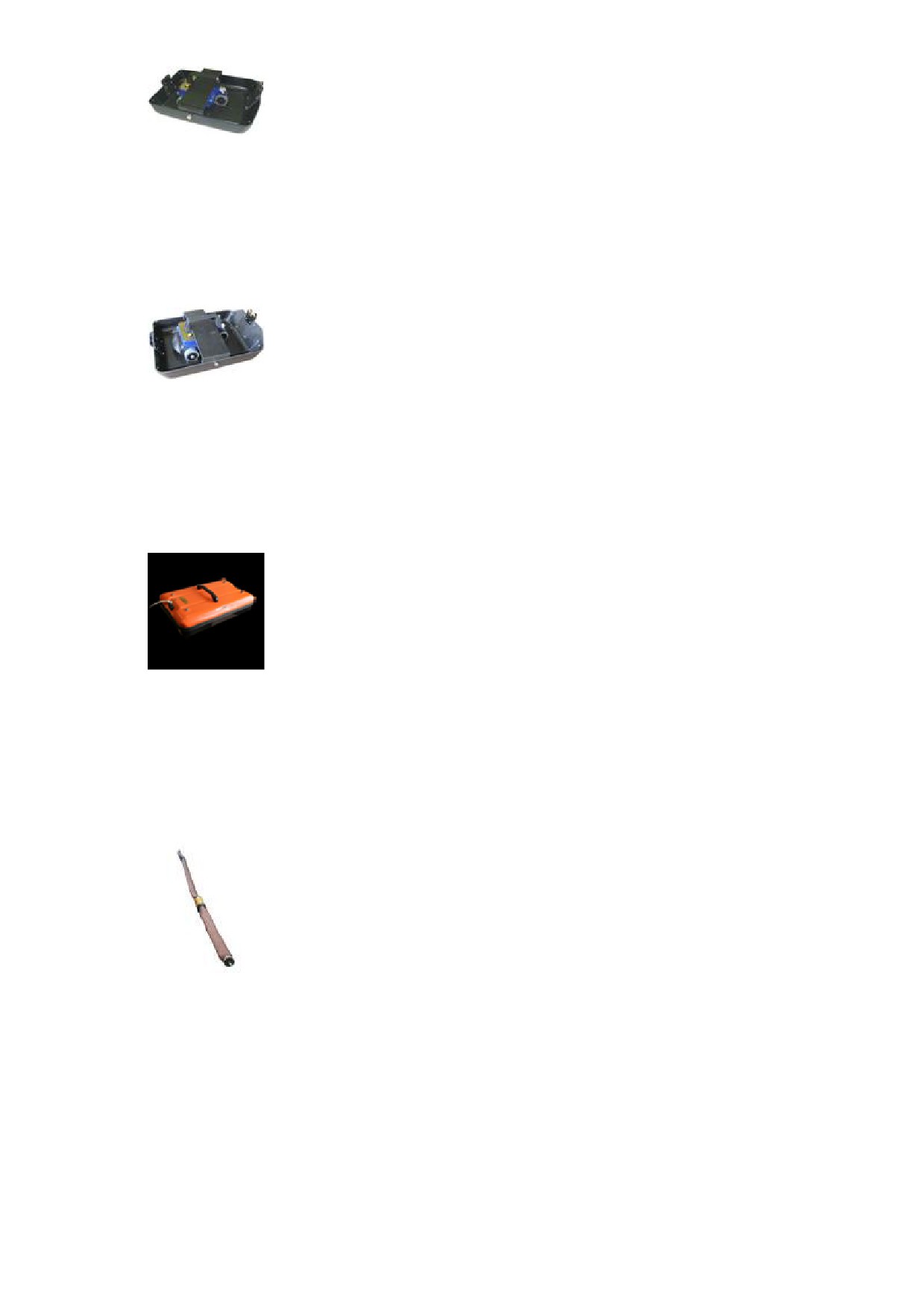

АБ-1200У

Антенный блок АБ-1200У является универсальным вариантом АБ 1200. Имеет съемную

монолыжу, что позволяет работать как со встроенным, так и с внешним датчиком

перемещения. Максимальная глубина исследования 1,5 м с разрешающей способностью 5

см.



АБ-1700У

Универсальный вариант антенного блока с центральной частотой 1700 МГц разработан

для проведения детального обследования подповерхностных слоев. Имеет съемную

монолыжу, что позволяет работать как со встроенным, так и с внешним датчиком

перемещения.



АБ-250/700

Антенный блок АБ-250/700 предназначен для работы в двух частотах одновременно. Это

позволяет получить сразу два профиля: профиль с максимальной глубиной зондирования,

а также профиль верхней части разреза с лучшим разрешением. Таким образом время

съемки сокращается в два раза. Максимальная глубина зондирования- 8 и 3 метра.



АБДЛ-Тритон

Антенный блок АБДЛ "Тритон" - неэкранированный, имеет неразборную конструкцию,

выполнен в виде полугибкого шланга, внутри которого размещаются передающий и

приемный блоки со сменными вибраторами и блоки питания. АБДЛ разработан

специально для неблагоприятных условий эксплуатации, имеет складное, герметичное

исполнение, может работать под водой и на пересеченной местности.

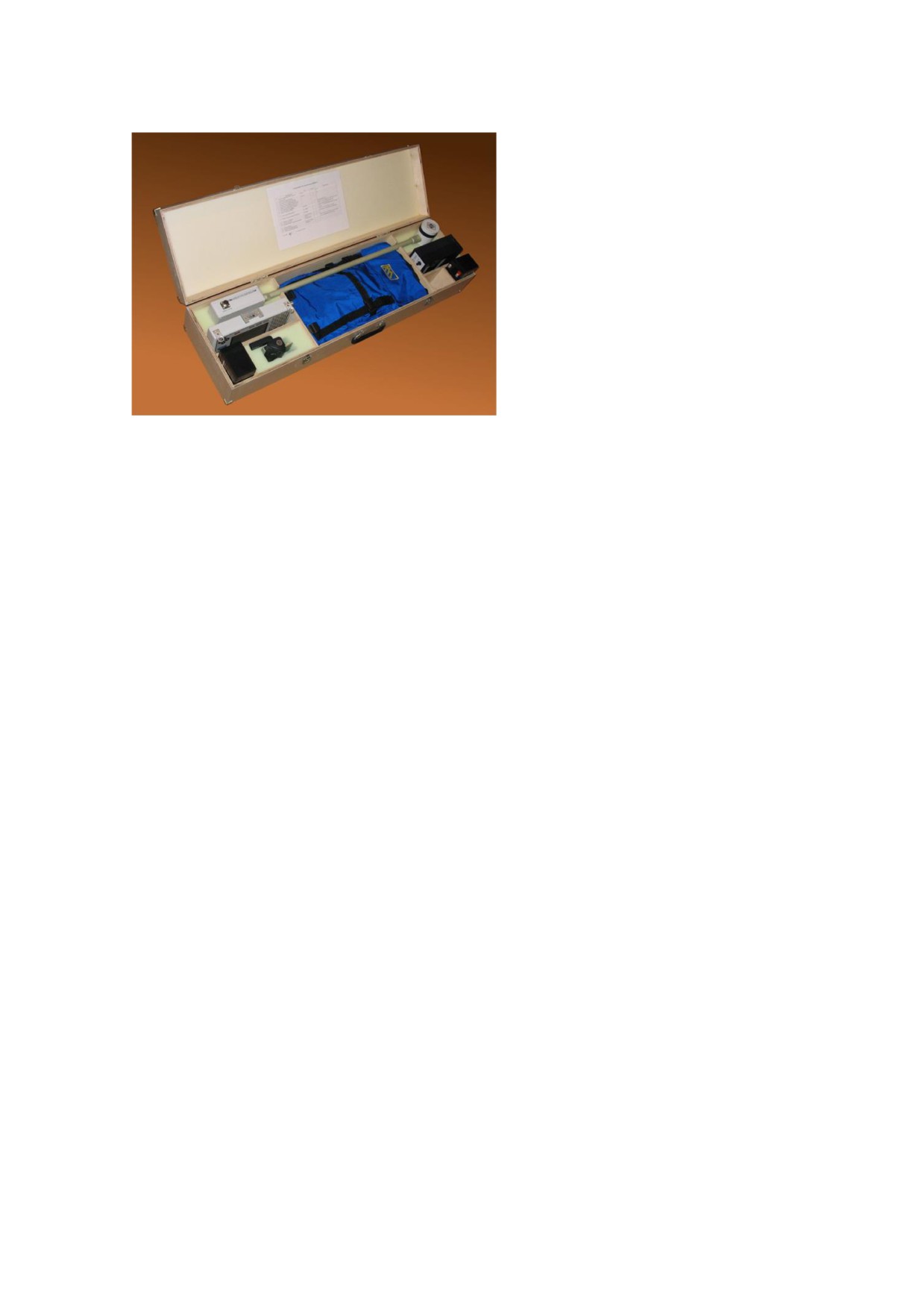

Георадар «ОКО-2ª поисковый комплект

НАЗНАЧЕНИЕ

 оперативный досмотр грузов на предмет

обнаружения посторонних (контрабандных)

вложений;

 обнаружение тайников;

 обнаружение схронов, людей в укрытиях;

 обнаружение взрывных устройств, в том

числе в пластиковых корпусах и

бескорпусных;

 обнаружения нарушений целостности, зон

обводнения, разуплотнений, трещин и

прочих дефектов в плотинах, полотне

автодорог;

 решение археологических задач и т.д.

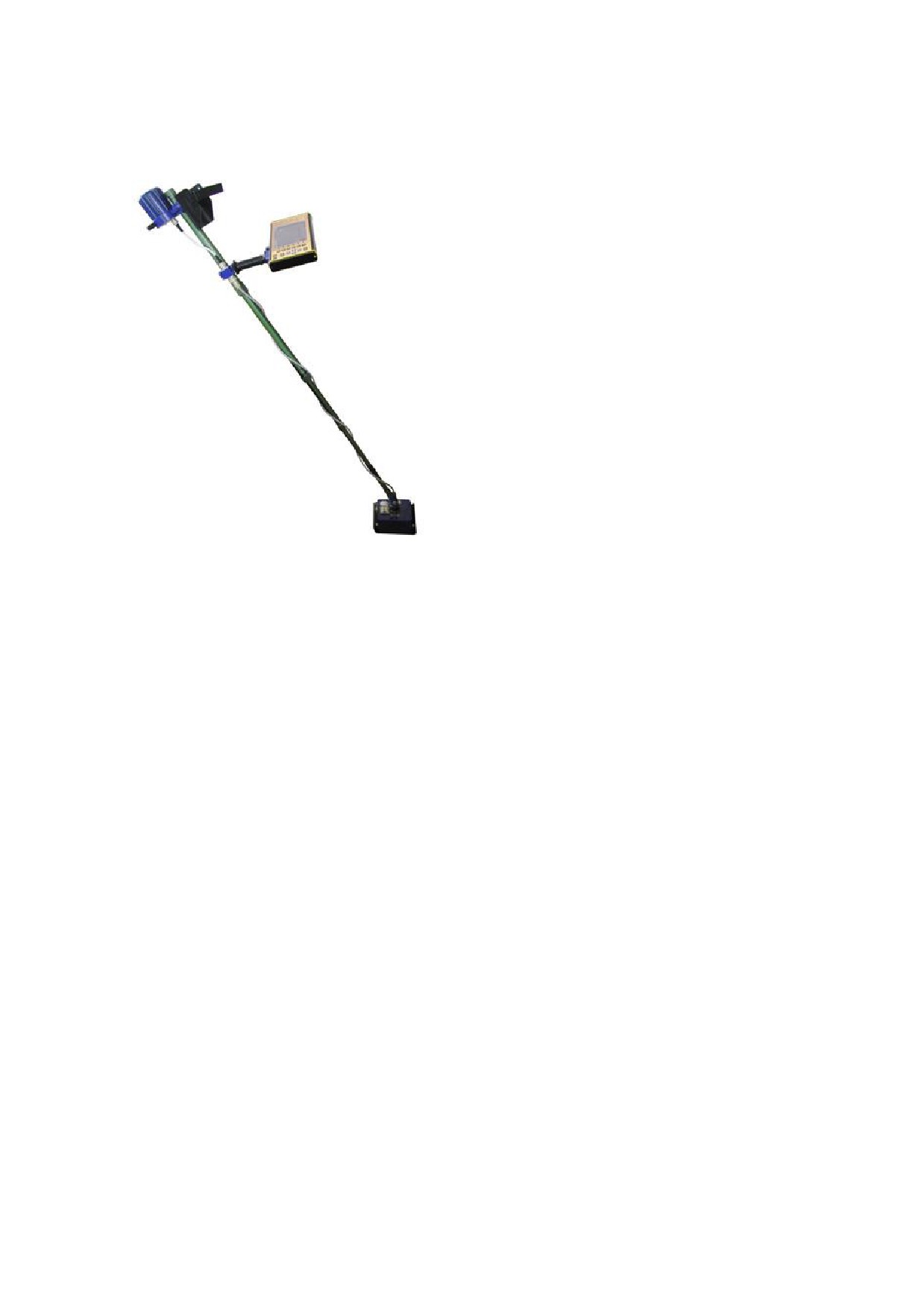

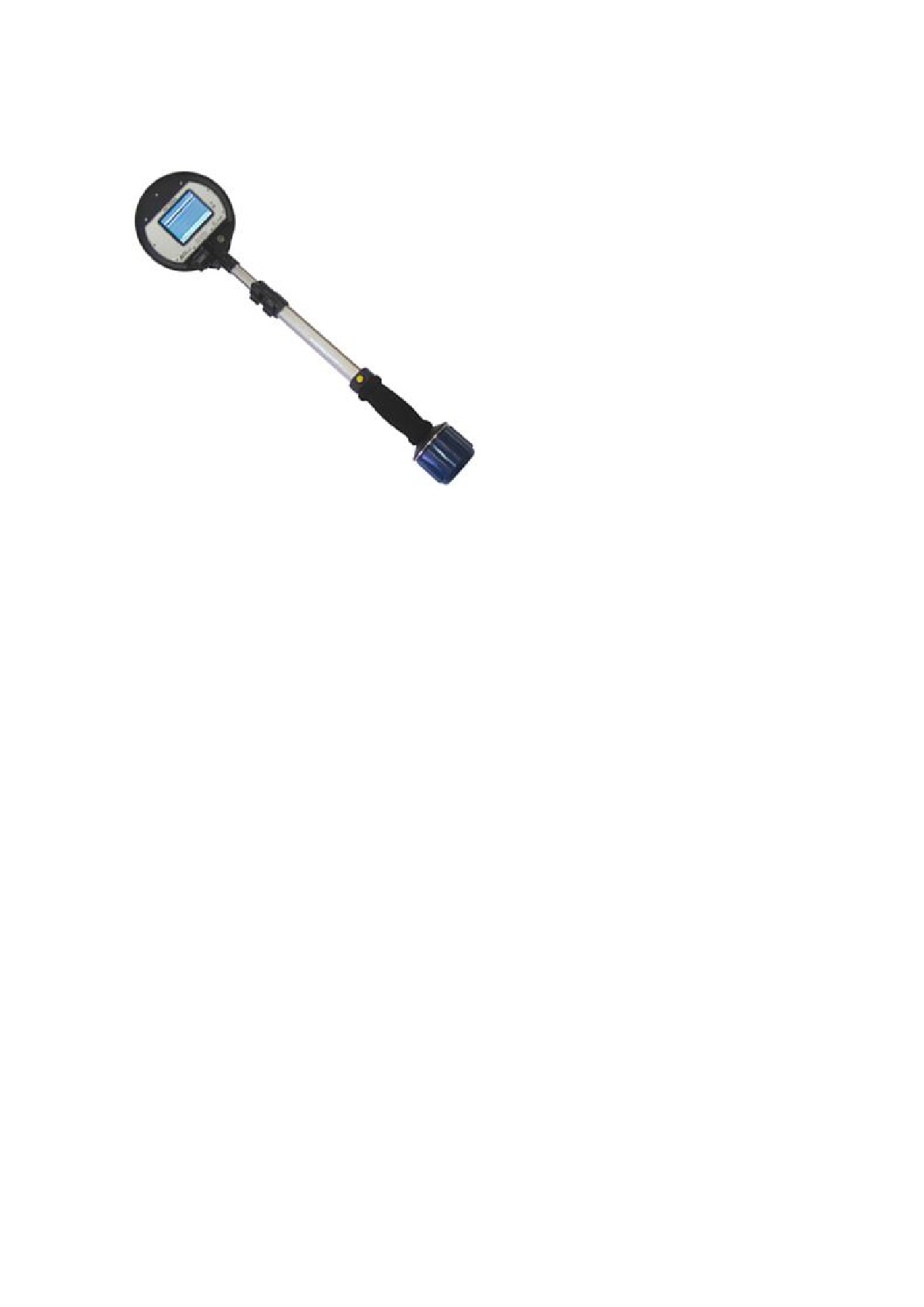

Обнаружитель подповерхностных аномалий NR-1700G

Предназначен для поиска и обнаружения

неоднородностей, аномалий и других

скрытых объектов в сплошных и регулярных

средах

(дерево, кирпич, железобетон,

строительные конструкции, грунт и т.п.):

 взрывных устройств с корпусами из

любых материалов, в том числе

безоболочных;

 тайников и скрытых полостей;

 скрытой проводки, трубопроводов и

кабельных линий;

 вентиляционных и коммуникационных каналов и т.д.

Радар обнаружитель РО-400

Предназначен для поиска людей за

преградами и решения всех стандартных

задач поисковой георадиолокации.

Обнаружение людей за преградами

обеспечивается

по движению и/или

дыханию.

Максимальная

толщина

железобетонных или кирпичных стенам - 60

см.

При обнаружении определяется

расстояние до людей и их число.

В режиме поискового георадара РО-400

применяется для обнаружения следующих

объектов:

 Подземных ходов, схронов, тайников

 Минно-взрывных устройств в металлических и неметаллических корпусах, а также

безкорпусных в строительных конструкциях, под автомобильными и железными

дорогами, в грунте

 Коммуникаций

 Контрабанды и криминиальных захоронений

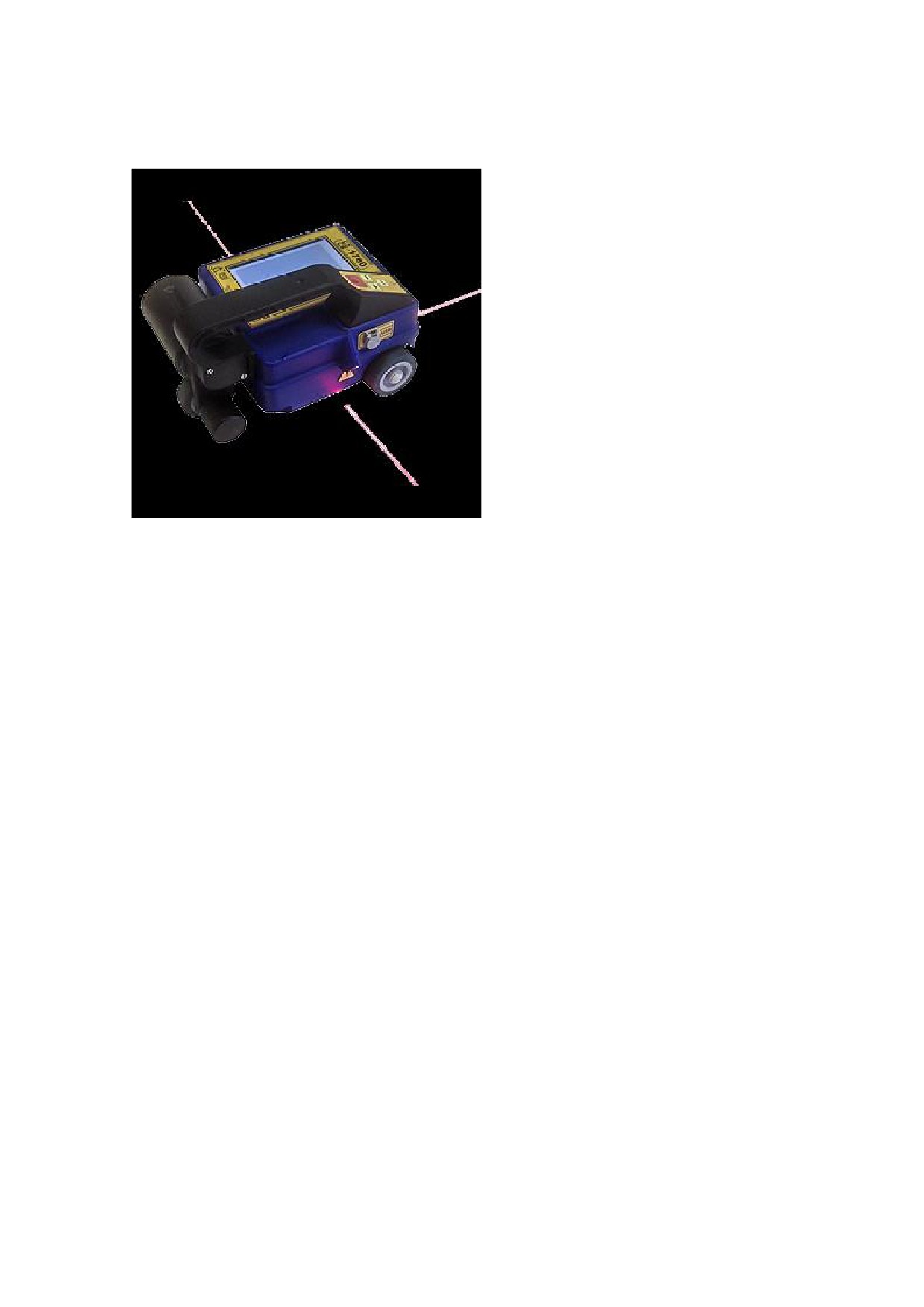

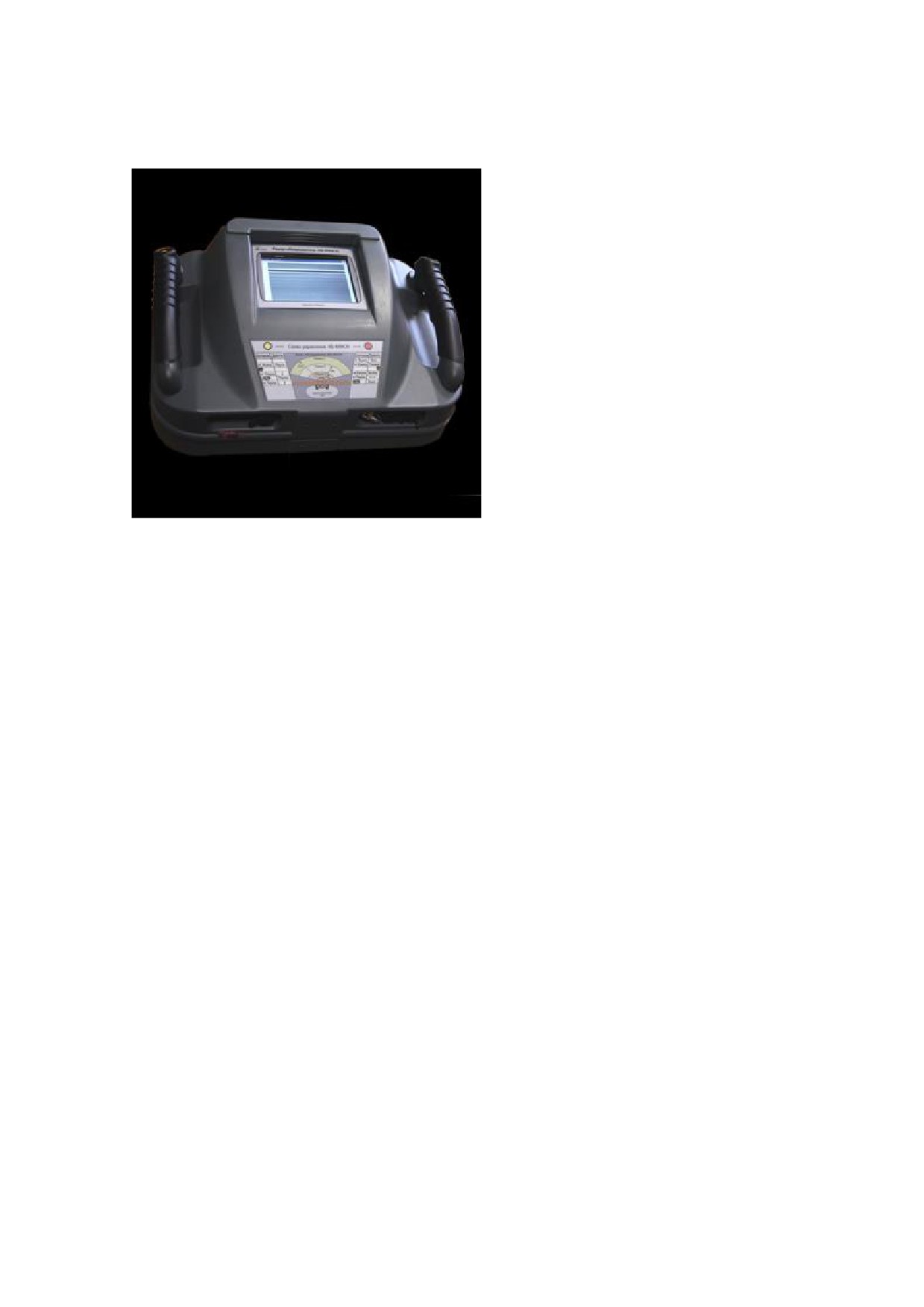

Бетоноскоп СК-1700

Бетоноскоп СК-1700

-

современный

геофизический прибор, применяющийся для

поиска и локализации различных дефектов в

деревянных, кирпичных, железобетонных

строительных конструкциях, обнаружения

арматуры, скрытой проводки, кабелей и

других коммуникаций при проведении

отделочных и монтажных работ.

Назначение

 Поиск и локализация различных

дефектов

в

железобетонных

строительных конструкциях:

o пустоты, раковины

o инородные включения

o трещины, расслоения и т.д.



Обнаружение арматуры, определение ее характеристик:

o геометрические размеры

o глубина залегания

o степень коррозии (опционально при соответствующей калибровке)



Обнаружение скрытой проводки, кабелей и других коммуникаций при проведении

отделочных и монтажных работ



Обнаружение пластиковых и металлических труб



Обнаружение аномалий, неоднородностей и других объектов в различных

сплошных средах: дерево, кирпич, железобетон, строительные конструкции, грунт

и т.п.



Нахождение вентиляционных и коммуникационных каналов



Обнаружение тайников, схронов и т.п.

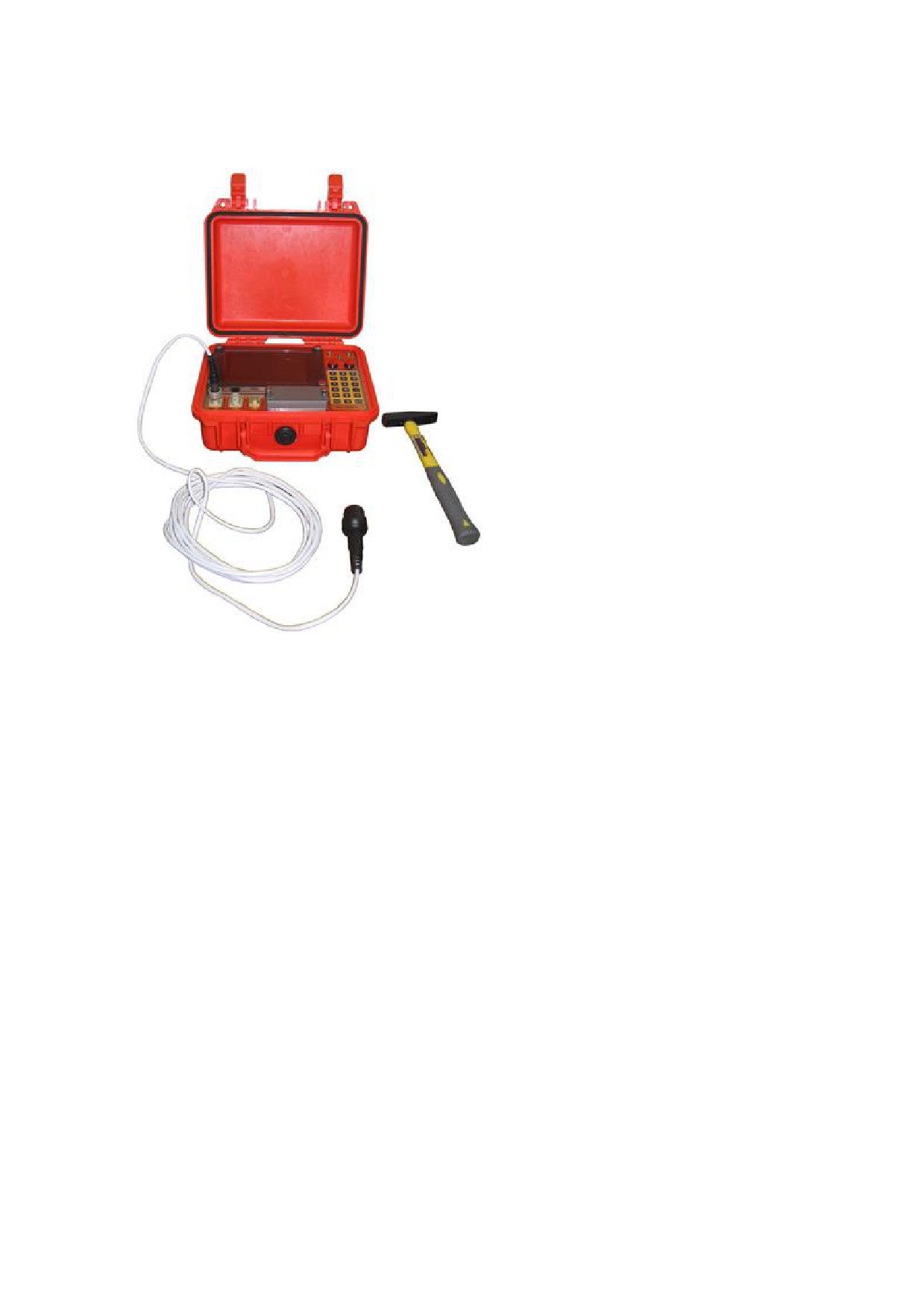

Измеритель длины свай ИДС-1

Измеритель длины свай

«ИДС-1»

-

аппаратно-программный комплекс для

определения длины и локализации дефектов

свай, автоматизированного определения

толщины, прочностных характеристик

фундаментных плит, состояния контакта

плиты с грунтовым основанием.

Прибор может быть использован в качестве

высокочастотной

двухканальной

сейсмической станции, сонара.

"ИДС-1" предназначен для выполнения

следующих задач:

 Определение длины свай;

 Локализация

дефектов

свай

(деформация профиля поперечного

сечения сваи, трещин в свае);



Определение толщины и прочностных характеристик фундаментных плит;



Определение состояния контакта плиты с грунтовым основанием;



Использование в качестве высокочастотной двухканальной сейсмической станции;



Использование в качестве сонара.

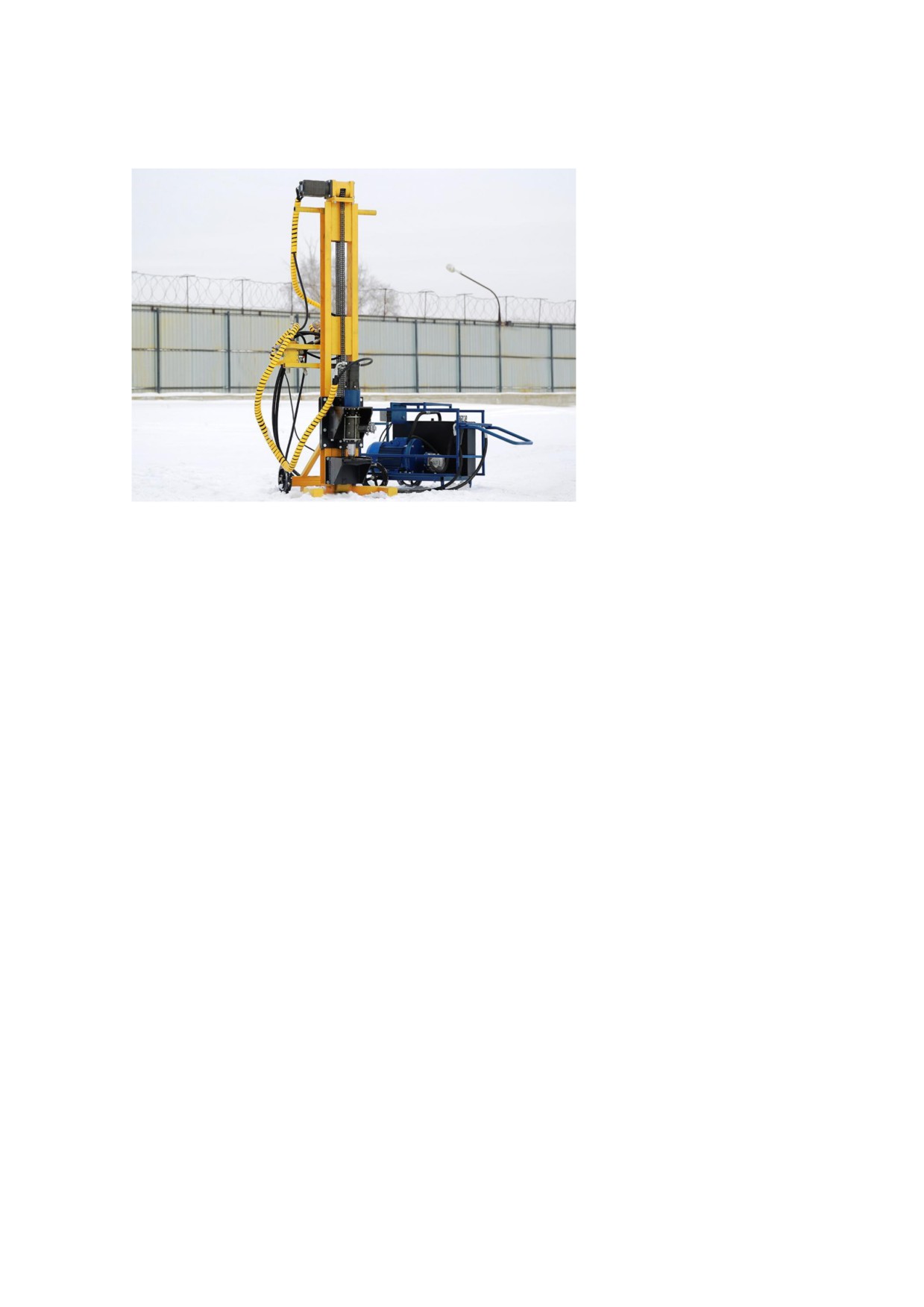

Малогабаритная буровая установка «S-15ª Премиум

Малогабаритная

буровая

установка модели S-15 с

гидроприводом,

рассчитанная

для бурения скважин на воду в

индивидуальном жилом секторе,

строительства домов на сваях

(отверстия под сваи), а также

применяемая в геофизике, для

геологоразведки и под тепловые

насосы. Установка стационарна и

достаточно

компактна,

следовательно ее легко транспортировать в обычном автоприцепе. Она отличается

отменными техническими показателями, низкими эксплуатационными затратами в

сочетании с высокой степенью рентабельности и небольшим периодом самоокупаемости.

Несмотря на незначительную массу (до 500 кг) и мощность данной установки,

составляющую 15 л.с. и 9,8 кВт, ей присуща достаточно большая производительность

бурения за счет:

 Гидромотора с крутящим моментом от

750 Нм до

1500

(в зависимости от

комплектации данной установки) в противовес установке с электроприводом;

 Наличия в комплектации дополнительных деталей: регуляторов давления на забой

и расхода жидкости в гидросистеме. Кроме того, оснащение установки напорным

фильтром, помогающим очищать жидкость в гидроузлах, способствует

увеличению периода их службы;

 Давление на забой (от 1000 кгс до 2000) и подъем (от 2900 кгс до 3900);

 Частота оборотов вращателя (10-140 оборотов в минуту) и ход его каретки (1670

мм), с возможностью изменения параметров опционально

- до

600 и

2200

соответственно.

В процессе бурения вертикальных скважин с использованием этой бурильной установки,

достигается глубина в 150 м с диаметром в 300 мм в грунтах до девятой категории

плотности

(твердости) земли вращательным методом с применением шнеков,

гидропромывки или продувкой.

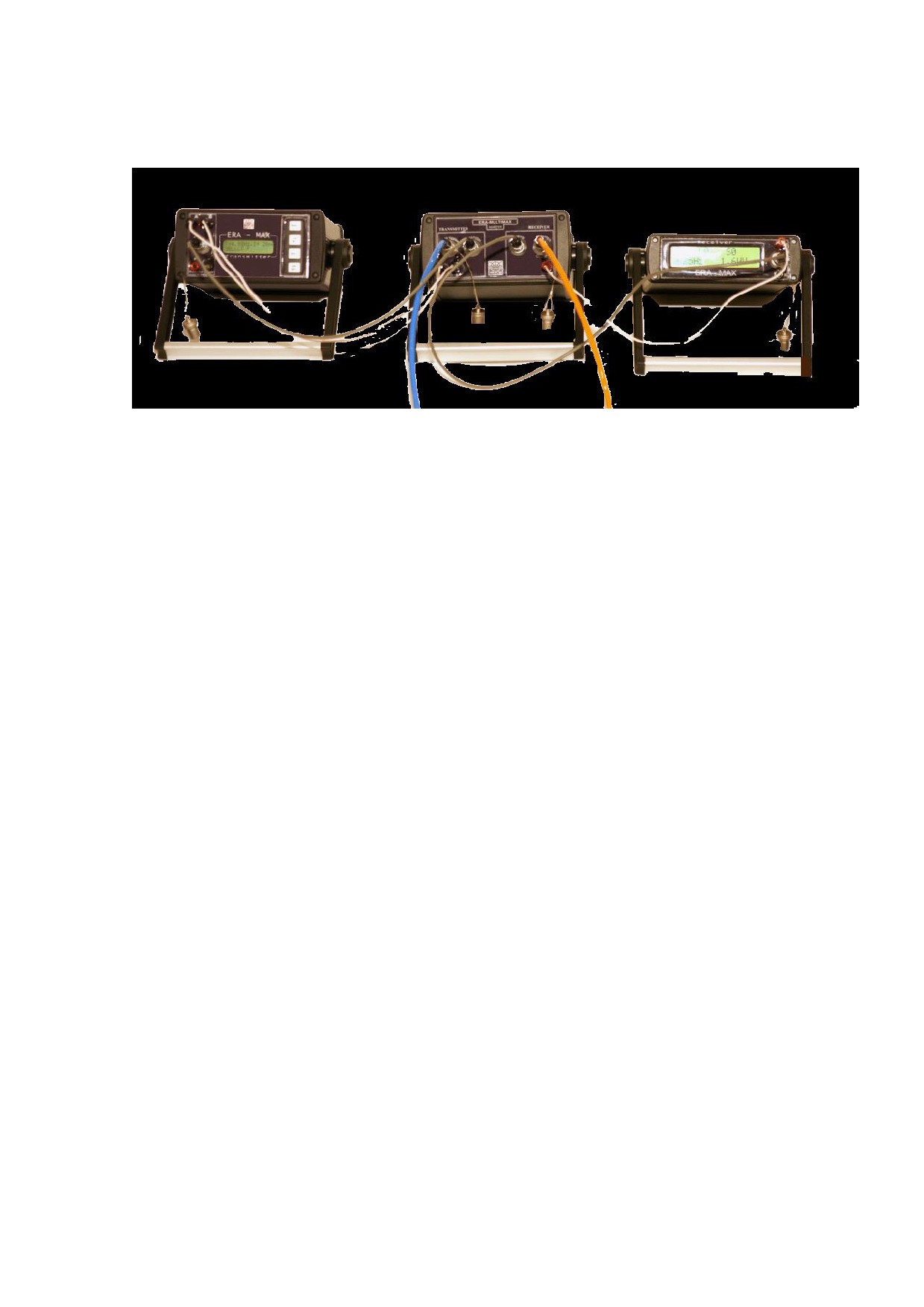

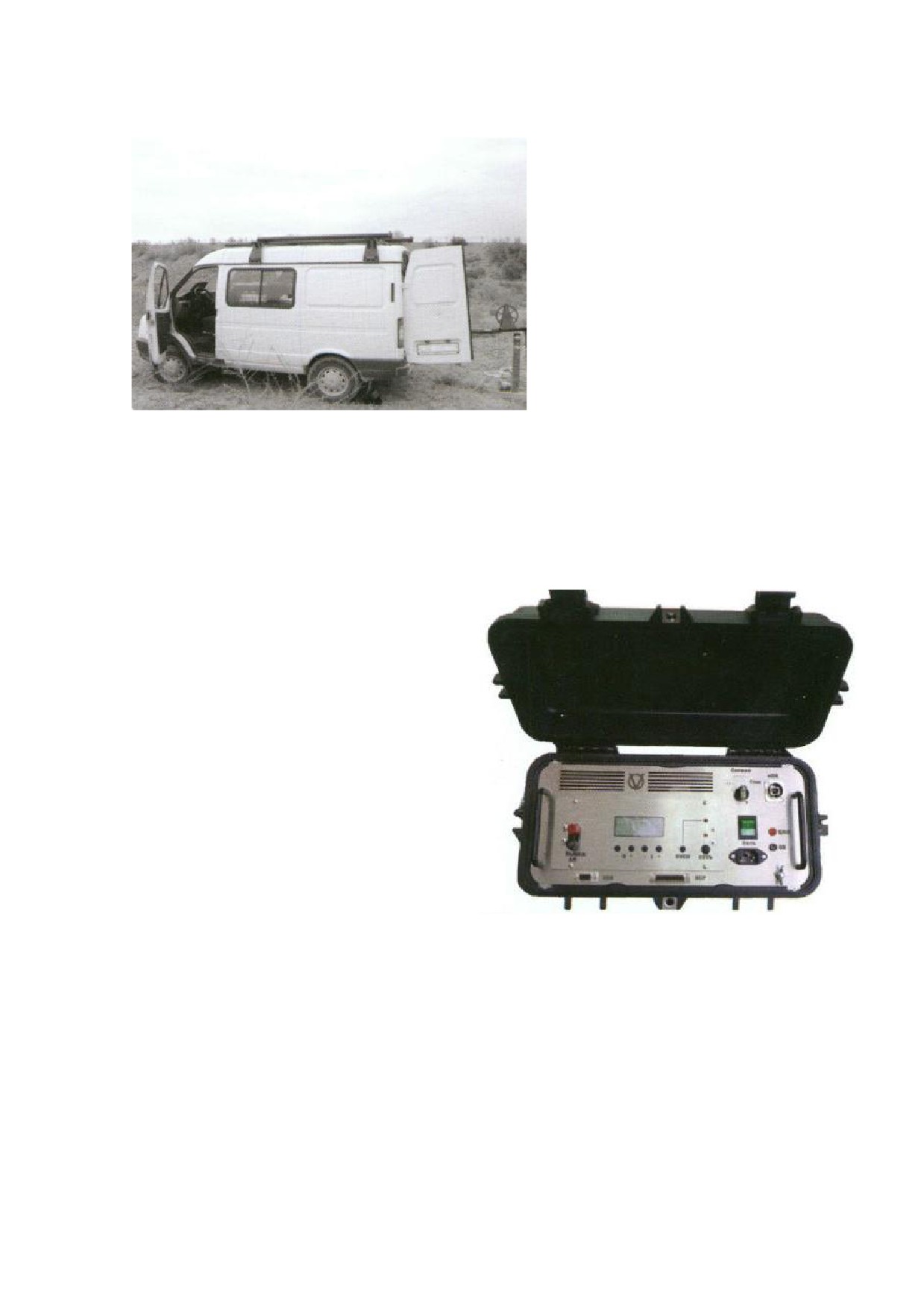

Электроразведочная станция «ERA-MULTIMAX»

"ERA-MULTIMAX", при работе совместно с аппаратурой «ERA-MAXª, представляет

собой аппаратуру многоэлектродного профилирования и зондирования. Аппаратура

"ERA-MULTIMAX" предназначена для проведения электроразведочных работ методом

электротомографии и для автоматизации процесса измерений при проведении работ

методом ВЭЗ на частотах: 1,22; 2,44; 4,88; 9,76; 19,52 Гц.

Решаемые задачи :

- инженерные изыскания под строительство и обследование действующих

трубопроводов, дорог, гидротехнических сооружений;

- поиски и разведка месторождений рудных и нерудных полезных ископаемых;

- экология; археология;

- обследование фундаментов зданий и подземных сетей городского хозяйства;

Методы исследования :

- электроразведка - метод сопротивлений (ВЭЗ, профилирование), методы заряда,

естественного электрического поля, индуктивные методы;

- магниторазведка - векторные измерения земного магнитного поля; бесконтактные

измерения защитных токов в трубопроводах; трассоискатель; кабелеискатель.

Условия применения :

- работает ПРИ ЛЮБОМ ТИПЕ поверхностного покрова

- метод сопротивлений с использованием и без использования (новая методика)

гальванических заземлений (каменные осыпи, снежно-ледовый покров, сухие пески,

асфальт, бетон, каменная плитка, измерения в воздухе)

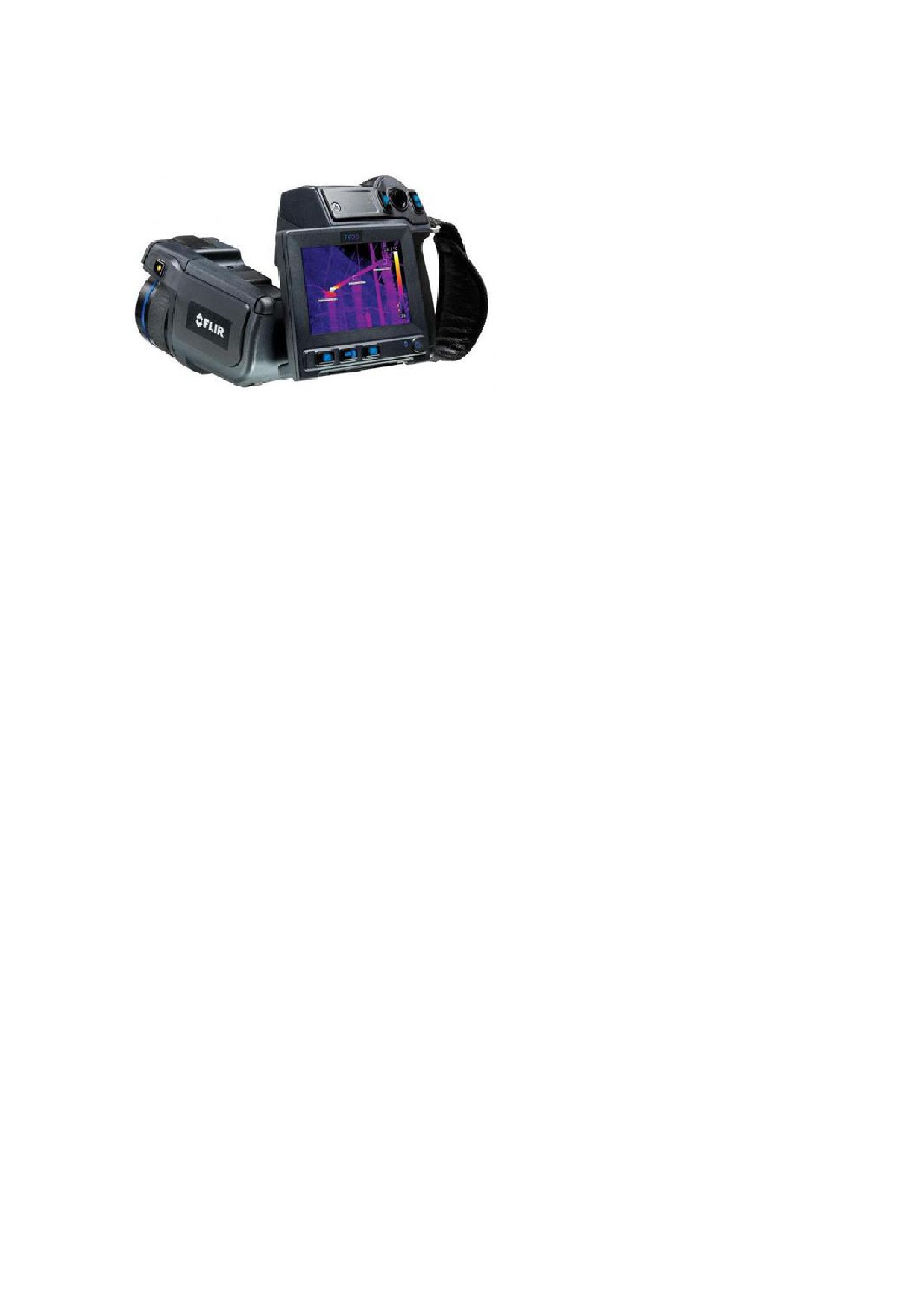

Тепловизор (инфракрасная камера) Flir T620

Тепловизор FLIR T620 позволяет

работать с объектами в диапазоне

температур от

-

40

°С до

+650

°С, а

термочувствительность составляет <40 mk.

Его применяют при обследовании

электрооборудования и высоковольтных

ЛЭП, трансформаторных подстанций, при

обследовании

тепломеханического

оборудования, широко используется при обследовании в металлургии, технических

трубопроводов, а также при проведении энергетических обследований - энергоаудите. С

его помощью можно выполнять обследование теплоизоляции зданий, трубопроводов

горячего водоснабжения, отопления, вентиляции и кондиционирования. Тепловизор Flir

T620 имеет базовую комплектацию, которая позволяет решать большинство стандартных

задач по тепловизионной диагностике.

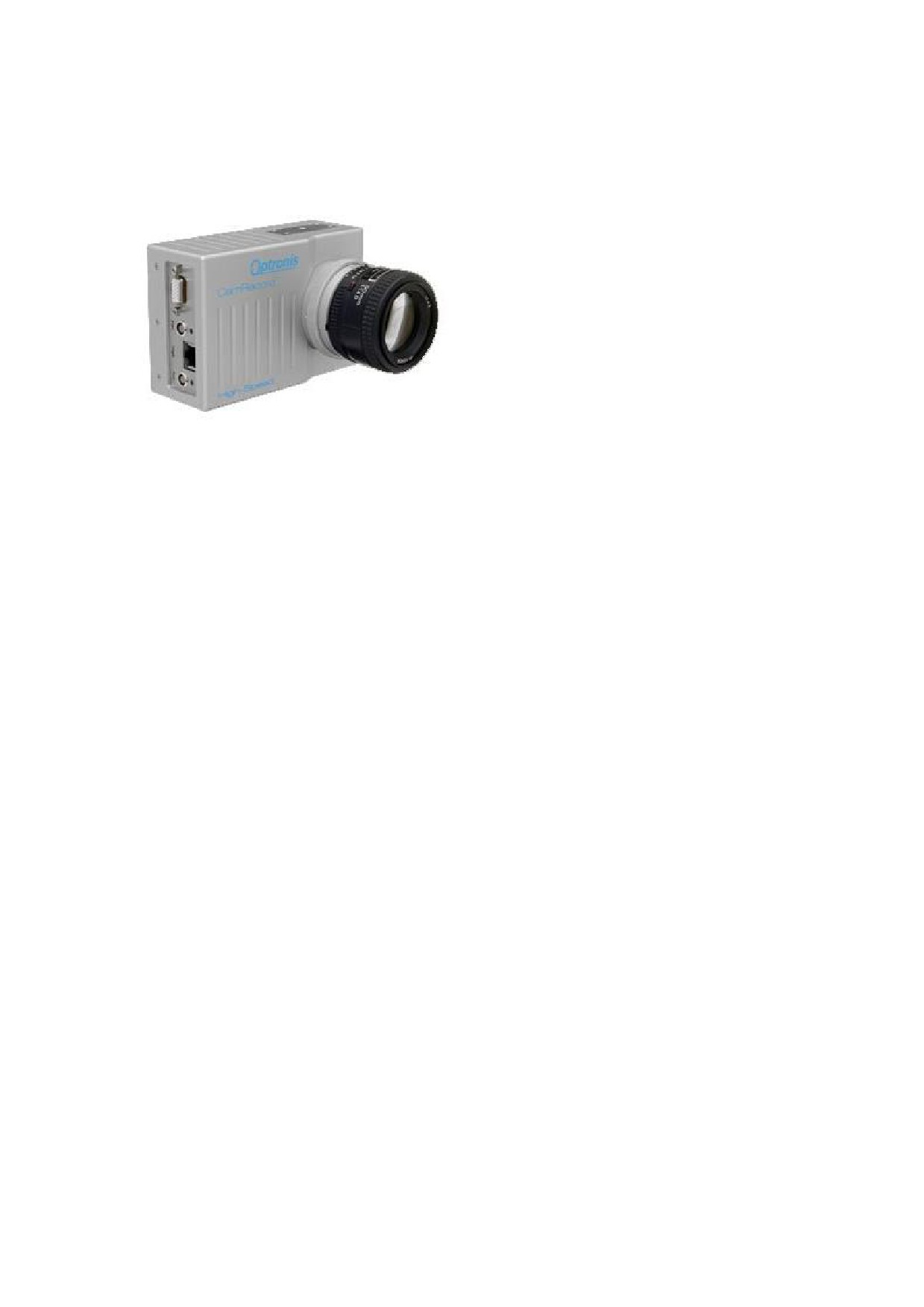

Высокоскоростная система регистрации изображений Optronis CR

1000х3

Высокоскоростная видеокамера необходима

для контроля за ходом быстропротекающих

процессов. Высокотехнологичное оборудование

используют:

 в

научно-исследовательских

лабораториях

— для фиксации

результатов испытаний и экспериментов в

режиме реального времени,



на промышленных предприятиях — для контроля за процессом изготовления

продукции, проверки качества готовых изделий,



в вооруженных силах — при проведении баллистических испытаний новых видов

вооружения,



в метрологических службах

— для измерения и фиксации динамически

изменяющихся показателей,



в авиационной и автомобильной промышленности — для проведения краш-тестов,

оценки безопасности эксплуатации транспортных средств, проверки степени их

защищенности от внешних воздействий.

Скоростную видеокамеру также можно использовать для измерения:

 размеров объекта,

 расстояния до него,

 изменения координат,

 скорости и направления движения.

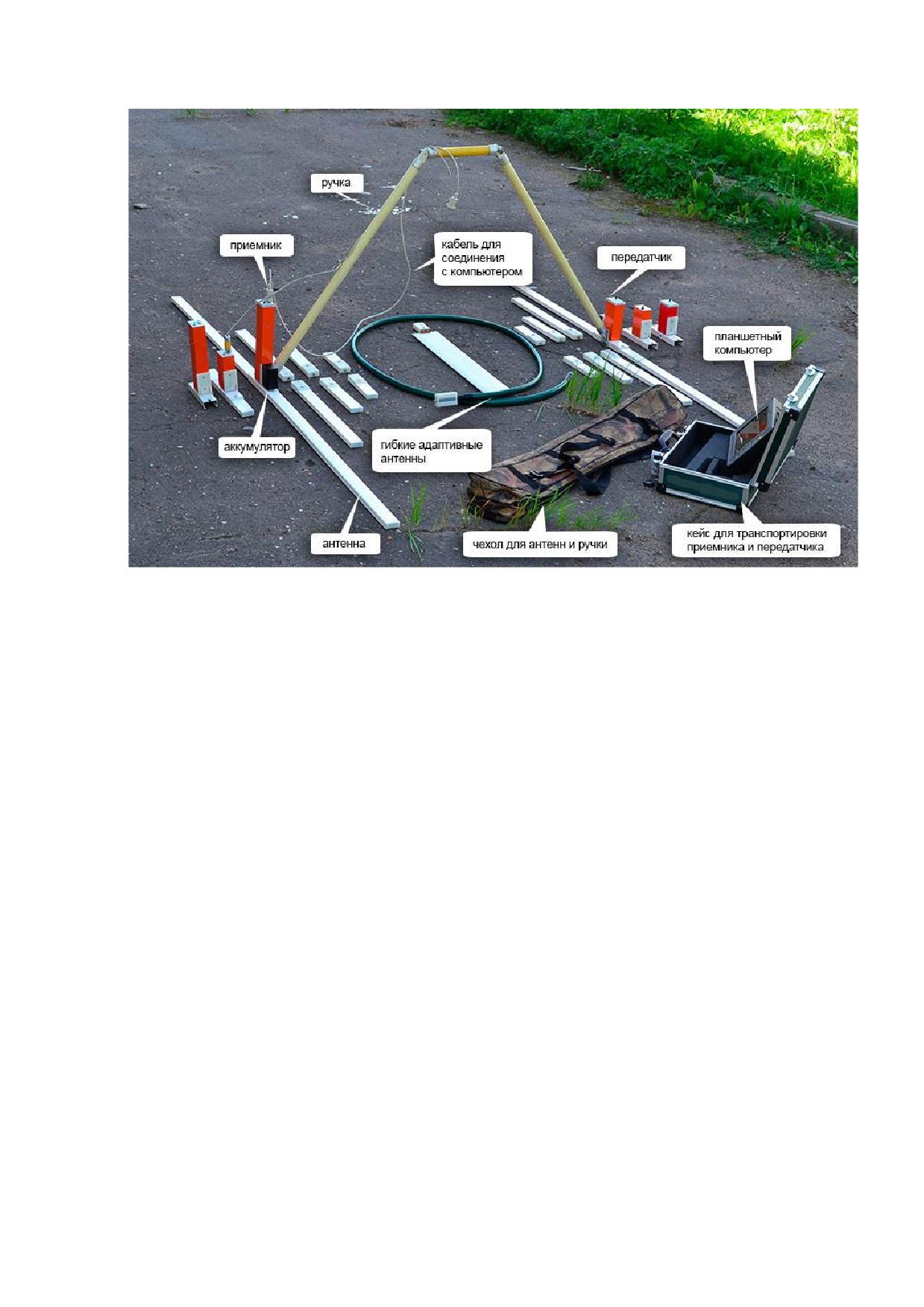

Георадар "ГРОТ-12"

Георадар ГРОТ-12 - переносной геоинтроскоп подповерхностного зондирования

повышенной мощности с отображением георадиолакационных профилей в процессе

измерения на персональном компьютере. Георадар способен зондировать грунт на

глубину 30-50м на тяжелых почвах и свыше 300м на легких сухих почвах.

Георадар обеспечивает определение глубины залегания границ раздела и толщины

геологических слоев, расположения относительно больших подземных пустот и

неоднородностей и т.п.

В геологии (для картирования потенциально сырьевых (например, опалоносных)

структур и тектонических нарушений; прослеживание на глубину до 100 м контрастных

по составу и литологически разнородных пород; плановое и глубинное определение

локальных аномалий и иных объектов (зоны брекчирования, каверны, карстовые воронки,

кварцевые жилы и др.).

В гидрогеологии (оценка положения на глубине водоносных горизонтов,

картирование водопроницаемых и водоупорных горизонтов, поиск подземных вод).

В нефтяной геологии (поиск структурных ловушек антиклинального типа,

определение на глубине стратифицированных пород - коллекторов нефтегазонакопления).

В археологической геологии (поиск старых или заброшенных подземных горных

выработок, оценка отвальной массы карьеров и др.).

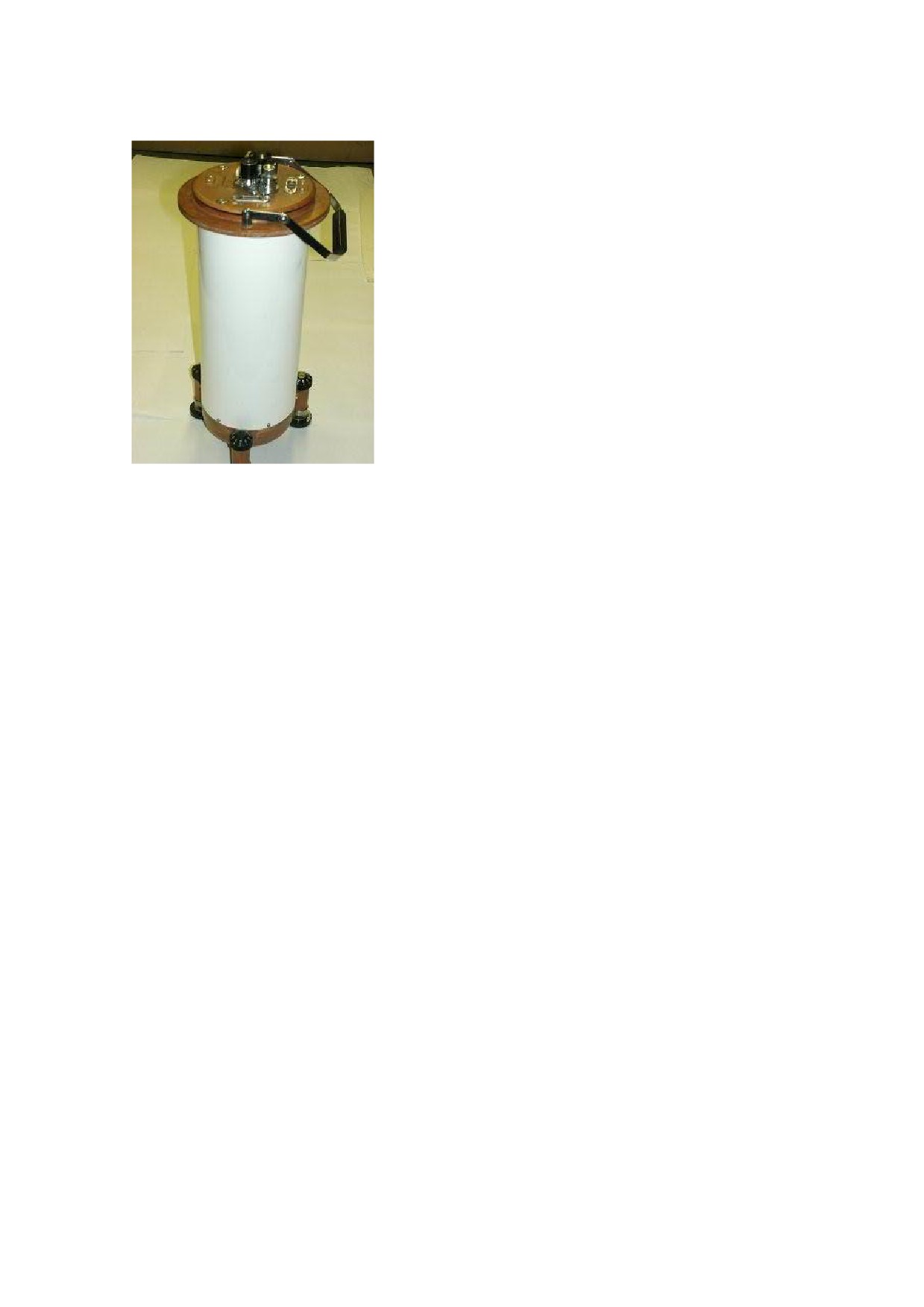

Гравиметр ГНУ-КВ

Портативный геофизический прибор, позволяющий

производить относительные измерения ускорения силы

тяжести. Предназначен для выполнения региональной

гравиметрической

съемки,

создания

опорных

гравиметрических сетей и высокоточных работ.

Специальное термостатическое исполнение обеспечивает

работоспособность прибора в интервале температур

окружающего воздуха от - 25 град. до + 40 град. С при

относительной влажности воздуха от

95%

(при

температуре 20 град. С). Прибор выдерживает вибрацию с

ускорением 20 м/с² при частоте 70 Гц. Прибор имеет

малые габариты и вес, что способствует применению его в полевых условиях и

труднодоступных районах.

Чувствительная система гравиметра изготовлена из плавленого кварца. Построена по

схеме серийных приборов и дополнена электрической индикацией положения

чувствительного элемента, остаточных наклонов и температуры. Отличительной

особенностью прибора является электростатический компенсационный принцип

измерений.

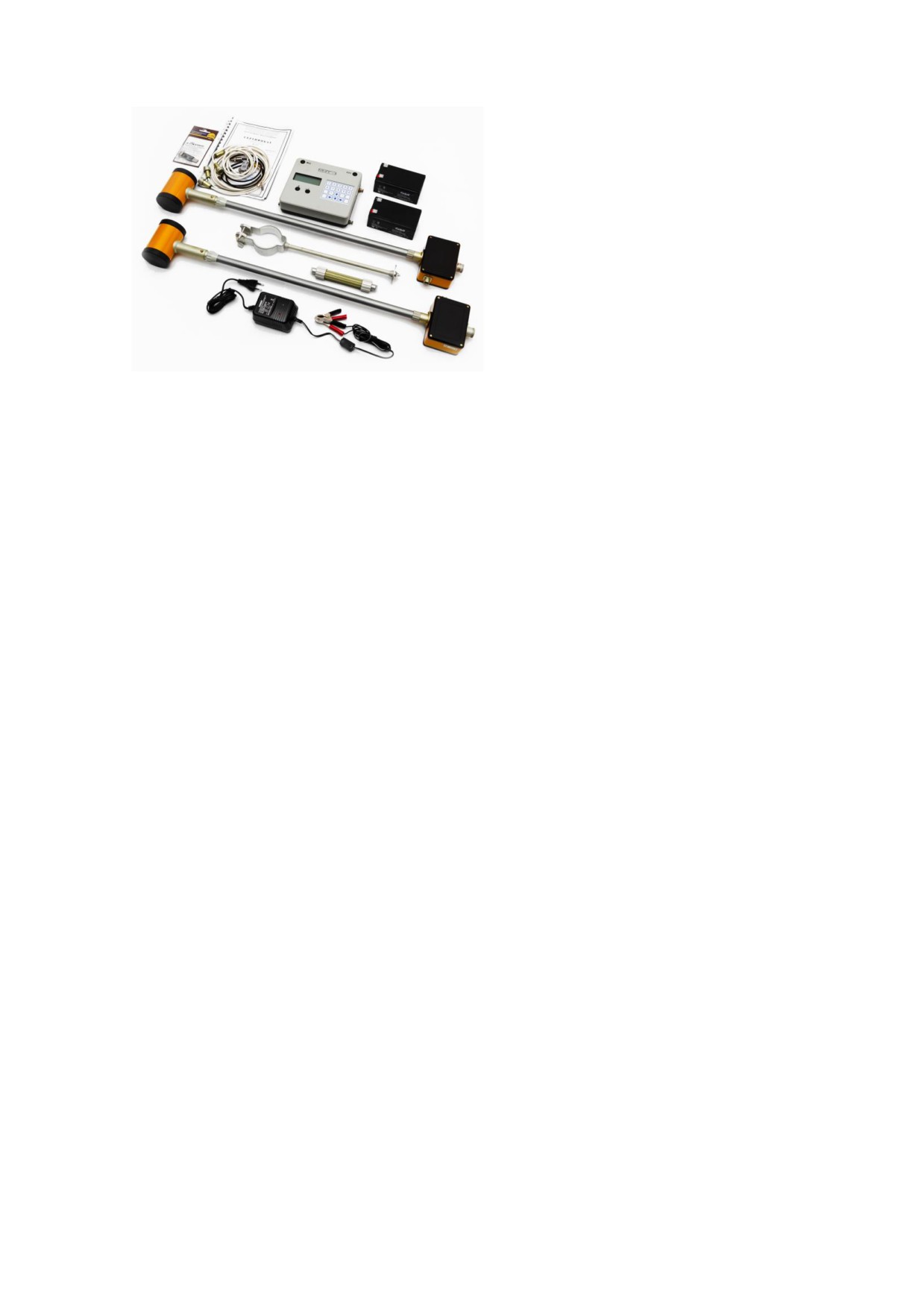

Магнитометр протонный 2-х канальный ММПГ-1

ММПГ-1

- пешеходный двухканальный

протонный

оверхаузеровский

(OVH)

магнитометр-градиентометр

предназначенный

для

широкого

производственного применения при поисках

и разведке месторождений полезных

ископаемых,

выполнения

инженерно-

геофизических

изысканий

и

археологических

исследований.

Двухканальная система измерения позволяет наряду со значением модуля геомагнитного

поля (Т) одновременно получать значения градиента (Гр) или приращения поля (Р).

ММПГ-1 обладает высокой разрешающей способностью, быстродействием,

стабильностью показаний во времени и возможностью подключения ГЛОНАСС/GPS

приемника.

Мобильный магнитометр-градиентометр ММPOS-2

Прибор предназначен для

измерения модуля индукции магнитного

поля методом динамической поляризации

ядер.

Область применения:

- геологоразведка: наземная и

скважинная разведка рудных и нерудных

полезных ископаемых - бокситы,

полиметаллическое сырье, нефть, газ, гидрогеология;

- геофизика: вариационные станции, магнитные обсерватории, структурная

геофизика;

- инженерно-поисковые работы: обнаружение подземных, магнитных и

слабомагнитных объектов, неразрушающий контроль нефти - и газопроводов,

фундаментов и плотин.

Передвижная компьютеризированная каротажная станция СКГ-1

Геофизические

исследования

являются обязательной составной

частью общего комплекса работ,

выполняемых в процессе инженерно-

геологических изысканий. Проведение

инженерно-геологических работ для

целей строительства сопровождение

бурением

скважин

различного

назначения, в которых осуществляются

геофизические исследования.

Геофизическими исследованиями при этом решается, широки круг задач, таких

как: литологическое расчленение разреза скважины, определение пористости и

трещиноватости, физико-механические свойства пород, их водопроницаемость, динамика

фильтрационных потоков, изучение технического состояния скважин.

Практическое

решение этих

вопросов осуществляется аппаратурно-

методическими

комплексами,

разработанными

и

выпускаемыми

компанией ООО

«Велкоª. В состав

аппаратурно-методического комплекса

для

исследования

инженерно-

геологических скважин входят:

-компьютеризированная

каротажная станция СКГ-1 в составе

цифрового каротажного регистратора

«Велко-Геоª

-лебедки с электроприводом ЛГ-300, ЛГ-600, ЛГ-1000, направляющего ролика с

датчиком глубины и цифровых скважинных геофизических проборов.

Для общих исследований в состав станции входят:

- скважинный цифровой прибор электрического каротажа КС-ПС,

(КЭЦ-50)

обеспечивающий регистрацию кажущегося электрического сопротивления градиент и

потенциал - зондами и потенциалов самопроизвольной поляризации.

- скважинный цифровой прибор гамма каротажа ГК-38, предназначенный для

определения фактического диаметра скважин, выделения интервалов трещиноватых и

кавернозных пород.

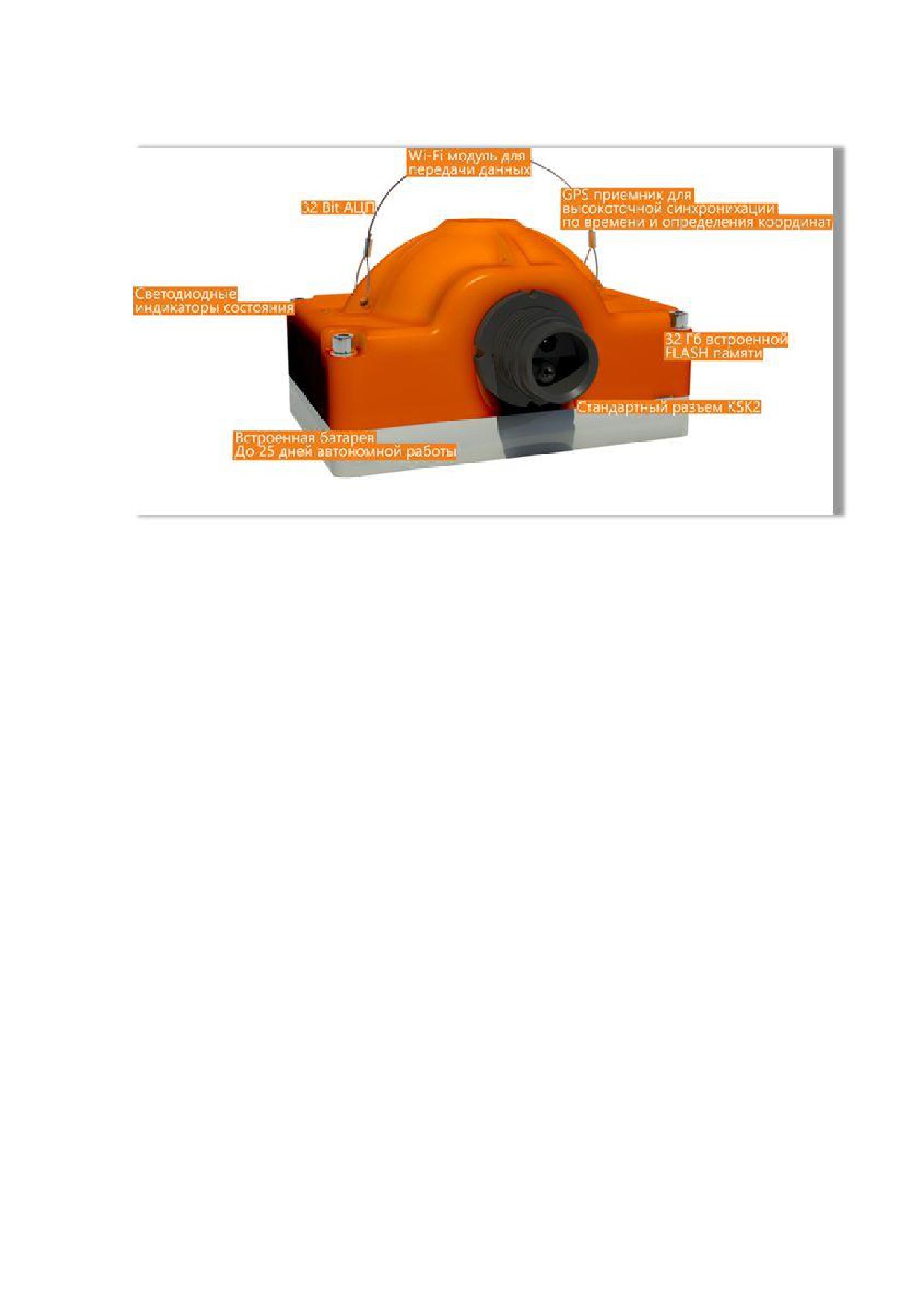

Бескабельная сейсмосистема SCOUT

Описание и назначение: сейсмосистема предназначенная для решения широкого круга

геологоразведочных задач.

 Инженерные изыскания (минимальный интервал квантования 0,25 мс);

 изучение ВЧР;



2D проекты;



3D проекты с неограниченным числом каналов;



3C проекты (работа с 3-х компонентными датчиками);



4D проекты (мониторинг месторождений, мониторинг в процессе бурения).

Благодаря отсутствию кабелей и наличию беспроводных интерфейсов SCOUT позволяет

организовать гибкую схему выполнения проектов, сэкономить финансовые средства

путем сокращения трат на логистику, повысить скорость выполнения работ.

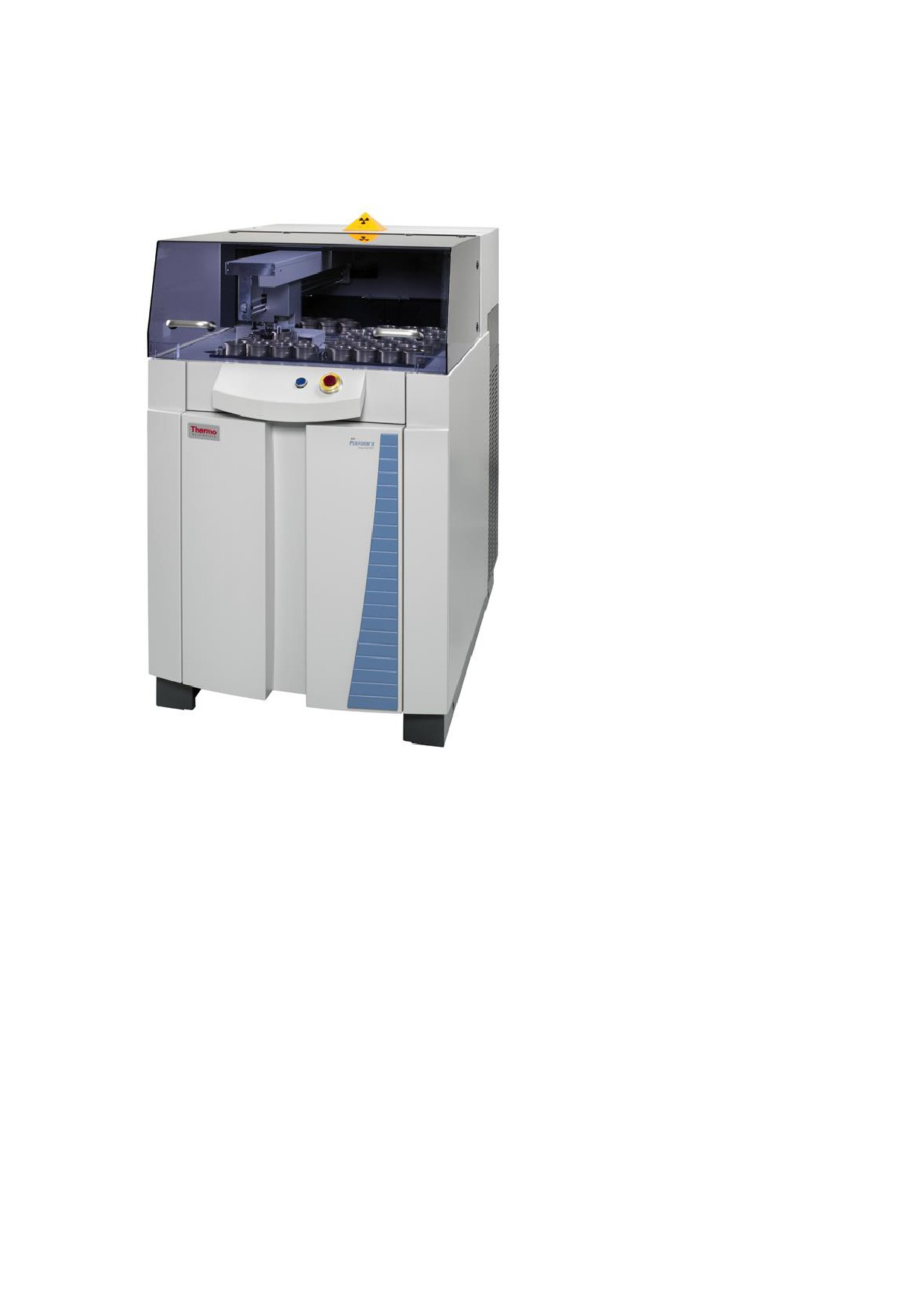

Последовательный волновой спектрометр с функцией элементного

картирования ARL Perform X

Волновой

рентгенофлуоресцентный

спектрометр

последовательного

действия ARL PERFORM’X компании

Thermo Scientific предназначен для

проведения элементного анализа (в т.ч.

бесстандартного)

в

динамическом

диапазоне измерений от 10 -4 до 100 %,

в образцах горных пород, руд черных,

цветных, редких металлов и продуктов

их переработки,

неметаллических

полезных ископаемых, техногенных

образованиях,

шлаках,

клинкерах,

окатышах, археологических артефактах,

агломератах, хвостах обогатительных

фабрик и т.п., в том числе в порошковых

и жидких образцах

(растворах и

пульпах) с использованием продувки

гелием,

а

также

проведением

локального

элементного

анализа

(с

фокусированием до 0,5 мм) и картированием с

визуализацией распределения элементов по поверхности исследуемого образца

(с

минимальным шагом 0,1 мм). К прибору есть комплект пробоподготовки (мельница,

автоматический пресс 40 т, электрическая печь для сплавления, лабораторные весы).

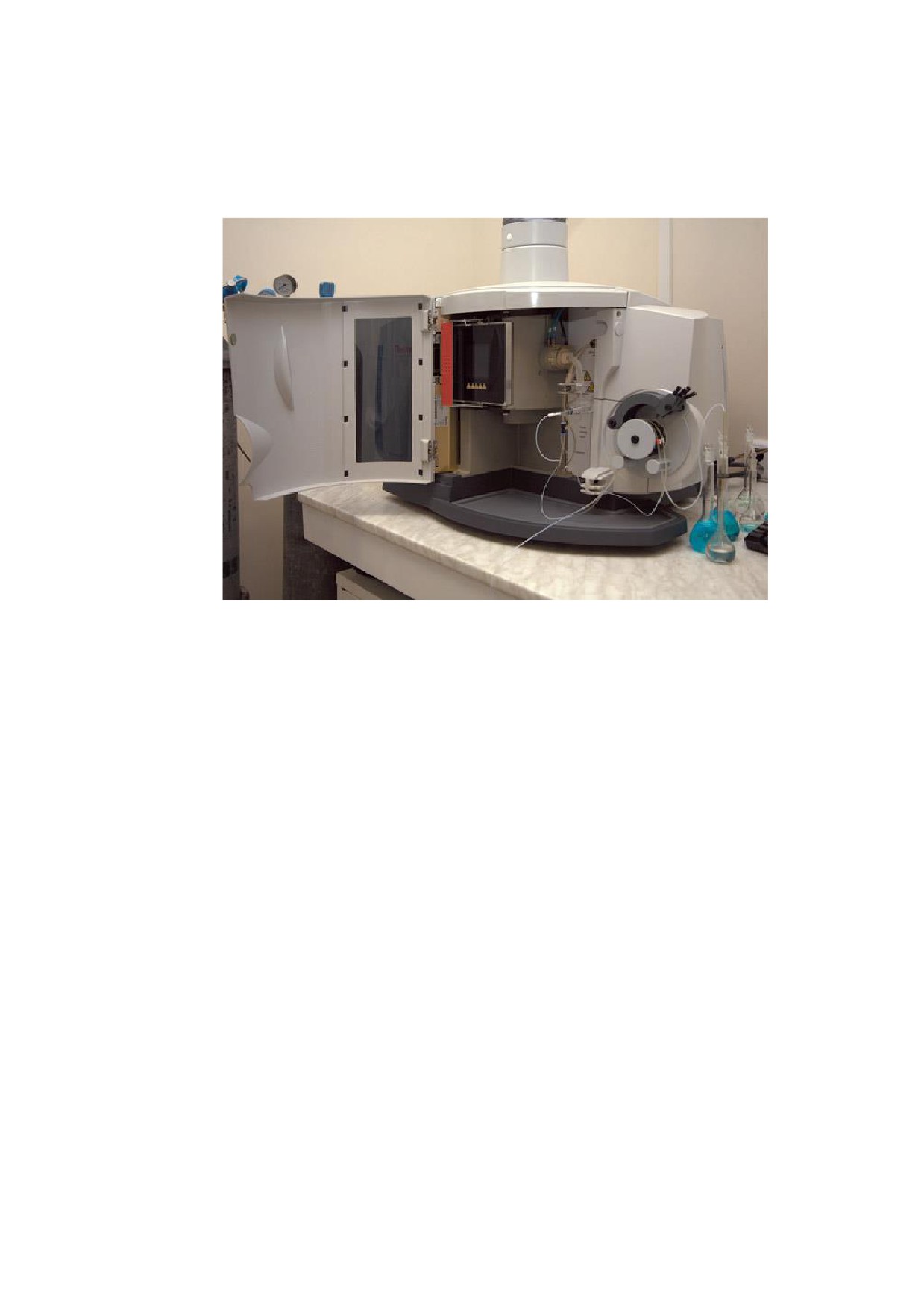

Атомно-эмиссионный спектрометр с индуктивно связанной плазмой

iCAP6500 Duo

Спектрометр iCAP 6500 Duo предназначен для измерения содержаний различных

элементов в технологических жидкостях и растворах, почвах, металлах и их сплавах и т.д.

Прибор позволяет проводить качественный и количественный элементный анализ с

одновременным определением до 40 элементов.

Используется для выполнения элементного анализа (макро- и микроэлементов)

геологических образцов различного состава, объектов окружающей среды и

биологических материалов.

Основные характеристики:

 Спектральный диапазон спектрометра: 166 — 867 нм

 Оптическое разрешение на длине волны 200 нм: 0.007 нм

Программное обеспечение атомно-эмиссионного спектрометра iCAP 6500 Duo позволяет

автоматически проводить процедуру оптимизации параметров работы прибора, которая

позволяет выбрать максимальное значение интенсивности аналитического сигнала и

максимальное отношение сигнал/шум при варьировании таких параметров, как мощность

высокочастотного генератора, расходы распыляющего и плазмообразующего газов

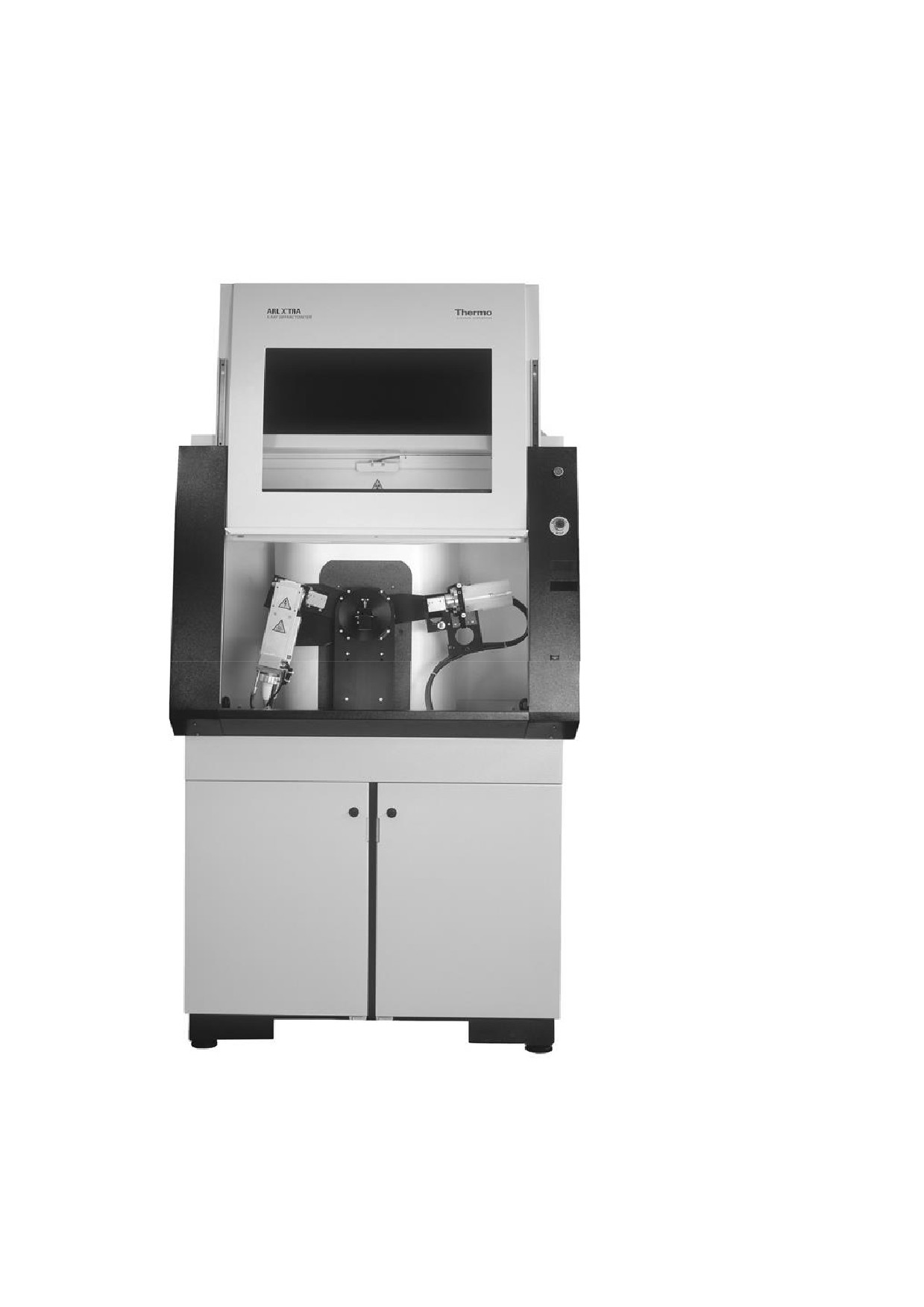

Порошковый дифрактометр

Структура минералов исследуется с помощью порошкового дифрактометра.

Поверхность минералов и других разнообразных веществ изучается методом

инфракрасной спектрометрии для обнаружения наноструктурных слоев. Инфракрасная

спектроскопия позволяет проводить идентификацию материалов самого разного рода.

///////////////////////////////////////
