Блок управления "Лакколит X-M2". Руководство по эксплуатации (ИУСЕ.466259.003 РЭ-ЛУ) - 2005 год





УТВЕРЖДЕН
ИУСЕ.466259.003 РЭ-ЛУ
Блок управления "Лакколит X-M2"
Руководство по эксплуатации
ИУСЕ.466259.003 РЭ
Листов 31
СОДЕРЖАНИЕ
1. Назначение
3
2. Технические характеристики
3
3. Состав
3
4. Устройство и работа
4
4.1. Подготовка к работе
5
4.2. Завершение работы
6
4.3. Строка состояния
6
4.4. Главное меню
7
4.5. Установка текущего времени и даты
9
4.6. GPS приемник
10
4.7. Управление Регистраторами
11
4.7.1. Определение конфигурации станции
11

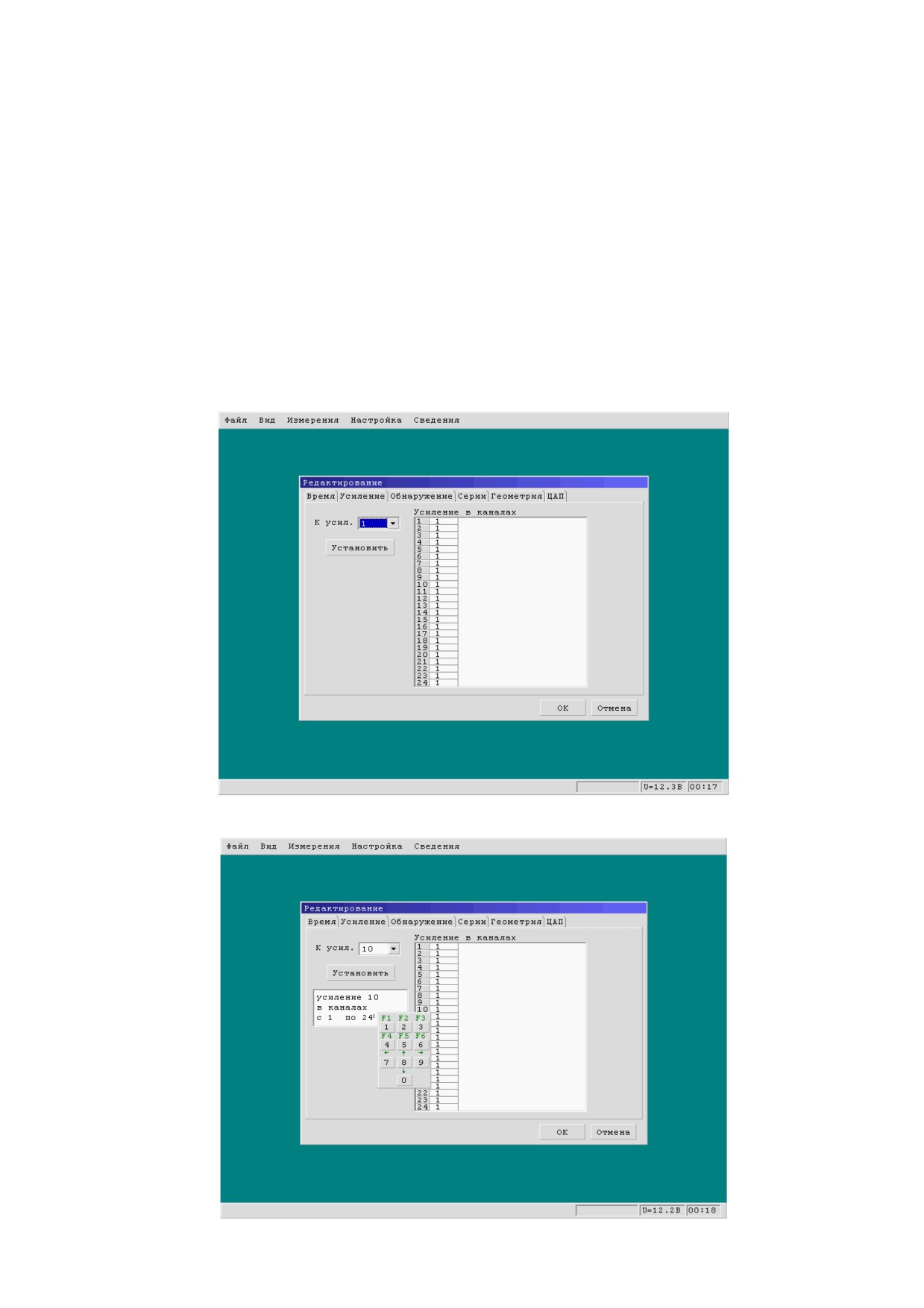

4.7.2. Настройка параметров Регистраторов
12
4.7.3. Выполнение сейсмических записей
18
4.8. Просмотр сейсмических записей в графическом виде
20
4.9. Настройка вида графиков
21

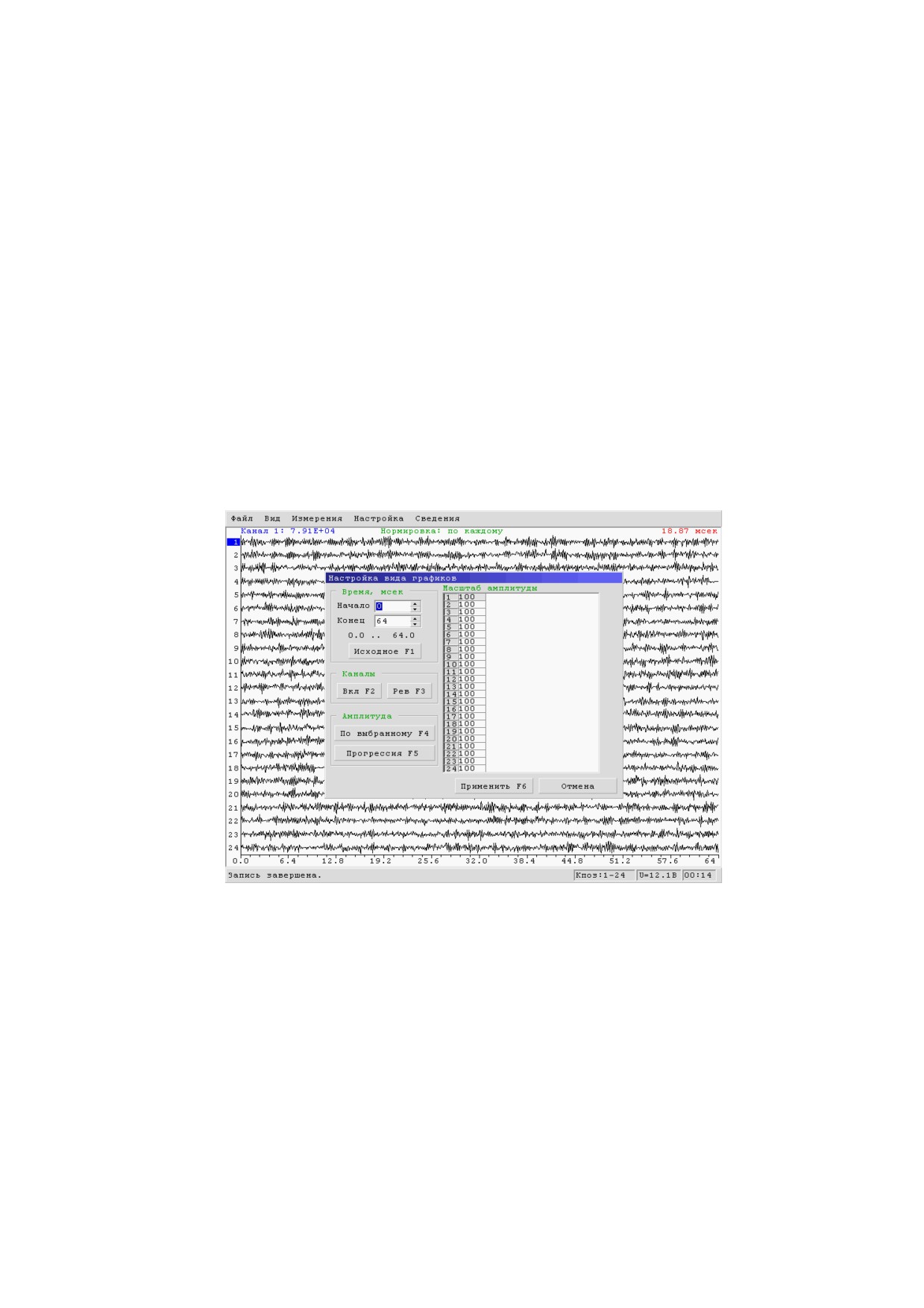

4.9.1. Управление окном настройки вида графиков
21
4.9.2. Настройка масштаба отображения времени
22
4.9.3. Настройка количества отображаемых каналов
22
4.9.4. Настройка масштаба амплитуды
22
4.10. Работа с файлами
23

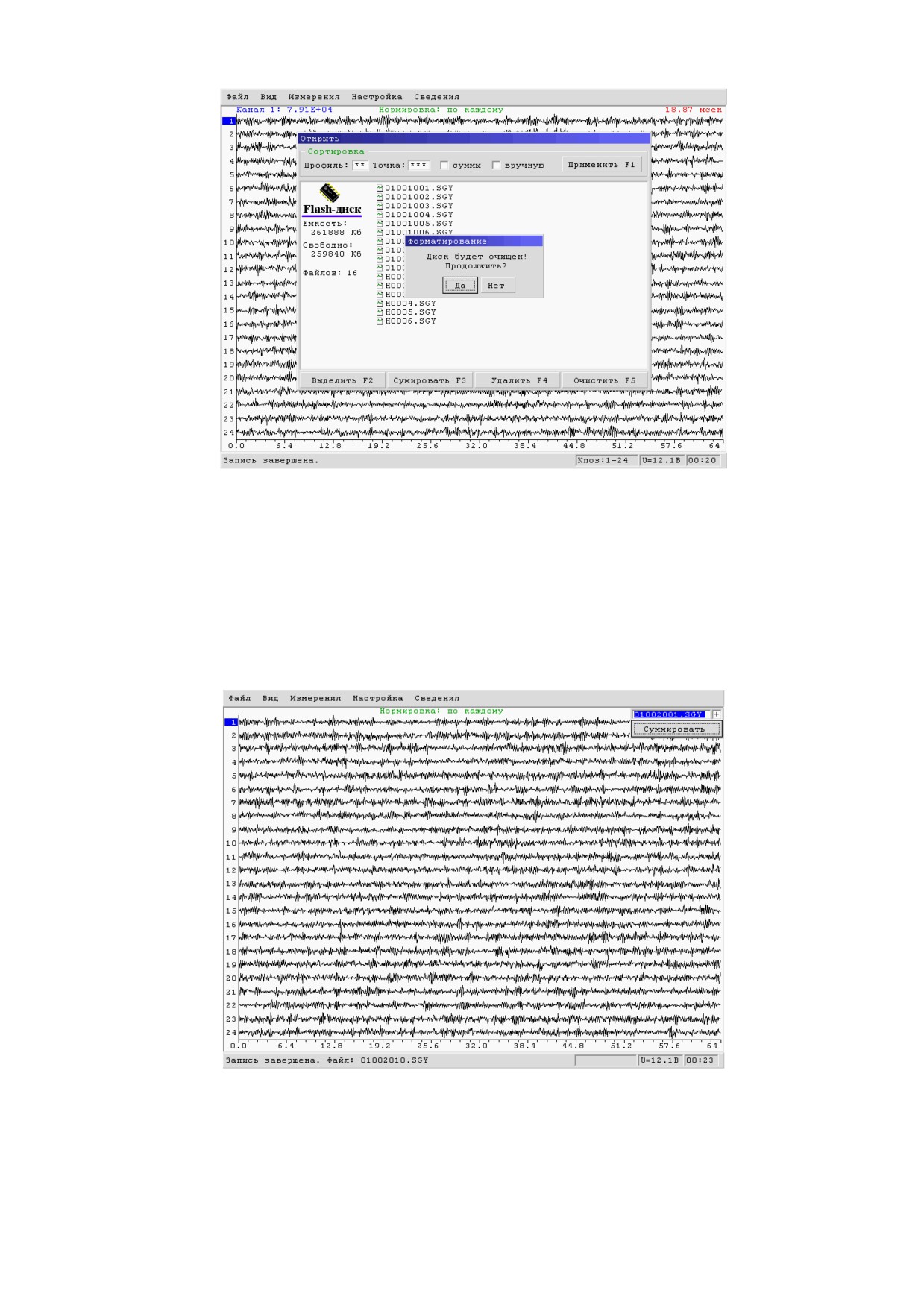

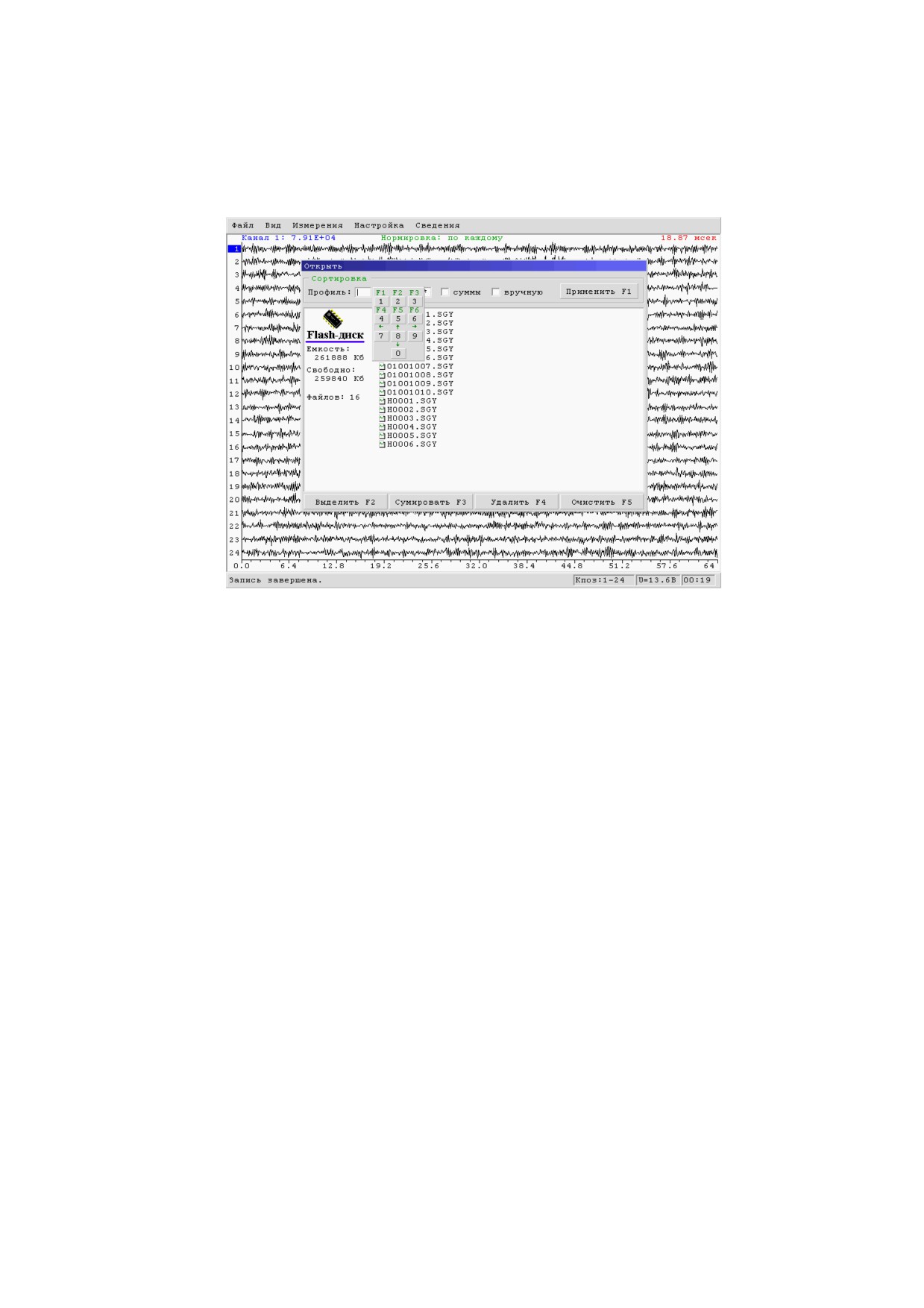

4.10.1. Функции окна "Открыть"
23
4.10.2. Суммирование
25
4.10.3. Сохранение сейсмических записей вручную
26
4.10.4. Сохранение годографа
27

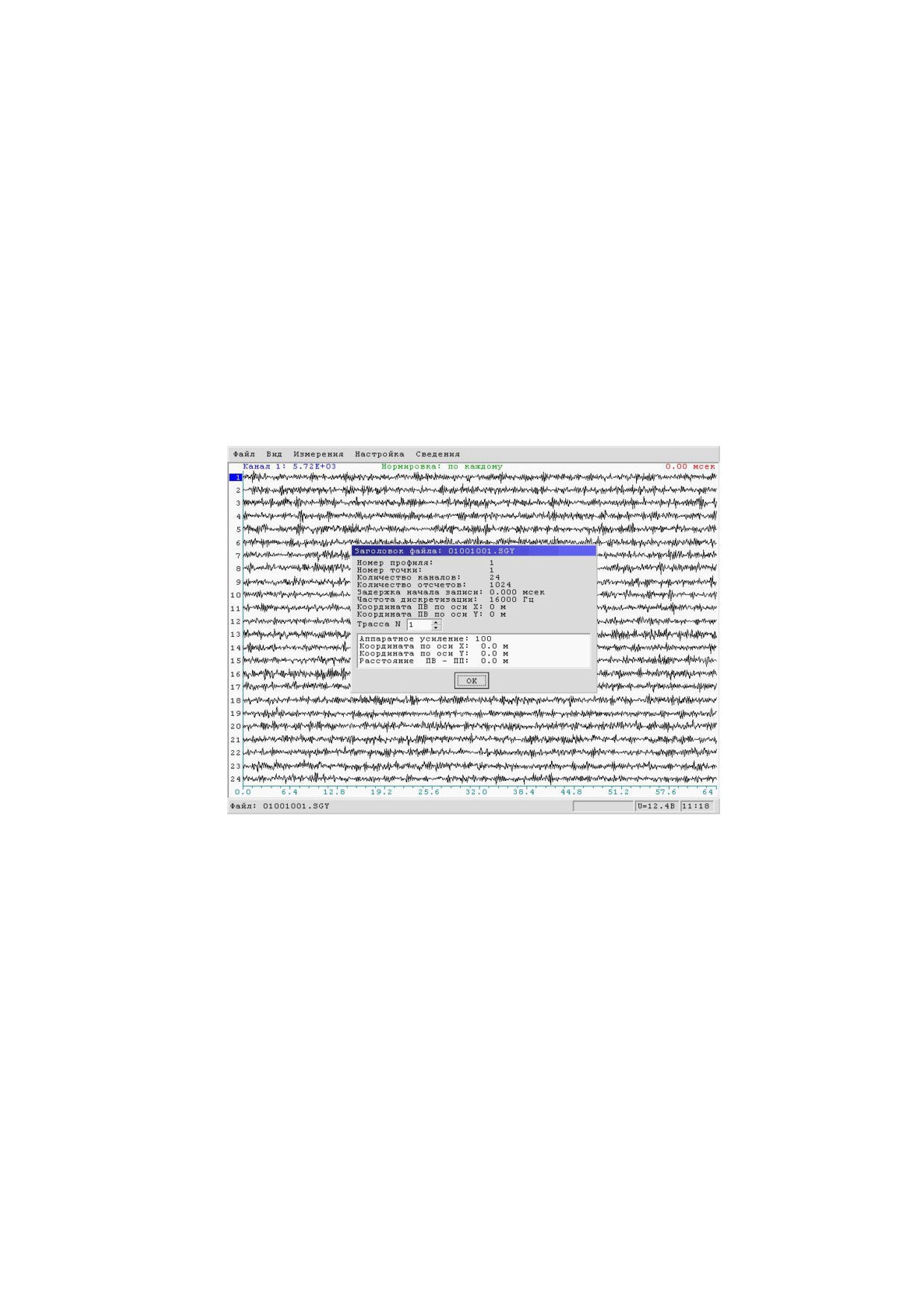

4.10.5. Просмотр заголовка SegY файла
27

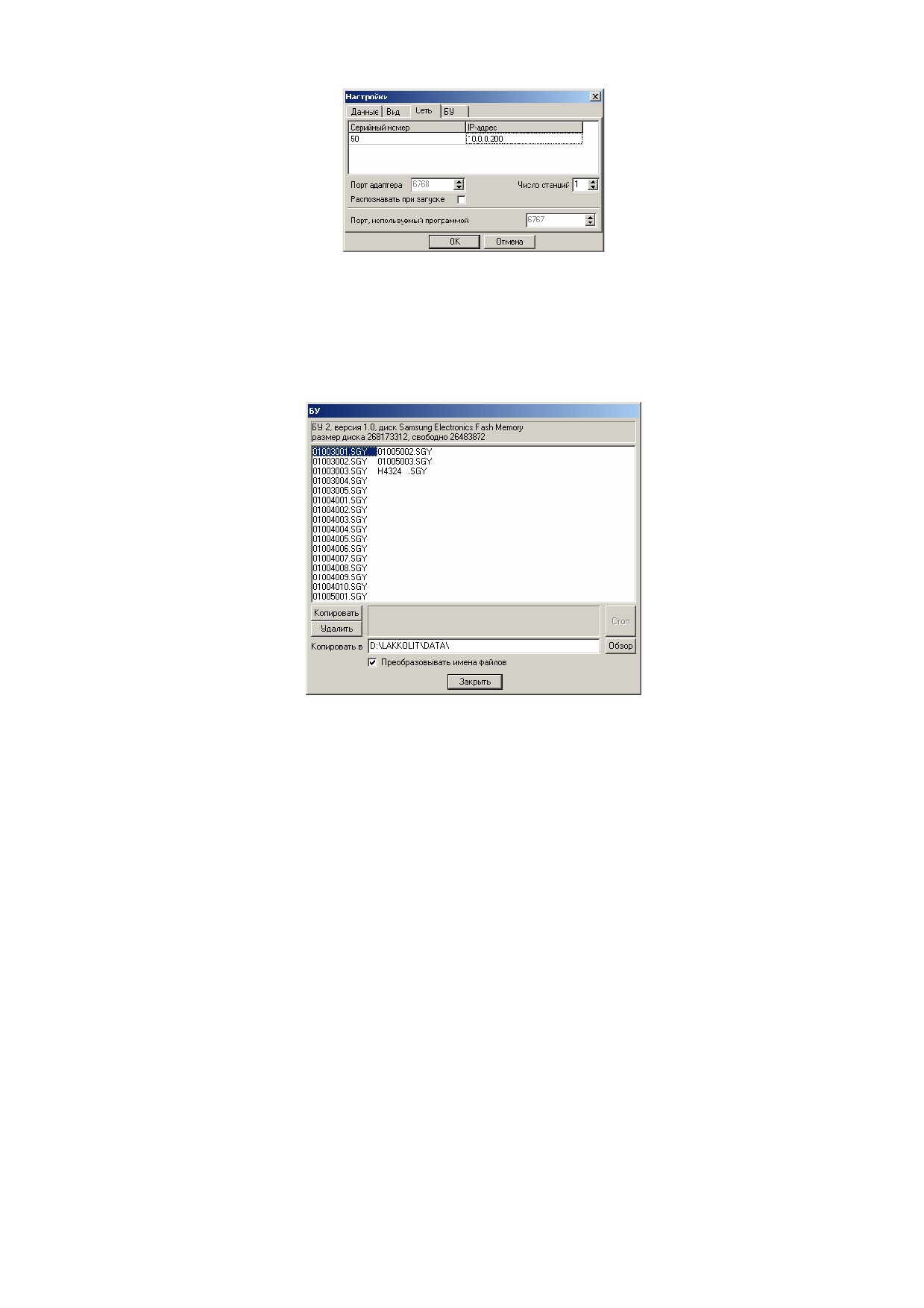

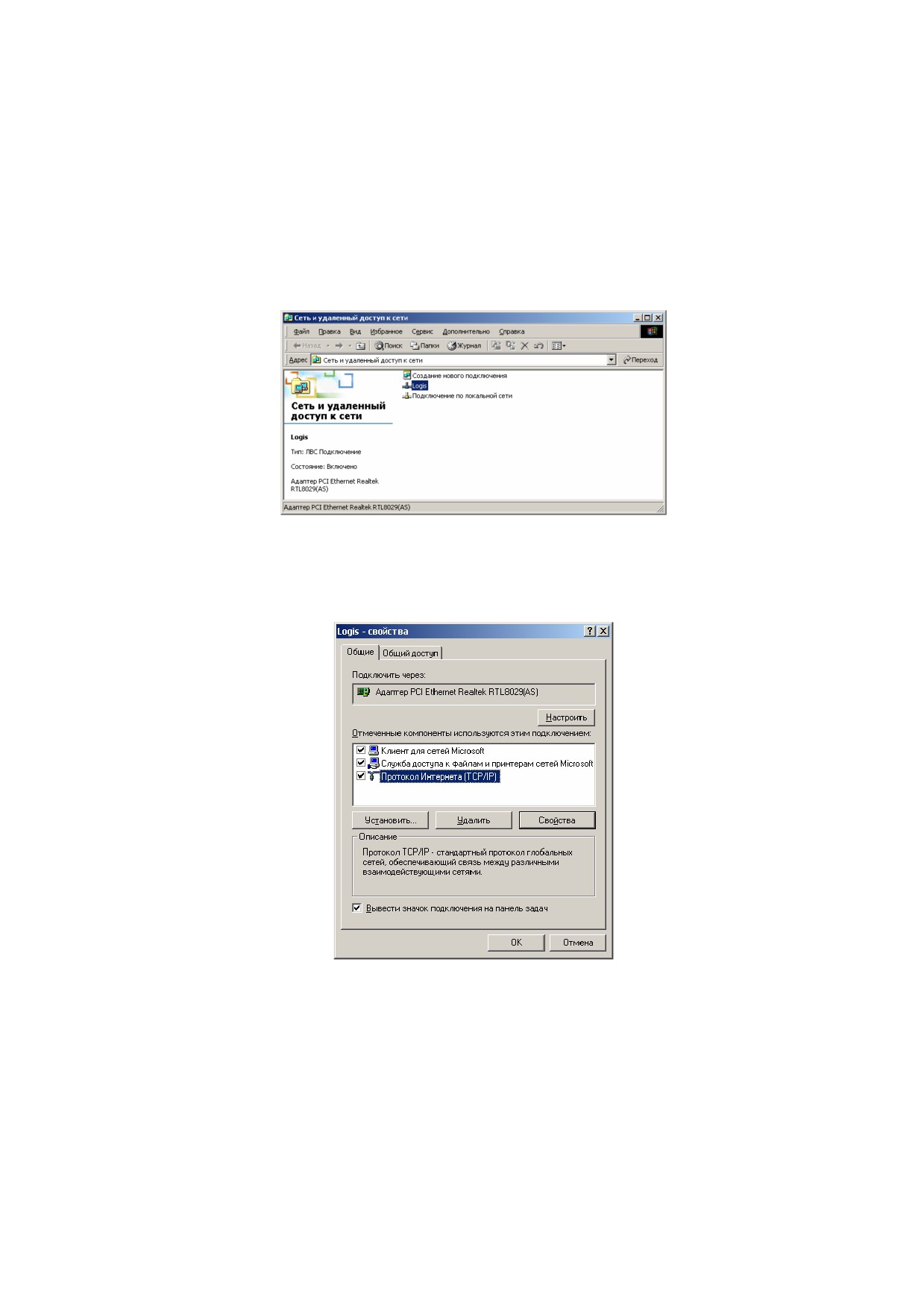

4.10.6. Перезапись файлов на персональный компьютер
28
4.11. Определение напряжения питания Регистраторов
30
5. Условия эксплуатации
31
6. Условия транспортирования и хранения
31
1. Назначение
Блок управления входит в состав Станции цифровой многоканальной сейсморазведочной
"Лакколит X-M2" и предназначен для управления регистраторами сейсморазведочными "Лак-
колит 24-М2" (в дальнейшем Регистратор) при производстве сейсморазведочных работ.
2. Технические характеристики
1) Количество обрабатываемых каналов, до
96
2) Длительность записи в отсчетах АЦП, при подключении 24-х каналов
3072
при подключении 48-и каналов
2048
при подключении 72-х каналов
1024
при подключении 96-и каналов
1024
3) Объем Flash-диска, Мбайт
256
4) Максимальное количество записываемых на Flash-диск файлов
2000
5) Размер видимой части экрана
214х157
4) Количество точек изображения экрана
800х600
5) Точность показания вольтметра, %
±3
6) Емкость встроенной аккумуляторной батареи, А/ч, не менее
3,8
7) Ток потребления без включенной лампы подсветки, А, не более
0,4
8) Ток потребления с включенной лампой подсветки, А, не более
0,75
9) Напряжение питания от внешнего источника, В
10,5..15
10) Габаритный размер, мм
11) Вес, кг
3. Состав
В комплект Блока управления входят:
1) блок управления;
2) зарядное устройство;
3) кабель питания от внешнего источника;
4) кабель связи "Ethernet";
5) руководство по эксплуатации;
6) формуляр;
7) программное обеспечение "Лакколит";
8) руководство оператора на программное обеспечение "Лакколит".
4. Устройство и работа

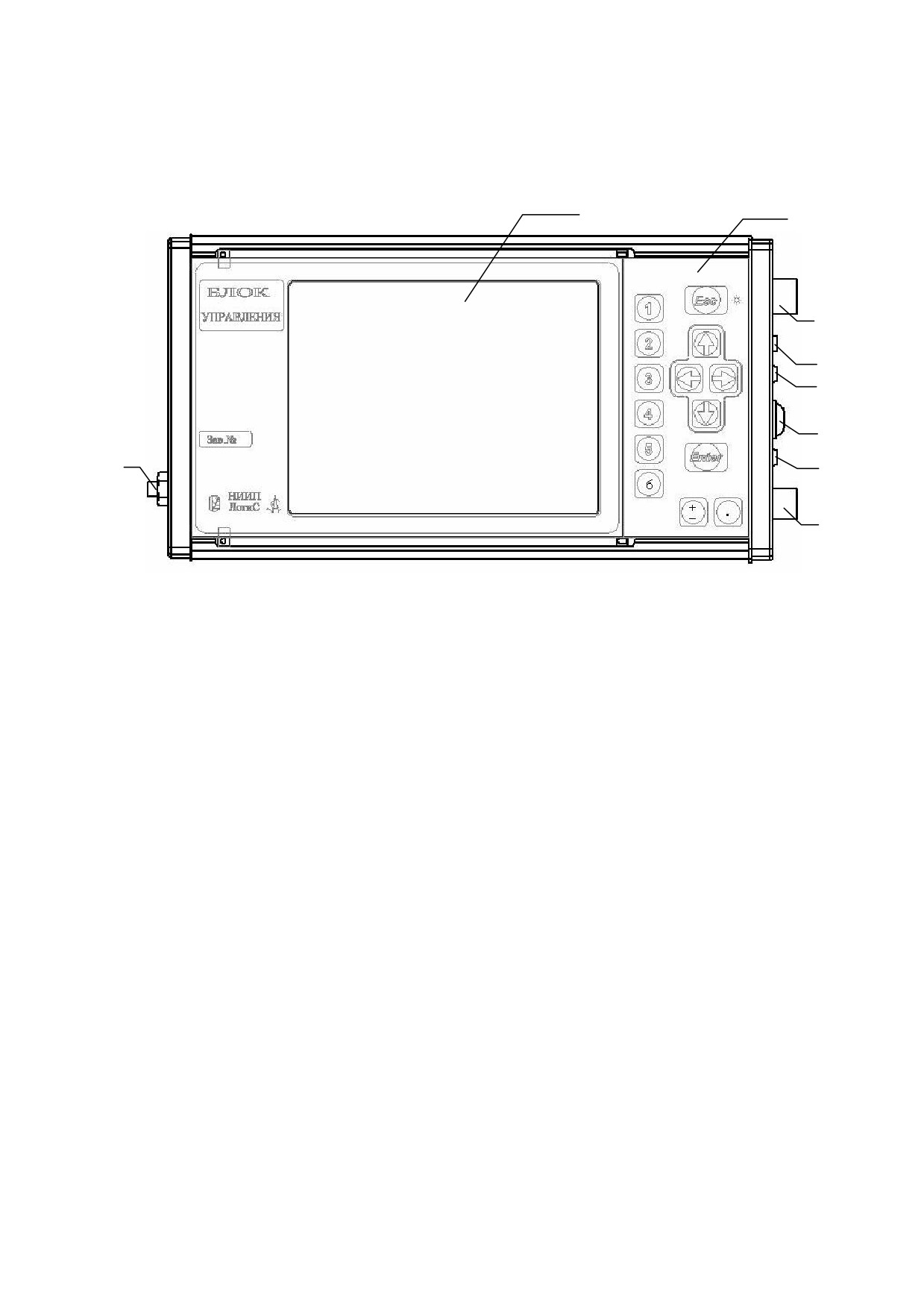

Блок управления имеет следующие органы управления и индикации (рис. 1):
2
3
4
5
6
7
1
8
9
Рис. 1
1) Соединитель "Ант. GPS" - предназначен для подключения антенны GPS приемника.
2) Экран жидкокристаллический цветной - предназначен для отображения текущего со-
стояния или режима работы Блока управления.
3) Клавиатура - предназначена для выбора элементов управления, отображаемых на эк-
ране.
4) Соединитель "ETHERNET" - предназначен для подключения линии связи Ethernet.
5) Светодиодный индикатор "Связь" - предназначен для контроля передачи данных по
линии связи Ethernet.
6) Светодиодный индикатор "Линия" - предназначен для контроля подключения линии
связи Ethernet.
7) Клавиша "Вкл/Выкл" - предназначена для включения(выключения) Блока управле-
ния.
8) Светодиодный индикатор "Контр" - предназначен для контроля включения питания.
9) Соединитель "+12В" - предназначен для подключения источника питания.
4.1. Подготовка к работе
Подготовка к работе должна происходить в следующей последовательности:
1) Соединить Блок управления с Блоком питания "БП9/12", подключив кабель к разъе-
мам "+12В" Блока управления и Блока питания.
2) Соединить Блок управления с регистратором сейсморазведочным, подключив кабель
соединения к разъему "ETHERNET" Блока управления и разъему "Ethernet" Регистра-
тора при использовании одного регистратора или к Ethernet-разветвителю (HUB) при
использовании нескольких Регистраторов.
3) При использовании GPS приемника подключить антенну GPS к разъему "Ант. GPS".
4) Включить Блок управления, нажав клавишу "Вкл/Выкл".

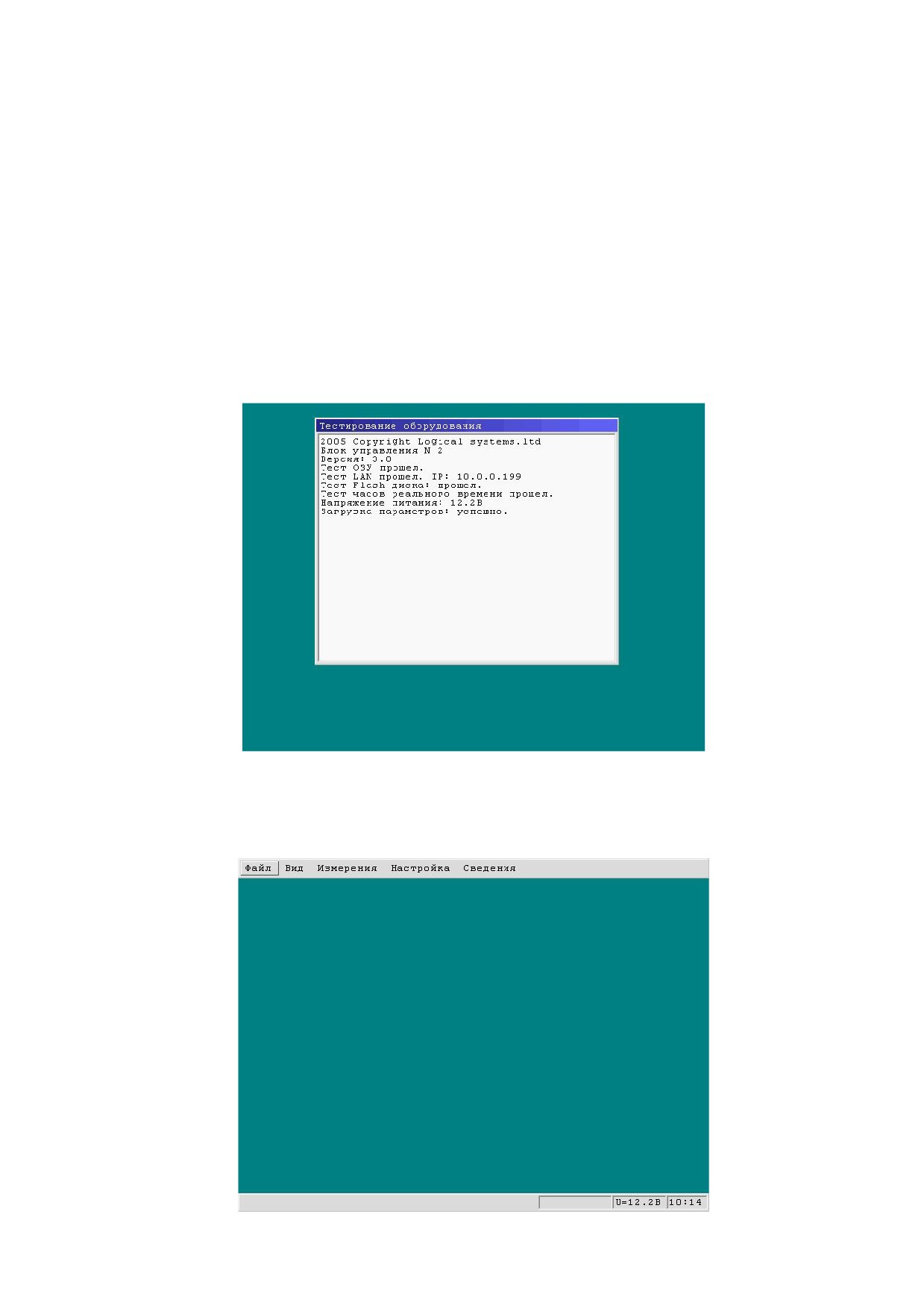

5) При включении Блок управления осуществляет тестирование входящих устройств. Ре-
зультат тестирования выводится на экран (рис. 2).
Рис. 2
6)
После проведения теста оборудования на экран выводится главное меню выбора
режимов Блока управления (рис. 3), после чего блок готов к работе.
Рис. 3
4.2. Завершение работы
Для завершения работы с Блоком управления (выключения) необходимо нажать клавишу
"Вкл/Выкл". При этом возможны три варианта завершения работы:
1) завершение работы без сохранения параметров;
2) завершение работы с сохранением параметров;
3) аварийное завершение работы.
Выбор одного из первых двух вариантов завершения работы производится автоматиче-
ски.
Завершение работы без сохранения параметров осуществляется, если не были внесены
изменения в параметры окна "Редактирование", не было изменено положение коммутатора ка-
налов, а также не был изменен номер текущей точки. При завершении работы без сохранения
параметров происходит выключение Блока управления сразу после нажатия клавиши
"Вкл/Выкл".
Завершение работы с сохранением параметров производится, если изменено какое-либо
из перечисленных выше значений. При завершении работы с сохранением параметров зажига-
ется светодиод "Контр" и горит непрерывно. На экран выводится диалоговое окно с предложе-
нием о сохранении текущих настроек окна "Редактирование". Диалоговое окно содержит две
кнопки "Да" и "Нет". Выбор кнопок осуществляется клавишами "", "". Нажатие на выбран-
ную кнопку осуществляется клавишей "Enter". При нажатии на кнопку "Да" параметры будут
сохранены. Параметры не будут сохранены при нажатии на кнопку "Нет" или клавишу "Esc"
клавиатуры. После этого произойдет автоматическое выключение Блока управления.
При аварийном завершении работы Блока управления зажигается светодиод "Контр" и
горит непрерывно. Для выключения Блока управления необходимо повторно нажать клавишу
"Вкл/Выкл".
Выключение Блока управления может осуществляться автоматически, если на-
пряжение питания аккумуляторной батареи менее допустимого значения (9,5 В).
4.3. Строка состояния
Строка состояния отображается в нижней части экрана.
В правой части строки выделены три области: первая (слева направо) предназначена для
вывода положения коммутатора каналов, при котором была выполнена последняя запись, во
второй - выводится напряжение питания Блока управления, в третьей - показания встроенных
часов реального времени.
В левой части строки состояния должна отображаться информация о результатах выпол-
нения сейсмических записей или выводиться имя открытого файла.
4.4. Главное меню
Структура главного меню представлена на рис. 4.
Файл
Вид
Измерения
Настройка
Сведения
Открыть
F1
Запуск
F5
Сохранить
F2
Параметры
F6
Сохр. годограф
Сеть
Заголовок
Установка часов
Настройка F3
GPS приемник
По максимуму
Напряжение питания
Заливка сверху
Заливка снизу
Годограф
Рис. 4

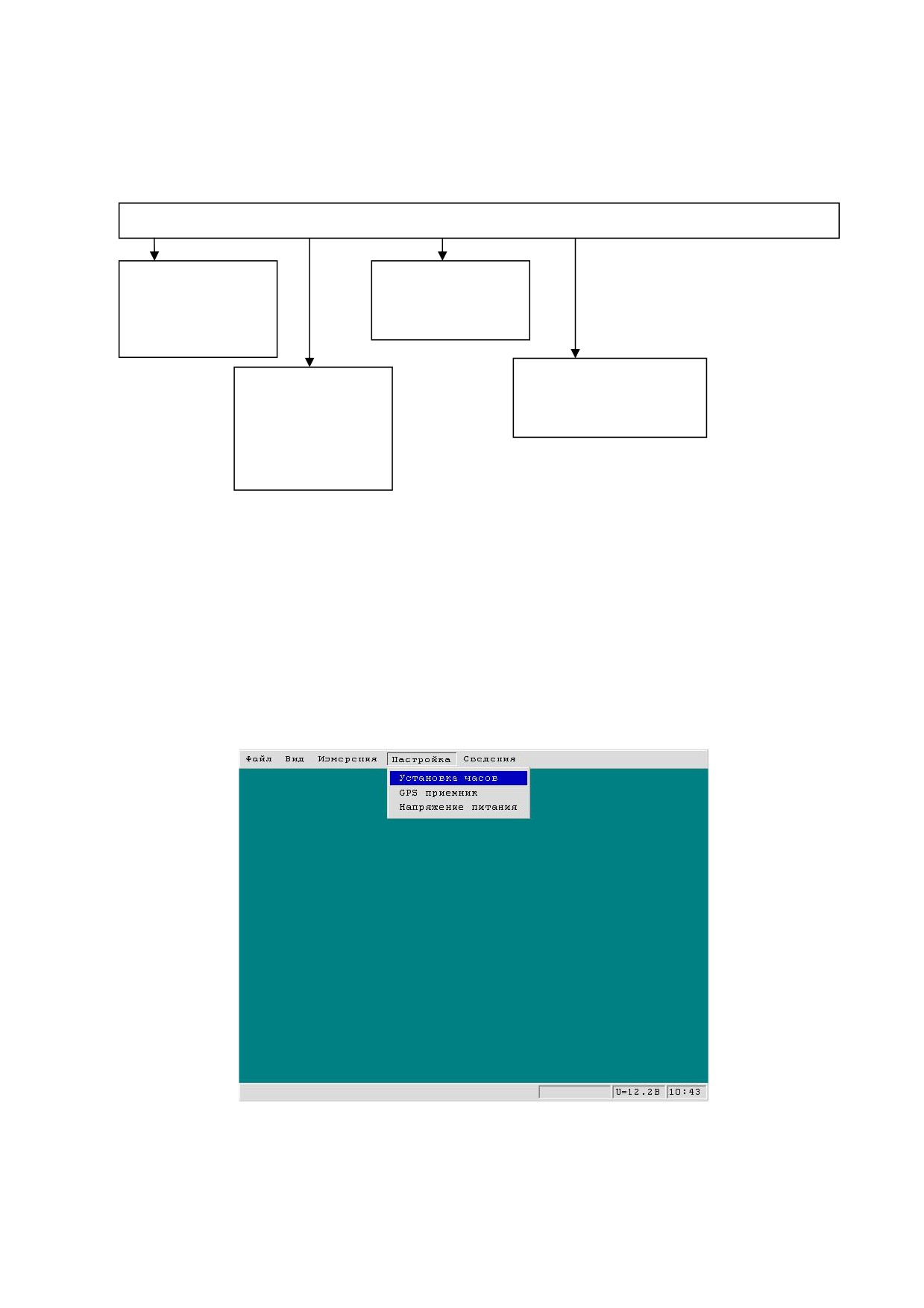

Выбор пунктов меню осуществляется клавишами "", "". Четыре пункта меню содер-
жат подпункты, которые отображаются на выплывающих подменю. На рис. 5 приведен пример
выплывающего подменю пункта "Настройка". Для перехода к подпунктам, какого-либо пункта
необходимо выбрать требуемый пункт меню и нажать "Enter". Выбор подпункта осуществляет-
ся клавишами "", "". Для того, чтобы выполнить операцию, соответствующую пункту или
подпункту, необходимо нажать "Enter".
Рис. 5
Ниже приведено назначение пунктов и подпунктов меню.
Файл - содержит подпункты, обеспечивающие работу с файлами.
Открыть
- открывает окно работы с файлами, которое обеспечивает возмож-
ность открыть, суммировать файлы SegY формата, удалять фай-
лы, форматировать Flash-диск.
Сохранить
- открывает окно сохранения файлов в SegY формате.
Сохр. годограф - сохраняет текущий годограф.
Заголовок
- открывает окно отображения основной части заголовка текущего
SegY файла.
Вид - содержит подпункты управления отображением сейсмических записей.
Настройка
- открывает окно настройки отображения сейсмических записей.
По максимуму - переключает режим масштабирования графиков (по максимуму/по
каждому). В режиме "По максимуму" графики отображаются с
масштабированием по максимуму, выбранному из всех трасс. В
режиме "По каждому" производится определение максимума для
каждой трассы.
Заливка сверху - обеспечивает закраску областей графиков, имеющих значение
больше среднего.
Заливка снизу
- обеспечивает закраску областей графиков, имеющих значение
меньше среднего.
Годограф
- позволяет построить годограф.
Измерения - содержит подпункты управления Регистратором.
Запуск
- открывает окно выбора режима записи.
Параметры
- открывает окно настройки параметров регистратора.
Сеть
- открывает окно определения количества каналов станции.
Настройка - содержит подпункты управления и отображения состояния внутренних уст-
ройств Блока управления.
Установка часов
- открывает окно установки текущего времени и даты.
GPS приемник
- открывает окно GPS приемника.
Напряжение питания - открывает окно отображения напряжения на встроенной
аккумуляторной батарее, а также напряжение аккумулятор-
ных батарей всех подключенных Регистраторов.
Сведения - открывает окно отображения сведений о серийном номере и версии про-
граммного обеспечения Блока управления.
Подпункты могут быть недоступны в зависимости от текущего режима работы Блока
управления. При включении Блока управления доступны следующие пункты Главного меню и
подпункты:
1)
\Файл\Открыть;
2)
\Измерения\Сеть;
3)
\Настройка\Установка часов;
4)
\Настройка\GPS приемник;
5)
\Настройка\Напряжение питания;
6)
\Сведения.
4.5. Установка текущего времени и даты
Текущее время и дата используются для установки времени и даты создания файлов, а
также заносятся в заголовки SegY файлов.

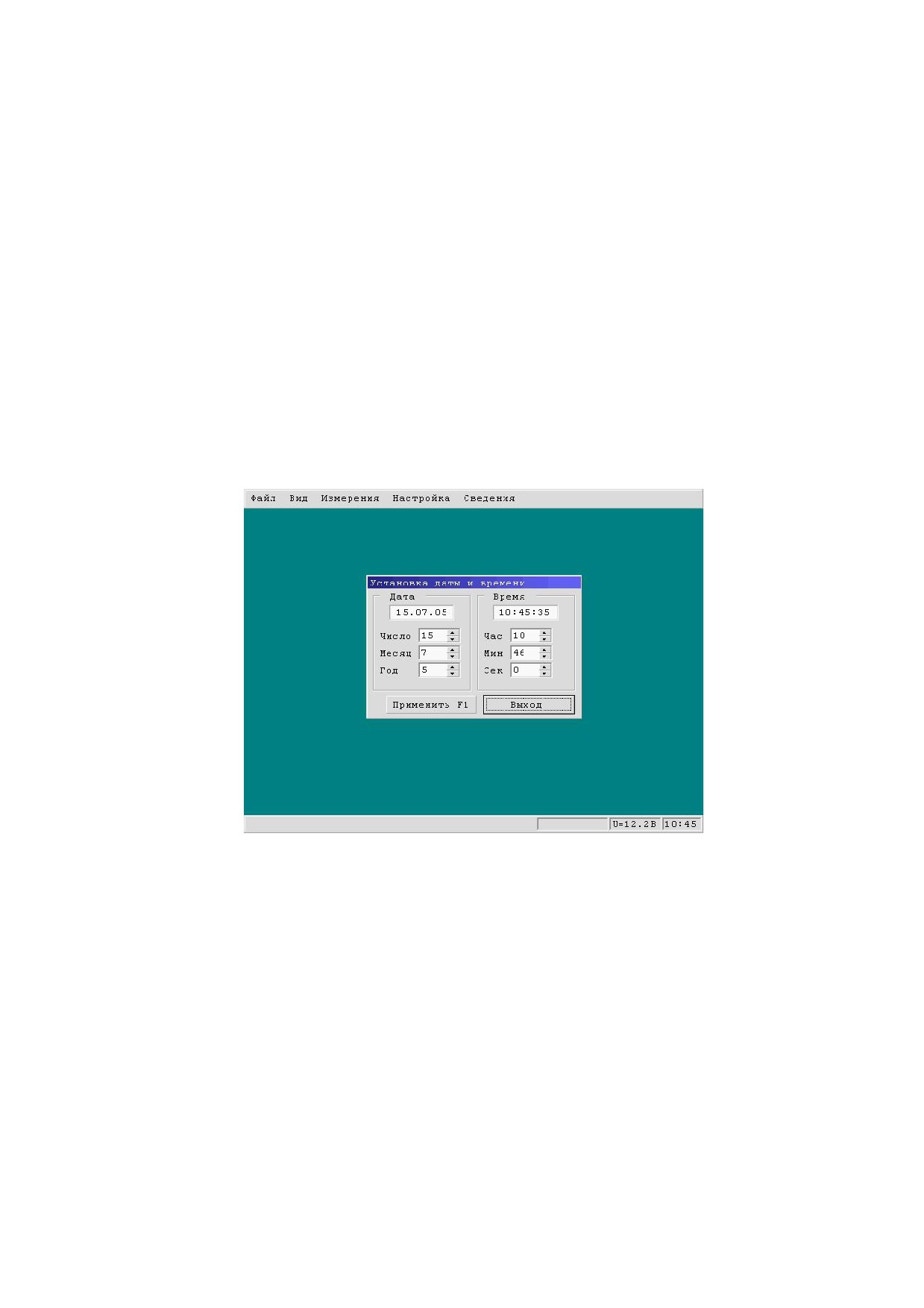

Настройка времени и даты осуществляется в окне (рис. 6), открываемом при выборе пунк-
та:
\Настройка\Установка часов
Рис. 6
Для установки даты и времени необходимо в соответствующих пунктах установить дату и
время, с которого, часы начнут отсчет.
Выбор пункта осуществляется клавишами "", "", "", "".
Для изменения значения выбранного пункта необходимо нажать "Enter", после чего мож-
но изменить значение клавишами "" или "". Завершение изменения значения осуществляется
нажатием "Enter".
Для того чтобы часы начали отсчет установленного времени, необходимо выбрать кнопку
"Применить" и нажать клавишу "Enter".
Окно установки времени закрывается нажатием клавиши "Enter" при выбранной кнопке
"Выход" или нажатием клавиши Esc.
4.6. GPS приемник

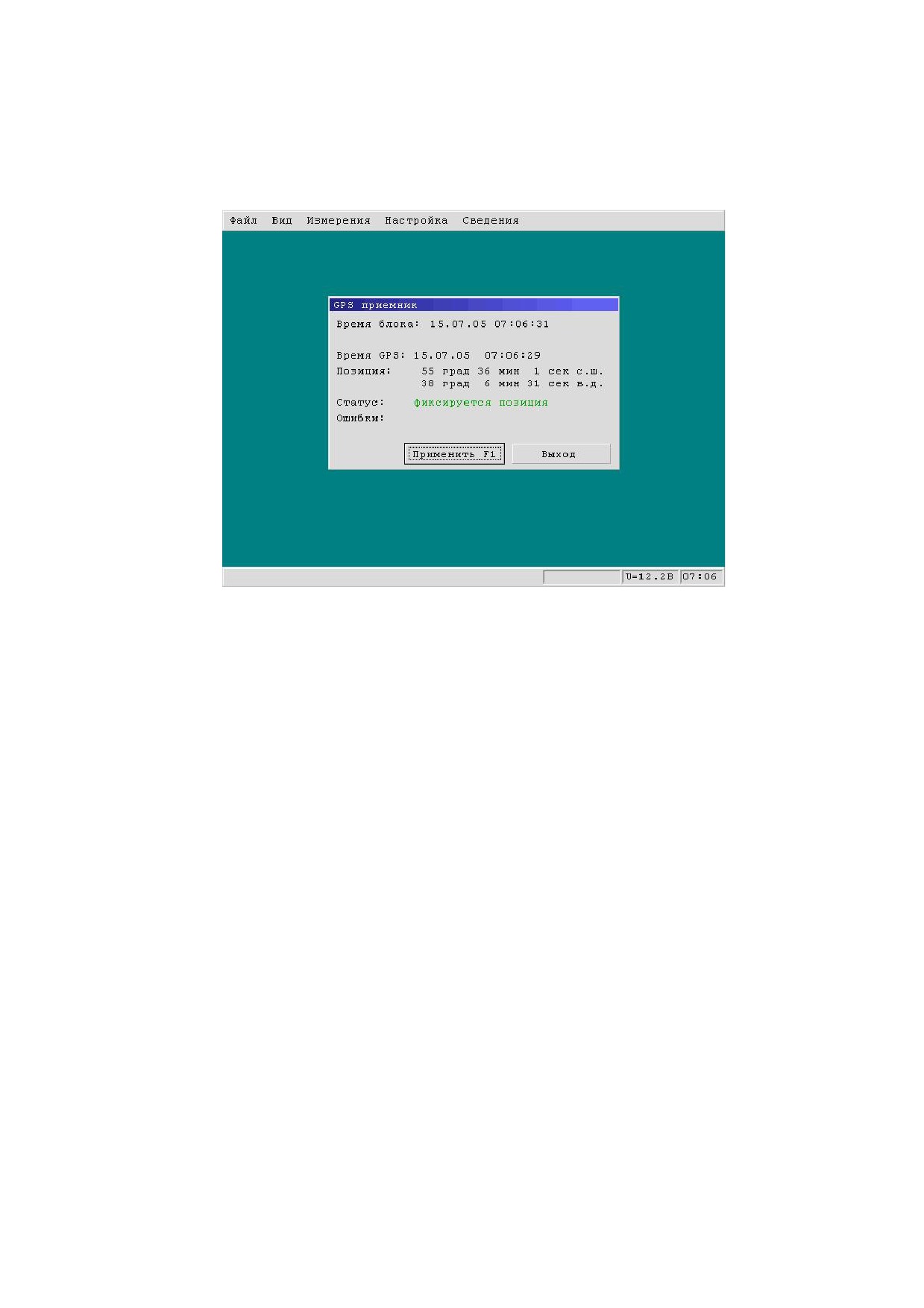

Работа с GPS приемником осуществляется в окне "GPS приемник" (рис. 7), которое от-
крывается выбором пункта меню "\Настройка\GPS приемник.
Рис. 7.
Окно содержит следующие информационные строки:
"Время блока" - отображает текущую дату и время встроенных часов;
"Время GPS" - отображает время GPS;
"Позиция" - отображает географические координаты блока управления;
"Статус" - отображает статус приемника GPS;
"Ошибки" - отображает ошибки, обнаруженные приемником GPS.
Значения позиции и времени GPS считаются верными при статусе "фиксируется позиция".
При статусе "фиксируется позиция" координаты запоминаются в памяти блока, и будут
записываться в текстовую часть заголовка SGY файлов.
Настройка внутренних часов по времени GPS осуществляется нажатием клавиши F1 или
выбором кнопки "Применить" и нажатием клавиши "Enter".
Окно "GPS приемник" закрывается нажатием клавиши "Enter" при выбранной кнопке
"Выход" или нажатием клавиши Esc.
4.7. Управление Регистраторами
4.7.1. Определение конфигурации станции
Для управления регистраторами должна быть определена конфигурация станции. Опре-
деление конфигурации производится в окне "Настройка сети", которое открывается при выборе
пункта меню:
\Измерения\Сеть
(рис. 8).
Рис. 8

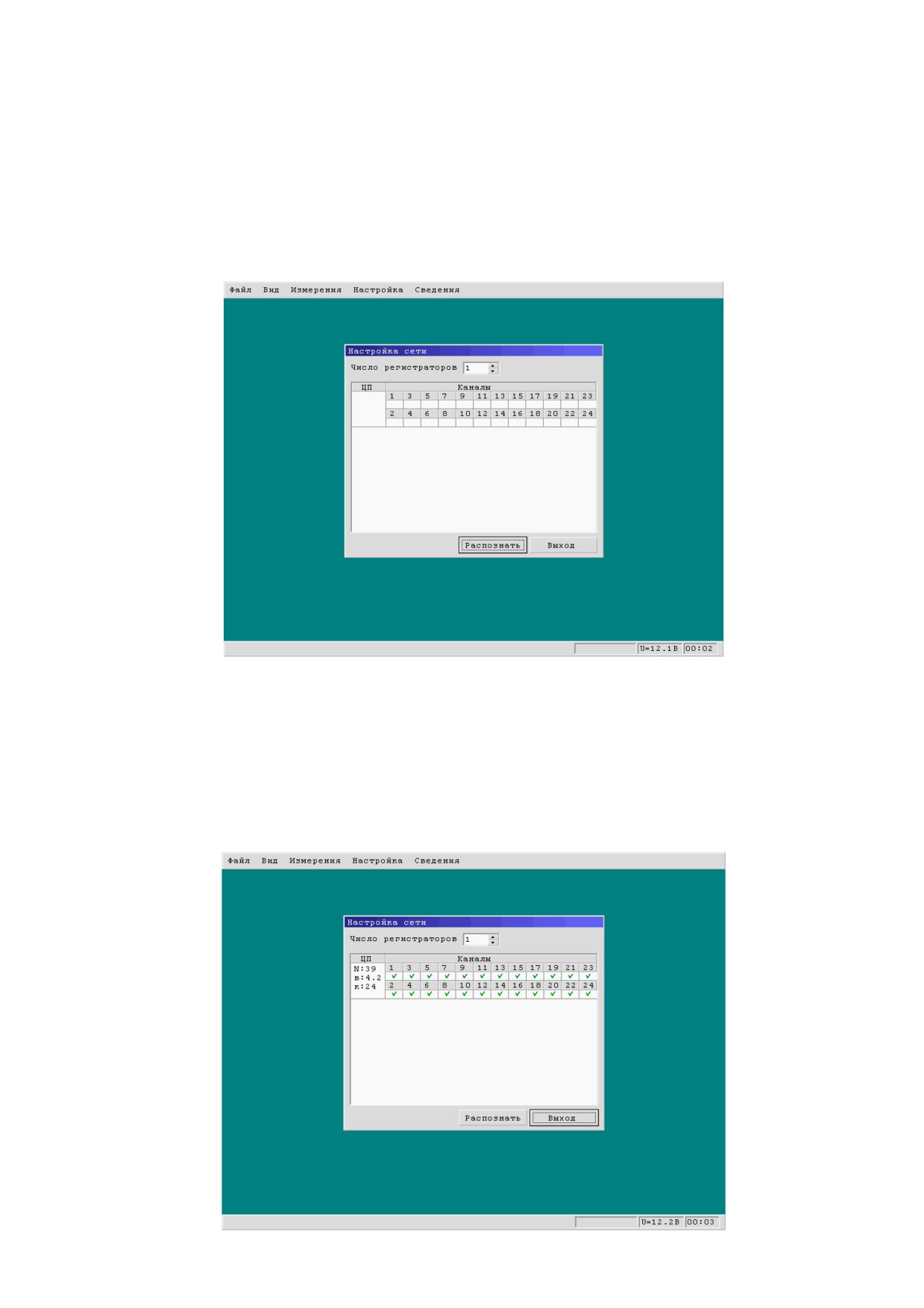

При подключении одного регистратора определение конфигурации производится при на-
жатии кнопки "Распознать". Для этого необходимо выделить кнопку клавишами "", "", "",
"" и нажать "Enter". В результате чего Блок управления произведет поиск подключенного ре-
гистратора и определит количество исправных каналов. Результат поиска отобразится в полях
окна "ЦП" и "Каналы" (рис. 9).
Рис. 9
В поле "ЦП" в строке "N:" отображается заводской номер Регистратора, в строке "в:" -
версия программного обеспечения, в строке "к:" - максимально возможное число каналов.
В поле "Каналы" отображается исправность каналов Регистратора. Если канал исправен,
то под соответствующим номером канала отображается зеленая "галочка", если не исправен, то
- красный "крестик".

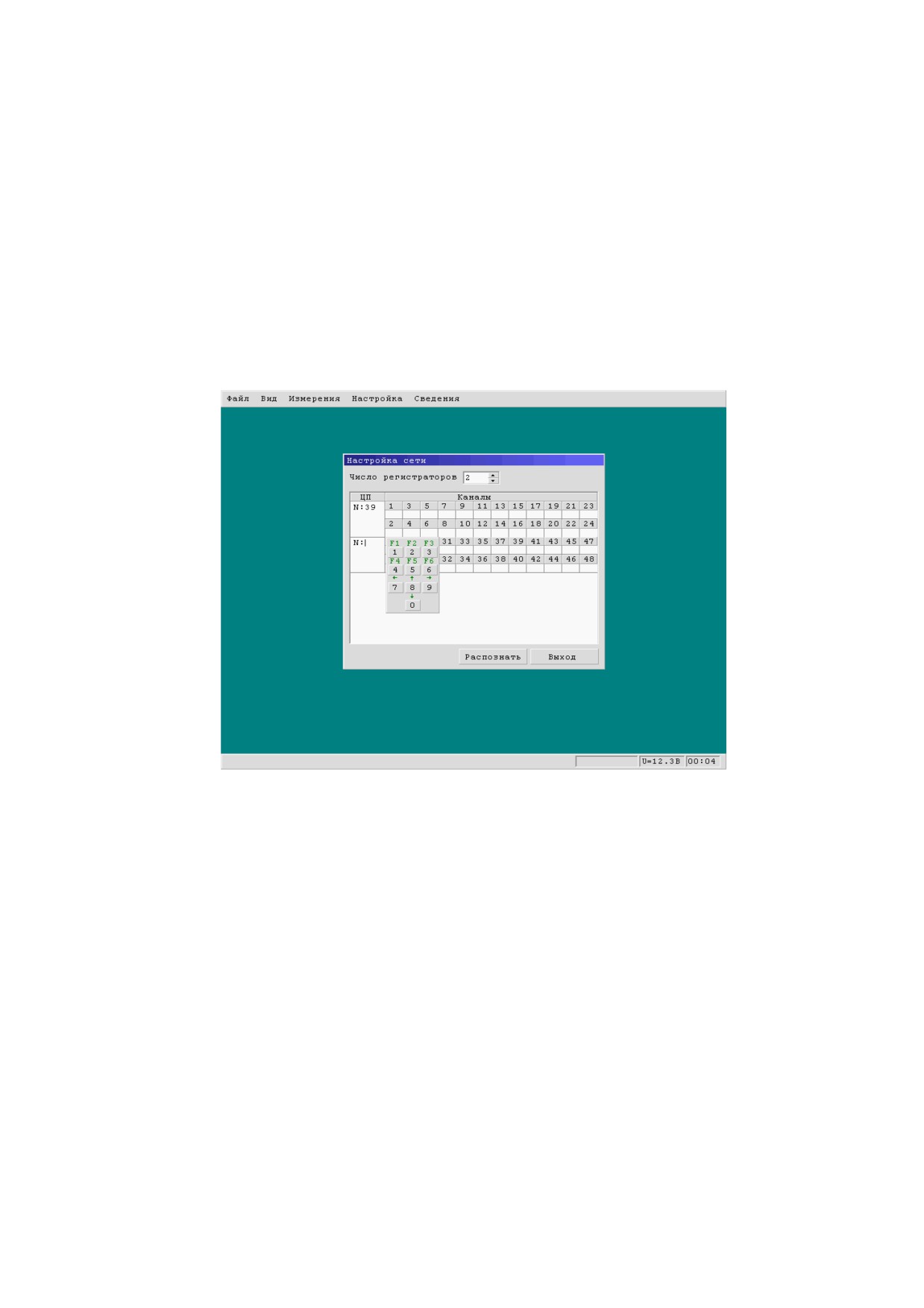

Если в конфигурацию входят 2 и более регистратора, заводские номера Регистраторов
должны быть заданы вручную. Для этого необходимо выделить пункт "Число регистраторов"
клавишами "", "", "", "" и нажать "Enter". Клавишами "", "" установить требуемое чис-
ло регистраторов и нажать "Enter". При этом в строке "N:" необходимо ввести номер Регистра-
тора, нажимая клавиши в соответствии с подсказкой в виде клавиатуры, отображаемой рядом с
полем номера ЦП (рис. 10).
Например, для ввода числа 35 требуется нажать клавиши "F3" и "F5", после чего "Enter".
Рис. 10
После того как заданное количество номеров введено, выделяется кнопка "Распознать".
При нажатии клавиши "Enter" производится определение конфигурации станции.
Окно настройки сети закрывается нажатием клавиши "Enter" при выбранной кнопке "Вы-
ход" или нажатием клавиши Esc.
4.7.2. Настройка параметров Регистраторов
Настройка параметров Регистраторов производится в окне "Редактирование" (рис. 11),
которое открывается при выборе пункта меню "\Измерения\Параметры" или при нажатии
клавиши F6. Этот пункт меню становится доступным только после определения конфигурации
станции (п. 4.7.1.).
Рис. 11
Окно "Редактирование" включает в себя шесть страниц. Выбор страницы осуществляется
клавишами "", "". Выбор пунктов на странице и переход к кнопкам "ОК" и "Отмена" осу-
ществляется клавишами "", "".
Для пересылки параметров в Регистраторы и завершения работы в окне "Редактирование"
используется кнопка "ОК". Кнопка "Отмена" или нажатие на клавишу "Esc" используется для
отмены настроек параметров, выполненных в последнем сеансе работы в окне, и завершении
работы окна. Выбор между кнопками "ОК" или "Отмена" производится клавишами "", "".
Нажатие выбранной кнопки осуществляется нажатием клавиши "Enter".

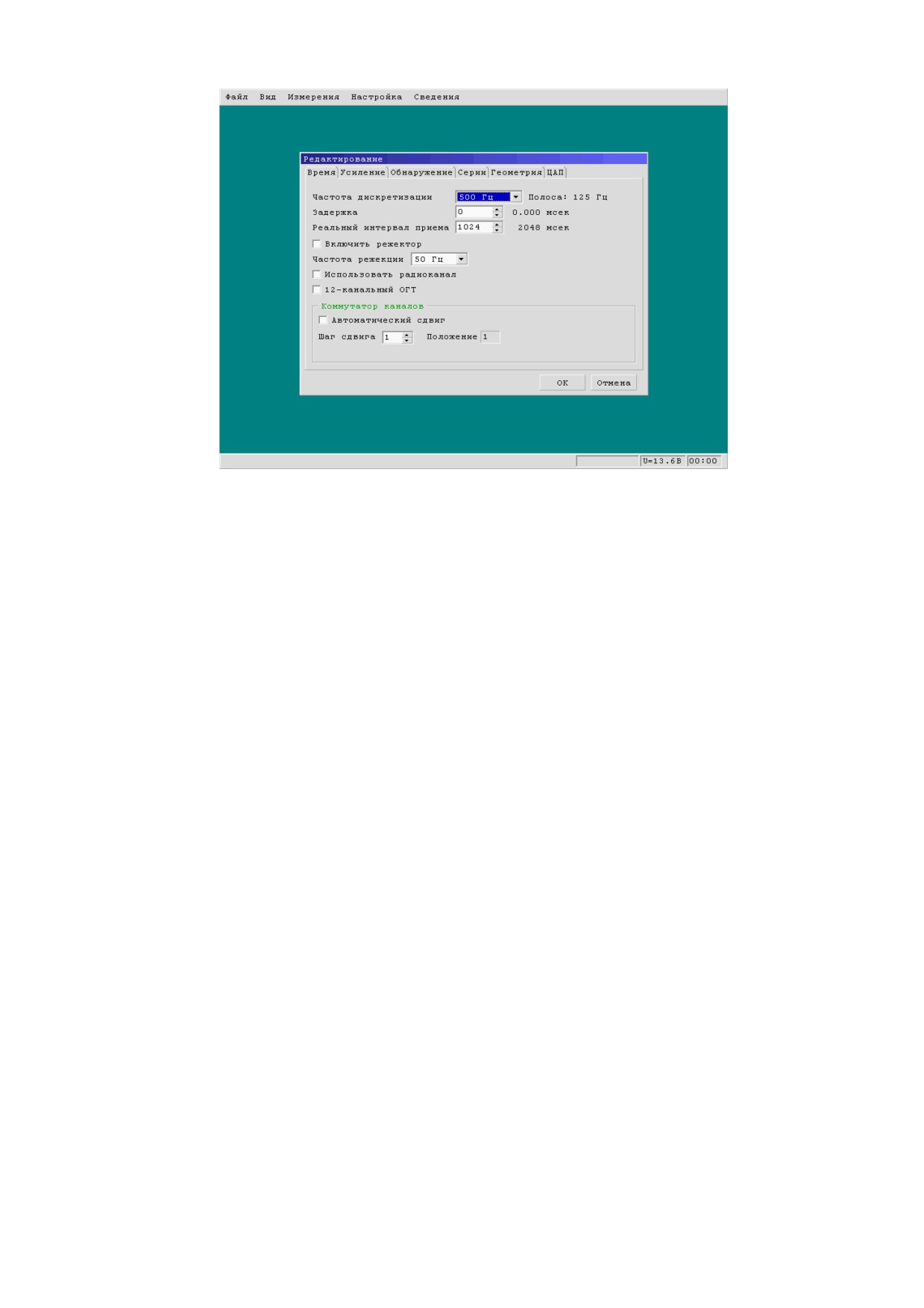

Страница "Время" содержит следующие пункты.
1) Частота дискретизации (Fд) - установка частоты дискретизации АЦП, рабочая поло-
са частот при этом определяется как Fд/4.
2) Задержка - определяет задержку записи относительно синхросигнала (если задержка
отрицательная, то производится запись предыстории). Задержка задается в отсчетах
АЦП. Справа от пункта отображается время задержки в миллисекундах.
3) Реальный интервал приема - задает количество отсчетов на один канал. Справа от
пункта выводится время записи, которое определяется количеством отсчетов и часто-
той дискретизации.
4) Включить режектор - установка "галочки" в поле данного пункта позволяет исполь-
зовать режекторный фильтр.
5) Использовать радиоканал - установка "галочки" в поле данного пункта позволяет ис-
пользовать блоки системы отметки момента для связи с источником синхроимпульса.
6)
12-канальный ОГТ - включает режим программной эмуляции 12-ти канального комму-
татора каналов. В этом режиме осуществляется прием данных с 12 каналов. Каналы, с
которых осуществляется прием, определяются текущим положением коммутатора ка-
налов. Текущее положение может изменяться автоматически или вручную. Для того,
чтобы положение изменялось автоматически необходимо установить флаг "Автомати-
ческий сдвиг". Величина сдвига определяется пунктом "Шаг сдвига".
7) Автоматический сдвиг - включает режим автоматического смещения положения
коммутатора каналов. Смещение положения осуществляется после каждой суммарной
записи, если задан режим суммирования или после однократной записи, если режим
суммирования не задан.
8) Шаг сдвига - определяет значение, насколько должно осуществляться смещение по-
ложения коммутатора каналов.
9) Положение - отображает текущее положение коммутатора каналов.
Для изменения значений пунктов 1)..3) необходимо выбрать соответствующий пункт и
нажать клавишу "Enter", клавишами "" или "" установить требуемое значение и нажать кла-
вишу "Enter".
Переключение значения пункта 4) осуществляется нажатием клавиши "Enter".
Страница "Усиление" дает возможность установки усиления для любого канала станции
(рис. 12). Значение усиления задается в пункте "К усил.". Усиление для выбранных каналов ус-
танавливается в диалоговом режиме при нажатии на кнопку "Установить". При этом отобража-
ется поле, в котором предлагается выбрать с какого по какой канал устанавливать заданное
усиление (рис. 13).
Рис. 12.
Рис. 13.

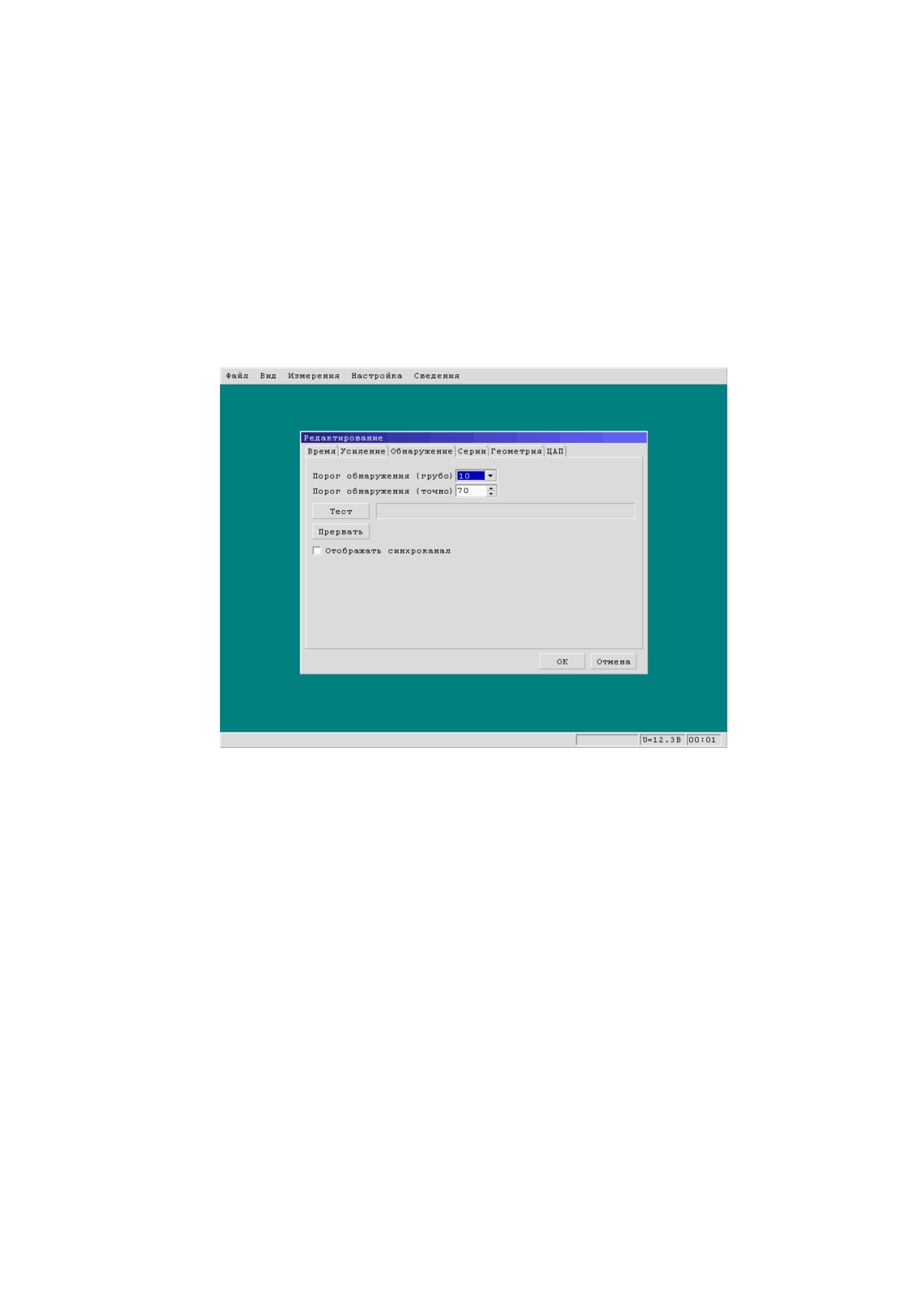

Страница "Обнаружение" позволяет задать параметры синхроканала, которые состоят из
двух пунктов Порог обнаружения (грубо) и Порог обнаружения (точно).
"Грубый" порог обнаружения определяет уровень воспринимаемого сигнала. При задан-
ном единичном "Грубом" пороге максимальная амплитуда синхросигнала соответствует 20 мВ,
при "грубом" пороге 10 - 200 мВ и при 100 - 2В соответственно.
"Точный" порог выставляется внутри "грубого" диапазона.
На странице "Обнаружение" можно проверить правильность установки порогов (рис. 14).
Для этого нужно выбрать кнопку "Тест" и нажать "Enter". Результат тестирования будет выве-
ден в окне справа от кнопки при превышении сигнала на синхроканале заданного порога. Если
результат тестирования не выводится, следует выбрать кнопку "Прервать" и нажать "Enter",
вследствие чего тестирование будет прервано. Далее необходимо откорректировать установку
порогов и повторить тестирование.
Рис. 14
Пункт "Отображать синхроканал" дает возможность просмотра сигнала в графическом
виде на текущей странице и в окне "Запуск". Чтобы разрешить или запретить отображение сиг-
нала синхроканала, необходимо выбрать этот пункт и нажать "Enter".

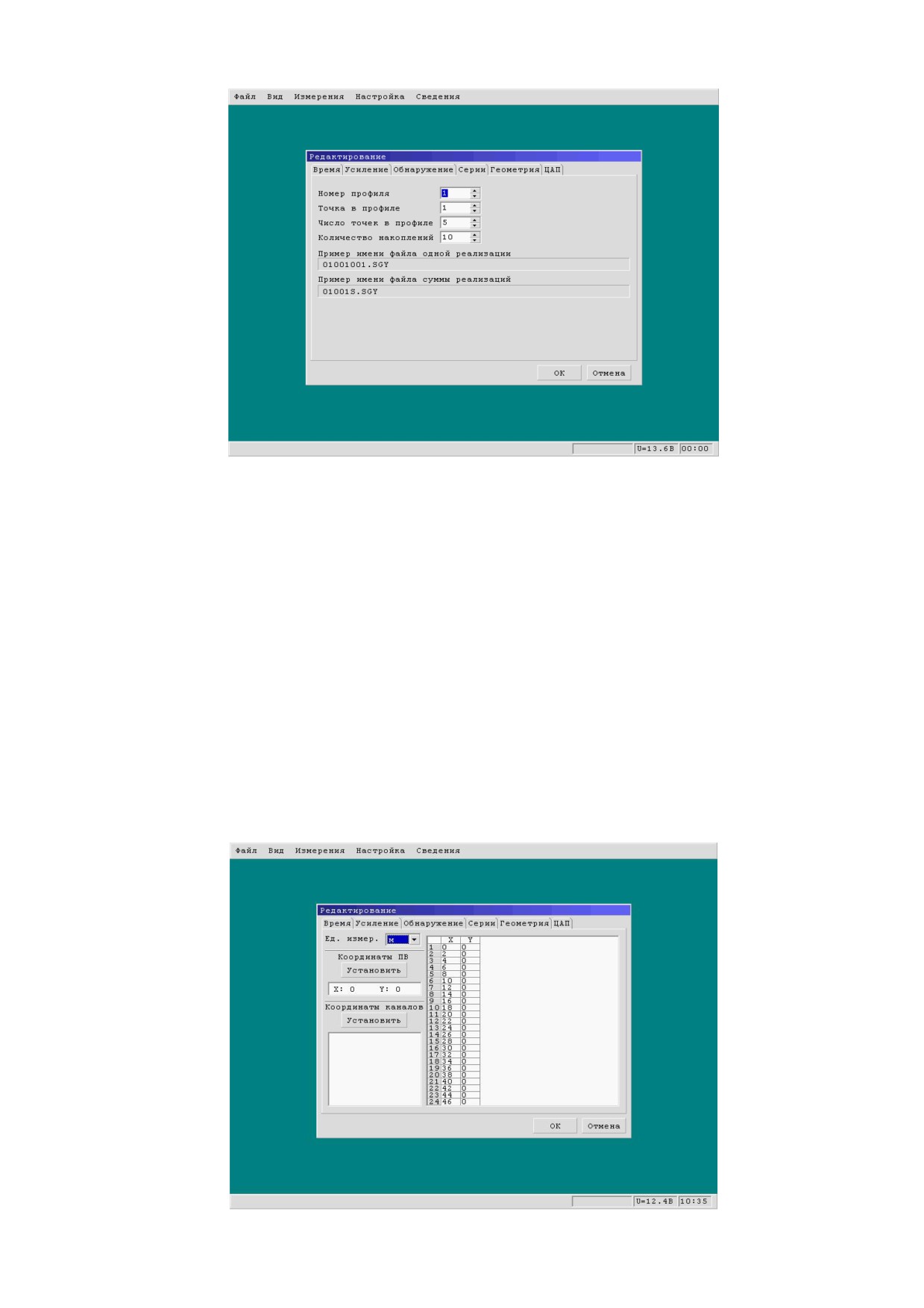

Страница "Серии" позволяет задать структуру автоматического сохранения принимаемых
сейсмограмм (рис. 15).
При автоматическом сохранении файлов осуществляется автоматическое присвоение
имен файлам. Имена присваиваются следующим образом:
1) первые две цифры в имени файла обозначают номер профиля;
2) следующие три цифры обозначают номер точки;
3) следующие три цифры обозначают порядковый номер реализации при накоплении или
буква S обозначает, что файл является файлом суммы реализаций, полученных при на-
коплении на текущей точке;
Расширение файлов "SGY" обозначает, что файл имеет SegY формат.
Рис. 15
Страница включает в себя следующие пункты.
1) Номер профиля - задает номер профиля, с которого начнется нумерация файлов.
2) Точка в профиле - задает номер точки в профиле, с которого начнется нумерация фай-
лов в текущем профиле.
3) Количество точек в профиле - задает количество точек в профиле. Запись всех точек
профиля обозначает переход к новому профилю, в связи с этим, номер профиля увели-
чится на один, а нумерация точек начнется с единицы.
4) Количество накоплений - задает количество реализаций, которые будут накоплены в
суммарном файле, или которые необходимо записать перед переходом на следующую
точку.
В полях примеров имен файлов отображаются имена файлов, в которые начнется запись
при следующем запуске.
Страница "Геометрия" позволяет задать относительные координаты каналов на местно-
сти, а также координаты пункта возбуждения (рис. 16).
Рис. 16
Пункт "Ед. измер." предназначен для настройки единиц измерения (метры/дециметры)
при вводе координат.
Для того чтобы установить координаты пункта возбуждения, необходимо выбрать кнопку
"Установить" под строкой "Координаты ПВ" и нажать "Enter". При этом на экране отобразится
подсказка в виде клавиатуры, поясняющая какие клавиши должны быть использованы для вво-
да требуемого значения.

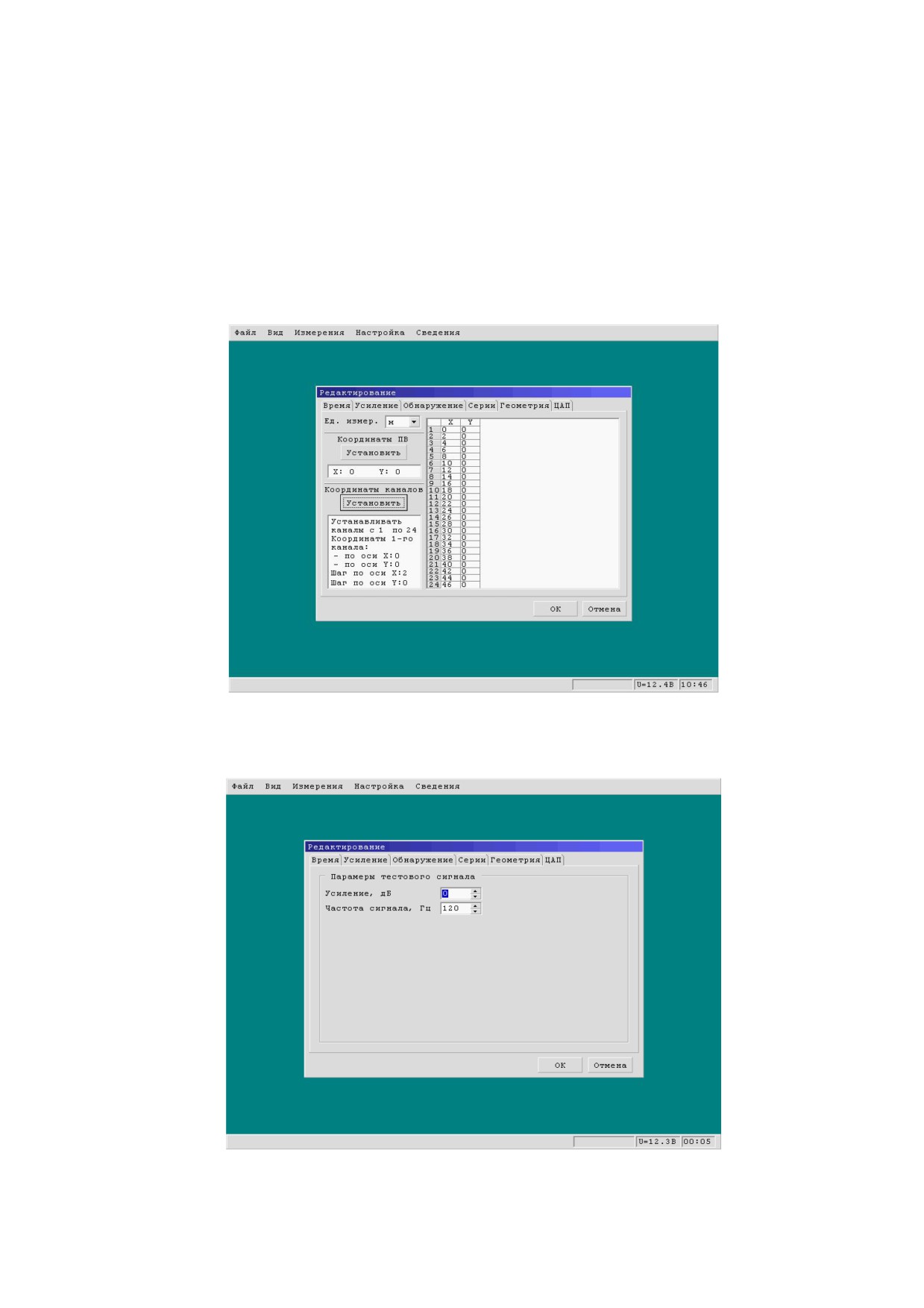

Для установки координат каналов необходимо выбрать кнопку "Установить" под строкой
"координаты каналов" и нажать "Enter". Ввод координат осуществляется в диалоговом режиме
(рис. 17). Также как и при установке координат пункта взрыва на экран выводится подсказка в
виде клавиатуры при вводе значений. На поле справа выводятся заданные координаты для каж-
дого канала.
Рис. 17
Страница "ЦАП" позволяет задать параметры синус-тест генератора (рис. 18).
Рис. 18
В пункте "Усиление" изменяется амплитуда сигнала, формируемого синус-тест генерато-
ром, а в пункте "Частота сигнала" соответственно частота. Изменение значений производится:
1) выбором пункта;
2) нажатием "Enter";
3) изменением значения клавишами "", "";
4) нажатием "Enter".
4.7.3. Выполнение сейсмических записей

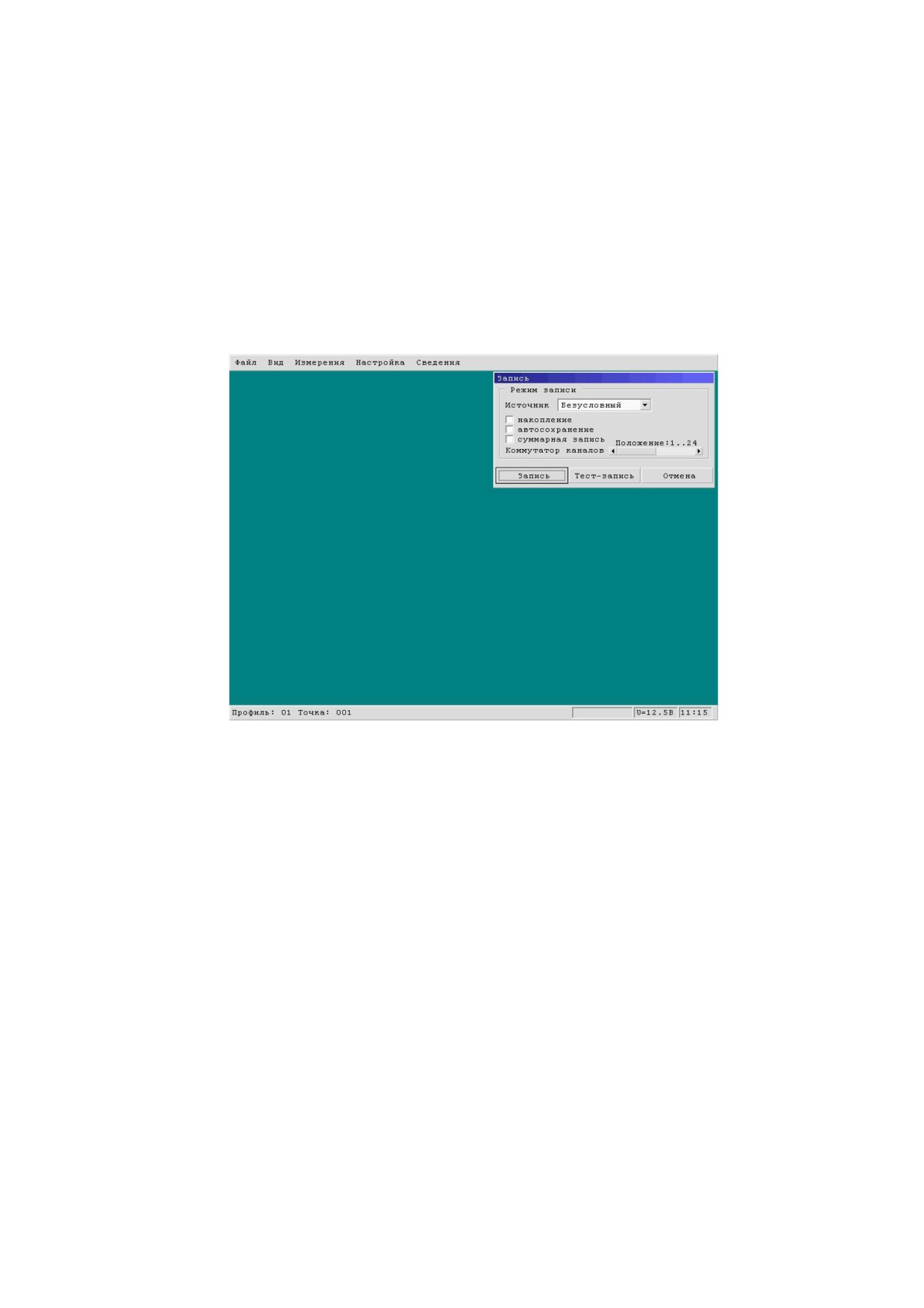

Выбор режима сейсмических записей и запуск Регистраторов на их выполнение осущест-
вляется в окне "Запись", которое открывается при выборе пункта меню \Измерение\Запуск или
при нажатии на "быструю" клавишу F5 (рис. 19).
Рис. 19
Окно содержит пять пунктов выбора режимов записи:
1) источник;
2) накопление;
3) автосохранение;
4) суммарная запись;
5) положение коммутатора каналов,
а также три кнопки управления:
1) Запись;
2) Тест-запись;
3) Отмена.
Выбор пункта и переход к кнопкам управления осуществляется клавишами "", "". Для
изменения состояния пункта 1) необходимо: нажать "Enter"; выбрать требуемый пункт клави-
шами "", ""; нажать "Enter". Изменение состояния пунктов 2)..4) осуществляется нажатием
клавиши "Enter".
Выбор кнопки управления (если одна из них уже выбрана) осуществляется клавишами
"", "". Нажатие выбранной кнопки осуществляется нажатием клавиши "Enter".
В пункте "Источник" осуществляется выбор источника, по которому Регистраторы начи-
нают запись данных, поступающих с сейсмических каналов. Предусмотрены четыре режима
запуска:
1)
Безусловный - этот режим запуска предназначен для работы с внешним источником
возбуждения. Запуск производится по внутреннему таймеру Регистратора, при этом
на выводе "ОК" разъема "СИ" формируется импульс запуска обратной полярности
для внешнего источника ударного типа.
2)
По замыканию - режим, при котором Регистратор начинает запись в момент замы-
кания контактов 1 и 2 разъема СИ.
3)
По размыканию - режим, при котором Регистратор начинает запись в момент раз-
мыкания контактов 1 и 2 разъема СИ.
4)
По обнаружению - в этом режиме источником синхросигнала является сейсмопри-
емник. Запись начинается, когда сигнал, поступающий с сейсмоприемника, превы-
шает заданный порог.
Пункт "накопление" включает режим записи с накоплением. Если включено накопление,
то при нажатии на кнопку "Запись" Блок управления будет выдавать команду "Начать запись"
то количество раз, которое определено параметром "Количество накоплений" (Окно "Редакти-
рование", Страница "Серии", п.4.7.2).
Пункт "суммарная запись" разрешает суммирование полученных реализаций.
Пункт "автосохранение" разрешает автосохранение результатов накопления в файлы.
Автосохранение не работает, если режим накопления не включен. Если суммарная запись раз-
решена, то в результате накопления будет создаваться один файл суммы. Если суммарная за-
пись не разрешена, то суммирование реализаций не производится, каждая реализация записы-
вается в отдельный файл.
Пункт "положение коммутатора каналов" позволяет вручную настроить положение
коммутатора каналов с помощью клавиши "", "".
При нажатии на кнопку "Запись" Блок управления выдает команду Регистраторам на на-
чало записи данных, поступающих с сейсмических каналов. Запись будет осуществляться в со-
ответствии с установленными режимами записи.
При нажатии на кнопку "Тест-запись" Блок управления выдает команду Регистраторам на
начало записи данных, поступающих от синус-тест генератора. Запись будет осуществляться в
соответствии с установленными режимами записи.

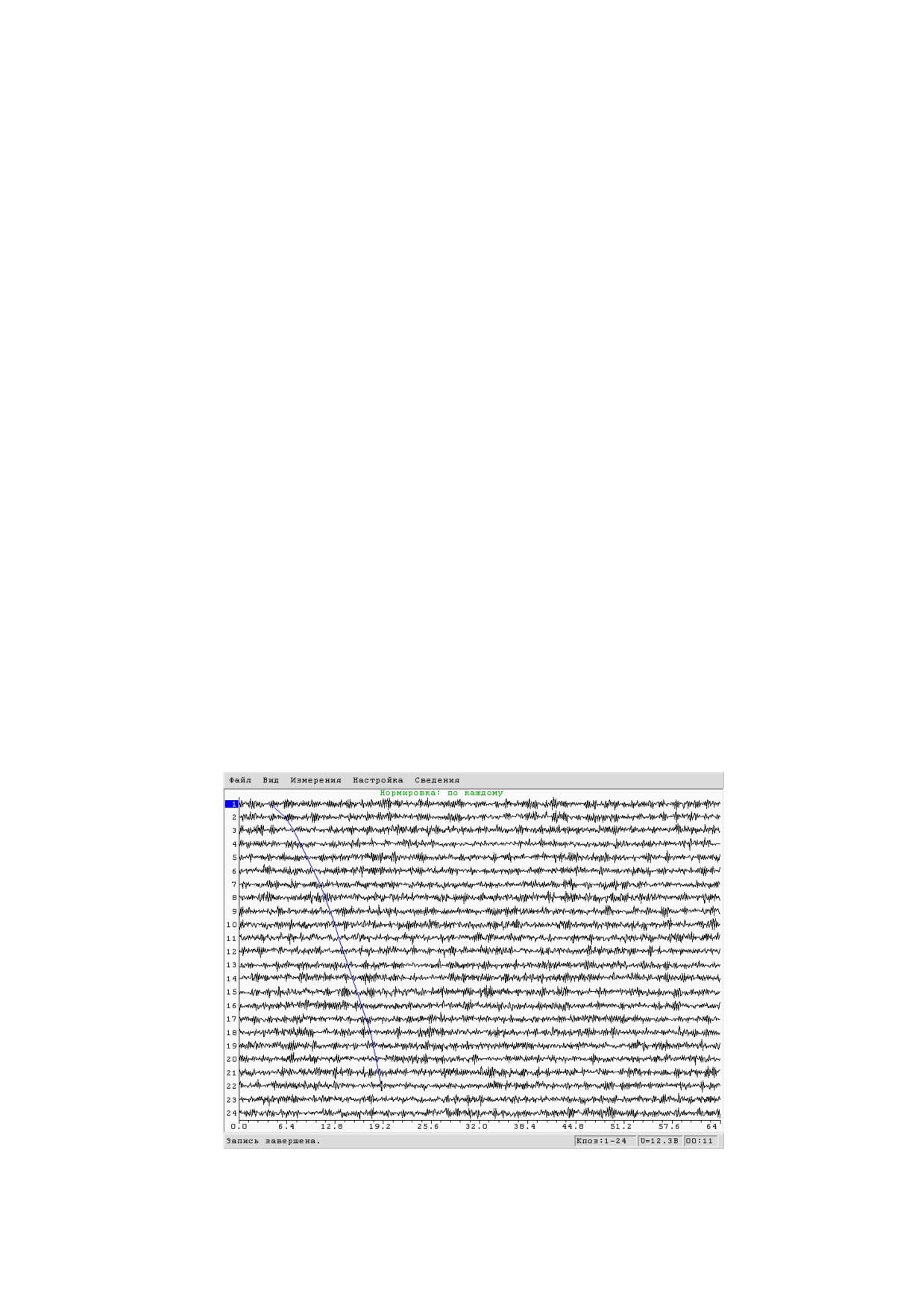

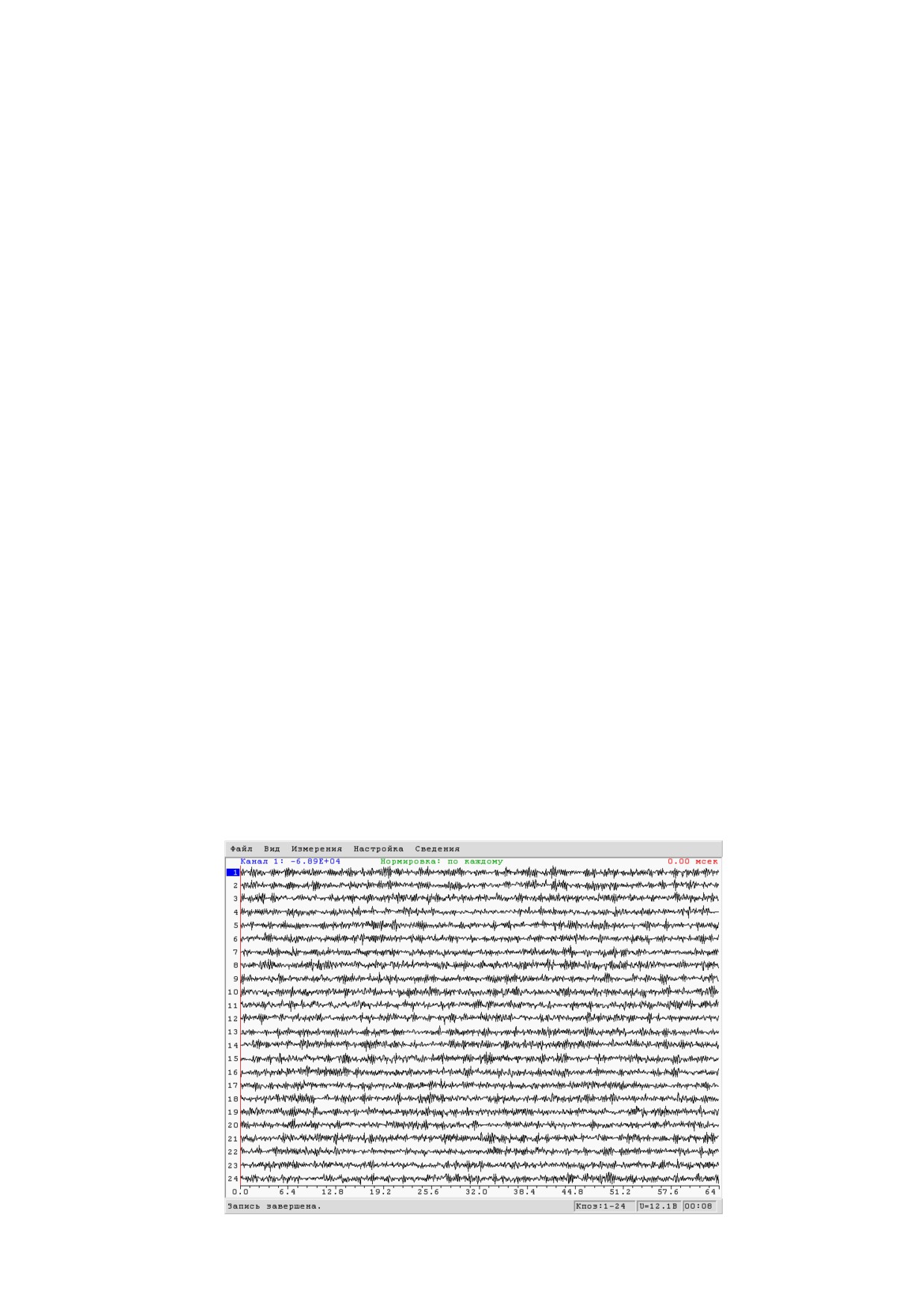

По мере выполнения записей результат выполнения отображается в статусной строке. Ре-
зультаты записей отображаются в графическом виде (рис. 20).
При нажатии на кнопку "Отмена" или нажатии на клавишу "Esc" команды не выдаются,
окно закрывается.
Рис. 20

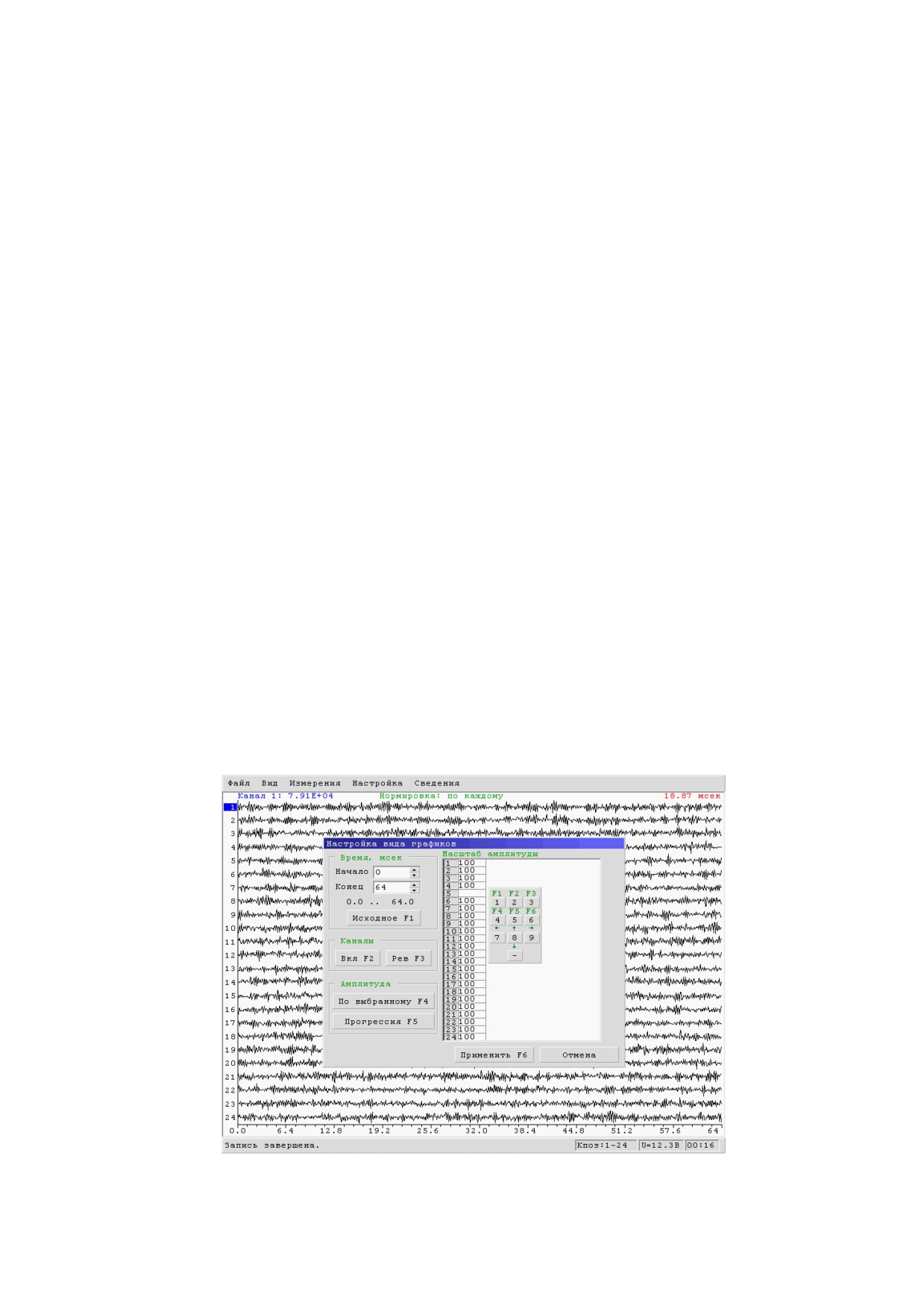

4.8. Просмотр сейсмических записей в графическом виде
После выполнения сейсмической записи или открытия SegY файла между строкой меню и
строкой состояния отображается окно графического представления сейсмических записей.
При открытии окна становятся доступными все подпункты пункта "Вид", которые пред-
назначены для изменения вида отображения графиков. Переход из окна в меню и обратно осу-
ществляется нажатием клавиши "Esc".
Окно графических записей может работать в двух режимах:
1)
определение амплитуды и времени относительно начала записи любого отсчета лю-
бого канала;
2)
построение годографа.
Для переключения между этими режимами необходимо выбрать подпункт меню
"\Вид\Годограф". Если окно находится в режиме построения годографа, то слева от наименова-
ния подпункта выводится "галочка".
Определение времени какого-либо отсчета осуществляется перемещением маркера (вер-
тикальной линии красного цвета) вдоль оси времени. Перемещение осуществляется нажатием
на клавиши "", "". В правом верхнем углу отображается время, соответствующее позиции
маркера.
В левом верхнем углу окна выводится амплитуда отсчета активного канала, соответст-
вующего позиции маркера. Выбор активного канала производится клавишами "", "".
В режиме годографа маркер имеет вид крестика. Перемещение маркера по графикам осу-
ществляется клавишами "", "", "", "". При нажатии клавиши "Enter" маркер меняет вид,
и окно переходит в режим измерения скорости распространения сейсмической волны. Скорость
измеряется от зафиксированной позиции маркера до текущей позиции при перемещении его по
полю графиков. Повторное нажатие на клавишу "Enter" в режиме измерения скорости позволя-
ет отметить позицию как одну из точек годографа, при этом в данной точке отображается до-
полнительный маркер синего цвета. Выход из режима измерения скорости осуществляется при
нажатии на клавишу "Esc". Если на графике отмечено более одной позиции годографа, то при
выходе из режима измерения скорости позиции годографа соединяются синей линией (рис. 21).
Рис. 21
Построенный годограф может быть сохранен в файл через подпункт меню "\Файл\Сохр.
годограф" (п.4.10.4).
4.9. Настройка вида графиков
Вид графиков может быть изменен. Для настройки вида графиков исользуются четыре
подпункта пункта меню "Вид":
1) настройка - открывает окно настройки вида графиков;
2) по максимуму/по каждому - переключение способа нормировки (по максимуму - нор-
мировка производится по максимуму, определенному во всех каналах; по каждому -
нормировка производится по максимумам каждого канала);
3) заливка сверху - включается заливка областей графиков, в которых отсчеты больше
среднего значения;
4) заливка снизу - включается заливка областей графиков, в которых отсчеты меньше
среднего значения.
4.9.1. Управление окном настройки вида графиков
Подпункт "\Вид\Настройка" открывает окно настройки вида графиков (рис. 22).
Рис. 22
Выбор пунктов и кнопок окна осуществляется клавишами "", "", "", "". Нажатие на
выбранную кнопку производится нажатием клавиши "Enter" или нажатием соответствующей
"быстрой" клавиши. Для изменения значений пунктов необходимо:
1) выбрать пункт;
2) нажать "Enter";
3) установить значение клавишами "", "";
4) нажать "Enter".
Кнопка "Применить" предназначена для применения настроек к графикам и закрытия ок-
на.
Кнопка "Отмена" (или нажатие на клавишу "Esc") предназначена для закрытия окна без
применения настроек.
4.9.2. Настройка масштаба отображения времени
Пункты и кнопка поля "Время" окна настройки вида графиков предназначены для мас-
штабирования графиков по времени. Чтобы изменить время начала вывода графиков, необхо-
димо изменить значение в пункте "Начало". Для изменения времени конца вывода графиков
необходимо изменить значение в пункте "Конец". Для установки исходного времени графиков
нужно нажать кнопку "Исходное".
4.9.3. Настройка количества отображаемых каналов
Отображение каналов может осуществляться по выбору. Для того чтобы включить или
выключить какой-либо канал, необходимо перейти в окно масштаба амплитуды окна настройки
вида графиков, установить маркер на требуемый канал и нажать "Enter", при этом кнопка номе-
ра канала изменит свое состояние (нажата/отжата). Если кнопка номера канала нажата, то канал
будет отображаться и наоборот.
Кнопки поля "Каналы" предназначены для быстрого включения (выключения) каналов,
предназначеных для отображения. Кнопка "Вкл" обеспечивает включение всех каналов, кнопка
"Рев" осуществляет переключение всех кнопок каналов.
4.9.4. Настройка масштаба амплитуды
Для настройки масштаба амплитуды необходимо выбрать поле амплитуды канала окна
"Масштаб амплитуды", в котором требуется изменить значение и нажать "Enter". При этом
справа от поля амплитуды отобразится подсказка в виде клавиатуры, поясняющая, какие кла-
виши должны быть использованы для ввода требуемого значения (рис. 23). Масштаб амплиту-
ды вводится в процентах, т.е. значение 100 соответствует нормировке по максимуму в канале.
Если введен отрицательный масштаб, то график будет отображен инверсно. После введения
масштаба необходимо нажать "Enter".
Рис. 23
Кнопки поля "Амплитуда" позволяют произвести быстрое заполнение полей амплитуды
канала окна "Масштаб амплитуды". При нажатии на кнопку "По выбранному" будут заполнены
поля амплитуды для всех каналов в соответствии со значением, помеченным серым цветом.
При нажатии на кнопку "Прогрессия" будут заполнены все поля масштаба амплитуды с про-
грессией, равной разности между значением, помеченным серым цветом и значением, установ-
ленным в предыдущем канале.
4.10. Работа с файлами
4.10.1. Функции окна "Открыть"
Окно "Открыть" обеспечивает следующие функции для работы с файлами:
1) открыть файл SegY формата;
2) выделить файлы (используется при удалении и суммировании);
3) суммировать выделенные файлы SegY формата;
4) удалить файл или выделенные файлы;
5) очистка (форматирование) Flash-диска.

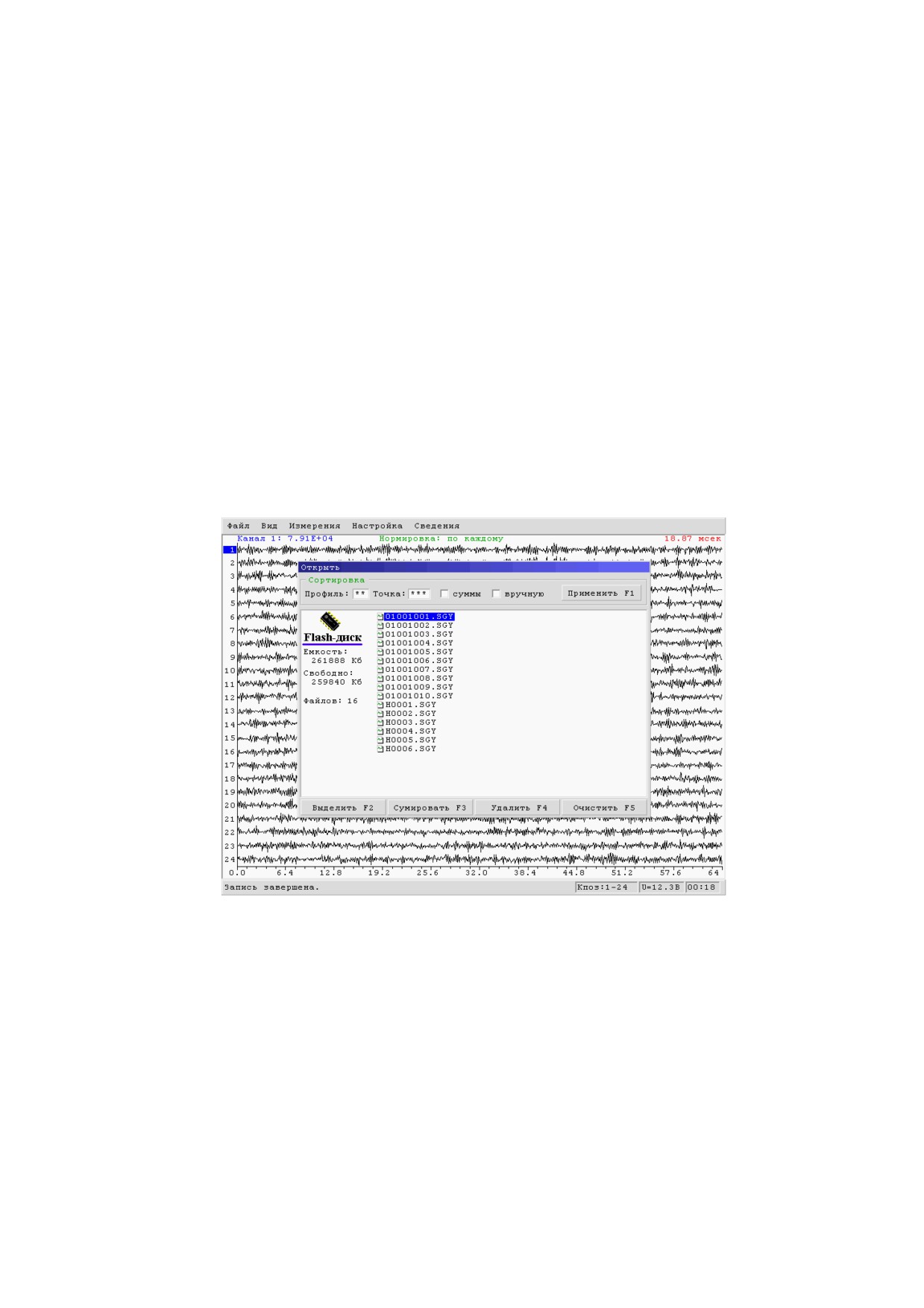

Оно открывается при выборе пункта меню "\Файл\Открыть" или при нажатии клавиши
"F1" (рис. 24). Закрытие окна производится при нажатии на клавишу "Esc".
Рис. 24
Для удобного отображения SegY-файлов, хранящихся на Flash-диске, в окне предусмот-
рена возможность сортировки по следующим признакам:
1) Профиль - обеспечивает отображение файлов только заданного профиля;
2) Точка - обеспечивает отображение файлов только заданной точки;
3) Суммы - обеспечивает отображение только суммарных файлов;
4) Вручную - обеспечивает отображение файлов, записанных вручную.
Если признаки не установлены, то отображаются все файлы, хранящиеся на диске.
Выбор файлов в окне и пунктов сортировки осуществляется клавишами "", "", "",
"".
Для того, чтобы изменить пункты сортирвки "Профиль" или "Точка" необходимо:
1) выбрать пункт;
2) нажать"Enter";
3) ввести номер профиля, пользуясь подсказкой в виде клавиатуры, поясняющей какие
клавиши могут быть использованы для ввода требуемого значения (рис. 25);
4) нажать "Enter".
Если значение не было введено , то признак сортировки снимается (в выбранном поле
отображаются значки "*").
Рис. 25
Для изменения признаков "сумма" и "вручную" необходимо выбрать пункт и нажать "En-
ter".
Чтобы измененные признаки вступили в силу, необходимо нажать клавишу "F1" или вы-
брать кнопку "Применить" и нажать клавишу "Enter".
Для того, чтобы открыть файл SegY формата, необходимо выбрать файл с расширением
SGY и нажать "Enter".
Для выделения файлов требуется установить маркер на файл, предназначенный для вы-
деления и нажать клавишу F2.
Суммирование производится только для выделенных файлов. В связи с этим, необходи-
мо выделить файлы, предназначенные для суммирования, и нажать клавишу "F3", при этом за-
крывается окно "Открыть" и в правом верхнем углу открывается окно настройки суммирования
(п.4.10.2).
Удаление файлов осуществляется при нажатии на кнопку "F4". Если есть выделенные
файлы, то производится удаление выделенных файлов. Если ни один файл не выделен, то уда-
ляется файл, на котором установлен маркер.
Для очистки диска необходимо нажать кнопку "F5", при этом открывается диалоговое
окно, предупреждающее о начале форматирования диска (рис. 26). Для продолжения операции
необходимо выбрать кнопку "Да" клавишами "", "" и нажать "Enter", для отмены - выбрать
кнопку "Нет" и нажать "Enter".
Рис. 26
4.10.2. Суммирование
При выделении файлов для суммирования и нажатии клавиши "F3" в окне "Открыть"
(п.4.10.1), открывается первый из выделенных файлов и в правом верхнем углу окно настройки
суммирования. Окно слева содержит поле имени текущего файла, справа - поле знака суммиро-
вания и кнопку "Суммировать" (рис. 27).
Рис. 27
Перед суммированием можно просмотреть все файлы, предназначенные для суммирова-
ния с помощью клавиш "", "", изменить знак суммирования или исключить файл из сумми-
рования клавишами "", "", при этом в поле знака должен отображаться либо знак суммиро-
вания, либо пустое поле соответственно.
Суммирование осуществляется при нажатии на клавишу "Enter". Отмена суммирования
производится при нажатии клавиши "Esc".
4.10.3. Сохранение сейсмических записей вручную
Если сейсмическая запись не была сохранена в автоматическом режиме, её можно сохра-

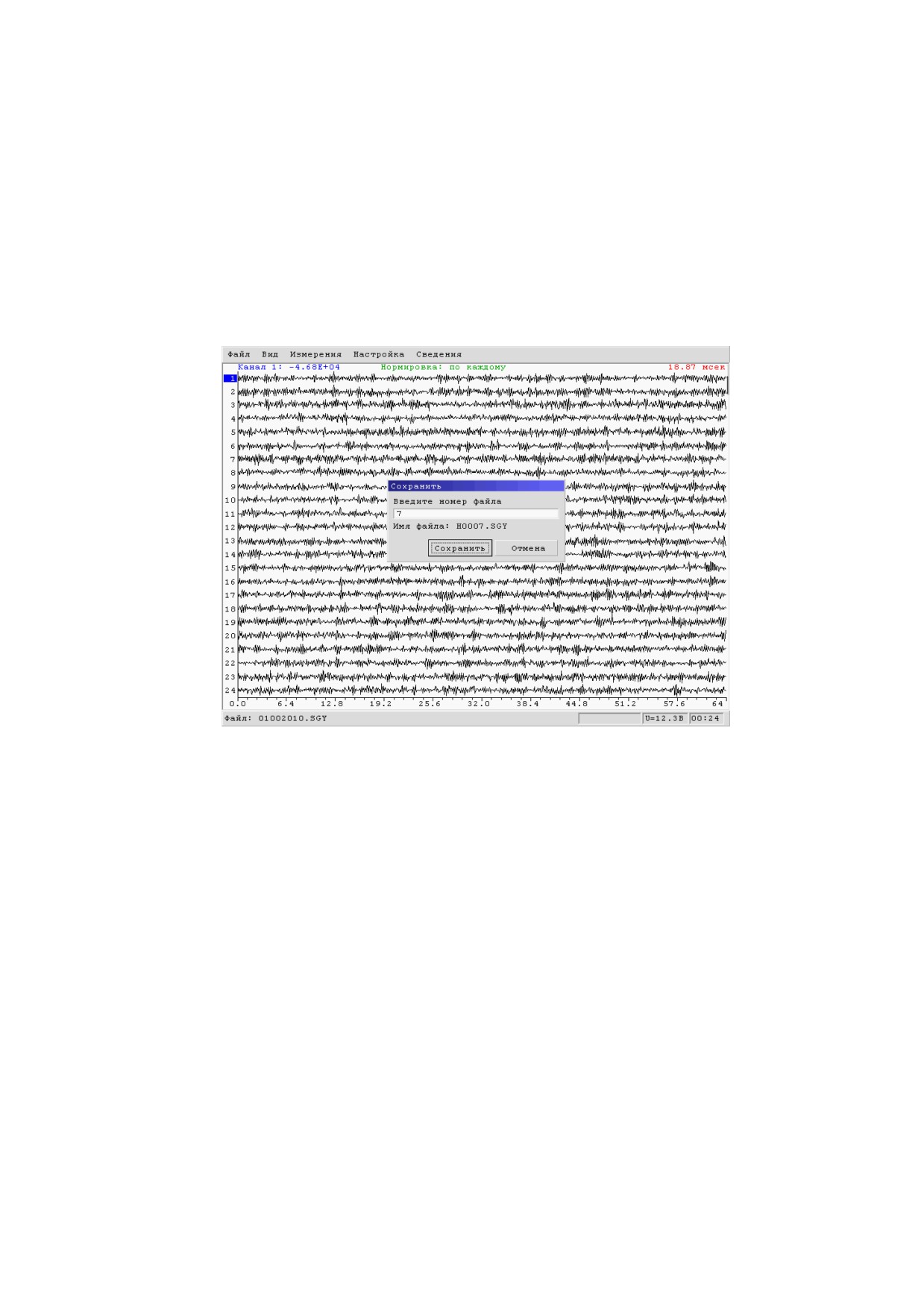

нить вручную, выбрав подпункт меню "\Файл\Сохранить" или нажав клавишу F2, при этом
открывается окно "Сохранить" (рис. 28). Подпункт становится доступным в случае выполнения
сейсмической записи.
Рис. 28
Файлы, сохраненные вручную, имеют следующий вид имени файла:
H<Номер>.SGY,
где символ "H" - признак файла, сохраненного вручную, <Номер> - четырехзначный номер
файла, .SGY - расширение.
Четырехзначный номер файла задается в поле ввода номера. Для того чтобы задать номер
файла, необходимо:
1) выбрать поле ввода нажатием клавиши "";
2) нажать "Enter";
3) ввести номер, используя подсказку в виде клавиатуры;
4) нажать "Enter".
При открытии окна производится поиск последнего номера файла, сохраненного вручную,
и в поле ввода номера отображается следующий номер.
Например, на диске хранятся файлы: H0001.SGY, H0002.SGY, H0004.SGY.
Следовательно, в поле ввода номера будет выведен номер 5.
Для возврата к кнопкам "Сохранить", "Отмена" требуется нажать клавишу "". Выбор
между кнопками "Сохранить" и "Отмена" осуществляется клавишами "", "". Для сохране-
ния файла необходимо выбрать кнопку "Сохранить", для отмены сохранения выбрать кнопку
"Отмена" и нажать "Enter". Отменить сохранение можно нажатием клавиши "Esc".
4.10.4. Сохранение годографа
Для сохранения годографа используется подпункт "\Файл\Сохр. годограф". Он становит-
ся доступным только в том случае, если в годографе отмечено более одной позиции, и если
данные графического окна сохранены в файл. Файл годографа имеет текстовый формат. Имя
файла годографа остается таким же, как и у открытого файла, но расширение меняется на LOC.
Например: открытый файл - 01001001.SGY; файл годографа - 01001001.LOC.
4.10.5. Просмотр заголовка SegY файла
Для просмотра заголовка открытого файла используется подпункт "\Файл\Заголовок",
при этом открывается окно просмотра заголовка (рис. 29). Пункт становится доступным только
если файл открыт или произведено сохранение сейсмической записи в файл.
Рис. 29
Окно позволяет просматривать аппаратное усиление и координаты каждой трассы, кото-
рые отображаются в отдельном окне. Для этого необходимо:
1) клавишами "", "" выбрать пункт "Трасса N";
2) нажать "Enter";
3) просмотреть свойства трасс, переключая номера трасс клавишами "", "";
4) для выхода из режима просмотра трасс требуется нажать "Enter" или "Esc".
Закрытие окна осуществляется выбором кнопки "ОК" и нажатием клавиши "Enter", а так-
же нажатием клавиши "Esc".
4.10.6. Перезапись файлов на персональный компьютер
Для работы с Блоком управления персональный компьютер должен быть оснащен опера-
ционной системой Windows 98/2005/XP и Ethernet адаптером, поддерживающим скорость пере-
дачи данных - 10 Мбит/сек.
Перед началом работы с Блоком управления необходимо произвести настройку протокола
связи через Ethernet-адаптер персонального компьютера. Настройка осуществляется в следую-
щей последовательности:
1) открыть свойства сетевого окружения (рис. 30);
Рис. 30
2) открыть свойства Ethernet-адаптера (рис. 31);
Рис. 31

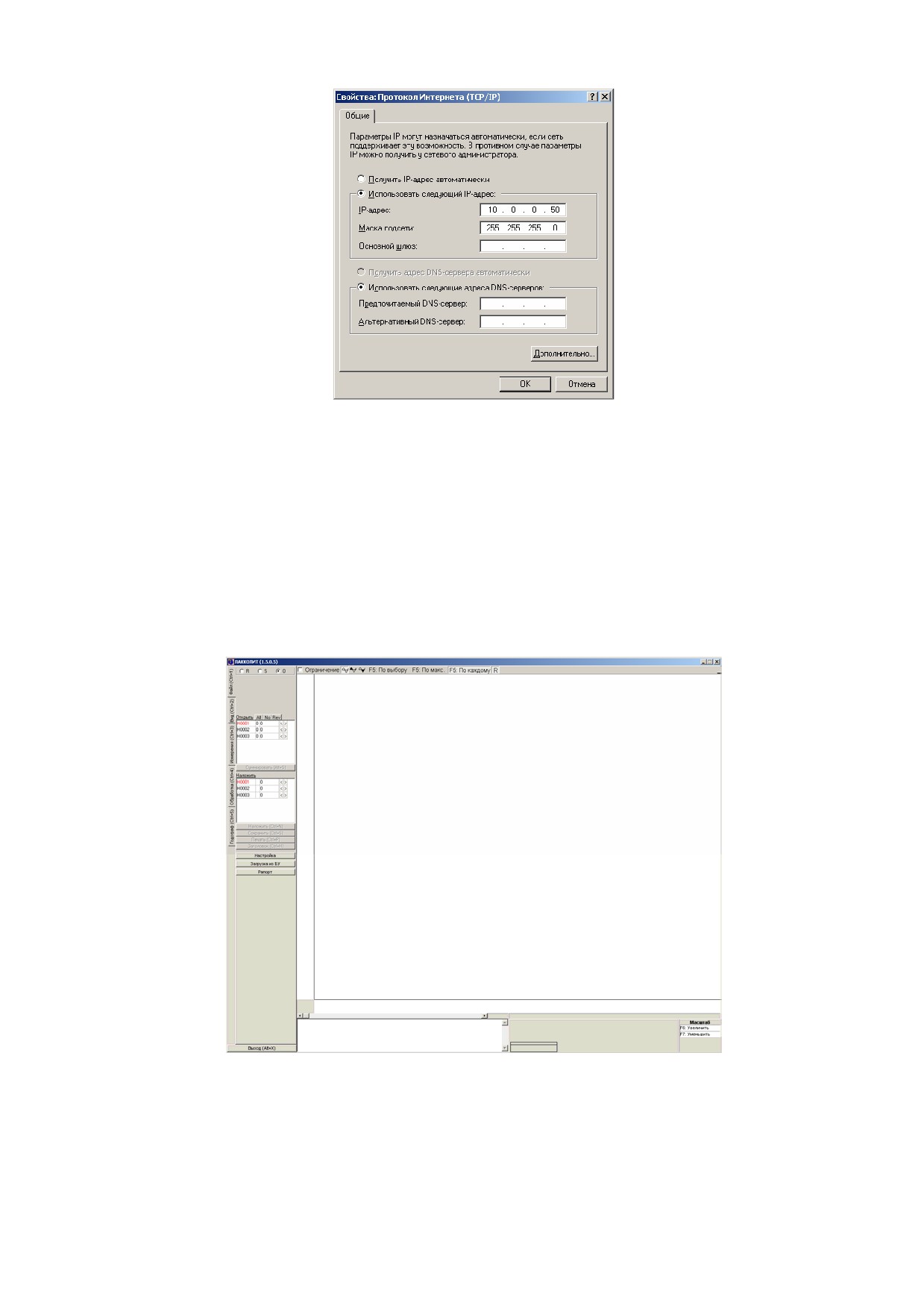

3) открыть свойства протокола Интернета (TCP/IP) и настроить:
IP-адрес: 10.0.0.X,
где X - любое число до 254, кроме 199 и 200;
маску подсети: 255.255.255.0 (рис. 32).
Рис. 32
Далее необходимо подключить Блок управления к настроенному Ethernet-адаптеру персо-
нального компьютера с помощью кабеля связи Ethernet, входящего в комплект поставки стан-
ции "Лакколит Х-М2". Кабель должен быть подключен к разъему X1 Блока управления и к
разъему RG-45 (10Base-T) персонального компьютера. При правильном подключении на блоке
управления должен зажечься светодиодный индикатор "Линия".
Для перезаписи файлов на персональный компьютер используется программа "Лакколит",
которую необходимо настроить для работы с регистратором сейсморазведочным "Лакколит 24-
M2". Настройка программы "Лакколит" должна осуществляться следующим образом:
1) запустить программу "Лакколит" и выбрать вкладку "Файл" (рис.33);
Рис. 33
2) вызвать окно "Настройки", нажав "кнопку" "Настройка";
3) в окне "Настройки" выбрать вкладку "Сеть" (рис. 34);
4) в поле "серийный номер" ввести серийный номер регистратора "Лакколит 24-М2";
5) в поле "IP-адрес" ввести номер 10.0.0.200;
Рис. 34
6) поле ввода серийного номера и IP-адреса нажать "кнопку" "ОК".
Для получения списка файлов, хранящихся на Flash-диске Блока управления, нажать
"кнопку" "Загрузка из БУ". При этом на экране отобразится окно "БУ" (рис. 35).
Рис. 35
Для копирования файлов необходимо:
1) с помощью "кнопки" "обзор" выбрать каталог, в который будут помещены файлы;
2) выделить файлы, используя "мышь", а также клавиши "Ctrl" или "Shift";
3) нажать "кнопку" "Копировать".
Переключатель "Преобразовывать имена файлов" обеспечивает преобразование имен
файлов в формат программы "Лакколит" (см. руководство оператора).
Кнопка "Удалить" обеспечивает удаление файлов, хранящихся на Flash-диске Блока
управления.
4.11. Определение напряжения питания Регистраторов
Напряжение питания Регистраторов отображается в окне "Напряжение питания". Для от-
крытия окна используется подпункт меню: "\Настройка\Напряжение питания".
Напряжение питания Регистраторов отображается только после определения конфигура-
ции станции (п.4.7.1).
Для закрытия окна требуется нажать клавишу "Enter" или "Esc".
5. Условия эксплуатации
Блок управления выполнен в пылебрызгозащищенном корпусе.
Диапазон рабочих температур Блока управления
- 20ºС .. + 50ºС.
6. Условия транспортирования и хранения
Блок управления в упаковке предназначен для перевозки любым видом транспорта.
При транспортировании самолетом аппаратура должна размещаться в герметизированном
отсеке.
Железнодорожные выгоны, контейнеры, кузова автомобилей, используемые для перевоз-
ки аппаратуры, не должны иметь следов перевозки цемента, угля, химикатов и т.п.
Места хранения Блока управления должны быть защищены от попадания пыли, паров ки-
слот и других агрессивных веществ.
Температура в месте хранения Блока управления должна быть не ниже +5ºС.























///////////////////////////////////////
