10. УСТАНОВКА ДЛЯ РЕГАЗИФИКАЦИИ СЖИЖЕННЫХ ГАЗОВ (1973 год)

10. УСТАНОВКА ДЛЯ РЕГАЗИФИКАЦИИ СЖИЖЕННЫХ ГАЗОВ

Сжиженные газы при использовании их бытовыми или промышленными потребителями подвергаются регазификации (испарению). Для регазификации может быть попользовано тепло окружающей среды или тепло специального теплоносителя. Тепло, необходимое для процесса регазификации. расходуется на испарение сжиженного газа и перегрев его паров до температуры окружающей среды. Количество этого тепла зависит от состава газа и давления, при котором происходит процесс регазификации. Следует различать испарение в замкнутом объеме и испарение в проточной системе. При испарении в замкнутом объеме необходимо, чтобы непрерывно отводились пары, а температура в сосуде поддерживалась постоянной. При проточной системе испарения сжиженные газы испаряются в теплообменнике, из которого выходят насыщенные или перегретые пары. В баллонах практически всегда происходит достаточное испарение сжиженных газов.

При непрерывном отборе паров из хранилища все время изменяются в нем состав и давление сжиженного газа. В такой системе невозможно полностью испарить всю жидкость. В емкости остается смесь, обогащенная высоко-кипящими компонентами. Производительность системы зависит от испарительной поверхности емкостей и их числа и в значительной степени от внешних атмосферных условий.

В проточной системе регазификации производительность не зависит от этих условий, так как испарение сжиженного газа осуществляется в специальном теплообменнике-испарителе.

Малогабаритный испаритель сжиженного газа представляет собой баллон, внутри которого расположен змеевик для подачи теплоносителя с температурой до 80° С. Производительность испарителя составляет примерно 50 кг/ч сжиженного газа.

Кожухотрубчатые испарители представляют собой теплообменник, внутри корпуса которого проходит пучок труб. Внутри труб проходит теплоноситель. В межтрубное пространство поступает сжиженный газ. В верхней части межтрубного пространства происходит перегрев пара жидкого газа. После этого газ из верхней части испарителя подается к потребителю. Производительность кожухотрубчатых испарителей 200 —1000 кг ч газа.

11. СЕБЕСТОИМОСТЬ ХРАНЕНИИ Н РАСПРЕДЕЛЕНИЯ СЖИЖЕННЫХ ГАЗОВ (1973 год)

Снабжение сжиженным газом коммунально-бытовых потребителей осуществляется от газораздаточных станций, которые являются основными производственными звеньями системы газораспределения в каждой из областей. От газо-раздаточных станций сжиженные газы транспортируются в автоцистернах и баллонах непосредственно потребителям, если радиусы доставки небольшие. На расстоянии более 75—100 км сжиженный газ транспортируется через сеть обменных складов или пунктов баллонов.

Одним из основных параметров, определяющих экономические показатели системы газораспределения, является реализация (оборот) сжиженного газа — количество газа (в т). поступившего и реализованного (отпущенного) на объектах распределения за год.

Сжиженный газ с газораздаточных станций в основном поступает на нужды населения (80—85% от общего объема). Остальная часть приходится на коммунально-бытовые организации и в меньшей мере — на мелкие промышленные предприятия.

Расходы газораздаточных станций могут быть сгруппированы по следующим статьям:

1) содержание и текущий ремонт газораздаточной станции;

2) содержание и текущий ремонт баллонов;

3) транспортные расходы по доставке газа абонентам, которые содержат затраты по доставке газа как населению, так и коммунально-бытовым и другим потребителям:

4) прочие расходы на содержание аварийно-диспетчерской службы и слесарей профилактиков, содержание групповых емкостей и некоторого домового оборудования (плит, колонок и др.)

Размер удельных издержек реализации газа по отдельным газовым хозяйствам колеблется в значительной степени. Себестоимость реализации газа зависит: от общих размеров оборота газа: от соотношения объемов газа, отпускаемого в автоцистернах и баллонах; от доли газа, реализуемого населению, в общем объеме реализации; от уровня транспортных расходов, в свою очередь определяемых средними радиусами доставки газа потребителям и их концентрацией; от соотношения количества газа, транспортируемого соответствующим транспортом газовых хозяйств и транспортом сторонних организаций и др. Так. себестоимость газораспределения в Ивановской и Ярославской областях в 1968 г. составила 43,1 и 39,5 руб/т. Во Владимирской области расходы на 1 т сжиженных газов значительно больше и составили 60,5 руб/т, что объясняется преобладанием баллонных установок (81.7% общего числа) и большой рассредоточенностью потребления (лишь 25% установок находятся во Владимире).

В табл. 11.5 приведены данные за 1968 г. о структуре издержек газораспределения по отдельным газовым хозяйствам. Транспортные и общеэксплуатационные расходы составляют около 60% всех затрат, прочие расходы от 20 до 30%. Содержание и текущий ремонт газораздаточных станций занимают 10— 15% всех затрат.

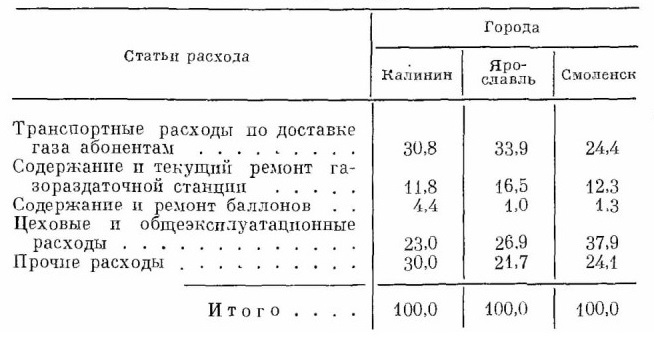

Таблица 11.5

Структура издержек (в %) газораспределения по некоторым городам

Структура себестоимости реализации сжиженных газов газовыми хозяйствами по экономическим элементам характеризуется большим удельным весом заработной платы обслуживающего персонала (до 60—70% всех затрат) и амортизационных отчислений (25—30%).
