2. ЭКОНОМИКА ОСНОВНЫХ РАЗМЕРОВ ВЕРТИКАЛЬНЫХ ЦИЛИНДРИЧЕСКИХ РЕЗЕРВУАРОВ НА НЕФТЕБАЗАХ (1973 год)

Резервуар заданного объема можно спроектировать в нескольких вариантах, изменяя его радиус или высоту. Очевидно, из всех вариантов один должен быть оптимальным. В 1883 г. акад. В. Г. Шухов предложил оптимальные размеры вертикального стального резервуара заданного объема определять по минимальному расходу металла на их сооружение. Классическое решение В. Г. Шухова до настоящего времени применяется в резервуаростроении без существенных изменений. Между тем в современных условиях это решение требует существенного дополнения. Разработанное в начале развития нефтяной промышленности, когда легкие фракции нефти до осветительного керосина не использовались, а единственным методом монтажа резервуаров являлось соединение листов с помощью заклепок, это решение, естественно, не могло учесть возрастающую роль эксплуатационных расходов и прогресса в технологии и экономике резервуаростроения. В общем случае экономичные размеры резервуаров зависят от следующих основных факторов:

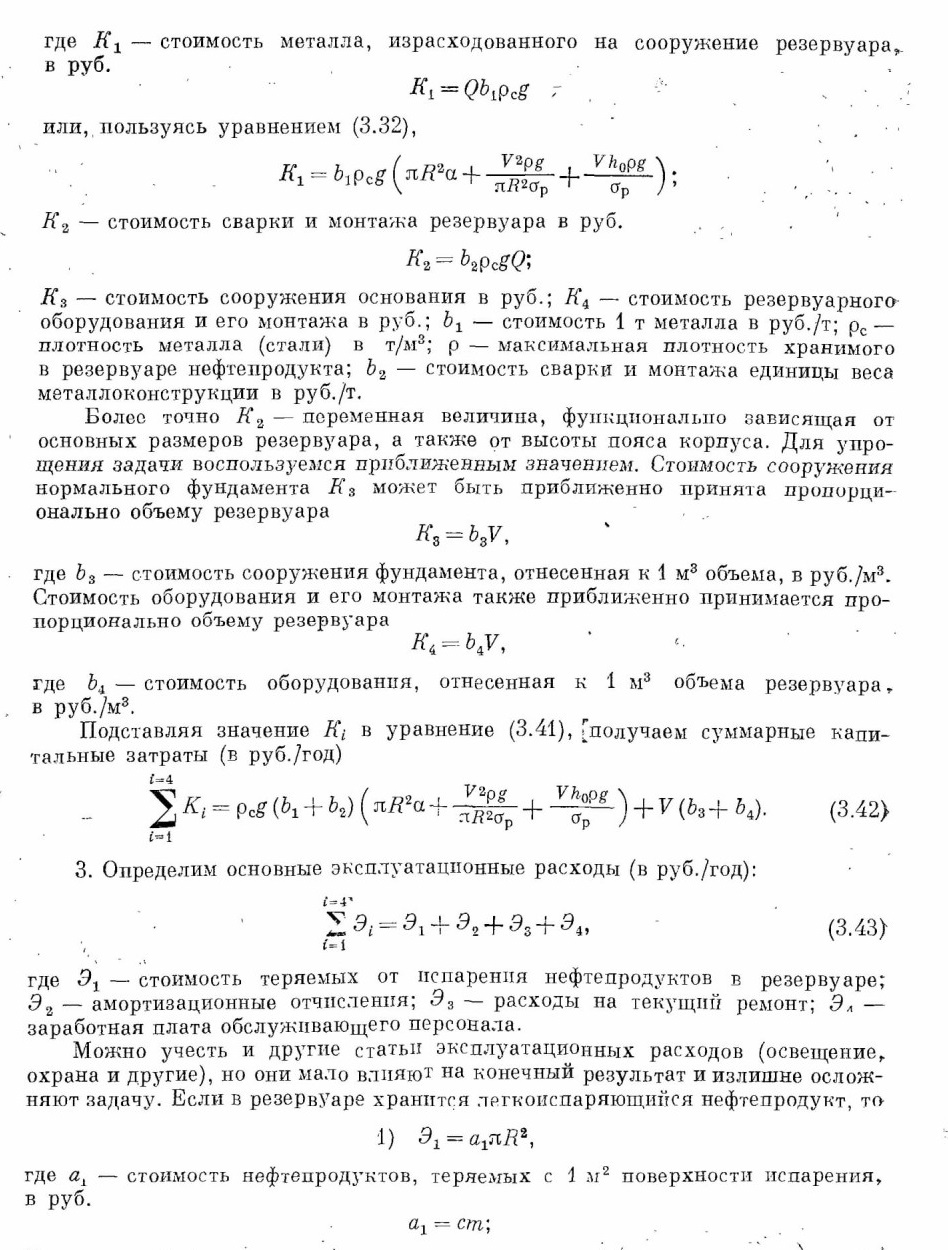

Капитальных затрат, включающих стоимости: расходуемого металла; сварки и монтажа корпуса, крыши, днища и монтажа оборудования; сооружения основания и фундамента.

Эксплуатационных расходов, включающих количество теряемых фракции от испарения в резервуарах, стоимость расходуемой энергии в «горячих» резервуарах, стоимость отстоя 1 м3 нефтепродукта в резервуарах-отстойниках и другие расходы, связанные с технологическим назначением резервуара и физическими свойствами нефтепродуктов.

Рассмотрим решение В. Г. Шухова для резервуаров с переменной толщиной стенки, эпюра которой представлена на рис. 3.1, в. Общий объем металла Q, необходимого для строительства резервуара заданного объема V, складывается из:

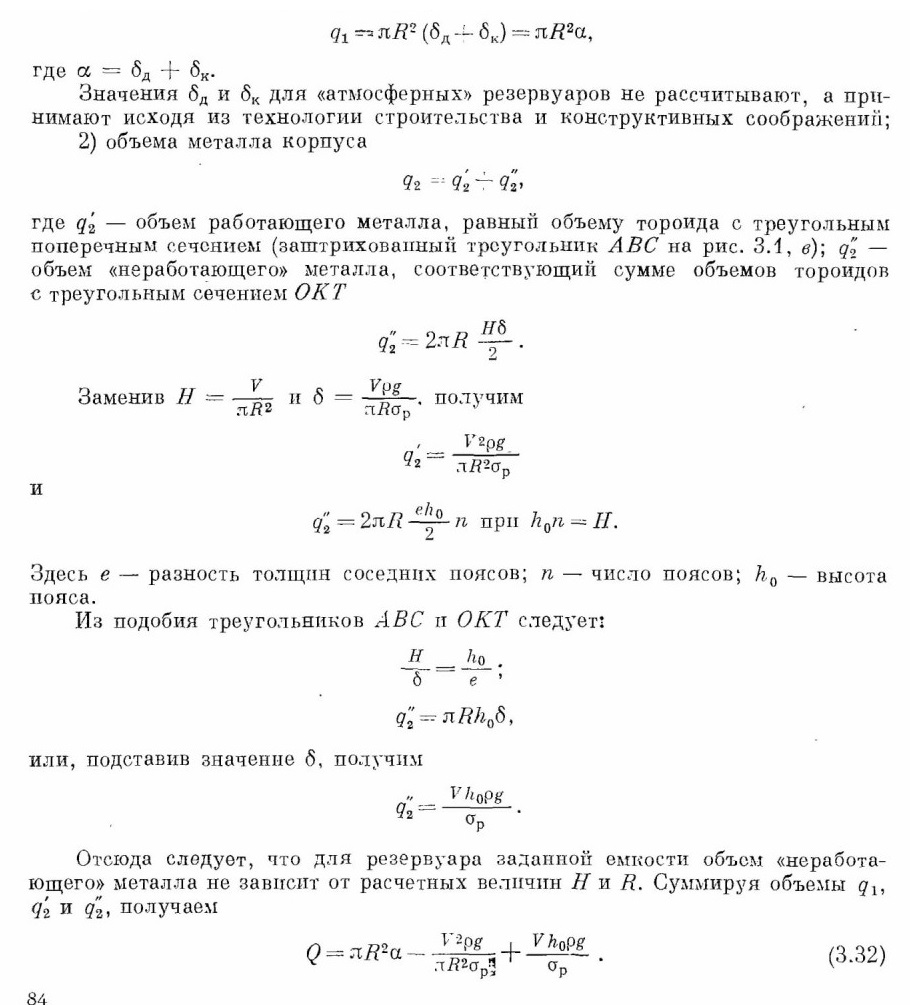

1) объема металла днища и покрытия

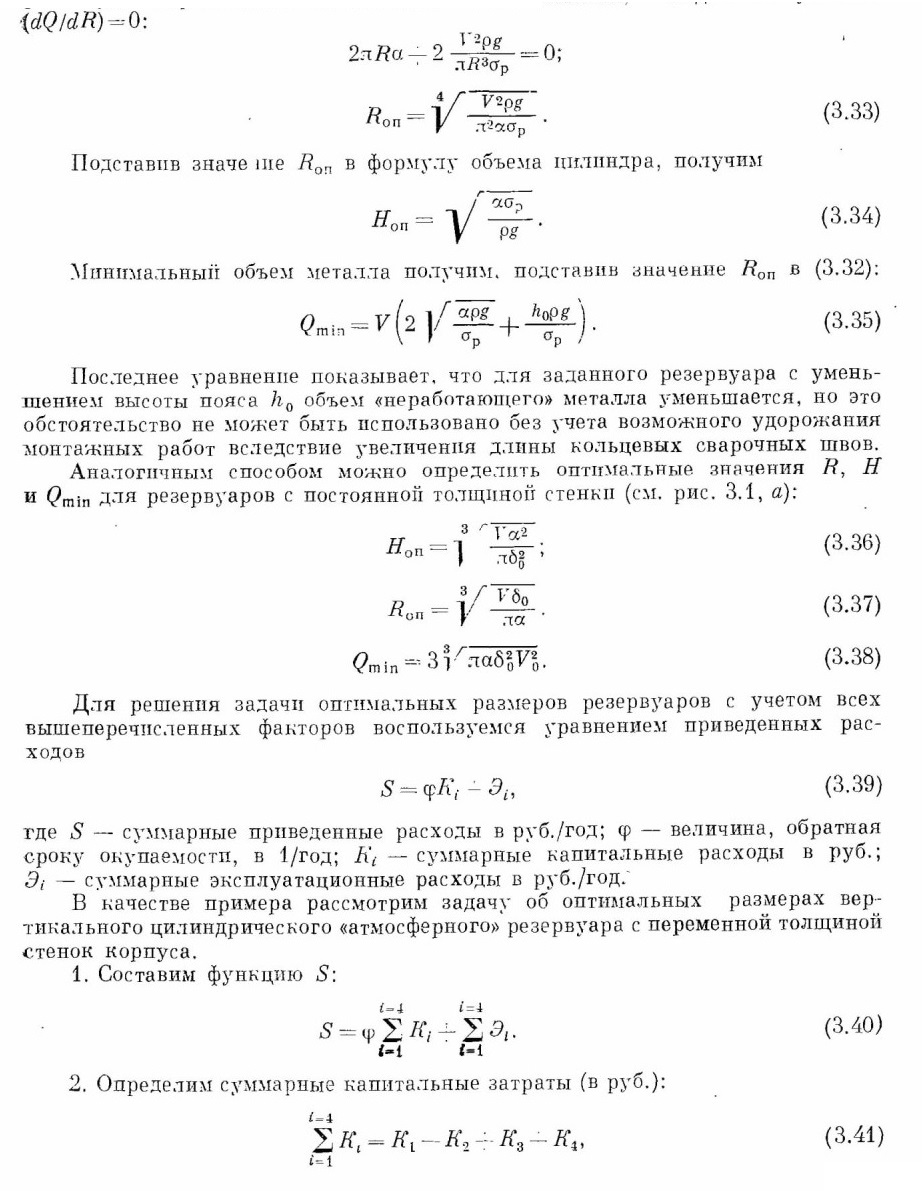

Оптимальный радиус резервуара заданной емкости, на сооружение которого будет израсходован наименьший объем металла, найдем из условия

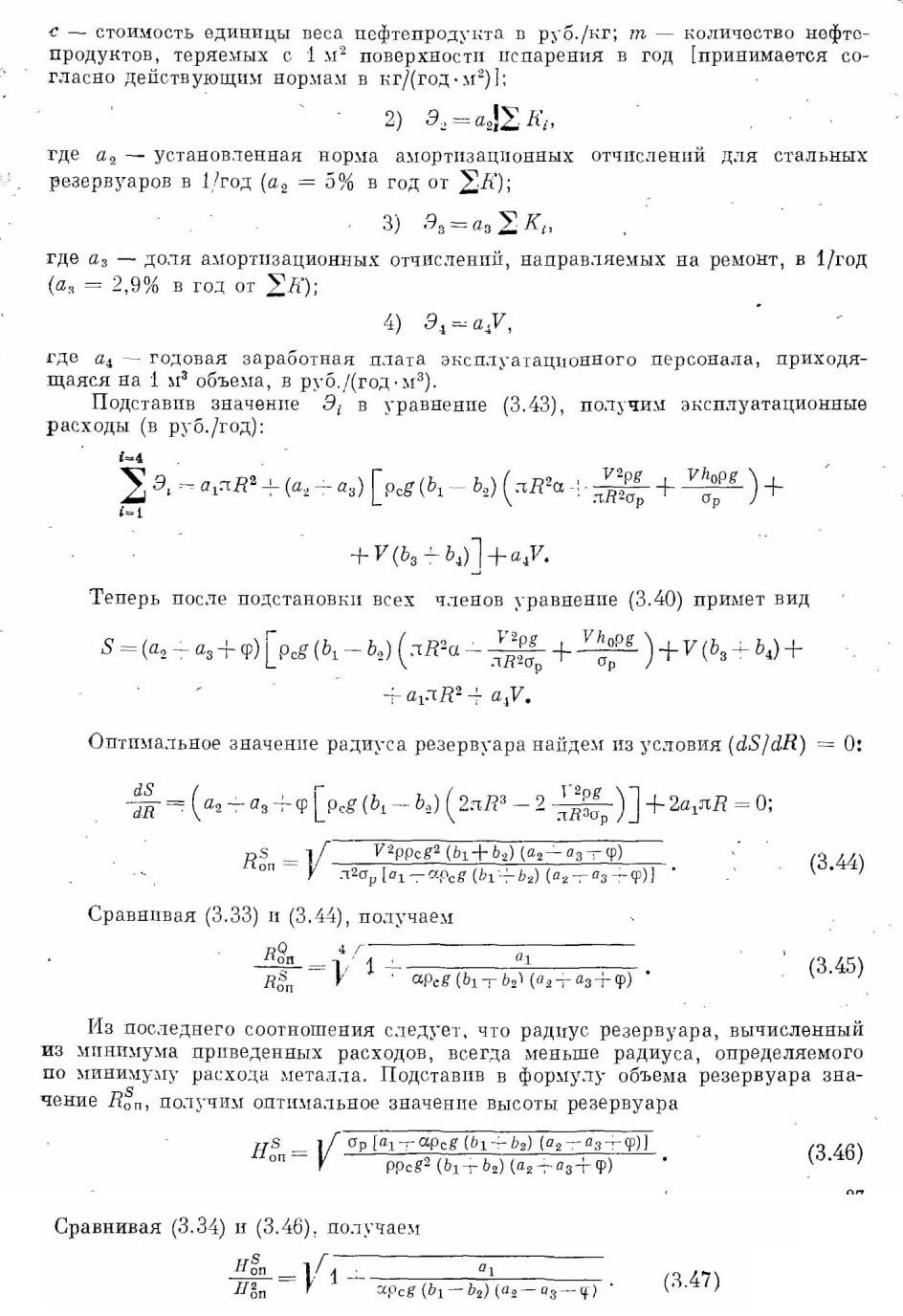

Последнее отношение показывает, что экономически наивыгоднейшая высота резервуара, вычисленная по минимальным годовым приведенным расходам, всегда больше высоты, полученной из условия минимума расхода металла.

Анализ полученных решений позволяет сделать вывод, что резервуары, в которых хранятся легкоиспаряющиеся нефтепродукты, будут иметь различные оптимальные значения в зависимости от физических свойств нефтепродуктов и географического месторасположения резервуара.

Изложенный метод может быть успешно использован для определения наивыгоднейших параметров резервуаров различных конструкций и технологического назначения.

Опыт решения уравнения (3.38) на ЭВМ показал полную возможность, резкого сокращения времени при решении рассмотренных выше задач.
