3. ГОРИЗОНТАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ РЕЗЕРВУАРЫ НА НЕФТЕБАЗАХ (1973 год)

3. ГОРИЗОНТАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ РЕЗЕРВУАРЫ НА НЕФТЕБАЗАХ (1973 год)

Горизонтальные цилиндрические резервуары получили широкое применение на нефтебазах для хранения нефтепродуктов в малых количествах.

По сравнению с вертикальными па сооружение горизонтальных резервуаров расходуется на 1 м3 объема больше металла. Преимущества горизонтальных резервуаров заключаются в возможности серийного изготовления их на заводах, в хранении нефтепродуктов под высоким избыточным давлением и вакуумом, в удобстве подземной установки. Типовые горизонтальные резервуары, изготовляемые объемом от 3 до 400 м3. способны выдерживать внутреннее избыточное давление до 2,5 МПа и вакуум до 0.09 МПа. В зависимости от величины внутреннего давления днища таких резервуаров выполняются сферическими, плоскими пли цилиндрическими.

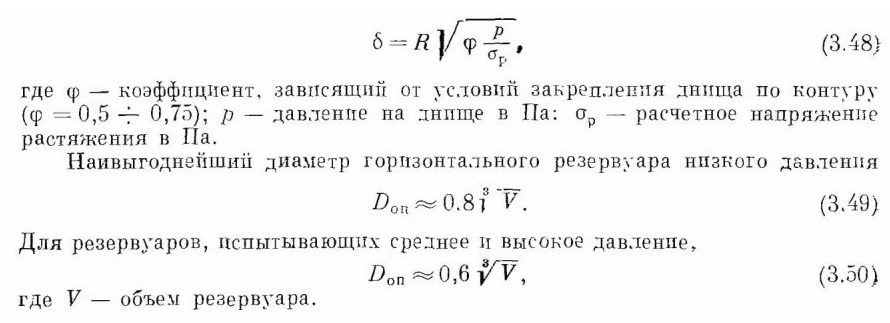

Сферические днища имеют более высокую стоимость и поэтому они могут быть оправданы при относительно высоком давлении (>0.3 МПа). Радиус сферического днища принимается равным диаметру корпуса резервуара из условия равнопрочности конструкции при одинаковой толщине корпуса и днища. Толщину плоских днищ рассчитывают по формуле

В формулах (3.49) и (3.50) указаны средние значения коэффициентов пропорциональности. С увеличением объема резервуара они уменьшаются, а с уменьшением объема резервуара увеличиваются.

Расчет оболочки наземного резервуара

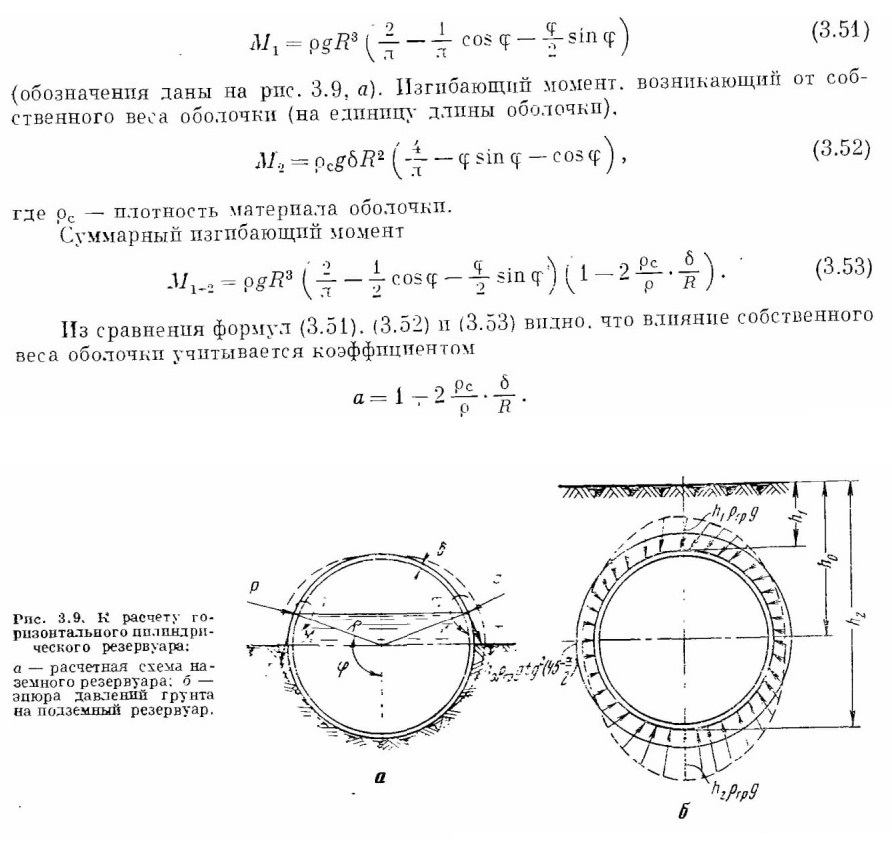

В горизонтальной оболочке, покоящейся на сплошном основании, под действием веса нефтепродукта и собственного веса возникают изгибающие моменты М1 и М2, стремящиеся сплющить оболочку — увеличить горизонтальный диаметр (рис. 3.9. а). При наличии избыточного газового давления в стенках корпуса возникают равномерно распределенные растягивающие напряжения, способствующие сохранению формы корпуса. Поэтому корпус резервуара, рассчитанный на действие изгибающих моментов, обязательно должен быть проверен на растягивающие напряжения от внутреннего избыточного давления.

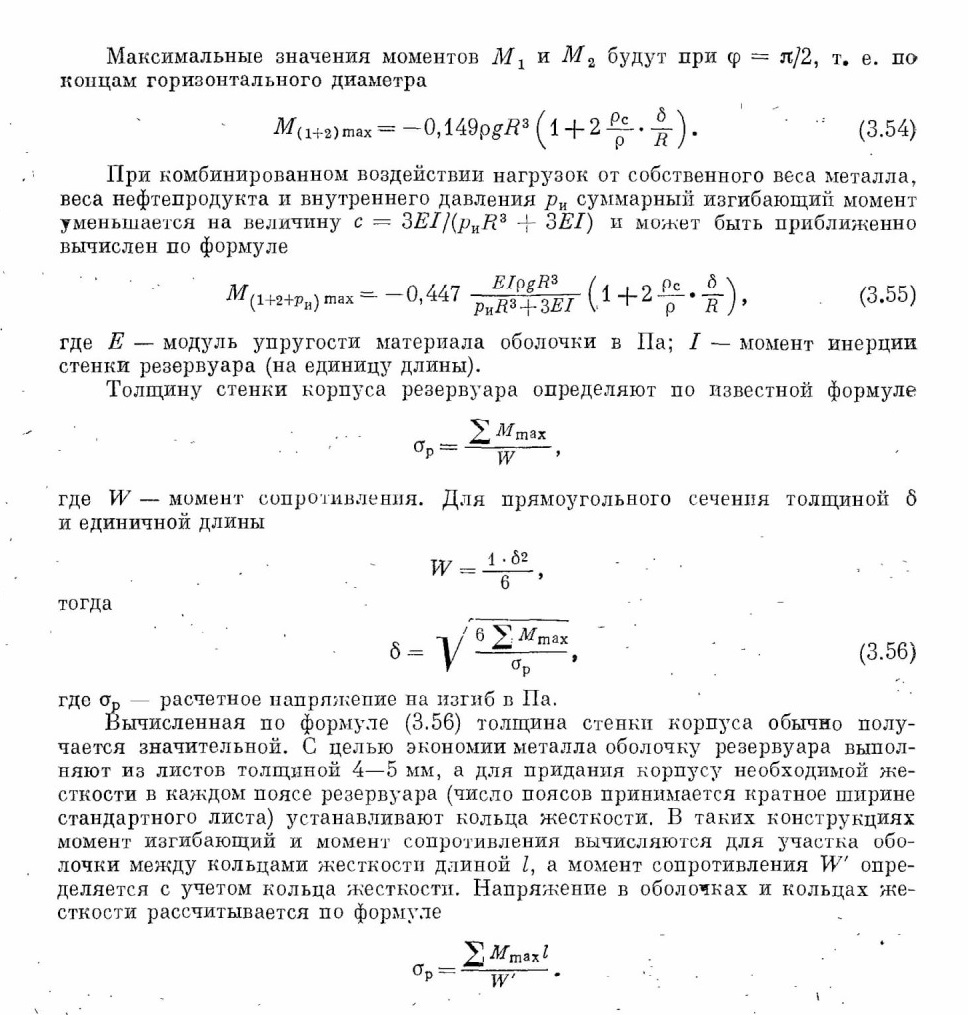

Изгибающий момент, возникающий в оболочке под действием гидростатического давления нефтепродукта (на единицу длины оболочки), равен

Расчет оболочки подземного резервуара
Для сокращения потерь от испарения нефтепродуктов в результате суточного колебания воздуха горизонтальные резервуары часто заглубляют ниже уровня земли. Кроме того, заглубление резервуаров позволяет значительно сократить площадь парка, а также уменьшает пожарную опасность. Особенно незаменимы такие резервуары на городских автозаправочных станциях, где по противопожарным соображениям установка наземных резервуаров недопустима. Однако подземные резервуары обладают и некоторыми существенными недостатками: 1) трудность обнаружения дефектов корпуса и утечек; 2) необходимость специальных мероприятий по защите от коррозии;

3) необходимость заглубления насосных станции.

Подземные резервуары подвержены внутреннему гидростатическому давлению нефтепродукта, наружному давлению грунта и действию вакуума.

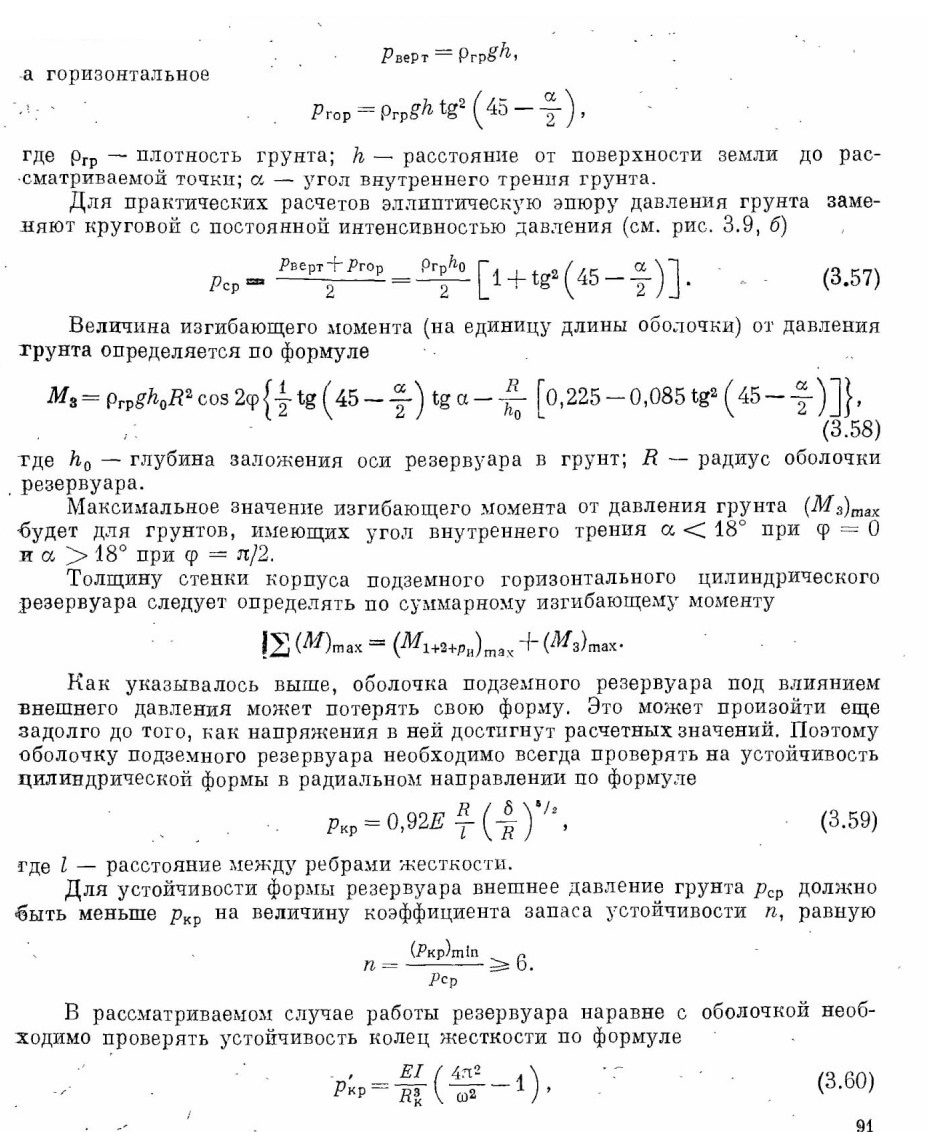

Грунт сдавливает оболочку резервуара неравномерно. Вертикальное давление грунта

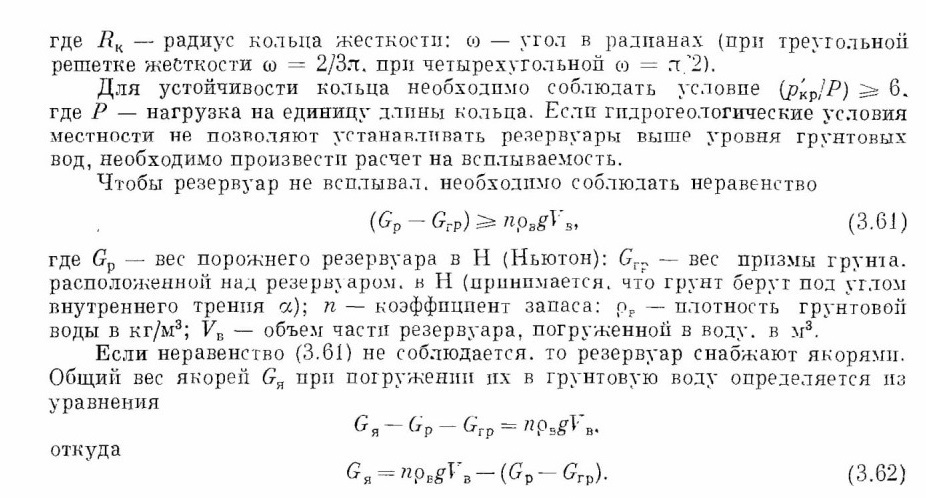

Якори прикрепляют к хомутам из полосовой стали, обтягивающим корпус резервуара в местах расположения диафрагм, при помощи анкеров и стяжных муфт. Расчет резервуара на потопляемость следует производить исходя из

наихудших условий, когда резервуар пуст, а грунтовая вода достигает наивысшего уровня.
