ЗИЛ-131 и его модификации. Техническое описание и инструкция по эксплуатации (1980 год) - часть 17

Сливные отверстия к а р т е р о в з а д н е г о и п р о м е ж у т о ч н о г о мостов

р а с п о л о ж е н ы в нижней части крышек  к а р т е р о в .  К р о м е того, име-
ются  д о п о л н и т е л ь н ы е сливные отверстия  д л я  у д а л е н и я  о с т а т к о в
м а с л а из  к а р т е р о в  р е д у к т о р о в :  о т в е р с т и е с пробкой

(см.

рис. 5 2 ) , р а с п о л о ж е н н о е в нижней стенке к а р т е р а р е д у к т о р а пе-
реднего моста, и отверстия с п р о б к а м и

(см. рис. 51), с д е л а н н ы е

в передних стенках к а р т е р о в р е д у к т о р о в з а д н е г о и п р о м е ж у т о ч -
ного мостов а в т о м о б и л я .

С л и в а ю т о т р а б о т а н н о е м а с л о после п р е д в а р и т е л ь н о г о про-

грева а г р е г а т а через все имеющиеся сливные отверстия.

Контрольные отверстия при этом д о л ж н ы быть о т к р ы т ы .
При необходимости с л е д у е т добавить- с м а з к у в корпус пово-

ротного к у л а к а д л я подшипников шкворней и ш а р н и р а полуоси

переднего в е д у щ е г о моста. Н а б и в а т ь с м а з к у необходимо в подо-
гретом состоянии через масленки

(см. рис. 5 3 ) , р а с п о л о ж е н -

ные в верхней  н а к л а д к е корпуса  п р а в о г о поворотного  к у л а к а и в
поворотном рычаге,  у с т а н о в л е н н о м на корпусе  л е в о г о поворотного
к у л а к а до тех пор, пока она не начнет  в ы х о д и т ь через контроль-

ное отверстие, р а с п о л о ж е н н о е снизу шаровой опоры. П р о б к а 27,
которой з а к р ы т о контрольное отверстие, д о л ж н а быть предвари-

тельно в ы в е р н у т а .

При смене с м а з к и все д е т а л и поворотного к у л а к а и ш а р н и р

полуоси  н а д о промыть.  С в е ж у ю  с м а з к у  з а к л а д ы в а ю т непосредст-
венно внутрь  ш а р о в о й опоры, в подшипники шкворней и в шарнир
полуоси. Ступицу колеса при смене  т а к ж е  н е о б х о д и м о промыть.

При з а к л а д ы в а н и и с в е ж е й с м а з к и н а д о т щ а т е л ь н о п р о м а з а т ь
подшипники.

С л е д у е т п р о м ы в а т ь от грязи сапуны мостов. Сапуны д л я сооб-

щения внутренней полости к а р т е р а моста, с а т м о с ф е р о й располо-
ж е н ы в верхних с т е н к а х б а л о к мостов: на переднем мосту — слева

(по х о д у ) от г л а в н о й передачи, на з а д н е м и среднем м о с т а х —

с п р а в а (по х о д у ) от г л а в н о й передачи. Кроме того, имеются до-

полнительные сапуны

(см. рис. 50) д л я в ы х о д а в о з д у х а в слу-

ч а е неисправности с а л ь н и к о в головок

подвода в о з д у х а к ши-

нам колес. Эти сапуны р а с п о л о ж е н ы : на переднем мосту — в кор-

п у с а х поворотных к у л а к о в н а д р ы ч а г а м и р у л е в о й трапеции, на

з а д н е м и п р о м е ж у т о ч н о м м о с т а х — в концевых фл,анцах к а р т е р о в
мостов.

П о я в л е н и е с м а з к и из отверстий этих с а п у н о в у к а з ы в а е т на

у т е ч к у в о з д у х а из системы р е г у л и р о в а н и я д а в л е н и я в о з д у х а в
ш и н а х . Причину утечки н а д о найти и у с т р а н и т ь .

С л е д у е т п р о в е р я т ь о т с у т с т в и е течи м а с л а через сальники и

ф л а н ц е в ы е соединения.  Н е и с п р а в н ы е сальники и  у п л о т н и т е л ь н ы е
п р о к л а д к и  н а д о  з а м е н я т ь , а  б о л т ы и гайки  ф л а н ц е в ы х соедине-
ний своевременно  п о д т я г и в а т ь .  Н е о б х о д и м о  с л е д и т ь за  з а т я ж к о й

б о л т о в ы х соединений, особенно за  б о л т а м и крепления главн'ой
передачи,  г а й к а м и крепления полуосей к  с т у п и ц а м колес,  г а й к а м и
крепления шаровой опоры к  ф л а н ц у  к о ж у х а полуоси и  г а й к а м и

крепления р ы ч а г а поворотного к у л а к а .

-122

Д в а из д в е н а д ц а т и болтов крепления главной п е р е д а ч и рас-

п о л о ж е н ы внутри ее к а р т е р а . Д л я того чтобы их п о д т я н у т ь , сле-

д у е т с н а ч а л а снять к р ы ш к у

г л а в н о й передачи.

При к а ж д о м снятии т о р м о з н ы х б а р а б а н о в с л е д у е т подтяги-

в а т ь гайки крепления цапф.

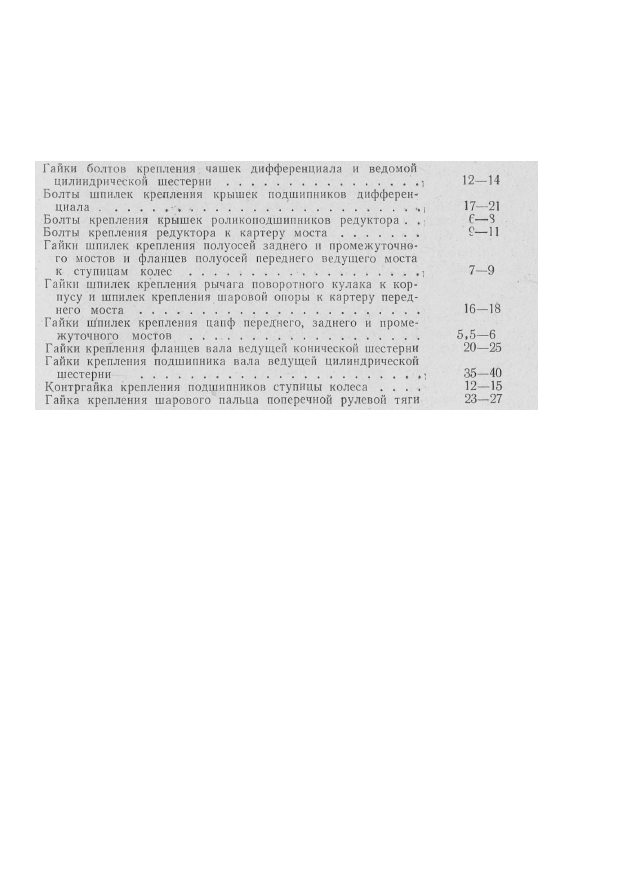

К р у т я щ и е м о м е н т ы з а т я ж к и б о л т о в ы х соединений, кгс • м

При сборке мостов необходимо в ы п о л н я т ь с л е д у ю щ и е т р е б о в а -

ния д л я обеспечения герметичности при преодолении автомоби-
л е м б р о д о в :

1) все ф л а н ц е в ы е соединения, как и м е ю щ и е у п л о т н и т е л ь н ы е

п р о к л а д к и , т а к и не и м е ю щ и е п р о к л а д о к , д о л ж н ы быть с м а з а н ы
при сборке у п л о т н я ю щ е й пастой;

2) о с т а л ь н ы е р е г у л и р о в о ч н ы е п р о к л а д к и перед установкой на

место д о л ж н ы б ы т ь промыты и с м а з а н ы ж и д к и м м а с л о м ;

3 ) тонкие р е г у л и р о в о ч н ы е , п р о к л а д к и д о л ж н ы у с т а н а в л и -

в а т ь с я по обе стороны набора п р о к л а д о к ;

4) к о н т р о л ь н у ю пробку

(см. рис. 53) ш а р о в о й опоры перед

у с т а н о в к о й на место н е о б х о д и м о п о к р ы в а т ь з а щ и т н о й смазкой.

В ы н и м а т ь и в с т а в л я т ь полуоси н а д о очень осторожно, чтобы

не п о в р е д и т ь у п л о т н и т е л ь н ы х с а л ь н и к о в и резиновых уплотните-
лей головки п о д в о д а в о з д у х а к колесу, р а с п о л о ж е н н ы х внутри
ц а п ф .

П е р е д у с т а н о в к о й на место полуосей з а д н е г о и п р о м е ж у т о ч -

ного мостов шейки полуосей под сальники и под головки п о д в о д а
в о з д у х а д о л ж н ы быть с м а з а н ы смазкой, у к а з а н н о й в к а р т е с м а з к и

д л я подшипников ступиц колес. Т о л щ и н а слоя с м а з к и 1 — 1 , 5 мм.

У полуосей переднего в е д у щ е г о моста д о л ж н ы быть с м а з а н ы

шейки под сальники.

П е р е д у с т а н о в к о й на место ц а п ф ы поворотного к у л а к а перед-

него в е д у щ е г о моста и цапф к а р т е р о в з а д н е г о и п р о м е ж у т о ч н о г о

1-23

мостов тонким слоем той  ж е смазки  д о л ж н ы  б ы т ь  с м а з а н ы рабо-
чие поверхности  м а н ж е т и поверхности  ц е н т р и р у ю щ и х отверстий
головок подвода  в о з д у х а .  В н у т р е н н я я полость головки подвода

в о з д у х а д о л ж н а быть з а п о л н е н а смазкой; при этом о т в е р с т и е под
ш т у ц е р д о л ж н о быть свободно от смазки.

Д л я переднего в е д у щ е г о моста, кроме того, д о л ж н ы быть сма-

заны шейки под головку п о д в о д а в о з д у х а , под б р о н з о в у ю в т у л к у
и к у л а к о в ш а р н и р о в полуосей.

В н у т р е н н я я полость

(см. рис. 53) обоймы сальников полу-

оси и пространство а м е ж д у головкой п о д в о д а в о з д у х а и опорным
кольцом т а к ж е д о л ж н ы б ы т ь заполнены смазкой.

Д л я з а д н е г о и п р о м е ж у т о ч н о г о мостов д о л ж н ы б ы т ь заполне-

ны у к а з а н н о й смазкой п р о с т р а н с т в о

(см. рис. 50) м е ж д у голов-

кой подвода в о з д у х а и з а щ и т н о й в т у л к о й с а л ь н и к а , простран-

ство б м е ж д у сальником полуоси и опорным бортом кар-
т е р а , а т а к ж е полость

м е ж д у ф л а н ц а м и ц а п ф ы и к а р т е р а

моста.

При у с т а н о в к е цапф на место необходимо с л е д и т ь за правиль-

ным положением отверстий д л я п о д в о д а в о з д у х а , и м е ю щ и х с я в
ш е й к а х цапф.

О т в е р с т и е  д о л ж н о быть  н а п р а в л е н о :
—  д л я переднего и  п р о м е ж у т о ч н о г о мостов —  в в е р х и  н а з а д ;
—  д л я  з а д н е г о моста — вверх и вперед.

С б о р к у и р а з б о р к у ш а р н и р о в полуосей переднего в е д у щ е г о

моста  п р о в о д я т с некоторым усилием при  у с т а н о в к е и вынимании
в е д у щ е г о  ш а р и к а , что  т р е б у е т специального  н а в ы к а .  П о э т о м у раз-
б и р а т ь  ш а р н и р  с л е д у е т  т о л ь к о при особой необходимости,

де-

л а т ь это н а д о в мастерской.

При р а з б о р к е н а д о о т м е т и т ь мелом или краской взаимное по-

л о ж е н и е в е д у щ е й и ведомой вилок и в е д у щ и х шариков, а при
сборке у с т а н о в и т ь все д е т а л и в т а к о е взаимное положение, кото-

рое они имели до р а з б о р к и .

Д л я облегчения выемки полуосей з а д н е г о и п р о м е ж у т о ч н о г о

мостов и снятия  ф л а н ц а  к у л а к а  ш а р н и р а полуоси переднего веду-
щего моста  с л у ж а т болты-съемники,  з а в е р н у т ы е во  ф л а н ц ы полу-
осей и  з а к о н т р е н н ы е контргайками.  Д л я этой же цели  с л у ж а т
отверстия с резьбой  М 1 2 (шаг 1,75  м м ) , выполненные во  ф л а н ц а х
с л е д у ю щ и х  д е т а л е й : цапфы поворотного  к у л а к а ;  ш а р о в о й опоры
поворотного  к у л а к а ; цапфы  б а л к и  з а д н е г о и  п р о м е ж у т о ч н о г о мо-
стов;  с т а к а н а подшипников  в е д у щ е й конической шестерни редук-
т о р а ;  г н е з д а подшипника ведомой конической шестерни редук-

т о р а .

В к а ч е с т в е съемника д л я у к а з а н н ы х д е т а л е й м о ж н о применять

л ю б о й к р е п е ж н ы й болт с резьбой М 1 2 ( ш а г 1,75 м м ) , применя-
емый д л я крепления д е т а л е й мостов.

Д е м о н т а ж верхней крышки подшипников шкворня, установ-

ленной на корпусе поворотного к у л а к а , о б л е г ч а е т с я при обсту-
кивании ее молотком сбоку, по н е о б р а б о т а н н о й поверхности.

-124

Р А М А , Т Я Г О В О - С Ц Е П Н О Е У С Т Р О Й С Т В О

Р а м а а в т о м о б и л я к л е п а н а я , л о н ж е р о н ы ш в е л л е р н о г о сечения,

соединены ш т а м п о в а н н ы м и поперечинами. В передней части р а м ы
у с т а н о в л е н ы брызговики, з а щ и щ а ю щ и е подкапотное пространство

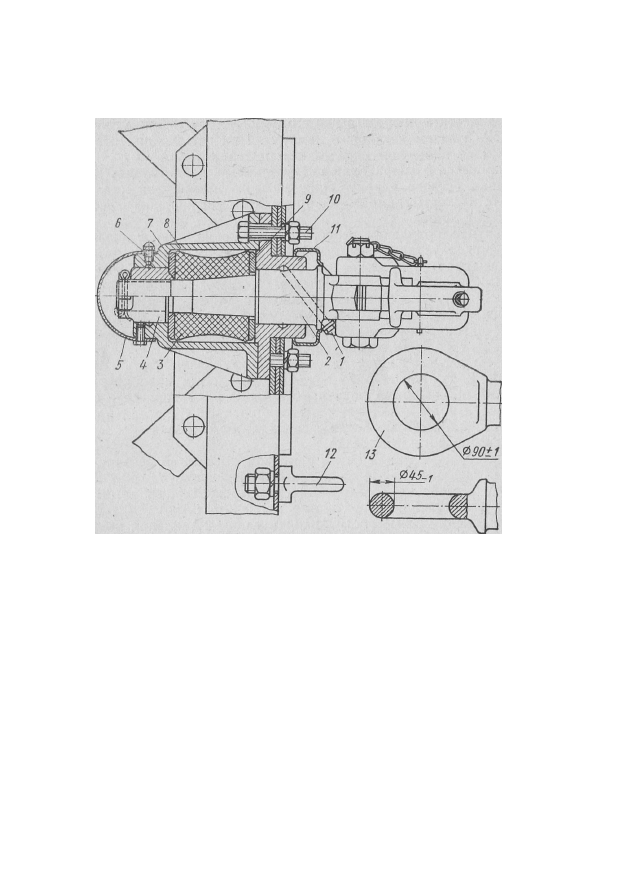

Рис. 55. Тягово-сцепное устройство:

/ — м а с л е н к а д л я с м а з к и с т е б л я к р ю к а ; 2 — т я г о в ы й к р ю к ; 3 — р е з и н о в ы й

б у ф е р ;

— г а й к а т я г о в о г о к р ю к а ;

— к о л п а к ;

— м а с л е н к а д л я с м а з к и

г а й к и к р ю к а ; 7 и

9 —

ф л а н ц ы р е з и н о в о г о б у ф е р а ;

— к о р п у с у с т р о й с т в а :

10 —

б о л т ;

11 —

к р ы ш к а к о р п у с а ;

12 —

р ы м ц е п и п р и ц е п а ;

13 —

с ц е п н а я п е т л я

п р и ц е п а

от п о п а д а н и я д о р о ж н о й грязи. На передних концах л о н ж е р о н о в
у с т а н о в л е н ы ж е с т к и е б у к с и р н ы е крюки.

Р а м а с н а б ж е н а ж е с т к и м б у ф е р о м спереди и д в у м я у п р у г и м и

б у ф е р а м и с з а д и . Передний б у ф е р с н а б ж е н откидной подножкой

д л я облегчения о б с л у ж и в а н и я подкапотного п р о с т р а н с т в а . З а д -

ние б у ф е р а при б у к с и р о в к е прицепов н е о б х о д и м о снимать.

В з а д н е й поперечине р а м ы д л я соединения с буксирной петлей

д ы ш л а прицепа у с т а н о в л е н о тягово-сцепное у с т р о й с т в о (рис. 5 5 )

с двусторонней амортизацией, с н а б ж е н н о е резиновым у п р у г и м

э л е м е н т о м , з а к л ю ч е н н ы м в з а к р ы т ы й корпус. На з а д н е й попере-
чине р а м ы у с т а н о в л е н ы т а к ж е р а м ы д л я крепления а в а р и й н ы х це-

пей прицепа. Д л я обеспечения д л и т е л ь н о г о срока с л у ж б ы крюка

-125

т я г о в о - с ц е п н о г о у с т р о й с т в а с ц е п н а я п е т л я

1 3

п р и ц е п а д о л ж н а б ы т ь

в ы п о л н е н а в с о о т в е т с т в и и с Г О С Т 2 3 4 9 — 7 5 д л я т я г о в о г о у с и л и я

до 16 тс. П р и с б о р к е т я г о в о - с ц е п н о г о у с т р о й с т в а г а й к а

д о л ж н а

б ы т ь з а в е р н у т а д о у п о р а в о ф л а н е ц 7 без п р и л о ж е н и я д о п о л н и -

т е л ь н о г о к р у т я щ е г о м о м е н т а . П о с л е э т о г о п о в е р т ы в а н и е м г а й к и

н а д о с о в м е с т и т ь п р о р е з и в ней с о т в е р с т и е м в х в о с т о в и к е т я г о в о г о

к р ю к а

а з а т е м у с т а н о в и т ь ш п л и н т . П р и с о в м е щ е н и и о т в е р с т и й

д о п у с к а е т с я п о я в л е н и е о с е в о г о п е р е м е щ е н и я д о 0,5 мм.

В п р о ц е с с е э к с п л у а т а ц и и г а й к у

н е л ь з я и с п о л ь з о в а т ь д л я ре-

г у л и р о в к и о с е в о г о п е р е м е щ е н и я т я г о в о г о к р ю к а , т а к к а к н а в е р -
т ы в а н и е и с в е р т ы в а н и е г а й к и п р и в о д я т к у в е л и ч е н и ю о с е в о г о пе-

р е м е щ е н и я к р ю к а .

В с л у ч а е п о я в л е н и я о с е в о г о п е р е м е щ е н и я к р ю к а п о с л е д л и -

т е л ь н о й э к с п л у а т а ц и и а в т о м о б и л я с п р и ц е п о м с л е д у е т р а з о б р а т ь
т я г о в о - с ц е п н о е у с т р о й с т в о и при н е о б х о д и м о с т и в ы п р а в и т ь
ф л а н ц ы » 7 и

и з а м е н и т ь и з н о ш е н н ы е д е т а л и .

П р и п о я в л е н и и у с а д к и р е з и н о в о г о б у ф е р а 3 р е к о м е н д у е т с я

у с т а н о в и т ь д о п о л н и т е л ь н ы е к о л ь ц е в ы е п р о к л а д к и м е ж д у ф л а н -
ц а м и 7 и

и р е з и н о в ы м б у ф е р о м

п о с л е ч е г о з а в е р н у т ь г а й к у ,

з а ш п л и н т о в а т ь ее и п о с т а в и т ь на м е с т о к о л п а к

П о в е р х н о с т ь сцепной п е т л и п р и ц е п а д о л ж н а б ы т ь ровной и

г л а д к о й . В  с л у ч а е  р е м о н т а  и з н о с и в ш е й с я  п е т л и  н а в а р к о й  м е т а л -
л а  п е т л я  д о л ж н а  б ы т ь  т щ а т е л ь н о  з а ч и щ е н а  д л я  п р и д а н и я  е й гео-
м е т р и ч е с к и  п р а в и л ь н о й  ф о р м ы .  Н е с о б л ю д е н и е  э т о г о  п р а в и л а при-

в е д е т к з а к л и н и в а н и ю п е т л и в з е в е т я г о в о г о к р ю к а и к п о л о м к е
з е в а при п о в о р о т е а в т о п о е з д а .

П р и м е н е н и е сцепной п е т л и п р и ц е п о в с м е н ь ш и м с е ч е н и е м при-

в о д и т к у в е л и ч е н и ю и з н о с а и с о к р а щ е н и ю с р о к а с л у ж б ы т я г о в о -
сцепного у с т р о й с т в а ,

т а к ж е з а д н е й п о п е р е ч и н ы р а м ы а в т о м о б и л я .

П р и

э к с п л у а т а ц и и

н е о б х о д и м о п р о в е р я т ь п л о т н о с т ь з а к л е п о ч -

н ы х с о е д и н е н и й

р а м ы о б с т у к и в а н и е м г о л о в о к з а к л е п о к м о л о т к о м ,

а т а к ж е

с л е д и т ь

за

о т с у т с т в и е м т р е щ и н в п о л к а х л о н ж е р о н о в и

п о п е р е ч и н .

О с л а б л е н н ы е или с р е з а н н ы е з а к л е п к и з а м е н и т ь бол-

т а м и

п р у ж и н н ы м и ш а й б а м и .

Н е о б х о д и м о с м а з ы в а т ь т я г о в о - с ц е п н о е у с т р о й с т в о в с о о т в е т -

с т в и и с к а р т о й с м а з к и .

Н а с е д е л ь н о м т я г а ч е З И Л - 1 Э 1 В в м е с т о т я г о в о - с ц е п н о г о у с т -

р о й с т в а в  з а д н е й  п о п е р е ч и н е  р а м ы  у с т а н о в л е н а  ж е с т к а я  б у к с и р -
н а я  п е т л я .  Э т а  п е т л я  п р и г о д н а  т о л ь к о  д л я  б у к с и р о в а н и я неис-
п р а в н о г о  а в т о м о б и л я  з а д н и м  х о д о м  н а  к о р о т к о е  р а с с т о я н и е .  П о л ь -
з о в а т ь с я  е ю  д л я  б у к с и р о в к и  д р у г и х  а в т о м о б и л е й  н е л ь з я .

П О Д В Е С К А А В Т О М О Б И Л Я

УСТРОЙСТВО ПОДВЕСКИ

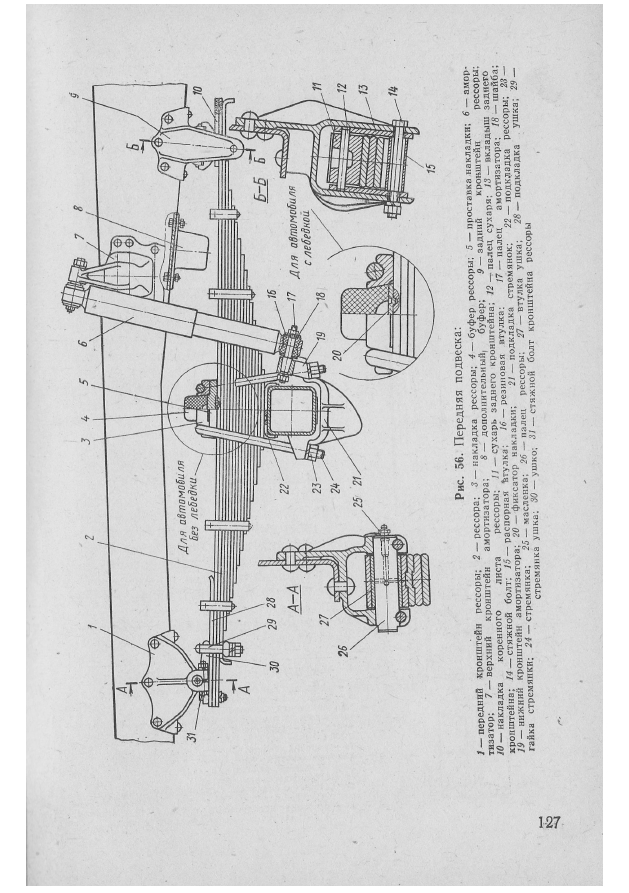

П е р е д н я я

п о д в е с к а (рис. 5 6 ) с л и с т о в ы м и п о л у э л л и п т и ч е с к и -

ми р е с с о р а м и и г и д р а в л и ч е с к и м и а м о р т и з а т о р а м и .

126

Р е с с о р ы

а в т о м о б и л е й , о б о р у д о в а н н ы х л е б е д к о й , и м е ю т 17

л и с т о в , а р е с с о р ы а в т о м о б и л е й без л е б е д к и — 15 л и с т о в . П е р е д -

ние концы р е с с о р при п о м о щ и о т ъ е м н ы х у ш к о в

и п а л ь ц е в

п р и к р е п л е н ы на к р о н ш т е й н а х 1 р а м ы . У ш к о п р и к р е п л е н о к рес-
с о р е ч е р е з п о д к л а д к у

д в у м я б о л т а м и и с т р е м я н к о й 29; от сме-

щений р е с с о р а у д е р ж и в а е т с я с п е ц и а л ь н ы м и в ы с т у п а м и н а корен-

ном л и с т е и п о д к л а д к е . В у ш к о з а п р е с с о в а н а в т у л к а

из т е р м о -

о б р а б о т а н н о г о к о в к о г о ч у г у н а .

З а д н и е концы п е р е д н и х р е с с о р

о п и р а ю т с я на с у х а р и

11,

н а п р е с с о в а н -

н ы е на к р о н ш т е й н ы

На п а л ь ц ы

с у х а р е й у с т а н о в л е н ы в к л а д ы ш и

13,

пре-

д о х р а н я ю щ и е стенки  к р о н ш т е й н о в  о т
и з н о с а .  В к л а д ы ш и  з а к р е п л я ю т  с т я ж -
ными  б о л т а м и

14.

Н а с т я ж н ы е б о л т ы

у с т а н о в л е н ы в т у л к и

15.

На с к о л ь з я -

щ е м к о н ц е к о р е н н о г о л и с т а п р и к л е -
п а н а н а к л а д к а

10,

п р е д о х р а н я ю щ а я

его о т износов. Т р у щ и е с я д е т а л и тер-
м и ч е с к и о б р а б о т а н ы д л я п о в ы ш е н и я

с р о к а и х с л у ж б ы .

К а ж д а я р е с с о р а с р е д н е й ч а с т ь ю

п р и к р е п л е н а с т р е м я н к а м и

к п е р е д -

н е м у м о с т у . Р е з и н о в ы е б у ф е р а

смяг-

ч а ю т у д а р ы р е с с о р о р а м у ; б у ф е р а

у м е н ь ш а ю т п о в о р о т м о с т а в п е р е д

я р и

т о р м о ж е н и и .

А м о р т и з а т о р ы (рис. 5 7 ) т е л е с к о п и -

ческого т и п а , в е р х н и м и п р о у ш и н а м и

п р и к р е п л е н ы к  к р о н ш т е й н а м  р а м ы ,
а  н и ж н и м и — к  п е р е д н е м у  м о с т у .
А м о р т и з а т о р ы  п р е д н а з н а ч е н ы  д л я га-
шения  к о л е б а н и й ,  в о з н и к а ю щ и х при
д в и ж е н и и  а в т о м о б и л я  п о  н е р о в н о с т я м
д о р о г и .  Э т о  п о в ы ш а е т  п л а в н о с т ь дви-
ж е н и я  а в т о м о б и л я и  у л у ч ш а е т его
у п р а в л я е м о с т ь , а  т а к ж е  у в е л и ч и в а е т

срок с л у ж б ы р е с с о р .

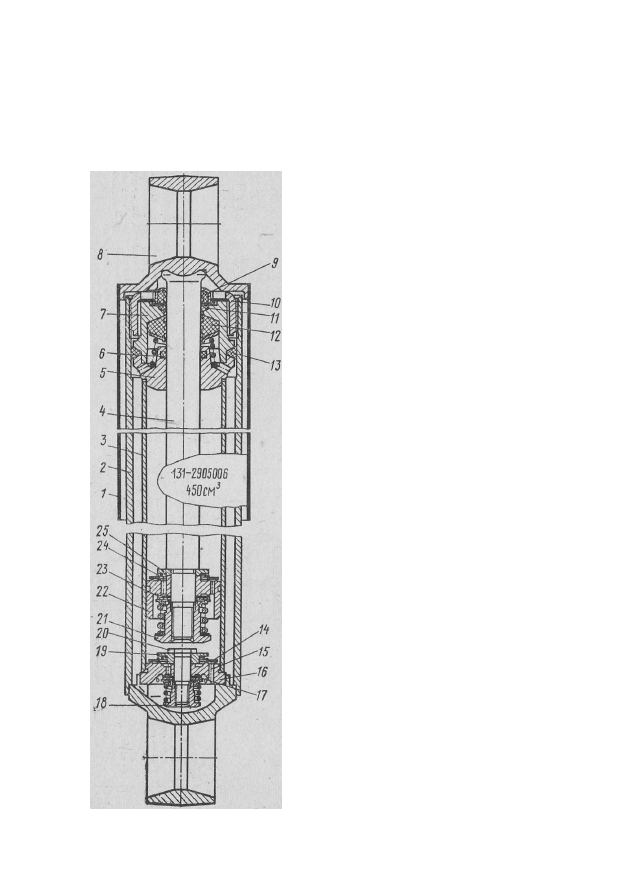

Рис. 57.

Амортизатор передней подвески: -

/ — к о ж у х ;

2 —

резервуар; 3 — рабочий цилиндр;

4 —

шток;

— н а п р а в л я ю щ а я штока;

6 —

сальник

направляющей штока; 7 — обойма сальников; 8 —

проушина;

— верхний сальник;

10 —

гайка резер-

в у а р а ; / / — войлочный сальник штока;

12 —

резино-

вый сальник штока;

13 —

сальник гайки резервуара;

14 —

т а р е л к а перепускного к л а п а н а : /5 — отверстие

клапана с ж а т и я ;

16 —

корпус к л а п а н а с ж а т и я ; 17 —

диск клапана отдачи;

18 —

гайка клапана отдачи:

— ограничительная т а р е л к а впускного клапана;

20 —

с т е р ж е н ь клапана с ж а т и я ;

— гайка клапана

отдачи;

22 —

поршень;

23 —

гайка клапана отдачи;

— пружина перепускного к л а п а н а ;

25 —

ограничив

т е л ь н а я тарелка перепускного клапана

-128

П р и н ц и п д е й с т в и я г и д р а в л и ч е с к и х а м о р т и з а т о р о в с о с т о и т в

т о м , что в р е з у л ь т а т е о т н о с и т е л ь н ы х п е р е м е щ е н и й п о д р е с с о р е н -

ных и н е п о д р е с с о р е н н ы х ч а с т е й а в т о м о б и л я ж и д к о с т ь п е р е т е к а е т

из  о д н о й полости  а м о р т и з а т о р а в  д р у г у ю  ч е р е з  н е б о л ь ш и е  о т в е р -
стия,  в с л е д с т в и е чего  а м о р т и з а т о р  о к а з ы в а е т  с о п р о т и в л е н и е , га-
с я щ е е  к о л е б а н и я  р е с с о р .

Н а и б о л ь ш е е с о п р о т и в л е н и е , с о з д а в а е м о е а м о р т и з а т о р о м , про-

и с х о д и т при е г о р а с т я ж е н и и ( о т д а ч е ) , к о г д а п о д р е с с о р е н н а я
ч а с т ь а в т о м о б и л я у д а л я е т с я о т н е п о д р е с с о р е н н о й е г о ч а с т и

( к о л е с с м о с т о м ) .

З а д н я я п о д в е с к а (рис. 58) б а л а н с и р н о г о т и п а , с д в у м я листо-

в ы м и  п о л у э л л й п т и ч е с к и м и  р е с с о р а м и и  ш е с т ь ю  п р о д о л ь н ы м и ре-
а к т и в н ы м и  ш т а н г а м и (по  т р и у  к а ж д о г о  м о с т а ) .  Т о л к а ю щ и е уси-
л и я и  р е а к т и в н ы е  м о м е н т ы  п е р е д а ю т с я  н а  р а м у  р е а к т и в н ы м и
ш т а н г а м и , а  б о к о в ы е  у с и л и я —  р е с с о р а м и .

К а ж д а я р е с с о р а с р е д н е й ч а с т ь ю п р и к р е п л е н а при п о м о щ и

с т р е м я н о к

к с т у п и ц е

оси б а л а н с и р н о г о у с т р о й с т в а . Концы

р е с с о р в х о д я т в о т в е р с т и я опор

п р и в а р е н н ы х к з а д н е м у и про-

м е ж у т о ч н о м у м о с т а м .

Д л я о г р а н и ч е н и я х о д а м о с т о в в в е р х и с м я г ч е н и я их у д а р о в о

р а м у н а л о н ж е р о н а х у с т а н о в л е н ы р е з и н о в ы е б у ф е р а

16.

Ш а р н и р ы р е а к т и в н ы х ш т а н г н е р а з б о р н ы е , с о с т о я т и з ш а р о -

в ы х п а л ь ц е в

29,

о б о й м ы

и в к л а д ы ш а

28,

и з г о т о в л е н н о г о из

т к а н о й л е н т ы , п р о п и т а н н о й с п е ц и а л ь н ы м с о с т а в о м .

Ш а р н и р ы у п л о т н е н ы ч е х л а м и

3.0,

под к о т о р ы е з а л о ж е н а

с м а з к а . Н а а в т о м о б и л я х п е р в ы х в ы п у с к о в ч е х л ы н е у с т а н а в л и -
в а л и , а ш а р н и р ы и м е л и м е н ь ш и й д и а м е т р .

О б о й м ы ш а р н и р о в з а п р е с с о в а н ы в г о л о в к и р е а к т и в н ы х ш т а н г .

Б а л а н с и р н о е у с т р о й с т в о с о с т о и т из оси

10,

з а п р е с с о в а н н о й в

к р о н ш т е й н ы

12,

и с т у п и ц

11.

Концы оси з а к а л е н ы , а в с т у п и ц ы

з а п р е с с о в а н ы в т у л к и

из а н т и ф р и к ц и о н н о г о м а т е р и а л а .

Д л я п р е д о т в р а щ е н и я в ы т е к а н и я с м а з к и и з а щ и т ы от грязи в

с т у п и ц а х у с т а н о в л е н ы с а м о п о д ж и м н ы е с а л ь н и к и 2 2 и у п л о т н и -

т е л ь н ы е к о л ь ц а

21.

С т у п и ц ы з а к р е п л е н ы на оси р а з р е з н ы м и г а й к а м и

с т я н у т ы м и

б о л т а м и 7. Г а й к и с т я ж н ы х б о л т о в с а м о к о н т р я щ и е с я . В к р ы ш к е

с т у п и ц ы и м е е т с я п р о б к а

д л я з а л и в к и м а с л а , а в с т у п и ц е —

п р о б к а д л я е г о с л и в а . В с я з а д н я я п о д в е с к а к р е п и т с я к р а м е при
п о м о щ и к р о н ш т е й н о в

14.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСКИ

П р о ц е с с о б с л у ж и в а н и я з а к л ю ч а е т с я в с м а з к е р е с с о р н ы х п а л ь -

цев,  р е с с о р и  с м е н е  с м а з к и в  с т у п и ц а х  з а д н е й  п о д в е с к и , в провер-
ке  к р е п л е н и я  р е с с о р ,  а м о р т и з а т о р о в и  р е а к т и в н ы х  ш т а н г , в про-
в е р к е и  р е г у л и р о в к е  о с е в ы х  з а з о р о в  с т у п и ц  з а д н е й  п о д в е с к и .

С м а з к а я в л я е т с я н е о б х о д и м ы м у с л о в и е м н а д е ж н о й и д л и т е л ь -

ной р а б о т ы р е с с о р . К о р р о з и я л и с т о в м о ж е т с н и з и т ь срок с л у ж б ы

5—244

1 2 9

содержание .. 15 16 17 18 ..
