ЗИЛ-131 и его модификации. Техническое описание и инструкция по эксплуатации (1980 год) - часть 10





З а т е м  о х л а ж д а ю щ а я  ж и д к о с т ь  п о  к а н а л а м  в о впускной  т р у б е

п р о х о д и т к  п а т р у б к у  т е р м о с т а т а и в  р а д и а т о р .

С о з д а н и ю продольного  д в и ж е н и я  ж и д к о с т и в  г о л о в к а х помо-

г а е т  д о з и р у ю щ а я  в с т а в к а

 11

 (рис.,  3 0 ) ,  у с т а н о в л е н н а я в  з а д н и х во-

д я н ы х  к а н а л а х впускной  т р у б ы .  О т в е р с т и е  в о  в с т а в к е  о г р а н и ч и в а е т

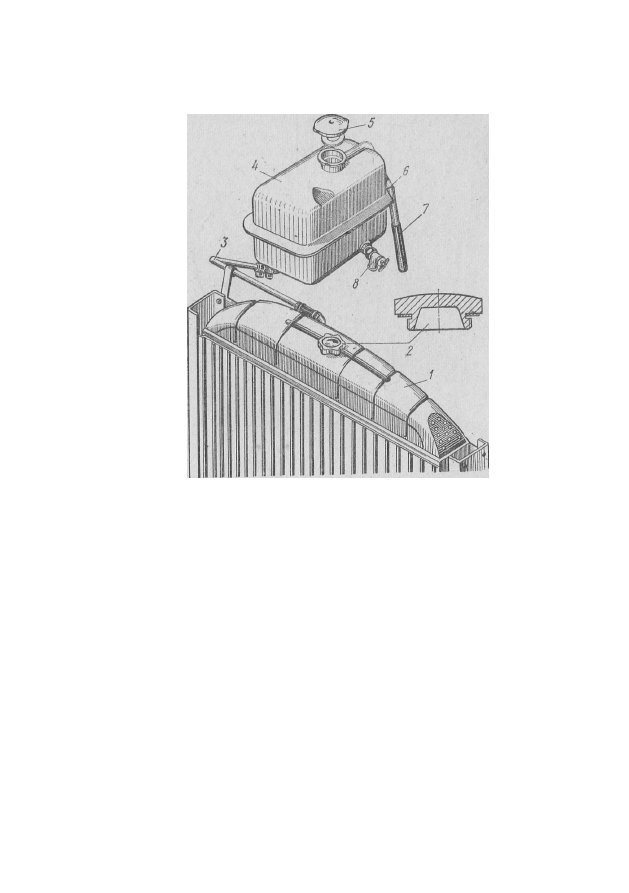

Рис. 31.  Р а д и а т о р с расширительным бачком:

/ —  р а д и а т о р ;

 2

 —  п р о б к а  р а д и а т о р а  ( б е з  к л а п а н о в ) :

3 —  с о е д и н и т е л ь н а я  т р у б к а ; 4 —  р а с ш и р и т е л ь н ы й  б а ч о к :
5  — п р о б к а  б а ч к а (с  к л а п а н а м и ) :

 6 —

  п а р о о т в о д я щ а я

т р у б к а ; 7 —  р е з и н о в ы й  ш л а н г : 8 —  с л и в н о й  к р а н  б а ч к а

количество  о х л а ж д а ю щ е й  ж и д к о с т и ,  п р о х о д я щ е е через  з а д н и е во-

д я н ы е  к а н а л ы во впускной  т р у б е , до "величины,  о б е с п е ч и в а ю щ е й
необходимый подогрев топливной смеси в  к а н а л а х впускной  т р у б ы .

По особому  т р е б о в а н и ю на  а в т о м о б и л ь до сентября 1978 г. ус-

т а н а в л и в а л с я  р а с ш и р и т е л ь н ы й бачок (рис.  3 1 ) .

В о д я н о й  н а с о с

 (рис. 32) центробежный,  у с т а н о в л е н на переднем

торце  б л о к а цилиндров.  В а л насоса  в р а щ а е т с я в  д в у х шарикопод-

шипниках,  и м е ю щ и х уплотнения,  к о т о р ы е  с л у ж а т  д л я  у д е р ж а н и я

смазки в подшипниках и  з а щ и т ы их от  з а г р я з н е н и я .

Место  в ы х о д а  з а д н е г о конца  в а л а из корпуса подшипников во-

дяного насоса уплотнено  с а м о п о д ж и м н ы м сальником

 13.

  С а л ь н и к

состоит из  г р а ф и т и з и р о в а н н о й текстолитовой  у п л о т н я ю щ е й  ш а й б ы ,
резинового уплотнителя,  п р у ж и н ы и  д в у х обойм  п р у ж и н ы . Вы-

ступы  ш а й б ы  в х о д я т в пазы ступицы  к р ы л ь ч а т к и

 12.

  С п е ц и а л ь н а я

обойма  у д е р ж и в а е т  д е т а л и  с а л ь н и к а в  к р ы л ь ч а т к е при  м о н т а ж е

66

к р ы л ь ч а т к и на  в а л водяного насоса.  П о л о с т ь  м е ж д у подшипни-

к а м и  з а п о л н я ю т смазкой,  у к а з а н н о й в  к а р т е смазки.

На переднем конце  в а л а  у с т а н о в л е н ы шкив  в е н т и л я т о р а 3 на

подшипниках и ступица

 5

  ш к и в а водяного насоса.

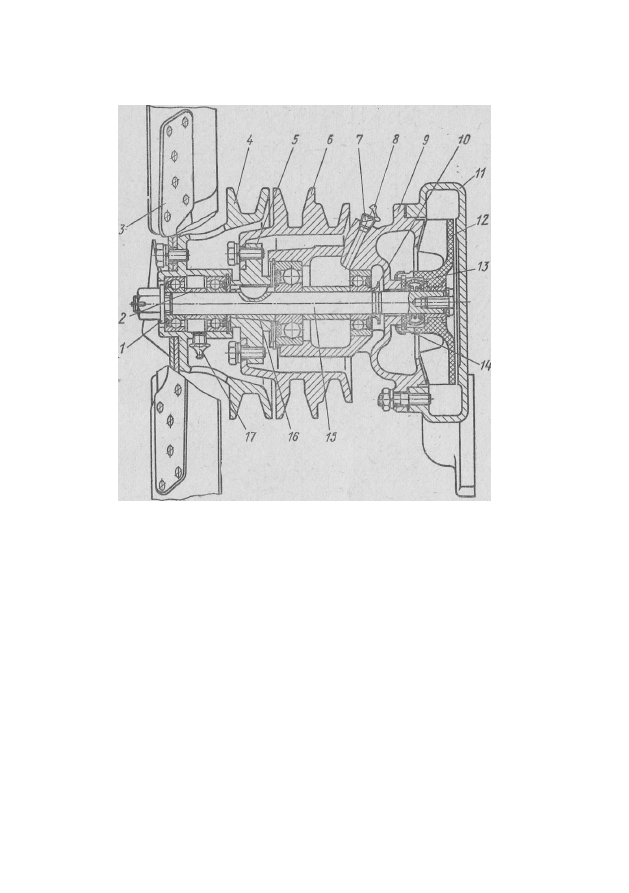

Рис. 32. Водяной насос с вентилятором:

1 —  у п о р н а я  ш а й б а ; 2  — р а с п о р н а я  в т у л к а ; 3 —  в е н т и л я т о р ;

 4 —

ш к и в  в е н т и л я т о р а ; 5  — с т у п и ц а  ш к и в а  в о д я н о г о  н а с о с а ;

 6

 —  ш к и в

в о д я н о г о  н а с о с а ; 7  — п р о б к а ;

 8

 —  м а с л е н к а ;

 9 —

  к о р п у с  п о д ш и п -

н и к о в :

 10 —

  в о д о с б р а с ы в а т е л ь ; 11 —  к о р п у с  в о д я н о г о  н а с о с а ;

 12 —

к р ы л ь ч а т к а  н а с о с а ;

 13

—сальник;

 14

 —  у п о р н а я  ш а й б а :

 15

 —  в а л и к

в о д я н о г о  н а с о с а :

 16

 —  к о н у с н а я  в т у л к а ; /7 —  м а с л е н к а  с м а з к и под<

ш и п н и к о в  в е н т и л я т о р а

С т у п и ц а  ш к и в а водяного насоса  з а к р е п л е н а на  в а л у при по-

мощи  р а з р е з н о й конусной  в т у л к и

 16,

 шпонки и гайки со шплинтом.

Т а к о е крепление  о б е с п е ч и в а е т  в о з м о ж н о с т ь  п о д т я г и в а н и я ступицы

ш к и в а в  э к с п л у а т а ц и и в  с л у ч а е  о с л а б л е н и я посадки  ш к и в а .

В сроки,  у к а з а н н ы е в  р а з д е л е  « Т е х н и ч е с к о е  о б с л у ж и в а н и е » , не-

о б х о д и м о  п р о в е р я т ь крепление  с т у п и ц ы водяного насоса,  т а к  к а к
о с л а б л е н и е крепления  ш к и в а водяного насоса  м о ж е т привести к

п о в р е ж д е н и ю  в е н т и л я т о р а  р а д и а т о р а и водяного насоса.  Д л я этого

с л е д у е т периодически  п р о в е р я т ь  з а т я ж к у гайки крепления ступицы

ш к и в а . При  о с л а б л е н и и соединения  н а д о немедленно  п о д т я н у т ь

гайку,  п р е д в а р и т е л ь н о  у д а л и в шплинт.  У с и л и е  з а т я ж к и гайки

д о л ж н о быть в  п р е д е л а х  8 , 5 — 1 0  к г с - м .  П о с л е  п о д т я ж к и гайка

д о л ж н а быть  т щ а т е л ь н о  з а ш п л и н т о в а н а .

3 *

67

П е р е д  з а п р а в к о й  с м а з к о й полости подшипников водяного на-

соса  н а д о  о т в е р н у т ь пробку 7,  з а к р ы в а ю щ у ю контрольное отвер-
стие,  З а п р а в к у проводить до появления  с в е ж е й смазки из конт-
рольного отверстия,  з а т е м пробку  н е о б х о д и м о  у с т а н о в и т ь на место.

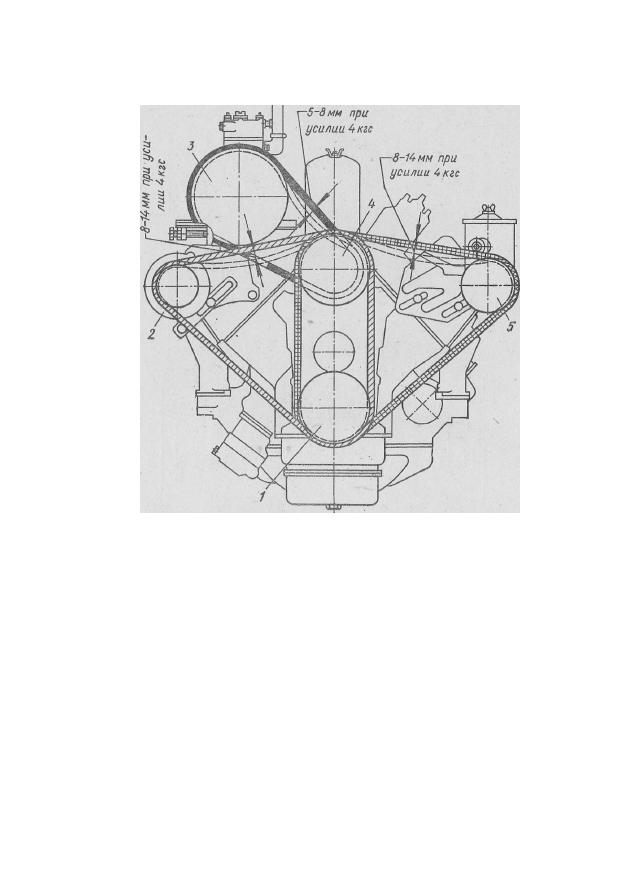

Рис. 33.

 Схема проверки  н а т я ж е н и я приводных ремней;

1 —  ш к и в  к о л е н ч а т о г о  в а л а ;

 2

 —  ш к и в  г е н е р а т о р а ; 3 —  ш к и в  к о м п р е с -

с о р а ;

 4 —

  ш к и в  в о д я н о г о  н а с о с а и  ш к и в  в е н т и л я т о р а ;

 5

 —  ш к и в  н а с о с а

г и д р о у с и л и т е л я  р у л е в о г о  у п р а в л е н и я

Водяной насос имеет привод ремнем от шкива  к о л е н ч а т о г о

в а л а  д в и г а т е л я . Приводной ремень водяного 'Насоса приводит так-
ж е насос  г и д р о у с и л и т е л я  р у л е в о г о  у п р а в л е н и я .  Н а т я ж е н и е ремня
р е г у л и р у ю т перемещением насоса  г и д р о у с и л и т е л я . При  н о р м а л ь -
ном  н а т я ж е н и и прогиб ремня под действием усилия 4 кгс  д о л ж е н

быть в  п р е д е л а х  8 — 1 4 мм (рис.  3 3 ) .

В е н т и л я т о р щестилопастной, с  о т о г н у т ы м и концами лопастей.

В е н т и л я т о р  з а к л ю ч е н в  у с т а н о в л е н н ы й на  р а м к е  р а д и а т о р а  к о ж у х ,

способствующий увеличению' скорости потока  в о з д у х а , просасывае-
мого через  р а д и а т о р . Шкив  в е н т и л я т о р а  н а х о д и т с я на переднем
конце  в а л а водяного насоса на подшипниках (см. рис. 32), что
позволяет при преодолении  г л у б о к и х бродов  п р е к р а т и т ь  в р а щ е н и е
в е н т и л я т о р а  о с л а б л е н и е м приводного ремня, не  о с т а н а в л и в а я вра-
щение водяного насоса, компрессора и насоса  г и д р о у с и л и т е л я .

1-68

В е н т и л я т о р , а  т а к ж е  г е н е р а т о р приводятся в  д в и ж е н и е одним

и  т е м же ремнем от шкива  к о л е н ч а т о г о  в а л а  д в и г а т е л я .  Н а т я ж е -
ние ремня  р е г у л и р у е т с я поворотом  г е н е р а т о р а на кронштейне.

Н о р м а  н а т я ж е н и я ремня  т а к а я  ж е , как и  д л я ремня водяного на-

соса. От  ш к и в а водяного насоса приводится в  д е й с т в и е компрес-
сор.

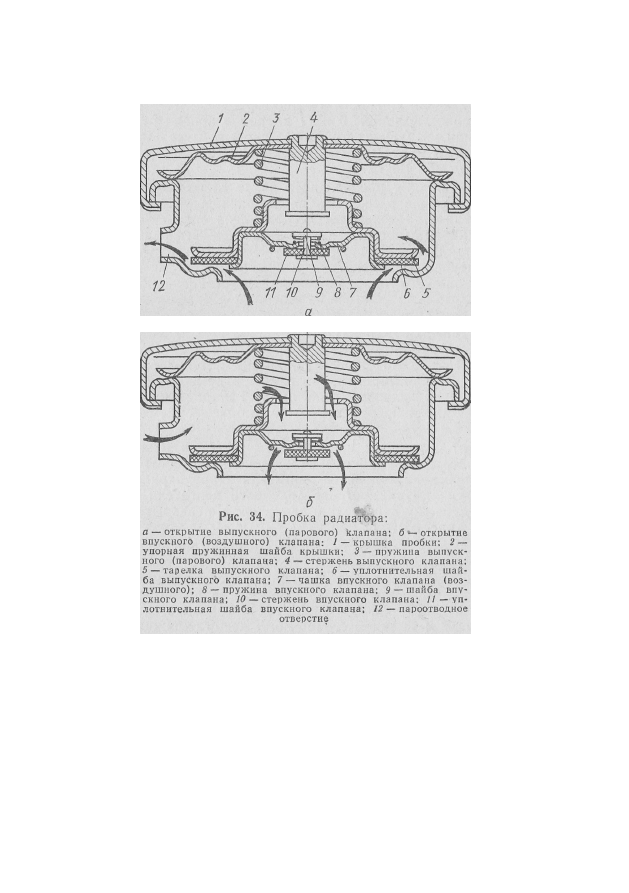

Р а д и а т о р  т р у б ч а т о - л е н т о ч н ы й  ( з м е й к о в ы й ) , с  т р у б к а м и  о в а л ь -

ного сечения,  т р е х р я д н ы й .  П р о б к а

1

 наливной горловины  р а д и а -

т о р а (рис. 34)  г е р м е т и ч н а я с  д в у м я  к л а п а н а м и : впускным (воз-
д у ш н ы м ) и выпускным  ( п а р о в ы м ) . Выпускной  к л а п а н ,  н а г р у ж е н -

ный  п р у ж и н о й ,  п о д д е р ж и в а е т в системе  о х л а ж д е н и я  д а в л е н и е

1

 При наличии в системе  о х л а ж д е н и я расширительного бачка эту пробку

у с т а н а в л и в а ю т на нем. На  р а д и а т о р е в этом  с л у ч а е  у с т а н а в л и в а ю т  р е з ь б о в у ю
пробку без клапанов,

1-69

1  к г с / с м

2

. При  т а к о м  д а в л е н и и  з а к и п а н и е  о х л а ж д а ю щ е й  ж и д к о с т и

н а с т у п а е т при  т е м п е р а т у р е 119°С,  с л е д о в а т е л ь н о ,  с о з д а е т с я  з а п а с
эффективности системы  о х л а ж д е н и я , и  а в т о м о б и л ь  м о ж н о эксплу-

а т и р о в а т ь в  т я ж е л ы х  у с л о в и я х более  д л и т е л ь н о е  в р е м я при некипя-

щей  о х л а ж д а ю щ е й  ж и д к о с т и в  р а д и а т о р е .

Если резиновые  ш а й б ы

 6 я 11

  к л а п а н о в пробки  р а д и а т о р а от-

с у т с т в у ю т или  р а з р у ш е н ы , то  р а б о т а системы  о х л а ж д е н и я как за-

крытой системы  п р е к р а щ а е т с я , и  з а к и п а н и е  ж и д к о с т и в этом слу-

ч а е  н а с т у п а е т при 100°С.

Впускной клапан,  н а г р у ж е н н ы й  б о л е е  с л а б о й  п р у ж и н о й , пре-

п я т с т в у е т  с о з д а н и ю в системе  б о л ь ш о г о  р а з р е ж е н и я при остыва-
нии  д в и г а т е л я и  п р е д о х р а н я е т  д е т а л и  р а д и а т о р а от  п о в р е ж д е н и я .
Впускной  к л а п а н  о т к р ы в а е т с я и  с о о б щ а е т полость  р а д и а т о р а с ат-

мосферой при снижении  д а в л е н и я на  0 , 0 1 — 0 , 1 3 кгс/см

2

Т е м п е р а т у р а  о х л а ж д а ю щ е й  ж и д к о с т и в системе  о х л а ж д е н и я

контролируется  у к а з а т е л е м

 5

 (см. рис. 4),  у с т а н о в л е н н ы м на  щ и т к е

приборов.  Д а т ч и к  у к а з а т е л я  т е м п е р а т у р ы  н а х о д и т с я в водяном

к а н а л е впускной  т р у б ы  д в и г а т е л я .

П р и  д о с т и ж е н и и  т е м п е р а т у р ы  о х л а ж д а ю щ е й  ж и д к о с т и  1 1 5 ° С н а

щитке приборов  з а ж и г а е т с я  к о н т р о л ь н а я  л а м п а

 27

 аварийного пе-

р е г р е в а  о х л а ж д а ю щ е й  ж и д к о с т и ,  д а т ч и к которой  р а с п о л о ж е н в

верхнем  б а ч к е  р а д и а т о р а . В этом  с л у ч а е  о т к р ы в а т ь пробку  р а д и а -

т о р а или  р а с ш и р и т е л ь н о г о  б а ч к а  с л е д у е т осторожно,  т а к как при
резком  о т к р ы в а н и и пробки  в о з м о ж н о  в ы б р а с ы в а н и е горячей  в о д ы

из горловины.

Т е р м о с т а т с  т в е р д ы м  н а п о л н и т е л е м помещен  м е ж д у верхним

и нижним  п а т р у б к а м и  р у б а ш к и  о х л а ж д е н и я .  Т е р м о с т а т  с л у ж и т  д л я
ускорения прогрева  х о л о д н о г о  д в и г а т е л я и  п р е д о х р а н е н и я его от
п е р е о х л а ж д е н и я . При  п р о г р е в е  х о л о д н о г о  д в и г а т е л я  к а н а л , сое-
д и н я ю щ и й  р у б а ш к у  д в и г а т е л я с  р а д и а т о р о м ,  п е р е к р ы т заслонкой 7

т е р м о с т а т а (рис.  3 5 ) .

О х л а ж д а ю щ а я  ж и д к о с т ь через перепускной  ш л а н г

 4

 (см.

рис.  3 0 ) , соединяющий нижний выпускной  п а т р у б о к  р у б а ш к и ох-

л а ж д е н и я с  в с а с ы в а ю щ е й полостью корпуса подшипников водя-

ного насоса, интенсивно  ц и р к у л и р у е т , минуя  р а д и а т о р , что уско-
р я е т прогрев  д в и г а т е л я . Эта  ц и р к у л я ц и я  с о х р а н я е т с я и при пол-
ностью  о т к р ы т о м  т е р м о с т а т е . При  д о с т и ж е н и и  о х л а ж д а ю щ е й  ж и д -
костью  т е м п е р а т у р ы  7 0 — 8 3 ° С церезин (нефтяной воск)

 2

(рис.  3 5 , 6 ) ,  з а к л ю ч е н н ы й в  б а л л о н 1  т е р м о с т а т а ,  п л а в и т с я и, уве-

л и ч и в а я свой объем,  в ы з ы в а е т  п е р е м е щ е н и е  ш т о к а 5  в в е р х и от-

к р ы в а е т  з а с л о н к у  7 , после чего  о х л а ж д а ю щ а я  ж и д к о с т ь  н а ч и н а е т
ц и р к у л и р о в а т ь через  р а д и а т о р . При снижении  т е м п е р а т у р ы цере-
зин  у м е н ь ш а е т свой  о б ъ е м и  з а с л о н к а под  д е й с т в и е м  п р у ж и н ы за-
к р ы в а е т с я (рис.  3 5 , а ) .

Ж а л ю з и  р а д и а т о р а  с л у ж а т  д л я  р е г у л и р о в а н и я потока  в о з д у х а ,

п р о х о д я щ е г о через  р а д и а т о р ;  у п р а в л е н и е  ж а л ю з и  о с у щ е с т в л я е т с я

из кабины водителя.  Р у ч к а  у п р а в л е н и я  р а с п о л о ж е н а под щитом
с л^вой стороны кабины.  Ч т о б ы  з а к р ы т ь  ж а л ю з и ,  н а д о  п о т я н у т ь

1-70

Т Е Х Н И Ч Е С К О Е  О Б С Л У Ж И В А Н И Е  С И С Т Е М Ы  О Х Л А Ж Д Е Н И Я

В  р а д и а т о р  р е к о м е н д у е т с я  з а л и в а т ь  о х л а ж д а ю щ у ю  ж и д к о с т ь

до нижнего торца  т р у б ы горловины  р а д и а т о р а . При наличии рас-

ширительного  б а ч к а  р а д и а т о р  н а д о  з а п о л н я т ь полностью, а ба-
ч о к —  д о горловины.

П у с т и т ь  д в и г а т е л ь с  м а л о й частотой  в р а щ е н и я  к о л е н ч а т о г о

в а л а (холостой  х о д ) , после этого проверить  у р о в е н ь  ж и д к о с т и в

р а д и а т о р е и, если надо,  д о л и т ь ее.

Н е л ь з я  з а л и в а т ь  х о л о д н у ю  ж и д к о с т ь в горячий  д в и г а т е л ь .

В сильные морозы необходимо  у т е п л я т ь  р а д и а т о р ,  и с п о л ь з у я  д л я
этого  у т е п л и т е л ь н ы е  ч е х л ы на  о б л и ц о в к у  р а д и а т о р а и на  к а п о т

д в и г а т е л я , и  в н и м а т е л ь н о  с л е д и т ь за  у к а з а т е л е м  т е м п е р а т у р ы ох-
л а ж д а ю щ е й  ж и д к о с т и .

Р а б о т а непрогретого  д в и г а т е л я  в е д е т к интенсивному из-

носу  п о р ш н е в ы х колец,  ц и л и н д р о в и  в ы п л а в л е н и ю подшипни-

ков  к о л е н ч а т о г о  в а л а .

Д л я повышения  н а д е ж н о с т и  р а б о т ы системы  о х л а ж д е н и я и пре-

д о х р а н е н и я ее от  з а м е р з а н и я во  в р е м я сильных морозов рекомен-
д у е т с я применять  с п е ц и а л ь н у ю  ж и д к о с т ь , не  з а м е р з а ю щ у ю при
низкой  т е м п е р а т у р е  ( а н т и ф р и з ) .

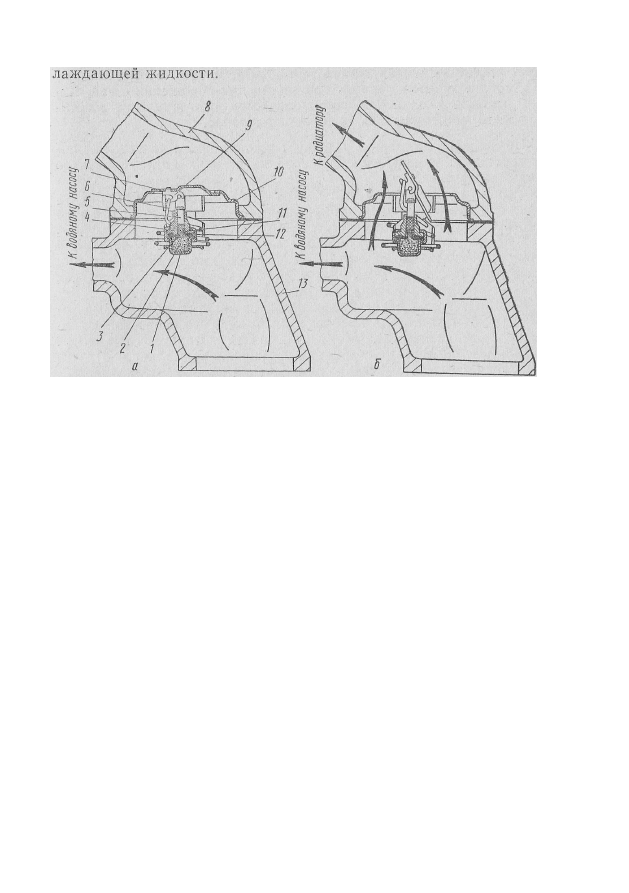

Рис. 35. Схема  р а б о т ы  т е р м о с т а т а :

а

 —  т е р м о с т а т в  з а к р ы т о м  п о л о ж е н и и ; б —  т е р м о с т а т в  о т к р ы т о м  п о л о ж е н и и : 1 —  б а л -

лон  т е р м о с т а т а :  2 —  а к т и в н а я  м а с с а  ( ц е р е з и н ) ; 3 —  м е м б р а н а ;  4 — н а п р а в л я ю щ а я  в т у л -
к а ; 5  — ш т о к ;

 6 —

  в о з в р а т н а я  п р у ж и н а ; 7 —  з а с л о н к а  т е р м о с т а т а ;

 8

 —  в е р х н и й  п а т р у б о к :

9

 —  к о р о м ы с л о  з а с л о н к н ;

 10

—  к о р п у с  т е р м о с т а т а ;

 11

—  б у ф е р ;

 12

—  р а н т :

 13

 —  н и ж н и й

п а т р у б о к

р у ч к у на себя.  З а к р ы в а т ь  ж а л ю з и  с л е д у е т при прогреве  д в и г а -
теля, а  т а к ж е при  д в и ж е н и и в  с л у ч а е понижения  т е м п е р а т у р ы ох-

1-71

Н а и б о л е е распространенной  я в л я е т с я  о х л а ж д а ю щ а я  ж и д к о с т ь

марки 4.0  ( Г О С Т  1 5 9 — 5 2 ) ,  з а м е р з а ю щ а я при  т е м п е р а т у р е  — 4 0 ° С .

О х л а ж д а ю щ а я  ж и д к о с т ь  я д о в и т а , и  п о э т о м у  н е о б х о д и м о

с о б л ю д а т ь  м е р ы  п р е д о с т о р о ж н о с т и  п р и  о б р а щ е н и и с ней. По-
п а д а н и е  д а ж е  н е б о л ь ш о г о  к о л и ч е с т в а этой  ж и д к о с т и в  о р г а -
н и з м  м о ж е т  в ы з в а т ь  т я ж е л о е  о т р а в л е н и е .

Применение антифриза  у п р о щ а е т процесс пуска  д в и г а т е л я с по-

д о г р е в а т е л е м ,  у м е н ь ш а е т  о т л о ж е н и е на  с т е н к а х  к о т л а продуктов
коррозии и накипи.

О х л а ж д а ю щ у ю жидкЪсть  и з системы  о х л а ж д е н и я  н а д о  с л и в а т ь

через три  к р а н а : кран  п а т р у б к а  р а д и а т о р а и  д в а  к р а н а пускового
п о д о г р е в а т е л я (см.  р а з д е л  « П у с к о в о й  п о д о г р е в а т е л ь  д в и г а т е л я » ) .

При наличии  р а с ш и р и т е л ь н о г о  б а ч к а  д о б а в л я е т с я четвертый

кран,  у с т а н о в л е н н ы й на его днище.  Н е о б х о д и м о помнить, что при
сливе  ж и д к о с т и из системы  о х л а ж д е н и я надо  о т к р ы в а т ь все краны,
а  т а к ж е пробку  р а д и а т о р а или  р а с ш и р и т е л ь н о г о  б а ч к а .

В зимнее время после слива воды из системы необходимо за-

к р ы в а т ь кран отопителя кабины и  о т к р ы в а т ь его снова только по-
сле пуска и прогрева  д в и г а т е л я (см.  р а з д е л  « О т о п и т е л ь  к а б и н ы » ) .

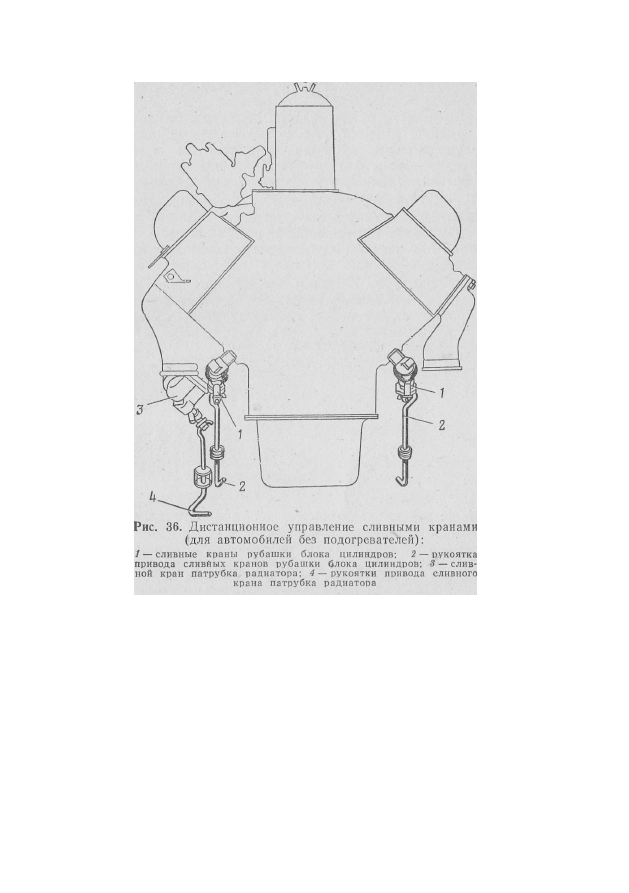

Краны  с н а б ж е н ы дистанционным  у п р а в л е н и е м (рис. 36), что

о б л е г ч а е т  д о с т у п к ним.  П р о х о д н ы е сечения кранов,  у с т а н о в л е н н ы х

в блоке цилиндров, по сравнению с  к р а н а м и  п р е ж н е г о выпуска
увеличены, что обеспечивает  л у ч ш и й слив  о х л а ж д а ю щ е й  ж и д к о с т и
из  д в и г а т е л я .

Р у к о я т к и  у п р а в л е н и я  к р а н а м и выведены через  п е р в у ю попере-

чину  р а м ы в переднюю часть  а в т о м о б и л я , под  б у ф е р .

К р а н  к о т л а  п о д о г р е в а т е л я и кран  р а с ш и р и т е л ь н о г о  б а ч к а не

имеют дистанционного  у п р а в л е н и я .

При необходимости слива  ж и д к о с т и из системы  о х л а ж д е н и я ру-

коятку привода крана  в ы в е р т ы в а ю т на несколько оборотов.

При сливе  о х л а ж д а ю щ е й жидкости в  к а к у ю - л и б о  п о с у д у на

сливные краны необходимо  н а д е в а т ь резиновые шланги, концы ко-
торых  с л е д у е т  п р о п у с к а т ь в специальные отверстия  п о д м о т о р н ы х
брызговиков. После полного слива  ж и д к о с т и перед стоянкой авто-
мобиля  с л е д у е т оставить краны  о т к р ы т ы м и . Если краны  з а м е р з н у т

в

 открытом положении,  з а к р ы в а т ь их  н а д о по'сле  з а л и в к и  ж и д к о с т и

при прогреве  д в и г а т е л я , когда из кранов потечет  ж и д к о с т ь .

При пуске  х о л о д н о г о  д в и г а т е л я в зимнее  в р е м я необходимо

в н и м а т е л ь н о  с л е д и т ь  з а  т е п л о в ы м  р е ж и м о м  р а б о т ы  д в и г а т е л я .
Е с л и  д в и г а т е л ь холодный,  т о  к л а п а н  т е р м о с т а т а  б у д е т препятст-
в о в а т ь поступлению  о х л а ж д а ю щ е й  ж и д к о с т и в  р а д и а т о р , пока

она не прогреется в  р у б а ш к е блока цилиндров;

 в

 этот период

возникает опасность  з а м е р з а н и я  ж и д к о с т и в  р а д и а т о р е . Тем не
менее

 в

 период сильных морозов  у д а л я т ь  т е р м о с т а т из системы

о х л а ж д е н и я  д в и г а т е л я  н е  р а з р е ш а е т с я .

С л е д у е т  п р о в е р я т ь состояние  к л а п а н о в пробки  р а д и а т о р а . Не-

о б х о д и м о  с л е д и т ь за состоянием всех уплотнений, не  д о п у с к а т ь

течи  ж и д к о с т и из системы  о х л а ж д е н и я .

1

-72

К а т е г о р и ч е с к и  з а п р е щ а е т с я  п у с к и  к р а т к о в р е м е н н а я  р а -

б о т а  д в и г а т е л я без  о х л а ж д а ю щ е й  ж и д к о с т и в  с и с т е м е ох-

л а ж д е н и я , а  т а к ж е  п р о г р е в  д в и г а т е л я  п о с л е  с л и в а ох-

л а ж д а ю щ е й  ж и д к о с т и  д л я  у д а л е н и я  о с т а т к а  о х л а ж д а ю щ е й
ж и д к о с т и из  с и с т е м ы ,  т а к  к а к это  м о ж е т  п р и в е с т и к  р а з р у -
ш е н и ю  у п л о т н и т е л ь н ы х  р е з и н о в ы х  к о л е ц  г и л ь з  ц и л и н д р о в ,

в ы п а д а н и ю  с е д е л  к л а п а н о в ,  п р о г о р а н и ю  п р о к л а д к и  г о л о в к и
б л о к а и  к о р о б л е н и ю  а л ю м и н и е в о й  г о л о в к и .

В  т е х  с л у ч а я х , когда система  о х л а ж д е н и я  з а г р я з н е н а , ее  н а д о

п р о м ы в а т ь .

С М Я Г Ч Е Н И Е  В О Д Ы И  П Р О М Ы В К А СИСТЕМЫ  О Х Л А Ж Д Е Н И Я

Д В И Г А Т Е Л Я

К а ч е с т в о воды, применяемой  д л я  о х л а ж д е н и я

  д в и г а т е л я ,

 влия-

ет на его  р а б о т о с п о с о б н о с т ь и долговечность.

1-73















содержание      ..     8      9      10      11     ..
