Д л я о т к л ю ч е н и я системы вентиляции при преодолении б р о д а

у с т а н о в л е н кран

Р у к о я т к а к р а н а в момент преодоления б р о д а

д о л ж н а быть р а с п о л о ж е н а в е р т и к а л ь н о . П о с л е преодоления б р о д а
р у к о я т к у необходимо' повернуть в г о р и з о н т а л ь н о е положение.

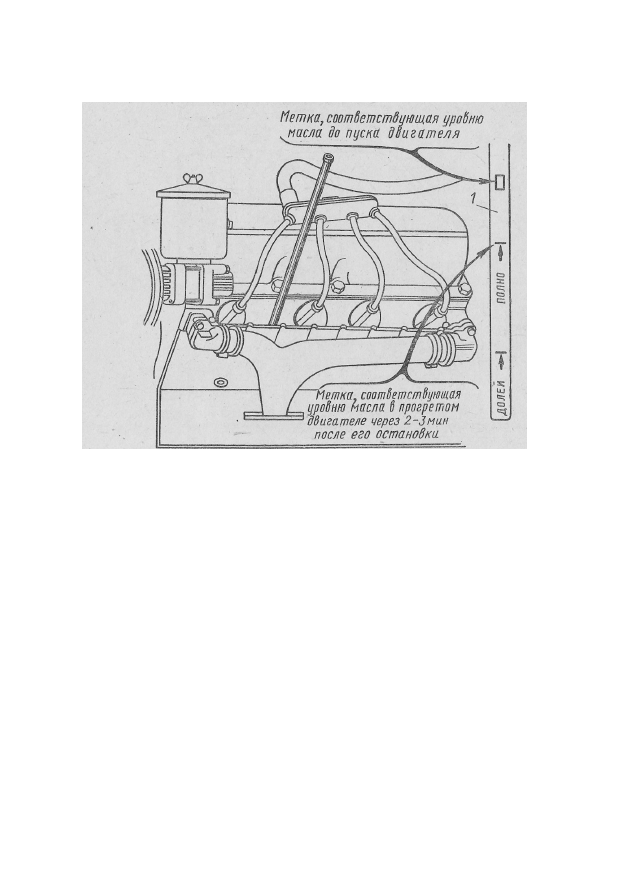

Рис. 20. Контрольные метки на у к а з а т е л е у р о в н я м а с л а !

1 — у к а з а т е л ь у р о в н я м а с л а

М а с л я н ы й р а д и а т о р из сребренной а л ю м и н и е в о й трубки, воз-

д у ш н о г о о х л а ж д е н и я у с т а н о в л е н перед основным р а д и а т о р о м си-

стемы  о х л а ж д е н и я  д в и г а т е л я .  М а с л я н ы й  р а д и а т о р  д о л ж е н  б ы т ь
постоянно включен.  О т к л ю ч а т ь его  с л е д у е т  т о л ь к о при пуске хо-
лодного  д в и г а т е л я при  т е м п е р а т у р е  о к р у ж а ю щ е г о  в о з д у х а  н и ж е

0°С.

При низкой т е м п е р а т у р е в зимнее в р е м я м а с л я н ы й р а д и а т о р

т а к ж е м о ж н о о т к л ю ч а т ь при помощи к р а н а 2 (см. рис. 17).

П р о в е р к а у р о в н я м а с л а

к а р т е р е д в и г а т е л я

проводится по

у к а з а т е л ю , на котором нанесены три метки: « Д о л е й » , « П о л н о »

метка в в и д е п р я м о у г о л ь н и к а в ы ш е метки « П о л н о » (рис. 2 0 ) .

М е т к а « П о л н о » п о к а з ы в а е т н о р м а л ь н ы й у р о в е н ь м а с л а в кар-

т е р е д в и г а т е л я , прогретого до р а б о ч е й т е м п е р а т у р ы , ч е р е з '2—3 мин

после-остановки.

У р о в е н ь м а с л а в к а р т е р е н а д о п р о в е р я т ь перед к а ж д ы м в ы е з д о м

а в т о м о б и л я , а во в р е м я д л и т е л ь н ы х рейсов — при к а ж д о м о с м о т р е

а в т о м о б и л я в пути.

Д л я проверки у р о в н я м а с л а необходимо о с т а н о в и т ь д в и г а т е л ь ,

п о д о ж д а т ь 2 — 3 мин, пока стечет масло, в ы н у т ь и о б т е р е т ь у к а з а -

т е л ь  у р о в н я  м а с л а ,  в с т а в и т ь его до  у п о р а и,  в ы н у в вновь, по мет-
к а м  о п р е д е л и т ь  у р о в е н ь . Если  у р о в е н ь  м а с л а  н и ж е метки  « Д о л е й » ,
э к с п л у а т а ц и я  а в т о м о б и л я  в о с п р е щ а е т с я , и  н е о б х о д и м о  д о л и т ь ма-

сло до метки « П о л н о » .

При д л и т е л ь н о й стоянке а в т о м о б и л я из м а с л я н о г о ф и л ь т р а й

из  к а н а л о в в  б л о к е цилиндров  д в и г а т е л я в  к а р т е р  д о п о л н и т е л ь н о
смекает некоторое количество  м а с л а , в  р е з у л ь т а т е чего  у р о в е н ь
м а с л а до пуска  д в и г а т е л я превышает,  м е т к у  « П о л н о » и в полностью

з а п р а в л е н н о м д в и г а т е л е у с т а н а в л и в а е т с я в п р е д е л а х п р я м о у г о л ь -

ной метки на у к а з а т е л е .

При проверке у р о в н я м а с л а д о пуска д в и г а т е л я после д л и т е л ь -

ной стоянки н о р м а л ь н ы й у р о в е н ь д о л ж е н быть в п р е д е л а х прямо-

угольной метки.

П р е в ы ш е н и е н о р м а л ь н о г о уровня, с о о т в е т с т в у ю щ е г о метке

« П о л н о » на горячем д в и г а т е л е или п р я м о у г о л ь н о й метке на х о л о д -

ном, не д о п у с к а е т с я .

М а с л о в д в и г а т е л е н а д о менять с периодичностью, у к а з а н н о й

в к а р т е смазки.

П р о в е р к а компрессии в цилиндре д в и г а т е л я . По м е р е износа

п о р ш н е в ы х колец и стенок цилиндров д а в л е н и е с ж а т и я в цилинд-

р а х д в и г а т е л я (компрессия) с н и ж а е т с я . Н о р м а л ь н а я величина ком-

прессии в ц и л и н д р а х прогретого д в и г а т е л я д о л ж н а быть в преде-

л а х 7 , 5 — 8 , 5 кгс/см

. С н и ж е н и е компрессии в процессе э к с п л у а т а ц и и

д в и г а т е л я д о п у с к а е т с я до 6,3 кгс/см

Р а з н и ц а м е ж д у в е л и ч и н а м и компрессии в о т д е л ь н ы х ц и л и н д р а х

не д о л ж н а п р е в ы ш а т ь 0 , 7 — 1 , 0 кгс/см

С И С Т Е М А П И Т А Н И Я Д В И Г А Т Е Л Я

С и с т е м а питания д в и г а т е л я п р и н у д и т е л ь н а я , с подачей топлива

топливным насосом д и а ф р а г м е н н о г о типа. С х е м а системы питания

п о к а з а н а на рис. 21. ,

Топливом д л я д в и г а т е л я с л у ж и т а в т о м о б и л ь н ы й бензин с окта-

новым числом не н и ж е 76.

Применение а в т о м о б и л ь н о г о бензина с б о л е е низким о к т а н о в ы м

числом м о ж е т с л у ж и т ь причиной ненормальной р а б о т ы д в и г а т е л я

(детонация, повышенное о б р а з о в а н и е н а г а р а , увеличенный р а с х о д

т о п л и в а , п р о г о р а н и е п р о к л а д о к и головок б л о к а и т. д . ) .

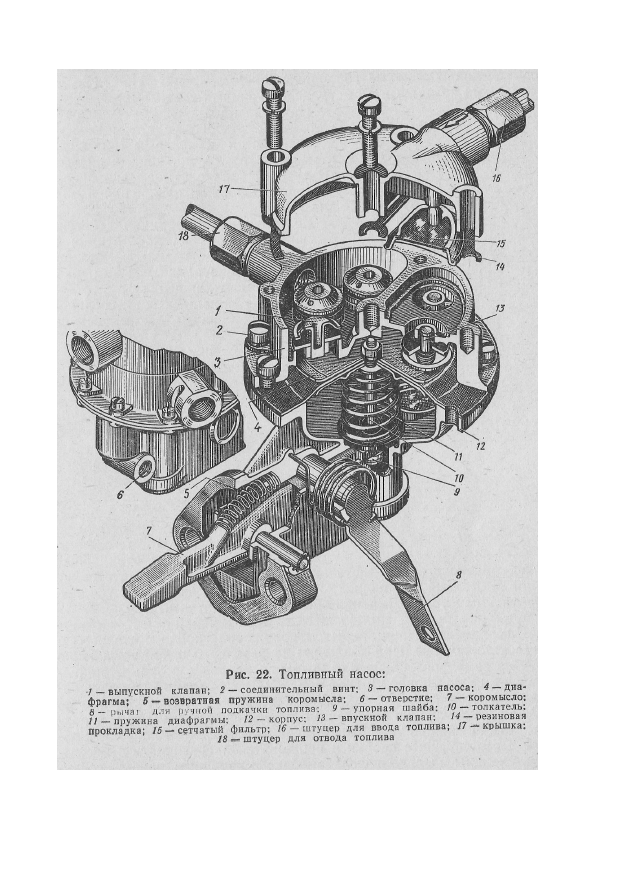

Топливный насос (рис. 22) д и а ф р а г м е н н ы й , г е р м е т и з и р о в а н -

ный, с р ы ч а г б м д л я ручной п о д к а ч к и т о п л и в а .

П р о и з в о д и т е л ь н о с т ь насоса 180 л/ч (не менее) при ч а с т о т е вра-

щения р а с п р е д е л и т е л ь н о г о в а л а д в и г а т е л я 1 3 0 0 — 1 4 0 0 об/мин.

При недостаточной п о д а ч е т о п л и в а н а д о проверить состояние

д и а ф р а г м ы , н а б л ю д а я , нет ли подтекания т о п л и в а через контроль-

ное о т в е р с т и е б, в с л у ч а е п о в р е ж д е н и я д и а ф р а г м ы из этого отвер-
стия б у д е т в ы т е к а т ь топливо.

Н е с л е д у е т без н е о б х о д и м о с т и р а з б и р а т ь топливный насос в о

и з б е ж а н и е появления течи т о п л и в а м е ж д у плоскостями р а з ъ е м а

крышки, головки и к о р п у с а .

При р а з б о р к е насоса н е о б х о д и м о снять сетку и промыть ее в

чистом бензине. Р а з б и р а т ь и с о б и р а т ь насос н а д о осторожно, что-

бы не повредить д и а ф р а г м у и п р о к л а д к у .

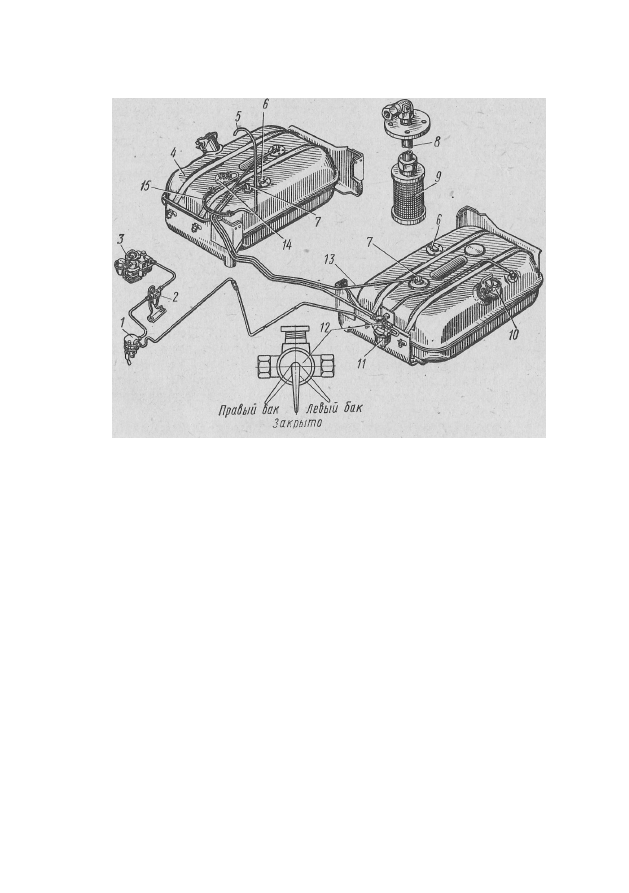

Рис. 21. Схема системы питания:

1 — т о п л и в н ы й н а с о с ;

— ф и л ь т р т о н к о й о ч и с т к и т о п л и в а : 3 — к а р б ю р а т о р :

— т о п л и в н ы й б а к ( д о п о л н и т е л ь н ы й ) ;

— в о з д у х о п о д в о д я щ а я т р у б к а ;

—

д а т ч и к и у к а з а т е л я у р о в н я т о п л и в а в б а к а х ; 7 — у г о л ь н и к и ;

8 —

п р и е м н а я

т р у б к а ; .9 — с е т ч а т ы й ф и л ь т р ;

10 —

п р о б к а ; / / - ф и л ь т р - о т с т о й н и к :

— к р а н ;

13 —

с о е д и н и т е л ь н а я т р у б к а б а к о в ;

14 —

к л а п а н н а я к о р о б к а б а к а ;

15—

р е з и -

н о в ы й ш л а н г

При з а м е н е д и а ф р а г м ы , чтобы не повредить лист прорезинен-

н о й ' д и а ф р а г м е н н о й ткани, необходимо  о с т о р о ж н о  з а в е р т ы в а т ь
г а й к у  т о л к а т е л я . Во время сборки  д и а ф р а г м ы необходимо прове-
рять, не попали ли  м е ж д у  т а р е л к а м и и  д и а ф р а г м о й частицы пыли,
опилки,  м е т а л л и ч е с к а я  с т р у ж к а и т. д

т а к как это приводит к

б ы с т р о м у износу д и а ф р а г м ы .

При сборке головки топливного насоса с корпусом соединитель-

ные винты

с л е д у е т з а т я г и в а т ь при д и а ф р а г м е , о т ж а т о й в нижнее

положение.

Ф и л ь т р т о н к о й о ч и с т к и т о п л и в а

(рис. 23) с керамическим филь-

т р у ю щ и м элементом и с ъ е м н ы м п л а с т м а с с о в ы м стаканом-отстойни-

ком

у с т а н о в л е н перед к а р б ю р а т о р о м .

Периодически с л е д у е т ф и л ь т р п р о м ы в а т ь ацетоном, ф и л ь т р у ю -

щий э л е м е н т п р о д у в а т ь с ж а т ы м в о з д у х о м , п о д в о д я его изнутри
элемента, д л я чего п р е д в а р и т е л ь н о н а д о о т в е р н у т ь г а й к у и снять

стакан-отстойник в сроки,  у к а з а н н ы е в  р а з д е л е «Техническое об-
с л у ж и в а н и е  а в т о м о б и л я » . При  р а з б о р к е и  п р о м ы в к е  ф и л ь т р а  н а д о
особенно осторожно  о б р а щ а т ь с я с  ф и л ь т р у ю щ и м элементом.

Т о п л и в н ы е б а к и

— основной и дополнительный, в м е с т и м о с т ь ю

по 170 л  к а ж д ы й ,  р а с п о л о ж е н ы по обе стороны  р а м ы под грузовой
п л а т ф о р м о й .  Н а л и в н ы е горловины  б а к о в  з а к р ы т ы герметичными
откидными  к р ы ш к а м и с  б ы с т р о д е й с т в у ю щ и м и  з а ж и м а м и .

П р а в ы й топливный б а к с н а б ж е н

клапанной коробкой с а в т о м а т и ч е с к и

д е й с т в у ю щ и м и к л а п а н а м и (впускным

и в ы п у с к н ы м ) , соединяющими полость

топливного б а к а с атмосферой в слу-
ч а е повышения или понижения д а в л е -

ния в баке.

Конструкция и принцип действия

к л а п а н о в а н а л о г и ч н ы конструкции и
принципу действия к л а п а н о в , установ-

л е н н ы х в пробке р а д и а т о р а (см. раз-
д е л « С и с т е м а о х л а ж д е н и я » ) .

Л е в ы й топливный б а к соединен

с п р а в ы м топливным баком воздуш-

ной т р у б к о й .

При р а з р е ж е н и и в б а к е 0 , 0 1 6 —

0,034 кгс/см

о т к р ы в а е т с я впускной

к л а п а н клапанной коробки и баки со-
о б щ а ю т с я с о к р у ж а ю щ и м в о з д у х о м .
При повышении д а в л е н и я в б а к а х на
0 , 1 1 — 0 , 1 8 кгс/см

о т к р ы в а е т с я выпуск- ,

ной к л а п а н . Т а к о е у с т р о й с т в о к л а п а н -

ной коробки обеспечивает  в ы р а в н и в а -
ние  д а в л е н и я в  б а к а х и  у м е н ь ш а е т по-
тери топлива от испарения.  К л а п а н
соединен с  в о з д у ш н о й трубкой, выве-
денной  в ы ш е  у р о в н я  з а д а н н о г о  б р о д а и
закрепленной на  з а д н е й стенке кабины.

Если после з а п р а в к и топливных

б а к о в  п р е д п о л а г а е т с я  д л и т е л ь н а я стоянка,, то  р е к о м е н д у е т с я не
з а л и в а т ь правый  б а к полностью во  и з б е ж а н и е  в ы т е к а н и я  т о п л и в а
через  к л а п а н при. повышении внешней  т е м п е р а т у р ы .

В р ы ч а г е б ы с т р о д е й с т в у ю щ е г о з а ж и м а пробки имеется отвер-

стие, с о в п а д а ю щ е е при з а к р ы т о м положении пробки с отверстием

в скобе горловины. При  д в и ж е н и и по  б е з д о р о ж ь ю  д л я  у с т р а н е н и я
с л у ч а е в самопроизвольного  о т к р ы в а н и я пробок в  р е з у л ь т а т е заце-
пов в отверстия пробок и скоб горловины  н е о б х о д и м о повесить за-

мок или в с т а в и т ь б о л т с гайкой.

При э к с п л у а т а ц и и необходимо периодически проверять и под-

т я г и в а т ь крепление т о п л и в н ы х б а к о в и кронштейнов, с п у с к а т ь от-

стой через спускные пробки и  п р о м ы в а т ь баки,  о ч и щ а т ь и промы-
в а т ь  к л а п а н ы на дополнительном  б а к е и  п р о д у в а т ь  т р у б к у , соеди-
н я ю щ у ю основной и дополнительный баки, а  т а к ж е  т р у б к у , соеди-

н я ю щ у ю баки с атмосферой.

П е р е к л ю ч а ю т баки краном, у с т а н о в л е н н ы м на кронштейне

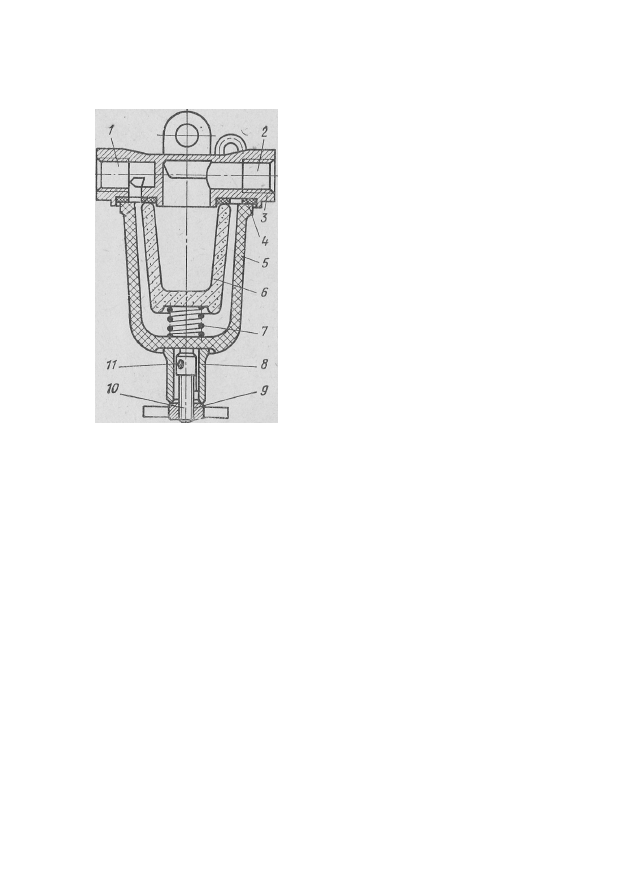

Рис. 23. Фильтр тонкой очист-

ки топлива:

/ — о т в е р с т и е д л я в в о д а т о п л и в а :

— в ы х о д н о е о т в е р с т и е : 3 — к о р п у с

б и л ь т р а ;

— п р о к л а д к а к о р п у с а ;

5 — п л а с т м а с с о в ы й с т а к а н - о т с т о й -
ник:

— к е р а м и ч е с к и й ф и л ь т р у ю -

щий э л е м е н т ; 7 п р у ж и н а ;

8 —

в т у л к а ;

9 —

г а й к а :

10 —

з а ж и м н о й

в и н т :

— с к о б а

фильтра-отстойника основного б а к а . К р а н имеет три п о л о ж е н и я :
в к л ю ч е н основной бак, включен д о п о л н и т е л ь н ы й б а к ( п р а в ы й ) и

к р а н з а к р ы т (см. рис. 2 1 ) .

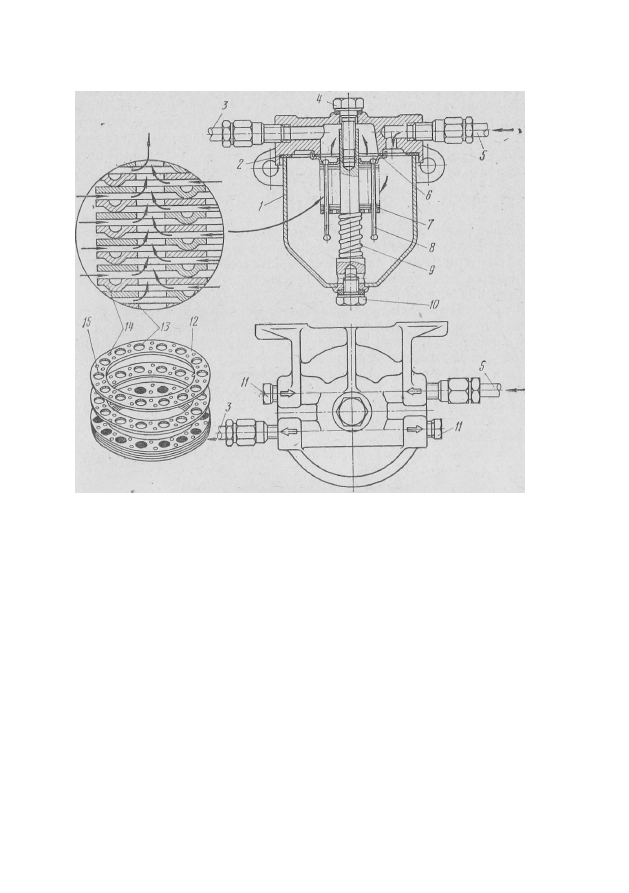

Рис. 24.

Топливный фильтр-отстойник;

/ — к о р п у с ф и л ь т р а - о т с т о й н и к а ; 2 — п а р о н и т о в а я п р о к л а д к а : 3 — т о п л и в о п р о в о д
к т о п л и в п о м у н а с о с у ;

— б о л т к р ы ш к и : 5 — т о п л и в о п р о в о д от т о п л и в н о г о б а к а :

6 — п р о к л а д к а ф и л ь т р у ю щ е г о э л е м е н т а ; 7 — ф и л ь т р у ю щ и й э л е м е н т : 8 — с т о й к а
ф и л ь т р у ю щ е г о э л е м е н т а ;

9 —

п р у ж и н а о т с т о й н и к а ;

1 0 —

с л и в н а я п р о б к а ; / / — з а -

г л у ш к а ' ;

— п л а с т и н а ф и л ь т р у ю щ е г о э л е м е н т а ;

13 —

о т в е р с т и е в п л а с т и н а х д л я

п р о х о д а т о п л и в а ;

14 —

в ы с т у п ы на п л а с т и н е :

15 —

о т в е р с т и я в п л а с т и н е д л я

с т о е к ( д в а о т в е р с т и я в к а ж д о й п л а с т и н е )

У р о в е н ь т о п л и в а в б а к а х к о н т р о л и р у е т с я у к а з а т е л е м у р о в н я ,

у с т а н о в л е н н ы м на щитке приборов. У к а з а т е л ь у р о в н я топлива мо-
ж е т быть п о д к л ю ч е н к л ю б о м у б а к у , независимо от того, из к а к о г о

б а к а р а с х о д у е т с я топливо. П е р е к л ю ч а т е л ь

(см. рис. 4) у к а з а -

т е л я у р о в н я т о п л и в а у с т а н о в л е н на переднем щите кабины. П р а в о е
п о л о ж е н и е п е р е к л ю ч а т е л я с о о т в е т с т в у е т п о д к л ю ч е н и ю п р а в о г о

б а к а , л е в о е п о л о ж е н и е — л е в о г о б а к а .

Периодически с л е д у е т п р о в е р я т ь и п о д т я г и в а т ь гайки крепления

баков.

Т о п л и в н ы й ф и л ь т р - о т с т о й н и к

(рис. 24) у с т а н о в л е н на переднем

кронштейне топливного б а к а .

Д л я промывки ф и л ь т р у ю щ е г о э л е м е н т а 7 н е о б х о д и м о о т в е р н у т ь

б о л т

на к р ы ш к е ф и л ь т р а и снять корпус

вместе с фильтрую-

щим элементом. Во в р е м я р а з б о р к и фильтра-отстойника в а ж н о не
повредить п р о к л а д к у

о б е с п е ч и в а ю щ у ю герметичность корпуса

с крышкой.

При спуске грязи из отстойника с л е д у е т п р е д в а р и т е л ь н о за-

крыть кран топливного б а к а . О т в е р н у в пробку и опорожнив от-

стойник, необходимо п р о м ы т ь его чистым бензином. Д л я этого

н а д о  о т к р ы т ь кран на время,  д о с т а т о ч н о е  д л я споласкивания от-
стойника чистым бензином.  П р о м ы в  э л е м е н т бензином,  с л е д у е т
у с т а н о в и т ь его на место и  з а т я н у т ь болт на крышке.

К А Р Б Ю Р А Т О Р К-88АМ

К а р б ю р а т о р в е р т и к а л ь н ы й , с нисходящим ( п а д а ю щ и м ) потоком

смеси, с б а л а н с и р о в а н н о й поплавковой камерой, д в у х к а м е р н ы й , ка-
ж д а я к а м е р а имеет д в а д и ф ф у з о р а . Н е о б х о д и м ы й состав смеси

п о л у ч а е т с я в с л е д с т в и е пневматического т о р м о ж е н и я т о п л и в а и

применения к л а п а н а э к о н о м а й з е р а .

К а р б ю р а т о р имеет р а з д е л ь н у ю д л я к а ж д о й к а м е р ы систему

холостого х о д а с питанием из г л а в н о г о топливного к а н а л а . Д л я
о б о г а щ е н и я смеси при р е з к о м открытии д р о с с е л ь н ы х з а с л о н о к

к а р б ю р а т о р е имеется у с к о р и т е л ь н ы й насос.

Д л я облегчения пуска х о л о д н о г о д в и г а т е л я к а р б ю р а т о р имеет

в о з д у ш н у ю з а с л о н к у с а в т о м а т и ч е с к и м к л а п а н о м и кинематиче-

с к у ю связь  в о з д у ш н о й и  д р о с с е л ь н ы х заслонок.  П о п л а в к о в а я ка-
мера, ускорительный насос, экономайзер и  в о з д у ш н а я  з а с л о н к а
о б щ и е  д л я обеих камер.

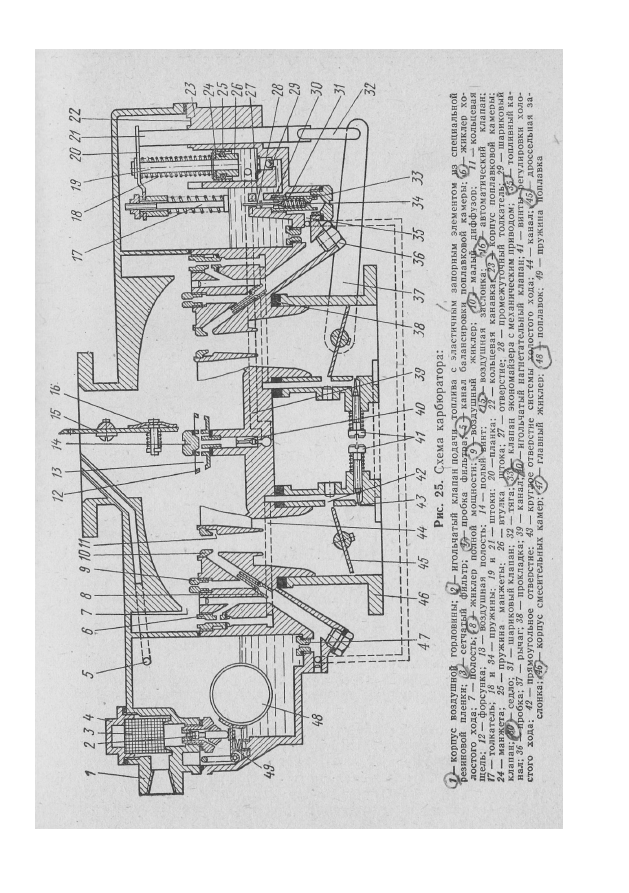

С х е м а к а р б ю р а т о р а п о к а з а н а на рис. 25.

О с н о в н ы е д а н н ы е к а р б ю р а т о р а К-88АМ

Д и а м е т р д и ф ф у з о р а , мм:

м а л о г о : 8 , 5
большого 2 9 , 0

Д и а м е т р смесительных камер, мм 3 6 , 0

» воздушной горловины, мм . . . .; 6 0 , 0

Пропускная способность д о з и р у ю щ и х элементов при провер-

ке водой под напором 1000 мм при т е м п е р а т у р е 2 0 ± 1 ° С ,

см

/мин:

главного ж и к л е р а 315
ж и к л е р а полной мощности 1150

» клапана экономайзера : . . 215

в о з д у ш н о г о ж и к л е р а I 860

Расстояние от уровня топлива в поплавковой камере до

верхней плоскости р а з ъ е м а корпуса поплавковой каме-
ры, мм 18—19

Масса поплавка, г 1 9 , 7 + 0 , 5

Расстояние м е ж д у кромкой дроссельной заслонки и стенкой

смесительной камеры, с о о т в е т с т в у ю щ е е моменту открытия
клапана экономайзера с механическим приводом, мм . . . 9 , 0

Холостой х о д р е г у л и р у ю т упорным винтом

(рис. 2 6 ) , ограни-

ч и в а ю щ и м з а к р ы т и е д р о с с е л ь н ы х заслонок, и д в у м я винтами /,
изменяющими состав горючей смеси при полностью прогретом дви-

содержание .. 6 7 8 9 ..
