 Предохранители

09

``

273

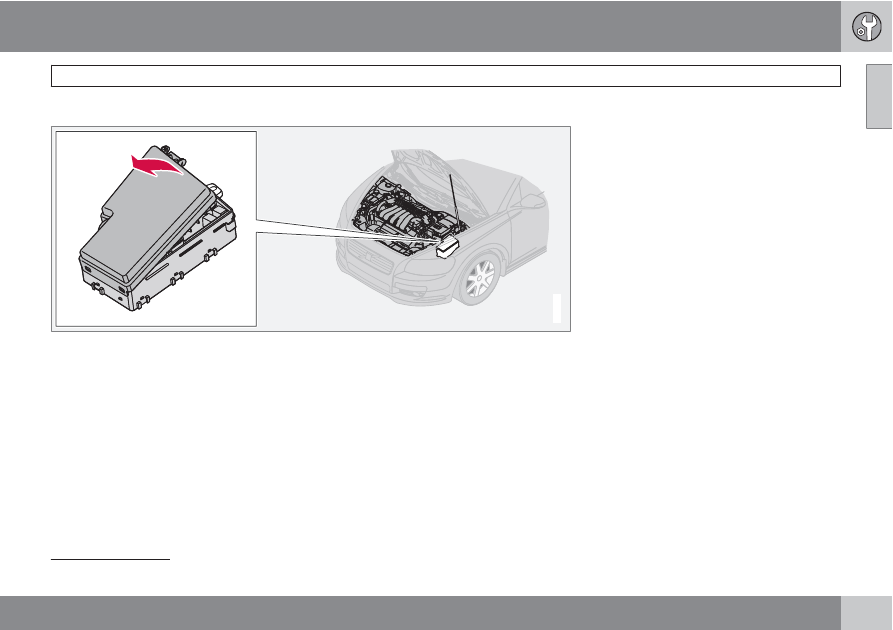

Блок реле/предохранителей в двигательном отсеке

G007446

В блоке находятся 36 гнезд предохраните-
лей. При замене перегоревшего предохра-
нителя убедитесь, что новый предохрани-
тель имеет такие же цвет и ампераж.

•

Предохранители 19–36 типа "Mini Fuse".

•

Предохранители 7–18 типа "JCASE", и
их следует заменять в мастерской

1

•

Предохранители 1–6 типа "Midi Fuse" и
подлежат замене только в мастерской.

1

Под крышкой находятся щипцы, которые
помогут вам снять и поставить на место
предохранитель.

1

Мы рекомендуем официальную станцию техобслуживания Вольво.

09 Уход и техобслуживание

Предохранители

09

274

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

G020250

1.

Вентилятор охлаждения

50 A

2.

Сервоусилитель

80 A

3.

Питание блока предохрани-
телей в салоне

60 A

4.

Питание блока предохрани-
телей в салоне

60 A

5.

Элемент РТС, подогрев воз-
духа*

80 A

6.

Свечи накаливания (DRIVe)

60 A

Свечи накаливания (5-цил.
дизель)

70 A

7.

Насос ABS

40 A

8.

Клапаны ABS

20 A

9.

Функции двигателя

30 A

10.

Вентилятор в салоне

40 A

11.

Омыватели фар

20 A

12.

Эекрообогреваемое заднее
стекло

30 A

13.

Управляющий магнит стар-
тера

30 A

14.

Проводка буксирного
устройства*

40 A

15.

Резервное гнездо

–

16.

Информационно-развлека-
тельная система

30 A

17.

Очиститель ветрового
стекла

30 A

18.

Питание блока предохрани-
телей в салоне

40 A

19.

Резервное гнездо

–

20.

Звуковой сигнал

15 A

09 Уход и техобслуживание

 Предохранители

09

``

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

275

21.

Дополнительный топливный
отопитель, отопитель
салона*

20 A

22.

Резервное гнездо

–

23.

Модуль управления (5-цил.
бензин), модуль управления
трансмиссии (5-цил.)

10 A

Модуль управления транс-
миссии (4-цил.)

15 A

24.

Топливный фильтр с элек-
троподогревом (5-цил. бен-
зин), элемент РТС маслоуло-
вителя (5-цил. дизель)

20 A

25.

Центральный электронный
модуль (СЕМ) (Start/Stop)

10 A

26.

Замок запуска

15 A

27.

Компрессор для кондицио-
нирования воздуха

10 A

28.

Резервное гнездо

–

29.

Противотуманные фары

Дневное освещение (DRL)*

15 A

30.

Насос охлаждающей жид-
кости (Start/Stop)

10 A

31.

Регулятор напряжения, гене-
ратор (4-цил. бензин)

10 A

32.

Форсунки (5-цил. бензин),
клапан управления турбонаг-
нетателя (5-цил. дизель),
датчик уровня масла (5-цил.
дизель)

Регулировочный клапан
подачи топлива (DRIVe), рас-
ходомер воздуха (DRIVe),
двигатель регулировки тур-
боагрегата (DRIVe)

10 A

33.

Вакуумный насос (5-цил.
дизель), катушка реле
вакуумного насоса (5-цил.
бензин), модуль управления
двигателя (5-цил. дизель),
топливный фильтр с элек-
троподогревом (DRIVe)

20 A

34.

Катушки зажигания (бензин),
датчик давления климатиче-
ский установки (5-цил.),
модуль управления свечей
накаливания (5-цил. дизель),
клапан очистка отработан-
ных газов EGR (5-цил.
дизель), топливный насос
(DRIVe), лямбда-зонд (DRIVe),
модуль управления двига-
теля (Start/Stop), катушки
реле, реле Start/Stop

10 A

09 Уход и техобслуживание

Предохранители

09

276

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

35.

Катушка реле климатической
установки, элемент PTC
маслоуловителя (5-цил. бен-
зин), расходомер воздуха (5-
цил. бензин), клапан регули-
ровки турбоагрегата (5-цил.
бензин), соленоиды регули-
руемых фаз газораспределе-
ния (5-цил. бензин), фор-
сунки (2,0 л бензин), клапан
EVAP (2,0 л бензин), клапан
регулировки топливно-воз-
душной смеси (2,0 л бензин),
клапан регулировки давле-
ния топлива (5-цил. дизель),
модуль управления двигате-
лем (5-цил. дизель), мотор
EGR (DRIVe)

15 A

36.

Модуль управления двигате-
лем (бензин, DRIVe), датчик
педали газа (5-цил. дизель),
лямбда-зонд (5-цил. дизель)

10 A

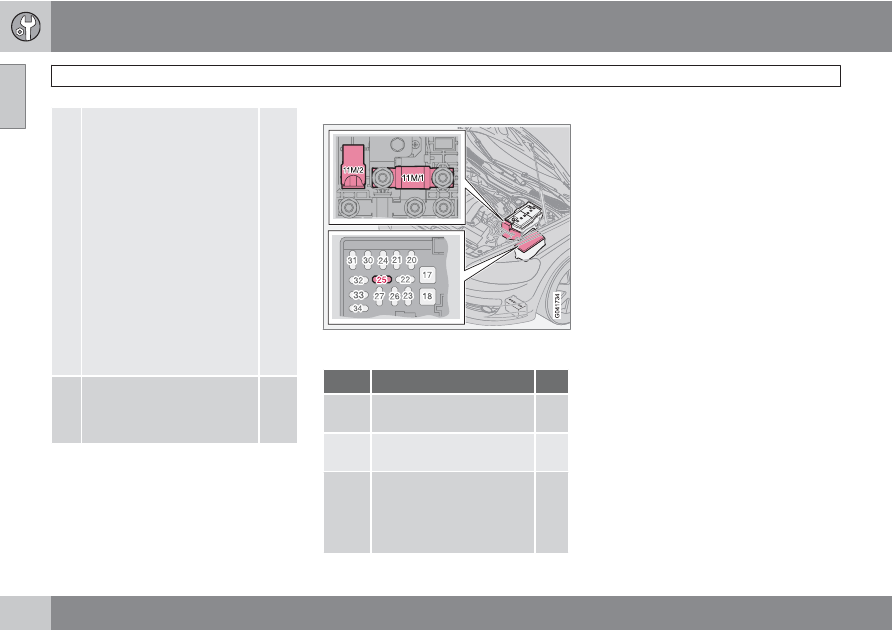

DRIVe Start/Stop*

Расположение предохранителей функции

Start/Stop.

Компонент

A

11M/1

Блок предохранителей в
двигательном отсеке

125

11M/2

Датчик контроля состоя-
ния аккумулятора

15

25

Центральный электрон-
ный модуль (СЕМ) (опор-
ное напряжение вспомога-
тельного аккумулятора),
дизельный двигатель

10

Дополнительную информацию о DRIVe Start/
Stop – см. стр. 183.
