09 Уход и техобслуживание

 Замена ламп накаливания

09

269

6.

Вращая по часовой стрелке, установите
на место новую лампу. (Профиль кор-
пуса лампы совпадает с профилем осно-
вания лампы.)

7.

Установите держатель лампы на место.
Маркировка TOP на держателе лампы
должна находиться сверху.

Снятие ламподержателя

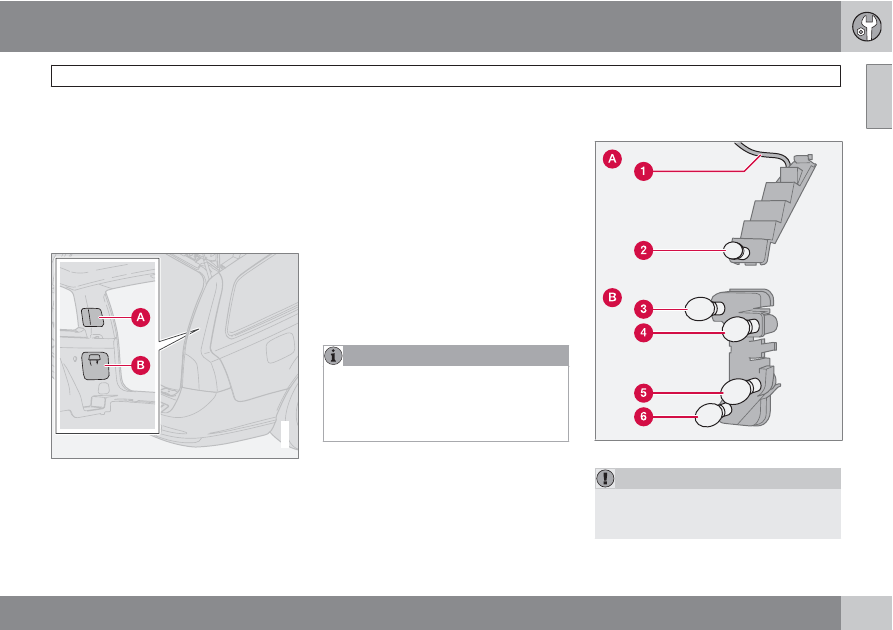

G019166

Все лампы в задней комби-фаре заменя-
ются изнутри грузового отделения.

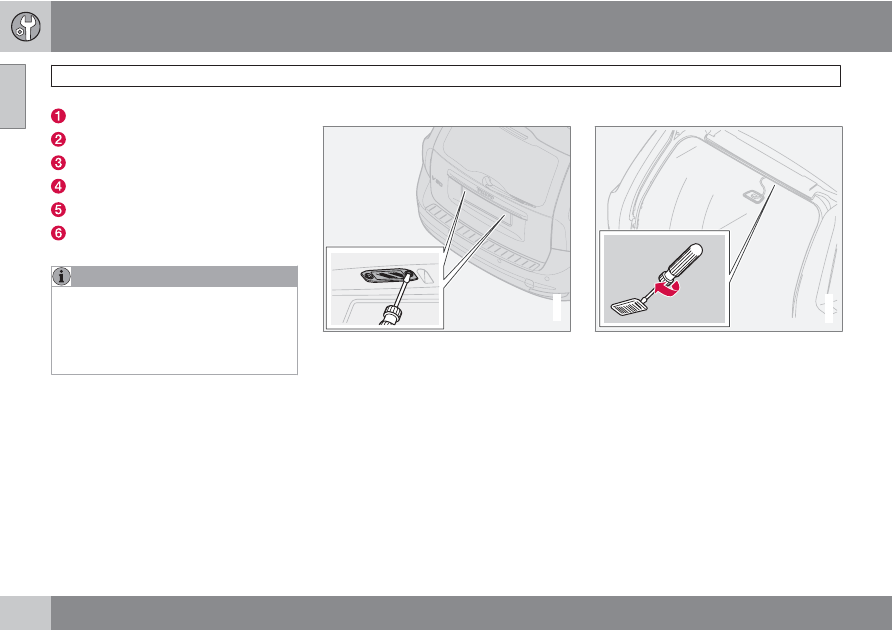

1.

Выключите освещение и поверните
дистанционный ключ в положение 0.

2.

Чтобы получить доступ к лампам, сни-
мите крышку (А или В) в левой/правой
панели.

3.

Лампы накаливания помещены в отдель-
ные держатели ламп.

4.

Отсоедините разъем от держателя
ламп.

5.

Сожмите защелки и вытяните держа-
тель ламп.

6.

Замените лампу накаливания.

7.

Подсоедините разъем.

8.

Вставьте на место держатель лампы и
верните на место крышку (А или В).

ВНИМАНИЕ

Если сообщение о неисправности сохра-
няется после замены неисправной
лампы, мы рекомендуем обратиться на
официальную станцию техобслужива-
ния Вольво.

Расположение ламп накаливания в
заднем патроне

G018058

Держатель лампы.

ВАЖНО

Провод к светодиодам стоп-сигнала
запаян в верхнем держателе лампы
накаливания. Его снимать не следует.

09 Уход и техобслуживание

Замена ламп накаливания

09

270

Стоп-сигналы (светодиод)

Габаритные огни

Габаритные/стояночные огни

Мигающие сигналы

Фонарь заднего хода

Задний противотуманный фонарь (с
одной стороны)

ВНИМАНИЕ

Задний противотуманный свет установ-
лен только в левой задней комби-фаре в
автомобилях с левосторонним управле-
нием и только в правой комби-фаре в
автомобилях с правосторонним управ-
лением.

Освещение номерного знака

G014849

1.

Выключите освещение и поверните
дистанционный ключ в положение 0.

2.

Отверткой открутите винты.

3.

Осторожно снимите плафон.

4.

Замените лампу.

5.

Установите на место плафон и закре-
пите винтами.

Грузовое отделение

G014852

1.

Вставьте отвертку и осторожно повер-
ните ее, чтобы корпус лампы высвобо-
дился.

2.

Выньте перегоревшую лампу.

3.

Установите новую лампу.

09 Уход и техобслуживание

 Замена ламп накаливания

09

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

271

Освещение косметического
зеркала*

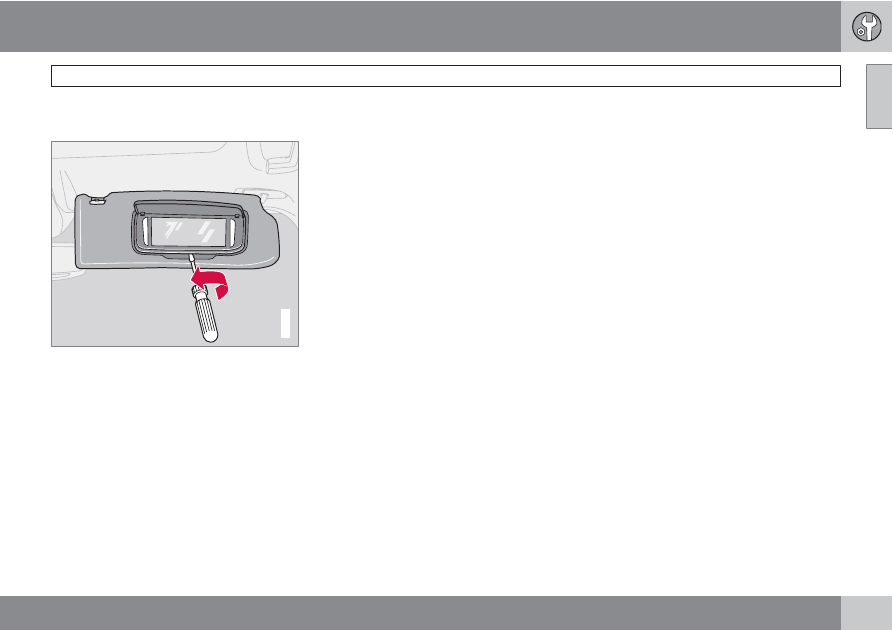

G020253

Снятие зеркальной вставки

1.

Вставьте отвертку под нижний край зер-
кала по середине. Осторожно повер-
ните и отожмите вверх выступ на краю.

2.

Заведите отвертку под нижний край, как
с левой, так и правой стороны (в точках
с черной резиной) и осторожно отог-
ните, чтобы освободить стекло.

3.

Аккуратно освободите и снимите зер-
кальное стекло с крышкой в сборе.

4.

Выньте перегоревшую лампу накалива-
ния и замените новой.

Установка зеркальной вставки

1.

Сначала вдавите на место три выступа у
верхнего края зеркального стекла.

2.

Затем вдавите на место три нижних
выступа.

09 Уход и техобслуживание

Предохранители

09

272

Общие сведения

Все электрические устройства и компо-
ненты защищены плавкими предохрани-
теля, которые предотвращают поврежде-
ние системы электрооборудования в случае
короткого замыкания или перегрузки.

Предохранителя расположены в двух раз-
личных местах автомобиля:

•

Реле/Предохранители в двигательном
отсеке.

•

Блок реле/предохранителей в салоне.

Замена

Отказ электрического компонента или
функции может быть вызван временной
перегрузкой или перегоранием соответ-
ствующего предохранителя.

1.

Найдите обозначение предохранителя,
чтобы найти его местоположение.

2.

Выньте предохранитель и сбоку про-
верьте, не перегорела ли изогнутая про-
волока.

3.

Если проволока перегорела, замените
его новым такого же цвета и ампеража.

В каждом блоке предохранителей преду-
смотрены гнезда для резервных предохра-
нителей. Если один и тот же предохрани-

тель перегорает несколько раз, причина
заключается в неисправности соответ-
ствующего компонента. Вольво рекомендует
обратиться на проверки на официальную
станцию техобслуживания Volvo.

ПРЕДОСТЕРЕЖЕНИЕ

При замене предохранителя запре-
щается использовать посторонние пред-
меты или более мощный по сравнению с
указанным предохранитель. Это может
привести к серьезным повреждениям
системы электрооборудования и даже
вызвать воспламенение.
