ET-12

Блок системы навигации

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

10.Блок системы навигации

A: ПРОЦЕДУРА

По процедурам снятия или установки главного
блока системы навигации, см. описание этих
процедур для аудиосистемы. <См. ET-6, Аудио-
система.>

ET-13

Антенна GPS

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

11.Антенна GPS

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Центральная панель<См. EI-44, ЦЕНТРАЛЬ-
НАЯ ПАНЕЛЬ, СНЯТИЕ, Центральна консоль.>
3) Снимите аудиосистему. <См. ET-6, СНЯТИЕ,
Аудиосистема.>

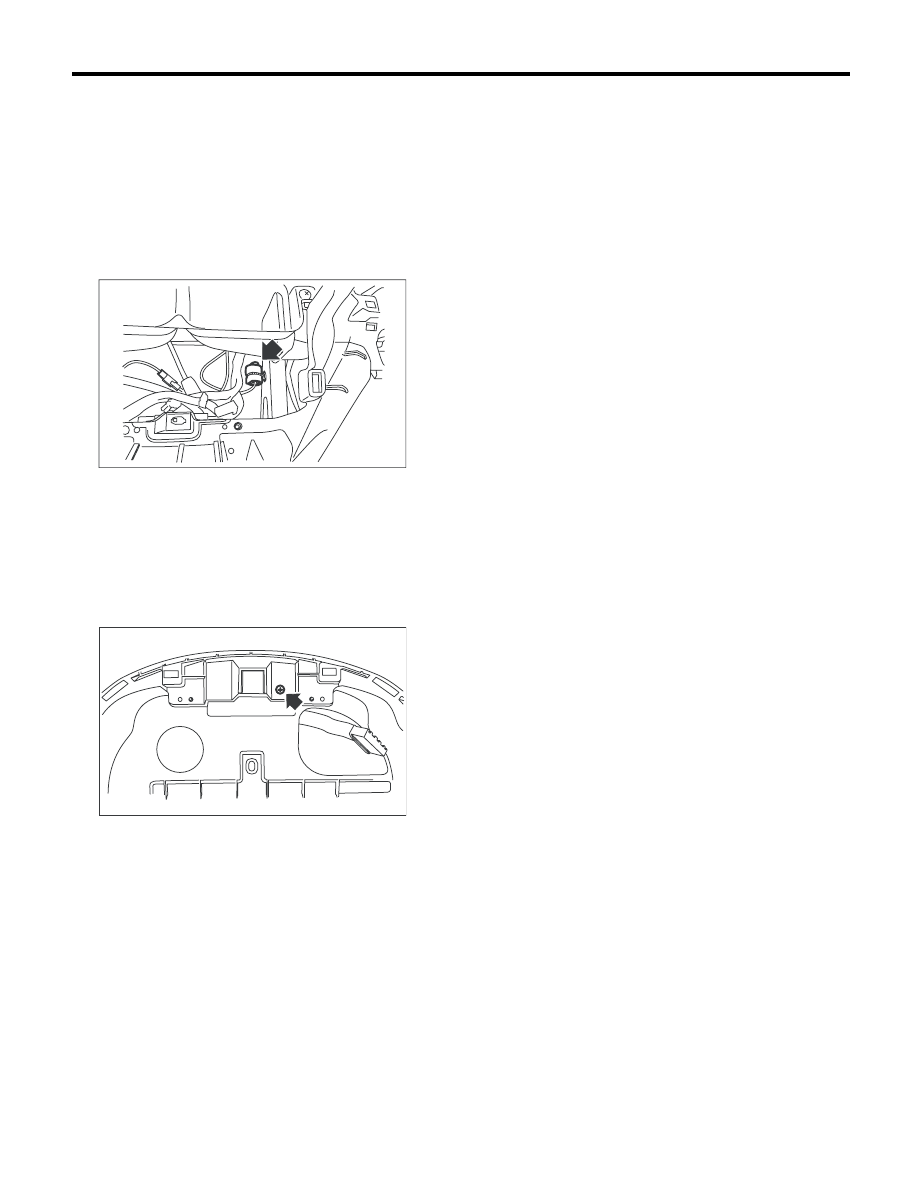

4) Отсоедините разъем (зеленый) антенны
GPS.

ПРИМЕЧАНИЕ:
Для облегчения процесса установки, подсоеди-
ните к антенне GPS кусок веревки длиной
50 см или что-либо аналогичное.
5) Снимите узел комбинации приборов. <См.
IDI-14, СНЯТИЕ, Комбинация приборов.>
6) Отверните винт, снимите зажим жгута про-
водов и антенну GPS.

ПРИМЕЧАНИЕ:
После извлечения разъема жгута проводов ан-
тенны GPS, снимите веревку, подсоединенную
к разъему в шаге 4).

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00290

ET-00289

ET-14

Переднее гнездо питания дополнительного электрического оборудования

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

12.Переднее гнездо питания

дополнительного
электрического
оборудования

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-261, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема переднего гнезда электропитания допол-
нительного электрического оборудования.>

B: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-46, НИЖНЯЯ КРЫШКА ПАНЕЛИ ПРИ-
БОРОВ, СНЯТИЕ, Центральная консоль.>

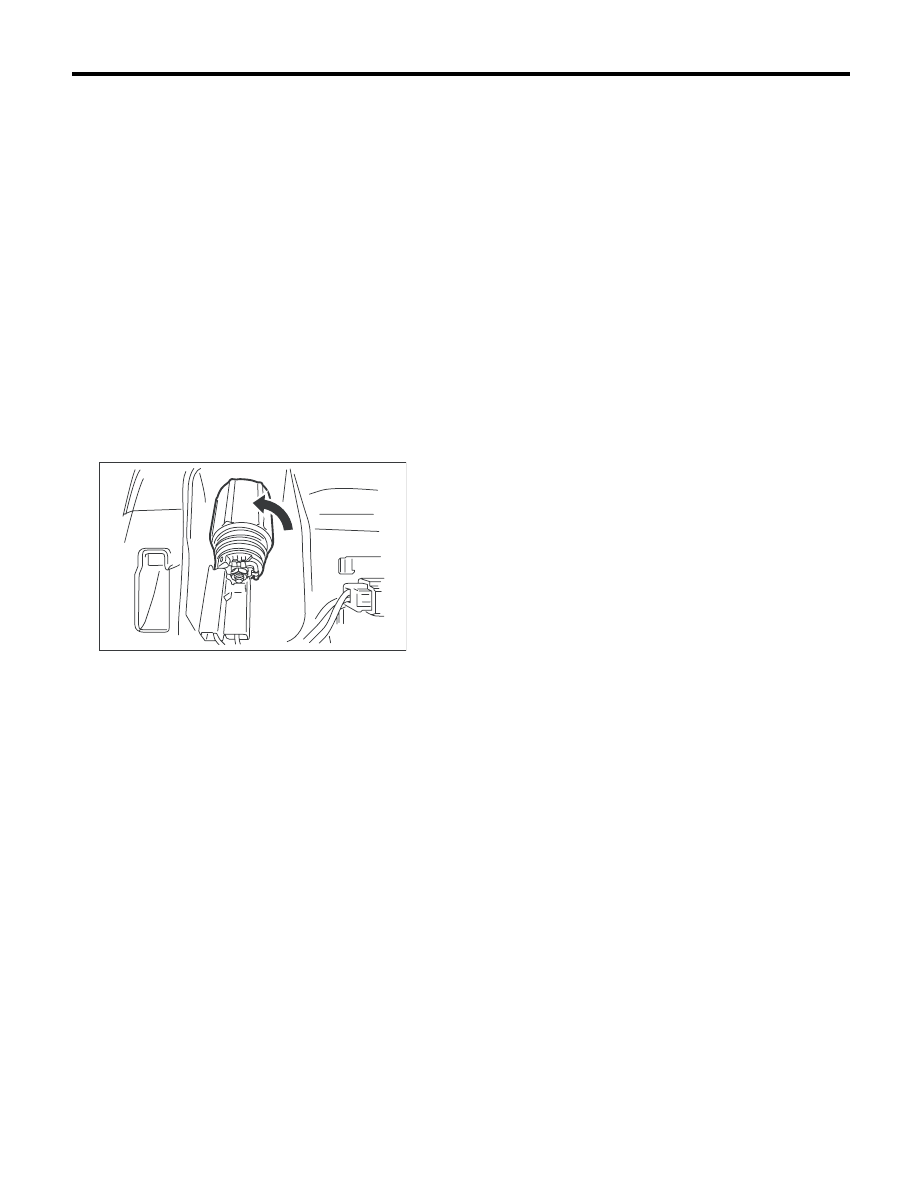

3) Отсоедините разъем жгута проводов, а за-
тем снимите переднее гнездо электропитания
дополнительного электрического оборудова-
ния.

C: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00291

ET-15

Система заднего гнезда электропитания дополнительного электрического оборудования

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

13.Система заднего гнезда

электропитания
дополнительного
электрического
оборудования

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-262, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема заднего гнезда электропитания дополни-
тельного электрического оборудования.>

B: СНЯТИЕ

1) Отсоедините провод массы от аккумулято-
ра.
2) Снимите ящик консоли. <См. EI-43, СНЯТИЕ,
Ящик консоли.>

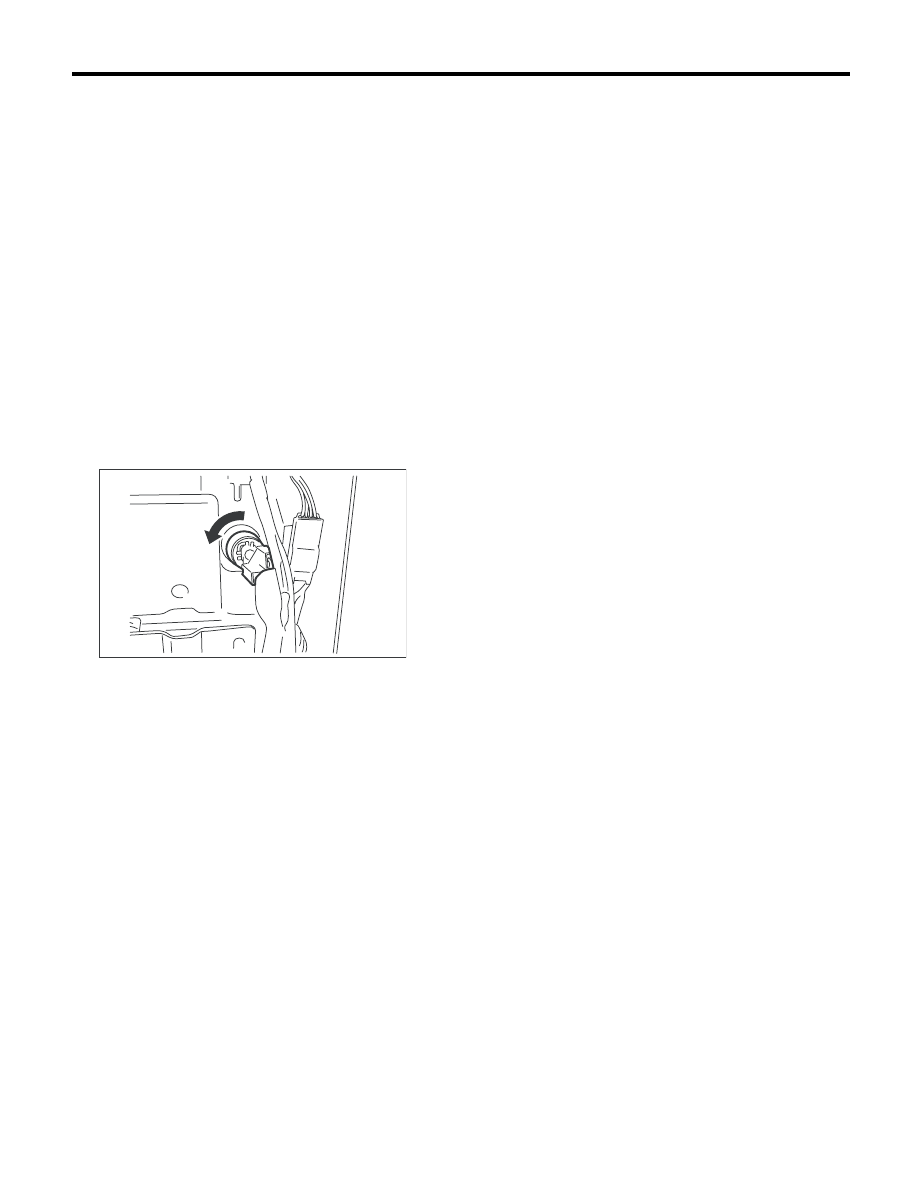

3) Отсоедините разъем жгута проводов, а за-
тем снимите гнездо питания дополнительного
электрического оборудования.

C: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00292
