ET-8

Высокочастотный динамик

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

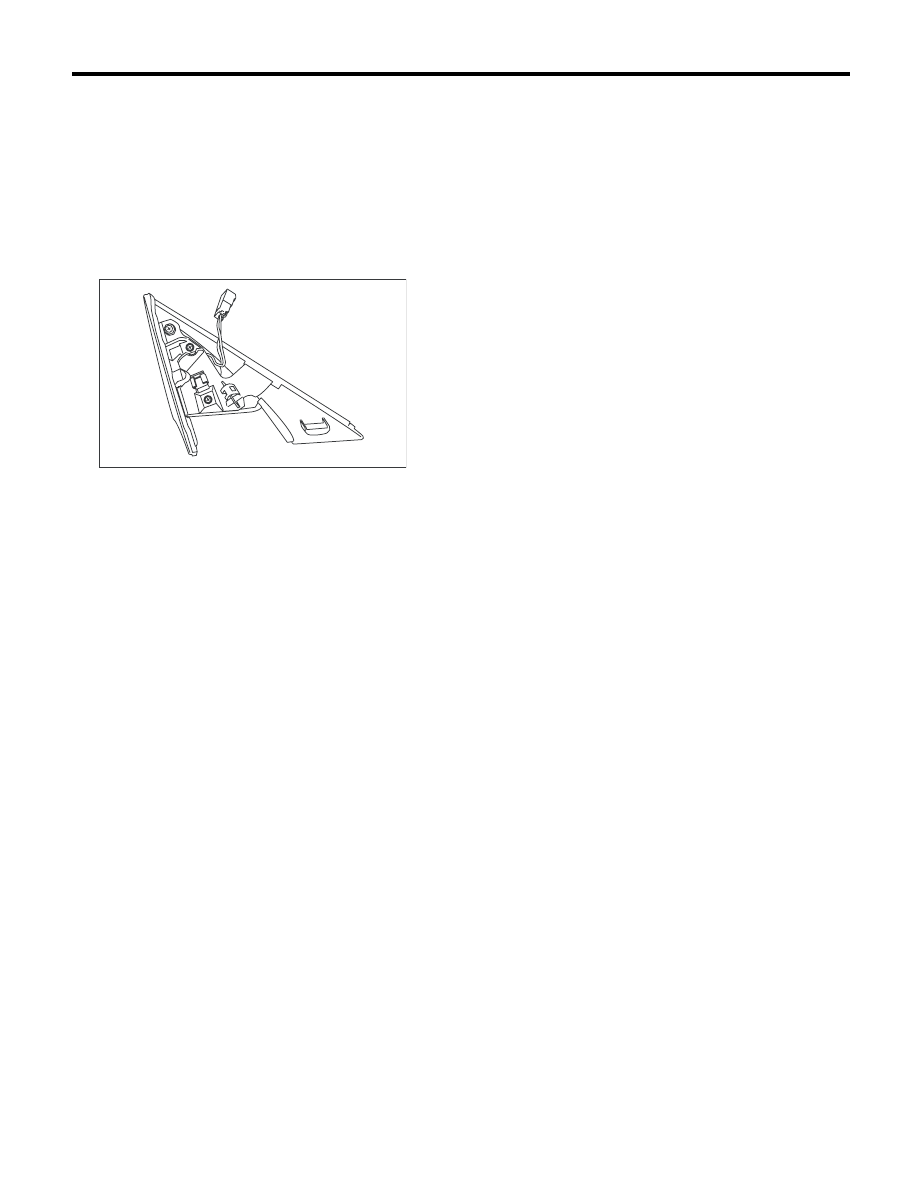

6. Высокочастотный динамик

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулято-
ра.
2) Отсоедините разъем жгута проводов и сни-
мите крышку усилительной накладки передней
двери.
3) Отверните винты и снимите высокочастот-
ный динамик.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00282

ET-9

Задний динамик

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

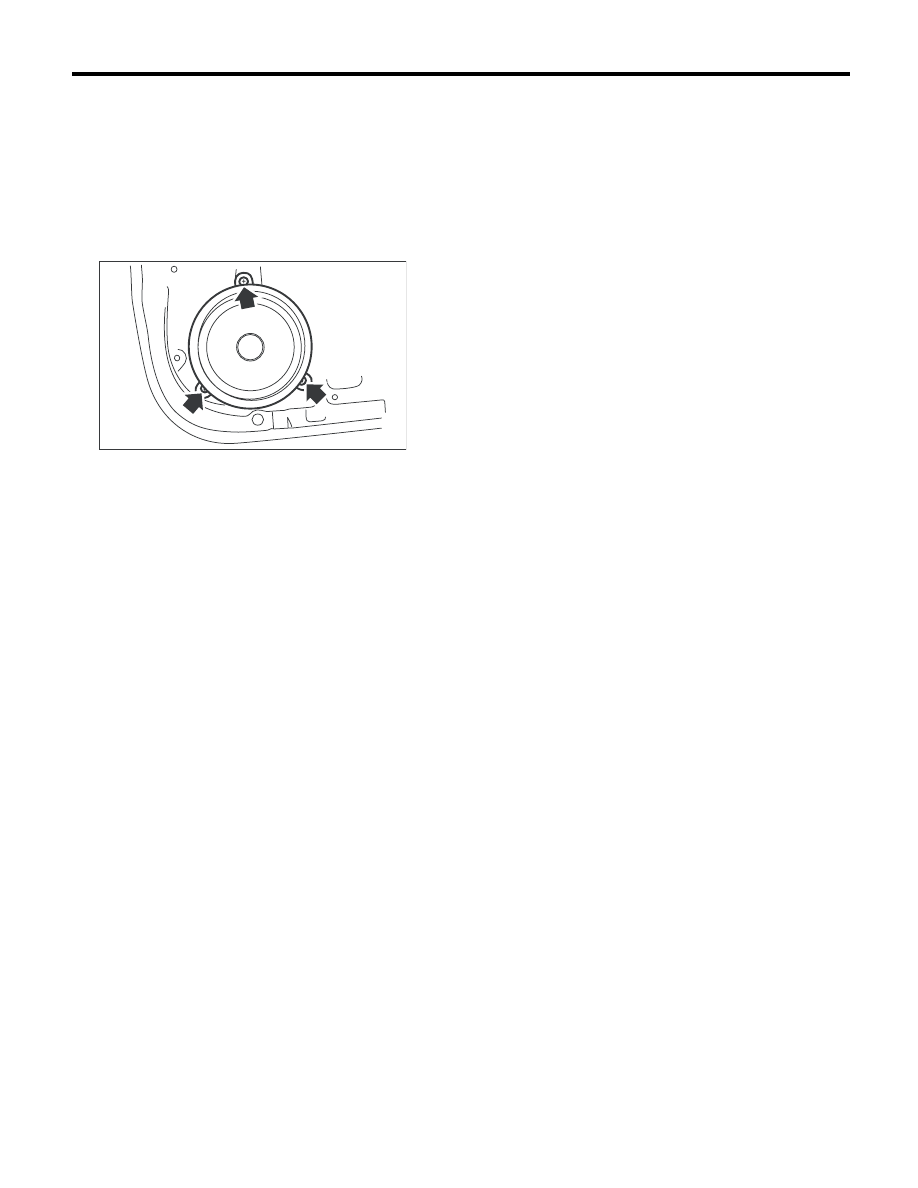

7. Задний динамик

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку задней двери.
<См. EI-39, СНЯТИЕ, Внутренняя отделка две-
ри.>
3) Отверните крепежные винты заднего дина-
мика.

4) Отсоедините разъем жгута проводов и сни-
мите задний динамик.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00288

ET-10

Антенна

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

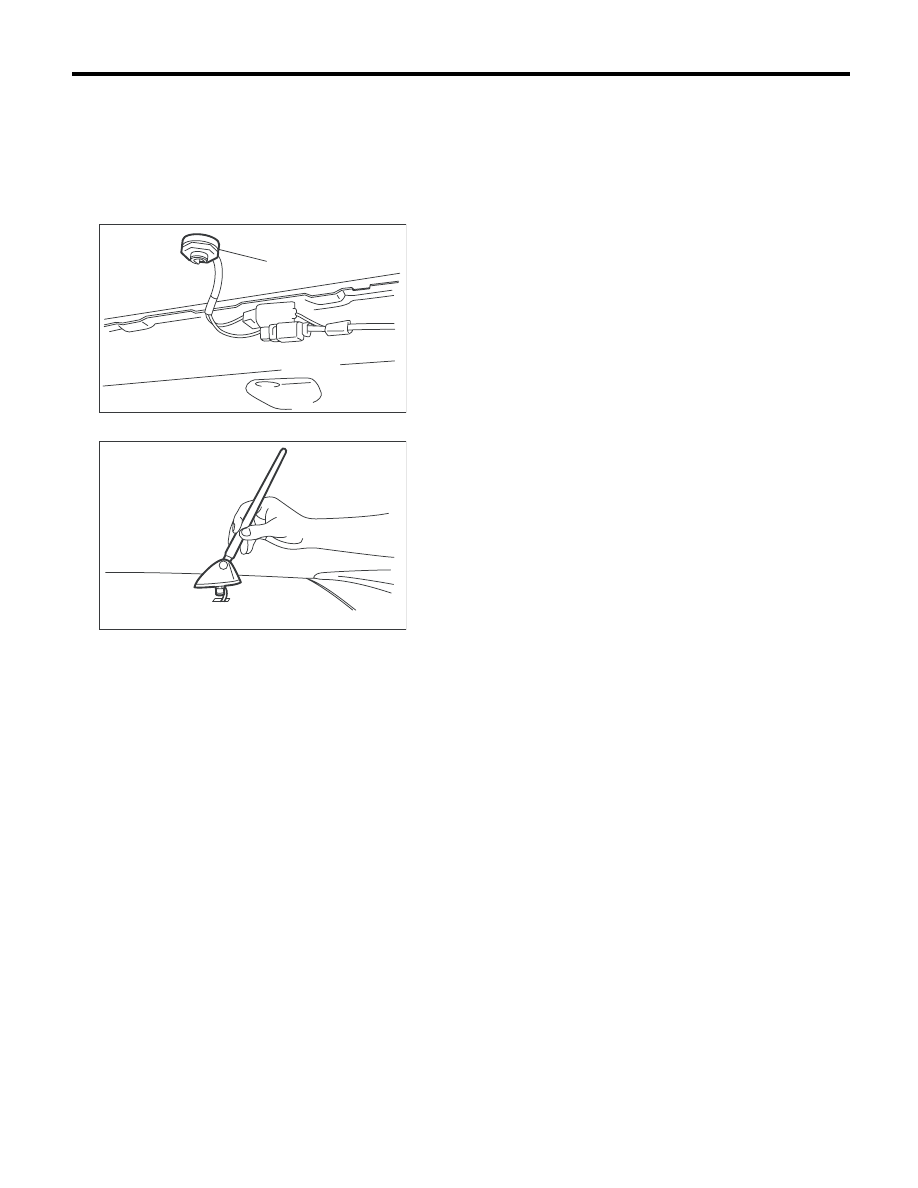

8. Антенна

A: СНЯТИЕ

1) Снимите внутреннюю отделку крыши. <См.
EI-55, СНЯТИЕ, Внутренняя отделка крышки.>
2) Отсоедините разъем и клемму жгута прово-
дов и снимите крепежную гайку (A).

3) Снимите с крыши антенну.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Проверьте на предмет трещин или поврежде-
ний.
При выявлении повреждений, замените антен-
ну.

(A)

ET-00056

ET-00057

ET-11

Блок кнопок управления аудиосистемой на руле

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

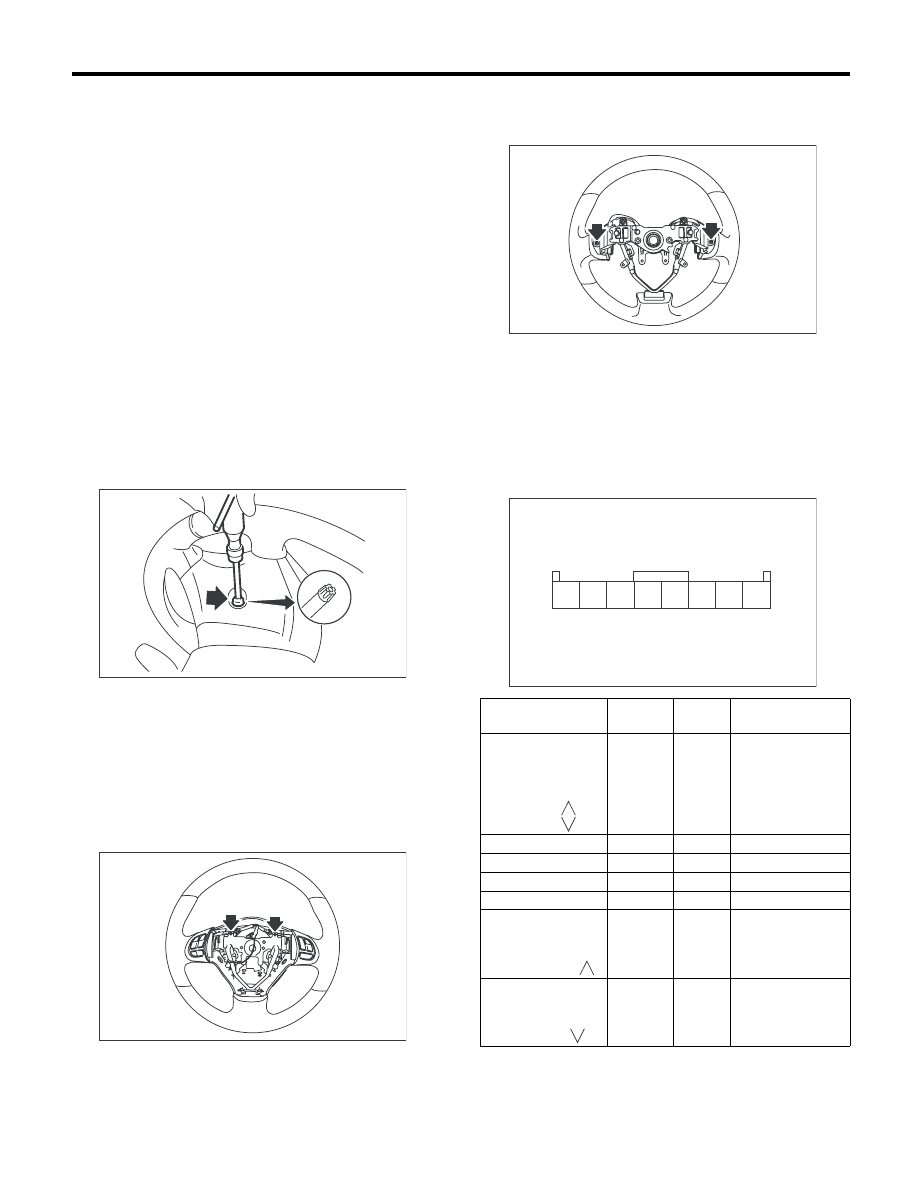

9. Блок кнопок управления

аудиосистемой на руле

A: СНЯТИЕ

ВНИМАНИЕ:
Перед началом работ по техническому об-
служиванию обязательно прочтите приме-
чания к разделу “AB” по правилам проведе-
ния работ с модулем подушки безопасности
водителя. <См. AB-5, ОСТОРОЖНО, Общие
сведения.>
1) Установите передние колеса в направлении
прямолинейного движения.
2) Переведите выключатель зажигания в поло-
жение OFF.
3) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
4) Используя насадку TORX

®

 T30 (1), ослабьте

два болта TORX

®

, которые крепят модуль по-

душки безопасности водителя.

5) Отсоедините разъем модуля подушки безо-
пасности, находящийся с обратной стороны мо-
дуля подушки безопасности. <См. AB-11, ПРО-
ЦЕДУРА, Разъем модуля подушки безопаснос-
ти.>
6) Снимите рулевое колесо. <См. PS-17, СНЯ-
ТИЕ, Рулевое колесо.>
7) Отверните четыре винта, чтобы снять ниж-
нюю крышку с рулевого колеса.

8) Отверните винты с обратной стороны руле-
вого колеса, затем снимите блок кнопок управ-
ления аудиосистемой на руле.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление между клеммами
разъема блока кнопок управления аудиосисте-
мой на руле.

Если величины сопротивления не соответству-
ют нормативным, замените переключатель ко-
манд системы круиз-контроля.

CC-00018

(1)

CC-00650

Переключатель

Положе-

ние

Номер

клеммы

Нормативное

значение

Выключение звука

Громкость (+)

Громкость (–)

Режим

ПОИСК (

)

ПОИСК (

)

ВСЕ

ВЫКЛЮ-

ЧЕНЫ

4 и 5

Примерно

4,7 кОм

Выключение звука ON (ВКЛ)

4 и 5

Примерно 22 Ом

Громкость (+)

ON (ВКЛ)

4 и 5

Примерно 90 Ом

Громкость (–)

ON (ВКЛ)

4 и 5

Примерно 200 Ом

Режим

ON (ВКЛ)

4 и 5

Примерно 360 Ом

Кнопка програм-
мирования кана-
лов/Поиск вверх

по диапазону (

)

ON (ВКЛ)

4 и 5

Примерно 690 Ом

Кнопка програм-
мирования кана-

лов/Поиск вниз по

диапазону (

)

ON (ВКЛ)

4 и 5

Примерно

1,15 кОм

CC-00516

CC-00487

2 3

1

4 5 6 7 8
