AB(diag)-70

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

L: КДН 46 НЕИСПРАВНОСТЬ ЛЕВОЙ БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод в жгуте проводов левой боковой подушки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.

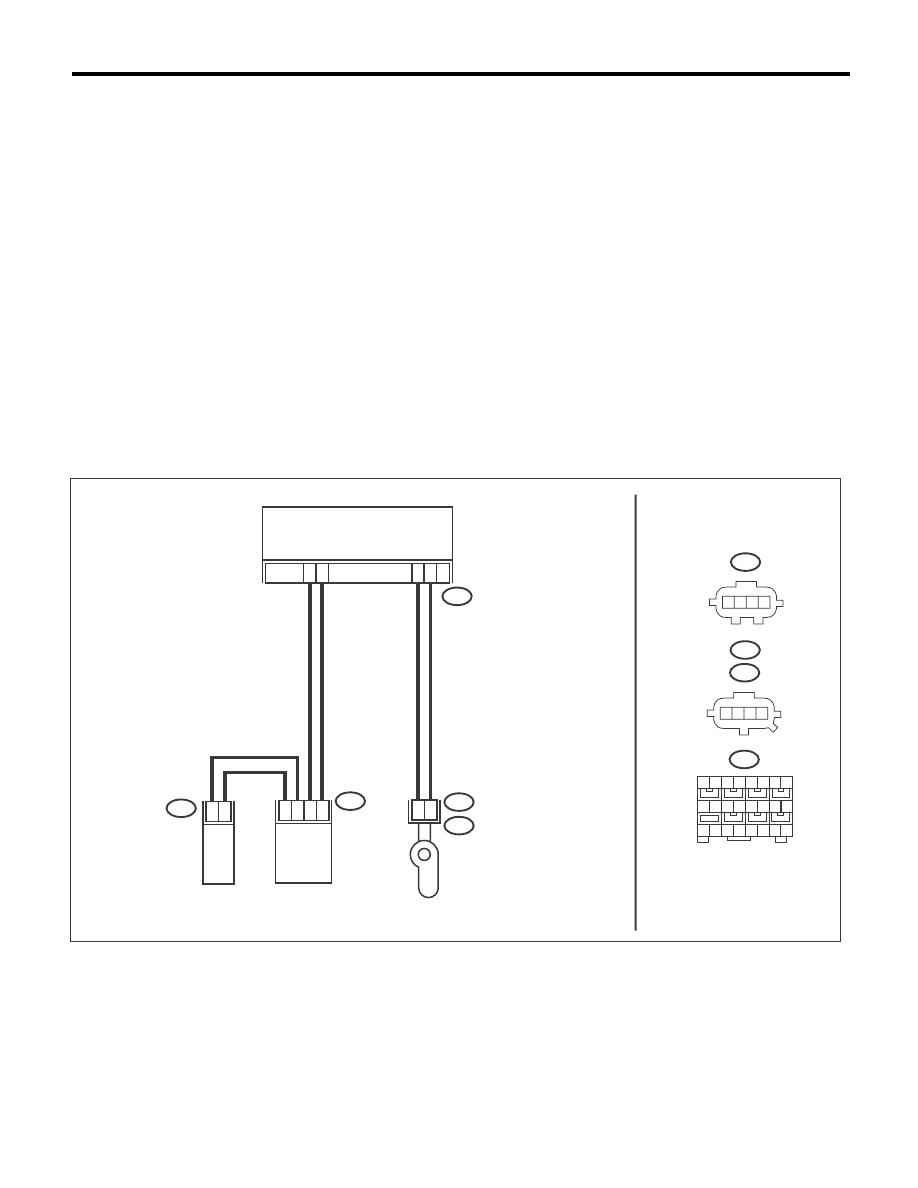

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB17

AB19

AB20

3

2

2

1

AB23

24

23

3

4

1

2

AB17

AB23

AB-01970

3

4

AB32

AB32

18 19 20 21 22 23 24

1 2 3 4

11 12 13 14

16

17

15

AB19

1 2 3 4

1 2 3 4

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ

ПОДУШЕК БЕЗОПАСНОСТИ

ЛЕВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

ЛЕВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ СТОЙКЕ)

МОДУЛЬ ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ

10

9

5 6 7 8

AB(diag)-71

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности,
модулем левой боковой подушки безопасности и дат-
чиком левой боковой подушки безопасности.

Выявлена ли нена-
дежность контакта?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к ша-
гу 2.

2

ПРОВЕРКА МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕЗО-
ПАСНОСТИ.
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините разъемы (AB20) и (AB19), и подсо-
едините разъем (1AJ) диагностического жгута прово-
дов AJ к разъему (AB19).
3) Подсоедините резистор модуля подушки безопас-
ности к разъему (3AJ) диагностического жгута прово-
дов AJ.
4) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.

Предупреждающая
лампа системы поду-
шек безопасности го-
рит в течение 6 се-
кунд, а затем гаснет?

Замените модуль ле-
вой боковой подушки
безопасности. <См.
SE-5, Переднее сиде-
нье>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВОДОВ
МОДУЛЯ ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ).
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините разъем (AB21) от преднатяжителя
левого ремня безопасности.
3) Отсоедините разъем (AB31) от модуля левой по-
душки-шторки безопасности.
4) Отсоедините резистор модуля подушки безопас-
ности от диагностического жгута проводов.
5) Отсоедините разъемы (AB6, AB17, AB18) от блока
управления системой подушек безопасности.
6) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB6, AB17, AB18).
7) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.
8) Измерьте напряжение между разъемом (5AG) диа-
гностического жгута проводов AG и массой кузова.

Разъемы и клеммы

(5AG) № 3 (+) — Масса кузова (–):
(5AG) № 1 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения ме-
нее 1 В?

Переходите к шагу 4. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же са-
мый КДН?

Замените блок уп-
равления системой
подушек безопаснос-
ти. <См. AB-24, Блок
управления системой
подушек безопаснос-
ти.>

Переходите к ша-
гу 5.

5

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли ка-
кой-либо другой
КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-43,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите про-
ведение диагнос-
тики.

AB(diag)-72

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

M: КДН 53 НЕИСПРАВНОСТЬ ДАТЧИКА ПРАВОЙ БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Датчик правой боковой подушки безопасности неисправен.
Если отображается КДН 53, значит цепь датчика правой боковой подушки безопасности неисправна.
Замените датчик правой боковой подушки безопасности. <См. AB-26, Датчик боковой подушки бе-
зопасности>

N: КДН 54 НЕИСПРАВНОСТЬ ДАТЧИКА ЛЕВОЙ БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Датчик левой боковой подушки безопасности неисправен.
Если отображается КДН 54, значит цепь датчика левой боковой подушки безопасности неисправна.
Замените датчик левой боковой подушки безопасности. <См. AB-26, Датчик боковой подушки безо-
пасности>

O: КДН 55 ВЫХОДНОЙ СИГНАЛ АКТИВАЦИИ ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

Этот КДН отображается в тех случаях, когда срабатывает модуль боковой подушки безопасности и
модуль подушки-шторки безопасности.
Если этот КДН отображается, то очистка памяти невозможна. Замените следующие узлы и детали.
• Блок управления системой подушек безопасности<См. AB-24, Блок управления системой поду-
шек безопасности.>
• Переднее сиденье с модулем боковой подушки безопасности (на стороне срабатывания) <См. SE-
5, Переднее сиденье.>
• Датчик боковой подушки безопасности (на стороне срабатывания) <См. AB-26, Датчик боковой
подушки безопасности.>
• Модуль подушки-шторки безопасности (на стороне срабатывания) <См. AB-22, Модуль подушки-
шторки безопасности.>
• Датчик подушки-шторки безопасности (на стороне срабатывания) <См. AB-27, Датчик подушки-
шторки безопасности.>
• Вспомогательный датчик<См. AB-28, Вспомогательный датчик.>

P: КДН 58 НЕИСПРАВНОСТЬ ДАТЧИКА ПРАВОЙ ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Датчик правой подушки-шторки безопасности неисправен.
Если отображается КДН 58, значит цепь датчика правой подушки-шторки безопасности неисправна.
Замените датчик правой подушки-шторки безопасности. <См. AB-27, Датчик подушки-шторки безо-
пасности.>

Q: КДН 59 НЕИСПРАВНОСТЬ ДАТЧИКА ЛЕВОЙ ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Датчик левой подушки-шторки безопасности неисправен.
Если отображается КДН 59, значит цепь датчика левой подушки-шторки безопасности неисправна.
Замените датчик левой подушки-шторки безопасности. <См. AB-27, Датчик подушки-шторки безо-
пасности.>

AB(diag)-73

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

R: КДН 61 НЕИСПРАВНОСТЬ ПРЕДНАТЯЖИТЕЛЯ ПРАВОГО РЕМНЯ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв, короткое замыкание или замыкание на массу цепи преднатяжителя правого ремня безо-
пасности.
• Неисправность блока управления системой подушек безопасности.
• Преднатяжитель ремня безопасности неисправен.
• Жгут проводов преднатяжителя ремня безопасности неисправен.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.

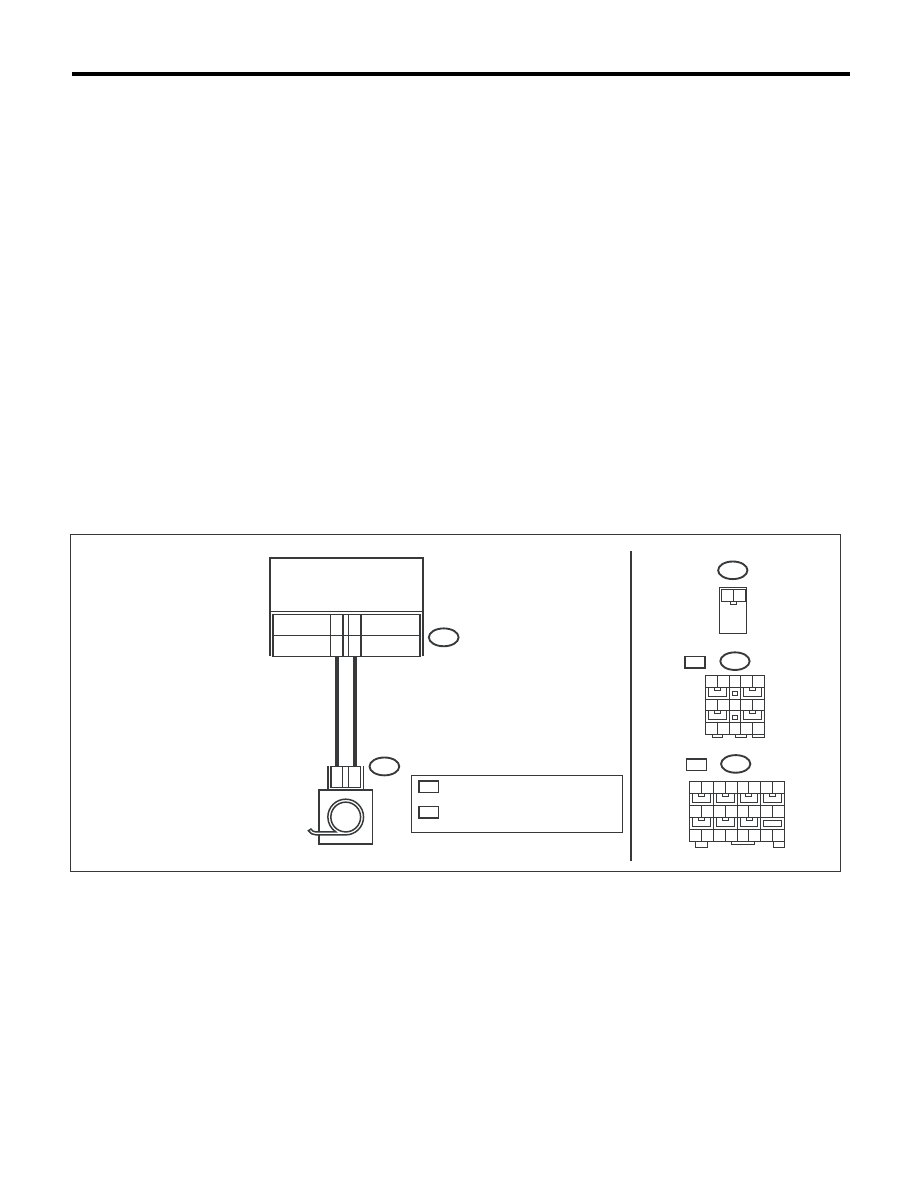

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

2

1

AB18

AB26

3

4

AB26

AB18

AB-01817

18 19 20 21 22 23 24

1 2 3 4

11 12 13 14

16

17

15

4

5

WS

OS

WS

OS

WS

:

OS

AB18

:

1 2 3 4

11 12 13 14 15

1 2

БЛОК УПРАВЛЕНИЯ

СИСТЕМЫ ПОДУШЕК

БЕЗОПАСНОСТИ

ПРАВЫЙ ПРЕДНАТЯЖИТЕЛЬ

: МОДЕЛЬ БЕЗ БОКОВЫХ ПОДУШЕК
  БЕЗОПАСНОСТИ

: МОДЕЛЬ С БОКОВЫМИ ПОДУШКАМИ
  БЕЗОПАСНОСТИ

5

6 7 8 9

10

5 6 7 8

10

9
