Subaru Impreza (2008 год). Обслуживание и эксплуатация - часть 654

AB(diag)-66

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах меж-
ду блоком управления системой подушек безопас-
ности, модулем левой боковой подушки безопас-
ности и датчиком левой боковой подушки безопас-
ности.

Выявлена ли ненадеж-
ность контакта?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к ша-
гу 2.

ПРОВЕРКА МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕ-
ЗОПАСНОСТИ.
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините разъемы (AB20) и (AB19), и подсо-
едините разъем (1AJ) диагностического жгута про-
водов AJ к разъему (AB19).
3) Подсоедините резистор модуля подушки безо-
пасности к разъему (3AJ) диагностического жгута
проводов AJ.
4) Подсоедините клемму массы к аккумулятору и
переведите выключатель зажигания в положение
ON.

Предупреждающая
лампа системы поду-
шек безопасности го-
рит в течение 6 секунд,
а затем гаснет?

Замените левый мо-
дуль боковой подуш-
ки безопасности для
переднего сиденья.
<См. SE-5, Переднее
сиденье>

Переходите к ша-
гу 3.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРО-
ВОДОВ МОДУЛЯ ЛЕВОЙ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините разъем (AB21) от преднатяжителя
левого ремня безопасности.
3) Отсоедините разъем (AB31) от модуля левой по-
душки-шторки безопасности.
4) Отсоедините резистор модуля подушки безо-
пасности от диагностического жгута проводов.
5) Отсоедините разъемы (AB6, AB17, AB18) от бло-
ка управления системой подушек безопасности.
6) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB6, AB17, AB18).
7) Измерьте сопротивление между разъемом
(5AG) диагностического жгута проводов AG и разъ-
емом (3AJ) диагностического жгута проводов AJ.

Разъемы и клеммы

(5AG) № 1 — (3AJ) № 1:
(5AG) № 3 — (3AJ) № 2:

Составляет ли величи-
на сопротивления ме-
нее 10 Ом?

Переходите к шагу 4. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРО-
ВОДОВ МОДУЛЯ ЛЕВОЙ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ).
Измерьте сопротивление между клеммами разъема
(5AG) диагностического жгута проводов AG.

Разъемы и клеммы

(5AG) № 1 — (5AG) № 3:

Составляет ли величи-
на сопротивления
1 МОм или более?

Переходите к шагу 5. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

AB(diag)-67

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРО-
ВОДОВ МОДУЛЯ ЛЕВОЙ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (5AG)
диагностического жгута проводов AG и массой ку-
зова.

Разъемы и клеммы

(5AG) № 1 — Масса кузова:
(5AG) № 3 — Масса кузова:

Составляет ли величи-
на сопротивления
1 МОм или более?

Переходите к шагу 6. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените блок уп-
равления системой
подушек безопаснос-
ти. <См. AB-24, Блок
управления системой
подушек безопаснос-
ти.>

Переходите к ша-
гу 7.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли ка-
кой-либо другой КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-43,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

AB(diag)-68

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

K: КДН 45 НЕИСПРАВНОСТЬ ПРАВОЙ БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод в жгуте проводов правой боковой подушки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.

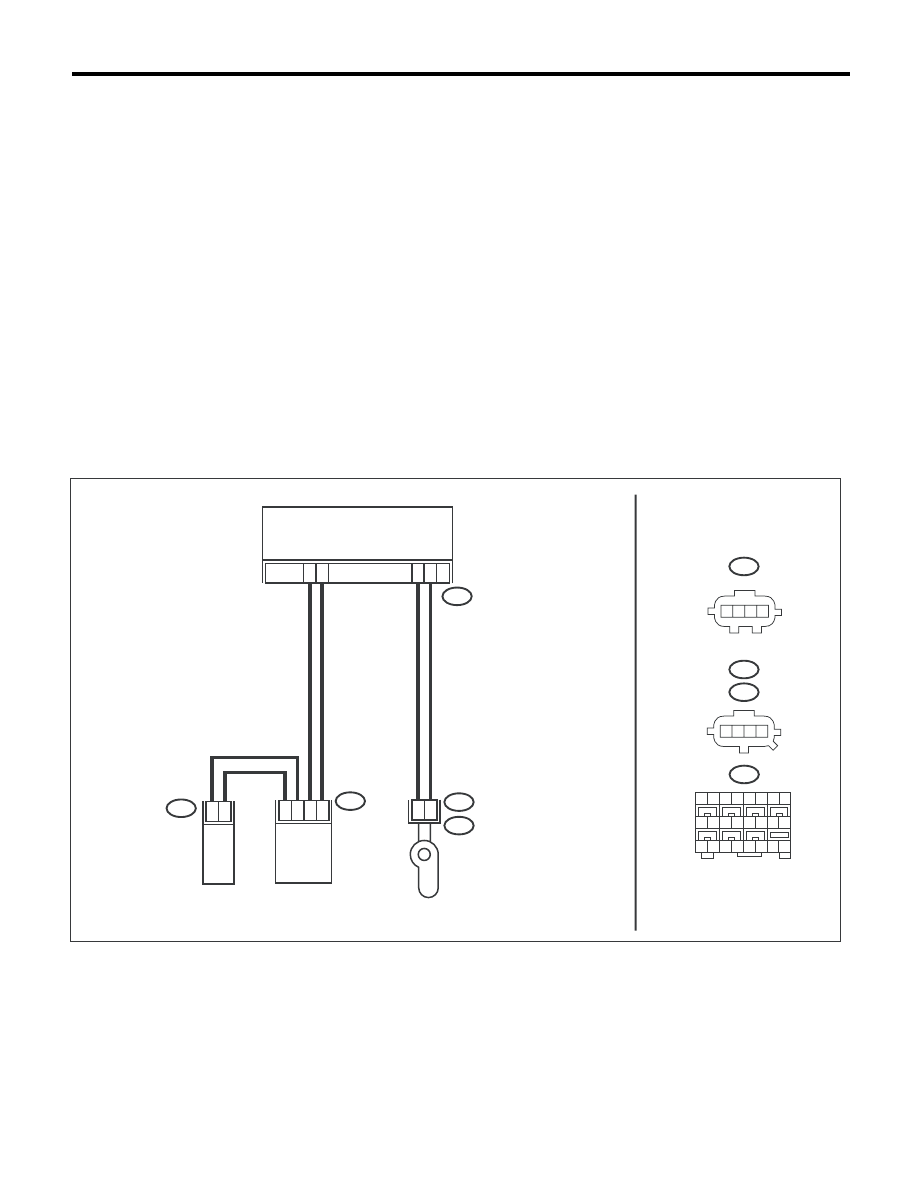

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB18

AB24

AB25

AB28

AB18

AB24

AB28

AB-01969

AB34

18 19 20 21 22 23 24

1 2 3 4

11 12 13 14

1 2 3 4

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ

ПОДУШЕК БЕЗОПАСНОСТИ

ПРАВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

ПРАВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ СТОЙКЕ)

МОДУЛЬ ПРАВОЙ БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

6 7 8

AB(diag)-69

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности,
модулем правой боковой подушки безопасности и
датчиком правой боковой подушки безопасности.

Выявлена ли нена-
дежность контакта?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к ша-
гу 2.

ПРОВЕРКА МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕЗО-
ПАСНОСТИ.
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините разъемы (AB25) и (AB24), и подсо-
едините разъем (1AJ) диагностического жгута прово-
дов AJ к разъему (AB24).
3) Подсоедините резистор модуля подушки безопас-
ности к разъему (3AJ) диагностического жгута прово-
дов AJ.
4) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.

Предупреждающая
лампа системы поду-
шек безопасности
горит в течение 6 се-
кунд, а затем гас-
нет?

Замените правый мо-
дуль боковой подуш-
ки безопасности для
переднего сиденья.
<См. SE-5, Переднее
сиденье>

Переходите к ша-
гу 3.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВОДОВ
МОДУЛЯ ПРАВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ).
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините разъем (AB26) от преднатяжителя
правого ремня безопасности.
3) Отсоедините разъем (AB33) от модуля правой по-
душки-шторки безопасности.
4) Отсоедините разъем (AB30) от преднатяжителя
поясной лямки ремня безопасности (правого).
5) Отсоедините резистор модуля подушки безопас-
ности от диагностического жгута проводов.
6) Отсоедините разъемы (AB6, AB17, AB18) от блока
управления системой подушек безопасности.
7) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB6, AB17, AB18).
8) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.
9) Измерьте напряжение между разъемом (5AG) диа-
гностического жгута проводов AG и массой кузова.

Разъемы и клеммы

(5AG) № 5 (+) — Масса кузова (–):
(5AG) № 7 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения
менее 1 В?

Переходите к шагу 4. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же са-
мый КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-24, Блок уп-
равления системой
подушек безопаснос-
ти.>

Переходите к ша-
гу 5.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли
какой-либо другой
КДН?

Завершите про-
ведение диагнос-
тики.
