AB-12

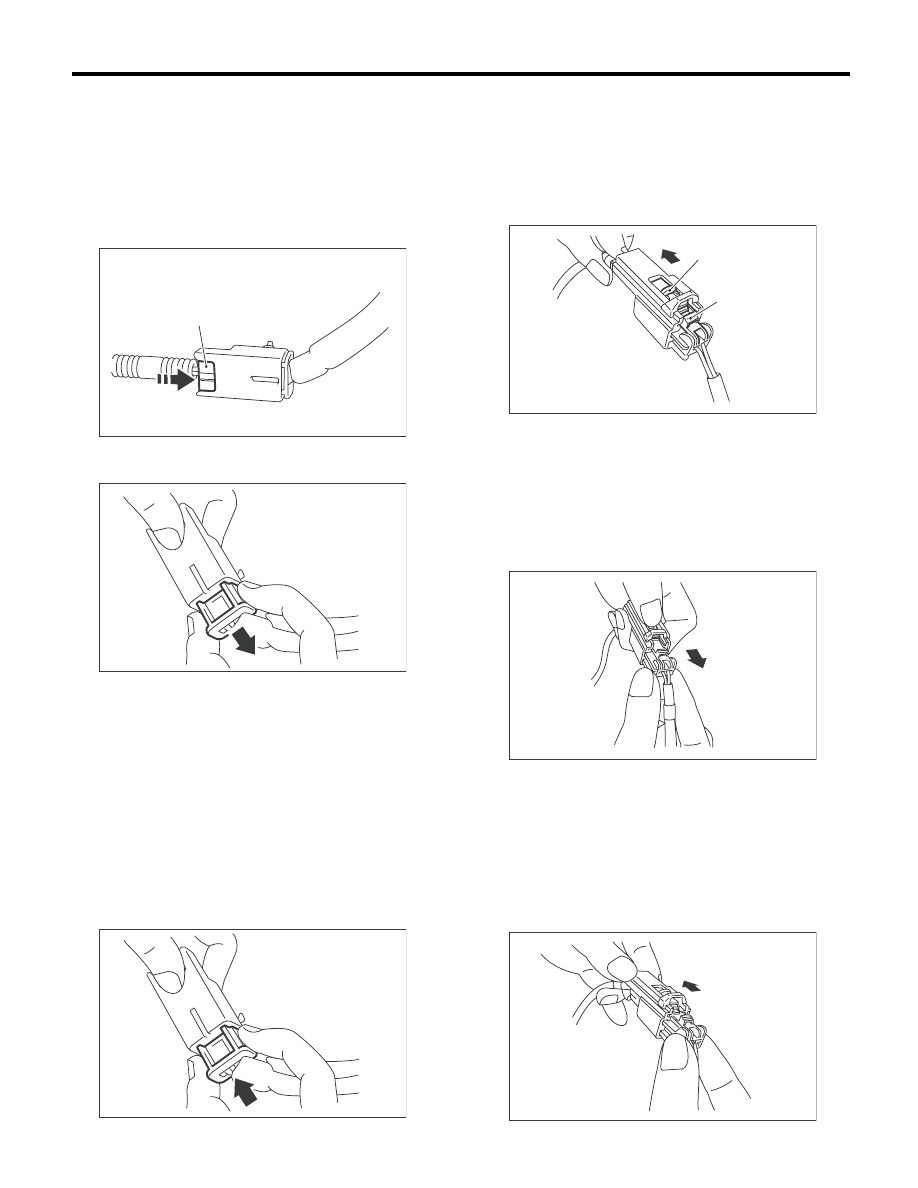

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

3. ПОДУШКА БЕЗОПАСНОСТИ
ВОДИТЕЛЯ (МЕЖДУ ОСНОВНЫМ
ЖГУТОМ СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ И ПОВОРОТНЫМ
РАЗЪЕМОМ РУЛЕВОЙ КОЛОНКИ)

1) Как отсоединить

(1) Отведите скользящий фиксатор (A) в на-
правлении стрелки.

(2) Отсоедините разъем, удерживая сколь-
зящий фиксатор в отведенном положении.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.
2) Как подсоединить
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на се-
бя, чтобы убедиться в том, что разъем за-
фиксирован.

4. ПОДУШКА БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА

1) Как отсоединить

(1) Нажмите на фиксирующий рычаг (A).
(2) Прижав фиксирующий рычаг (А) внутрь,
переместите скользящий фиксатор (B) в на-
правлении стрелки.

(3) Удерживая скользящий фиксатор (B) в
нажатом положении, отпустите фиксирую-
щий рычаг (A) (верните в исходное положе-
ние) и отсоедините разъем.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.

2) Как подсоединить
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.
ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на се-
бя, чтобы убедиться в том, что разъем за-
фиксирован.

AB-00722

(A)

AB-00022

AB-00023

AB-00017

(A)

(B)

AB-00018

AB-00019

AB-13

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

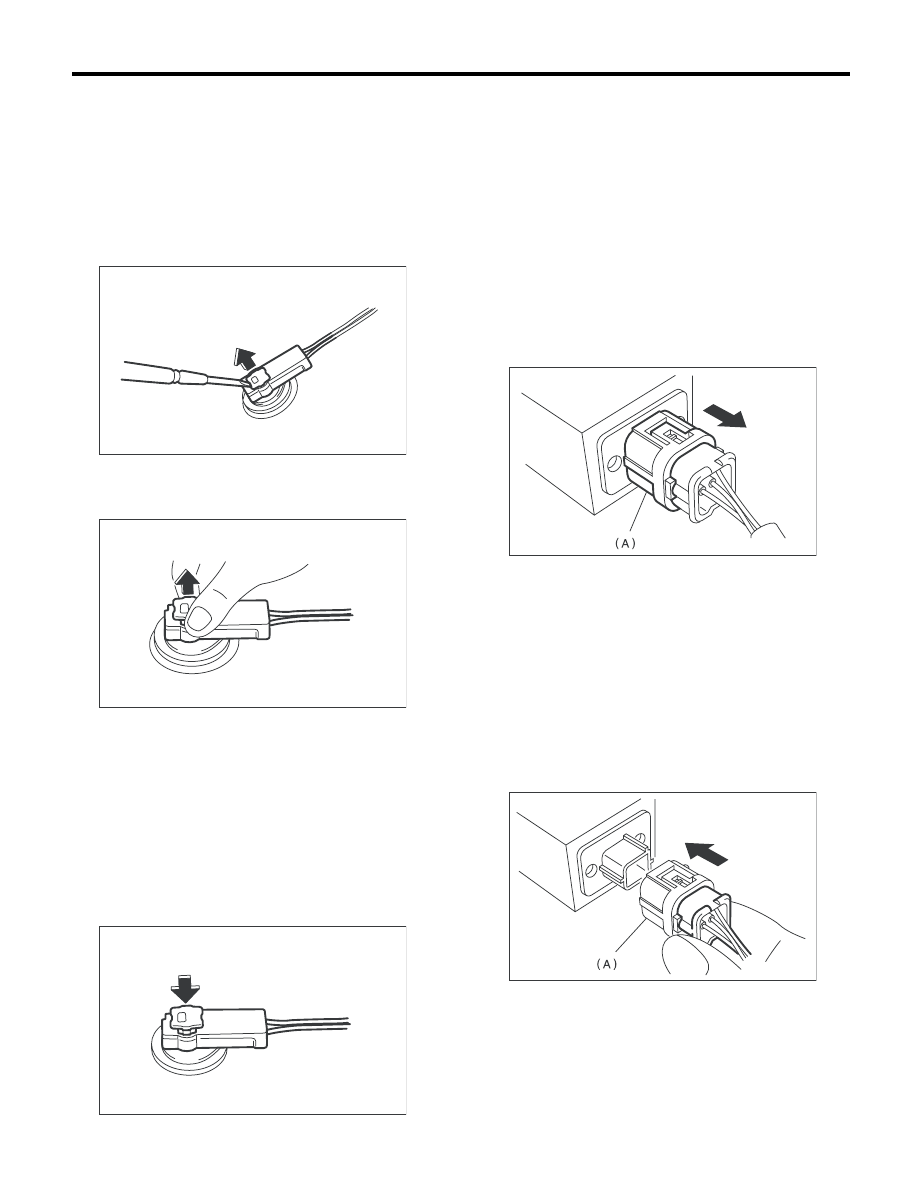

5. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ, МОДУЛЬ ПОДУШКИ-ШТОР-
КИ БЕЗОПАСНОСТИ, ПРЕДНАТЯЖИТЕЛЬ
И ПРЕДНАТЯЖИТЕЛЬ ПОЯСНОЙ ЛЯМКИ
РЕМНЯ БЕЗОПАСНОСТИ

1) Как отсоединить

(1) Плоской отверткой подденьте нажим-
ной фиксатор, отведите его вверх и разбло-
кируйте.

(2) Потяните разъем, чтобы отсоединить
его от узла модуля подушки безопасности
водителя или от узла натяжителя.

2) Как подсоединить
Подсоедините разъем в порядке, обратном от-
соединению. На данном этапе обязательно
вставьте до упора, пока не услышите харак-
терный щелчок фиксации.

ОСТОРОЖНО:
• Обязательно вставляйте разъем до пол-
ной фиксации.
• Нажмите нажимной фиксатор и убедитесь
в надежности фиксации, слегка потянув за
разъем.

6. ДОПОЛНИТЕЛЬНЫЙ ДАТЧИК
ЛОБОВОГО УДАРА, ДАТЧИК БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ, ДАТЧИК
ПОДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ
И ВСПОМОГАТЕЛЬНЫЙ ДАТЧИК
ОПРЕДЕЛЕНИЯ УРОВНЯ
БЕЗОПАСНОСТИ

1) Как отсоединить
Удерживая наружную часть (A), потяните ее в
направлении стрелки.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.

2) Как подсоединить
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
• При подсоединении разъема наружная
часть (А) отводится назад. Не держитесь за
нее рукой.
• Обязательно вставляйте разъем до пол-
ной фиксации. Затем слегка потяните его на
себя, чтобы убедиться в том, что разъем за-
фиксирован.

AB-00478

AB-00479

AB-00480

AB-00024

AB-00025

AB-14

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

7. МОДУЛЬ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

1) Как отсоединить

(1) Отведите скользящий фиксатор (A) в на-
правлении стрелки и придержите его.
(2) Удерживая скользящий фиксатор (A), по-
тяните разъем (B) в направлении стрелки.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.
2) Как подсоединить
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на се-
бя, чтобы убедиться в том, что разъем за-
фиксирован.

AB-01830

(A)

(B)

AB-01829

AB-15

Места осмотра после столкновения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

3. Места осмотра после

столкновения

A: ЗАМЕНА

При срабатывании подушки безопасности за-
мене подлежат следующие детали.

1. ЛОБОВОЕ СТОЛКНОВЕНИЕ

1) Модуль подушки безопасности водителя
2) Модуль подушки безопасности переднего
пассажира
3) Ремень безопасности водителя (преднатя-
житель)
4) Преднатяжитель поясной лямки ремня безо-
пасности (только для моделей KA)
5) Ремень безопасности переднего пассажира
(преднатяжитель)
6) Блок управления системой подушек безо-
пасности
7) Дополнительный датчик лобового удара
8) Поворотный разъем рулевой колонки
9) Панель приборов (для установки вместе с
модулем подушки безопасности переднего
пассажира)

2. БОКОВОЙ УДАР

1) Блок управления системой подушек безо-
пасности
2) Вспомогательный датчик определения уров-
ня безопасности
3) Крышка вспомогательного датчика опреде-
ления уровня безопасности
4) Модуль боковой подушки безопасности
(спинка сиденья на стороне срабатывания)
5) Датчик боковой подушки безопасности (на
стороне срабатывания)
6) Модуль подушки-шторки безопасности (на
стороне срабатывания)
7) Модуль подушки-шторки безопасности (на
стороне срабатывания)

3. ПРОВЕРКА ДРУГИХ ДЕТАЛЕЙ

Проверьте следующие детали. Поврежденные
детали замените новыми.
1) Рулевое колесо и рулевая колонка
Проверьте рулевую колонку на надежность
крепления, возможность регулировки вперед-
назад и вверх-вниз, а также возможность регу-
лировки вперед-назад при отпускании рычага
наклона. (После столкновения может сработать
ударопоглощающая часть рулевой колонки.)

2) Проверьте разъем модуля подушки безопас-
ности водителя, преднатяжителя и т.п. на на-
личие повреждений, а также каждый жгут про-
водов на пережим или повреждение разъемов.
При выявлении повреждений замените весь
жгут проводов.
3) Проверьте подушки сидений, спинки и на-
правляющие сидений, а также их подголовни-
ки на предмет надежности крепления и нали-
чия люфтов.

B: ПРОВЕРКА

При столкновении, даже легком, обязательно
проверьте следующие системы.

1. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ

1) Проверьте следующие узлы и детали, заме-
нив поврежденные узлы и детали новыми.
• Модуль подушки безопасности на наличие
трещин или деформаций.
• Жгут проводов и/или разъем на наличие тре-
щин, деформаций или разрыва цепи.
• Провода жгута проводов на повреждение
изоляции.
• Поверхность модуля на загрязнения смазкой,
маслом, водой или чистящими средствами.
2) При установке нового модуля подушки безо-
пасности водителя проверьте следующие пун-
кты, заменив поврежденные узлы и детали но-
выми.
• Рулевое колесо мешает установить модуль
подушки безопасности.
• Величина зазора между модулем подушки
безопасности водителя и рулевым колесом из-
меняется.
• Деформация рулевого колеса в осевом и
вертикальном направлении превышает допус-
тимые пределы.

Штатный порядок работы:

Осевое смещение А

Менее 6 мм (0,24 дюйма)

Вертикальное смещение L

Менее 17 мм (0,68 дюйма)

AB-00028

L

A
