AB-8

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

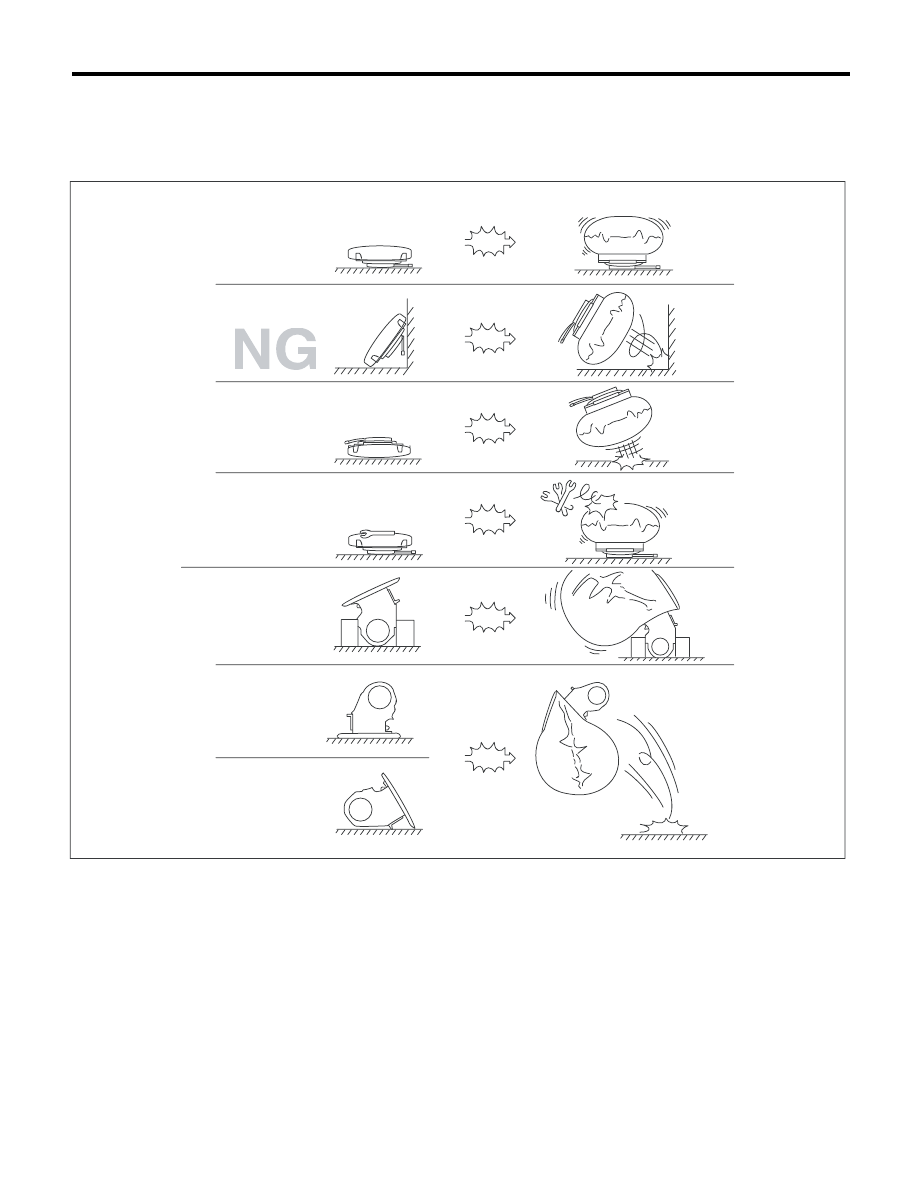

• При хранении демонтированных модулей подушек безопасности, раскрывающаяся сторона по-
душки безопасности должна быть обращена вверх. Не кладите на модуль подушки безопасности
какие-либо предметы. Не складывайте модули подушек безопасности друг на друга. При контакте
раскрывающейся стороны модуля подушки безопасности с другими предметами может произойти
случайное срабатывание подушки безопасности, что чревато получением серьезных травм.

(1)

Модуль подушки безопасности
водителя

(2)

Модуль подушки безопасности
переднего пассажира



AB-01543

(1)

(2)

OK

OK

NG

NG

NG

NG

AB-9

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

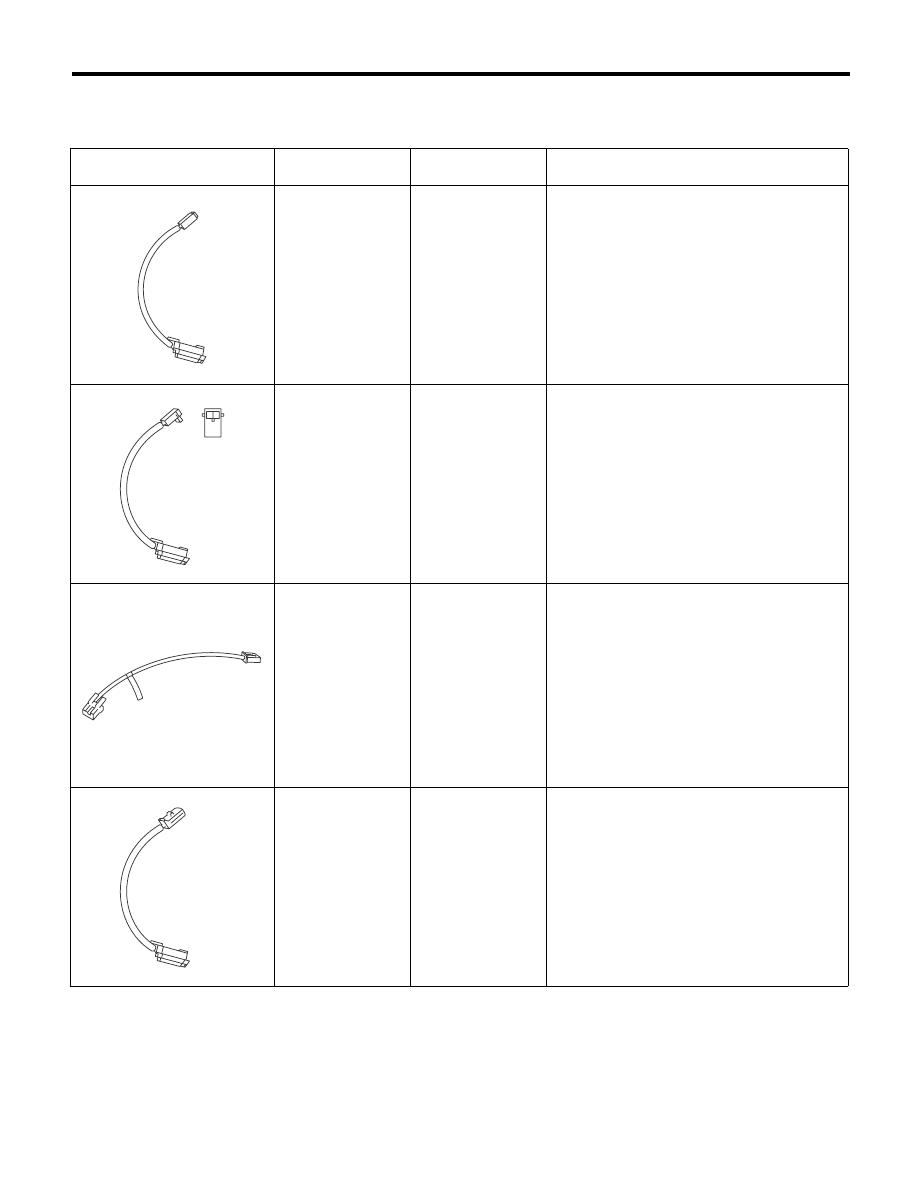

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

98299FC030

АДАПТЕР A ПРИ-
СПОСОБЛЕНИЯ
ДЛЯ АКТИВАЦИИ

• Используется для активации модуля по-
душки безопасности переднего пассажира.
• Используется вместе с ПРИСПОСОБЛЕ-
НИЕМ ДЛЯ АКТИВАЦИИ (98299PA030).

98299SA010

АДАПТЕР D ПРИ-
СПОСОБЛЕНИЯ
ДЛЯ АКТИВАЦИИ

• Используется для активации модуля по-
душки безопасности водителя.
• Используется для активации модуля по-
душки-шторки безопасности.
• Используется вместе с ПРИСПОСОБЛЕ-
НИЕМ ДЛЯ АКТИВАЦИИ (98299PA030).
• Не подлежит повторному использованию.

98299SA030

АДАПТЕР E ПРИ-
СПОСОБЛЕНИЯ
ДЛЯ АКТИВАЦИИ

• Используется для активации модуля по-
душки безопасности водителя.
• Используется вместе с ПРИСПОСОБЛЕ-
НИЕМ ДЛЯ АКТИВАЦИИ (98299PA030).

98299FG010

АДАПТЕР K ПРИ-
СПОСОБЛЕНИЯ
ДЛЯ АКТИВАЦИИ

• Используется для активации модуля боко-
вой подушки безопасности.
• Используется вместе с ПРИСПОСОБЛЕ-
НИЕМ ДЛЯ АКТИВАЦИИ (98299PA030).

ST98299FC030

ST98299SA010

ST98299SA030

ST98299FG010

AB-10

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

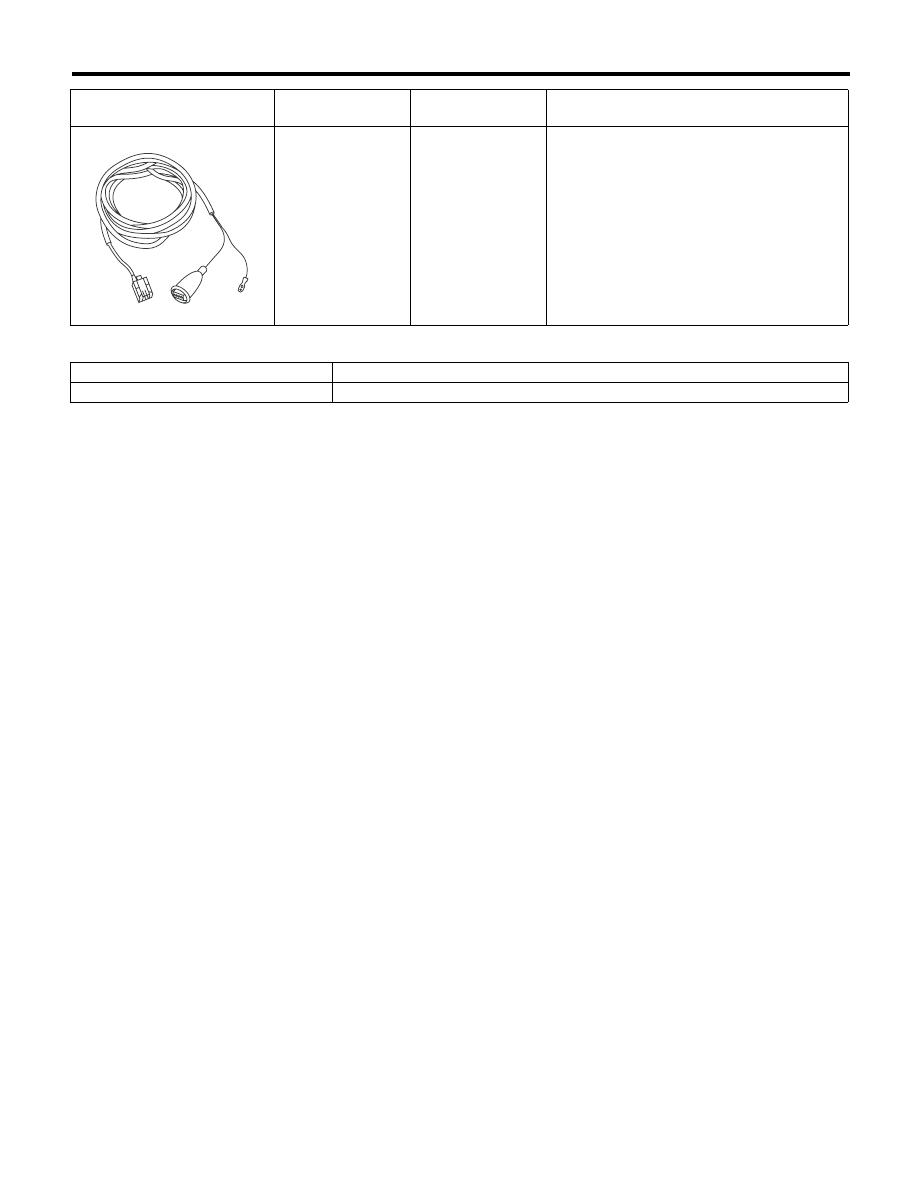

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

98299PA030

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ АКТИВА-
ЦИИ

• Используется для активации модуля по-
душки безопасности.
• Используется вместе с соответствующим
адаптером приспособления для активации.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Насадка TORX

®

T30

Используется при снятии/установке модуля подушки безопасности водителя.

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST98299PA030

AB-11

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

2. Разъем модуля подушки

безопасности

A: ПРОЦЕДУРА

1. ИСТОЧНИК ЭЛЕКТРОПИТАНИЯ

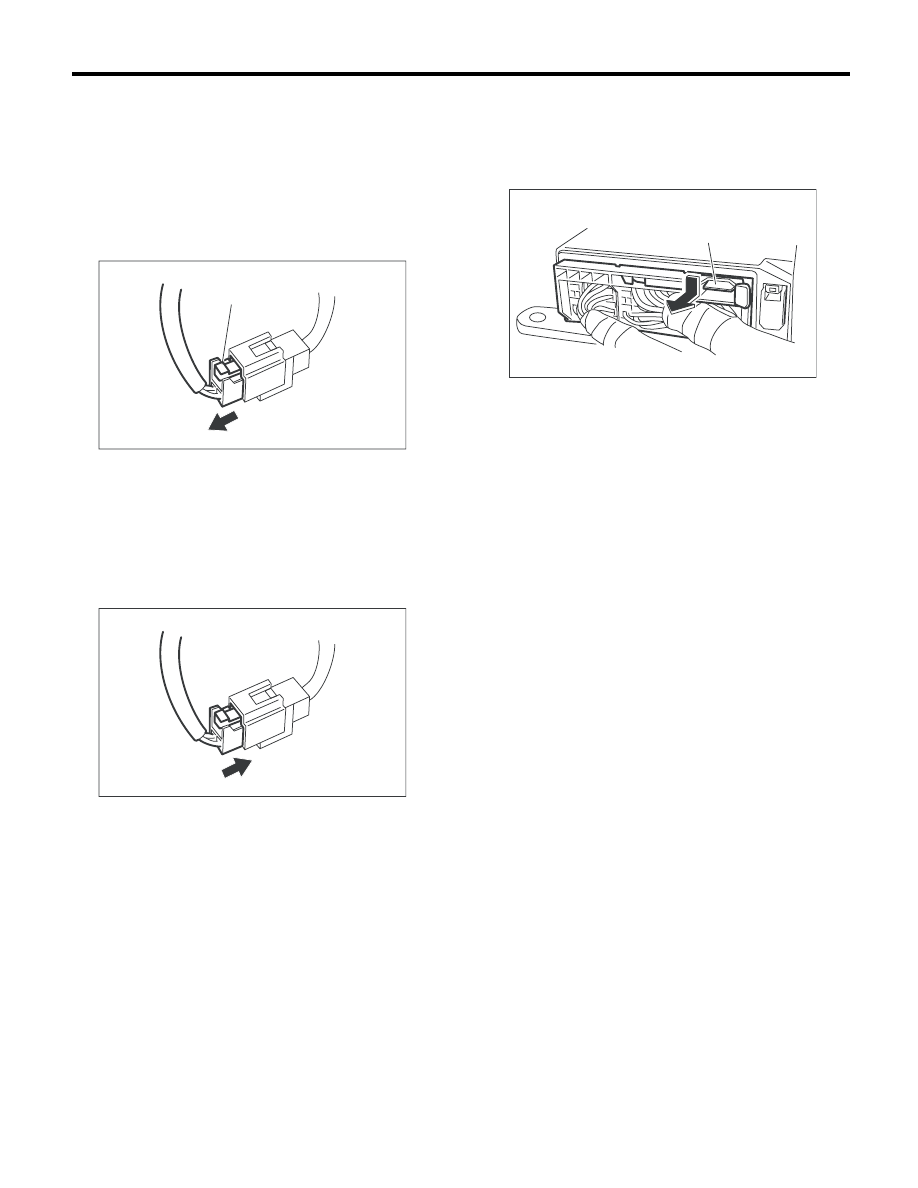

1) Как отсоединить
Нажмите на фиксатор (А) и отсоедините разъ-
ем.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.
2) Как подсоединить
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на се-
бя, чтобы убедиться в том, что разъем за-
фиксирован.

2. БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ

1) Как отсоединить
Нажмите на пластину (А) рычага блокировки и от-
ведите рычаг блокировки наружу.

2) Как подсоединить
Вставьте разъем и надежно зафиксируйте ры-
чаг блокировки, вдавив его вовнутрь.

ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на се-
бя, чтобы убедиться, что разъем зафиксиро-
ван.

AB-01637

(A)

AB-01638

AB-01751

(A)
